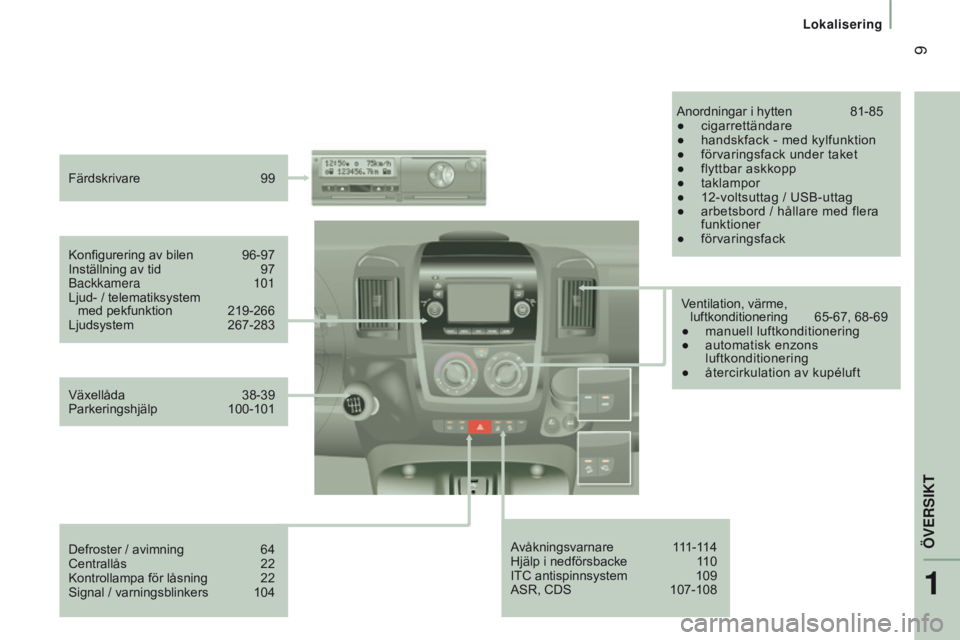

Page 11 of 292
9
lokalisering
Jumper_sv_Chap01_vue-ensemble_ed01-2016
Avåkningsvarnare 111-114
Hjälp i nedförsbacke 1 10
ITC antispinnsystem
109
ASR, CDS
107-108
Konfigurering av bilen
96-97
Inställning av tid
97
Backkamera
101
Ljud- / telematiksystem med pekfunktion
219-266
Ljudsystem
267-283
Färdskrivare
99
Anordningar i hytten
81-85
●
cigarrettändare
●
handskfack - med kylfunktion
●
förvaringsfack under taket
●
flyttbar askkopp
●
taklampor
●
12-voltsuttag / USB-uttag
●
arbetsbord / hållare med flera
funktioner
●
förvaringsfack
Växellåda
38-39
Parkeringshjälp
100-101
Defroster / avimning
64
Centrallås
22
Kontrollampa för låsning
22
Signal / varningsblinkers
104 V
entilation, värme,
luftkonditionering
65-67, 68-69
●
manuell luftkonditionering
●
automatisk enzons
luftkonditionering
●
återcirkulation av kupéluft
1
ÖVeRSIKT

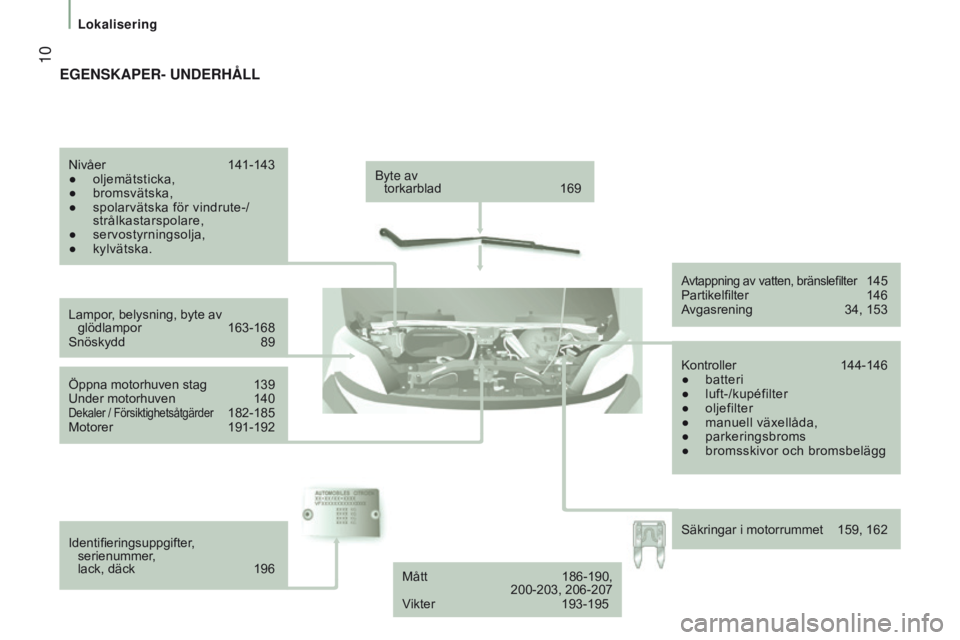

Page 12 of 292
10
lokalisering
Jumper_sv_Chap01_vue-ensemble_ed01-2016
Byte av torkarblad 169
Lampor
, belysning, byte av
glödlampor
163-168
Snöskydd
89
Öppna motorhuven stag
139
Under motorhuven
140Dekaler / Försiktighetsåtgärder 182-185
Motorer
191-192
Identifieringsuppgifter
,
serienummer,
lack, däck
196
Nivåer
141-143
●
oljemätsticka,
●
bromsvätska,
●
spolarvätska för vindrute-/
strålkastarspolare,
●
servostyrningsolja,
●
kylvätska.
Avtappning av vatten, bränslefilter 145
Partikelfilter
146
A
vgasrening
34, 153
Kontroller
144-146
●
batteri
●
luft-/kupéfilter
●
oljefilter
●
manuell växellåda,
●
parkeringsbroms
●
bromsskivor och bromsbelägg
egenSKAPeR- UndeRHÅll
Mått 186-190 ,
200-203, 206-207
Vikter
193-195 Säkringar i motorrummet
159, 162
Page 13 of 292
11
Bilen och miljön
Jumper_sv_Chap01_vue-ensemble_ed01-2016
MIlJÖ
Tillsammans med dig arbetar CITROËN för
att värna om miljön.
Välkommen till webbplatsen
www.citroen.com. Som användare kan även du bidra till att
skydda miljön genom att följa några enkla
regler:
-
kör på ett förutseende sätt, utan
frekventa och plötsliga accelerationer
-
respektera intervallerna för
servicebesök hos CITROËN,
-
undvik tillsatsmedel i motoroljan,
för att upprätthålla motorernas och
avgasreningens tillförlitlighet Läs råden om ekonomisk körning i
slutet av detta avsnitt.
1
ÖVErSiKt
Page 14 of 292
12
Bilen och miljön
Jumper_sv_Chap01_vue-ensemble_ed01-2016
eCOdRIVIng
Optimera användningen av
växellådan
Med en manuell växellåda ska du starta
mjukt och omedelbart växla till en högre
växel. I accelerationsfasen, ska du se
till att växla tillräckligt snabbt. Om din
bil är utrustad med en växlingsindikator
uppmanas du att lägga i lämplig växel.
Följ uppmaningen så fort den visas på
instrumenttavlan.
Kör mjukt
Respektera säkerhetsavståndet mellan
bilarna, använd hellre motorbroms än
bromspedalen, trampa gradvis ned
gaspedalen. Detta körsätt bidrar till att
minska bränsleförbrukningen, reducera
koldioxidutsläppen och dämpa trafikbullret.
När trafiken flyter och om du har reglaget
"Cruise" på ratten, kan du välja att använda
farthållaren från och med 30 km/tim.
lär dig använda den elektriska
utrustningen
Om det är alltför varmt i kupén ska
du vädra innan du ger dig av genom
att veva ned rutorna eller öppna
ventilationsmunstyckena, innan du
använder luftkonditioneringen.
I en hastighet över 50 km/tim, ska
du veva upp rutorna och lämna
ventilationsmunstyckena öppna.
Tänk på att använda den utrustning som
gör det möjligt att sänka temperaturen i
kupén. Kör inte med dimstrålkastare
eller dimbakljus tända när det
säkerhetsförhållandena är tillfredsställande.
EcoDriving (miljövänlig körning) består av
flera rutiner i vardagen som innebär att
bilisten kan optimera bränsleförbrukningen
och utsläppen av koldioxid (CO
2).
Undvik att låta motorn vara igång, särskilt
på vintern, innan du lägger i 1:an. Bilen
värms upp snabbare under färd.
Koppla ur bärbara apparater innan du
lämnar bilen.Stäng av luftkonditioneringen, om
inte regleringen sker automatiskt,
när temperaturen sjunkit till önskad
komforttemperatur.
Stäng av defrosterreglagen, om de inte
styrs automatiskt.
Stäng snarast möjligt av reglaget för
eluppvärmt säte.

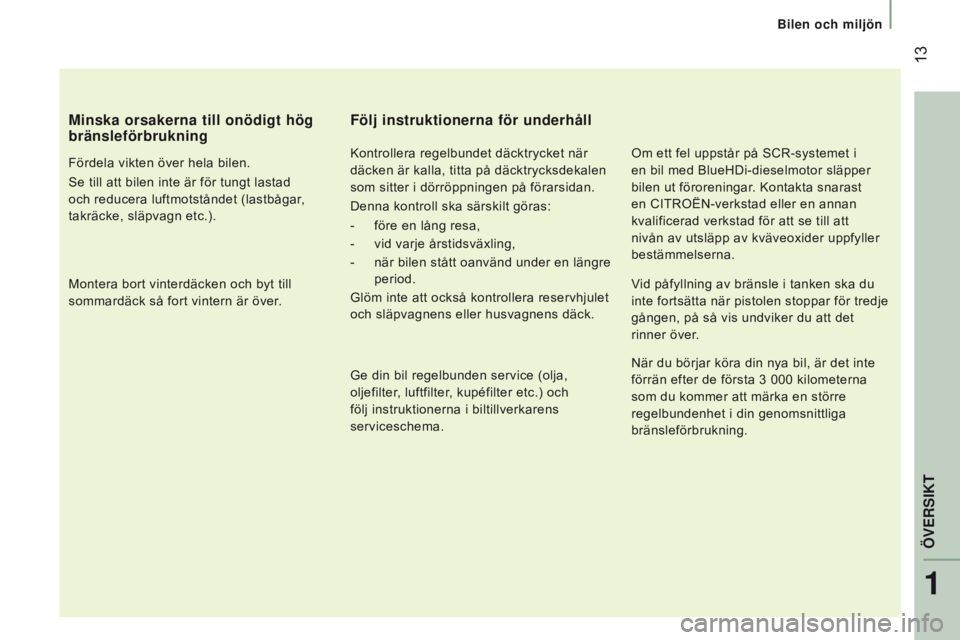

Page 15 of 292
13
Bilen och miljön
Jumper_sv_Chap01_vue-ensemble_ed01-2016
Minska orsakerna till onödigt hög
bränsleförbrukning
Fördela vikten över hela bilen.
Se till att bilen inte är för tungt lastad
och reducera luftmotståndet (lastbågar,
takräcke, släpvagn etc.).
Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.
Följ instruktionerna för underhåll
Kontrollera regelbundet däcktrycket när
däcken är kalla, titta på däcktrycksdekalen
som sitter i dörröppningen på förarsidan.
Denna kontroll ska särskilt göras:
-
före en lång resa,
-
vid varje årstidsväxling,
-
när
bilen stått oanvänd under en längre
period.
Glöm inte att också kontrollera reservhjulet
och släpvagnens eller husvagnens däck.
Ge din bil regelbunden service (olja,
oljefilter, luftfilter, kupéfilter etc.) och
följ instruktionerna i biltillverkarens
serviceschema. Om ett fel uppstår på SCR-systemet i
en bil med BlueHDi-dieselmotor släpper
bilen ut föroreningar. Kontakta snarast
en CITROËN-verkstad eller en annan
kvalificerad verkstad för att se till att
nivån av utsläpp av kväveoxider uppfyller
bestämmelserna.
Vid påfyllning av bränsle i tanken ska du
inte fortsätta när pistolen stoppar för tredje
gången, på så vis undviker du att det
rinner över.
När du börjar köra din nya bil, är det inte
förrän efter de första 3 000 kilometerna
som du kommer att märka en större
regelbundenhet i din genomsnittliga
bränsleförbrukning.
1
ÖVeRSIKT
Page 16 of 292
14
Öppningar
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
FJÄRRKOnTROll Med 3 KnAPPAR
l åsa upp hytten
Med en tryckning på denna knapp
låser du upp förarhytten i bilen.
Den inre taklampan lyser ett kort
ögonblick och körriktningsvisarna
blinkar två gånger.
Kontrollampan på reglaget för centrallås på
instrumentbrädan släcks.
Upplåsning av lastutrymmet
Med en tryckning på denna knapp
låser du upp sidodörren och
bakdörrarna till lastutrymmet.
Blinkersljusen blinkar två gånger.
Med en tryckning på detta reglage
avaktiveras larmet om bilen har denna
utrustning.
Användning av centrallåset
Med en tryckning på denna knapp
låser du alla bildörrarna, hytten
och lastutrymmet. Om någon
dörr är öppen eller dåligt stängd
fungerar inte centrallåset.
Körriktningsvisarna blinkar en gång.
Med en tryckning på denna knapp aktiveras
larmet om bilen har denna utrustning.
Kontrollampan på reglaget för
centrallås på instrumentbrädan
tänds och blinkar.

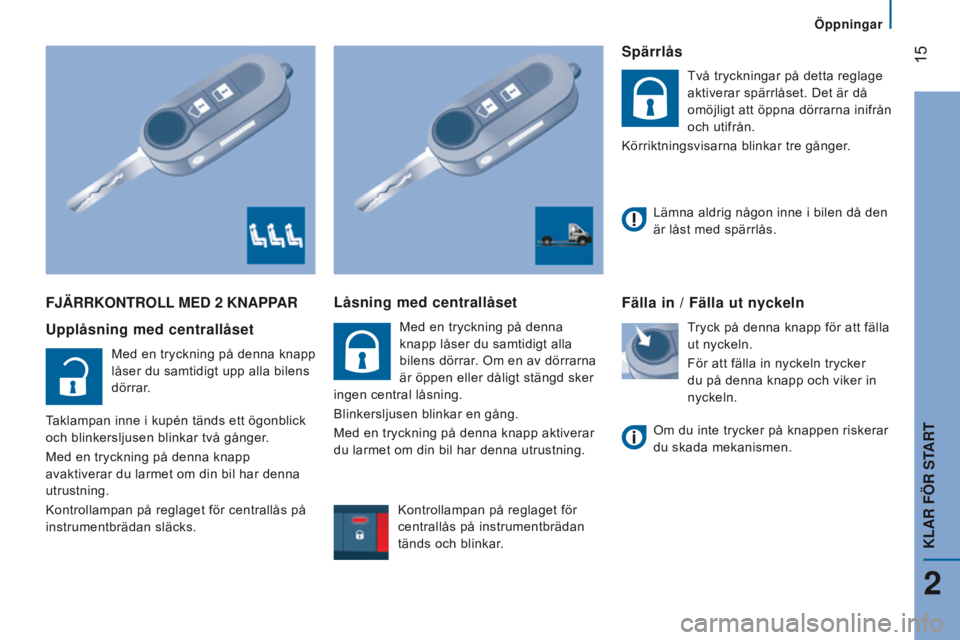

Page 17 of 292
15
Öppningar
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
FJÄRRKOnTROll Med 2 KnAPPAR
Upplåsning med centrallåset
Med en tryckning på denna knapp
låser du samtidigt upp alla bilens
dörrar.
Taklampan inne i kupén tänds ett ögonblick
och blinkersljusen blinkar två gånger.
Med en tryckning på denna knapp
avaktiverar du larmet om din bil har denna
utrustning.
Kontrollampan på reglaget för centrallås på
instrumentbrädan släcks.
låsning med centrallåset
Med en tryckning på denna
knapp låser du samtidigt alla
bilens dörrar. Om en av dörrarna
är öppen eller dåligt stängd sker
ingen central låsning.
Blinkersljusen blinkar en gång.
Med en tryckning på denna knapp aktiverar
du larmet om din bil har denna utrustning.
Spärrlås
Två tryckningar på detta reglage
aktiverar spärrlåset. Det är då
omöjligt att öppna dörrarna inifrån
och utifrån.
Körriktningsvisarna blinkar tre gånger.
Fälla in / Fälla ut nyckeln
Tryck på denna knapp för att fälla
ut nyckeln.
För att fälla in nyckeln trycker
du på denna knapp och viker in
nyckeln.
Lämna aldrig någon inne i bilen då den
är låst med spärrlås.
Om du inte trycker på knappen riskerar
du skada mekanismen.
Kontrollampan på reglaget för
centrallås på instrumentbrädan
tänds och blinkar.
2
KlAR FÖR START
Page 18 of 292
16
Öppningar
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
nyCKel
Med nyckeln kan du låsa och låsa upp bilen,
öppna och stänga tanklocket samt starta och
stänga av motorn.
BATTeRI I FJÄRRKOnTROllen
Art. nr: CR 2032/3 volt.
Byte av batteriet
- Tryck på knappen för att fälla ut nyckeln.
-
V
rid skruven 1
från det stängda till det
öppna hänglåset, med hjälp av en liten
skruvmejsel.
-
Använd skruvmejseln för att demontera
batterihållaren 2 . -
T
a ut batterihållaren, byt ut
batteriet
3
och sätt in det nya batteriet åt
rätt håll.
-
Montera tillbaka batterihållaren
2
i
nyckeln och skruva fast med skruv 1 .
Nytt batteri som inte uppfyller kraven
kan skada nyckeln.
Använd endast batterier som är identiska
eller likvärdiga med dem som CITROËN
rekommenderar. Gamla batterier lämnas till
godkänt uppsamlingsställe.

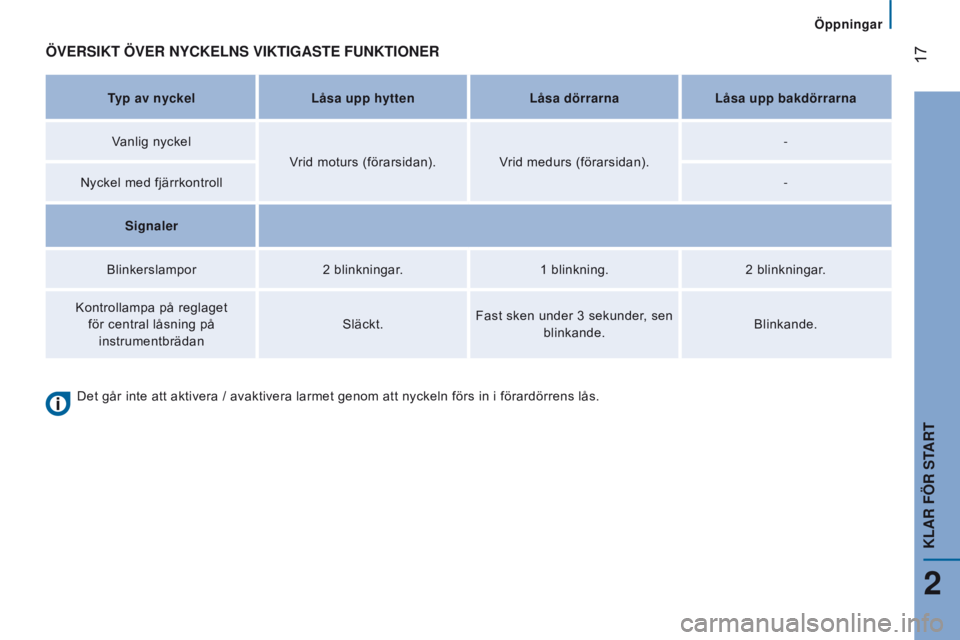

Page 19 of 292
17
Öppningar
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
ÖVeRSIKT ÖVeR nyCKelnS VIKTIgASTe FUnKTIOneR
Typ av nyckellåsa upp hyttenl åsa dörrarnal åsa upp bakdörrarna
Vanlig nyckel Vrid moturs (förarsidan). Vrid medurs (förarsidan). -
Nyckel med fjärrkontroll -
Signaler
Blinkerslampor 2
blinkningar.1
blinkning.2
blinkningar.
Kontrollampa på reglaget för central låsning på instrumentbrädan Släckt.
Fast sken under 3
sekunder, sen
blinkande. Blinkande.
Det går inte att aktivera / avaktivera larmet genom att nyckeln förs in i förardörrens lås.
2
KlAR FÖR START
Page 20 of 292
18
Öppningar
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
eleKTROnISK STARTSPÄRR
Alla nycklar innehåller ett system för
elektronisk startspärr.
Detta system låser bränslematningen till
motorn. Det aktiveras automatiskt så fort
nyckeln dras ut ur tändningslåset.Om du hanterar fjärrkontrollen i fickan kan
det leda till att du låser upp dörrarna av
misstag.
En samtidig användning av andra
komponenter som fungerar med hög
frekvens (mobiltelefoner, hemlarm …) kan
tillfälligt störa fjärrkontrollens funktion.
Förutom vid nollställning fungerar inte
fjärrkontrollen så länge nyckeln är kvar
i rattlåset, inte ens med tändningen
frånslagen.
Rätt användning
Anteckna omsorgsfullt numret på nycklarna.
Om du tappar dem kan CITROËN hjälpa
till med att få fram nya snabbare och mer
effektivt, om du kan visa upp detta nummer
och det konfidentiella kortet.
Gör inga ändringar i den elektroniska
startspärren.Denna kontrollampa släcks
efter påslagning av tändningen,
nyckeln har känts igen och
motorn kan startas.
Om nyckeln inte har känts igen, är det
omöjligt att starta bilen. Byt i så fall nyckel
och låt kontrollera den felaktiga nyckeln hos
CITROËN. Efter påslagning av tändningen upprättas
en dialog mellan nyckeln och systemet för
elektronisk startspärr.
KOdKORT
Kortet levereras tillsammans med
dubblettnyckeln.
Det innehåller den identifieringskod som
krävs vid alla ingrepp som din CITROËN-
verkstad gör i den elektroniska startspärren.
Koden maskeras av en film, som endast ska
avlägsnas vid behov.
Förvara kortet på en säker plats, aldrig inne
i bilen.
Ta med dig kortet tillsammans med dina
övriga personhandlingar om du är på resa
långt hemifrån.
Om du köper en begagnad bil bör du:
-
kontrollera att du verkligen fått det
konfidentiella kortet,
-
låta CITROËN utföra en lagring av
nycklarna, för att vara säker på att de
nycklar du har är de enda som kan
starta bilen.
Att köra med låsta dörrar kan göra det
svårt för hjälpen att komma in i kupén
om en nödsituation skulle uppstå.
Av säkerhetsskäl (barn i bilen) är det bäst
att dra ut nyckeln ur rattlåset då du lämnar
bilen, även om det bara är för en kort stund.
