CITROEN JUMPER 2017 InstruktionsbÖcker (in Swedish)

29
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016

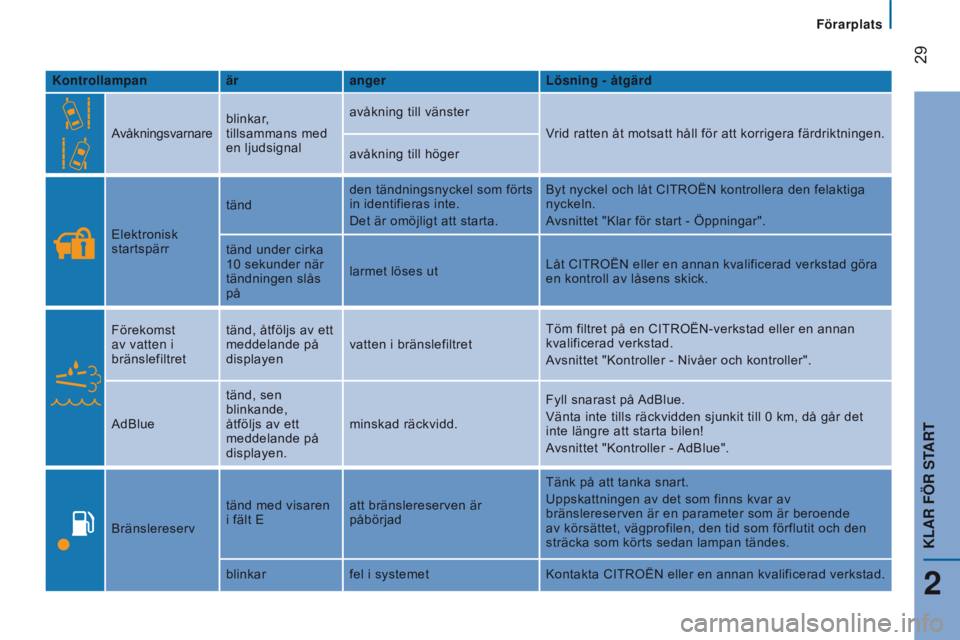

Kontrollampanärangerl ösning - åtgärd
Avåkningsvarnare blinkar,
tillsammans med
en ljudsignal avåkning till vänster
Vrid ratten åt motsatt håll för att korrigera färdriktningen.
avåkning till höger
Elektronisk
startspärr tänd
den tändningsnyckel som förts
in identifieras inte.
Det är omöjligt att starta. Byt nyckel och låt CITROËN kontrollera den felaktiga
nyckeln.
Avsnittet "Klar för start - Öppningar".
tänd under cirka
10 sekunder när
tändningen slås
på larmet löses ut
Låt CITROËN eller en annan kvalificerad verkstad göra
en kontroll av låsens skick.
Förekomst
av vatten i
bränslefiltret tänd, åtföljs av ett
meddelande på
displayen
vatten i bränslefiltret Töm filtret på en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Avsnittet "Kontroller - Nivåer och kontroller".
AdBlue tänd, sen
blinkande,
åtföljs av ett
meddelande på
displayen. minskad räckvidd.
Fyll snarast på AdBlue.
Vänta inte tills räckvidden sjunkit till 0 km, då går det
inte längre att starta bilen!
Avsnittet "Kontroller - AdBlue".
Bränslereserv tänd med visaren
i fält E
att bränslereserven är
påbörjad Tänk på att tanka snart.
Uppskattningen av det som finns kvar av
bränslereserven är en parameter som är beroende
av körsättet, vägprofilen, den tid som förflutit och den
sträcka som körts sedan lampan tändes.
blinkar fel i systemet Kontakta CITROËN eller en annan kvalificerad verkstad.
Förarplats
2
KlAR FÖR START

30
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016

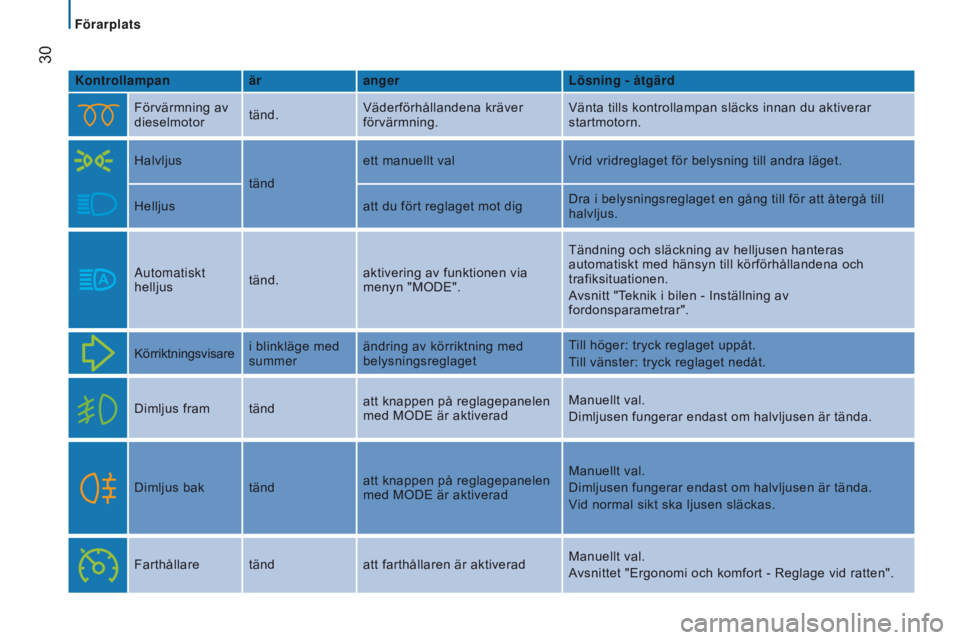

Kontrollampanärangerl ösning - åtgärd
Förvärmning av
dieselmotor tänd.Väderförhållandena kräver
förvärmning. Vänta tills kontrollampan släcks innan du aktiverar
startmotorn.
Halvljus tändett manuellt val
Vrid vridreglaget för belysning till andra läget.
Helljus att du fört reglaget mot digDra i belysningsreglaget en gång till för att återgå till
halvljus.
Automatiskt
helljus tänd.aktivering av funktionen via
menyn "MODE". Tändning och släckning av helljusen hanteras
automatiskt med hänsyn till körförhållandena och
trafiksituationen.
Avsnitt "Teknik i bilen - Inställning av
fordonsparametrar".
Körriktningsvisare i blinkläge med
summerändring av körriktning med
belysningsreglaget Till höger: tryck reglaget uppåt.
Till vänster: tryck reglaget nedåt.
Dimljus fram tänd att knappen på reglagepanelen
med MODE är aktiveradManuellt val.
Dimljusen fungerar endast om halvljusen är tända.
Dimljus bak tänd att knappen på reglagepanelen
med MODE är aktiveradManuellt val.
Dimljusen fungerar endast om halvljusen är tända.
Vid normal sikt ska ljusen släckas.
Farthållare tänd att farthållaren är aktiveradManuellt val.
Avsnittet "Ergonomi och komfort - Reglage vid ratten".
Förarplats

31
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016

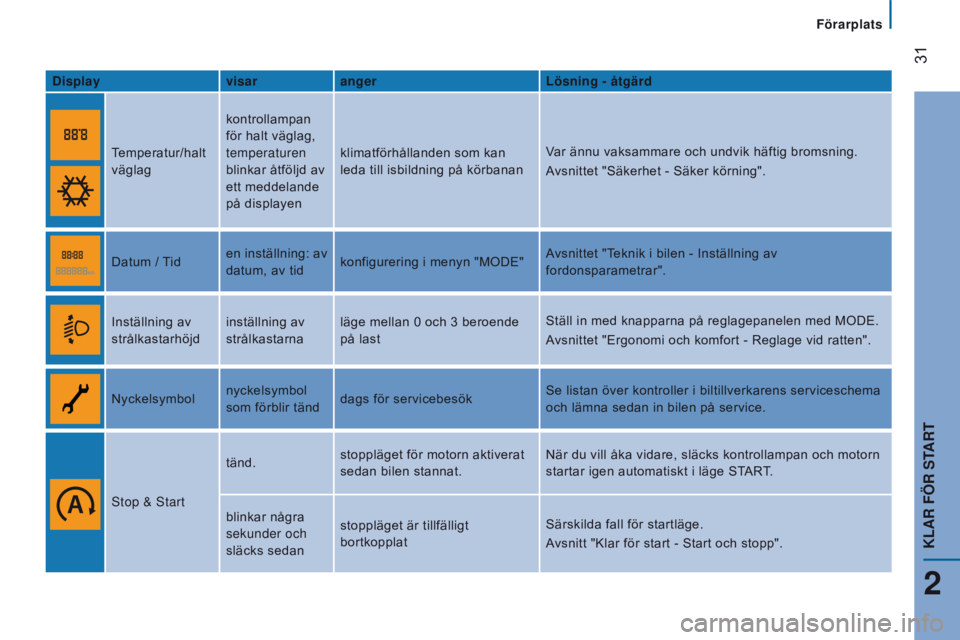

displayvisarangerl ösning - åtgärd
Temperatur/halt
väglag kontrollampan
för halt väglag,
temperaturen
blinkar åtföljd av
ett meddelande
på displayenklimatförhållanden som kan
leda till isbildning på körbanan
Var ännu vaksammare och undvik häftig bromsning.
Avsnittet "Säkerhet - Säker körning".
Datum / Tid en inställning: av
datum, av tidkonfigurering i menyn "MODE" Avsnittet "Teknik i bilen - Inställning av
fordonsparametrar".
Inställning av
strålkastarhöjd inställning av
strålkastarnaläge mellan 0 och 3 beroende
på last Ställ in med knapparna på reglagepanelen med MODE.
Avsnittet "Ergonomi och komfort - Reglage vid ratten".
Nyckelsymbol nyckelsymbol
som förblir tänddags för servicebesök Se listan över kontroller i biltillverkarens serviceschema
och lämna sedan in bilen på service.
Stop & Start tänd.
stoppläget för motorn aktiverat
sedan bilen stannat. När du vill åka vidare, släcks kontrollampan och motorn
startar igen automatiskt i läge START.
blinkar några
sekunder och
släcks sedan stoppläget är tillfälligt
bortkopplat
Särskilda fall för startläge.
Avsnitt "Klar för start - Start och stopp".
Förarplats
2
KlAR FÖR START

32
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016

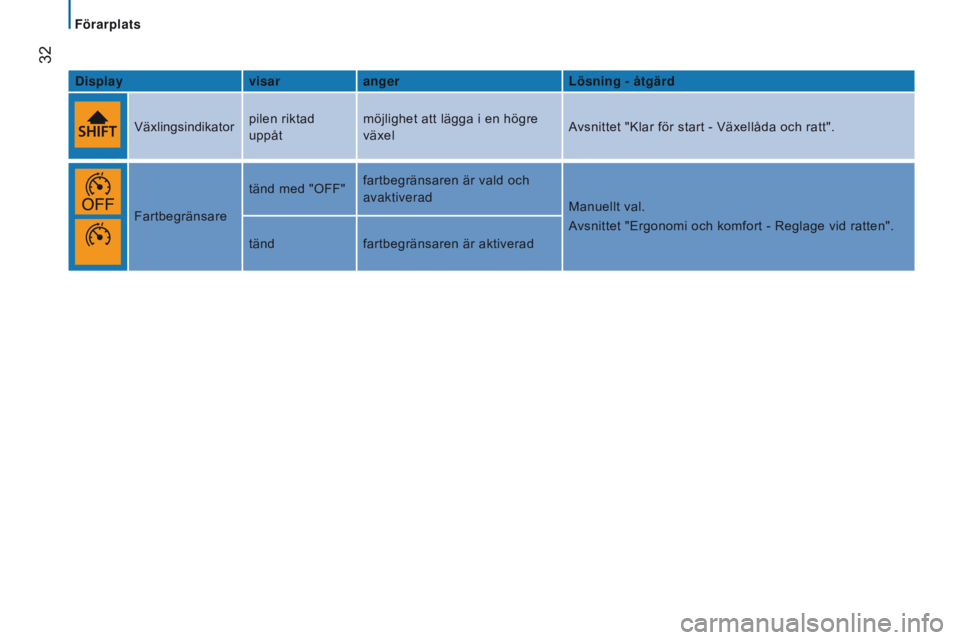

displayvisarangerl ösning - åtgärd
Växlingsindikator pilen riktad
uppåtmöjlighet att lägga i en högre
växel
Avsnittet "Klar för start - Växellåda och ratt".
Fartbegränsare tänd med "OFF"
fartbegränsaren är vald och
avaktiverad
Manuellt val.
Avsnittet "Ergonomi och komfort - Reglage vid ratten".
tänd fartbegränsaren är aktiverad
Förarplats

33
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
BRÄnSleMÄTARe
Bränslenivån kontrolleras varje gång
tändningen slås på.
Mätaren är placerad på:
-
F (Full - full):
tanken är full.
-
e
( e mpty - tom): bränslereserven
är påbörjad, kontrollampan för
bränslereserven lyser med fast sken.
Då kontrollampan för bränslereserven tänds
finns cirka:
-

10 liter kvar i tanken i tankar för 60 och

90 liter,
-
12 liter kvar i tanken i tankar för 120 liter

.
Tankar med olika volymer finns som tillval:
-

60 liter (alla motorer),
-


120 liter (utom motorerna Euro 6).
KylVÄTSK e T e MP e RATUR
Om visaren befinner sig mellan C (Cold -
kallt) och H (Hot - vramt) är funktionen
normal.
I speciellt krävande användningsförhållanden
och i varma klimat kan visaren närma sig den
röda delen av skalan. Om visaren går in i det röda fältet eller
om kontrollampan tänds:
-

stanna bilen omedelbart och slå ifrån

tändningen. Kylfläkten kan fortsätta
att fungera ännu en viss tid, upp till ca
10 minuter.
-
vänta tills motorn kylts av innan du

kontrollerar nivån och fyll på kylvätska
vid behov.
Vid påfyllning
Observera att kylsystemet är under tryck!
För att undvika risker för brännskador ska
du använda en trasa och skruva loss locket
två varv, så att trycket sjunker.
Då trycket har fallit kontrollerar du nivån och
tar av locket för att fylla på.
Se avsnittet "Kontroller - Bränsle". Om visaren är kvar i det röda fältet bör
du kontakta CITROËN eller en annan
kvalificerad verkstad.
Kontrollera regelbundet kylvätskans
nivå.
Se avsnittet "Kontroller - Nivåer och
kontroller".
Förarplats
2
KlAR FÖR START

34
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
AVg ASR en I ng
EOBD (European On Board Diagnosis) är
ett europeiskt diagnossystem. Det uppfyller
bland annat standarderna för utsläpp av:
-

CO (kolmonoxid)
-


HC (obrända kolväten)
-


NOx (kväveoxider) som registreras

av de syresensorer som sitter efter
katalysatorerna.
-

partiklar
.
dÄCKTRyCKSVAR n AR e
System som automatiskt kontrollerar
däcktrycket under färd.
Däcktrycksvarnaren är en hjälpfunktion
som inte innebär att föraren kan vara
mindre uppmärksam. Trycket i däcken måste fortfarande
kontrolleras varje månad (även
reservhjulet) samt före varje långfärd.
Att köra bilen med för låga däcktryck ökar
även bränsleförbrukningen.
Systemet övervakar kontinuerligt trycket i de
fyra däcken, så snart bilen sätts i rörelse.
Tryckgivare är placerade i samtliga
däckventiler.
Systemet sänder en varning så snart det
upptäcker att trycket sjunker i ett eller flera
däck. Däcktrycken ska kontrolleras med kalla
däck (efter 1
timmas stillastående eller
efter en körsträcka som understiger 10
km i
måttlig fart). I annat fall ska tryckvärdena på
etiketten ökas med 0,3
bar.
Däcktrycken som gäller din bil finns att läsa
på däcktrycksetiketten.
Föraren informeras om
funktionsstörningar i
avgasreningen genom att
denna kontrollampa tänds på
instrumentpanelen.
Om denna kontrollampa tänds ska du
låta en CITROËN-verkstad eller en annan
kvalificerad verkstad göra en kontroll.
Se avsnittet "
t
ekniska data -

Fordonsidentifiering" för att ta reda på
var den sitter.
Att köra bilen med för låga däcktryck
försämrar väghållningen, förlänger
bromssträckorna och ger upphov till
onormalt slitage, särskilt under krävande
förhållanden (hög fart, hög vikt, långa
körsträckor).
Förarplats

35
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
däcktrycksvarning
Varningen består i att denna
kontrollampa tänds med fast
sken, åtföljt av en ljudsignal och
beroende på utrustning visas
även ett meddelande.
Om en avvikelse upptäcks på ett av däcken
kan symbolen eller meddelandet som visas
identifiera däcket ifråga, beroende på
utrustning.
-

Sänk genast farten och undvik kraftiga

rattvridningar och inbromsningar.
-

Stanna så fort trafikförhållandena tillåter

detta.
-

Använd satsen för provisorisk

däckreparation eller reservhjulet
(beroende på utrustning) om du har fått
punktering på ett däck.
-

V

id lågt däcktryck:
●

om du har tillgång till en kompressor
,
exempelvis den som finns i satsen
för provisorisk däckreparation, kan
du kontrollera trycket i de fyra däcken
(som ska vara kalla),
eller
●


om det inte går att utföra denna

kontroll direkt, ska du köra försiktigt
i lägre hastighet till närmaste
CITROËN-verkstad eller en annan
kvalificerad verkstad. Den detekterade däcktrycksförlusten
innebär inte alltid en synlig deformation
av däcket.
Nöj dig inte med enbart en visuell kontroll.
Varningen bibehålls tills det berörda däcket
har pumpats, reparerats eller bytts ut.
Funktionsstörning
Om denna kontrollampa
börjar blinka och sedan lyser
med fast sken, åtföljt av att
"servicelampan" tänds och ett
meddelande visas (beroende på utrustning),
har ett funktionsfel uppstått i systemet.
Om detta sker kan inte däcktryckvarnarens
funktion garanteras.
Denna varning visas också när minst
ett hjul inte har någon tryckgivare.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för att låta
kontrollera systemet. Eller låt montera ett nytt
däck på originalfälgen som är försedd med en
givare, om det var punktering på däcket.
Förarplats
2
KlAR FÖR START

36
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
SeRVICeIndIKATOReRMotoroljenivå
Efter några sekunder återgår displayen till
sina vanliga funktioner.
Motoroljans kvalitet
I tveksamma fall, kontrollera oljenivån med
oljemätstickan.Denna 2:a kontrollampa, som
tänds tillsammans med den 1:a,
tänds på instrumenttavlan när
oljebyte inte utförts, eftersom
försämringen av oljan har nått en ny nivå.
Om denna kontrollampa tänds med jämna
mellanrum ska du snarast utföra oljebyte. Denna kontrollampa blinkar, och
om din bil är utrustad med denna
funktion visas ett meddelande
varje gång bilen startas: systemet
har detekterat en försämring av motoroljan.
Oljebyte måste genomföras snarast möjligt.
För motorer 3.0 l HDi, begränsas då
motorns varvtal till 3000 varv/min,
därefter till 1500 varv/min så länge
oljebyte inte har utförts. Utför byte av
motorolja för att undvika skador.
Information om service
När tändningen slås på tänds
nyckelsymbolen i några sekunder. På
displayen ser du när nästa service ska
utföras enligt biltillverkarens serviceschema. Bereonde på motor visas sedan
motoroljenivån på en skala graderad
från
1 (Min) till 5 (Max).
Om ingen gradering visas är motoroljenivån
för låg. Du måste ovillkorligen fylla på olja
för att inte motorn ska skadas.
För att nivåmätningen ska vara giltig måste
bilen stå parkerad på plan mark och motorn
vara avstängd sedan över 30 minuter.
Se avsnittet "Kontroller - Nivåer och
kontroller".
Denna information bestäms av körsträckan
sedan senaste servicebesök.
Förarplats

37
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016
Se avsnittet "Teknik i bilen - Inställning
av fordonsparametrar".

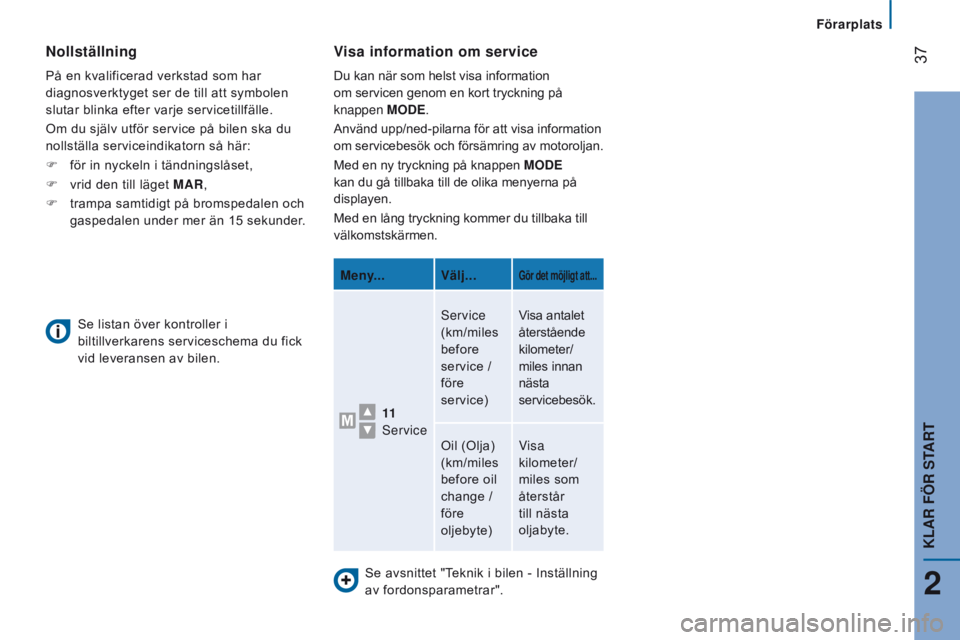

Visa information om service
Du kan när som helst visa information
om servicen genom en kort tryckning på
knappen
MO
de .
Använd upp/ned-pilarna för att visa information
om servicebesök och försämring av motoroljan.
Med en ny tryckning på knappen MO
de
kan du gå tillbaka till de olika menyerna på
displayen.
Med en lång tryckning kommer du tillbaka till
välkomstskärmen.
Meny... Välj...
gör det möjligt att...
11
Service Service
(km/miles
before
service
/
före
service) Visa antalet
återstående
kilometer/
miles innan
nästa
servicebesök.
Oil (Olja)
(km/miles
before oil
change
/
före
oljebyte) Visa
kilometer/
miles som
återstår
till nästa
oljabyte.
Se listan över kontroller i
biltillverkarens serviceschema du fick
vid leveransen av bilen.
nollställning
På en kvalificerad verkstad som har
diagnosverktyget ser de till att symbolen
slutar blinka efter varje servicetillfälle.
Om du själv utför service på bilen ska du
nollställa serviceindikatorn så här:
F
för in nyckeln i tändningslåset,
F
vrid den till läget

MAR,
F
trampa samtidigt på bromspedalen och


gaspedalen under mer än 15 sekunder.
Förarplats
2
KlAR FÖR START

38
Jumper_sv_Chap02_Pret-a-Partir_ed01-2016

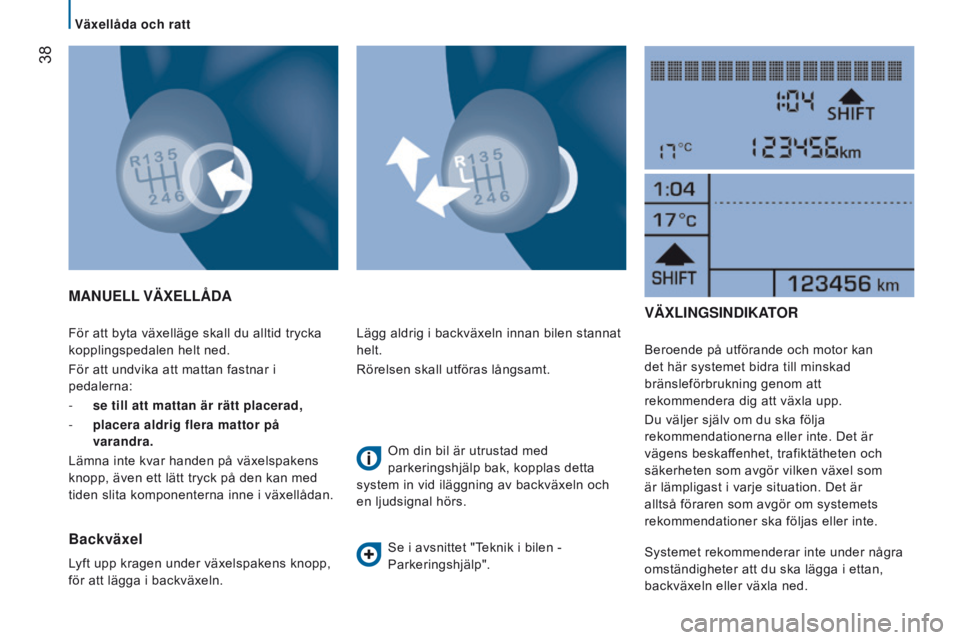

För att byta växelläge skall du alltid trycka
kopplingspedalen helt ned.
För att undvika att mattan fastnar i
pedalerna:
-
se till att mattan är rätt placerad,
-


placera aldrig flera mattor på

varandra.
Lämna inte kvar handen på växelspakens
knopp, även ett lätt tryck på den kan med
tiden slita komponenterna inne i växellådan.
MAnUell VÄxellÅdA
Backväxel
Lyft upp kragen under växelspakens knopp,
för att lägga i backväxeln. Lägg aldrig i backväxeln innan bilen stannat
helt.
Rörelsen skall utföras långsamt.
Om din bil är utrustad med
parkeringshjälp bak, kopplas detta
system in vid iläggning av backväxeln och
en ljudsignal hörs.
Se i avsnittet "Teknik i bilen -
Parkeringshjälp".
VÄxlIngSIndIKATOR
Beroende på utförande och motor kan
det här systemet bidra till minskad
bränsleförbrukning genom att
rekommendera dig att växla upp.
Du väljer själv om du ska följa
rekommendationerna eller inte. Det är
vägens beskaffenhet, trafiktätheten och
säkerheten som avgör vilken växel som
är lämpligast i varje situation. Det är
alltså föraren som avgör om systemets
rekommendationer ska följas eller inte.
Systemet rekommenderar inte under några
omständigheter att du ska lägga i ettan,
backväxeln eller växla ned.
Växellåda och ratt
