CITROEN JUMPER 2017 Libretti Di Uso E manutenzione (in Italian)

199
Autotelaio / Cassone
Jumper_it_Chap10_Particularites_ed01-2016

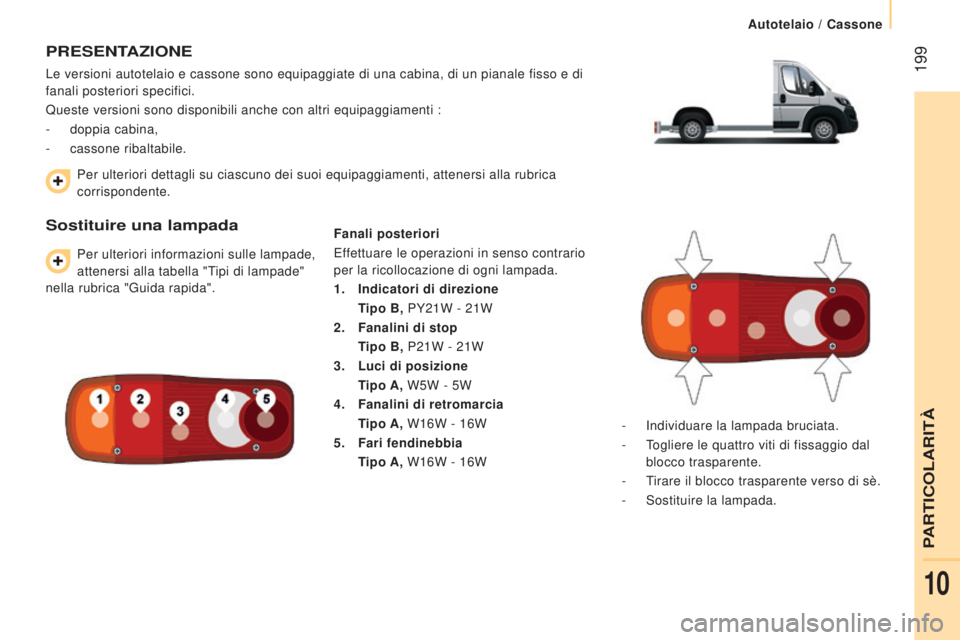

PRESENTAZIONE
Le versioni autotelaio e cassone sono equipaggiate di una cabina, di un \
pianale fisso e di
fanali posteriori specifici.
Queste versioni sono disponibili anche con altri equipaggiamenti :
-
doppia cabina,
-


cassone ribaltabile.
Sostituire una lampada
Per ulteriori informazioni sulle lampade,
attenersi alla tabella "Tipi di lampade"
nella rubrica "Guida rapida". Fanali posteriori
Effettuare le operazioni in senso contrario
per la ricollocazione di ogni lampada.
1.

Indicatori di direzione
T

ipo B, PY21W - 21W
2.

Fanalini di stop
T

ipo B, P21W - 21W
3.

Luci di posizione
T

ipo A, W5W - 5W
4.

Fanalini di retromarcia
T

ipo A, W16W - 16W
5.

Fari fendinebbia
T

ipo A, W16W - 16W-

Individuare la lampada bruciata.
-


T
ogliere le quattro viti di fissaggio dal
blocco trasparente.
-

T
irare il blocco trasparente verso di sè.
-

Sostituire la lampada.
Per ulteriori dettagli su ciascuno dei suoi equipaggiamenti, attenersi a\
lla rubrica


corrispondente.
PARTICOLARIT

200
Jumper_it_Chap10_Particularites_ed01-2016

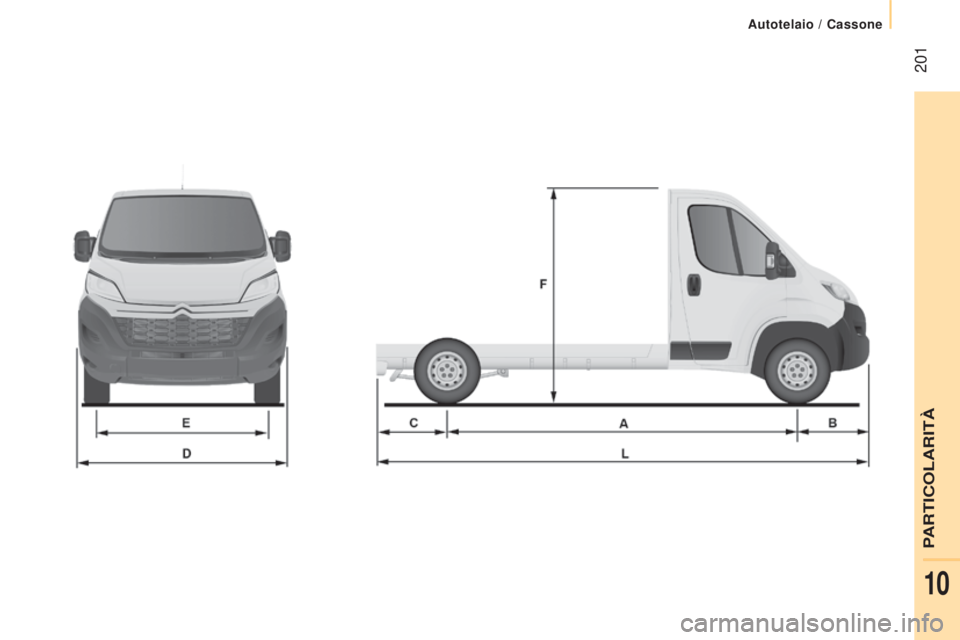

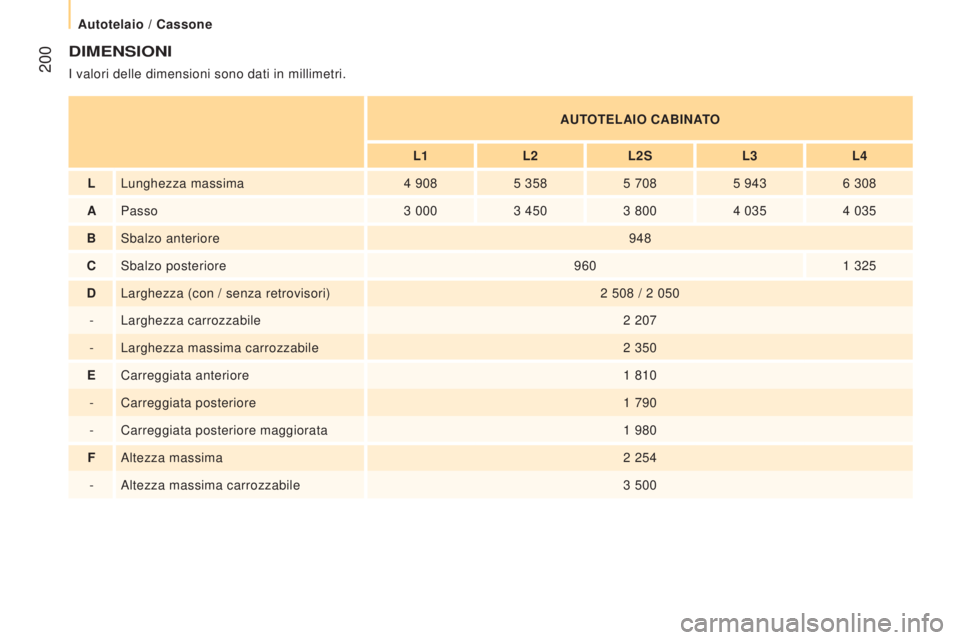

DIMENSIONI
I valori delle dimensioni sono dati in millimetri.AUTOTELAIO CABINATO
L1 L2L2S L3L4
L Lunghezza massima 4
9085
3585
7085
9436
308
A Passo 3
0003
4503
8004
0354
035
B Sbalzo anteriore 948
C Sbalzo posteriore 9601
325
D Larghezza (con / senza retrovisori) 2
508 / 2 050
- Larghezza carrozzabile 2
207
- Larghezza massima carrozzabile 2
350
E Carreggiata anteriore 1
810
- Carreggiata posteriore 1
790
- Carreggiata posteriore maggiorata 1
980
F Altezza massima 2
254
- Altezza massima carrozzabile 3
500
Autotelaio / Cassone

201
Autotelaio / Cassone
Jumper_it_Chap10_Particularites_ed01-2016
PARTICOLARIT

202
Jumper_it_Chap10_Particularites_ed01-2016

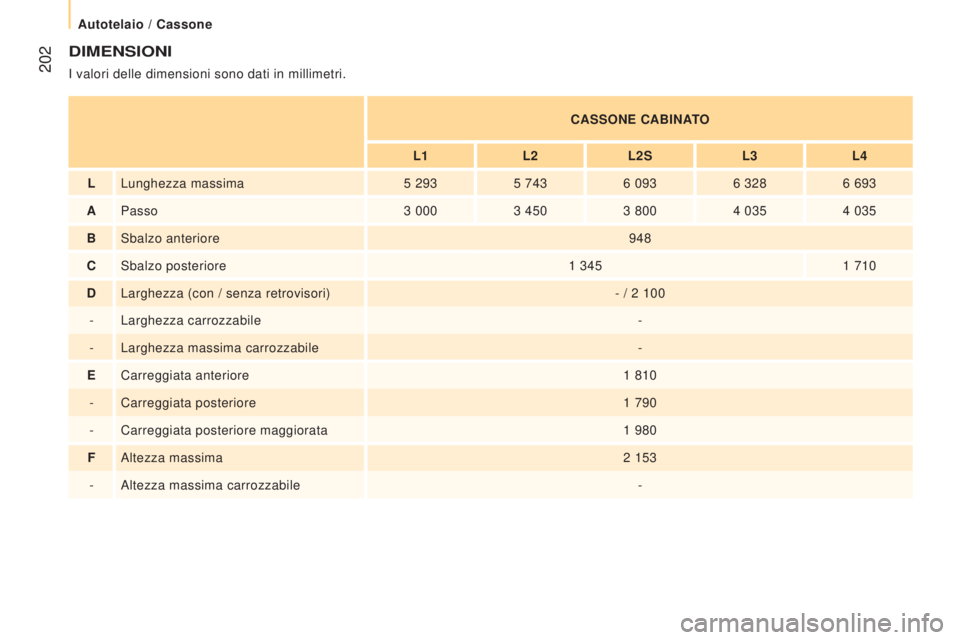

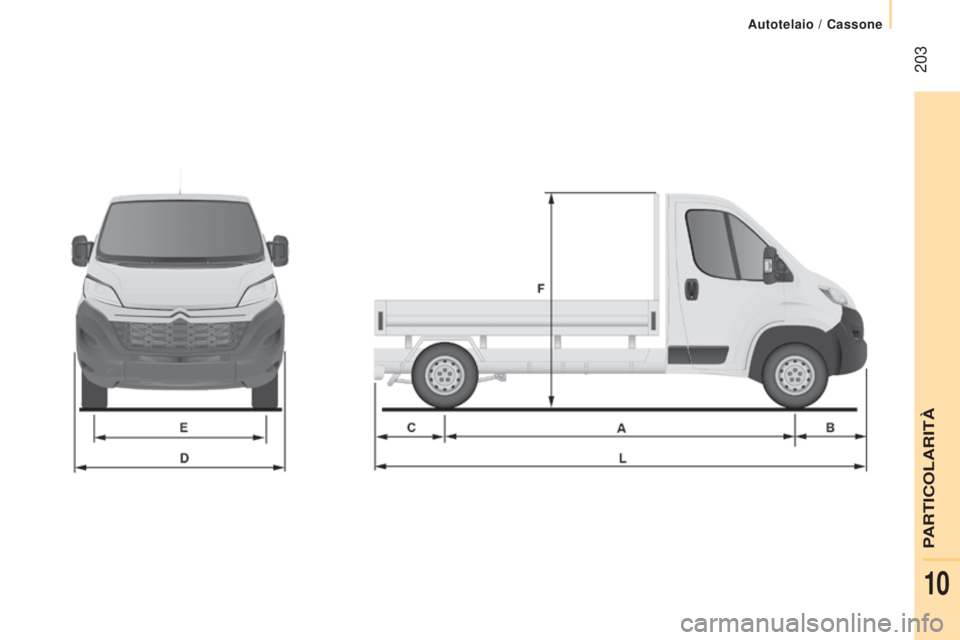

DIMENSIONI
I valori delle dimensioni sono dati in millimetri.CASSONE CABINATO
L1 L2L2S L3L4
L Lunghezza massima 5
2935
7436
0936
3286
693
A Passo 3
0003
4503
8004
0354
035
B Sbalzo anteriore 948
C Sbalzo posteriore 1
3451
710
D Larghezza (con / senza retrovisori) - / 2
100
- Larghezza carrozzabile -
- Larghezza massima carrozzabile -
E Carreggiata anteriore 1
810
- Carreggiata posteriore 1
790
- Carreggiata posteriore maggiorata 1
980
F Altezza massima 2
153
- Altezza massima carrozzabile -
Autotelaio / Cassone

203
Autotelaio / Cassone
Jumper_it_Chap10_Particularites_ed01-2016
PARTICOLARIT

204
Jumper_it_Chap10_Particularites_ed01-2016
PRESENTAZIONE
Questa doppia cabina, proposta sulle versioni autotelaio e cassone, è\
composta da una
panchetta, da cinture di sicurezza, da un vano portaoggetti e da vetri l\
aterali.
Panchetta di sedili posteriore
Questa panchetta ergonomica è a quattro
posti.
Vano portaoggetti
Sotto alla panchetta è disponibile un vano
portaoggetti.
Ribaltare la base del sedile in avanti per
accedervi.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Cabina doppia

205
Cabina doppia
Jumper_it_Chap10_Particularites_ed01-2016

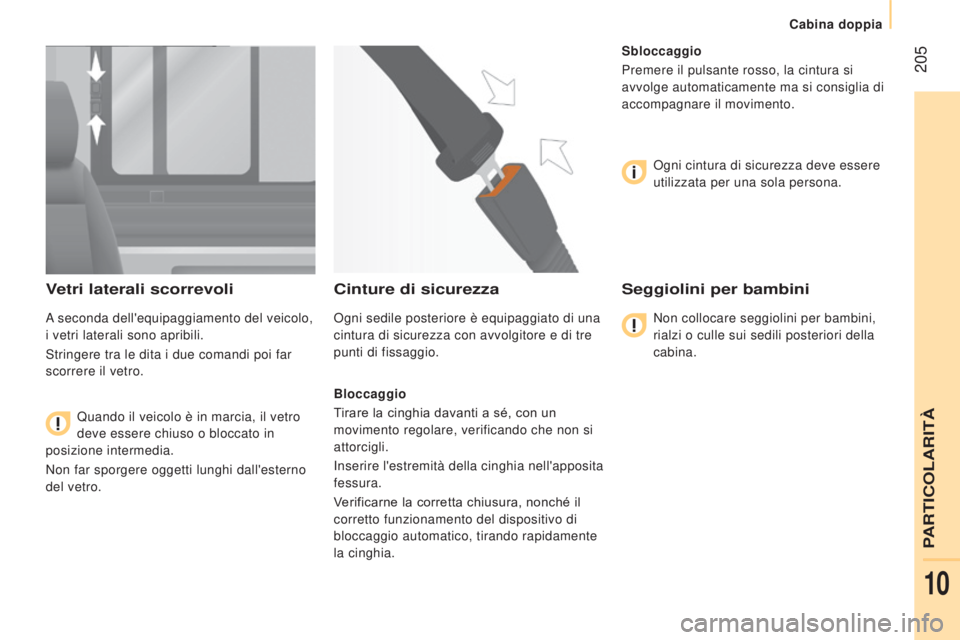

Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali sono apribili.
Stringere tra le dita i due comandi poi far
scorrere il vetro.Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far sporgere oggetti lunghi dall'esterno
del vetro.
Cinture di sicurezza
Ogni sedile posteriore è equipaggiato di una
cintura di sicurezza con avvolgitore e di tre
punti di fissaggio.
Bloccaggio
Tirare la cinghia davanti a sé, con un
movimento regolare, verificando che non si
attorcigli.
Inserire l'estremità della cinghia nell'apposita
fessura.
Verificarne la corretta chiusura, nonché il
corretto funzionamento del dispositivo di
bloccaggio automatico, tirando rapidamente
la cinghia. Sbloccaggio
Premere il pulsante rosso, la cintura si
avvolge automaticamente ma si consiglia di
accompagnare il movimento.
Ogni cintura di sicurezza deve essere
utilizzata per una sola persona.
Seggiolini per bambini
Non collocare seggiolini per bambini,
rialzi o culle sui sedili posteriori della
cabina.
PARTICOLARIT

206
Jumper_it_Chap10_Particularites_ed01-2016

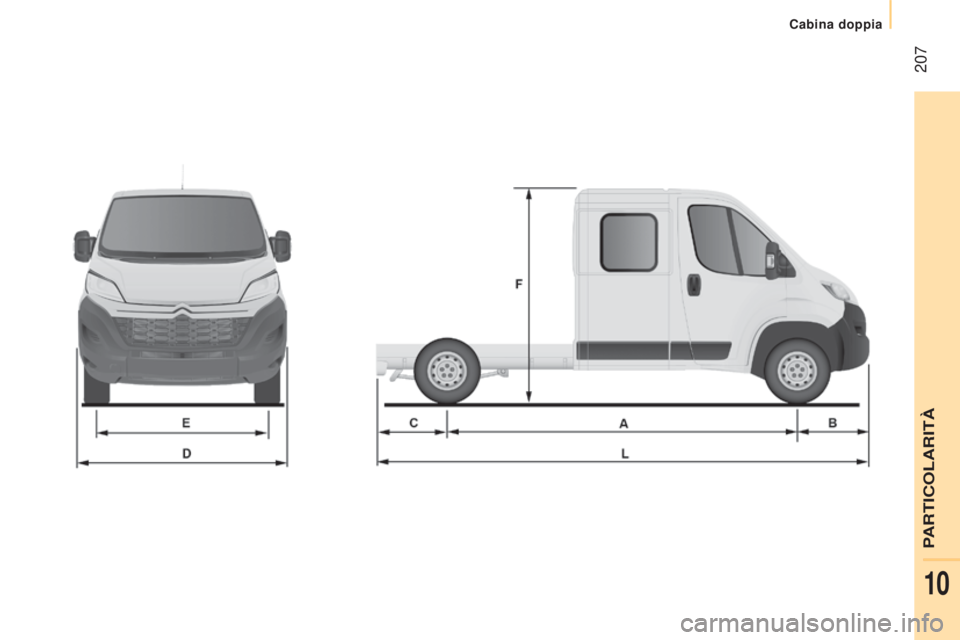

DIMENSIONI
I valori delle dimensioni sono dati in millimetri.AUTOTELAIO DOPPIA CABINACASSONE DOPPIA CABINA
L3 L4L2L3L4
L Lunghezza massima 5
8436
2085
7386
2286
678
A Passo 4
0353
4504
035
B Sbalzo anteriore 948948
C Sbalzo posteriore 8601
2251
3401
2451
695
D Larghezza (con / senza retrovisori) 2
508 / 2 050- / 2
100
- Larghezza carrozzabile --
- Larghezza massima carrozzabile --
E Larghezza carreggiata anteriore 1
8101
810
- Larghezza carreggiata posteriore 1
7901
790
- Carreggiata posteriore maggiorata 1
9801
980
F Altezza massima 2
2542
153
- Altezza massima carrozzabile --
Cabina doppia

207
Cabina doppia
Jumper_it_Chap10_Particularites_ed01-2016
PARTICOLARIT

208
Jumper_it_Chap10_Particularites_ed01-2016

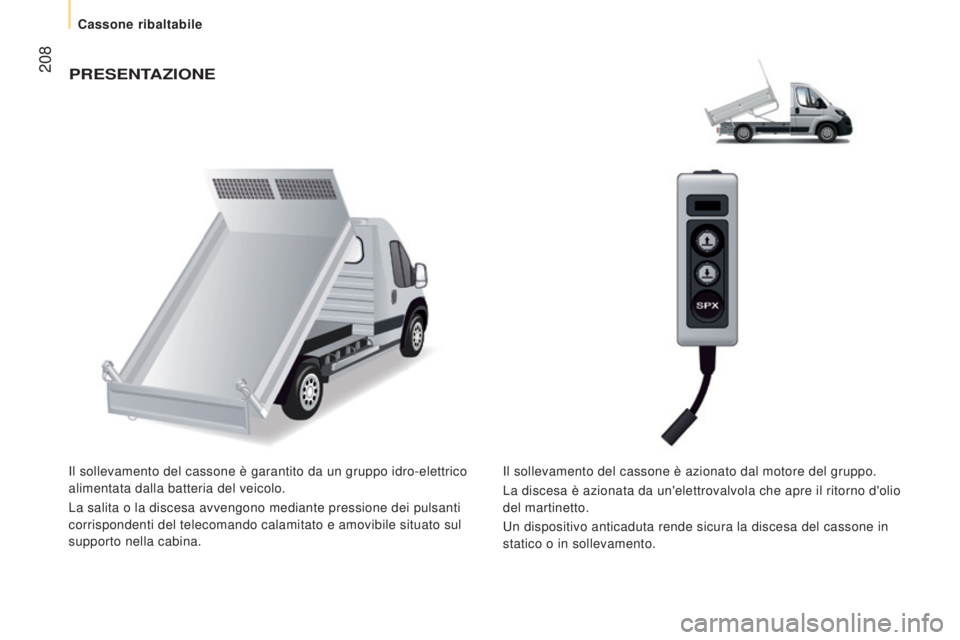

PRESENTAZIONE
Il sollevamento del cassone è garantito da un gruppo idro-elettrico
alimentata dalla batteria del veicolo.
La salita o la discesa avvengono mediante pressione dei pulsanti
corrispondenti del telecomando calamitato e amovibile situato sul
supporto nella cabina.Il sollevamento del cassone è azionato dal motore del gruppo.
La discesa è azionata da un'elettrovalvola che apre il ritorno d'olio\

del martinetto.
Un dispositivo anticaduta rende sicura la discesa del cassone in
statico o in sollevamento.
Cassone ribaltabile
