Sulakerasiat (3 kpl) sijaitsevat kojelaudassa
vasemmalla puolella, oikeanpuoleisen oven
pielessä ja moottoritilassa.
Ilmoitetut kohteet koskevat sulakkeita,
jotka käyttäjä voi vaihtaa. Kaikkia muita
töitä varten käänny CITROËN-verkoston tai
valtuutetun korjaamon puoleen.
sulakkeen irrottaminen ja
asentaminen
Jos sähköjärjestelmässä on häiriö, sen syy
on etsittävä ja poistettava ennen sulakkeen
vaihtamista. Sulakkeiden numerot on
merkitty rasiaan.
Palaneen sulakkeen tilalle täytyy vaihtaa
samanarvoinen (sama ampeeriluku) ehjä
sulake.
sUlAKKEEN VAiHtAM i NENCITROËN ei korvaa
korjauskustannuksia, jotka johtuvat
sellaisten sähkökäyttöisten lisälaitteiden
asennuksesta tai käytöstä, joita CITROËN
ei ole toimittanut eikä suositellut ja joita
ei ole asennettu sen antamien ohjeiden
mukaisesti. Tämä koskee erityisesti
lisälaitteita, joiden kuormitus ylittää 10
mA.
Hyvä
Huono
Ammattilaisille tarkoitettu tieto:
lisätietoja sulakkeista ja releistä on
CITROËN-verkoston kaaviossa "Metodit".
Kojelaudassa vasemmalla
puolella olevat sulakkeet

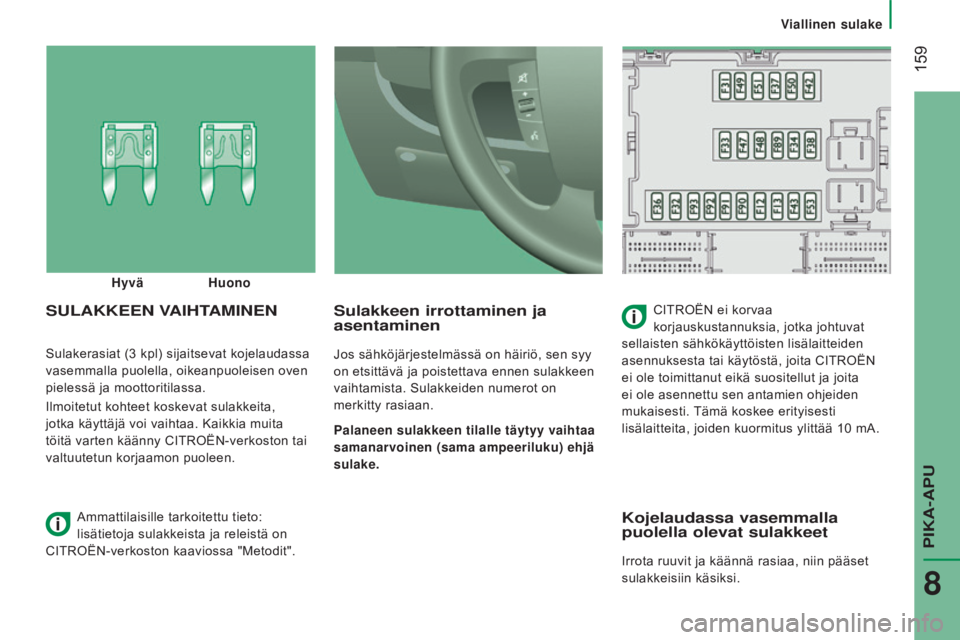

Irrota ruuvit ja käännä rasiaa, niin pääset
sulakkeisiin käsiksi.
PiKA-APU
8
Viallinen sulake

160
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

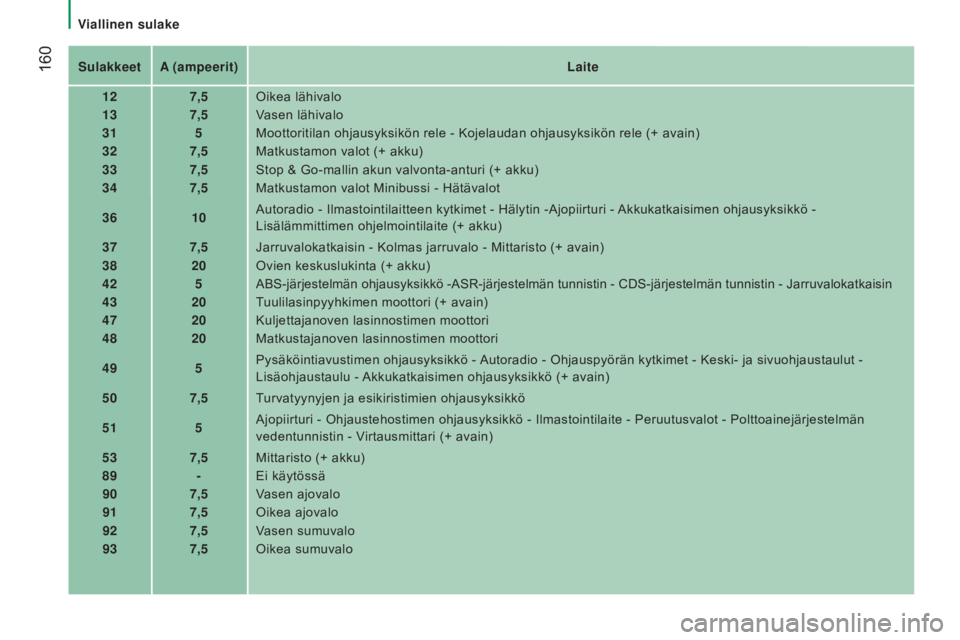

sulakkeetA (ampeerit)l aite
12 7,5Oikea lähivalo
13 7,5Vasen lähivalo
31 5Moottoritilan ohjausyksikön rele - Kojelaudan ohjausyksikön rele (+ avain)
32 7,5Matkustamon valot (+ akku)
33 7,5Stop & Go-mallin akun valvonta-anturi (+ akku)
34 7,5Matkustamon valot Minibussi - Hätävalot
36 10Autoradio - Ilmastointilaitteen kytkimet - Hälytin -Ajopiirturi - Akkukatkaisimen ohjausyksikkö -
Lisälämmittimen ohjelmointilaite (+ akku)
37 7,5Jarruvalokatkaisin - Kolmas jarruvalo - Mittaristo (+ avain)
38 20Ovien keskuslukinta (+ akku)
42 5ABS-järjestelmän ohjausyksikkö -ASR-järjestelmän tunnistin - CDS-järjestelmän tunnistin - Jarruvalokatkaisin
43 20Tuulilasinpyyhkimen moottori (+ avain)
47 20Kuljettajanoven lasinnostimen moottori
48 20Matkustajanoven lasinnostimen moottori
49 5Pysäköintiavustimen ohjausyksikkö - Autoradio - Ohjauspyörän kytkimet - Keski- ja sivuohjaustaulut -
Lisäohjaustaulu - Akkukatkaisimen ohjausyksikkö (+ avain)
50 7,5Turvatyynyjen ja esikiristimien ohjausyksikkö
51 5Ajopiirturi - Ohjaustehostimen ohjausyksikkö - Ilmastointilaite - Peruutusvalot - Polttoainejärjestelmän
vedentunnistin - Virtausmittari (+ avain)
53 7,5Mittaristo (+ akku)
89 -Ei käytössä
90 7,5Vasen ajovalo
91 7,5Oikea ajovalo
92 7,5Vasen sumuvalo
93 7,5Oikea sumuvalo
Viallinen sulake

161
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

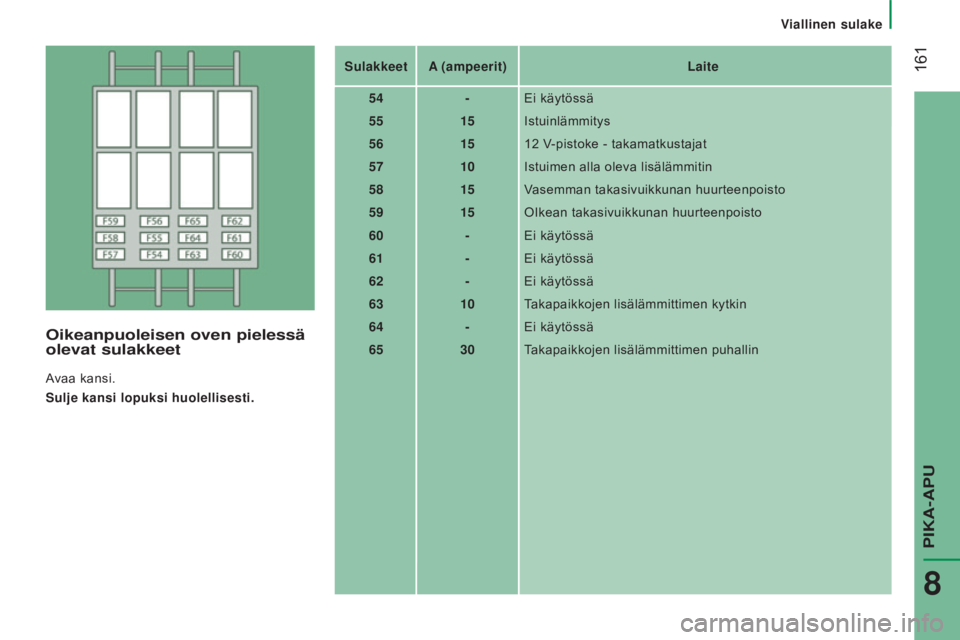

Oikeanpuoleisen oven pielessä
olevat sulakkeet
Avaa kansi.
s
ulje kansi lopuksi huolellisesti.
s
ulakkeet
A (ampeerit)
l
aite
54 -Ei käytössä
55 15Istuinlämmitys
56 1512 V-pistoke - takamatkustajat
57 10Istuimen alla oleva lisälämmitin
58 15Vasemman takasivuikkunan huurteenpoisto
59 15OIkean takasivuikkunan huurteenpoisto
60 -Ei käytössä
61 -Ei käytössä
62 -Ei käytössä
63 10Takapaikkojen lisälämmittimen kytkin
64 -Ei käytössä
65 30Takapaikkojen lisälämmittimen puhallin
PiKA-APU
8
Viallinen sulake

162
Jumper_fi_Chap08_Aide-Rapide_ed01-2016
Moottoritilassa olevat sulakkeet
Irrota ruuvit ja käännä rasiaa, niin pääset
sulakkeisiin käsiksi.
työn päätyttyä, sulje kansi huolellisesti.
s
ulakkeet
A (ampeerit)
l
aite
1 40ABS-järjestelmän syöttöpumppu
2 50Hehkutuksen ohjausyksikkö (diesel)
3 30Varashälyttimen kytkin - Käynnistin
4 40Dieselpolttoaineen esilämmitin
5 20/50Matkustamon tuuletin ohjelmoitavan lisälämmittimen kanssa
(+ akku)
6 40
/60
Matkustamon jäähdytyspuhallinyksikkö - maksiminopeus (+ akku)
7 40/50

/60
Matkustamon jäähdytyspuhallinyksikkö - miniminopeus (+ akku)
8 40Matkustamon jäähdytyspuhallinyksikkö (+ avain)
9 1512
V:n pistoke takana (+ akku)
10 15Äänimerkki
11 -Ei käytössä
14 1512 V:n pistoke edessä (+ akku)
15 15Savukkeensytytin (+ akku)
16 -Ei käytössä
17 -Ei käytössä
18 7,5Moottorin ohjausyksikkö (+ akku)
19 7,5Ilmastointilaitteen kompressori
20 30Lasien/valonheittimien pesulaitteen pumppu
21 15Polttoainepumpun syöttö
22 -Ei käytössä
23 30ABS-magneettiventtiilit
24 7,5Lisäohjaustaulu - Sivupeilien käyttökytkin ja kääntö (+ avain)
30 15Sivupeilien huurteenpoisto
Viallinen sulake

163
Jumper_fi_Chap08_Aide-Rapide_ed01-2016
Jos pinttynyttä likaa pestään
painesuihkulla, älä kohdista suihkua
ajovaloihin äläkä muihin lamppuihin; korkea
paine voi vaurioittaa lakkapintaa ja tiivisteitä.
lAMPUN VAiHtAM i NEN

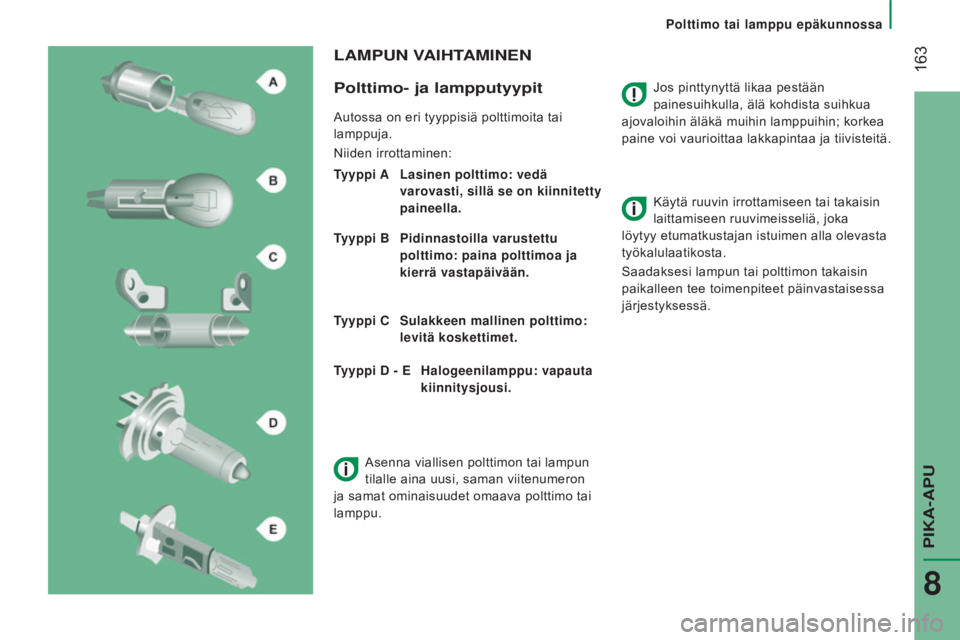

Polttimo- ja lampputyypit
Autossa on eri tyyppisiä polttimoita tai
lamppuja.
Niiden irrottaminen:
tyyppi

A

l asinen polttimo: vedä
varovasti, sillä se on kiinnitetty
paineella.
tyyppi B


Pidinnastoilla varustettu

polttimo: paina polttimoa ja
kierrä vastapäivään.
tyyppi C

s ulakkeen mallinen polttimo:
levitä koskettimet. Käytä ruuvin irrottamiseen tai takaisin
laittamiseen ruuvimeisseliä, joka
löytyy etumatkustajan istuimen alla olevasta
työkalulaatikosta.
Saadaksesi lampun tai polttimon takaisin
paikalleen tee toimenpiteet päinvastaisessa
järjestyksessä.
tyyppi D - E


Halogeenilamppu: vapauta

kiinnitysjousi.
Asenna viallisen polttimon tai lampun
tilalle aina uusi, saman viitenumeron
ja samat ominaisuudet omaava polttimo tai
lamppu.
PiKA-APU
8
Polttimo tai lamppu epäkunnossa

164
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

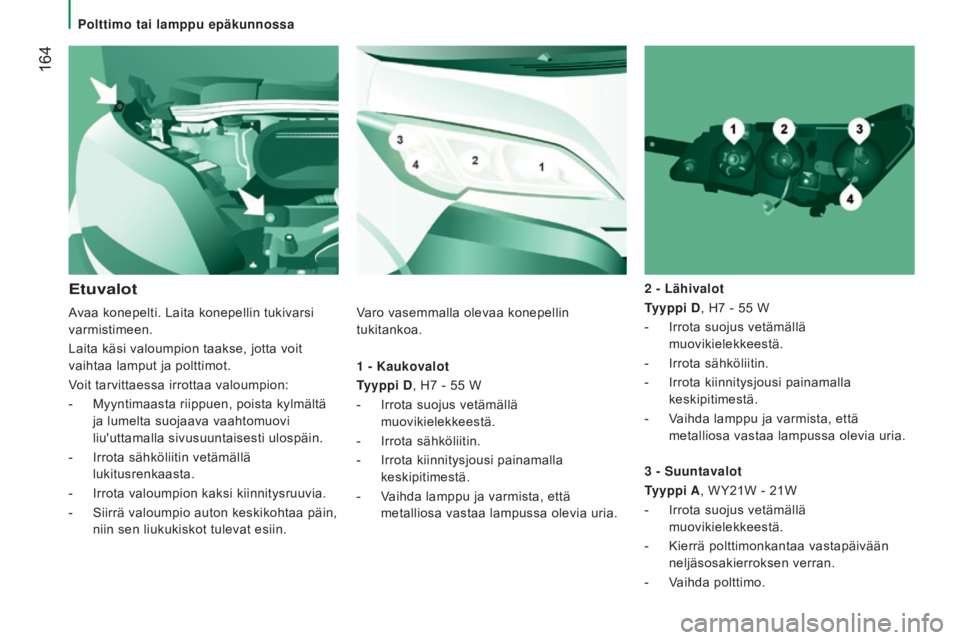

1 - Kaukovalot
tyyppi D
, H7 - 55 W
-

Irrota suojus vetämällä

muovikielekkeestä.
-

Irrota sähköliitin.
-


Irrota kiinnitysjousi painamalla

keskipitimestä.
-

V
aihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria. 2
- l ähivalot
tyyppi D

, H7 - 55 W
-
Irrota suojus vetämällä

muovikielekkeestä.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla
keskipitimestä.
-

V
aihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.
Etuvalot
3 - suuntavalot
tyyppi A

, WY21W - 21W
-

Irrota suojus vetämällä

muovikielekkeestä.
-

Kierrä polttimonkantaa vastapäivään

neljäsosakierroksen verran.
-

V
aihda polttimo.
Avaa konepelti. Laita konepellin tukivarsi
varmistimeen.
Laita käsi valoumpion taakse, jotta voit
vaihtaa lamput ja polttimot.
Voit tarvittaessa irrottaa valoumpion:
-

Myyntimaasta riippuen, poista kylmältä


ja lumelta suojaava vaahtomuovi
liu'uttamalla sivusuuntaisesti ulospäin.
-
Irrota sähköliitin vetämällä

lukitusrenkaasta.
-

Irrota valoumpion kaksi kiinnitysruuvia.
-


Siirrä valoumpio auton keskikohtaa päin,


niin sen liukukiskot tulevat esiin. Varo vasemmalla olevaa konepellin
tukitankoa.
Polttimo tai lamppu epäkunnossa

165
Jumper_fi_Chap08_Aide-Rapide_ed01-2016
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski). Älä
koske sormilla suoraan lamppuun, käytä
nukkaamatonta liinaa.
Tarkasta aina vaihdon jälkeen, että valot
toimivat.
5

-
s
umuvalot
tyyppi E

, H1

- 55

W
-

Käännä pyörä kokonaan sisäänpäin.
-


Irrota pyöräkotelossa sijaitseva ruuvi.
-


Irrota suojläppä.
l

ED-huomiovalot
Nämä hohtodiodivalot (LED) toimivat sekä
huomiovaloina että seisontavaloina.
Jos autosi on varustettu LED-huomiovaloilla,
ota yhteys CITROËN-verkostoon. 4

-
s

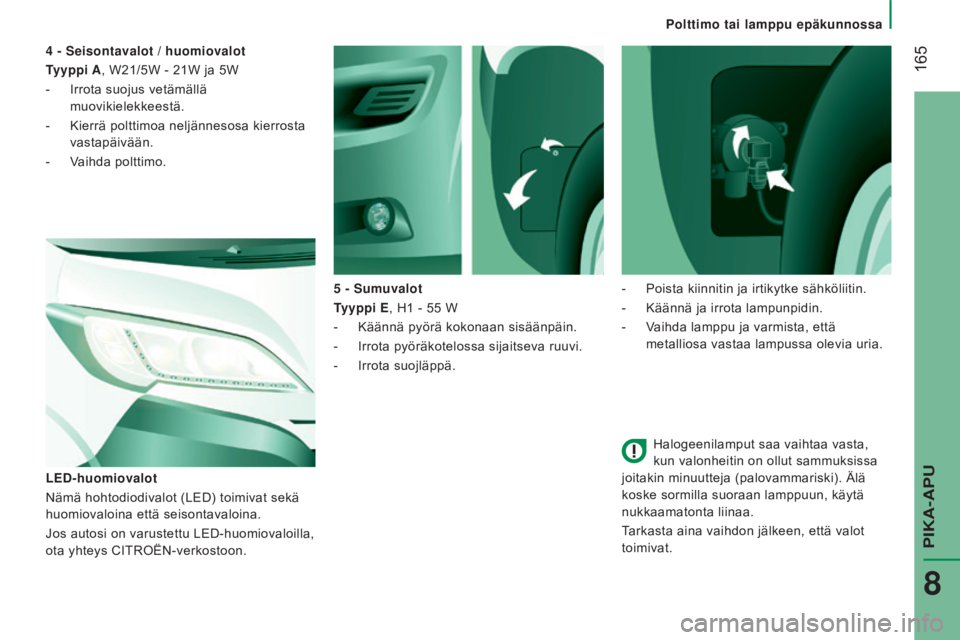

eisontavalot / huomiovalot
tyyppi A

, W21/5W - 21W ja 5W
-

Irrota suojus vetämällä


muovikielekkeestä.
-

Kierrä polttimoa neljännesosa kierrosta


vastapäivään.
-

V

aihda polttimo.
-

Poista kiinnitin ja irtikytke sähköliitin.
-


Käännä ja irrota lampunpidin.
-


V
aihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.
PiKA-APU
8
Polttimo tai lamppu epäkunnossa

166
Jumper_fi_Chap08_Aide-Rapide_ed01-2016
Kattovalot
tyyppi C, 12V10W - 10W
-
Paina nuolilla merkityistä kohdista ja

irrota kattovalo.
-

A
vaa suojus.
-

Levitä koskettimia ja vaihda polttimo.
-


V
armista, että uudet polttimot lukkiutuvat
hyvin koskettimien väliin.
-

Sulje suojus.
-


Kiinnitä kattovalo ja varmista, että se on

lukkiutunut kunnolla.
sivuseisontavalot
tyyppi A, W5W - 5W
-
Jos ajoneuvosi varustukseen kuuluvat

kiinnitysruuvit (koko L4), irrota ne.
-

Irrota polttimo kiinnistystapeista

vetämällä sen kannasta.
-

Irrota polttimo ja vaihda se.

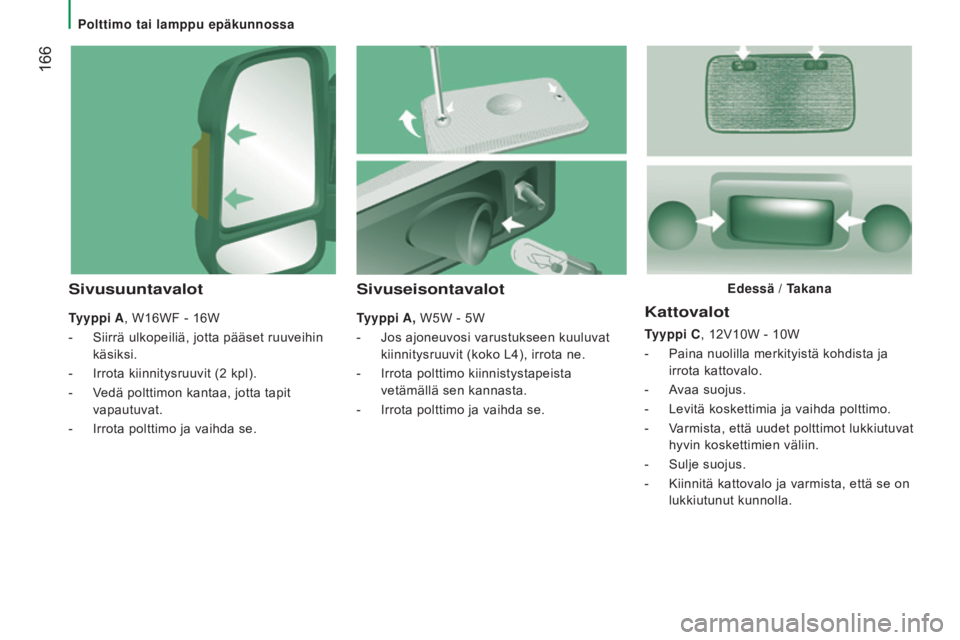

sivusuuntavalot
tyyppi A , W16WF - 16W
-
Siirrä ulkopeiliä, jotta pääset ruuveihin

käsiksi.
-

Irrota kiinnitysruuvit (2
kpl).
-

V
edä polttimon kantaa, jotta tapit
vapautuvat.
-

Irrota polttimo ja vaihda se. Edessä /

t
akana
Polttimo tai lamppu epäkunnossa

167
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

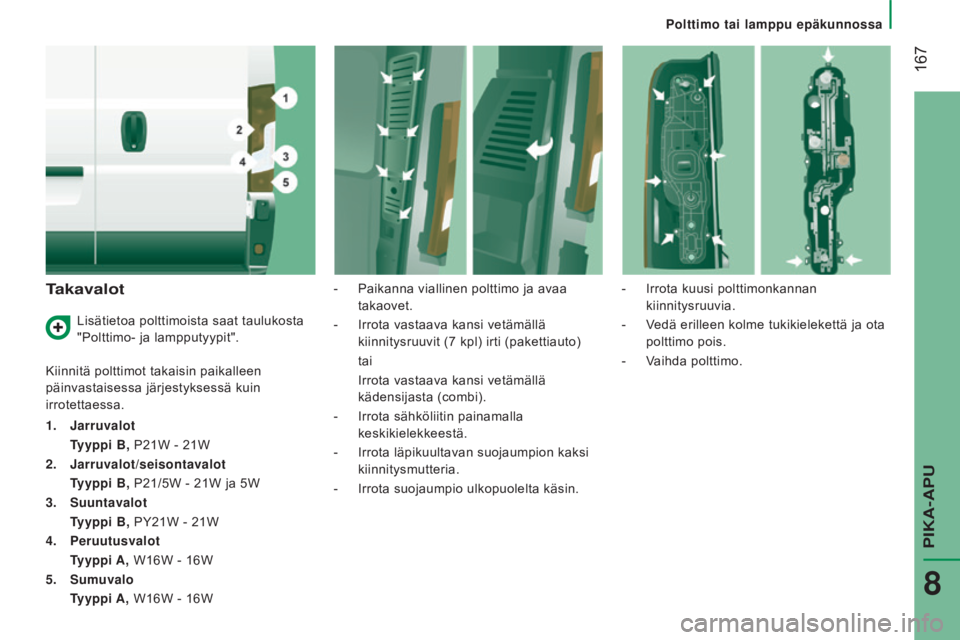

takavalot
Kiinnitä polttimot takaisin paikalleen
päinvastaisessa järjestyksessä kuin
irrotettaessa.
1.
Jarruvalot
tyyppi B,

P21W - 21W
2.

Jarruvalot/seisontavalot
tyyppi B,

P21/5W - 21W ja 5W
3.
s
uuntavalot
tyyppi B,

PY21W - 21W
4.

Peruutusvalot
tyyppi A,

W16W - 16W
5.
s
umuvalo
tyyppi A,

W16W - 16W -

Paikanna viallinen polttimo ja avaa

takaovet.
-
Irrota vastaava kansi vetämällä

kiinnitysruuvit (7 kpl) irti (pakettiauto) tai
Irrota vastaava kansi vetämällä

kädensijasta (combi).
-

Irrota sähköliitin painamalla

keskikielekkeestä.
-

Irrota läpikuultavan suojaumpion kaksi

kiinnitysmutteria.
-

Irrota suojaumpio ulkopuolelta käsin.-


Irrota kuusi polttimonkannan

kiinnitysruuvia.
-
V
edä erilleen kolme tukikielekettä ja ota
polttimo pois.
- V aihda polttimo.
Lisätietoa polttimoista saat taulukosta
"Polttimo- ja lampputyypit".
PiKA-APU
8
Polttimo tai lamppu epäkunnossa

168
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

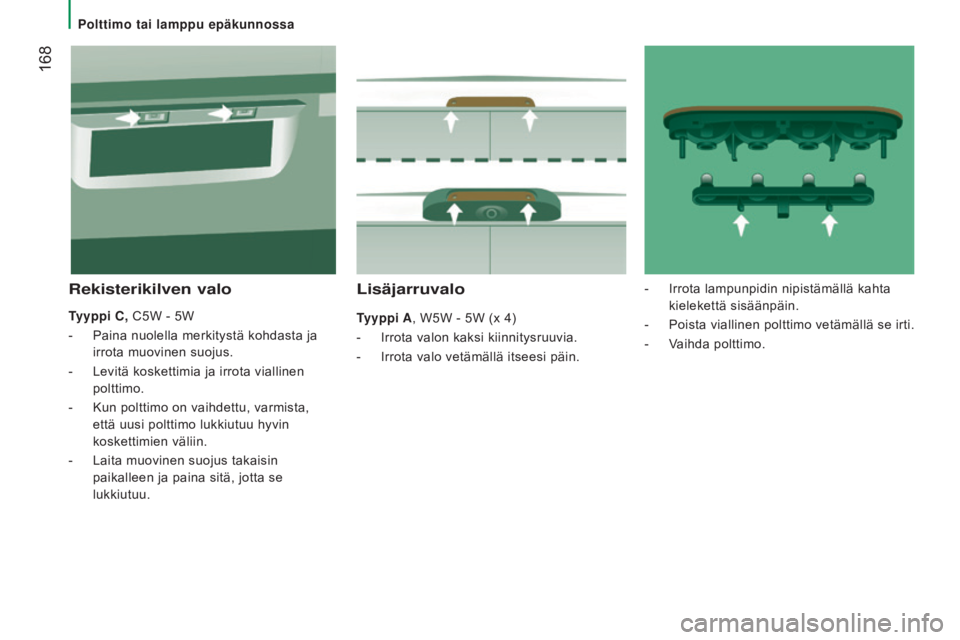

lisäjarruvalo
tyyppi A, W5W - 5W (x 4)
-
Irrota valon kaksi kiinnitysruuvia.
-


Irrota valo vetämällä itseesi päin.
Rekisterikilven valo
tyyppi C, C5W - 5W
-
Paina nuolella merkitystä kohdasta ja

irrota muovinen suojus.
-

Levitä koskettimia ja irrota viallinen

polttimo.
-

Kun polttimo on vaihdettu, varmista,

että uusi polttimo lukkiutuu hyvin
koskettimien väliin.
-

Laita muovinen suojus takaisin

paikalleen ja paina sitä, jotta se
lukkiutuu. -

Irrota lampunpidin nipistämällä kahta

kielekettä sisäänpäin.
- Poista viallinen polttimo vetämällä se irti.
-

V
aihda polttimo.
