CITROEN JUMPER 2017 Upute Za Rukovanje (in Croatian)

9

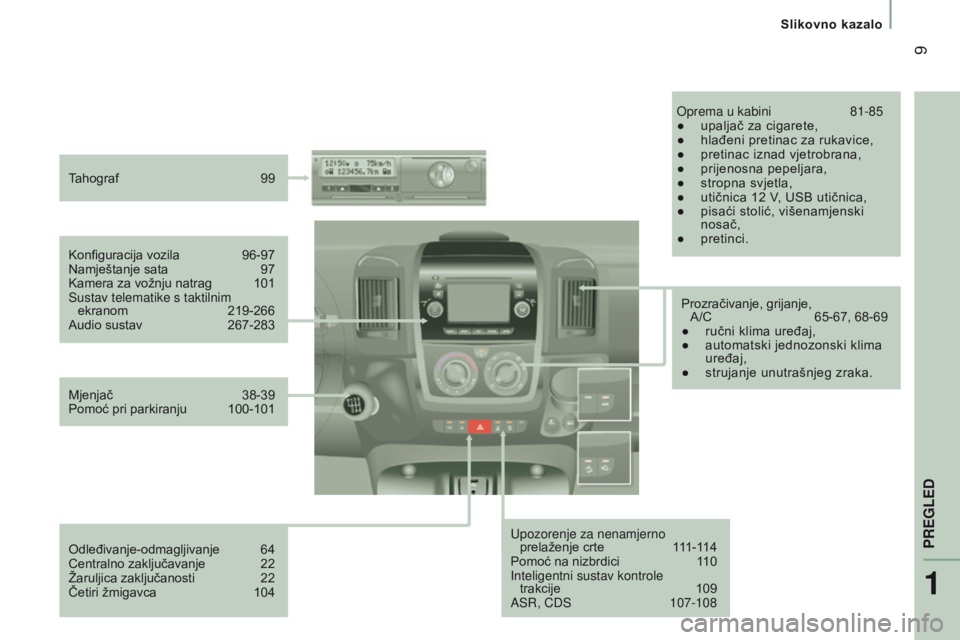

Slikovno kazalo
Jumper_hr_Chap01_vue-ensemble_ed01-2016
Upozorenje za nenamjerno prelaženje crte 1 11-114
Pomoć na nizbrdici

1
10
Inteligentni sustav kontrole trakcije

109
ASR, CDS


107-108
Konfiguracija vozila


96-97
Namještanje sata


97
Kamera za vožnju natrag


101
Sustav telematike s taktilnim ekranom


219-266
Audio sustav


267-283
T

ahograf

99
Oprema u kabini

81-85
●

upaljač za cigarete,
●

hlađeni pretinac za rukavice,
●

pretinac iznad vjetrobrana,
●

prijenosna pepeljara,
●

stropna svjetla,
●

utičnica 12 V
, USB utičnica,
●
pisaći stolić, višenamjenski

nosač,
●
pretinci.
Mjenjač


38-39
Pomoć pri parkiranju


100-101
Odleđivanje-odmagljivanje

64
Centralno zaključavanje

22
Žaruljica zaključanosti


22
Četiri žmigavca


104 Prozračivanje, grijanje,

A/C

65-67, 68-69
●

ručni klima uređaj,
●

automatski jednozonski klima

uređaj,
●
strujanje unutrašnjeg zraka.
1
PREGLED

10
Slikovno kazalo
Jumper_hr_Chap01_vue-ensemble_ed01-2016

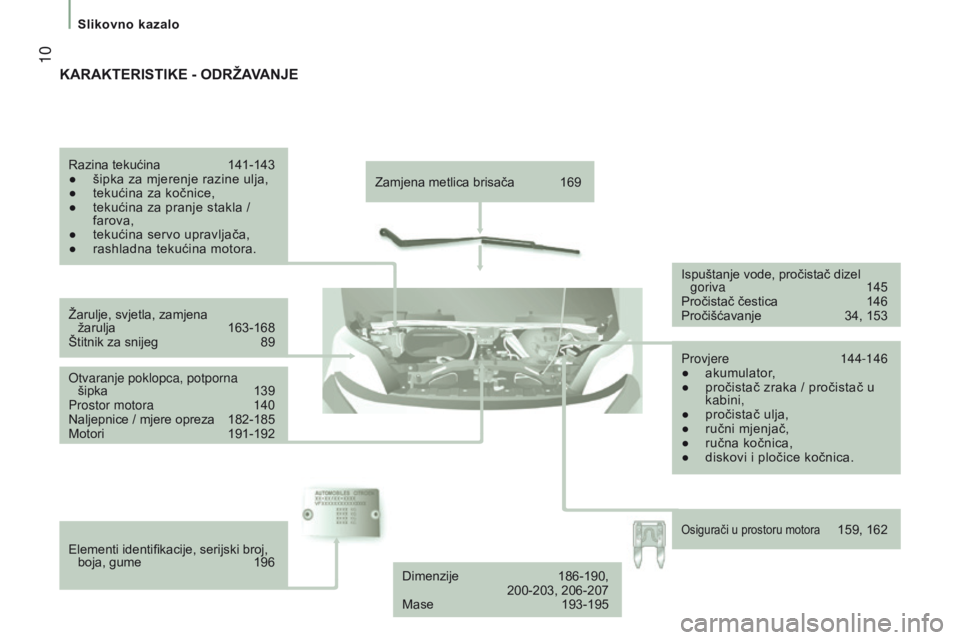

Zamjena metlica brisača 169
Žarulje, svjetla, zamjena
žarulja

163-168
Štitnik za snijeg


89
Otvaranje poklopca, potporna šipka


139
Prostor motora


140
Naljepnice / mjere opreza


182-185
Motori


191-192
Elementi identifikacije, serijski broj, boja, gume


196
Razina tekućina


141-143
●

šipka za mjerenje razine ulja,
●
tekućina za kočnice,
●

tekućina za pranje stakla /


farova,
●

tekućina servo upravljača,
●


rashladna tekućina motora. Ispuštanje vode, pročistač dizel goriva


145
Pročistač čestica


146
Pročišćavanje


34, 153
Provjere

144-146
●

akumulator
,
●

pročistač zraka / pročistač u

kabini,
●

pročistač ulja,
●


ručni mjenjač,
●


ručna kočnica,
●


diskovi i pločice kočnica.
KARAKTERISTIKE - ODRŽAVANJE
Dimenzije 186-190, 200-203, 206-207
Mase

193-195
Osigurači u prostoru motora 159, 162

11
Automobil i okoliš
Jumper_hr_Chap01_vue-ensemble_ed01-2016
OKOLIš
U suradnji s vama, CITROËN brine o zaštiti
okoliša.
Pozivamo vas da posjetite internetske
stranice www.citroen.com. I vi kao sudionik možete pridonijeti zaštiti
okoliša, pridržavajući se sljedećih pravila:
-

vozite lagano, bez čestih i naglih

ubrzanja,
-

poštujte intervale periodičkih održavanja

u mreži CITROËN, koja je ovlaštena
za prikupljanje istrošenih akumulatora i
tekućina,
-

ne upotrebljavajte aditive za motorno

ulje, radi očuvanja pouzdanosti motora i
uređaja za pročišćavanje. Pogledajte savjete za eko-vožnju na
kraju ove točke.
1
PREGLED

12
Automobil i okoliš
Jumper_hr_Chap01_vue-ensemble_ed01-2016

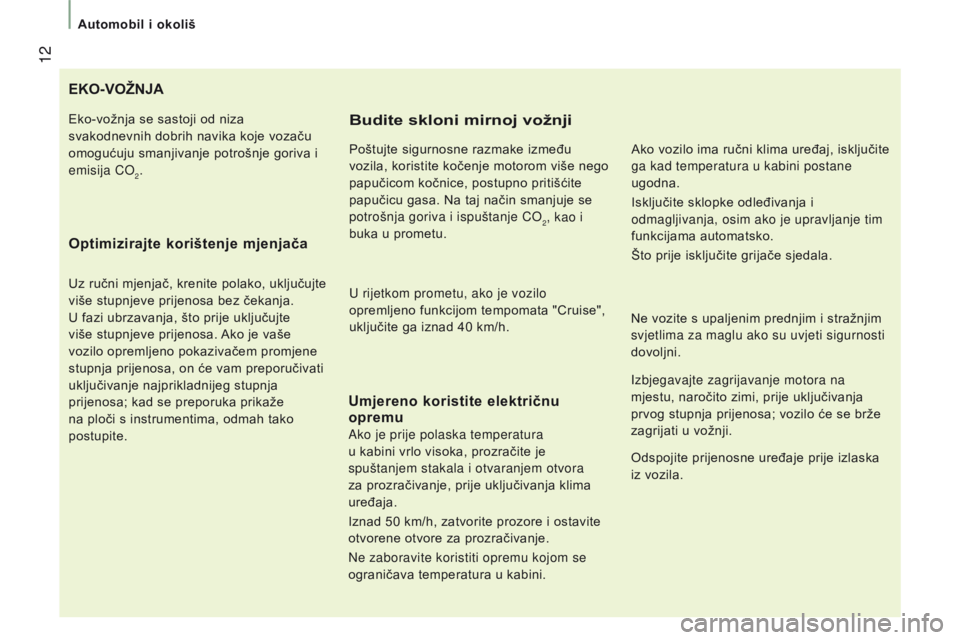

EKO-VOŽNJA
Optimizirajte
korištenje mjenjača
Uz ručni mjenjač, krenite polako, uključujte
više stupnjeve prijenosa bez čekanja.
U fazi ubrzavanja, što prije uključujte
više stupnjeve prijenosa. Ako je vaše
vozilo opremljeno pokazivačem promjene
stupnja prijenosa, on će vam preporučivati
uključivanje najprikladnijeg stupnja
prijenosa; kad se preporuka prikaže
na ploči s instrumentima, odmah tako
postupite.
Budite skloni mirnoj vožnji
Poštujte sigurnosne razmake između
vozila, koristite kočenje motorom više nego
papučicom kočnice, postupno pritišćite
papučicu gasa. Na taj način smanjuje se
potrošnja goriva i ispuštanje CO
2, kao i
buka u prometu.
U rijetkom prometu, ako je vozilo
opremljeno funkcijom tempomata "Cruise",
uključite ga iznad 40 km/h.
Umjereno koristite električnu
opremu
Ako je prije polaska temperatura
u kabini vrlo visoka, prozračite je
spuštanjem stakala i otvaranjem otvora
za prozračivanje, prije uključivanja klima
uređaja.
Iznad 50 km/h, zatvorite prozore i ostavite
otvorene otvore za prozračivanje.
Ne zaboravite koristiti opremu kojom se
ograničava temperatura u kabini. Ne vozite s upaljenim prednjim i stražnjim
svjetlima za maglu ako su uvjeti sigurnosti
dovoljni.
Eko-vožnja se sastoji od niza
svakodnevnih dobrih navika koje vozaču
omogućuju smanjivanje potrošnje goriva i
emisija CO
2.
Izbjegavajte zagrijavanje motora na
mjestu, naročito zimi, prije uključivanja
prvog stupnja prijenosa; vozilo će se brže
zagrijati u vožnji.
Odspojite prijenosne uređaje prije izlaska
iz vozila.Ako vozilo ima ručni klima uređaj, isključite
ga kad temperatura u kabini postane
ugodna.
Isključite sklopke odleđivanja i
odmagljivanja, osim ako je upravljanje tim
funkcijama automatsko.
Što prije isključite grijače sjedala.

13
Automobil i okoliš
Jumper_hr_Chap01_vue-ensemble_ed01-2016

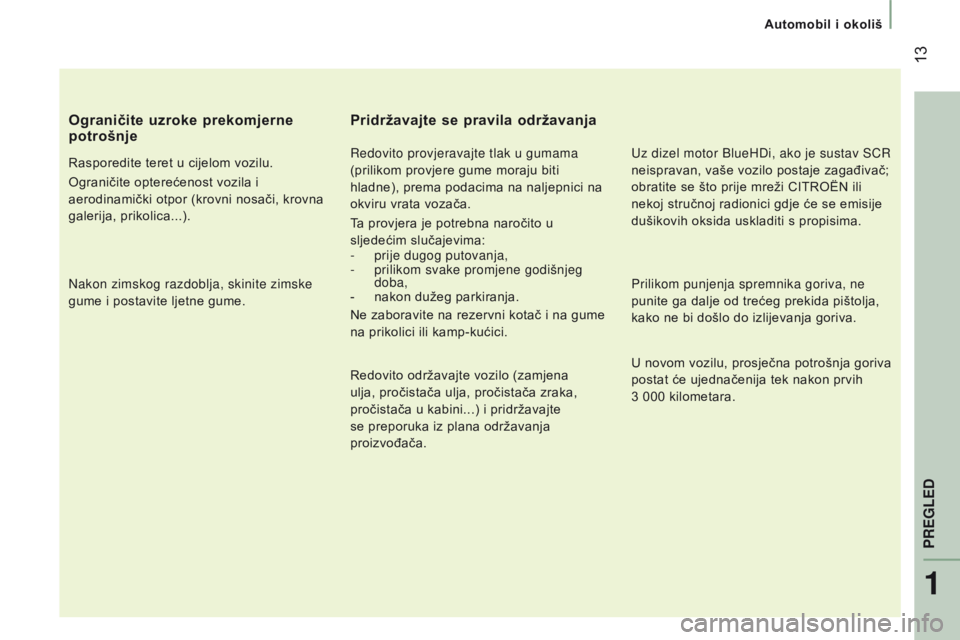

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret u cijelom vozilu.
Ograničite opterećenost vozila i
aerodinamički otpor (krovni nosači, krovna
galerija, prikolica...).
Nakon zimskog razdoblja, skinite zimske
gume i postavite ljetne gume.
Pridržavajte se pravila održavanja
Redovito provjeravajte tlak u gumama
(prilikom provjere gume moraju biti
hladne), prema podacima na naljepnici na
okviru vrata vozača.
Ta provjera je potrebna naročito u
sljedećim slučajevima:
-
prije dugog putovanja,
-


prilikom svake promjene godišnjeg

doba,
-

nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na gume


na prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena
ulja, pročistača ulja, pročistača zraka,
pročistača u kabini...) i pridržavajte
se preporuka iz plana održavanja
proizvođača. Uz dizel motor BlueHDi, ako je sustav SCR
neispravan, vaše vozilo postaje zagađivač;
obratite se što prije mreži CITROËN ili
nekoj stručnoj radionici gdje će se emisije
dušikovih oksida uskladiti s propisima.
Prilikom punjenja spremnika goriva, ne
punite ga dalje od trećeg prekida pištolja,
kako ne bi došlo do izlijevanja goriva.
U novom vozilu, prosječna potrošnja goriva
postat će ujednačenija tek nakon prvih
3
000 kilometara.
1
PREGLED

14
Otvaranje
Jumper_hr_Chap02_Pret-a-Partir_ed01-2016
DALINSKI UPRAVLJAČ S 3 TIPKE
Otključavanje
kabine
Kabina vozila otključava se
pritiskom na ovu tipku.
Nakratko se pali unutrašnje
stropno svjetlo, a pokazivači
smjera dvaput se pale.
Pritom se gasi žaruljica na tipki centralnog
zaključavanja na armaturnoj ploči.
Otključavanje prostora za
teret
Pritiskom na ovu tipku
otključavaju se bočna vrata
i stražnja vrata prostora
za teret.
Pokazivači smjera dvaput se pale.
Ovisno o opremi, pritiskom na ovu tipku
isključuje se alarm.
Centralno zaključavanje
Pritiskom na ovu tipku
zaključavaju se sva vrata vozila,
odnosno kabina i prostor za
teret. Ako su neka vrata otvorena
ili ako nisu do kraja zatvorena, centralno
zaključavanje neće se izvršiti.
Pokazivači smjera jedanput se pale.
Ovisno o opremi, pritiskom na ovu tipku
aktivira se alarm.
Žaruljica na tipki centralnog
zaključavanja na armaturnoj ploči
pali se i bljeska.

15
Otvaranje
Jumper_hr_Chap02_Pret-a-Partir_ed01-2016

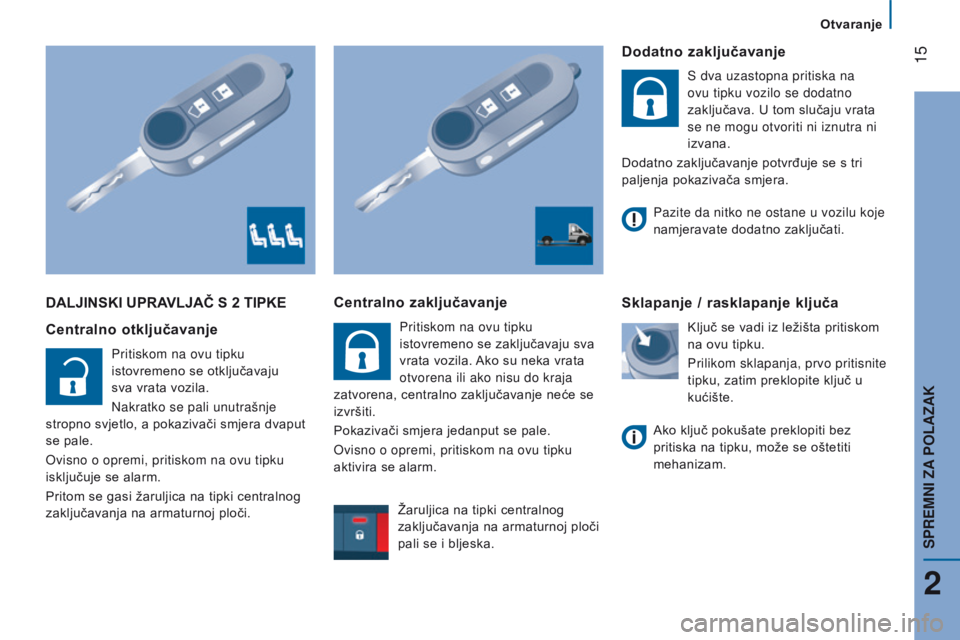

DALJINSKI UPRAVLJAČ S 2 TIPKE
Centralno
otključavanje
Pritiskom na ovu tipku
istovremeno se otključavaju
sva vrata vozila.
Nakratko se pali unutrašnje
stropno svjetlo, a pokazivači smjera dvaput
se pale.
Ovisno o opremi, pritiskom na ovu tipku
isključuje se alarm.
Pritom se gasi žaruljica na tipki centralnog
zaključavanja na armaturnoj ploči.
Centralno zaključavanje
Pritiskom na ovu tipku
istovremeno se zaključavaju sva
vrata vozila. Ako su neka vrata
otvorena ili ako nisu do kraja
zatvorena, centralno zaključavanje neće se
izvršiti.
Pokazivači smjera jedanput se pale.
Ovisno o opremi, pritiskom na ovu tipku
aktivira se alarm.
Dodatno zaključavanje
S dva uzastopna pritiska na
ovu tipku vozilo se dodatno
zaključava. U tom slučaju vrata
se ne mogu otvoriti ni iznutra ni
izvana.
Dodatno zaključavanje potvrđuje se s tri
paljenja pokazivača smjera.
Sklapanje / rasklapanje ključa
Ključ se vadi iz ležišta pritiskom
na ovu tipku.
Prilikom sklapanja, prvo pritisnite
tipku, zatim preklopite ključ u
kućište.
Pazite da nitko ne ostane u vozilu koje
namjeravate dodatno zaključati.
Ako ključ pokušate preklopiti bez
pritiska na tipku, može se oštetiti
mehanizam.
Žaruljica na tipki centralnog
zaključavanja na armaturnoj ploči
pali se i bljeska.
2
SPREMNI ZA POLAZAK

16
Otvaranje
Jumper_hr_Chap02_Pret-a-Partir_ed01-2016
KLJUČ
Ključ služi za zaključavanje i otključavanje
brava vozila, za otvaranje i zatvaranje čepa
spremnika goriva, kao i za pokretanje i
gašenje motora.
BATERIJA DALJINSKOG UPRAVLJAČA
Oznaka baterije: CR 2032/3 V.
Zamjena baterije
- Otklopite ključ pritiskom na tipku.
-
T
ankim odvijačem okrenite vijak 1 iz
zatvorenog u otvoren položaj.
-

Napravite polugu odvijačem za

oslobađanje kućišta baterije 2 .-

Izvadite kućište i zamijenite bateriju
3
,
pazeći na polaritet.
-
Kućište baterije
2 vratite u daljinski
upravljač i zakočite ga okretanjem
vijka
1
.
Neodgovarajuća baterija može

izazvati
oštećenje daljinskog
upravljača.
Koristite samo identične baterije ili baterije
čije karakteristike odgovaraju onima koje
preporučuje mreža CITROËN. Istrošene
baterije predajte na ovlaštenom mjestu za
prikupljanje takvog otpada.

17
Otvaranje
Jumper_hr_Chap02_Pret-a-Partir_ed01-2016

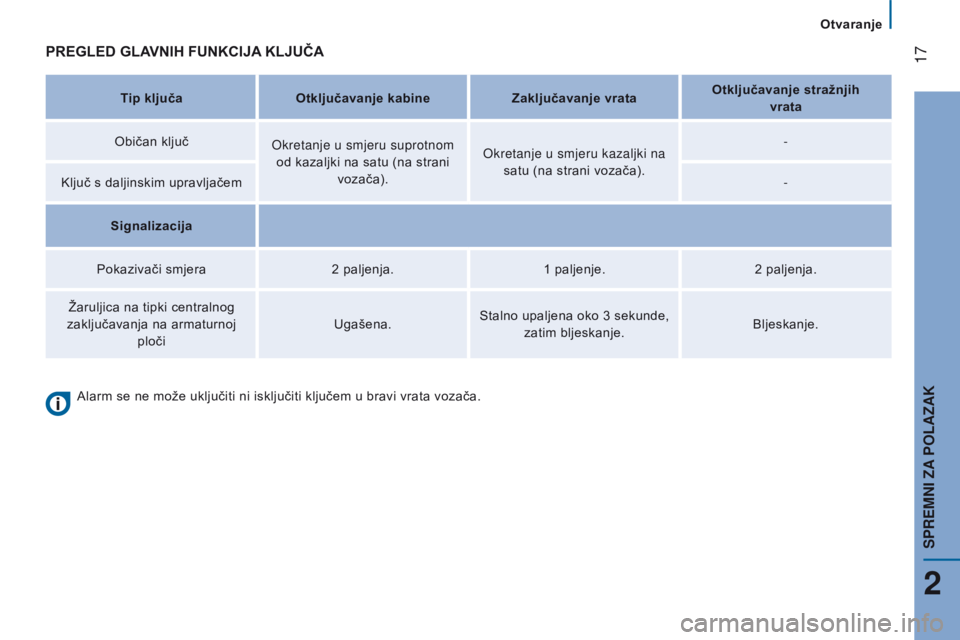

PREGLED GLAVNIH FUNKCIJA KLJUČA
Tip ključaOtključavanje kabine Zaključavanje vrataOtključavanje stražnjih

vrata
Običan ključ Okretanje u smjeru suprotnom
od kazaljki na satu (na strani vozača). Okretanje u smjeru kazaljki na
satu (na strani vozača). -
Ključ s daljinskim upravljačem -
Signalizacija
Pokazivači smjera 2
paljenja.1
paljenje.2
paljenja.
Žaruljica na tipki centralnog
zaključavanja na armaturnoj ploči Ugašena.
Stalno upaljena oko 3
sekunde,
zatim bljeskanje. Bljeskanje.
Alarm se ne može uključiti ni isključiti ključem u bravi vrata vozača.
2
SPREMNI ZA POLAZAK

18
Otvaranje
Jumper_hr_Chap02_Pret-a-Partir_ed01-2016

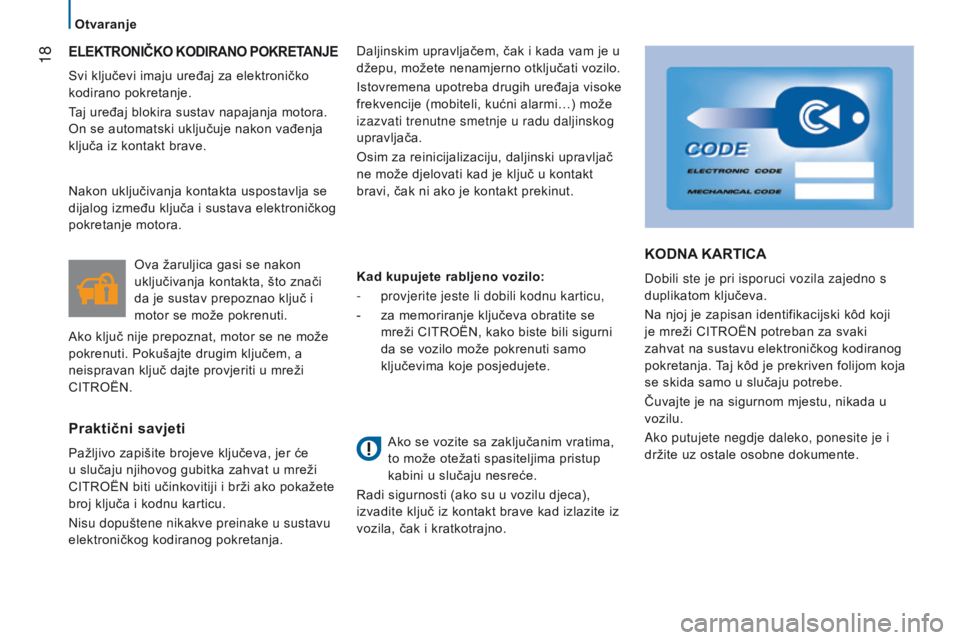

ELEKTRONIČKO KODIRANO POKRETANJE
Svi ključevi imaju uređaj za elektroničko
kodirano pokretanje.
Taj uređaj blokira sustav napajanja motora.
On se automatski uključuje nakon vađenja
ključa iz kontakt brave.Daljinskim upravljačem, čak i kada vam je u
džepu, možete nenamjerno otključati vozilo.
Istovremena upotreba drugih uređaja visoke
frekvencije (mobiteli, kućni alarmi…) može
izazvati trenutne smetnje u radu daljinskog
upravljača.
Osim za reinicijalizaciju, daljinski upravljač
ne može djelovati kad je ključ u kontakt
bravi, čak ni ako je kontakt prekinut.
Praktični savjeti
Pažljivo zapišite brojeve ključeva, jer će
u slučaju njihovog gubitka zahvat u mreži
CITROËN biti učinkovitiji i brži ako pokažete
broj ključa i kodnu karticu.
Nisu dopuštene nikakve preinake u sustavu
elektroničkog kodiranog pokretanja.Ova žaruljica gasi se nakon
uključivanja kontakta, što znači
da je sustav prepoznao ključ i
motor se može pokrenuti.
Ako ključ nije prepoznat, motor se ne može
pokrenuti. Pokušajte drugim ključem, a
neispravan ključ dajte provjeriti u mreži
CITROËN. Nakon uključivanja kontakta uspostavlja se
dijalog između ključa i sustava elektroničkog
pokretanje motora.
KODNA KARTICA
Dobili ste je pri isporuci vozila zajedno s
duplikatom ključeva.
Na njoj je zapisan identifikacijski kôd koji
je mreži CITROËN potreban za svaki
zahvat na sustavu elektroničkog kodiranog
pokretanja. Taj kôd je prekriven folijom koja
se skida samo u slučaju potrebe.
Čuvajte je na sigurnom mjestu, nikada u
vozilu.
Ako putujete negdje daleko, ponesite je i
držite uz ostale osobne dokumente.
Kad kupujete rabljeno vozilo:
-

provjerite jeste li dobili kodnu karticu,
-


za memoriranje ključeva obratite se


mreži CITROËN, kako biste bili sigurni
da se vozilo može pokrenuti samo
ključevima koje posjedujete.
Ako se vozite sa zaključanim vratima,


to može otežati spasiteljima pristup
kabini u slučaju nesreće.
Radi sigurnosti (ako su u vozilu djeca),
izvadite ključ iz kontakt brave kad izlazite iz
vozila, čak i kratkotrajno.
