CITROEN JUMPER 2017 Upute Za Rukovanje (in Croatian)

49
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

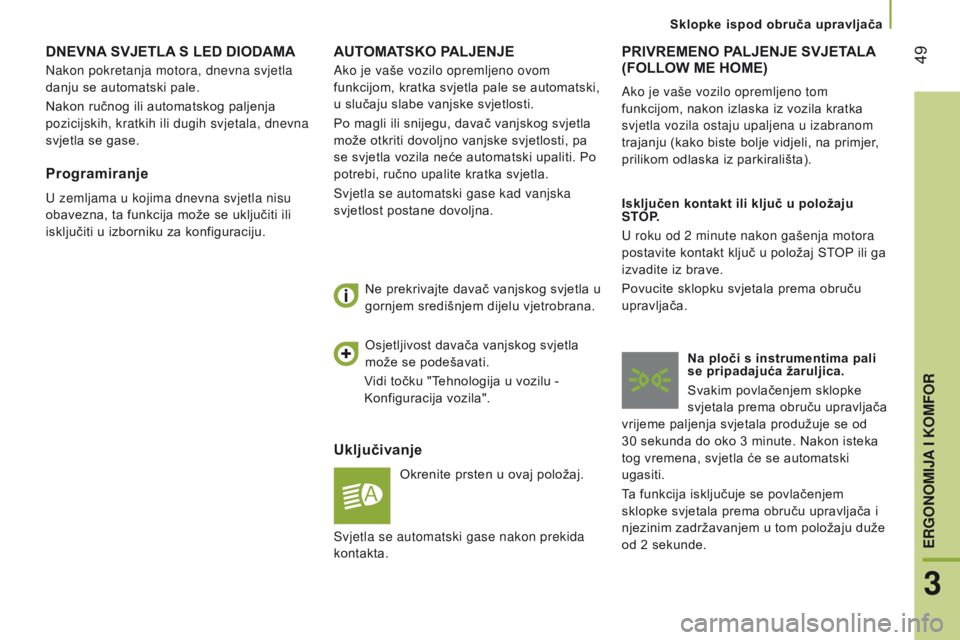

AUTOMATSKO PALJENJE
Uključivanje
Okrenite prsten u ovaj položaj.
Ne prekrivajte davač vanjskog svjetla u
gornjem središnjem dijelu vjetrobrana.
PRIVREMENO PALJENJE SVJETALA
(FOLLOW ME HOME)
Isključen kontakt ili ključ u položaju
STo
P.
U roku od 2
minute nakon gašenja motora
postavite kontakt ključ u položaj STOP ili ga
izvadite iz brave.
Povucite sklopku svjetala prema obruču
upravljača.
Na ploči s instrumentima pali
se pripadajuća žaruljica.
Svakim povlačenjem sklopke
svjetala prema obruču upravljača
vrijeme paljenja svjetala produžuje se od
30
sekunda do oko 3 minute. Nakon isteka
tog vremena, svjetla će se automatski
ugasiti.
Ta funkcija isključuje se povlačenjem
sklopke svjetala prema obruču upravljača i
njezinim zadržavanjem u tom položaju duže
od 2
sekunde.
Ako je vaše vozilo opremljeno tom
funkcijom, nakon izlaska iz vozila kratka
svjetla vozila ostaju upaljena u izabranom
trajanju (kako biste bolje vidjeli, na primjer,
prilikom odlaska iz parkirališta).
Osjetljivost davača vanjskog svjetla
može se podešavati.
Vidi točku "Tehnologija u vozilu -
Konfiguracija vozila".
Ako je vaše vozilo opremljeno ovom
funkcijom, kratka svjetla pale se automatski,
u slučaju slabe vanjske svjetlosti.
Po magli ili snijegu, davač vanjskog svjetla
može otkriti dovoljno vanjske svjetlosti, pa
se svjetla vozila neće automatski upaliti. Po
potrebi, ručno upalite kratka svjetla.
Svjetla se automatski gase kad vanjska
svjetlost postane dovoljna.
DNEVNA
SVJETLA S LED DIODAMA
Nakon pokretanja motora, dnevna svjetla
danju se automatski pale.
Nakon ručnog ili automatskog paljenja
pozicijskih, kratkih ili dugih svjetala, dnevna
svjetla se gase.
Programiranje
U zemljama u kojima dnevna svjetla nisu
obavezna, ta funkcija može se uključiti ili
isključiti u izborniku za konfiguraciju.
Svjetla se automatski gase nakon prekida
kontakta.
3
ERGoNomIJa I KomFoR
Sklopke ispod obruča upravljača

50
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

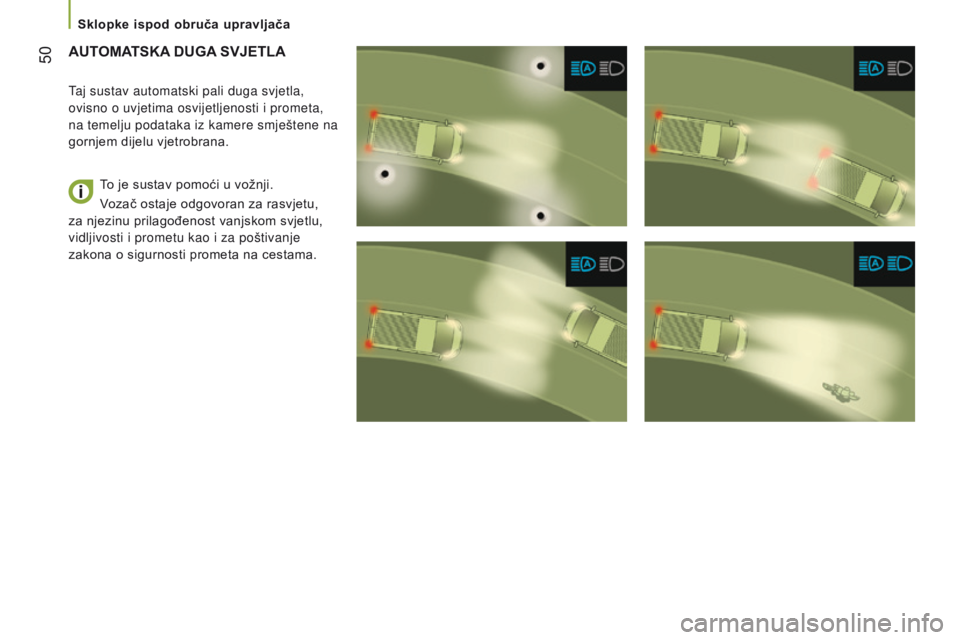

AUTOMATSKA DUGA SVJETLA
Taj sustav automatski pali duga svjetla,
ovisno o uvjetima osvijetljenosti i prometa,
na temelju podataka iz kamere smještene na
gornjem dijelu vjetrobrana.
To je sustav pomoći u vožnji.
Vozač ostaje odgovoran za rasvjetu,
za njezinu prilagođenost vanjskom svjetlu,
vidljivosti i prometu kao i za poštivanje
zakona o sigurnosti prometa na cestama.
Sklopke ispod obruča upravljača

51
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

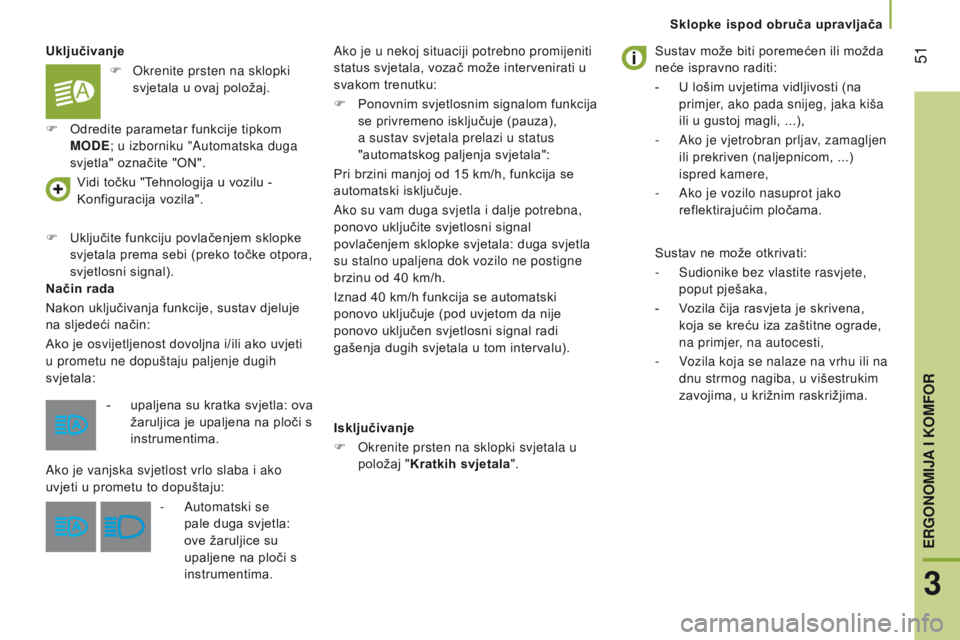

Uključivanje
Način rada
Nakon uključivanja funkcije, sustav djeluje
na sljedeći način:
Ako je osvijetljenost dovoljna i/ili ako uvjeti
u prometu ne dopuštaju paljenje dugih
svjetala:Vidi točku "Tehnologija u vozilu -
Konfiguracija vozila".
F
Uključite funkciju povlačenjem sklopke


svjetala prema sebi (preko točke otpora,
svjetlosni signal). Ako je u nekoj situaciji potrebno promijeniti
status svjetala, vozač može intervenirati u
svakom trenutku:
F
Ponovnim svjetlosnim signalom funkcija


se privremeno isključuje (pauza),
a sustav svjetala prelazi u status
"automatskog paljenja svjetala":
Pri brzini manjoj od 15 km/h, funkcija se
automatski isključuje.
Ako su vam duga svjetla i dalje potrebna,
ponovo uključite svjetlosni signal
povlačenjem sklopke svjetala: duga svjetla
su stalno upaljena dok vozilo ne postigne
brzinu od 40 km/h.
Iznad 40 km/h funkcija se automatski
ponovo uključuje (pod uvjetom da nije
ponovo uključen svjetlosni signal radi
gašenja dugih svjetala u tom intervalu).
Isključivanje
F
Okrenite prsten na sklopki svjetala u


položaj "Kratkih svjetala". Sustav može biti poremećen ili možda
neće ispravno raditi:
-

U lošim uvjetima vidljivosti (na

primjer, ako pada snijeg, jaka kiša
ili u gustoj magli, ...),
-

Ako je vjetrobran prljav
, zamagljen
ili prekriven (naljepnicom, ...)
ispred kamere,
-

Ako je vozilo nasuprot jako

reflektirajućim pločama.
Sustav ne može otkrivati:
-

Sudionike bez vlastite rasvjete,

poput pješaka,
-

V
ozila čija rasvjeta je skrivena,
koja se kreću iza zaštitne ograde,
na primjer, na autocesti,
-

V
ozila koja se nalaze na vrhu ili na
dnu strmog nagiba, u višestrukim
zavojima, u križnim raskrižjima.
-

upaljena su kratka svjetla: ova

žaruljica je upaljena na ploči s
instrumentima.
Ako je vanjska svjetlost vrlo slaba i ako
uvjeti u prometu to dopuštaju: -

Automatski se

pale duga svjetla:
ove žaruljice su
upaljene na ploči s
instrumentima.
F
Okrenite prsten na sklopki


svjetala u ovaj položaj.
F
Odredite parametar funkcije tipkom


mod

E; u izborniku "Automatska duga
svjetla" označite "ON".
3
ERGONOMIJA I KOMFOR
Sklopke ispod obruča upravljača

52
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

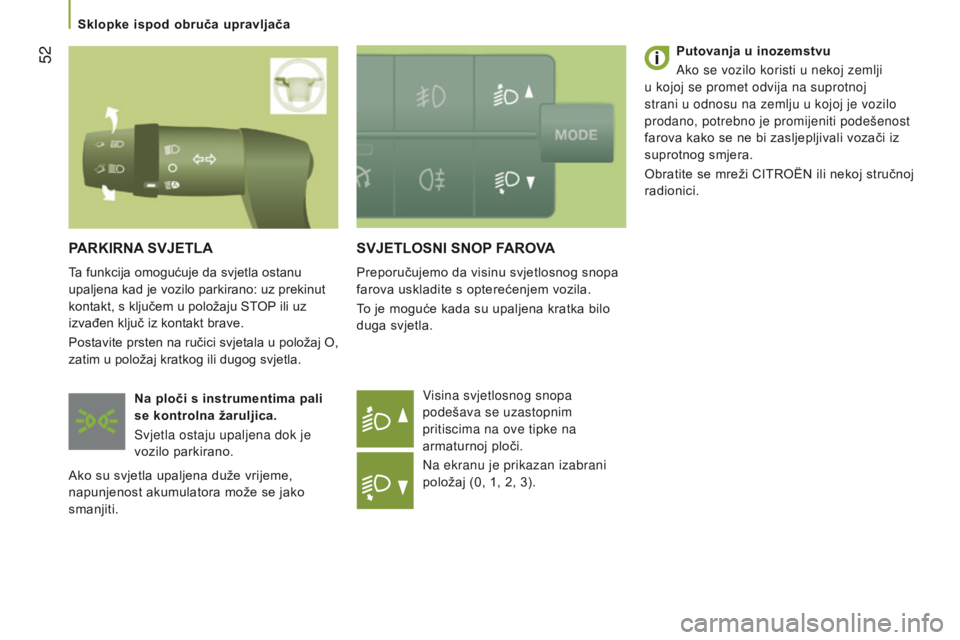

SVJETLOSNI SNOP FAROVA
Preporučujemo da visinu svjetlosnog snopa
farova uskladite s opterećenjem vozila.
To je moguće kada su upaljena kratka bilo
duga svjetla.Visina svjetlosnog snopa
podešava se uzastopnim
pritiscima na ove tipke na
armaturnoj ploči.
Na ekranu je prikazan izabrani
položaj (0, 1, 2, 3).
PARKIRNA SVJETLA
Ta funkcija omogućuje da svjetla ostanu
upaljena kad je vozilo parkirano: uz prekinut
kontakt, s ključem u položaju STOP ili uz
izvađen ključ iz kontakt brave.
Postavite prsten na ručici svjetala u položaj
O,
zatim u položaj kratkog ili dugog svjetla.
Na ploči s instrumentima pali
se kontrolna žaruljica.
Svjetla ostaju upaljena dok je
vozilo parkirano.
Ako su svjetla upaljena duže vrijeme,
napunjenost akumulatora može se jako
smanjiti. Putovanja u inozemstvu
Ako se vozilo koristi u nekoj zemlji
u kojoj se promet odvija na suprotnoj
strani u odnosu na zemlju u kojoj je vozilo
prodano, potrebno je promijeniti podešenost
farova kako se ne bi zasljepljivali vozači iz
suprotnog smjera.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Sklopke ispod obruča upravljača

53
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

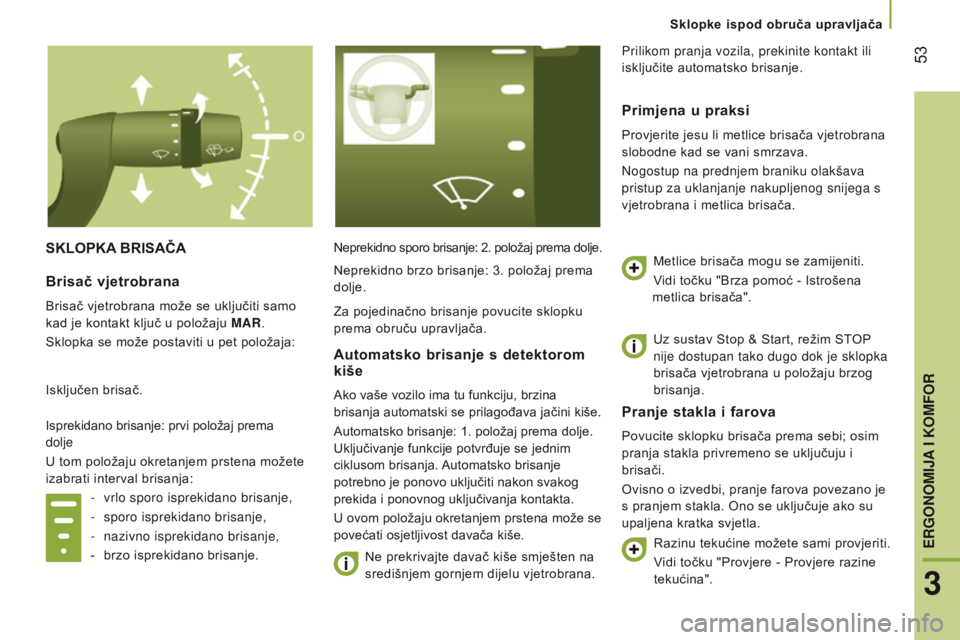

SKLOPKA BRISAČANeprekidno sporo brisanje: 2. položaj prema dolje.
Ne prekrivajte davač kiše smješten na
središnjem gornjem dijelu vjetrobrana.
Pranje stakla i farova
Povucite sklopku brisača prema sebi; osim
pranja stakla privremeno se uključuju i
brisači.
Ovisno o izvedbi, pranje farova povezano je
s pranjem stakla. Ono se uključuje ako su
upaljena kratka svjetla.
Brisač vjetrobrana
Brisač vjetrobrana može se uključiti samo
kad je kontakt ključ u položaju ma R.
Sklopka se može postaviti u pet položaja:
Isključen brisač.
Isprekidano brisanje: prvi položaj prema
dolje
U tom položaju okretanjem prstena možete
izabrati interval brisanja:
-

vrlo sporo isprekidano brisanje,
-


sporo isprekidano brisanje,
-


nazivno isprekidano brisanje,
-


brzo isprekidano brisanje.
Automatsko brisanje s detektorom
kiše
Ako vaše vozilo ima tu funkciju, brzina
brisanja automatski se prilagođava jačini kiše.
Automatsko brisanje: 1. položaj prema dolje.
Uključivanje funkcije potvrđuje se jednim
ciklusom brisanja. Automatsko brisanje
potrebno je ponovo uključiti nakon svakog
prekida i ponovnog uključivanja kontakta.
U ovom položaju okretanjem prstena može se
povećati osjetljivost davača kiše.
Primjena u praksi
Provjerite jesu li metlice brisača vjetrobrana
slobodne kad se vani smrzava.
Nogostup na prednjem braniku olakšava
pristup za uklanjanje nakupljenog snijega s
vjetrobrana i metlica brisača.Metlice brisača mogu se zamijeniti.
Vidi točku "Brza pomoć - Istrošena
metlica brisača".
Razinu tekućine možete sami provjeriti.
Vidi točku "Provjere - Provjere razine
tekućina".
Neprekidno brzo brisanje: 3. položaj prema
dolje.
Za pojedinačno brisanje povucite sklopku
prema obruču upravljača.
Uz sustav Stop & Start, režim ST

OP
nije dostupan tako dugo dok je sklopka
brisača vjetrobrana u položaju brzog
brisanja.
Prilikom pranja vozila, prekinite kontakt ili
isključite automatsko brisanje.
3
ERGoNomIJa I KomFoR
Sklopke ispod obruča upravljača

54
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

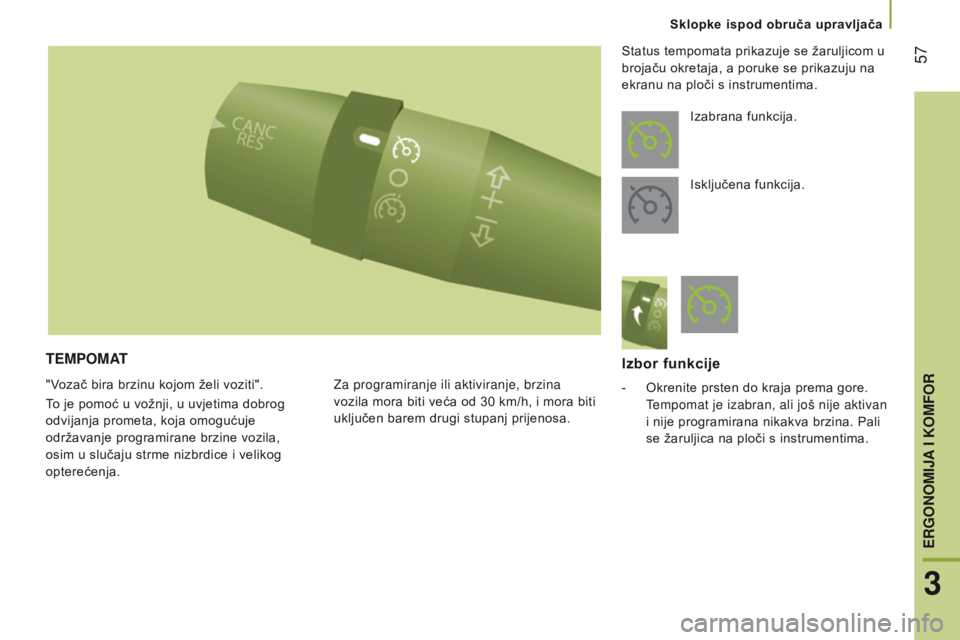

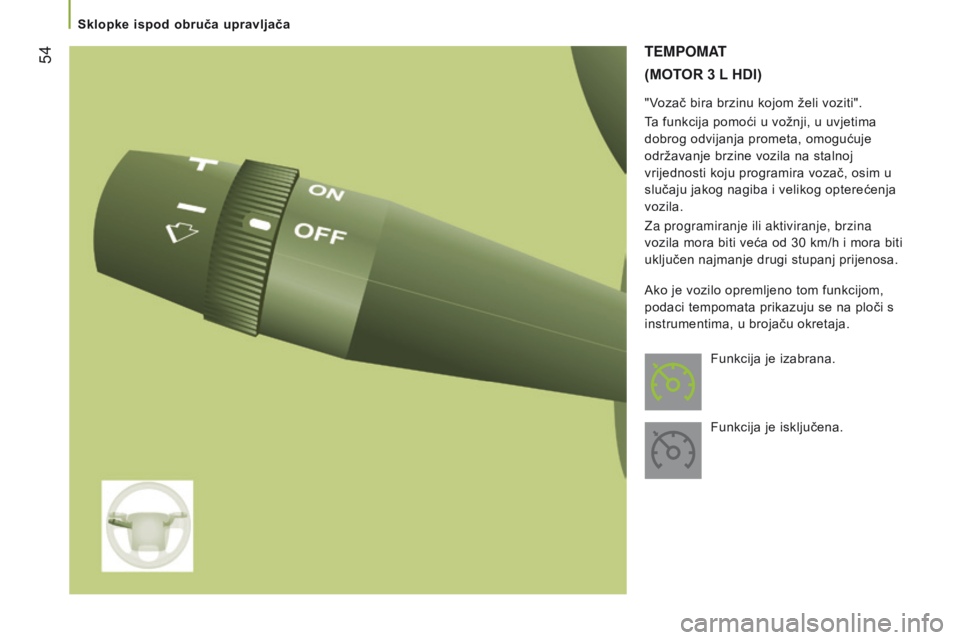

TEmPomaT
(M
OTOR 3 L
HD
I )
"Vozač bira brzinu kojom želi voziti".
Ta funkcija pomoći u vožnji, u uvjetima
dobrog odvijanja prometa, omogućuje
održavanje brzine vozila na stalnoj
vrijednosti koju programira vozač, osim u
slučaju jakog nagiba i velikog opterećenja
vozila.
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 30
km/h i mora biti
uključen najmanje drugi stupanj prijenosa.
Funkcija je izabrana.
Funkcija je isključena.
Ako je vozilo opremljeno tom funkcijom,
podaci tempomata prikazuju se na ploči s
instrumentima, u brojaču okretaja.
Sklopke ispod obruča upravljača

55
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

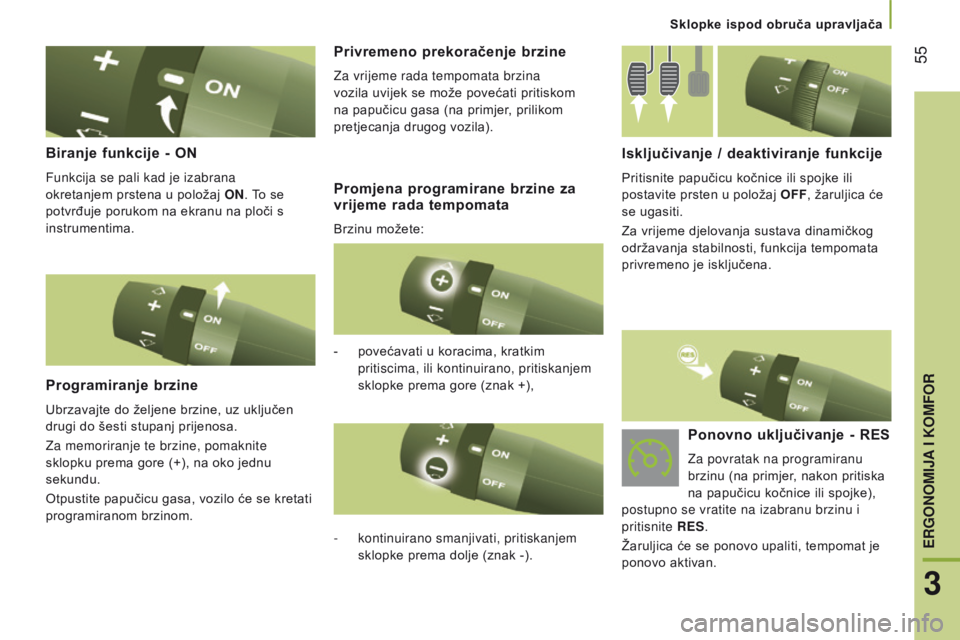

Biranje funkcije - ON
Funkcija se pali kad je izabrana
okretanjem prstena u položaj o N. To se
potvrđuje porukom na ekranu na ploči s
instrumentima.
Programiranje brzine
Ubrzavajte do željene brzine, uz uključen
drugi do šesti stupanj prijenosa.
Za memoriranje te brzine, pomaknite
sklopku prema gore (+), na oko jednu
sekundu.
Otpustite papučicu gasa, vozilo će se kretati
programiranom brzinom.
Isključivanje / deaktiviranje funkcije
Pritisnite papučicu kočnice ili spojke ili
postavite prsten u položaj OFF, žaruljica će
se ugasiti.
Za vrijeme djelovanja sustava dinamičkog
održavanja stabilnosti, funkcija tempomata
privremeno je isključena.
-

povećavati u koracima, kratkim


pritiscima, ili kontinuirano, pritiskanjem
sklopke prema gore (znak +),
Privremeno prekoračenje brzine
Za vrijeme rada tempomata brzina
vozila uvijek se može povećati pritiskom
na papučicu gasa (na primjer, prilikom
pretjecanja drugog vozila).
-

kontinuirano smanjivati, pritiskanjem

sklopke prema dolje (znak -).
Ponovno uključivanje - RES
Za povratak na programiranu
brzinu (na primjer, nakon pritiska
na papučicu kočnice ili spojke),
postupno se vratite na izabranu brzinu i
pritisnite RES.
Žaruljica će se ponovo upaliti, tempomat je
ponovo aktivan.
Promjena programirane brzine za
vrijeme rada tempomata
Brzinu možete:
3
ERGONOMIJA I KOMFOR
Sklopke ispod obruča upravljača

56
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

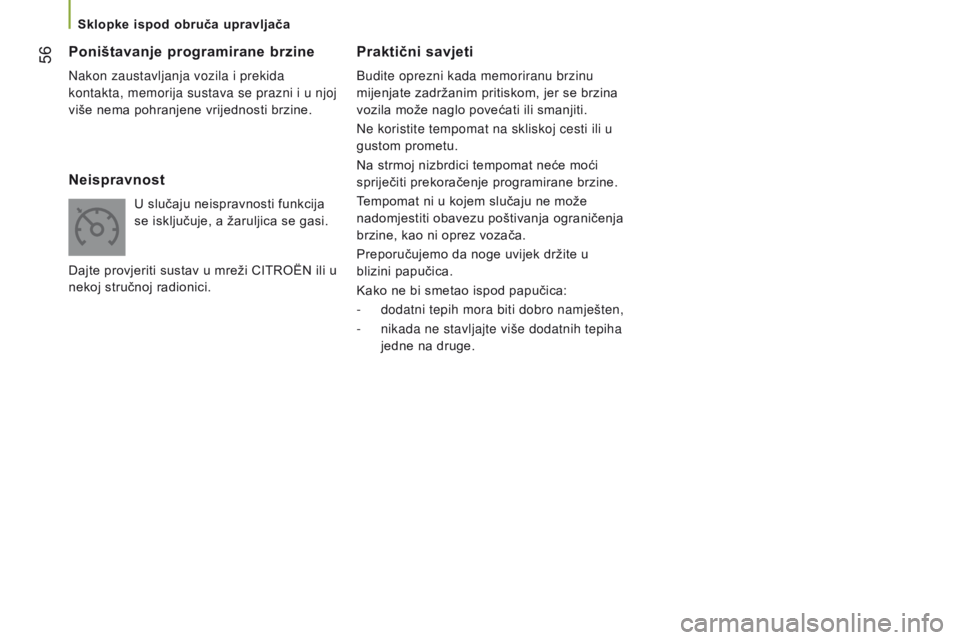

Praktični savjeti
Budite oprezni kada memoriranu brzinu
mijenjate zadržanim pritiskom, jer se brzina
vozila može naglo povećati ili smanjiti.
Ne koristite tempomat na skliskoj cesti ili u
gustom prometu.
Na strmoj nizbrdici tempomat neće moći
spriječiti prekoračenje programirane brzine.
Tempomat ni u kojem slučaju ne može
nadomjestiti obavezu poštivanja ograničenja
brzine, kao ni oprez vozača.
Preporučujemo da noge uvijek držite u
blizini papučica.
Kako ne bi smetao ispod papučica:
-
dodatni tepih mora biti dobro namješten,
-


nikada ne stavljajte više dodatnih tepiha

jedne na druge.
Poništavanje programirane brzine
Nakon zaustavljanja vozila i prekida
kontakta, memorija sustava se prazni i u njoj
više nema pohranjene vrijednosti brzine.
Neispravnost
U slučaju neispravnosti funkcija
se isključuje, a žaruljica se gasi.
Dajte provjeriti sustav u mreži CITROËN ili u
nekoj stručnoj radionici.
Sklopke ispod obruča upravljača

57
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
TEmPomaT
"Vozač bira brzinu kojom želi voziti".
To je pomoć u vožnji, u uvjetima dobrog
odvijanja prometa, koja omogućuje
održavanje programirane brzine vozila,
osim u slučaju strme nizbrdice i velikog
opterećenja.Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 30
km/h, i mora biti
uključen barem drugi stupanj prijenosa. Izabrana funkcija.
Isključena funkcija.
Izbor funkcije
- Okrenite prsten do kraja prema gore.

Tempomat je izabran, ali još nije aktivan
i nije programirana nikakva brzina. Pali
se žaruljica na ploči s instrumentima.
Status tempomata prikazuje se žaruljicom u
brojaču okretaja, a poruke se prikazuju na
ekranu na ploči s instrumentima.
3
ERGONOMIJA I KOMFOR
Sklopke ispod obruča upravljača

58
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Prvo
uključivanje /
programiranje
brzine
- Ubrzajte do željene brzine pritiskom na
papučicu gasa.
-

Za memoriranje brzine, pomaknite

sklopku prema gore (+) ili prema dolje.
Uključivanje se potvrđuje porukom na
ekranu na ploči s instrumentima.
Sustav će održavati zadanu brzinu.
Privremeno prekoračenje brzine
Postoji mogućnost privremenog ubrzavanja
do brzine veće od programirane.
Nakon otpuštanja papučice gasa, vozilo se
vraća na programiranu brzinu.
Ponovno uključivanje
- Nakon isključivanja tempomata,
pritisnite ovu tipku. Ponovno uključivanje
potvrđuje se porukom na ekranu na ploči
s instrumentima.
Vozilo se vraća na posljednju programiranu
brzinu.
Ili možete ponoviti postupak "prvog
uključivanja".
Isključivanje (off)
- Pritisnite ovu tipku ili papučicu kočnice
ili spojke. Isključivanje se potvrđuje
porukom na ekranu na ploči s
instrumentima.
Sklopke ispod obruča upravljača
