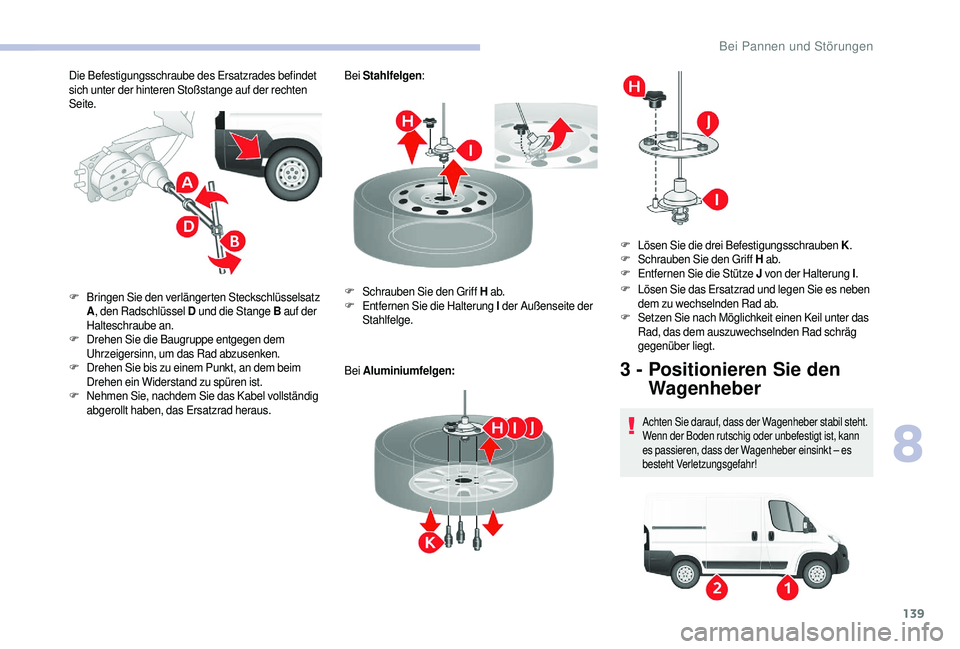

Die Befestigungsschraube des Ersatzrades befindet
sich unter der hinteren Stoßstange auf der rechten
Seite.Bei
Stahlfelgen :
Bei Aluminiumfelgen:
F
B

ringen Sie den verlängerten Steckschlüsselsatz
A, den Radschlüssel D und die Stange B auf der
Halteschraube an.
F
D

rehen Sie die Baugruppe entgegen dem
Uhrzeigersinn, um das Rad abzusenken.
F
D

rehen Sie bis zu einem Punkt, an dem beim
Drehen ein Widerstand zu spüren ist.
F
N

ehmen Sie, nachdem Sie das Kabel vollständig
abgerollt haben, das Ersatzrad heraus. F
S

chrauben Sie den Griff H ab.
F
E

ntfernen Sie die Halterung I der Außenseite der
Stahlfelge. F
L

ösen Sie das Ersatzrad und legen Sie es neben
dem zu wechselnden Rad ab.
F
S

etzen Sie nach Möglichkeit einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
3 ­ Positionieren Sie den Wagenheber
Achten Sie darauf, dass der Wagenheber stabil steht.
Wenn der Boden rutschig oder unbefestigt ist, kann
es passieren, dass der Wagenheber einsinkt – es
besteht Verletzungsgefahr!
F Lösen Sie die drei Befestigungsschrauben K .
F S chrauben Sie den Griff H ab.
F
E

ntfernen Sie die Stütze J von der Halterung I.
8
Bei Pannen und Störungen

140
Achten Sie darauf, den Wagenheber nur an
den Stellen 1 oder 2 unter dem Fahrzeug
anzusetzen, indem Sie sich vergewissern,
dass der Kopf des Wagenhebers unter
dem Auflagebereich des Fahrzeugs richtig
zentriert ist. Andernfalls kann das Fahrzeug
beschädigt werden und/oder der Wagenheber
zusammenbrechen.
Stellen Sie sicher, dass alle Passagiere sicher
sind (ausgestiegen, sich vom Fahrzeug entfernt
befinden).
Bringen Sie niemals Ihre Hände oder Ihren
Kopf in den Radkasten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird. (Verwenden Sie einen Stützbock).
Verwenden Sie auf keinen Fall:
-
d

en Wagenheber für einen anderen Zweck
als zum Anheben des Fahrzeugs,
-
ei

nen anderen als den vom Hersteller
mitgelieferten Wagenheber. Der Wagenheber darf nur bei einer
Reifenpanne/bei einem Reifenschaden zum
Radwechsel verwendet werden.
Der Wagenheber ist wartungsfrei.
Der Wagenheber entspricht den europäischen
Normen, wie in der Maschinen-Richtlinie
2006/42/EG
definiert.
Bestimmte Teile des Wagenhebers wie
Schraubgewinde oder Gelenkverbindung können
Verletzungen verursachen. Vermeiden Sie es, sie
zu berühren.
Entfernen Sie vorsichtig alle Spuren von Schmier fett.
Vor ne

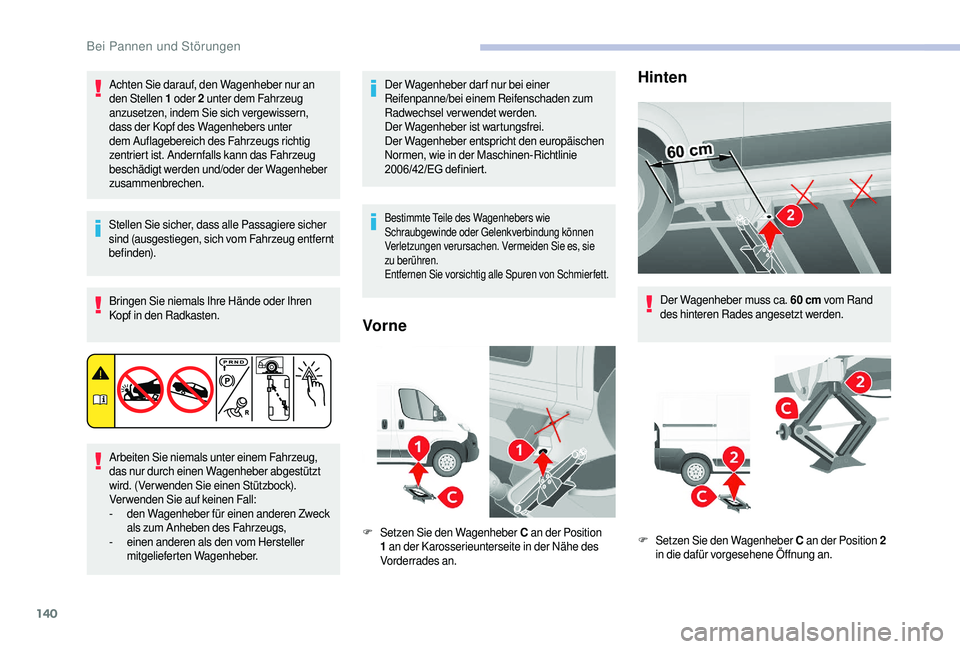

F Setzen Sie den Wagenheber C an der Position
1 an der Karosserieunterseite in der Nähe des
Vorderrades an.
Hinten
Der Wagenheber muss ca. 60 cm vom Rand
d es hinteren Rades angesetzt werden.
F
S

etzen Sie den Wagenheber C an der Position 2
in die dafür vorgesehene Öffnung an.
Bei Pannen und Störungen

141
Besonderheit mit seitlichem Trittbrett

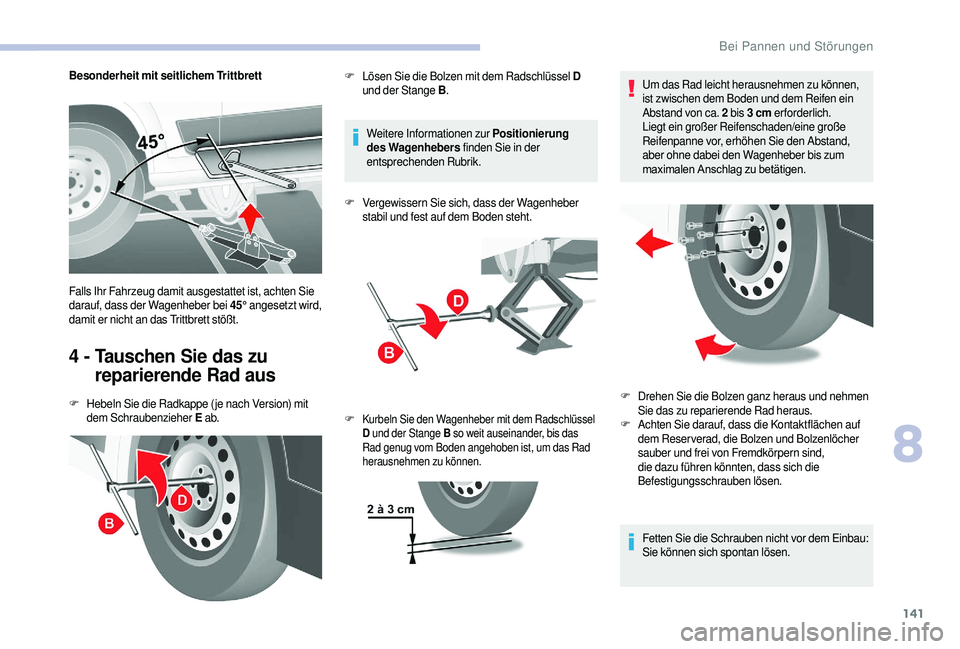

4 ­ Tauschen Sie das zu reparierende Rad aus
F Hebeln Sie die Radkappe ( je nach Version) mit
dem Schraubenzieher E ab. Weitere Informationen zur Positionierung
des Wagenhebers
finden Sie in der
entsprechenden Rubrik.
F
V
ergewissern Sie sich, dass der Wagenheber
stabil und fest auf dem Boden steht.
Falls Ihr Fahrzeug damit ausgestattet ist, achten Sie
darauf, dass der Wagenheber bei 45° angesetzt wird,
damit er nicht an das Trittbrett stößt. F
L
ösen Sie die Bolzen mit dem Radschlüssel D
und der Stange B.
F Kurbeln Sie den Wagenheber mit dem Radschlüssel
D und der Stange B so weit auseinander, bis das
Rad genug vom Boden angehoben ist, um das Rad
herausnehmen zu können.
Um das Rad leicht herausnehmen zu können,
ist zwischen dem Boden und dem Reifen ein
Abstand von ca. 2


bis 3 cm erforderlich.
Liegt ein großer Reifenschaden/eine große
Reifenpanne vor, erhöhen Sie den Abstand,
aber ohne dabei den Wagenheber bis zum
maximalen
Anschlag zu betätigen.
Fetten Sie die Schrauben nicht vor dem Einbau:
Sie können sich spontan lösen.
F
D

rehen Sie die Bolzen ganz heraus und nehmen
Sie das zu reparierende Rad heraus.
F
A

chten Sie darauf, dass die Kontaktflächen auf
dem Reserverad, die Bolzen und Bolzenlöcher
sauber und frei von Fremdkörpern sind,
die dazu führen könnten, dass sich die
Befestigungsschrauben lösen.
8
Bei Pannen und Störungen

142
Drehen Sie die Radschrauben in dieser
Reihenfolge ein.

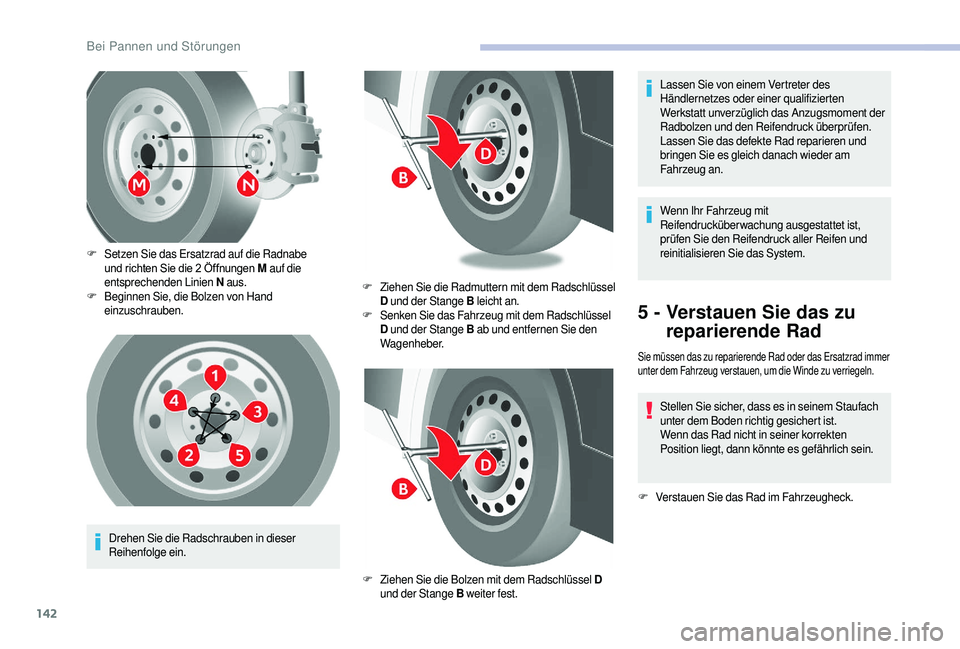

F
S

etzen Sie das Ersatzrad auf die Radnabe
und richten Sie die 2 Öffnungen M
auf die
entsprechenden Linien N aus.
F
B
eginnen Sie, die Bolzen von Hand
einzuschrauben. F
Z
iehen Sie die Radmuttern mit dem Radschlüssel

D und der Stange B leicht an.
F
S
enken Sie das Fahrzeug mit dem Radschlüssel
D und der Stange B ab und entfernen Sie den
Wagenheber.
F
Z
iehen Sie die Bolzen mit dem Radschlüssel D
und der Stange B weiter fest. Wenn Ihr Fahrzeug mit
Reifendrucküberwachung ausgestattet ist,
prüfen Sie den Reifendruck aller Reifen und
reinitialisieren Sie das System.
5 ­ Verstauen Sie das zu
reparierende Rad
Sie müssen das zu reparierende Rad oder das Ersatzrad immer
unter dem Fahrzeug verstauen, um die Winde zu verriegeln.
Stellen Sie sicher, dass es in seinem Staufach
unter dem Boden richtig gesichert ist.
Wenn das Rad nicht in seiner korrekten
Position liegt, dann könnte es gefährlich sein.
F
V

erstauen Sie das Rad im Fahrzeugheck.
Lassen Sie von einem Vertreter des
Händlernetzes oder einer qualifizierten
Werkstatt unverzüglich das Anzugsmoment der
Radbolzen und den Reifendruck überprüfen.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Bei Pannen und Störungen

143
Bei Stahlfelgen :
Bei Aluminiumfelgen:
Für weitere Informationen zu den Kenndaten
und insbesondere zum Reifendruckaufkleber
siehe entsprechende Rubrik.
F
Be

festigen Sie die Halterung I an der Außenseite.
F
S

chrauben Sie den Griff H fest, um die Halterung
und die Stahlfelge fest zu verbinden.
F
P

ositionieren Sie die Stütze J am Träger I.
F
Be

festigen Sie den Griff H .
F
Be

festigen Sie die drei Befestigungsschrauben K
des Trägers I an der Aluminiumfelge. F
B

ringen Sie den verlängerten Steckschlüsselsatz
A, den Radschlüssel D und die Stange B auf der
Halteschraube an.
F
D

rehen Sie die Baugruppe im Uhrzeigersinn, um
das Kabel vollständig aufzurollen und das Rad
unter das Fahrzeug zu ziehen.
F
Ü

berprüfen Sie, dass das Rad waagerecht am
Fahrzeugboden anliegt und dass die Kerbe der
Winde sichtbar ist.
F
V

erstauen Sie die Werkzeug und die Radkappe
( je nach Version).Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
V

erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs
­
o
der
Lösungsmittel,
F
v

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F
w

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer mehrere Minuten lang
ausgeschaltet sein, Gefahr schwerer
Verbrennungen!
F
B

erühren Sie die Lampe nicht mit den
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwerfer nicht zerstört werden,
ist es wichtig, dass nur Glühlampen mit UV-
Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
8
Bei Pannen und Störungen

144
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Glühlampen­ oder
Lampentypen

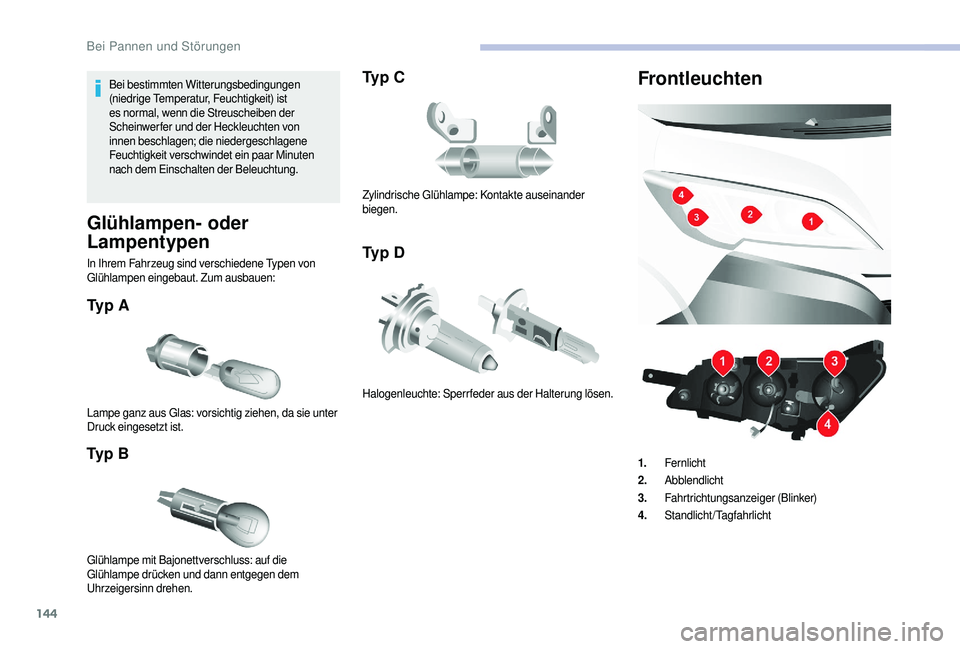

In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Zum ausbauen:
Ty p A
Ty p B
Lampe ganz aus Glas: vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Ty p C
Ty p D
Glühlampe mit Bajonettverschluss: auf die
Glühlampe drücken und dann entgegen dem
Uhrzeigersinn drehen. Zylindrische Glühlampe: Kontakte auseinander
biegen.
Halogenleuchte: Sperrfeder aus der Halterung lösen.
Frontleuchten
1.
Fernlicht
2. Abblendlicht
3. Fahrtrichtungsanzeiger (Blinker)
4. Standlicht/Tagfahrlicht
Bei Pannen und Störungen

145
Wenn nötig, können Sie den Leuchtenblock wie folgt
ausbauen:
F
B
auen Sie je nach Vertriebsland das
Schaumelement
für extremen Kälteschutz aus,
i

ndem Sie es seitlich nach außen schieben.
F
T

rennen Sie den elektrischen Steckverbinder,
indem Sie seinen Sicherungsring entfernen.
F
L

ösen Sie die beiden Befestigungsschrauben der
Scheinwerfer.
F
B

ewegen Sie den Scheinwerfer in Richtung
Fahrzeugmitte, um ihn aus den Gleitstücken zu
ziehen. Achten Sie dabei auf der linken Seite auf
die Motorhaubenstütze.
Glühlampen des Fernlichts
Ty p D , H7- 5 5 W
F E ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
T

rennen Sie den elektrischen Steckverbinder.
F
L

ösen Sie die Sperrfeder, indem Sie auf die
mittlere Klammer drücken.
F
W

echseln Sie die Glühlampe aus und achten Sie
dabei darauf, dass der metallische Teil auf die
Rille der Leuchte ausgerichtet ist.
Glühlampen des Abblendlichts
Ty p D , H7-55 W
F E ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
T

rennen Sie den elektrischen Steckverbinder.
F
L

ösen Sie die Sperrfeder, indem Sie auf die
mittlere Klammer drücken.
F
W

echseln Sie die Glühlampe aus und achten Sie
dabei darauf, dass der metallische Teil auf die
Rillen der Leuchte ausgerichtet ist.
Fahrtrichtungsanzeiger (Blinker)
Ty p A , W Y21W – 21W
F E ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
D

rehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.
F
W

echseln Sie die Glühlampe aus.
F
Ö

ffnen Sie die Motorhaube und sichern Sie sie
mit der Motorhaubenstütze.
F
G

reifen Sie, um an die Lampen und Glühlampen
zu gelangen, mit der Hand hinter den
Leuchtenblock. Ty p A
, W21/5W – 21W und 5W
F
E
ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
D
rehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.
F
W
echseln Sie die Glühlampe aus.
Standlicht/Tagfahrlicht
LED
­T
agfahrlicht
Die LEDs (Leuchtdioden) dienen sowohl als
Standlicht als auch als Tagfahrlicht.
Wenn Ihr Fahrzeug mit einem LED-Tagfahrlicht
ausgestattet ist, wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes.
8
Bei Pannen und Störungen

146

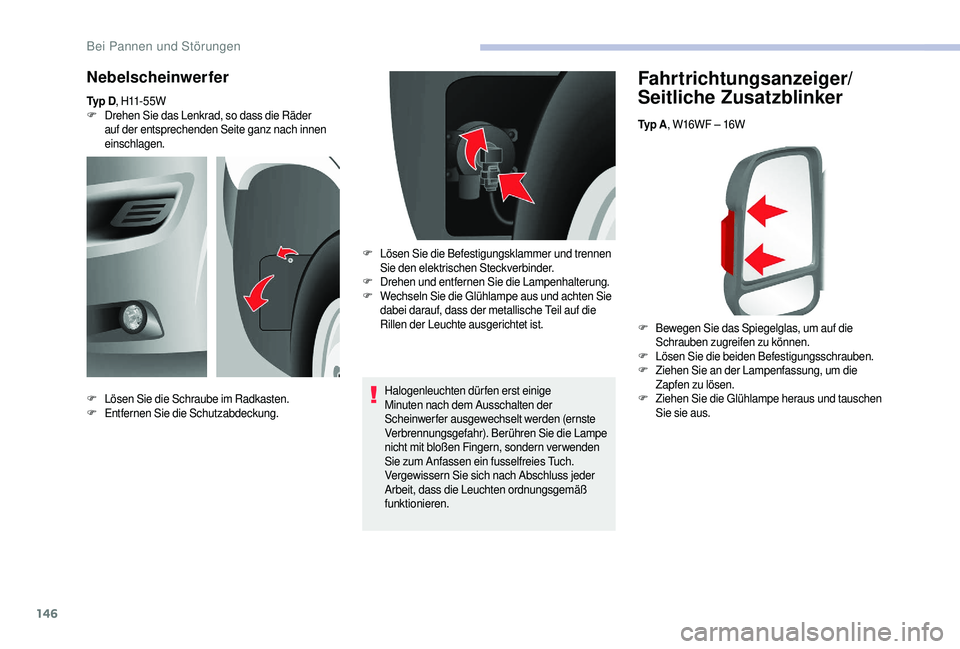

Fahrtrichtungsanzeiger/
Seitliche Zusatzblinker
Ty p A, W16WF – 16W
F
B
ewegen Sie das Spiegelglas, um auf die
Schrauben zugreifen zu können.
F
L

ösen Sie die beiden Befestigungsschrauben.
F
Z

iehen Sie an der Lampenfassung, um die
Zapfen zu lösen.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Nebelscheinwerfer
Ty p D , H11 - 5 5 W
F D rehen Sie das Lenkrad, so dass die Räder
auf der entsprechenden Seite ganz nach innen
einschlagen.
Halogenleuchten dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden (ernste
Verbrennungsgefahr). Berühren Sie die Lampe
nicht mit bloßen Fingern, sondern verwenden
Sie zum Anfassen ein fusselfreies Tuch.
Vergewissern Sie sich nach Abschluss jeder
Arbeit, dass die Leuchten ordnungsgemäß
funktionieren.
F
L

ösen Sie die Schraube im Radkasten.
F
E

ntfernen Sie die Schutzabdeckung. F
L

ösen Sie die Befestigungsklammer und trennen
Sie den elektrischen Steckverbinder.
F
D

rehen und entfernen Sie die Lampenhalterung.
F
W

echseln Sie die Glühlampe aus und achten Sie
dabei darauf, dass der metallische Teil auf die
Rillen der Leuchte ausgerichtet ist.
Bei Pannen und Störungen

147
Ty p C , 12V 10 W – 10 W
Seitliche Standleuchten
Ty p A , W5W – 5W
Deckenleuchten
F Wenn Ihr Fahrzeug mit diesen Leuchten (L4-
Körper) ausgestattet ist, dann lösen Sie die
beiden Befestigungsschrauben.
F
Z

iehen Sie an der Lampenfassung, um die
Zapfen zu lösen.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus. Vorne/Hinten
F D rücken Sie auf den mit dem Pfeil
gekennzeichneten Punkt und ziehen Sie die
Deckenleuchte heraus.
F
Ö

ffnen Sie die Schutzkappe.
F
W

echseln Sie die Glühlampe, indem Sie die
beiden Kontakte auseinander biegen.
F
V

ergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.
F
S

chließen Sie die Schutzkappe.
F
S

etzen Sie die Deckenleuchte in die Halterung
ein und vergewissern Sie sich, dass sie richtig
eingerastet ist.
Heckleuchten
1. Bremsleuchten
Ty p B ,
P21W – 21W
2. Brems
­
/
Standleuchten
Ty p B ,


P21/5W – 21W und 5W
3. Fahrtrichtungsanzeiger (Blinker)
Ty p B ,


PY21W – 21W
4. Rückfahrleuchten
Ty p A , W16W – 16W
5. Nebelschlussleuchte
Ty p A , W16W – 16W
Für weitere Informationen zu den Ar ten von
Glühbirnen siehe die entsprechende Rubrik.
8
Bei Pannen und Störungen

148
Kennzeichenbeleuchtung
Ty p C , C5W – 5W
F
D
rücken Sie auf den mit dem Pfeil
gekennzeichneten Punkt und entfernen Sie die
durchsichtige Kunststoffabdeckung.
F
E

ntnehmen Sie die defekte Glühlampe, indem
Sie die beiden Kontakte auseinander spreizen.
F
V

ergewissern Sie sich, dass die neue Glühlampe
richtig zwischen den beiden Kontakten einrastet.
F
Se

tzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf, um sie einzurasten.
F
S

uchen Sie die defekte Glühlampe und öffnen
Sie dann die hinteren Türen.
F
G

ehen Sie zum Wiedereinbau jeder
Glühbirne in umgekehrter Reihenfolge vor.
F
L

ösen Sie die 7


Befestigungsschrauben der
entsprechenden Zugangsklappe (Kastenwagen)
und entnehmen Sie diese
oder
F
z

iehen Sie am Griff der Zugangsklappe, um diese
zu lösen (Kombi).
F
D

rücken Sie auf die mittlere Lasche, um den
Steckverbinder zu trennen.
F
E

ntfernen Sie die beiden Befestigungsmuttern
des transparenten Leuchtenblocks.
F
Z

iehen Sie den transparenten Leuchtenblock von
außen heraus. F
L

ösen Sie die 6


Befestigungsschrauben der
Lampenfassung.
F
D

rücken Sie die 3


Haltelaschen auseinander und
nehmen Sie die Glühlampe aus der Fassung.
F
W

echseln Sie die Glühlampe aus.
Bei Pannen und Störungen
