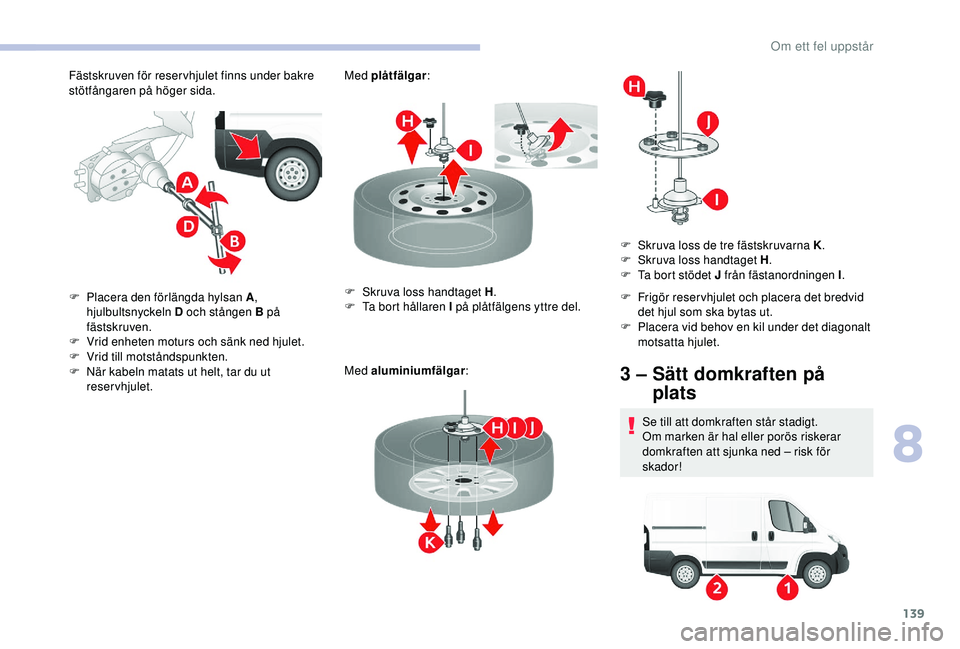

139
Fästskruven för reser vhjulet finns under bakre
stötfångaren på höger sida.Med plåtfälgar
:
Med aluminiumfälgar :
F

P
lacera den förlängda hylsan A ,
hjulbultsnyckeln D och stången B på
fästskruven.
F

V
rid enheten moturs och sänk ned hjulet.
F

V
rid till motståndspunkten.
F

N
är kabeln matats ut helt, tar du ut
reservhjulet. F

S
kruva loss handtaget H.
F

T
a bort hållaren I på plåtfälgens yttre del.F

F
rigör reser vhjulet och placera det bredvid
det hjul som ska bytas ut.
F

P
lacera vid behov en kil under det diagonalt
motsatta hjulet.
3 – Sätt domkraften på plats
Se till att domkraften står stadigt.
Om marken är hal eller porös riskerar
domkraften att sjunka ned – risk för
skador!
F

S
kruva loss de tre fästskruvarna K
.
F

S
kruva loss handtaget H
.
F

T
a bort stödet J från fästanordningen I
.
8
Om ett fel uppstår

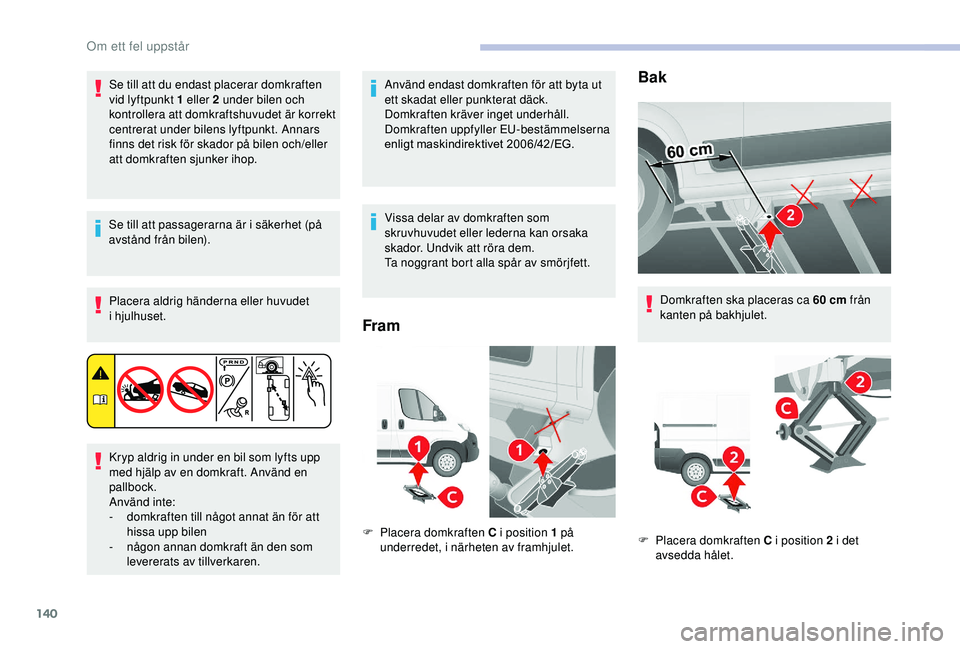

140
Se till att du endast placerar domkraften
vid lyftpunkt 1 eller 2 under bilen och
kontrollera att domkraftshuvudet är korrekt
centrerat under bilens lyftpunkt. Annars
finns det risk för skador på bilen och/eller
att domkraften sjunker ihop.
Se till att passagerarna är i
säkerhet (på
avstånd från bilen).
Placera aldrig händerna eller huvudet
i


hjulhuset.
Kryp aldrig in under en bil som lyfts upp
med hjälp av en domkraft. Använd en
pallbock.
Använd inte:
-

d
omkraften till något annat än för att
hissa upp bilen
-

n
ågon annan domkraft än den som
levererats av tillverkaren. Använd endast domkraften för att byta ut
ett skadat eller punkterat däck.
Domkraften kräver inget underhåll.
Domkraften uppfyller EU-bestämmelserna
enligt maskindirektivet 2006/42/EG.
Vissa delar av domkraften som
skruvhuvudet eller lederna kan orsaka
skador. Undvik att röra dem.
Ta noggrant bort alla spår av smörjfett.
Fram
F Placera domkraften C i
position 1 på
underredet, i närheten av framhjulet.
Bak
Domkraften ska placeras ca 60 cm från
ka nten på bakhjulet.
F

P
lacera domkraften C i position 2 i det
avsedda hålet.
Om ett fel uppstår

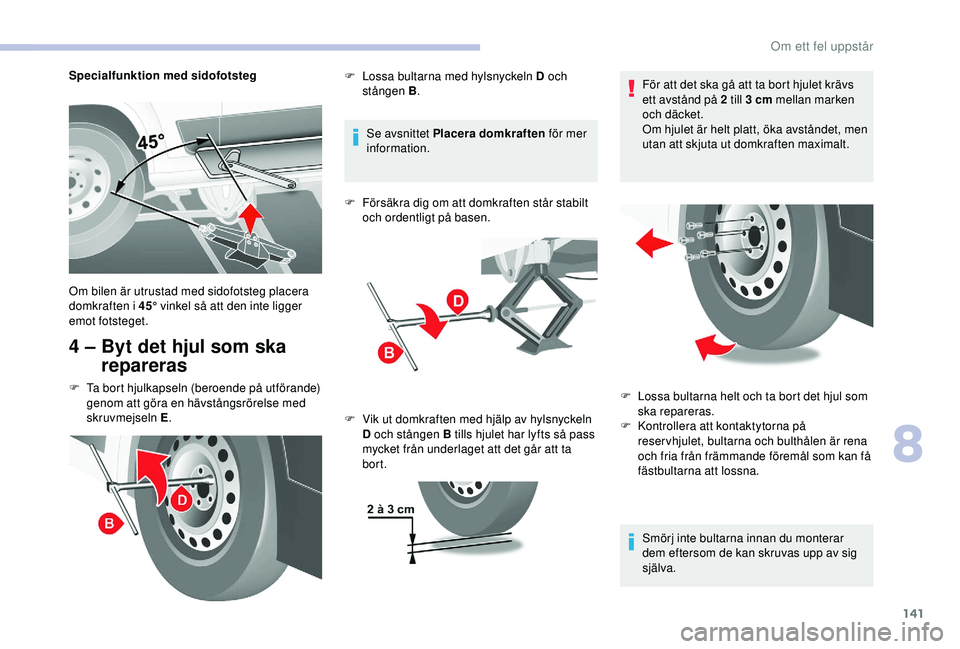

141
Specialfunktion med sidofotsteg
4 – Byt det hjul som ska repareras
F Ta bort hjulkapseln (beroende på utförande)
genom att göra en hävstångsrörelse med
skruvmejseln E . Se avsnittet Placera domkraften
för mer
information.
F
F
örsäkra dig om att domkraften står stabilt
och ordentligt på basen.
Om bilen är utrustad med sidofotsteg placera
domkraften i 45°
vinkel så att den inte ligger
emot fotsteget. F
L
ossa bultarna med hylsnyckeln D och
stången B .
F
V
ik ut domkraften med hjälp av hylsnyckeln
D och stången B tills hjulet har lyfts så pass
mycket från underlaget att det går att ta
bort. För att det ska gå att ta bort hjulet krävs
ett avstånd på 2
till 3 cm mellan marken
och däcket.
Om hjulet är helt platt, öka avståndet, men
utan att skjuta ut domkraften maximalt.
Smörj inte bultarna innan du monterar
dem eftersom de kan skruvas upp av sig
själva.
F
L ossa bultarna helt och ta bort det hjul som
ska repareras.
F

K
ontrollera att kontaktytorna på
reservhjulet, bultarna och bulthålen är rena
och fria från främmande föremål som kan få
fästbultarna att lossna.
8
Om ett fel uppstår

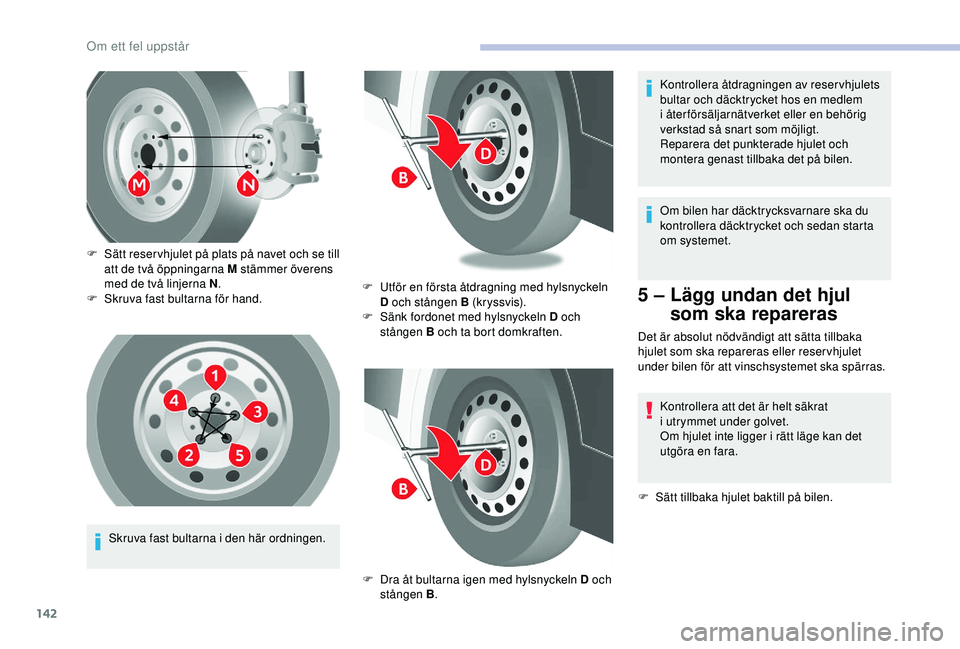

142
Skruva fast bultarna i den här ordningen.
F

S
ätt reser vhjulet på plats på navet och se till
att de två öppningarna M stämmer överens
med de två linjerna N .
F

S
kruva fast bultarna för hand.
F
U
tför en första åtdragning med hylsnyckeln
D och stången B (kryssvis).
F
S
änk fordonet med hylsnyckeln D och
stången B och ta bort domkraften.
F
D
ra åt bultarna igen med hylsnyckeln D och
stången B . Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
5 – Lägg undan det hjul
som ska repareras
Det är absolut nödvändigt att sätta tillbaka
hjulet som ska repareras eller reser vhjulet
under bilen för att vinschsystemet ska spärras.
Kontrollera att det är helt säkrat
i
utrymmet under golvet.
Om hjulet inte ligger i
rätt läge kan det
utgöra en fara.
F

S
ätt tillbaka hjulet baktill på bilen.
Kontrollera åtdragningen av reservhjulets
bultar och däcktrycket hos en medlem
i
åter försäljarnätverket eller en behörig
verkstad så snart som möjligt.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
Om ett fel uppstår

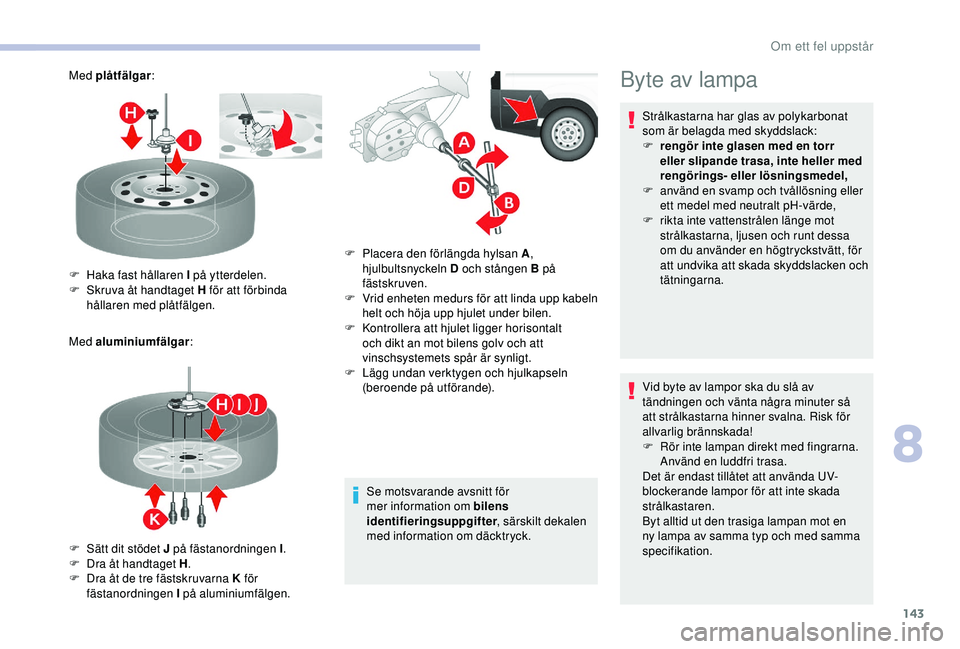

143
Med plåtfälgar:
Med aluminiumfälgar :
Se motsvarande avsnitt för
mer information om bilens
identifieringsuppgifter, särskilt dekalen
med information om däcktryck.
F

H
aka fast hållaren I på ytterdelen.
F

S
kruva åt handtaget H för att förbinda
hållaren med plåtfälgen.
F

S
ätt dit stödet J på fästanordningen I .
F

D
ra åt handtaget H .
F

D
ra åt de tre fästskruvarna K för
fästanordningen I på aluminiumfälgen. F

P
lacera den förlängda hylsan A,
hjulbultsnyckeln D och stången B på
fästskruven.
F

V
rid enheten medurs för att linda upp kabeln
helt och höja upp hjulet under bilen.
F

K
ontrollera att hjulet ligger horisontalt
och dikt an mot bilens golv och att
vinschsystemets spår är synligt.
F

L
ägg undan verktygen och hjulkapseln
(beroende på utförande).Byte av lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F

r
engör inte glasen med en torr
eller slipande trasa, inte heller med
rengörings- eller lösningsmedel,
F

an
vänd en svamp och tvållösning eller
ett medel med neutralt pH-värde,
F

r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt, för
att undvika att skada skyddslacken och
tätningarna.
Vid byte av lampor ska du slå av
tändningen och vänta några minuter så
att strålkastarna hinner svalna. Risk för
allvarlig brännskada!
F

R
ör inte lampan direkt med fingrarna.
Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation.
8
Om ett fel uppstår

144

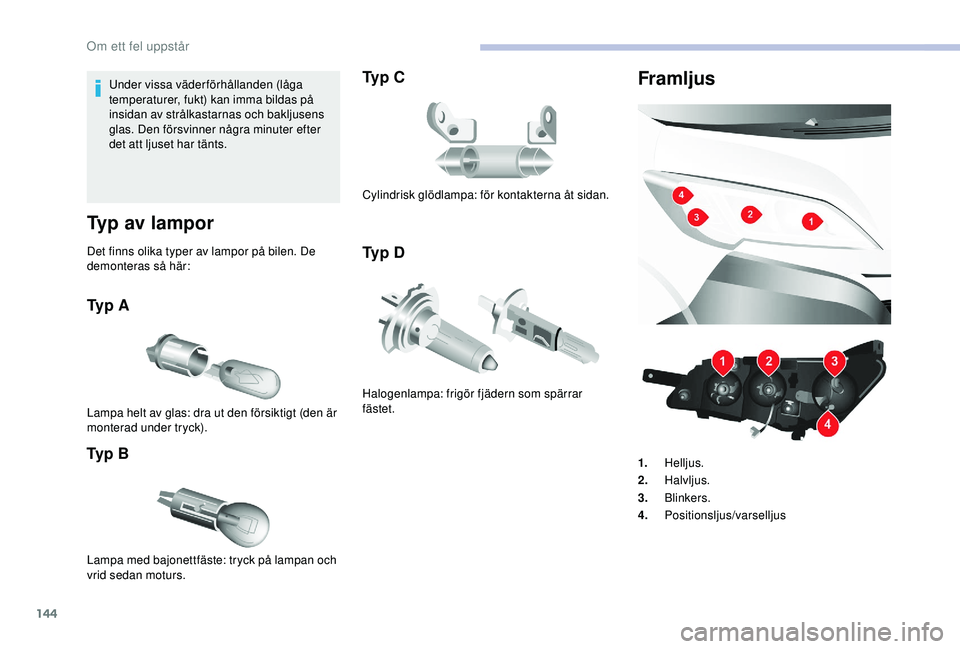

Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens
glas. Den försvinner några minuter efter
det att ljuset har tänts.
Typ av lampor
Det finns olika typer av lampor på bilen. De
demonteras så här:
Ty p A
Ty p B
Lampa helt av glas: dra ut den försiktigt (den är
monterad under tryck).
Ty p C
Ty p D
Lampa med bajonettfäste: tryck på lampan och
vrid sedan moturs. Cylindrisk glödlampa: för kontakterna åt sidan.
Halogenlampa: frigör fjädern som spärrar
fästet.
Framljus
1.
Helljus.
2. Halvljus.
3. Blinkers.
4. Positionsljus/varselljus
Om ett fel uppstår

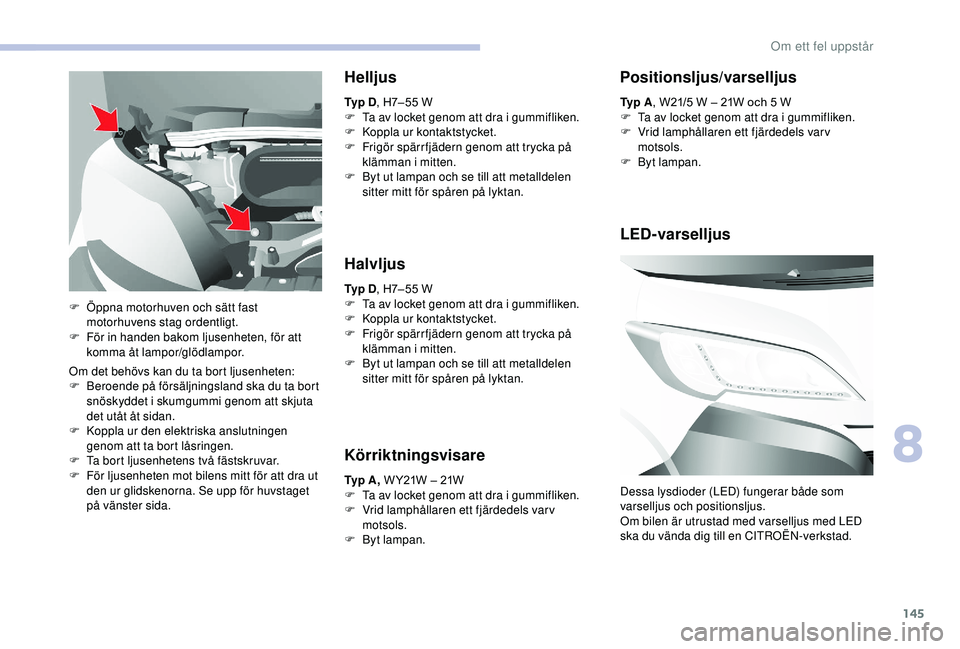

145
Om det behövs kan du ta bort ljusenheten:
F B eroende på försäljningsland ska du ta bort
snöskyddet i
skumgummi genom att skjuta
det utåt åt sidan.
F

K
oppla ur den elektriska anslutningen
genom att ta bort låsringen.
F

T
a bort ljusenhetens två fästskruvar.
F

F
ör ljusenheten mot bilens mitt för att dra ut
den ur glidskenorna. Se upp för huvstaget
på vänster sida.
Helljus
Ty p D , H7– 55 W
F T a av locket genom att dra i gummifliken.
F

K
oppla ur kontaktstycket.
F

F
rigör spärr fjädern genom att trycka på
klämman i


mitten.
F

B
yt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.
Halvljus
Ty p D , H7– 55 W
F T a av locket genom att dra i gummifliken.
F

K
oppla ur kontaktstycket.
F

F
rigör spärr fjädern genom att trycka på
klämman i


mitten.
F

B
yt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.
Körriktningsvisare
Ty p A , W Y21W – 21W
F T a av locket genom att dra i gummifliken.
F

V
rid lamphållaren ett fjärdedels varv
motsols.
F

B
yt lampan.
F

Ö

ppna motorhuven och sätt fast
motorhuvens stag ordentligt.
F

F

ör in handen bakom ljusenheten, för att
komma åt lampor/glödlampor. Ty p A
, W21/5 W – 21W och 5 W
F
T
a av locket genom att dra i gummifliken.
F
V
rid lamphållaren ett fjärdedels varv
motsols.
F
B
yt lampan.
Positionsljus/varselljus
LED-varselljus
Dessa lysdioder (LED) fungerar både som
varselljus och positionsljus.
Om bilen är utrustad med varselljus med LED
ska du vända dig till en CITROËN-verkstad.
8
Om ett fel uppstår

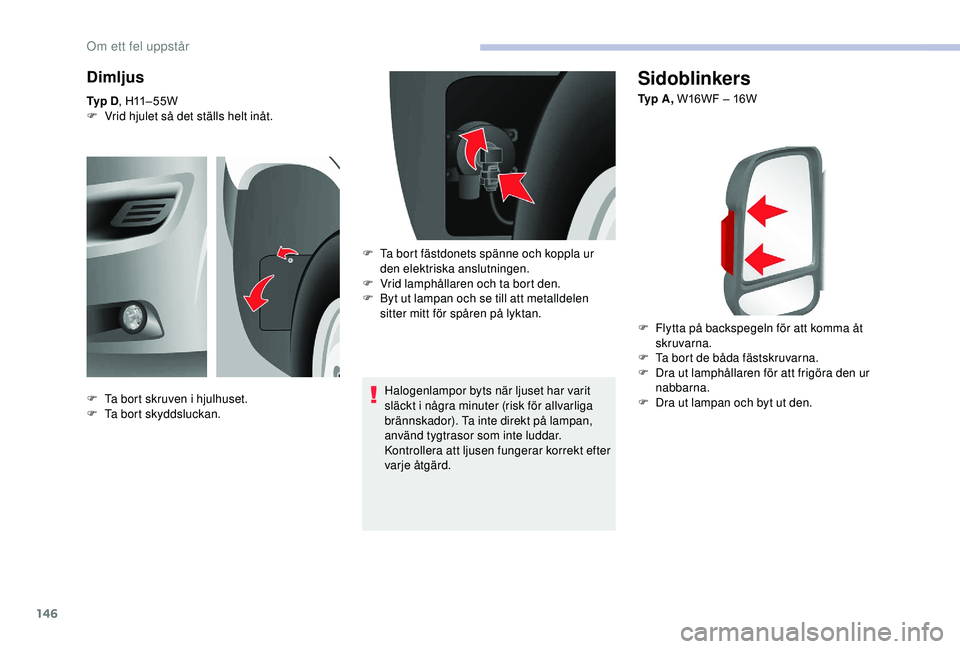

146
Sidoblinkers
Ty p A , W16WF – 16W
F
F
lytta på backspegeln för att komma åt
skruvarna.
F

T
a bort de båda fästskruvarna.
F

D
ra ut lamphållaren för att frigöra den ur
nabbarna.
F

D
ra ut lampan och byt ut den.
Dimljus
Ty p D , H11– 55W
F V rid hjulet så det ställs helt inåt.
Halogenlampor byts när ljuset har varit
släckt i


några minuter (risk för allvarliga
brännskador). Ta inte direkt på lampan,
använd tygtrasor som inte luddar.
Kontrollera att ljusen fungerar korrekt efter
varje åtgärd.
F

T
a bort skruven i hjulhuset.
F

T
a bort skyddsluckan. F

T
a bort fästdonets spänne och koppla ur
den elektriska anslutningen.
F

V
rid lamphållaren och ta bort den.
F

B
yt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.
Om ett fel uppstår

147
Ty p C , 12 V10W – 10W
Positionsljus på sidorna
Ty p A , W5W – 5W
Taklampor
F Om din bil har positionsljus av den här
typen (dimension L4) tar du bort de båda
fästskruvarna.
F

D
ra ut lamphållaren för att frigöra den ur
nabbarna.
F

D
ra ut lampan och byt ut den. Fram/Bak
F T ryck på punkterna som pilarna pekar på
och ta loss taklampan.
F

Ö
ppna skyddsluckan.
F

B
yt ut glödlampan genom att föra isär de
båda kontakterna.
F

K
ontrollera att de nya glödlamporna sitter
stadigt mellan de båda kontakterna.
F

S
täng skyddsluckan.
F

F
äst taklampan i

hållaren och kontrollera att
den sitter ordentligt.
Bakljus
1. Bromsljus
Ty p A , P21W – 21W
2. Broms-/positionsljus
Ty p B , P21/5W – 21W och 5W
3. Körriktningsvisare
Ty p A , PY21W – 21W
4. Backljus
Ty p A , W16W – 16W
5. Dimljus
Ty p A , W16W – 16W
Se motsvarande avsnitt för mer
information om Typer av glödlampor .
8
Om ett fel uppstår

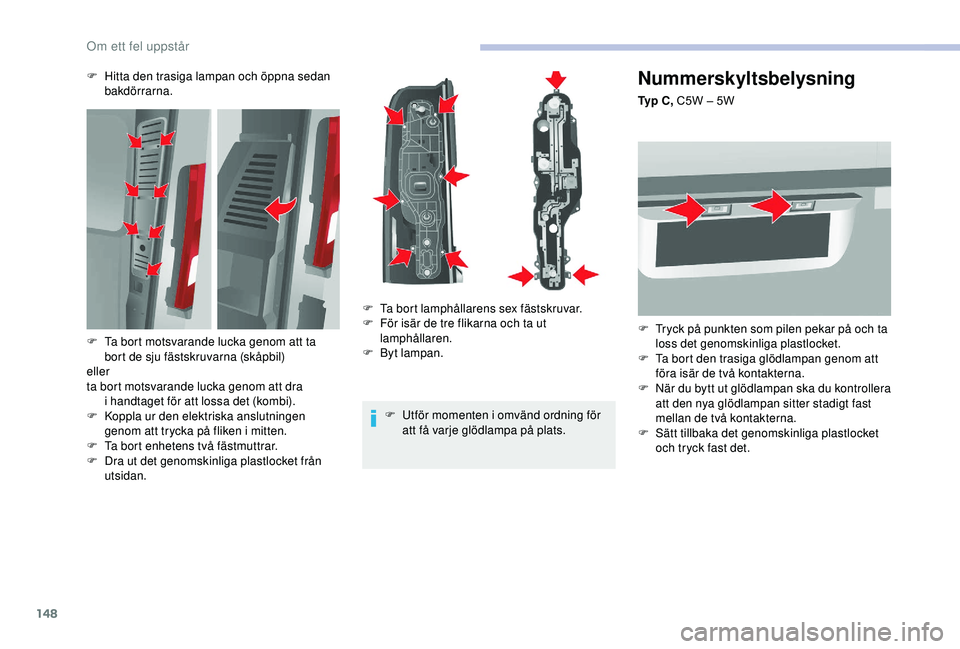

148
Nummerskyltsbelysning
Ty p C , C5W – 5W
F
T
ryck på punkten som pilen pekar på och ta
loss det genomskinliga plastlocket.
F

T
a bort den trasiga glödlampan genom att
föra isär de två kontakterna.
F

N
är du bytt ut glödlampan ska du kontrollera
att den nya glödlampan sitter stadigt fast
mellan de två kontakterna.
F

S
ätt tillbaka det genomskinliga plastlocket
och tryck fast det.
F

H

itta den trasiga lampan och öppna sedan
bakdörrarna.
F

U

tför momenten i

omvänd ordning för
att få varje glödlampa på plats.
F

T

a bort motsvarande lucka genom att ta
bort de sju fästskruvarna (skåpbil)
eller
ta bort motsvarande lucka genom att dra i

handtaget för att lossa det (kombi).
F

K

oppla ur den elektriska anslutningen
genom att trycka på fliken i

mitten.
F

T

a bort enhetens två fästmuttrar.
F

D

ra ut det genomskinliga plastlocket från
utsidan. F

T

a bort lamphållarens sex fästskruvar.
F

F

ör isär de tre flikarna och ta ut
lamphållaren.
F

B

yt lampan.
Om ett fel uppstår
