CITROEN JUMPER 2020 Instructieboekjes (in Dutch)

9
Instrumentenpaneel
1– CO (koolmonoxide),
– HC (koolwaterstoffen),
– NOx (stikstofoxide); gedetecteerd door de
lambdasondes achter de katalysatoren en
– fijnstof.
Voer snel (3) uit.
BandenspanningscontrolesysteemPermanent.
Een band met een te lage
bandenspanning of een lekke band.
Zie (1).
Verwissel het wiel of repareer de band.
Permanent.
Een van de sensoren is defect.
Zie (3).
Lane Departure Warning SystemKnippert in combinatie met een
geluidssignaal.
Het systeem heeft waargenomen dat het
voertuig onbedoeld links of rechts over de streep
is gedaan.
Stuur de andere kant op om het voertuig weer op
de juiste baan te brengen.
Brandt permanent in combinatie met een
geluidssignaal.
Het Lane Departure Warning System is defect.
Reinig de voorruit.
Zie (3) als het probleem niet verdwijnt.
Elektronische startblokkeringPermanent.
De ingestoken contactsleutel wordt niet
herkend. De motor kan niet starten.
Gebruik een andere sleutel en zie (3) om de
defecte sleutel na te laten kijken.
Brandt ongeveer 10 seconden als het
contact wordt aangezet.
Het alarm is geactiveerd.
Zie (3) om de sloten te laten controleren.
Water in dieselbrandstoffilter(Diesel)Permanent.
Het brandstoffilter bevat water.
Voer meteen (2) uit - kans op schade aan het
injectiesysteem!
AdBlueBrandt en knippert daarna, in combinatie
met een melding op het display.
De actieradius neemt af.
U moet AdBlue snel bijvullen.
Laag brandstofniveauPermanent, met de naald in gebied E.
De reservehoeveelheid brandstof wordt
gebruikt.
Wacht niet met tanken.
Knippert.
Er is een storing in het systeem.
Zie (2).
Voorverwarming dieselbrandstofPermanent.
Vanwege klimaatomstandigheden is
voorverwarming van dieselbrandstof vereist.
Wacht met starten tot het verklikkerlampje
uitgaat.
Mistlampen achterPermanent.
De toets op het MODE-bedieningspaneel
is ingeschakeld.
De lampen werken alleen als het dimlicht is
ingeschakeld.
Bij normaal, goed zicht moet u ze uitschakelen.
Groene verklikkerlampjes
Richtingaanwijzers
Richtingaanwijzers met geluidssignaal.
De richtingaanwijzers zijn ingeschakeld.
Mistlampen vóórPermanent.
De toets op het MODE-bedieningspaneel
is ingeschakeld.
De lampen werken alleen als het dimlicht is
ingeschakeld.
DimlichtPermanent.
De lampen zijn ingeschakeld.
Snelheidsregelaar
Permanent.
Snelheidsregelaar is geselecteerd.
Handmatig selecteren.
Blauwe verklikkerlampjes
Grootlicht
Permanent.
De lampen branden.

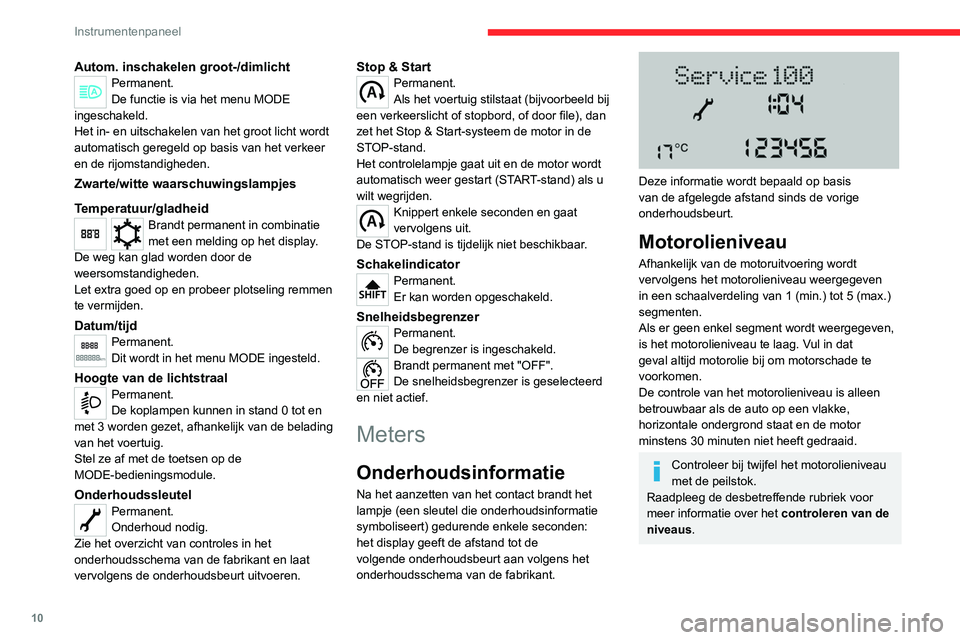

10
Instrumentenpaneel
Autom. inschakelen groot-/dimlichtPermanent.
De functie is via het menu MODE
ingeschakeld.
Het in- en uitschakelen van het groot licht wordt
automatisch geregeld op basis van het verkeer
en de rijomstandigheden.
Zwarte/witte waarschuwingslampjes
Temperatuur/gladheid
Brandt permanent in combinatie
met een melding op het display.
De weg kan glad worden door de
weersomstandigheden.
Let extra goed op en probeer plotseling remmen
te vermijden.
Datum/tijdPermanent.
Dit wordt in het menu MODE ingesteld.
Hoogte van de lichtstraalPermanent.
De koplampen kunnen in stand 0 tot en
met 3 worden gezet, afhankelijk van de belading
van het voertuig.
Stel ze af met de toetsen op de
MODE-bedieningsmodule.
OnderhoudssleutelPermanent.
Onderhoud nodig.
Zie het overzicht van controles in het
onderhoudsschema van de fabrikant en laat
vervolgens de onderhoudsbeurt uitvoeren.
Stop & StartPermanent.
Als het voertuig stilstaat (bijvoorbeeld bij
een verkeerslicht of stopbord, of door file), dan
zet het Stop & Start-systeem de motor in de
STOP-stand.
Het controlelampje gaat uit en de motor wordt
automatisch weer gestart (START-stand) als u
wilt wegrijden.
Knippert enkele seconden en gaat
vervolgens uit.
De STOP-stand is tijdelijk niet beschikbaar.
SchakelindicatorPermanent.
Er kan worden opgeschakeld.
SnelheidsbegrenzerPermanent.
De begrenzer is ingeschakeld.
Brandt permanent met "OFF".
De snelheidsbegrenzer is geselecteerd
en niet actief.
Meters
Onderhoudsinformatie
Na het aanzetten van het contact brandt het
lampje (een sleutel die onderhoudsinformatie
symboliseert) gedurende enkele seconden:
het display geeft de afstand tot de
volgende onderhoudsbeurt aan volgens het
onderhoudsschema van de fabrikant.


Deze informatie wordt bepaald op basis
van de afgelegde afstand sinds de vorige
onderhoudsbeurt.
Motorolieniveau
Afhankelijk van de motoruitvoering wordt
vervolgens het motorolieniveau weergegeven
in een schaalverdeling van 1 (min.) tot 5 (max.)
segmenten.
Als er geen enkel segment wordt weergegeven,
is het motorolieniveau te laag. Vul in dat
geval altijd motorolie bij om motorschade te
voorkomen.
De controle van het motorolieniveau is alleen
betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor
minstens 30 minuten niet heeft gedraaid.
Controleer bij twijfel het motorolieniveau
met de peilstok.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van de
niveaus.

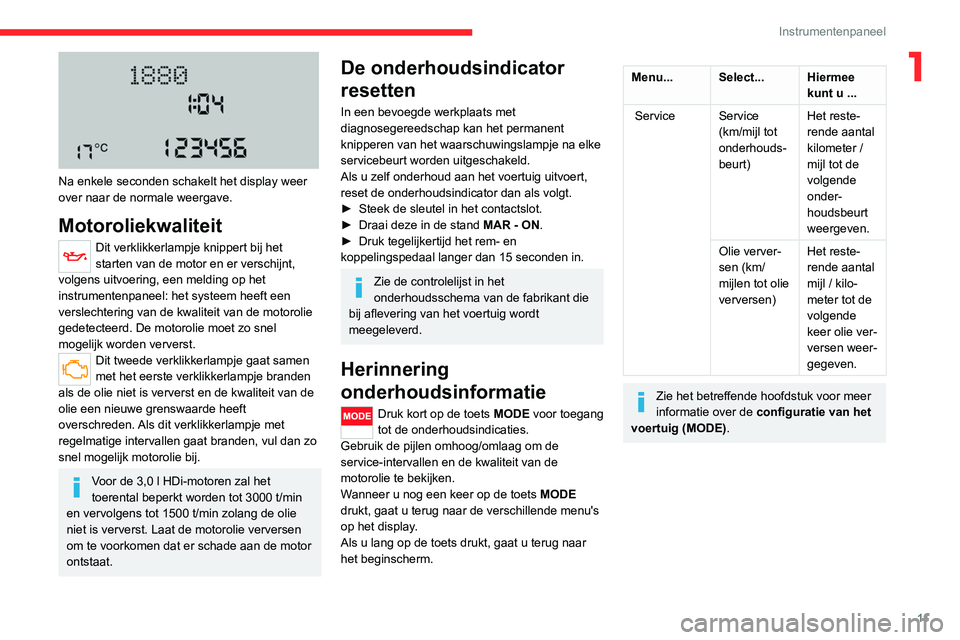

11
Instrumentenpaneel
1

Na enkele seconden schakelt het display weer
over naar de normale weergave.
Motoroliekwaliteit
Dit verklikkerlampje knippert bij het
starten van de motor en er verschijnt,
volgens uitvoering, een melding op het
instrumentenpaneel: het systeem heeft een
verslechtering van de kwaliteit van de motorolie
gedetecteerd. De motorolie moet zo snel
mogelijk worden ververst.
Dit tweede verklikkerlampje gaat samen
met het eerste verklikkerlampje branden
als de olie niet is ververst en de kwaliteit van de
olie een nieuwe grenswaarde heeft
overschreden. Als dit verklikkerlampje met
regelmatige intervallen gaat branden, vul dan zo
snel mogelijk motorolie bij.
Voor de 3,0 l HDi-motoren zal het
toerental beperkt worden tot 3000 t/min
en vervolgens tot 1500 t/min zolang de olie
niet is ververst. Laat de motorolie verversen
om te voorkomen dat er schade aan de motor
ontstaat.
De onderhoudsindicator
resetten
In een bevoegde werkplaats met
diagnosegereedschap kan het permanent
knipperen van het waarschuwingslampje na elke
servicebeurt worden uitgeschakeld.
Als u zelf onderhoud aan het voertuig uitvoert,
reset de onderhoudsindicator dan als volgt.
► Steek de sleutel in het contactslot.
► Draai deze in de stand MAR - ON.
► Druk tegelijkertijd het rem- en
koppelingspedaal langer dan 15 seconden in.
Zie de controlelijst in het
onderhoudsschema van de fabrikant die
bij aflevering van het voertuig wordt
meegeleverd.
Herinnering
onderhoudsinformatie
Druk kort op de toets MODE voor toegang
tot de onderhoudsindicaties.
Gebruik de pijlen omhoog/omlaag om de
service-intervallen en de kwaliteit van de
motorolie te bekijken.
Wanneer u nog een keer op de toets MODE
drukt, gaat u terug naar de verschillende menu's
op het display.
Als u lang op de toets drukt, gaat u terug naar
het beginscherm.
Menu... Select... Hiermee
kunt u ...
Service Service
(km/mijl tot
onderhouds -
beurt) Het reste-
rende aantal
kilometer /
mijl tot de
volgende
onder -
houdsbeurt
weergeven.
Olie verver-
sen (km/
mijlen tot olie
verversen) Het reste-
rende aantal
mijl / kilo-
meter tot de
volgende
keer olie ver -
versen weer -
gegeven.
Zie het betreffende hoofdstuk voor meer
informatie over de configuratie van het
voertuig (MODE).

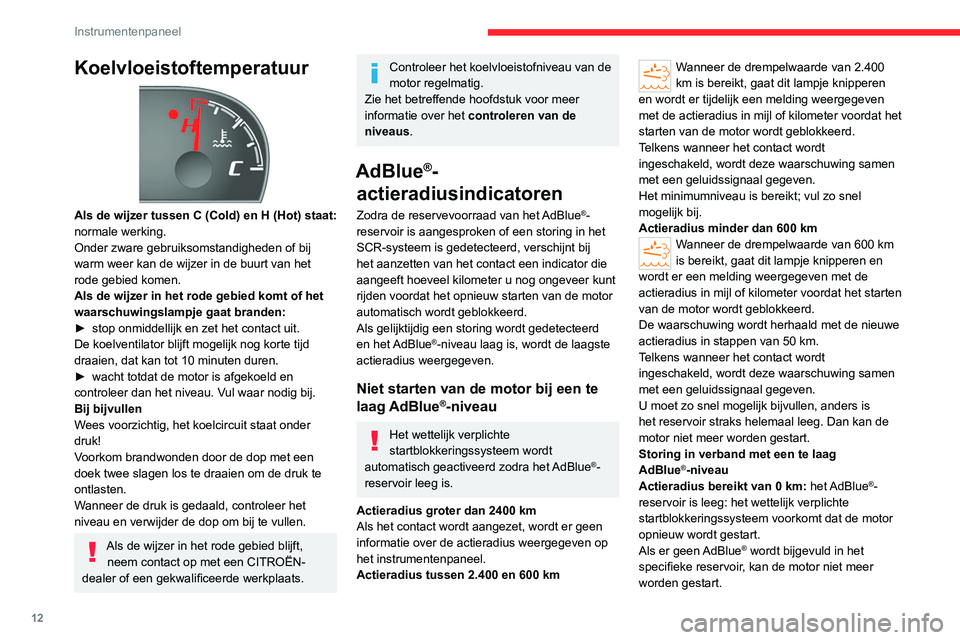

12
Instrumentenpaneel
Koelvloeistoftemperatuur

Als de wijzer tussen C (Cold) en H (Hot) staat:
normale werking.
Onder zware gebruiksomstandigheden of bij
warm weer kan de wijzer in de buurt van het
rode gebied komen.
Als de wijzer in het rode gebied komt of het
waarschuwingslampje gaat branden:
► stop onmiddellijk en zet het contact uit.
De koelventilator blijft mogelijk nog korte tijd
draaien, dat kan tot 10 minuten duren.
► wacht totdat de motor is afgekoeld en
controleer dan het niveau. Vul waar nodig bij.
Bij bijvullen
Wees voorzichtig, het koelcircuit staat onder
druk!
Voorkom brandwonden door de dop met een
doek twee slagen los te draaien om de druk te
ontlasten.
Wanneer de druk is gedaald, controleer het
niveau en verwijder de dop om bij te vullen.
Als de wijzer in het rode gebied blijft, neem contact op met een CITROËN-
dealer of een gekwalificeerde werkplaats.
Controleer het koelvloeistofniveau van de
motor regelmatig.
Zie het betreffende hoofdstuk voor meer
informatie over het controleren van de
niveaus.
AdBlue®-
actieradiusindicatoren
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken of een storing in het
SCR-systeem is gedetecteerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer kunt
rijden voordat het opnieuw starten van de motor
automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gedetecteerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven.
Niet starten van de motor bij een te
laag AdBlue®-niveau
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het AdBlue
®-
reservoir leeg is.
Actieradius groter dan 2400 km
Als het contact wordt aangezet, wordt er geen
informatie over de actieradius weergegeven op
het instrumentenpaneel.
Actieradius tussen 2.400 en 600 km
Wanneer de drempelwaarde van 2.400
km is bereikt, gaat dit lampje knipperen
en wordt er tijdelijk een melding weergegeven
met de actieradius in mijl of kilometer voordat het
starten van de motor wordt geblokkeerd.
Telkens wanneer het contact wordt
ingeschakeld, wordt deze waarschuwing samen
met een geluidssignaal gegeven.
Het minimumniveau is bereikt; vul zo snel
mogelijk bij.
Actieradius minder dan 600 km
Wanneer de drempelwaarde van 600 km
is bereikt, gaat dit lampje knipperen en
wordt er een melding weergegeven met de
actieradius in mijl of kilometer voordat het starten
van de motor wordt geblokkeerd.
De waarschuwing wordt herhaald met de nieuwe
actieradius in stappen van 50 km.
Telkens wanneer het contact wordt
ingeschakeld, wordt deze waarschuwing samen
met een geluidssignaal gegeven.
U moet zo snel mogelijk bijvullen, anders is
het reservoir straks helemaal leeg. Dan kan de
motor niet meer worden gestart.
Storing in verband met een te laag
AdBlue
®-niveau
Actieradius bereikt van 0 km: het AdBlue®-
reservoir is leeg: het wettelijk verplichte
startblokkeringssysteem voorkomt dat de motor
opnieuw wordt gestart.
Als er geen AdBlue
® wordt bijgevuld in het
specifieke reservoir, kan de motor niet meer
worden gestart.

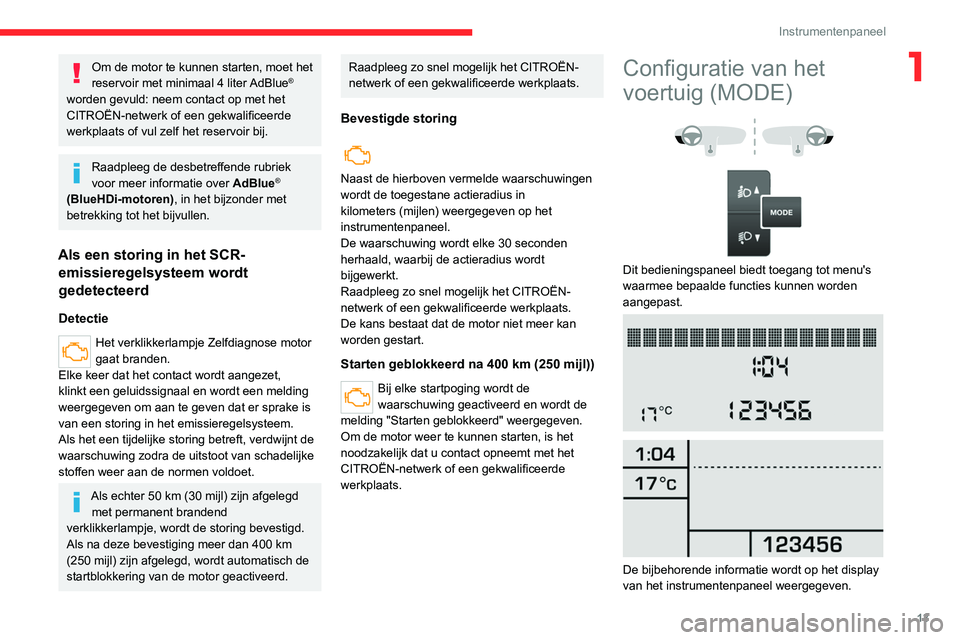

13
Instrumentenpaneel
1Om de motor te kunnen starten, moet het
reservoir met minimaal 4 liter AdBlue®
worden gevuld: neem contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij.
Raadpleeg de desbetreffende rubriek
voor meer informatie over AdBlue®
(BlueHDi-motoren), in het bijzonder met
betrekking tot het bijvullen.
Als een storing in het SCR- emissieregelsysteem wordt
gedetecteerd
Detectie
Het verklikkerlampje Zelfdiagnose motor
gaat branden.
Elke keer dat het contact wordt aangezet,
klinkt een geluidssignaal en wordt een melding
weergegeven om aan te geven dat er sprake is
van een storing in het emissieregelsysteem.
Als het een tijdelijke storing betreft, verdwijnt de
waarschuwing zodra de uitstoot van schadelijke
stoffen weer aan de normen voldoet.
Als echter 50 km (30 mijl) zijn afgelegd met permanent brandend
verklikkerlampje, wordt de storing bevestigd.
Als na deze bevestiging meer dan 400 km
(250 mijl) zijn afgelegd, wordt automatisch de
startblokkering van de motor geactiveerd.
Raadpleeg zo snel mogelijk het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Bevestigde storing

Naast de hierboven vermelde waarschuwingen
wordt de toegestane actieradius in
kilometers (mijlen) weergegeven op het
instrumentenpaneel.
De waarschuwing wordt elke 30 seconden
herhaald, waarbij de actieradius wordt
bijgewerkt.
Raadpleeg zo snel mogelijk het CITROËN-
netwerk of een gekwalificeerde werkplaats.
De kans bestaat dat de motor niet meer kan
worden gestart.
Starten geblokkeerd na 400 km (250 mijl))
Bij elke startpoging wordt de
waarschuwing geactiveerd en wordt de
melding "Starten geblokkeerd" weergegeven.
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Configuratie van het
voertuig (MODE)




Dit bedieningspaneel biedt toegang tot menu's
waarmee bepaalde functies kunnen worden
aangepast.




De bijbehorende informatie wordt op het display
van het instrumentenpaneel weergegeven.

14
Instrumentenpaneel
Beschikbare talen: Italiaans, Engels, Duits,
Frans, Spaans, Portugees, Nederlands,
Braziliaans Portugees, Pools, Russisch, Turks
en Arabisch.
Alle menu's kunnen worden bekeken als het
voertuig een audiosysteem heeft.
Als het voertuig is uitgerust met een audio- en
telematicasysteem op het touchscreen, zijn
sommige menu's alleen beschikbaar via het
bedieningspaneel van het audiosysteem. Vanwege de veiligheid kunnen sommige
menu's alleen worden geopend als het
contact is uitgeschakeld.
Met de toets MODE kunt u het
volgende:
– Menu's en submenu's openen;
– Uw keuzes binnen een menu bevestigen;
– Menu's afsluiten.
Als u lang op de toets drukt, gaat u
terug naar het beginscherm.
Met de toets kunt u het volgende:
– Omhoog bladeren binnen een menu;
– Een waarde verhogen.
Met de toets kunt u het volgende:
– Omlaag bladeren binnen een menu;
– Een waarde verlagen.

Menu...
Druk
op... Submenu...
Druk
op... Select...
Bevestigen en
afsluiten Hiermee kunt u ...
1 Brightness
(helderheid)
VerhogenDe helderheid van het
instrumentenpaneel,
instrumenten en
bedieningen aanpassen
(met ingeschakelde
parkeerlichten).
Verlagen
2 Speed beep
(snelheidspiep)
AAN Verhogen Het geluidssignaal op het
moment dat de ingestelde
snelheid wordt overschreden
activeren/deactiveren en de
snelheid instellen.
Verlagen
OFF
3 Headlamp sensor
(koplampsensor)
Verhogen De gevoeligheid van
de helderheidssensor
aanpassen (1 tot en met 3),
die ook op de koplampen
werkt
Verlagen

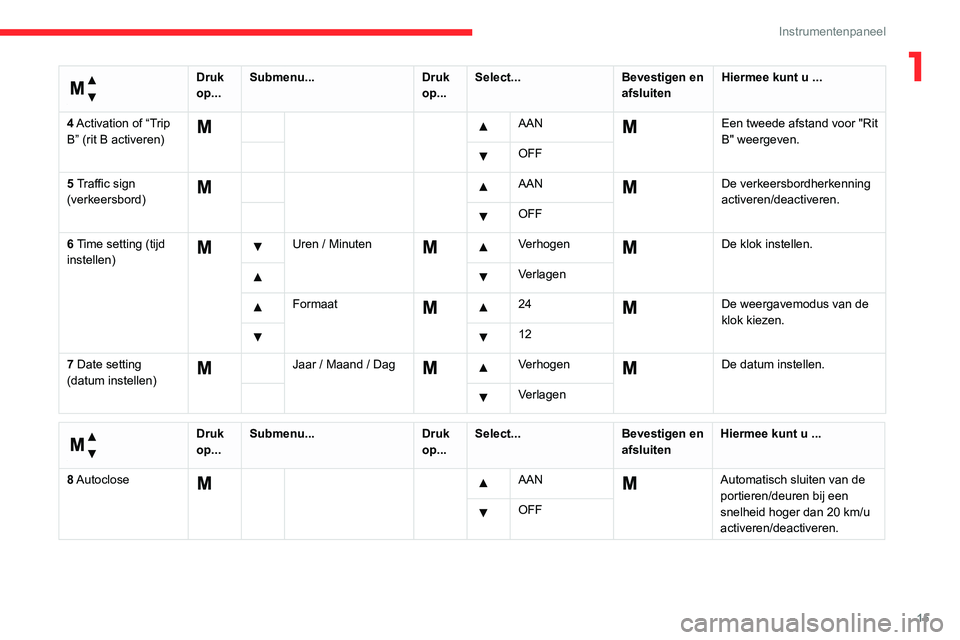

15
Instrumentenpaneel
1
Menu...
Druk
op... Submenu...
Druk
op... Select...
Bevestigen en
afsluiten Hiermee kunt u ...
4 Activation of “Trip
B” (rit B activeren)
AAN Een tweede afstand voor "Rit
B" weergeven.
OFF
5 Traffic sign
(verkeersbord)
AAN De verkeersbordherkenning
activeren/deactiveren.
OFF
6 Time setting (tijd
instellen)
Uren / Minuten Verhogen De klok instellen.
Verlagen
Formaat 24De weergavemodus van de
klok kiezen.
12
7 Date setting
(datum instellen)
Jaar / Maand / Dag Verhogen De datum instellen.
Verlagen

Menu…
Druk
op... Submenu...
Druk
op... Select...
Bevestigen en
afsluiten Hiermee kunt u ...
8 Autoclose
AAN Automatisch sluiten van de
portieren/deuren bij een
snelheid hoger dan 20 km/u
activeren/deactiveren.
OFF

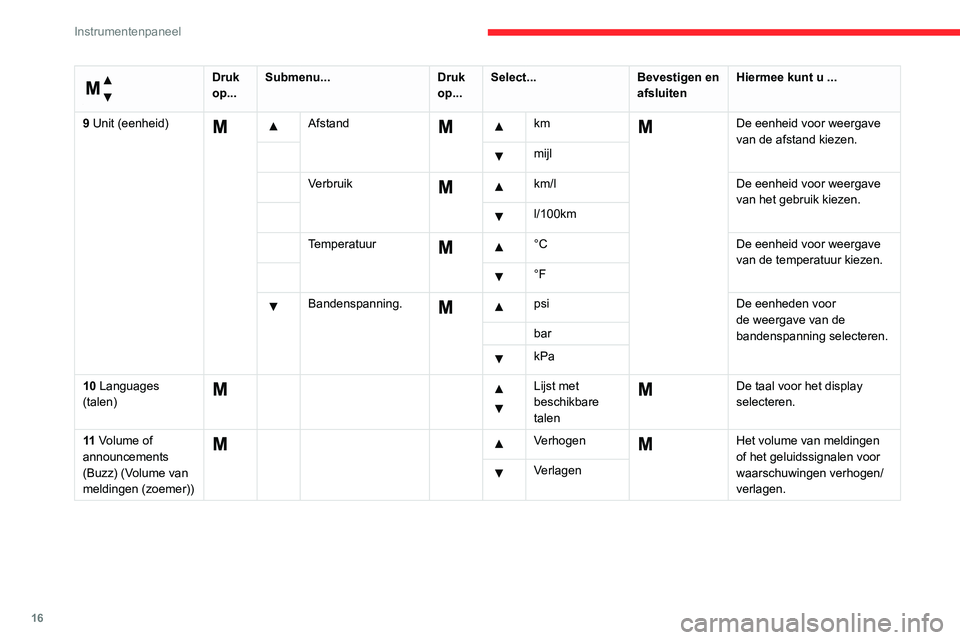

16
Instrumentenpaneel

Menu…
Druk
op... Submenu...
Druk
op... Select...
Bevestigen en
afsluiten Hiermee kunt u ...
9 Unit (eenheid)
Afstand km De eenheid voor weergave
van de afstand kiezen.
mijl
Verbruik
km/l
De eenheid voor weergave
van het gebruik kiezen.
l/100km
Temperatuur
°C
De eenheid voor weergave
van de temperatuur kiezen.
°F
Bandenspanning. psi De eenheden voor
de weergave van de
bandenspanning selecteren.
bar
kPa
10 Languages
(talen)
Lijst met
beschikbare
talen De taal voor het display
selecteren.
11 Volume of
announcements
(Buzz) (Volume van
meldingen (zoemer))
VerhogenHet volume van meldingen
of het geluidssignalen voor
waarschuwingen verhogen/
verlagen.
Verlagen

17
Instrumentenpaneel
1
Menu…
Druk
op... Submenu...
Druk
op... Select...
Bevestigen en
afsluiten Hiermee kunt u ...
12 Service (service)
Service (km/mijl
tot onderhouds -
beurt) Het resterende aantal
kilometer / mijl tot de
volgende onderhoudsbeurt
weergegeven.
Olie verversen
(km/mijlen tot
olie verversen) Het resterende aantal mijl
/ kilometer tot de volgende
keer olie verversen
weergegeven.
13 Daytime
running lamps
(dagrijverlichting)
AAN De dagrijverlichting in-/
uitschakelen.
OFF
14 Automatic main
beam headlamps
(automatisch groot
licht)
AAN Het automatische groot licht
in-/uitschakelen.
OFF
15 Passenger airbag
(P BAG) (airbag aan
passagierszijde (P
BAG))
AAN Ja De airbag aan
passagierszijde in-/
uitschakelen.
Nee
OFF Ja De airbag aan
passagierszijde
uitschakelen.
Nee

18
Instrumentenpaneel

Menu…
Druk
op... Submenu...
Druk
op... Select...
Bevestigen en
afsluiten Hiermee kunt u ...
16 Blind spot (dode
hoek)
OFF De parameters van het
dodehoekbewakingssysteem
instellen.
Visueel
Visueel en
geluidssignaal
Max
Auto
17Active Safety
Brake
AAN De functie in-/uitschakelen.
OFF
18 Exit menu (menu
afsluiten)
Het menu afsluiten.
Met de pijl omlaag gaat u
terug naar het eerste menu.
