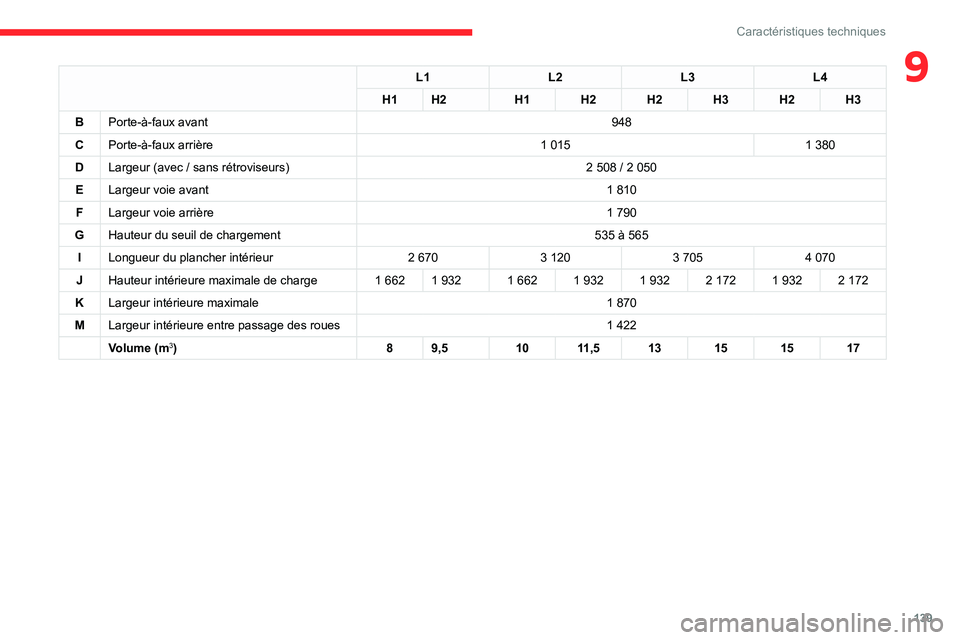

Caractéristiques techniques
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
B Porte-à-faux avant 948
C Porte-à-faux arrière 1 0151 380
D Largeur (avec / sans rétroviseurs) 2 508 / 2 050
E Largeur voie avant 1 810
F Largeur voie arrière 1 790
G Hauteur du seuil de chargement 535 à 565
I Longueur du plancher intérieur 2 6703 1203 7054 070
J Hauteur intérieure maximale de charge 1 6621 932 1 6621 9321 9322 1721 9322 172
K Largeur intérieure maximale 1 870
M Largeur intérieure entre passage des roues 1 422
Volume (m
3) 89,5 1011,5 13151517

140
Caractéristiques techniques

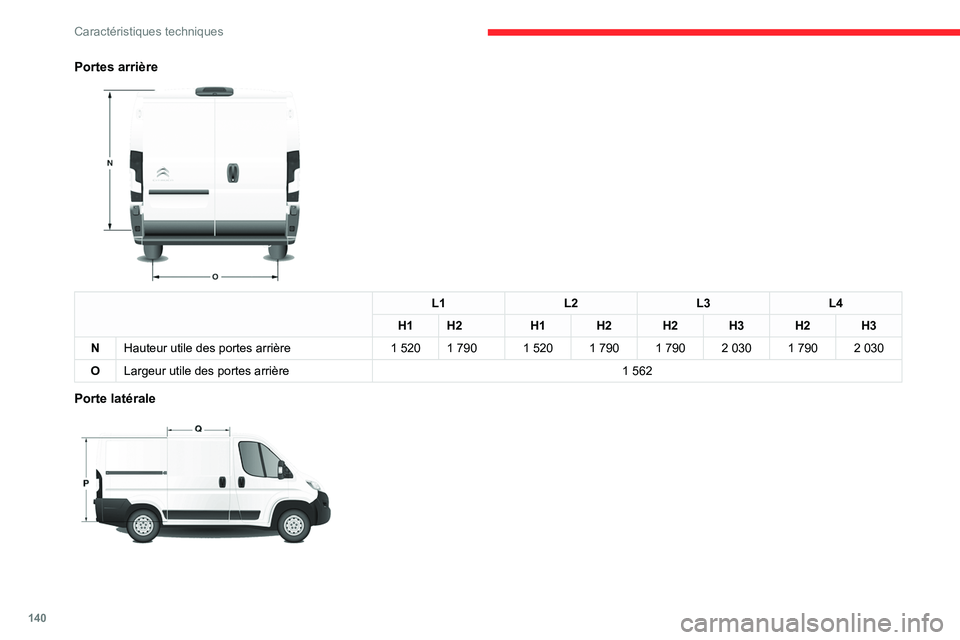

Portes arrière

L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Hauteur utile des portes arrière 1 5201 790 1 5201 790 1 7902 0301 7902 030
O Largeur utile des portes arrière 1 562
Porte latérale

141
Caractéristiques techniques
9L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Hauteur de la porte latérale coulissante 1 4851 755 1 4851 755 1 755
Q Largeur de la porte latérale coulissante 1 0751 250
Combi


L1H1 L2H2
A 751 8721201 1322
B 1201 174316512193
C -860 -860

142
Caractéristiques techniques

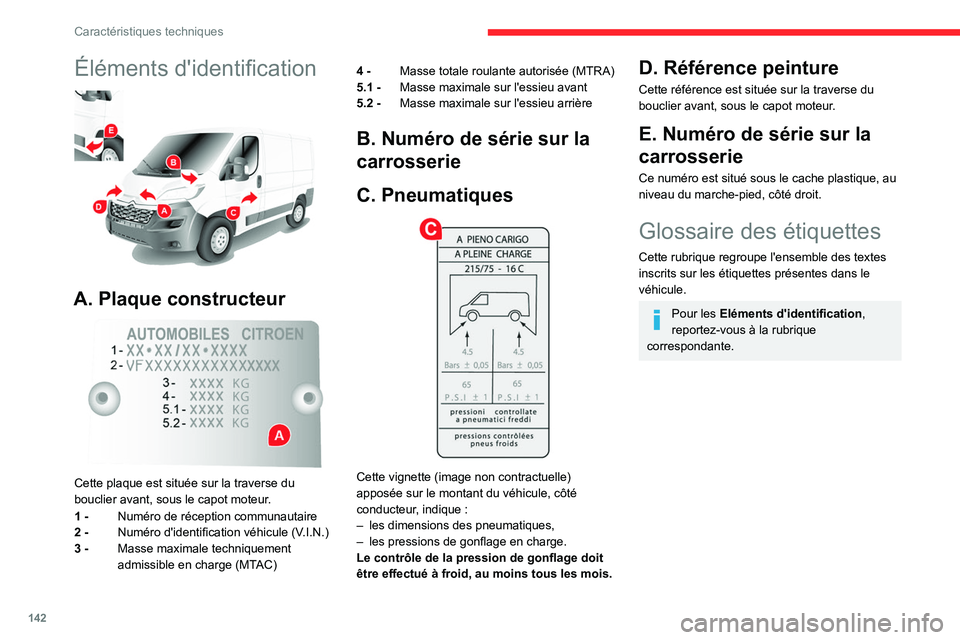

Éléments d'identification

A. Plaque constructeur

Cette plaque est située sur la traverse du
bouclier avant, sous le capot moteur.
1 - Numéro de réception communautaire
2 - Numéro d'identification véhicule (V.I.N.)
3 - Masse maximale techniquement
admissible en charge (MTAC) 4 -
Masse totale roulante autorisée (MTRA)
5.1 - Masse maximale sur l'essieu avant
5.2 - Masse maximale sur l'essieu arrière
B. Numéro de série sur la
carrosserie
C. Pneumatiques


Cette vignette (image non contractuelle)
apposée sur le montant du véhicule, côté
conducteur, indique :
– les dimensions des pneumatiques,
– les pressions de gonflage en charge.
Le contrôle de la pression de gonflage doit
être effectué à froid, au moins tous les mois.
D. Référence peinture
Cette référence est située sur la traverse du
bouclier avant, sous le capot moteur.
E. Numéro de série sur la
carrosserie
Ce numéro est situé sous le cache plastique, au
niveau du marche-pied, côté droit.
Glossaire des étiquettes
Cette rubrique regroupe l'ensemble des textes
inscrits sur les étiquettes présentes dans le
véhicule.
Pour les Eléments d'identification ,
reportez-vous à la rubrique
correspondante.

143
Caractéristiques techniques
9Dans le compartiment
moteur


A
Peinture originale
Couleur
Code
Vernis
B
EXCLUSIVEMENT POUR DEPANNAGE.
C
DANGER
DEMARRAGE MOTEUR AUTOMATIQUE.
EXTRAIRE LA CLE DE CONTACT QUAND LE
CAPOT EST OUVERT.
D


1 - ATTENTION
LUBRIFIANTS ET LIQUIDES D'ORIGINE
Huile moteur Transmission
Radiateur Freins
Lave-vitre Direction assistée
CONSULTER
LE CARNET
D'ENTRETIEN. PROTEGER LES
YEUX.
2 - SECURITE
L'utilisation des pièces de rechange, liquides
et lubrifiants d'origine, ainsi que le respect des
plans d'entretien garantissent dans le temps la
fiabilité et la sécurité de votre véhicule comme
à l'origine.
3 - DANGER
NE PAS
LAISSER A
LA PORTEE
DES
ENFANTS. NE PAS
APPROCHER
DES
FLAMMES. NE PAS
TOUCHER.
NE PAS
ENLEVER
LE
BOUCHON
LORSQUE
LE MOTEUR
EST
CHAUD. EXPLOSION
LIQUIDE
CORROSIF
PEUT DEMARRER
AUTOMATIQUEMENT MEME
AVEC MOTEUR COUPE. NE PAS
OUVRIR
GAZ SOUS
HAUTE
PRESSION.
DEMARRAGE MOTEUR
AUTOMATIQUE. EXTRAIRE
LA CLE DE CONTACT
QUAND LE CAPOT EST
OUVERT. HAUTE
TENSION

144

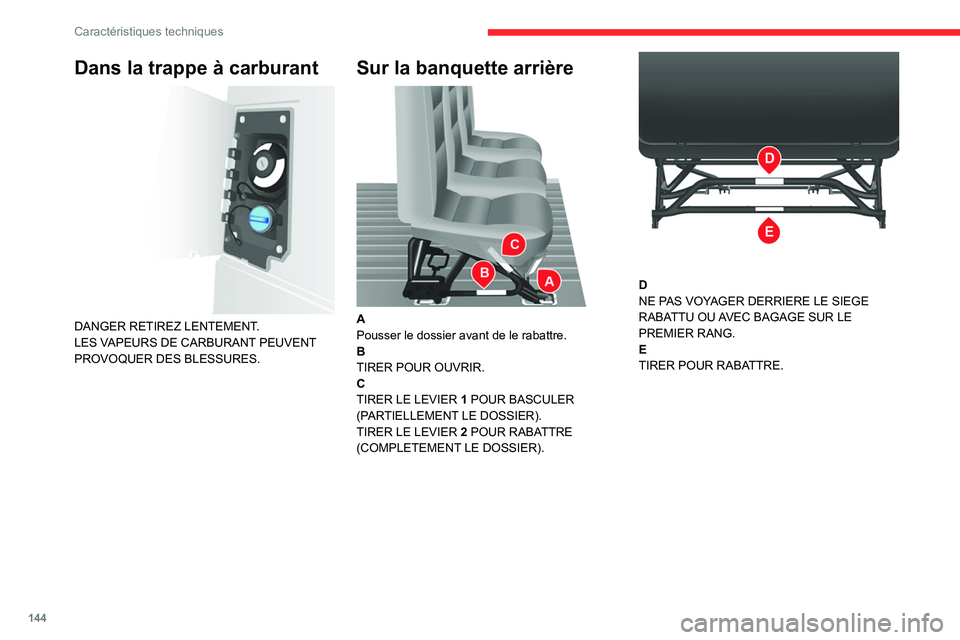

Caractéristiques techniques
Dans la trappe à carburant

DANGER RETIREZ LENTEMENT.
LES VAPEURS DE CARBURANT PEUVENT
PROVOQUER DES BLESSURES.
Sur la banquette arrière

A
Pousser le dossier avant de le rabattre.
B
TIRER POUR OUVRIR.
C
TIRER LE LEVIER 1 POUR BASCULER
(PARTIELLEMENT LE DOSSIER).
TIRER LE LEVIER 2 POUR RABATTRE
(COMPLETEMENT LE DOSSIER).


D
NE PAS VOYAGER DERRIERE LE SIEGE
RABATTU OU AVEC BAGAGE SUR LE
PREMIER RANG.
E
TIRER POUR RABATTRE.

145
Particularités

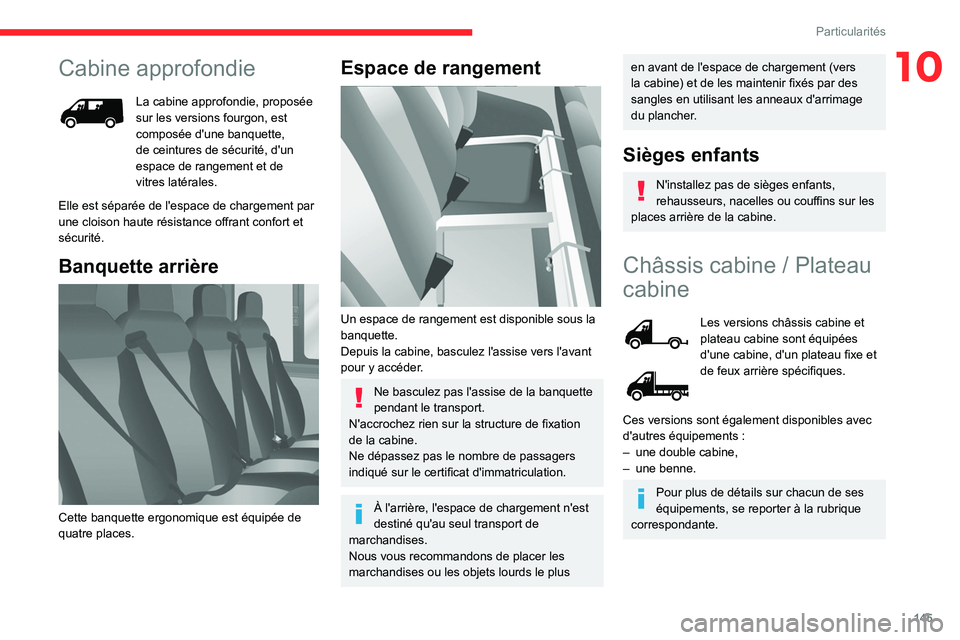

10Cabine approfondie
La cabine approfondie, proposée
sur les versions fourgon, est
composée d'une banquette,
de ceintures de sécurité, d'un
espace de rangement et de
vitres latérales.
Elle est séparée de l'espace de chargement par
une cloison haute résistance offrant confort et
sécurité.
Banquette arrière

Cette banquette ergonomique est équipée de
quatre places.
Espace de rangement

Un espace de rangement est disponible sous la
banquette.
Depuis la cabine, basculez l'assise vers l'avant
pour y accéder.
Ne basculez pas l'assise de la banquette
pendant le transport.
N'accrochez rien sur la structure de fixation
de la cabine.
Ne dépassez pas le nombre de passagers
indiqué sur le certificat d'immatriculation.
À l'arrière, l'espace de chargement n'est
destiné qu'au seul transport de
marchandises.
Nous vous recommandons de placer les
marchandises ou les objets lourds le plus
en avant de l'espace de chargement (vers
la cabine) et de les maintenir fixés par des
sangles en utilisant les anneaux d'arrimage
du plancher.
Sièges enfants
N'installez pas de sièges enfants,
rehausseurs, nacelles ou couffins sur les
places arrière de la cabine.
Châssis cabine / Plateau
cabine
Les versions châssis cabine et
plateau cabine sont équipées
d'une cabine, d'un plateau fixe et
de feux arrière spécifiques.
Ces versions sont également disponibles avec
d'autres équipements :
– une double cabine,
– une benne.
Pour plus de détails sur chacun de ses
équipements, se reporter à la rubrique
correspondante.

146
Particularités

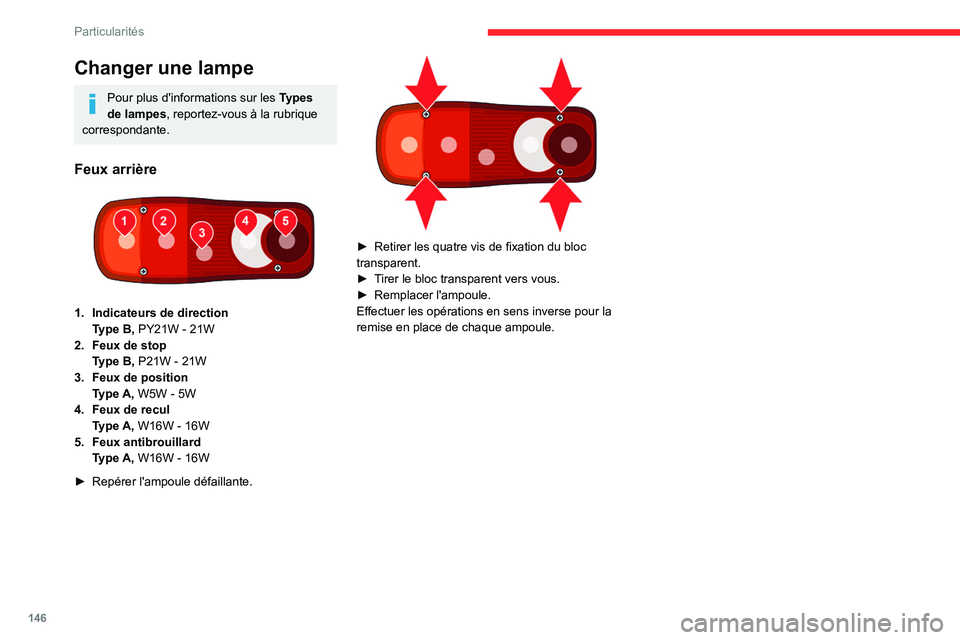

Changer une lampe
Pour plus d'informations sur les Types
de lampes, reportez-vous à la rubrique
correspondante.
Feux arrière

1. Indicateurs de direction
Type B, PY21W - 21W
2. Feux de stop
Type B, P21W - 21W
3. Feux de position
Type A, W5W - 5W
4. Feux de recul
Type A, W16W - 16W
5. Feux antibrouillard
Type A, W16W - 16W
► Repérer l'ampoule défaillante.


► Retirer les quatre vis de fixation du bloc
transparent.
► Tirer le bloc transparent vers vous.
► Remplacer l'ampoule.
Effectuer les opérations en sens inverse pour la
remise en place de chaque ampoule.

147
Particularités

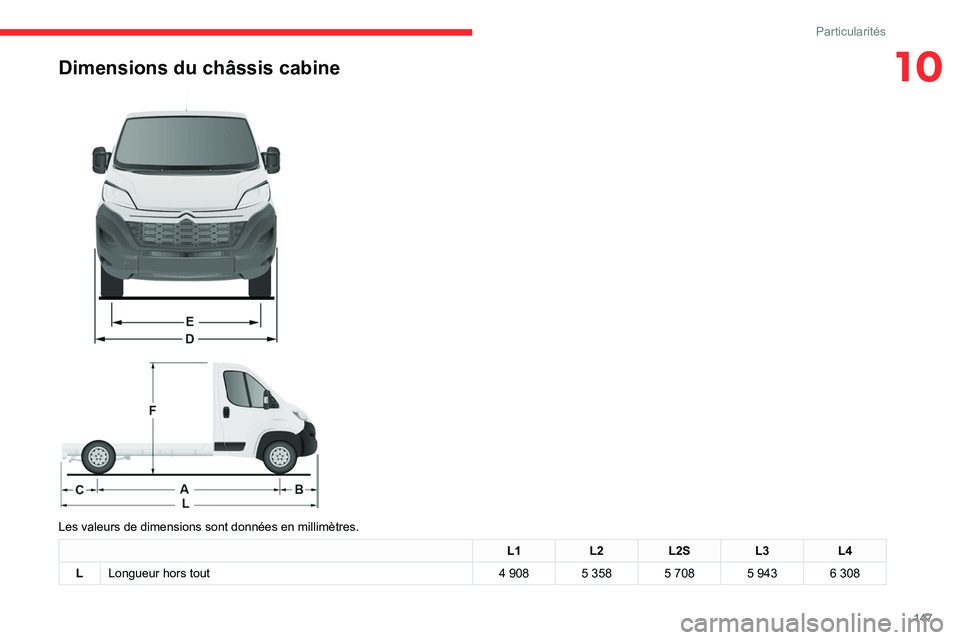

10Dimensions du châssis cabine



Les valeurs de dimensions sont données en millimètres.
L1 L2L2S L3L4
L Longueur hors tout 4 9085 3585 7085 9436 308

148
Particularités

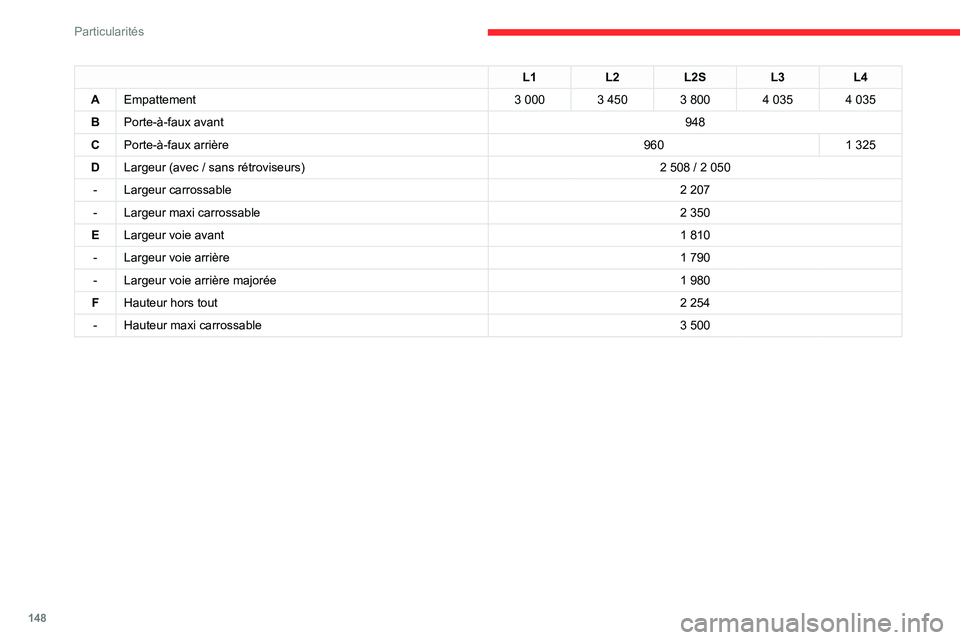

L1L2L2S L3L4
A Empattement 3 0003 4503 8004 0354 035
B Porte-à-faux avant 948
C Porte-à-faux arrière 9601 325
D Largeur (avec / sans rétroviseurs) 2 508 / 2 050
- Largeur carrossable 2 207
- Largeur maxi carrossable 2 350
E Largeur voie avant 1 810
- Largeur voie arrière 1 790
- Largeur voie arrière majorée 1 980
F Hauteur hors tout 2 254
- Hauteur maxi carrossable 3 500
