CITROEN JUMPER DISPATCH 2018 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2018, Model line: JUMPER DISPATCH, Model: CITROEN JUMPER DISPATCH 2018Pages: 416, PDF Size: 17.02 MB

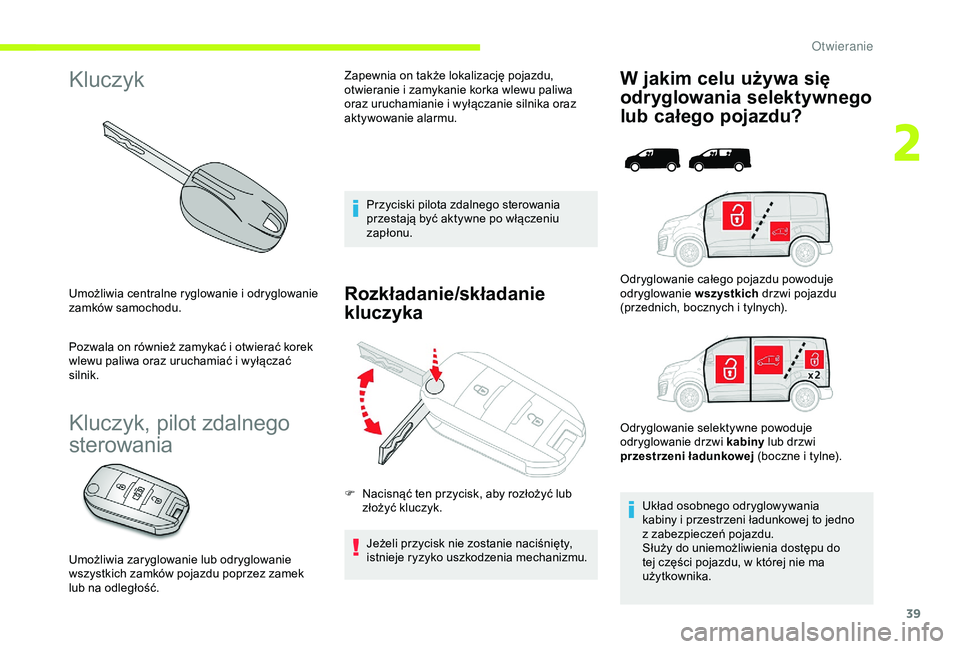

Page 41 of 416
39
Kluczyk
Umożliwia centralne ryglowanie i odryglowanie
z amków samochodu.
Pozwala on również zamykać i
otwierać korek
wlewu paliwa oraz uruchamiać i
wyłączać
silnik.
Kluczyk, pilot zdalnego
sterowania
Przyciski pilota zdalnego sterowania
przestają być aktywne po włączeniu
zapłonu.
Rozkładanie/składanie
kluczyka
Jeżeli przycisk nie zostanie naciśnięty,
istnieje ryzyko uszkodzenia mechanizmu.
W jakim celu używa się
odryglowania selektywnego
lub całego pojazdu?
F Nacisnąć ten przycisk, aby rozłożyć lub złożyć kluczyk. Odryglowanie selektywne powoduje
odryglowanie drzwi kabiny
lub drzwi
przestrzeni ładunkowej (boczne i tylne).
Odryglowanie całego pojazdu powoduje
odryglowanie
wszystkich drzwi pojazdu
(przednich, bocznych i tylnych).
Układ osobnego odryglowywania
kabiny i przestrzeni ładunkowej to jedno
z
zabezpieczeń pojazdu.
Służy do uniemożliwienia dostępu do
tej części pojazdu, w
której nie ma
użytkownika.
Umożliwia zaryglowanie lub odryglowanie
wszystkich zamków pojazdu poprzez zamek
lub na odległość. Zapewnia on także lokalizację pojazdu,
otwieranie i
zamykanie korka wlewu paliwa
oraz uruchamianie i wyłączanie silnika oraz
aktywowanie alarmu.
2
O
Page 42 of 416
40
Odryglowanie sygnalizowane jest szybkim
miganiem świateł kierunkowskazów przez
około dwie sekundy.
W zależności od wersji równocześnie
rozkładają się zewnętrzne lusterka
wsteczne.

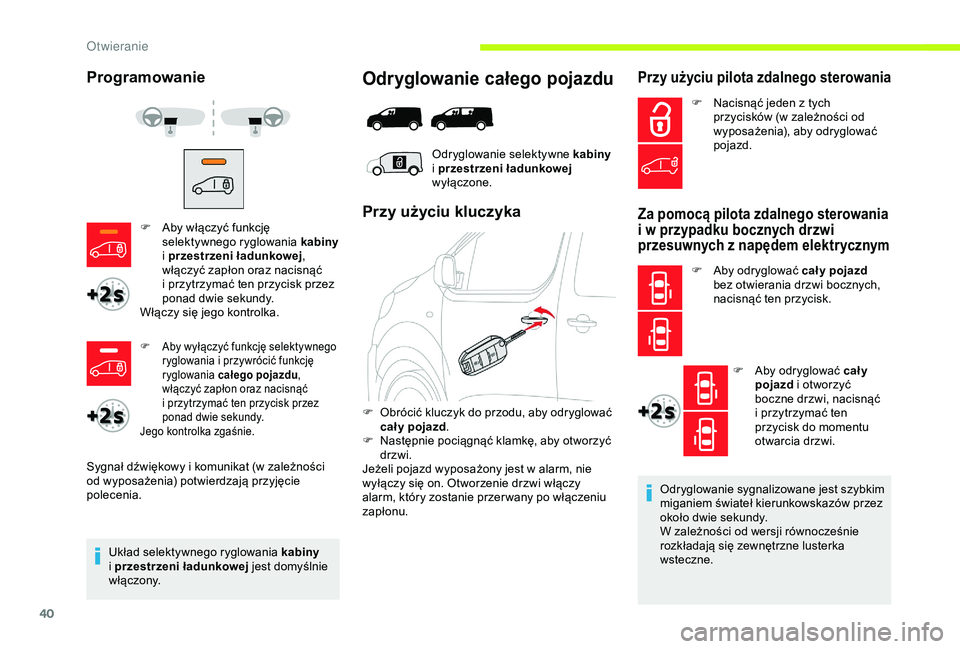

Programowanie
Układ selektywnego ryglowania kabiny
i przestrzeni ładunkowej jest domyślnie
włączony.
Odryglowanie całego pojazdu
Odryglowanie selektywne kabiny
i przestrzeni ładunkowej
wyłączone.
Przy użyciu kluczyka
F Obrócić kluczyk do przodu, aby odryglować cał y pojazd .
F
N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
Jeżeli pojazd wyposażony jest w
alarm, nie
wyłączy się on. Otworzenie drzwi włączy
alarm, który zostanie przer wany po włączeniu
zapłonu.
Przy użyciu pilota zdalnego sterowania
F Aby włączyć funkcję selektywnego ryglowania kabiny
i
przestrzeni ładunkowej ,
włączyć zapłon oraz nacisnąć
i
przytrzymać ten przycisk przez
ponad dwie sekundy.
Włączy się jego kontrolka.
Sygnał dźwiękowy i
komunikat (w zależności
od wyposażenia) potwierdzają przyjęcie
polecenia. F
N
acisnąć jeden z tych
przycisków (w zależności od
wyposażenia), aby odryglować
pojazd.Za pomocą pilota zdalnego sterowania
i w przypadku bocznych drzwi
przesuwnych z
napędem elektrycznym
F Aby odryglować cał y pojazd bez otwierania drzwi bocznych,
nacisnąć ten przycisk.
F
A
by odryglować cał y
pojazd i
otworzyć
boczne drzwi, nacisnąć
i
przytrzymać ten
przycisk do momentu
otwarcia drzwi.
F Aby wyłączyć funkcję selektywnego ryglowania i przywrócić funkcję
ryglowania całego pojazdu ,
włączyć zapłon oraz nacisnąć
i
przytrzymać ten przycisk przez
ponad dwie sekundy.
Jego kontrolka zgaśnie.
O

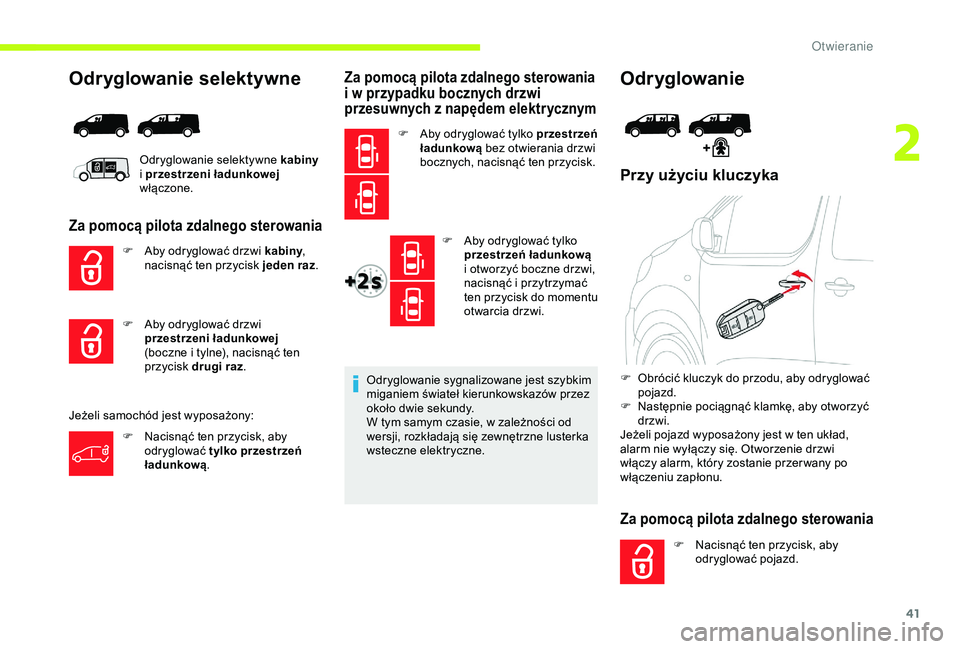

Page 43 of 416
41
Odryglowanie selektywne
Za pomocą pilota zdalnego sterowania
F Aby odryglować drzwi kabiny,
nacisnąć ten przycisk jeden raz .
Jeżeli samochód jest wyposażony:
Za pomocą pilota zdalnego sterowania
i w przypadku bocznych drzwi
przesuwnych z
napędem elektrycznym
F Aby odr yglować tylko przestrzeń
ładunkową bez otwierania drzwi
bocznych, nacisnąć ten przycisk.
F
A
by odryglować tylko
przestrzeń ładunkową
i
otworzyć boczne drzwi,
nacisnąć i
przytrzymać
ten przycisk do momentu
otwarcia drzwi.
Odryglowanie sygnalizowane jest szybkim
miganiem świateł kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, w
zależności od
wersji, rozkładają się zewnętrzne lusterka
wsteczne elektryczne.
Odryglowanie
Przy użyciu kluczyka
Za pomocą pilota zdalnego sterowania
F Nacisnąć ten przycisk, aby odryglować pojazd.
F
O
brócić kluczyk do przodu, aby odryglować
pojazd.
F
N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
Jeżeli pojazd wyposażony jest w ten układ,
alarm nie wyłączy się. Otworzenie drzwi
włączy alarm, który zostanie przer wany po
włączeniu zapłonu.
Odryglowanie selektywne kabiny
i
przestrzeni ładunkowej
włączone.
F
N
acisnąć ten przycisk, aby
odryglować tylko przestrzeń
ładunkową .
F
A
by odryglować drzwi
przestrzeni ładunkowej
(boczne i
tylne), nacisnąć ten
przycisk drugi raz .
2
Otwieranie

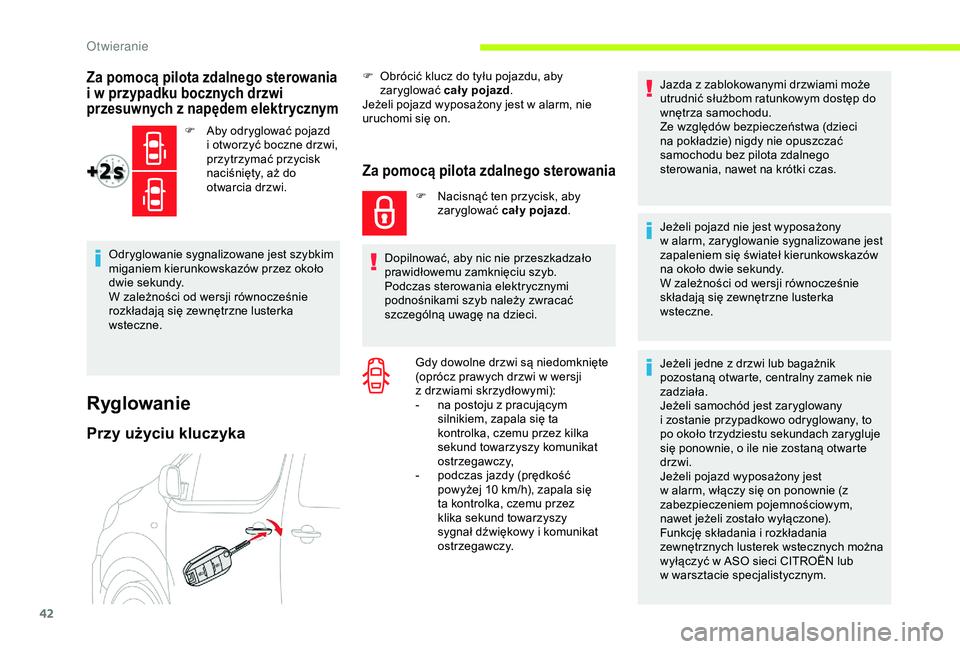

Page 44 of 416
42
Ryglowanie
Przy użyciu kluczyka
F Obrócić klucz do tyłu pojazdu, aby zaryglować cał y pojazd .
Jeżeli pojazd wyposażony jest w
alarm, nie
uruchomi się on.
Za pomocą pilota zdalnego sterowania
F Nacisnąć ten przycisk, aby zaryglować cały pojazd.
Dopilnować, aby nic nie przeszkadzało
prawidłowemu zamknięciu szyb.
Podczas sterowania elektrycznymi
podnośnikami szyb należy zwracać
szczególną uwagę na dzieci.
Gdy dowolne drzwi są niedomknięte
(oprócz prawych drzwi w
wersji
z
drzwiami skrzydłowymi):
-
n
a postoju z pracującym
silnikiem, zapala się ta
kontrolka, czemu przez kilka
sekund towarzyszy komunikat
ostrzegawczy,
-
p
odczas jazdy (prędkość
powyżej 10
km/h), zapala się
ta kontrolka, czemu przez
klika sekund towarzyszy
sygnał dźwiękowy i
komunikat
ostrzegawczy. Jazda z
zablokowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do
wnętrza samochodu.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Za pomocą pilota zdalnego sterowania
i w przypadku bocznych drzwi
przesuwnych z
napędem elektrycznym
F Aby odryglować pojazd i otworzyć boczne drzwi,
przytrzymać przycisk
naciśnięty, aż do
otwarcia drzwi.
Odryglowanie sygnalizowane jest szybkim
miganiem kierunkowskazów przez około
dwie sekundy.
W zależności od wersji równocześnie
rozkładają się zewnętrzne lusterka
wsteczne. Jeżeli pojazd nie jest wyposażony
w
alarm, zaryglowanie sygnalizowane jest
zapaleniem się świateł kierunkowskazów
na około dwie sekundy.
W zależności od wersji równocześnie
składają się zewnętrzne lusterka
wsteczne.
Jeżeli jedne z
drzwi lub bagażnik
pozostaną otwarte, centralny zamek nie
zadziała.
Jeżeli samochód jest zaryglowany
i
zostanie przypadkowo odryglowany, to
po około trzydziestu sekundach zarygluje
się ponownie, o
ile nie zostaną otwarte
drzwi.
Jeżeli pojazd wyposażony jest
w
alarm, włączy się on ponownie (z
zabezpieczeniem pojemnościowym,
nawet jeżeli zostało wyłączone).
Funkcję składania i
rozkładania
zewnętrznych lusterek wstecznych można
wyłączyć w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
O

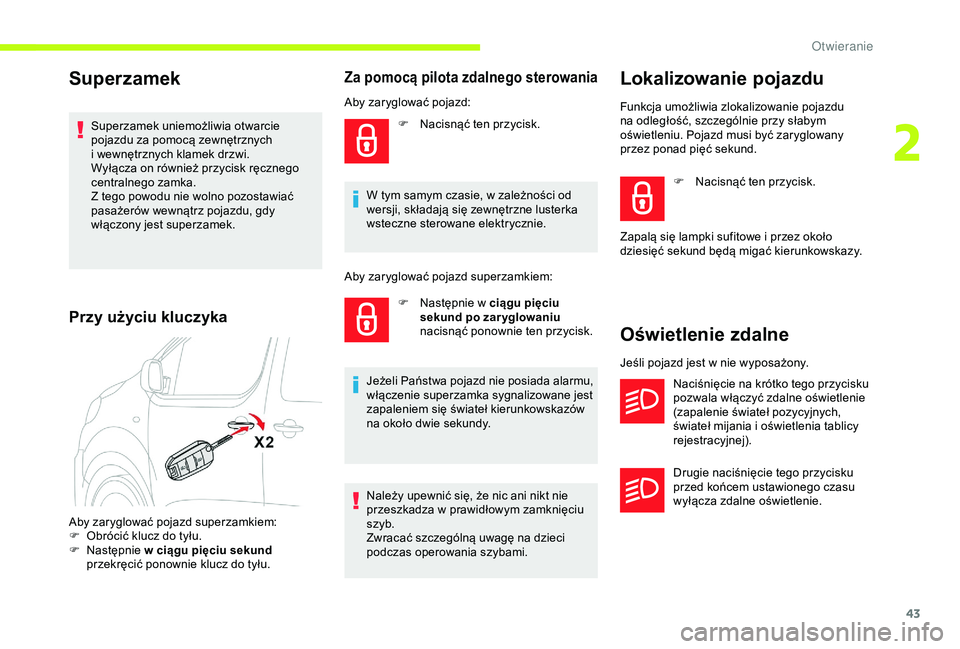

Page 45 of 416
43
Aby zaryglować pojazd superzamkiem:
F O brócić klucz do tyłu.
F
N
astępnie w
ciągu pięciu sekund
przekręcić ponownie klucz do tyłu.
Za pomocą pilota zdalnego sterowania
Aby zaryglować pojazd:
W tym samym czasie, w zależności od
wersji, składają się zewnętrzne lusterka
wsteczne sterowane elektrycznie.
Aby zaryglować pojazd superzamkiem:
Jeżeli Państwa pojazd nie posiada alarmu,
włączenie superzamka sygnalizowane jest
zapaleniem się świateł kierunkowskazów
na około dwie sekundy.
Należy upewnić się, że nic ani nikt nie
przeszkadza w
prawidłowym zamknięciu
szyb.
Zwracać szczególną uwagę na dzieci
podczas operowania szybami.
Lokalizowanie pojazdu
Funkcja umożliwia zlokalizowanie pojazdu
na odległość, szczególnie przy słabym
oświetleniu. Pojazd musi być zaryglowany
przez ponad pięć sekund.
Oświetlenie zdalne
Jeśli pojazd jest w nie wyposażony.
N aciśnięcie na krótko tego przycisku
pozwala włączyć zdalne oświetlenie
(zapalenie świateł pozycyjnych,
świateł mijania i
oświetlenia tablicy
rejestracyjnej).
Przy użyciu kluczyka
Drugie naciśnięcie tego przycisku
przed końcem ustawionego czasu
wyłącza zdalne oświetlenie.
F
N
acisnąć ten przycisk.
F
N
astępnie w
ciągu pięciu
sekund po zar yglowaniu
nacisnąć ponownie ten przycisk. F
N
acisnąć ten przycisk.
Zapalą się lampki sufitowe i przez około
dziesięć sekund będą migać kierunkowskazy.
Superzamek
Superzamek uniemożliwia otwarcie
pojazdu za pomocą zewnętrznych
i
wewnętrznych klamek drzwi.
Wyłącza on również przycisk ręcznego
centralnego zamka.
Z tego powodu nie wolno pozostawiać
pasażerów wewnątrz pojazdu, gdy
włączony jest superzamek.
2
O
Page 46 of 416
44

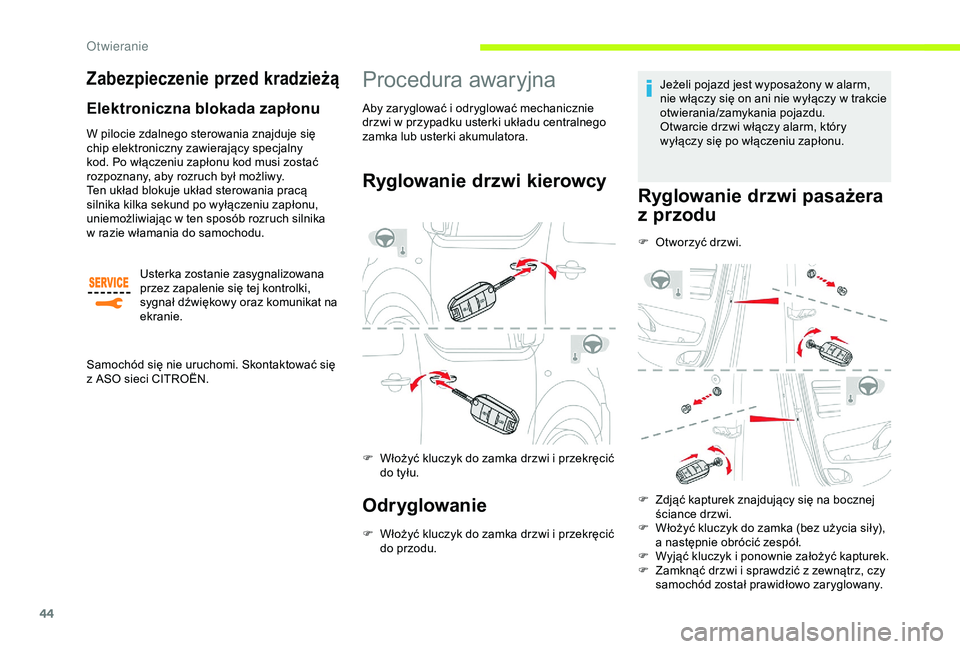

Zabezpieczenie przed kradzieżą
Elektroniczna blokada zapłonu
W pilocie zdalnego sterowania znajduje się
chip elektroniczny zawierający specjalny
kod. Po włączeniu zapłonu kod musi zostać
rozpoznany, aby rozruch był możliwy.
Ten układ blokuje układ sterowania pracą
silnika kilka sekund po wyłączeniu zapłonu,
uniemożliwiając w ten sposób rozruch silnika
w
razie włamania do samochodu. Usterka zostanie zasygnalizowana
przez zapalenie się tej kontrolki,
sygnał dźwiękowy oraz komunikat na
ekranie.
Samochód się nie uruchomi. Skontaktować się
z
ASO sieci CITROËN.
Procedura awaryjna
Ryglowanie drzwi kierowcy
F Włożyć kluczyk do zamka drzwi i przekręcić
do tyłu.
Odryglowanie
F Włożyć kluczyk do zamka drzwi i przekręcić
do przodu. Jeżeli pojazd jest wyposażony w
alarm,
nie włączy się on ani nie wyłączy w trakcie
otwierania/zamykania pojazdu.
Otwarcie drzwi włączy alarm, który
wyłączy się po włączeniu zapłonu.
Ryglowanie drzwi pasażera
z
p
rzodu
F Otworzyć drzwi.
F
Z
djąć kapturek znajdujący się na bocznej
ściance drzwi.
F
W
łożyć kluczyk do zamka (bez użycia siły),
a
następnie obrócić zespół.
F
W
yjąć kluczyk i ponownie założyć kapturek.
F
Z
amknąć drzwi i sprawdzić z zewnątrz, czy
samochód został prawidłowo zaryglowany.
Aby zaryglować i
odryglować mechanicznie
drzwi w
przypadku usterki układu centralnego
zamka lub usterki akumulatora.
O

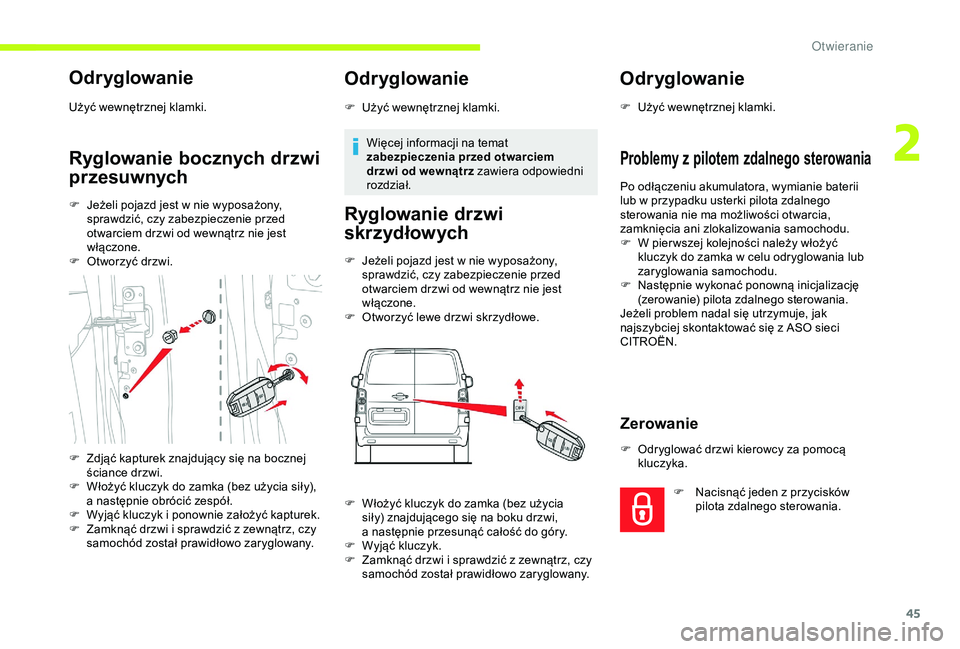

Page 47 of 416
45
Odryglowanie
Użyć wewnętrznej klamki.
Ryglowanie bocznych drzwi
przesuwnych
F Jeżeli pojazd jest w nie wyposażony,
sprawdzić, czy zabezpieczenie przed
otwarciem drzwi od wewnątrz nie jest
włączone.
F
O
tworzyć drzwi.
F
Z
djąć kapturek znajdujący się na bocznej
ściance drzwi.
F
W
łożyć kluczyk do zamka (bez użycia siły),
a
następnie obrócić zespół.
F
W
yjąć kluczyk i ponownie założyć kapturek.
F
Z
amknąć drzwi i sprawdzić z zewnątrz, czy
samochód został prawidłowo zaryglowany.
Odryglowanie
F Użyć wewnętrznej klamki.
Więcej informacji na temat
zabezpieczenia przed otwarciem
drzwi od wewnątrz zawiera odpowiedni
rozdział.
Ryglowanie drzwi
skrzydłowych
F Jeżeli pojazd jest w nie wyposażony,
sprawdzić, czy zabezpieczenie przed
otwarciem drzwi od wewnątrz nie jest
włączone.
F
O
tworzyć lewe drzwi skrzydłowe.
Odryglowanie
F Użyć wewnętrznej klamki.
Problemy z p ilotem zdalnego sterowania
Po odłączeniu akumulatora, wymianie baterii
lub w
przypadku usterki pilota zdalnego
sterowania nie ma możliwości otwarcia,
zamknięcia ani zlokalizowania samochodu.
F
W p
ier wszej kolejności należy włożyć
kluczyk do zamka w
celu odryglowania lub
zaryglowania samochodu.
F
N
astępnie wykonać ponowną inicjalizację
(zerowanie) pilota zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z
ASO sieci
CITROËN.
Zerowanie
F Odryglować drzwi kierowcy za pomocą kluczyka.
F
N
acisnąć jeden z przycisków
pilota zdalnego sterowania.
F
W
łożyć kluczyk do zamka (bez użycia
siły) znajdującego się na boku drzwi,
a
następnie przesunąć całość do góry.
F
Wy
jąć kluczyk.
F
Z
amknąć drzwi i
sprawdzić z
zewnątrz, czy
samochód został prawidłowo zaryglowany.
2
O
Page 48 of 416
46

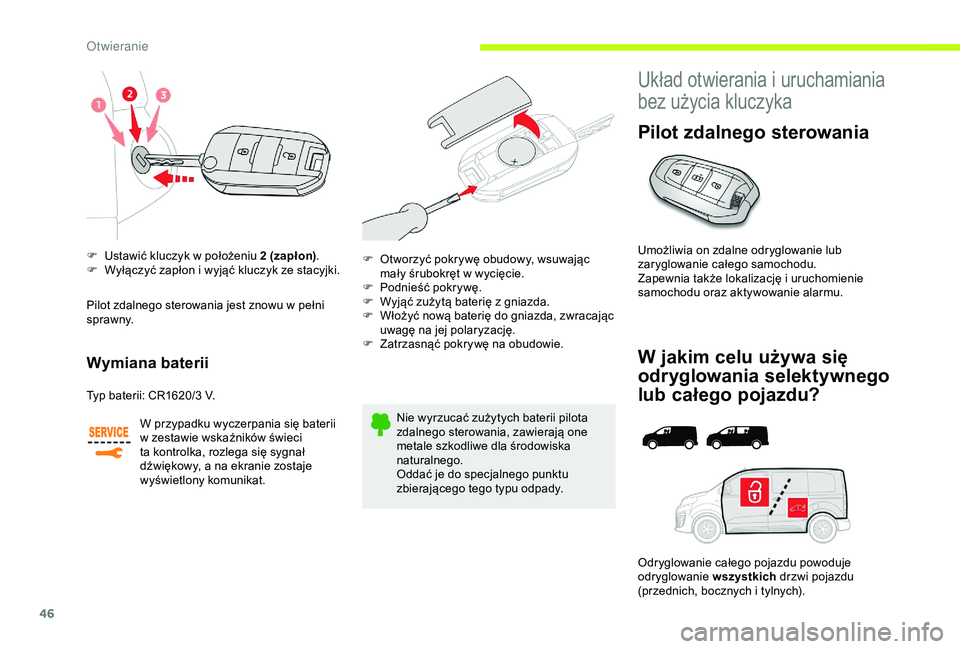

F Ustawić kluczyk w położeniu 2 (zapłon).
F W yłączyć zapłon i wyjąć kluczyk ze stacyjki.
Wymiana baterii
Typ baterii: CR1620/3 V.
W p rzypadku wyczerpania się baterii
w
zestawie wskaźników świeci
ta kontrolka, rozlega się sygnał
dźwiękowy, a
na ekranie zostaje
wyświetlony komunikat.
Pilot zdalnego sterowania jest znowu w
pełni
s p r aw ny.
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one
metale szkodliwe dla środowiska
naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
F
O
tworzyć pokrywę obudowy, wsuwając
mały śrubokręt w wycięcie.
F
P
odnieść pokrywę.
F
W
yjąć zużytą baterię z gniazda.
F
W
łożyć nową baterię do gniazda, zwracając
uwagę na jej polaryzację.
F
Z
atrzasnąć pokrywę na obudowie.
Układ otwierania i uruchamiania
bez użycia kluczyka
Pilot zdalnego sterowania
Umożliwia on zdalne odryglowanie lub
zaryglowanie całego samochodu.
Zapewnia także lokalizację i
uruchomienie
samochodu oraz aktywowanie alarmu.
W jakim celu używa się
odryglowania selektywnego
lub całego pojazdu?
Odryglowanie całego pojazdu powoduje
odryglowanie wszystkich drzwi pojazdu
(przednich, bocznych i
tylnych).
O
Page 49 of 416
47
Układ osobnego odryglowywania
kabiny i przestrzeni ładunkowej to jedno
z
zabezpieczeń pojazdu.
Służy do uniemożliwienia dostępu do
tej części pojazdu, w
której nie ma
użytkownika.
Odryglowanie selektywne powoduje
odryglowanie drzwi kabiny
lub drzwi
przestrzeni ładunkowej (boczne i tylne).
Programowanie
Układ selektywnego ryglowania kabiny
i przestrzeni ładunkowej jest domyślnie
włączony.
Odryglowanie całego pojazdu
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
F Aby odryglować cał y pojazd
bez otwierania drzwi bocznych,
nacisnąć ten przycisk.
F
A
by odryglować cał y
pojazd i
otworzyć
boczne drzwi, nacisnąć
i
przytrzymać ten
przycisk do momentu
otwarcia drzwi.
Odryglowanie sygnalizowane jest szybkim
miganiem świateł kierunkowskazów przez
około dwie sekundy.
W zależności od wersji równocześnie
rozkładają się zewnętrzne lusterka
wsteczne.
F
A
by włączyć funkcję
selektywnego ryglowania kabiny
i
przestrzeni ładunkowej ,
włączyć zapłon oraz nacisnąć
i
przytrzymać ten przycisk przez
ponad dwie sekundy.
Włączy się jego kontrolka. Sygnał dźwiękowy i
komunikat (w zależności
od wyposażenia) potwierdzają przyjęcie
polecenia. F
A
by wyłączyć funkcję
selektywnego ryglowania
i
przywrócić funkcję ryglowania
całego pojazdu , włączyć zapłon
oraz nacisnąć i
przytrzymać
ten przycisk przez ponad dwie
sekundy.
Jego kontrolka zgaśnie.
Odryglowanie selektywne kabiny
i
przestrzeni ładunkowej
wyłączone.
F
N
acisnąć jeden
z
tych przycisków
(w zależności od
wyposażenia), aby
odryglować pojazd.
2
O
Page 50 of 416
48

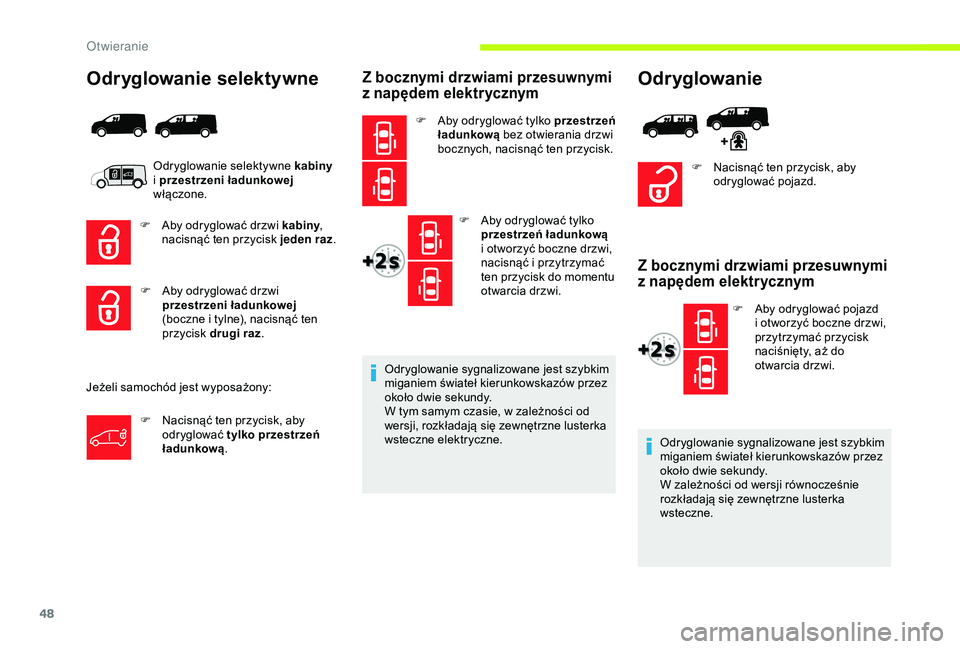

Odryglowanie selektywne
Odryglowanie selektywne kabiny
i przestrzeni ładunkowej
włączone.
F
A
by odryglować drzwi kabiny ,
nacisnąć ten przycisk jeden raz .
Jeżeli samochód jest wyposażony:
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
F Aby odr yglować tylko przestrzeń
ładunkową bez otwierania drzwi
bocznych, nacisnąć ten przycisk.
F
A
by odryglować tylko
przestrzeń ładunkową
i
otworzyć boczne drzwi,
nacisnąć i
przytrzymać
ten przycisk do momentu
otwarcia drzwi.
Odryglowanie sygnalizowane jest szybkim
miganiem świateł kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, w
zależności od
wersji, rozkładają się zewnętrzne lusterka
wsteczne elektryczne.
Odryglowanie
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
F Aby odryglować pojazd
i otworzyć boczne drzwi,
przytrzymać przycisk
naciśnięty, aż do
otwarcia drzwi.
Odryglowanie sygnalizowane jest szybkim
miganiem świateł kierunkowskazów przez
około dwie sekundy.
W zależności od wersji równocześnie
rozkładają się zewnętrzne lusterka
wsteczne. F
N
acisnąć ten przycisk, aby
odryglować pojazd.
F
N
acisnąć ten przycisk, aby
odryglować tylko przestrzeń
ładunkową .
F
A
by odryglować drzwi
przestrzeni ładunkowej
(boczne i
tylne), nacisnąć ten
przycisk drugi raz .
Otwieranie
