CITROEN JUMPER DISPATCH 2018 Kezelési útmutató (in Hungarian)

289

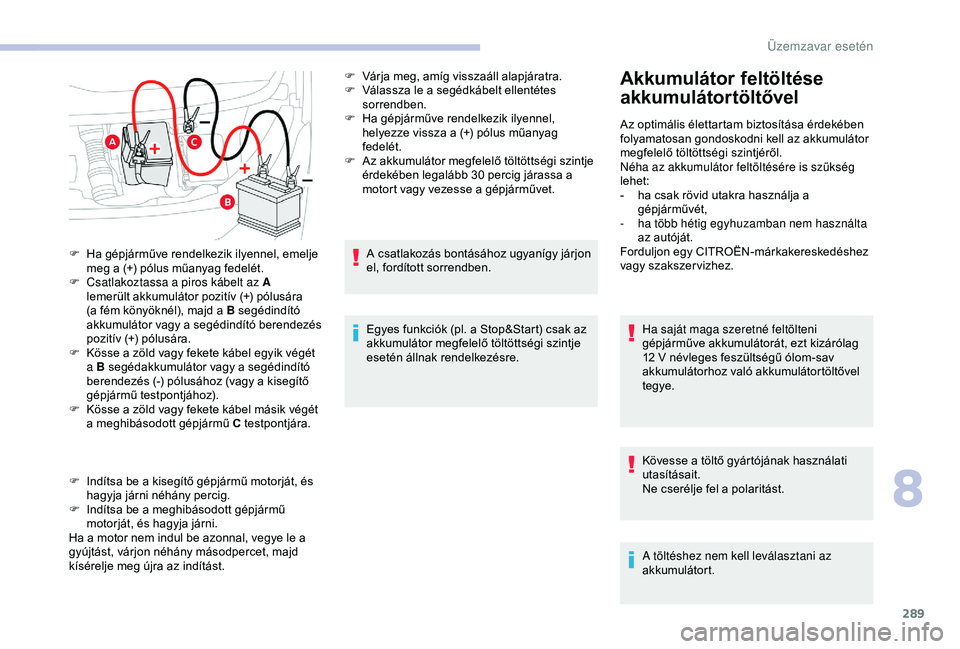

F Indítsa be a kisegítő gépjármű motorját, és hagyja járni néhány percig.
F

I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást. F

V
árja meg, amíg visszaáll alapjáratra.
F
V
álassza le a segédkábelt ellentétes
sorrendben.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
F
A
z akkumulátor megfelelő töltöttségi szintje
érdekében legalább 30 percig járassa a
motort vagy vezesse a gépjárművet.
A csatlakozás bontásához ugyanígy járjon
el, fordított sorrendben.
Egyes funkciók (pl. a Stop&Start) csak az
akkumulátor megfelelő töltöttségi szintje
esetén állnak rendelkezésre.
Akkumulátor feltöltése
akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Néha az akkumulátor feltöltésére is szükség
lehet:
-

h
a csak rövid utakra használja a
gépjárművét,
-

h
a több hétig egyhuzamban nem használta
az autóját.
Forduljon egy CITROËN-márkakereskedéshez
vagy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12
V névleges feszültségű ólom-sav
akkumulátorhoz való akkumulátortöltővel
tegye.
F

H

a gépjárműve rendelkezik ilyennel, emelje
meg a (+) pólus műanyag fedelét.
F

C

satlakoztassa a piros kábelt az A
lemerült akkumulátor pozitív (+) pólusára
(a fém könyöknél), majd a B segédindító
akkumulátor vagy a segédindító berendezés
pozitív (+) pólusára.
F

K

össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor vagy a segédindító
berendezés (-) pólusához (vagy a kisegítő
gépjármű testpontjához).
F

K

össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára.
Kövesse a töltő gyártójának használati
utasításait.
Ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az
akkumulátort.
8
Üzemzavar esetén

290
Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott,
ellenőriztesse egy CITROËN
márkaszervizben vagy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek és a háza nem repedt-e
meg, mert az mérgező és erősen maró
sav szivárgásához vezethet.
Az akkumulátor lekötése
Ha a gépjárművet huzamosabb ideig nem
használja, a motor indításához szükséges
töltöttségi szint megőrzése érdekében javasolt
kikötni az akkumulátort.
Mielőtt hozzákezdene az akkumulátor
leválasztásához:
F
z
árja be az összes nyílászárót (ajtók,
csomagtérajtó, ablakok, tető),
F

k
apcsolja ki az összes elektromos
fogyasztót (audiorendszer, ablaktörlő,
fényszórók stb.),
F

v
egye le a gyújtást, és várjon négy percet.
Az akkumulátorhoz hozzáfér ve elég a (+) pólust
lekötni.

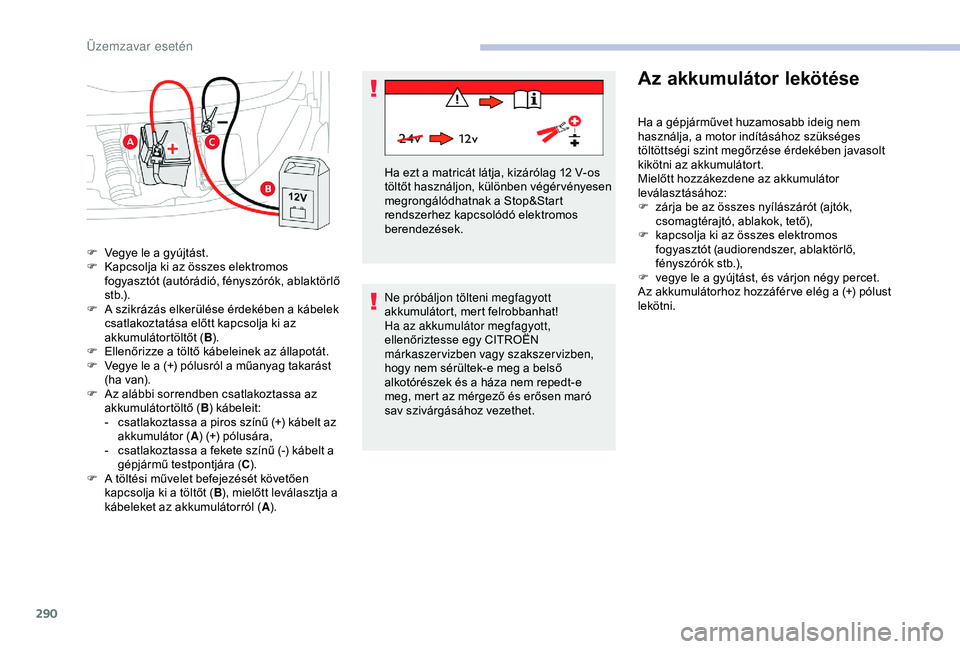

F

V

egye le a gyújtást.
F

K

apcsolja ki az összes elektromos
fogyasztót (autórádió, fényszórók, ablaktörlő
s t b.) .
F

A s

zikrázás elkerülése érdekében a kábelek
csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt (B ).
F

E

llenőrizze a töltő kábeleinek az állapotát.
F

V

egye le a (+) pólusról a műanyag takarást
(ha van).
F

A

z alábbi sorrendben csatlakoztassa az
akkumulátortöltő (B ) kábeleit:
-

c

satlakoztassa a piros színű (+) kábelt az
akkumulátor ( A) (+) pólusára,
-

c

satlakoztassa a fekete színű (-) kábelt a
gépjármű testpontjára ( C).
F

A t

öltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A). Ha ezt a matricát látja, kizárólag 12

V-os
töltőt használjon, különben végér vényesen
megrongálódhatnak a Stop&Start
rendszerhez kapcsolódó elektromos
berendezések.
Üzemzavar esetén

291

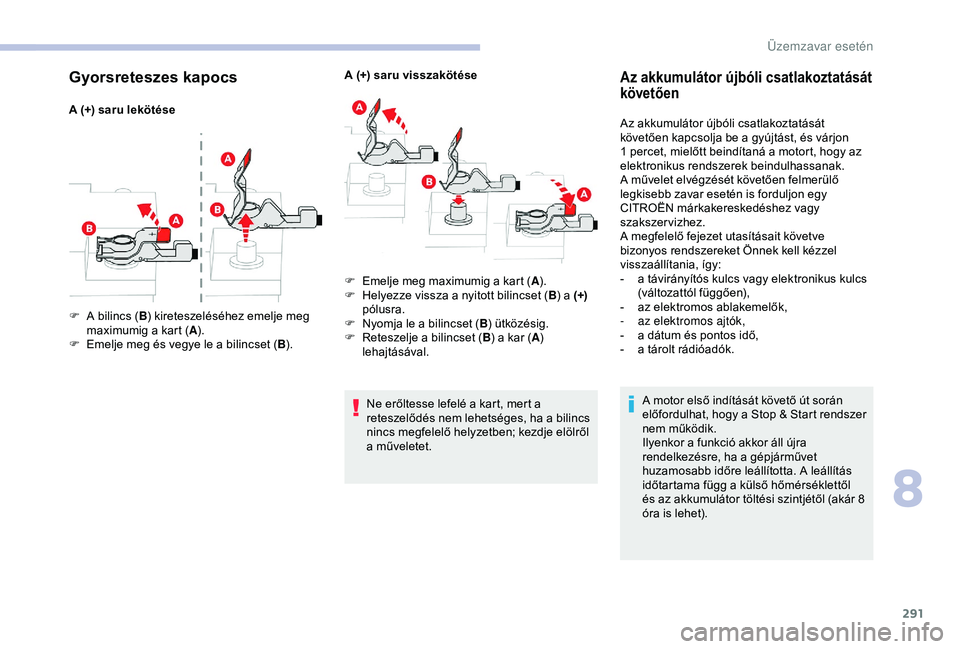

Gyorsreteszes kapocs
A (+) saru lekötéseA (+) saru visszakötése
Ne erőltesse lefelé a kart, mert a
reteszelődés nem lehetséges, ha a bilincs
nincs megfelelő helyzetben; kezdje elölről
a műveletet.
Az akkumulátor újbóli csatlakoztatását
követően
Az akkumulátor újbóli csatlakoztatását
követően kapcsolja be a gyújtást, és várjon
1 percet, mielőtt beindítaná a motort, hogy az
elektronikus rendszerek beindulhassanak.
A művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon egy
CITROËN márkakereskedéshez vagy
szakszervizhez.
A megfelelő fejezet utasításait követve
bizonyos rendszereket Önnek kell kézzel
visszaállítania, így:
-

a t
ávirányítós kulcs vagy elektronikus kulcs
(változattól függően),
-

a
z elektromos ablakemelők,
-
a

z elektromos ajtók,
-

a d
átum és pontos idő,
-

a t
árolt rádióadók.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start rendszer
nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár 8
óra is lehet).
F

A b

ilincs ( B) kireteszeléséhez emelje meg
maximumig a kart ( A).
F

E

melje meg és vegye le a bilincset ( B). F

E

melje meg maximumig a kart ( A).
F

H

elyezze vissza a nyitott bilincset ( B) a (+)
pólusra.
F

N

yomja le a bilincset ( B) ütközésig.
F

R

eteszelje a bilincset ( B) a kar ( A)
lehajtásával.
8
Üzemzavar esetén

292

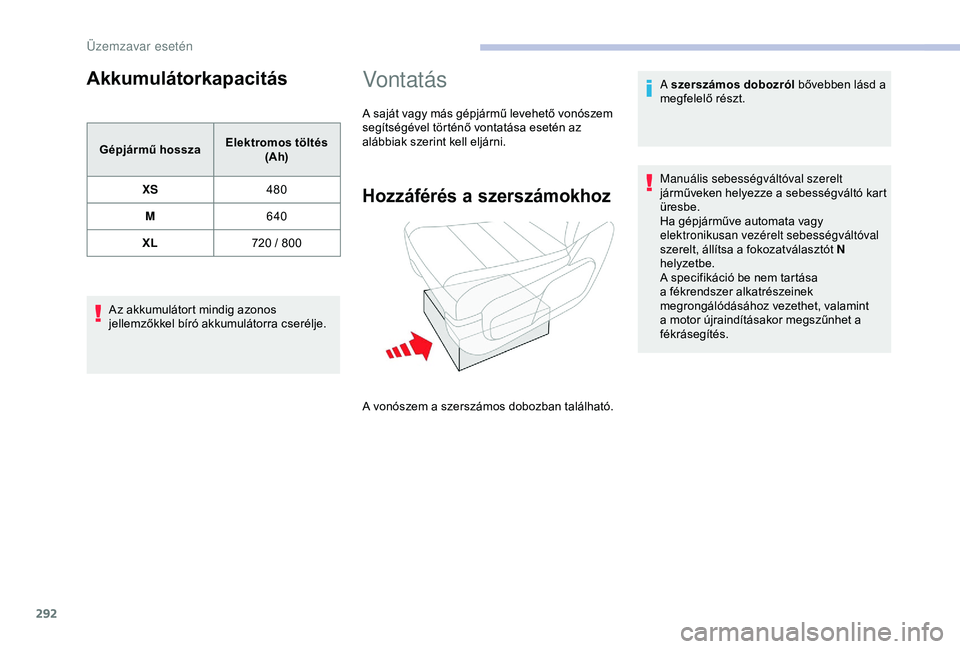

Akkumulátorkapacitás
Gépjármű hosszaElektromos töltés
(Ah)
XS 480
M 640
XL 720 / 800
Az akkumulátort mindig azonos
jellemzőkkel bíró akkumulátorra cserélje.
Vontatás
A saját vagy más gépjármű levehető vonószem
segítségével történő vontatása esetén az
alábbiak szerint kell eljárni.
Hozzáférés a szerszámokhoz
A szerszámos dobozról bővebben lásd a
megfelelő részt.
Manuális sebességváltóval szerelt
járműveken helyezze a sebességváltó kart
üresbe.
Ha gépjárműve automata vagy
elektronikusan vezérelt sebességváltóval
szerelt, állítsa a fokozatválasztót N
helyzetbe.
A specifikáció be nem tartása
a fékrendszer alkatrészeinek
megrongálódásához vezethet, valamint
a motor újraindításakor megszűnhet a
fékrásegítés.
A vonószem a szerszámos dobozban található.
Üzemzavar esetén

293

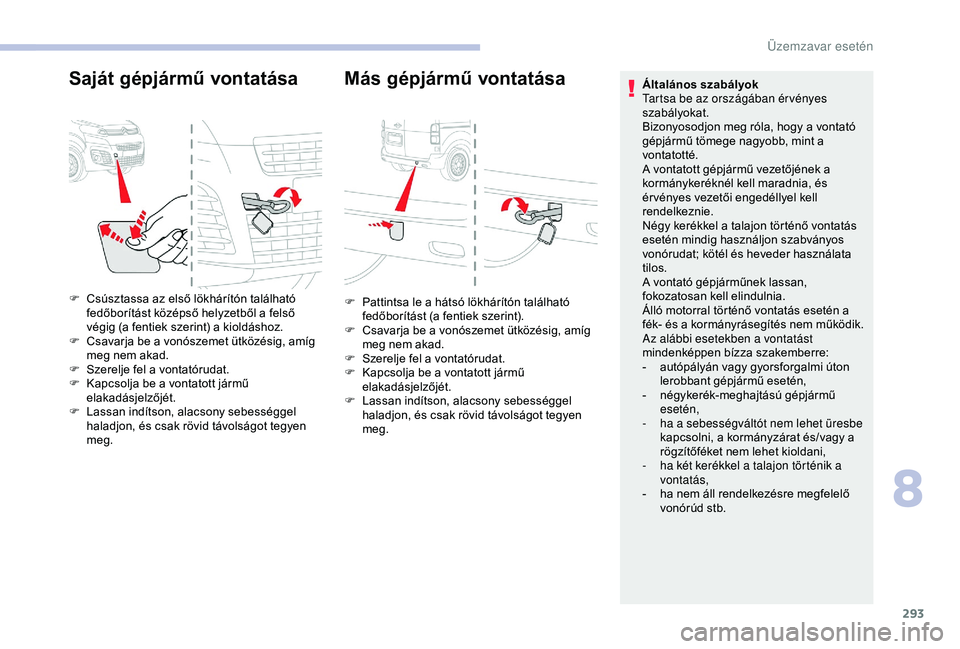

Saját gépjármű vontatása Más gépjármű vontatása
F Csúsztassa az első lökhárítón található fedőborítást középső helyzetből a felső
végig (a fentiek szerint) a kioldáshoz.
F

C
savarja be a vonószemet ütközésig, amíg
meg nem akad.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be a vontatott jármű
elakadásjelzőjét.
F

L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távolságot tegyen
meg. Általános szabályok
Tartsa be az országában ér vényes
szabályokat.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
kormánykeréknél kell maradnia, és
ér vényes vezetői engedéllyel kell
rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötél és heveder használata
tilos.
A vontató gépjárműnek lassan,
fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén a
fék- és a kormányrásegítés nem működik.
Az alábbi esetekben a vontatást
mindenképpen bízza szakemberre:
-

a
utópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
né

gykerék-meghajtású gépjármű
esetén,
-

h
a a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani,
-

h
a két kerékkel a talajon történik a
vontatás,
-

h
a nem áll rendelkezésre megfelelő
vonórúd stb.
F
P attintsa le a hátsó lökhárítón található
fedőborítást (a fentiek szerint).
F

C
savarja be a vonószemet ütközésig, amíg
meg nem akad.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be a vontatott jármű
elakadásjelzőjét.
F

L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távolságot tegyen
meg.
8
Üzemzavar esetén

294
Motorok és vontatott
terhek adatai
Motortípusok
A motoradatok a jármű forgalmi engedélyében
és értékesítési brossúráiban találhatók.A maximális teljesítmény – az európai
szabályozásnak megfelelően (1999/99/EK
irányelv) – a motor fékpadon mért értéknek
felel meg.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.
Tömegadatok és vontatható
terhek
A gépjárművére vonatkozó tömegek
és vontatható terhek értékei a forgalmi
engedélyben, ill. a kereskedelmi okmányokban
szerepelnek.
Az értékek megtalálhatók továbbá a gyártó
adattábláján, ill. -címkéjén.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.
A GTW értékek és a vontatható terhek listája
legfeljebb 1000
méter tengerszint feletti
magasságra érvényesek. Minden 1000
m

éteres
magasságnövekedésnél újabb 10%-kal kell
csökkenteni a vontatható tömeget.
Az ajánlott támaszsúly a (szerszámmal vagy
anélkül leszerelhető) vonóhorogra nehezedő
maximális súlyt jelenti.
GT W: Megengedett guruló össztömeg. Magas külső hőmérsékleti viszonyok
esetén a motor védelme érdekében
csökkenhet a teljesítmény. 37
°C-ot
meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Egy alig megrakodott vontató járművel
történő vontatás ronthatja a gépjármű
úttartását.
A vontatás megnöveli a féktávolságot.
A vontatójármű sebessége soha nem
haladhatja meg a 100
km/h sebességet.
Magas külső hőmérséklet esetén a
gépjármű leállítását követően ajánlott még
1-2 percig járatni a motort, ezzel lehetővé
téve annak lehűlését.
Műszaki adatok

295

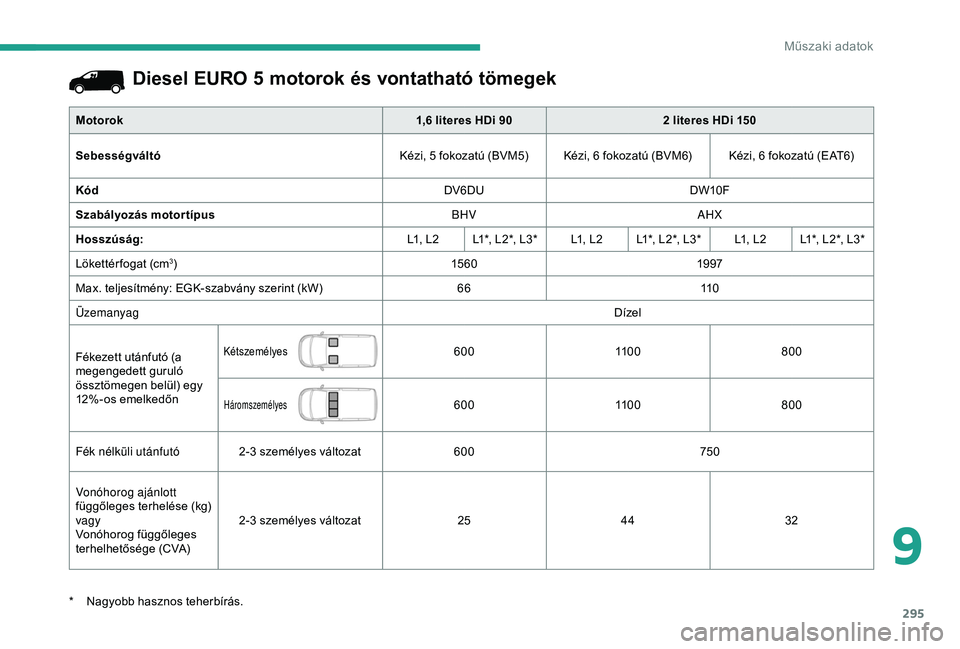

Diesel EURO 5 motorok és vontatható tömegek
Motorok 1,6 literes HDi 902 literes HDi 150
Sebességváltó Kézi, 5 fokozatú (BVM5) Kézi, 6 fokozatú (BVM6) Kézi, 6 fokozatú (EAT6)
Kód DV6DUDW10F
Szabályozás motortípus BHVAHX
Hosszúság: L1, L2 L1*, L2*, L3* L1, L2 L1*, L2*, L3* L1, L2 L1*, L2*, L3*
Lökettér fogat (cm
3) 15 6 019 97
Max. teljesítmény: EGK-szabvány szerint (kW) 6611 0
Üzemanyag Dízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy
12%-os emelkedőn
Kétszemélyes600 11 0 0 800
Háromszemélyes60011 0 0 800
Fék nélküli utánfutó 2-3

személyes változat 600 750
Vonóhorog ajánlott
függőleges terhelése (kg)
vagy
Vonóhorog függőleges
terhelhetősége (CVA) 2-3

személyes változat 2544 32
*

N

agyobb hasznos teherbírás.
9
Műszaki adatok

296

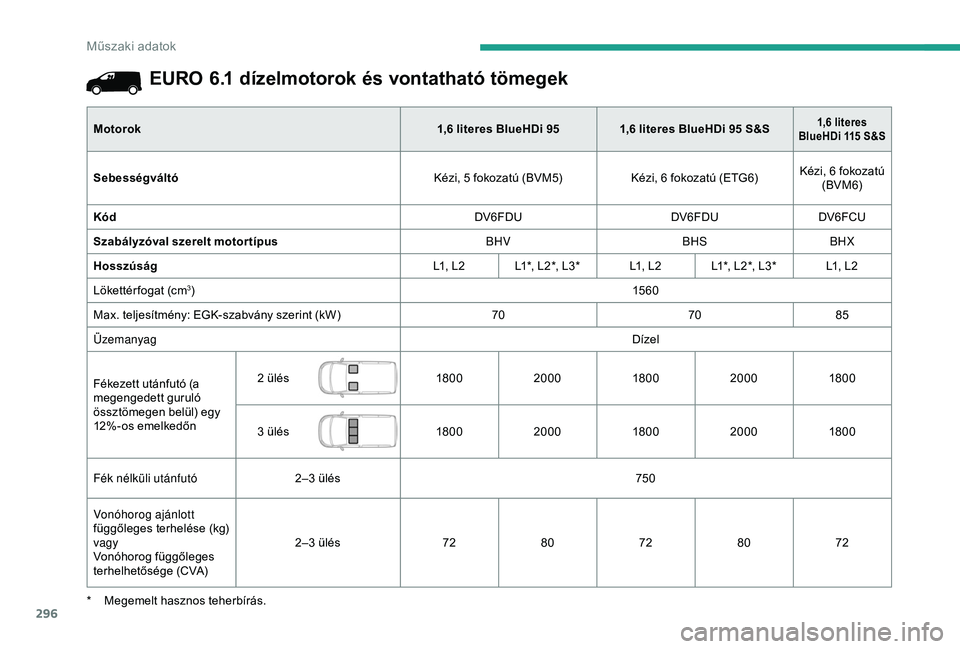

EURO 6.1 dízelmotorok és vontatható tömegek
Motorok1,6 literes BlueHDi 951,6 literes BlueHDi 95 S&S1,6 literes
B
lueHDi 115 S&S
Sebességváltó Kézi, 5 fokozatú (BVM5)Kézi, 6 fokozatú (ETG6)Kézi, 6 fokozatú
(BVM 6)
Kód DV6FDUDV6FDUDV6FCU
Szabályzóval szerelt motortípus BHVBHSBHX
Hosszúság L1, L2 L1*, L2*, L3* L1, L2 L1*, L2*, L3* L1, L2
Lökettér fogat (cm
3) 15 6 0
Max. teljesítmény: EGK-szabvány szerint (kW) 707085
Üzemanyag Dízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy
12%-os emelkedőn 2 ülés
18 0 02000 18 0 02000 18 0 0
3 ülés 18 0 02000 18 0 02000 18 0 0
Fék nélküli utánfutó 2–3 ülés 750
Vonóhorog ajánlott
függőleges terhelése (kg)
vagy
Vonóhorog függőleges
terhelhetősége (CVA) 2–3 ülés
7280 7280 72
*

M

egemelt hasznos teherbírás.

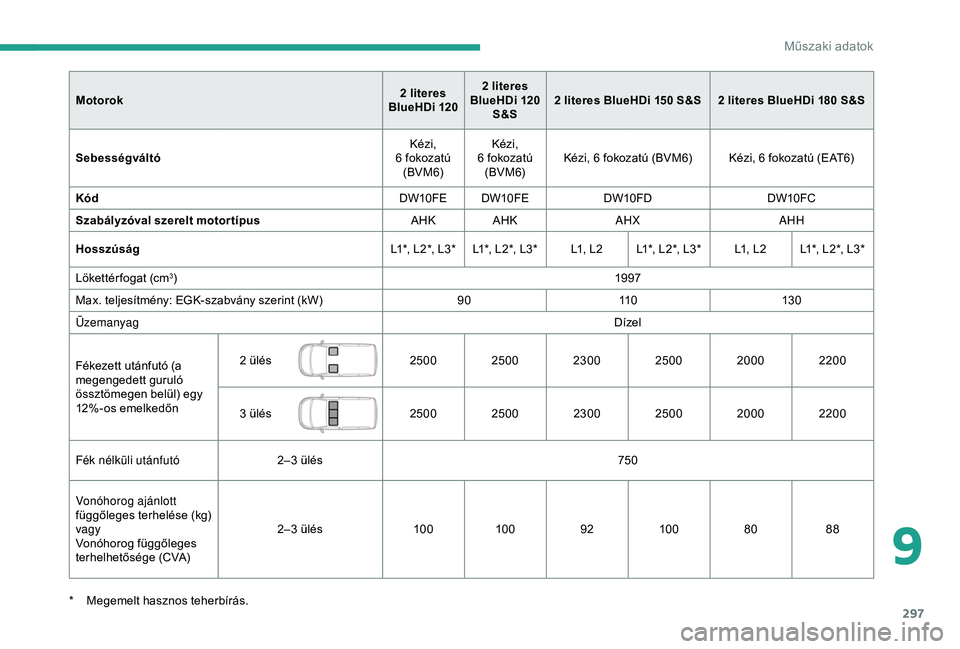

Műszaki adatok

297
Motorok2 literes
BlueHDi 120 2
literes
BlueHDi 120 S&S 2
literes BlueHDi 150 S&S 2 literes BlueHDi 180 S&S
Sebességváltó Kézi,
6
fokozatú
(BVM 6) Kézi,
6
fokozatú
(BVM 6) Kézi, 6 fokozatú (BVM6) Kézi, 6 fokozatú (EAT6)
Kód DW10FE DW10FEDW10FDDW10FC
Szabályzóval szerelt motortípus AHK AHKAHXAHH
Hosszúság L1*, L2*, L3* L1*, L2*, L3* L1, L2 L1*, L2*, L3* L1, L2 L1*, L2*, L3*
Lökettér fogat (cm
3) 19 97
Max. teljesítmény: EGK-szabvány szerint (kW) 9011 0 13 0
Üzemanyag Dízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy
12%-os emelkedőn 2 ülés
2500 2500230025002000 2200
3 ülés 2500 2500230025002000 2200
Fék nélküli utánfutó 2–3 ülés 750
Vonóhorog ajánlott
függőleges terhelése (kg)
vagy
Vonóhorog függőleges
terhelhetősége (CVA) 2–3 ülés
10 010 0 9210 0 8088
*

M

egemelt hasznos teherbírás.
9
Műszaki adatok

298

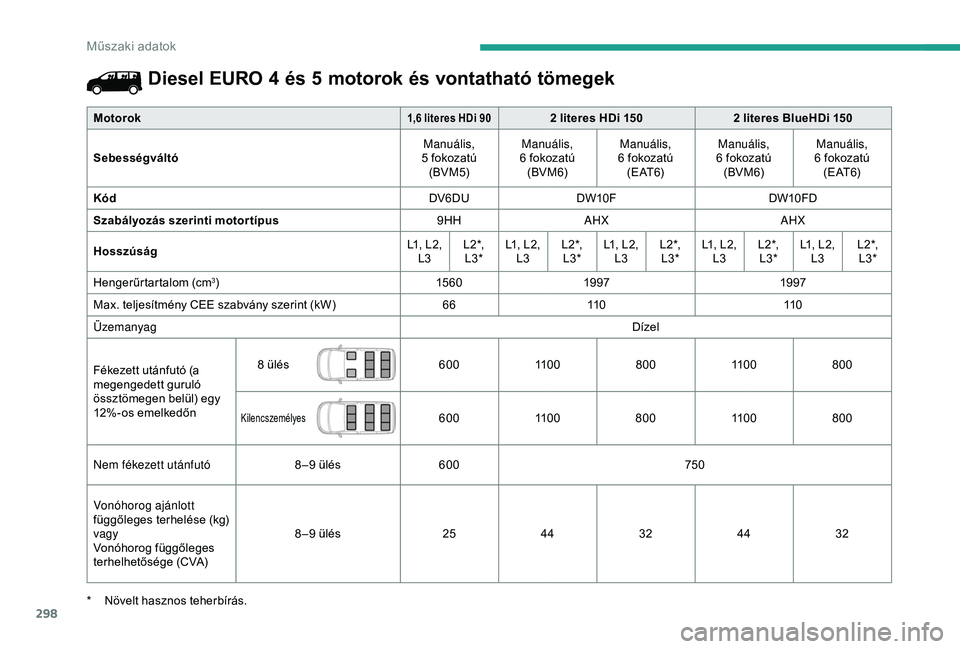

Diesel EURO 4 és 5 motorok és vontatható tömegek
Motorok1,6 literes HDi 902 literes HDi 150 2 literes BlueHDi 150
Sebességváltó Manuális,
5

fokozatú
(BVM5) Manuális,
6

fokozatú
(BVM 6) Manuális,
6
fokozatú
( E AT 6) Manuális,
6
fokozatú
(BVM 6) Manuális,
6
fokozatú
( E AT 6)
Kód DV6DUDW10F DW10FD
Szabályozás szerinti motor típus 9HHAHX AHX
Hosszúság L1, L2,
L3 L 2 *,
L3* L1, L2,
L3 L 2 *,
L3* L1, L2,
L3 L 2 *,
L3* L1, L2,
L3 L 2 *,
L3* L1, L2,
L3 L 2 *,
L3*
Hengerűrtartalom (cm
3) 15 6 019 97 19 97
Max. teljesítmény CEE szabvány szerint (kW) 6611 0 11 0
Üzemanyag Dízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy
12%-os emelkedőn 8 ülés
60011 0 0 80011 0 0 800
Kilencszemélyes60011 0 0 80011 0 0 800
Nem fékezett utánfutó 8 – 9 ülés600 750
Vonóhorog ajánlott
függőleges terhelése (kg)
vagy
Vonóhorog függőleges
terhelhetősége (CVA) 8 – 9 ülés
2544 3244 32
*

N

övelt hasznos teherbírás.
Műszaki adatok
