CITROEN JUMPER DISPATCH 2018 Kezelési útmutató (in Hungarian)

249

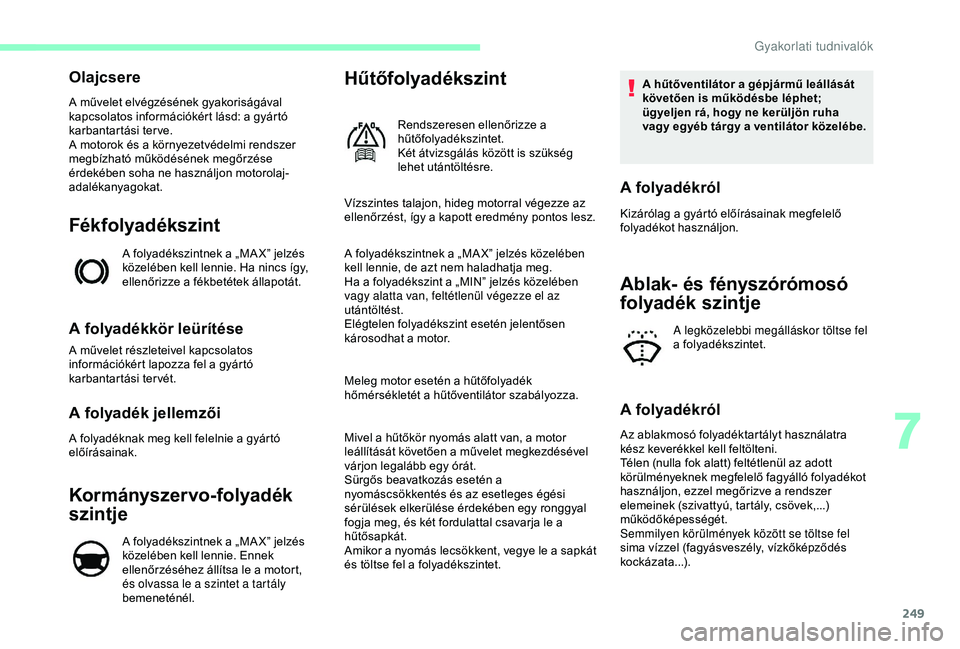

Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatos információkért lásd: a gyártó
karbantartási terve.
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat.
Fékfolyadékszint
A folyadékszintnek a „MA X” jelzés
közelében kell lennie. Ha nincs így,
ellenőrizze a fékbetétek állapotát.
A folyadékkör leürítése
A művelet részleteivel kapcsolatos
információkért lapozza fel a gyártó
karbantartási tervét.
A folyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.
Kormányszervo-folyadék
szintje
A folyadékszintnek a „MA X” jelzés
közelében kell lennie. Ennek
ellenőrzéséhez állítsa le a motort,
és olvassa le a szintet a tartály
bemeneténél.
Hűtőfolyadékszint
Rendszeresen ellenőrizze a
hűtőfolyadékszintet.
Két átvizsgálás között is szükség
lehet utántöltésre.
Vízszintes talajon, hideg motorral végezze az
ellenőrzést, így a kapott eredmény pontos lesz.
A folyadékszintnek a „MA X” jelzés közelében
kell lennie, de azt nem haladhatja meg.
Ha a folyadékszint a „MIN” jelzés közelében
vagy alatta van, feltétlenül végezze el az
utántöltést.
Elégtelen folyadékszint esetén jelentősen
károsodhat a motor.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a hűtőventilátor szabályozza.
Mivel a hűtőkör nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
Sürgős beavatkozás esetén a
nyomáscsökkentés és az esetleges égési
sérülések elkerülése érdekében egy ronggyal
fogja meg, és két fordulattal csavarja le a
hűtősapkát.
Amikor a nyomás lecsökkent, vegye le a sapkát
és töltse fel a folyadékszintet. A hűtőventilátor a gépjármű leállását
követően is működésbe léphet;
ügyeljen rá, hogy ne kerüljön ruha
vagy egyéb tárgy a ventilátor közelébe.
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon.
Ablak- és fényszórómosó
folyadék szintje
A legközelebbi megálláskor töltse fel
a folyadékszintet.
A folyadékról
Az ablakmosó folyadéktartályt használatra
kész keverékkel kell feltölteni.
Télen (nulla fok alatt) feltétlenül az adott
körülményeknek megfelelő fagyálló folyadékot
használjon, ezzel megőrizve a rendszer
elemeinek (szivattyú, tartály, csövek,...)
működőképességét.
Semmilyen körülmények között se töltse fel
sima vízzel (fagyásveszély, vízkőképződés
kockázata...).
A folyadékról
7
Gyakorlati tudnivalók

250

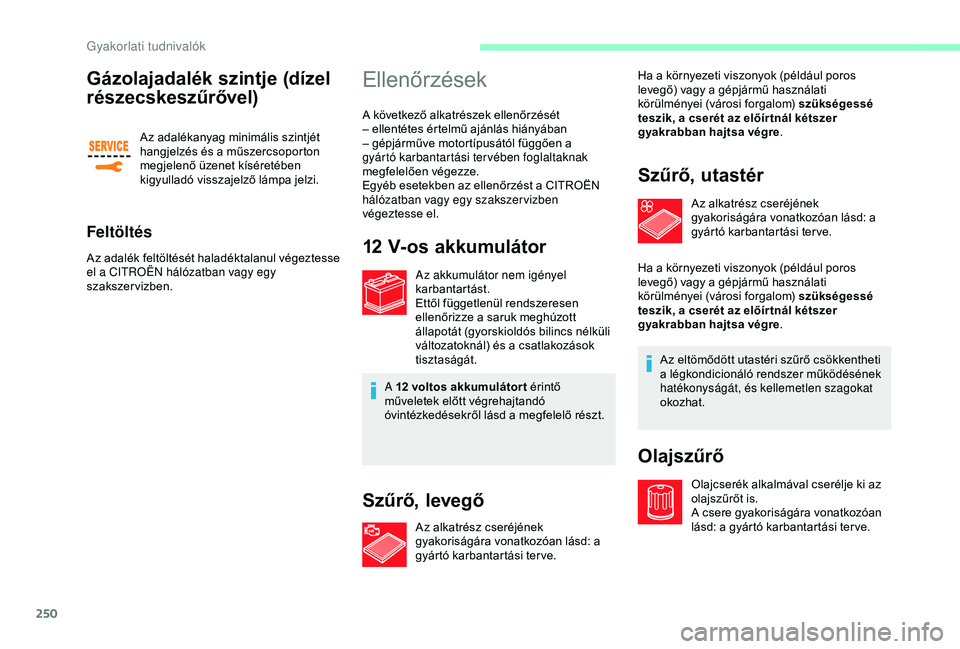

Gázolajadalék szintje (dízel
részecskeszűrővel)
Az adalékanyag minimális szintjét
hangjelzés és a műszercsoporton
megjelenő üzenet kíséretében
kigyulladó visszajelző lámpa jelzi.
Feltöltés
Az adalék feltöltését haladéktalanul végeztesse
el a CITROËN hálózatban vagy egy
szakszervizben.
Ellenőrzések
A következő alkatrészek ellenőrzését
– ellentétes értelmű ajánlás hiányában
– gépjárműve motortípusától függően a
gyártó karbantartási tervében foglaltaknak
megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN
hálózatban vagy egy szakszer vizben
végeztesse el.
12 V-os akkumulátor
Az akkumulátor nem igényel
karbantartást.
Ettől függetlenül rendszeresen
ellenőrizze a saruk meghúzott
állapotát (gyorskioldós bilincs nélküli
változatoknál) és a csatlakozások
tisztaságát.
A 12 voltos akkumulátor t érintő
műveletek előtt végrehajtandó
óvintézkedésekről lásd a megfelelő részt.
Szűrő, levegő
Az alkatrész cseréjének
gyakoriságára vonatkozóan lásd: a
gyártó karbantartási ter ve. Ha a környezeti viszonyok (például poros
levegő) vagy a gépjármű használati
körülményei (városi forgalom) szükségessé
teszik, a cserét az előír tnál kétszer
gyakrabban hajtsa végre
.
Szűrő, utastér
Az alkatrész cseréjének
gyakoriságára vonatkozóan lásd: a
gyártó karbantartási ter ve.
Ha a környezeti viszonyok (például poros
levegő) vagy a gépjármű használati
körülményei (városi forgalom) szükségessé
teszik, a cserét az előír tnál kétszer
gyakrabban hajtsa végre .
Olajszűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
lásd: a gyártó karbantartási ter ve.
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
Gyakorlati tudnival

251

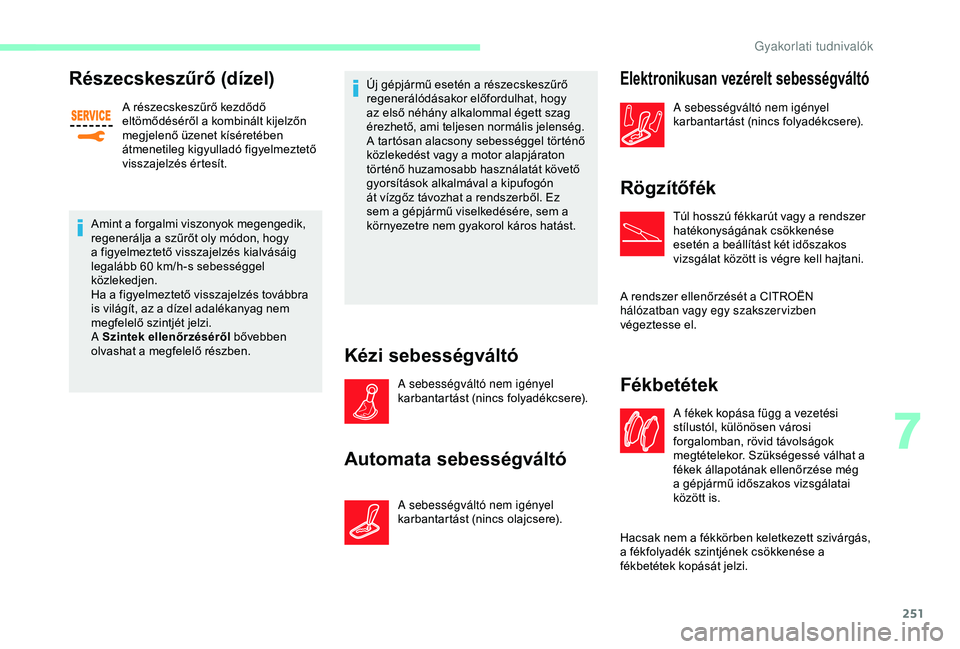

Részecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődéséről a kombinált kijelzőn
megjelenő üzenet kíséretében
átmenetileg kigyulladó figyelmeztető
visszajelzés értesít.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy
a figyelmeztető visszajelzés kialvásáig
legalább 60
km/h-s sebességgel
közlekedjen.
Ha a figyelmeztető visszajelzés továbbra
is világít, az a dízel adalékanyag nem
megfelelő szintjét jelzi.
A Szintek ellenőrzéséről bővebben
olvashat a megfelelő részben. Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett szag
érezhető, ami teljesen normális jelenség.
A tartósan alacsony sebességgel történő
közlekedést vagy a motor alapjáraton
történő huzamosabb használatát követő
gyorsítások alkalmával a kipufogón
át vízgőz távozhat a rendszerből. Ez
sem a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
Kézi sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs olajcsere).
Fékbetétek
A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
fékek állapotának ellenőrzése még
a gépjármű időszakos vizsgálatai
között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Elektronikusan vezérelt sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése
esetén a beállítást két időszakos
vizsgálat között is végre kell hajtani.
A rendszer ellenőrzését a CITROËN
hálózatban vagy egy szakszer vizben
végeztesse el.
7
Gyakorlati tudnivalók

252
Féktárcsák állapota
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Csak a CITROËN által ajánlott
termékeket, vagy azokéval megegyező
jellemzőkkel és minőséggel rendelkező
termékeket használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a CITROËN
válogatott, speciális termékeket javasol.
A gépjármű mosását követően nedvesség,
téli időszakban pedig jegesedés
jelentkezhet a fékbetéteken és -tárcsákon,
így csökkenhet a fékezés hatékonysága.
Enyhe, rövid fékezésekkel szárítsa, ill.
jégmentesítse a fékeket.
AdBlue® (BlueHDi-
motorok)
A környezet megóvása érdekében és az új
Euro 6 szabványnak megfelelően – anélkül,
hogy a dízelmotorok teljesítménye csökkenne
vagy üzemanyag-fogyasztása nőne – a
CITROËN úgy döntött, hogy gépjárműveit egy
hatékony kipufogógáz-utánkezelő rendszerrel
szereli fel, amelynek része az SCR rendszer és
a részecskeszűrő (DPF).
RendszerSCR
Az AdBlue® folyadéknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár 85%-
át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé.
Az AdBlue
® folyadék egy
kb. 22

literes különleges
tartályban van.
Kapacitása körülbelül 10

000 –
15

000

kilométer megtételére elegendő. Amint
a folyadék mennyisége eléri a tartalékszintet, a
rendszer automatikusan figyelmeztet arra, hogy
még körülbelül 2400

km-t tehet meg, mielőtt a
tartály teljesen kiürül.
A tartály teljes kiürülése előtt több
figyelmeztetés is aktiválódik a fennmaradó
2400

km megtétele alatt.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20
000 km-t fog
megtenni, az AdBlue utántöltését el kell
végezni.
Gyakorlati tudnivalók

253

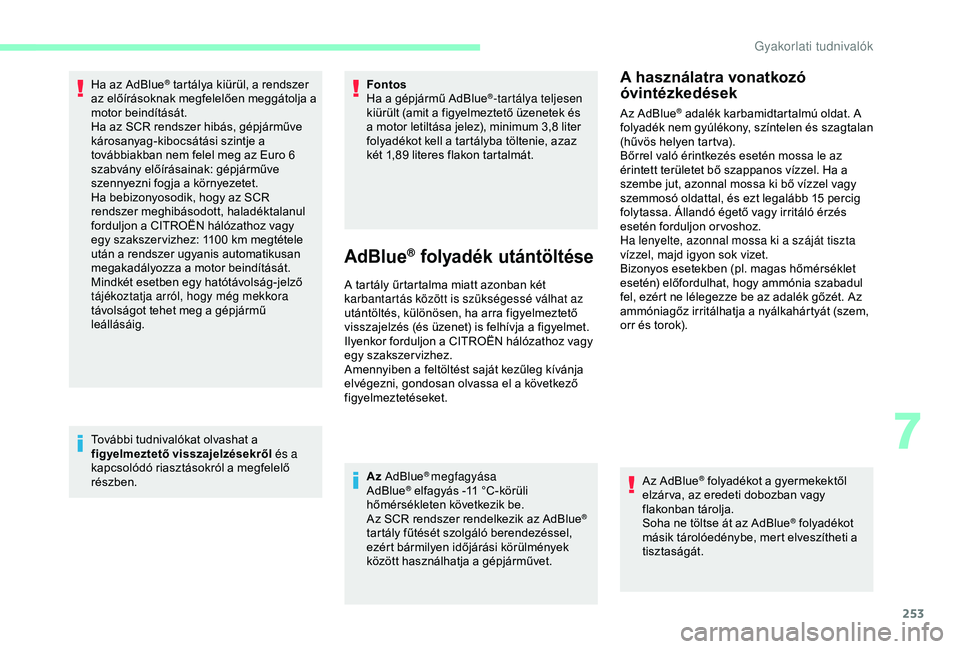

Ha az AdBlue® tartálya kiürül, a rendszer
az előírásoknak megfelelően meggátolja a
motor beindítását.
Ha az SCR rendszer hibás, gépjárműve
károsanyag-kibocsátási szintje a
továbbiakban nem felel meg az Euro
6
szabvány előírásainak: gépjárműve
szennyezni fogja a környezetet.
Ha bebizonyosodik, hogy az SCR
rendszer meghibásodott, haladéktalanul
forduljon a CITROËN hálózathoz vagy
egy szakszer vizhez: 1100
km megtétele
után a rendszer ugyanis automatikusan
megakadályozza a motor beindítását.
Mindkét esetben egy hatótávolság-jelző
tájékoztatja arról, hogy még mekkora
távolságot tehet meg a gépjármű
leállásáig.
További tudnivalókat olvashat a
figyelmeztető visszajelzésekről és a
kapcsolódó riasztásokról a megfelelő
részben.
AdBlue® folyadék utántöltése
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztető
visszajelzés (és üzenet) is felhívja a figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, gondosan olvassa el a következő
figyelmeztetéseket. Fontos
Ha a gépjármű AdBlue
®-tartálya teljesen
kiürült (amit a figyelmeztető üzenetek és
a motor letiltása jelez), minimum 3,8
liter
folyadékot kell a tartályba töltenie, azaz
két 1,89

literes flakon tartalmát.
Az AdBlue
® megfagyása
AdBlue® elfagyás -11 °C-körüli
h
őmérsékleten következik be.
Az SCR rendszer rendelkezik az AdBlue
®
tartály fűtését szolgáló berendezéssel,
ezért bármilyen időjárási körülmények
között használhatja a gépjárművet.
A használatra vonatkozó
óvintézkedések
Az AdBlue® adalék karbamidtartalmú oldat. A
folyadék nem gyúlékony, színtelen és szagtalan
(hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon or voshoz.
Ha lenyelte, azonnal mossa ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be az adalék gőzét. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue
® folyadékot a gyermekektől
elzár va, az eredeti dobozban vagy
flakonban tárolja.
Soha ne töltse át az AdBlue
® folyadékot
másik tárolóedénybe, mert elveszítheti a
tisztaságát.
7
Gyakorlati tudnivalók

254

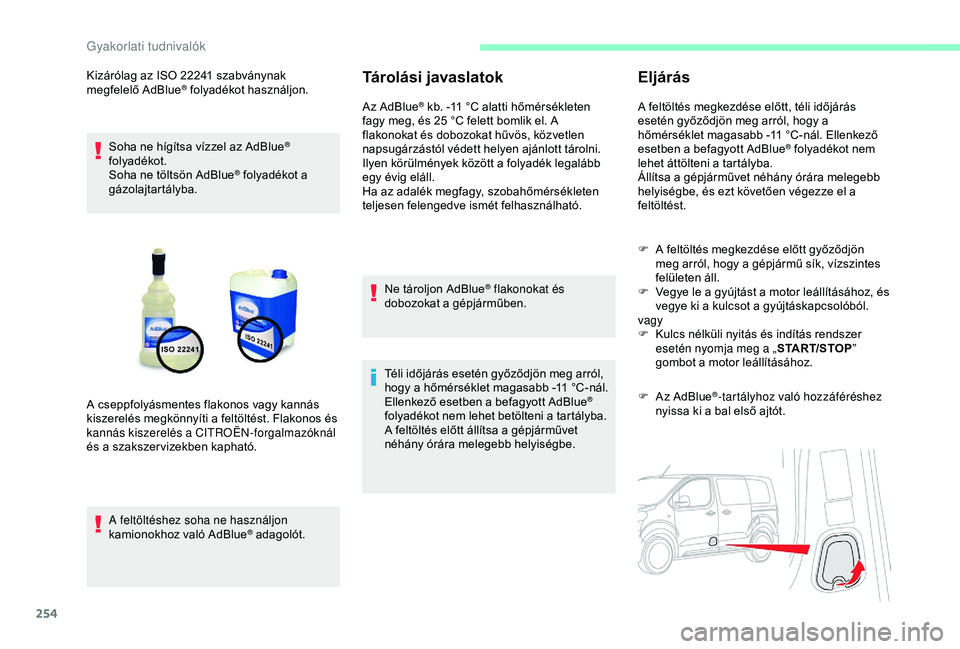

Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue® folyadékot használjon.
Soha ne hígítsa vízzel az AdBlue
®
folyadékot.
Soha ne töltsön AdBlue
® folyadékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
® adagolót.
Tárolási javaslatok
Az AdBlue® kb. -11 °C alatti hőmérsékleten
f
agy meg, és 25 °C felett bomlik el. A
flakonokat és dobozokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között a folyadék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Ne tároljon AdBlue
® flakonokat és
dobozokat a gépjárműben.
Téli időjárás esetén győződjön meg arról,
hogy a hőmérséklet magasabb -11
°C-nál.
Ellenkező esetben a befagyott AdBlue
®
folyadékot nem lehet betölteni a tartályba.
A feltöltés előtt állítsa a gépjárművet
néhány órára melegebb helyiségbe.
A cseppfolyásmentes flakonos vagy kannás
kiszerelés megkönnyíti a feltöltést. Flakonos és
kannás kiszerelés a CITROËN-forgalmazóknál
és a szakszer vizekben kapható.
Eljárás
A feltöltés megkezdése előtt, téli időjárás
esetén győződjön meg arról, hogy a
hőmérséklet magasabb -11
°C-nál. Ellenkező
esetben a befagyott AdBlue
® folyadékot nem
lehet áttölteni a tartályba.
Állítsa a gépjárművet néhány órára melegebb
helyiségbe, és ezt követően végezze el a
feltöltést.
F

A f

eltöltés megkezdése előtt győződjön
meg arról, hogy a gépjármű sík, vízszintes
felületen áll.
F

V

egye le a gyújtást a motor leállításához, és
vegye ki a kulcsot a gyújtáskapcsolóból.
vagy
F

K

ulcs nélküli nyitás és indítás rendszer
esetén nyomja meg a „ START/STOP”
gombot a motor leállításához.
F

A

z AdBlue
®-tartályhoz való hozzáféréshez
nyissa ki a bal első ajtót.
Gyakorlati tudnivalók

255

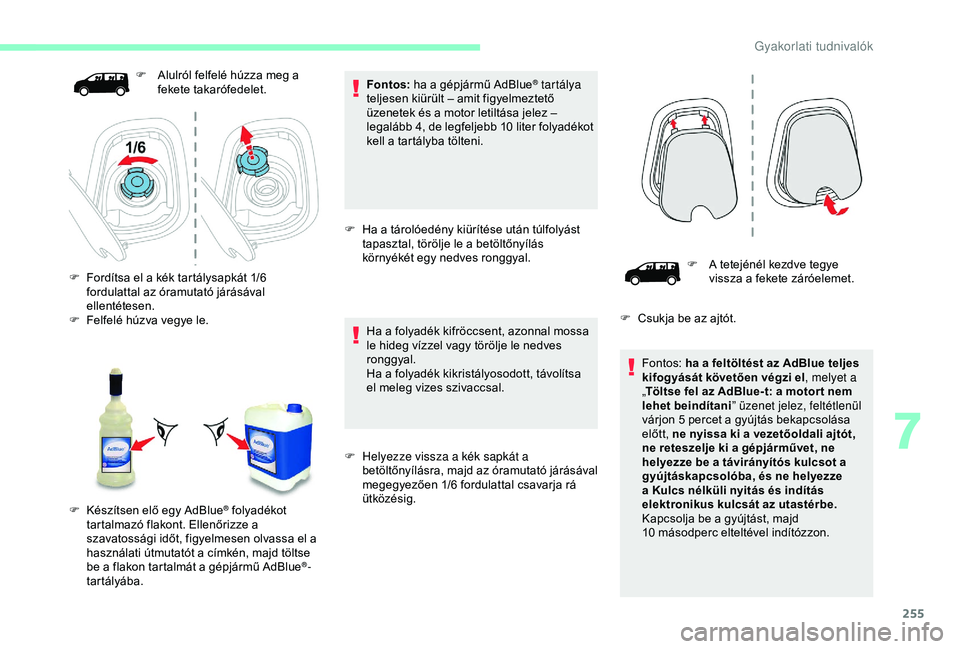

Fontos: ha a gépjármű AdBlue® tartálya
teljesen kiürült – amit figyelmeztető
üzenetek és a motor letiltása jelez –
legalább 4, de legfeljebb 10

liter folyadékot
kell a tartályba tölteni.
F

H

a a tárolóedény kiürítése után túlfolyást
tapasztal, törölje le a betöltőnyílás
környékét egy nedves ronggyal.
Ha a folyadék kifröccsent, azonnal mossa
le hideg vízzel vagy törölje le nedves
ronggyal.
Ha a folyadék kikristályosodott, távolítsa
el meleg vizes szivaccsal.
F

H

elyezze vissza a kék sapkát a
betöltőnyílásra, majd az óramutató járásával
megegyezően 1/6 fordulattal csavarja rá
ütközésig.
F
A
lulról felfelé húzza meg a
fekete takarófedelet.
F

F

ordítsa el a kék tartálysapkát 1/6
fordulattal az óramutató járásával
ellentétesen.
F

F

elfelé húzva vegye le.
F

K

észítsen elő egy AdBlue
® folyadékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, figyelmesen olvassa el a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába. F

A t
etejénél kezdve tegye
vissza a fekete záróelemet.
F
C
sukja be az ajtót.
Fontos: ha a feltöltést az AdBlue teljes
kifogyását követően végzi el , melyet a
„ Töltse fel az AdBlue-t: a motor t nem
lehet beindítani ” üzenet jelez, feltétlenül
várjon 5 percet a gyújtás bekapcsolása
előtt, ne nyissa ki a vezetőoldali ajtót,
ne reteszelje ki a gépjárművet, ne
helyezze be a távirányítós kulcsot a
gyújtáskapcsolóba, és ne helyezze
a Kulcs nélküli nyitás és indítás
elektronikus kulcsát az utastérbe.
Kapcsolja be a gyújtást, majd
10 másodperc elteltével indítózzon.
7
Gyakorlati tudnivalók

256

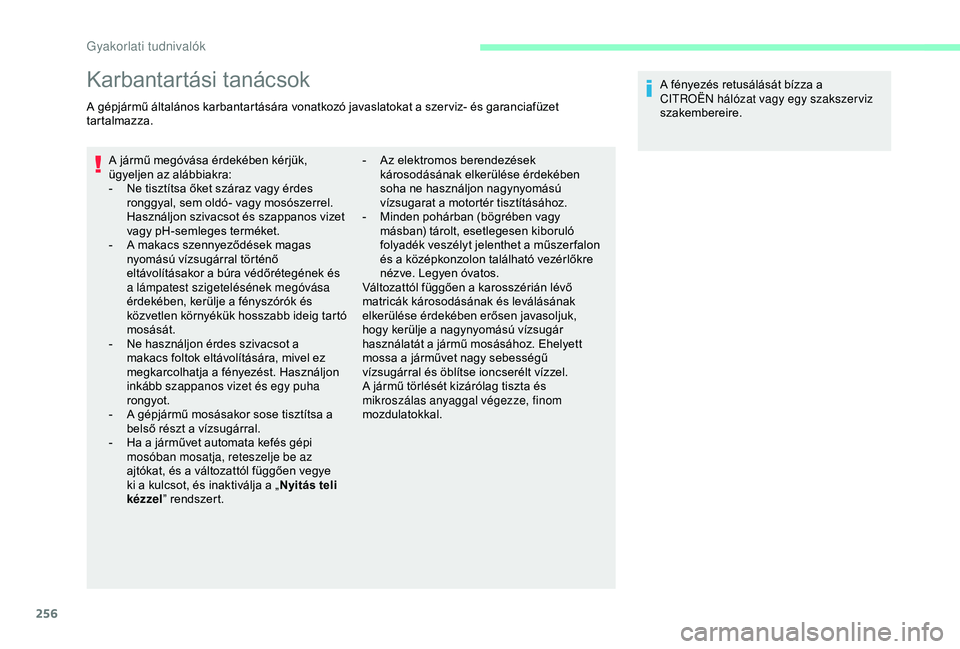

Karbantartási tanácsok
A gépjármű általános karbantartására vonatkozó javaslatokat a szer viz- és garanciafüzet
tartalmazza.A jármű megóvása érdekében kérjük,
ügyeljen az alábbiakra:
-

N
e tisztítsa őket száraz vagy érdes
ronggyal, sem oldó- vagy mosószerrel.
Használjon szivacsot és szappanos vizet
vagy pH-semleges terméket.
-

A m
akacs szennyeződések magas
nyomású vízsugárral történő
eltávolításakor a búra védőrétegének és
a lámpatest szigetelésének megóvása
érdekében, kerülje a fényszórók és
közvetlen környékük hosszabb ideig tartó
mosását.
-

N
e használjon érdes szivacsot a
makacs foltok eltávolítására, mivel ez
megkarcolhatja a fényezést. Használjon
inkább szappanos vizet és egy puha
rongyot.
-

A g
épjármű mosásakor sose tisztítsa a
belső részt a vízsugárral.
-

H
a a járművet automata kefés gépi
mosóban mosatja, reteszelje be az
ajtókat, és a változattól függően vegye
ki a kulcsot, és inaktiválja a „ Nyitás teli
kézzel ” rendszert. A fényezés retusálását bízza a
CITROËN hálózat vagy egy szakszer viz
szakembereire.
-

A
z elektromos berendezések
károsodásának elkerülése érdekében
soha ne használjon nagynyomású
vízsugarat a motortér tisztításához.
-

M
inden pohárban (bögrében vagy
másban) tárolt, esetlegesen kiboruló
folyadék veszélyt jelenthet a műszer falon
és a középkonzolon található vezérlőkre
nézve. Legyen óvatos.
Változattól függően a karosszérián lévő
matricák károsodásának és leválásának
elkerülése érdekében erősen javasoljuk,
hogy kerülje a nagynyomású vízsugár
használatát a jármű mosásához. Ehelyett
mossa a járművet nagy sebességű
vízsugárral és öblítse ioncserélt vízzel.
A jármű törlését kizárólag tiszta és
mikroszálas anyaggal végezze, finom
mozdulatokkal.
Gyakorlati tudnivalók

257

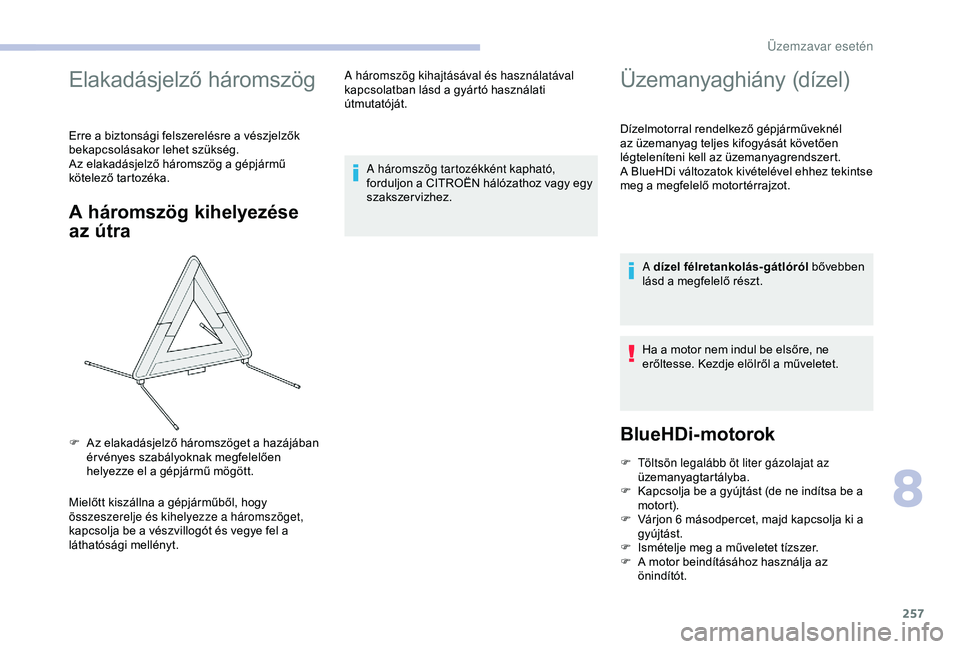

Elakadásjelző háromszög
Erre a biztonsági felszerelésre a vészjelzők
bekapcsolásakor lehet szükség.
Az elakadásjelző háromszög a gépjármű
kötelező tartozéka.
A háromszög kihelyezése
az útra
Mielőtt kiszállna a gépjárműből, hogy
összeszerelje és kihelyezze a háromszöget,
kapcsolja be a vészvillogót és vegye fel a
láthatósági mellényt.A háromszög kihajtásával és használatával
kapcsolatban lásd a gyártó használati
útmutatóját.
A háromszög tartozékként kapható,
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
F
A
z elakadásjelző háromszöget a hazájában
ér vényes szabályoknak megfelelően
helyezze el a gépjármű mögött.
Üzemanyaghiány (dízel)
Dízelmotorral rendelkező gépjárműveknél
az üzemanyag teljes kifogyását követően
légteleníteni kell az üzemanyagrendszert.
A BlueHDi változatok kivételével ehhez tekintse
meg a megfelelő motortérrajzot.
A dízel félretankolás-gátlóról bővebben
lásd a megfelelő részt.
Ha a motor nem indul be elsőre, ne
erőltesse. Kezdje elölről a műveletet.
BlueHDi-motorok
F Töltsön legalább öt liter gázolajat az üzemanyagtartályba.
F

K
apcsolja be a gyújtást (de ne indítsa be a
motort).
F

V
árjon 6 másodpercet, majd kapcsolja ki a
gyújtást.
F

I
smételje meg a műveletet tízszer.
F

A m
otor beindításához használja az
önindítót.
8
Üzemzavar esetén

258
F Működtesse a légtelenítő szivattyút, amíg fel nem keményedik (először nehéz lehet).
F

M
űködtesse az indítómotort a motor
beindulásához (ha nem indul be első
próbálkozásra, várjon 15
másodpercet,
majd kezdje elölről a műveletet).
F

H
a néhány próbálkozást követően sem ér el
eredményt, működtesse ismét a légtelenítő
szivattyút, majd az indítómotort.
F

T
egye a helyére és pattintsa vissza a motor
takaróburkolatát.
F

Z
árja vissza a motorháztetőt.

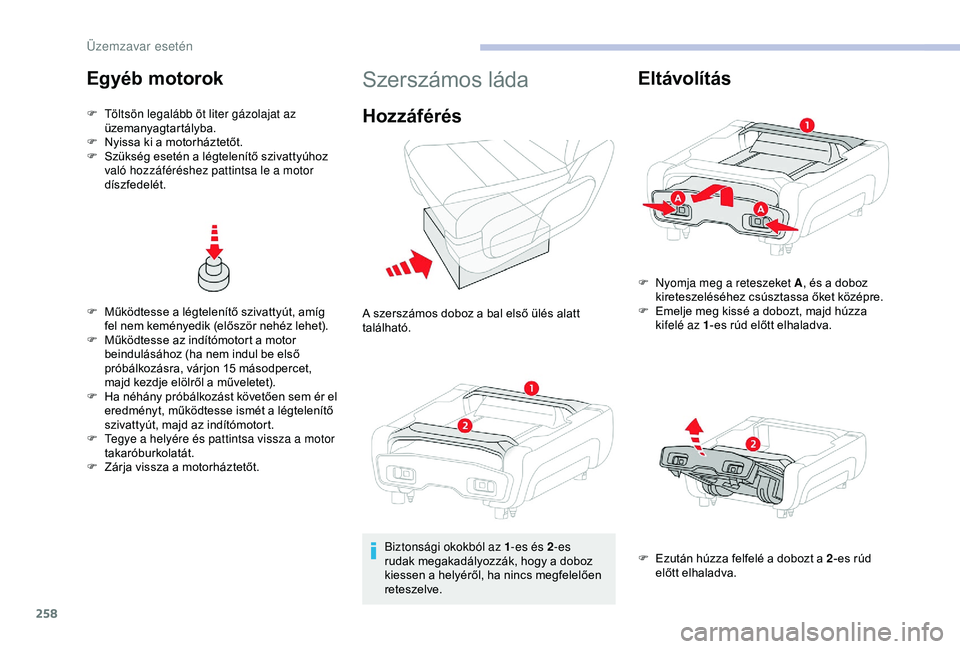

Szerszámos láda
Hozzáférés
A szerszámos doboz a bal első ülés alatt
található.
Biztonsági okokból az 1 -es és 2-es
rudak megakadályozzák, hogy a doboz
kiessen a helyéről, ha nincs megfelelően
reteszelve.
Eltávolítás
Egyéb motorok
F Töltsön legalább öt liter gázolajat az
üzemanyagtartályba.
F

N
yissa ki a motorháztetőt.
F

S
zükség esetén a légtelenítő szivattyúhoz
való hozzáféréshez pattintsa le a motor
díszfedelét.
F

N
yomja meg a reteszeket A, és a doboz
kireteszeléséhez csúsztassa őket középre.
F

E
melje meg kissé a dobozt, majd húzza
kifelé az 1 -es rúd előtt elhaladva.
F

E
zután húzza felfelé a dobozt a 2-es rúd
előtt elhaladva.
Üzemzavar esetén
