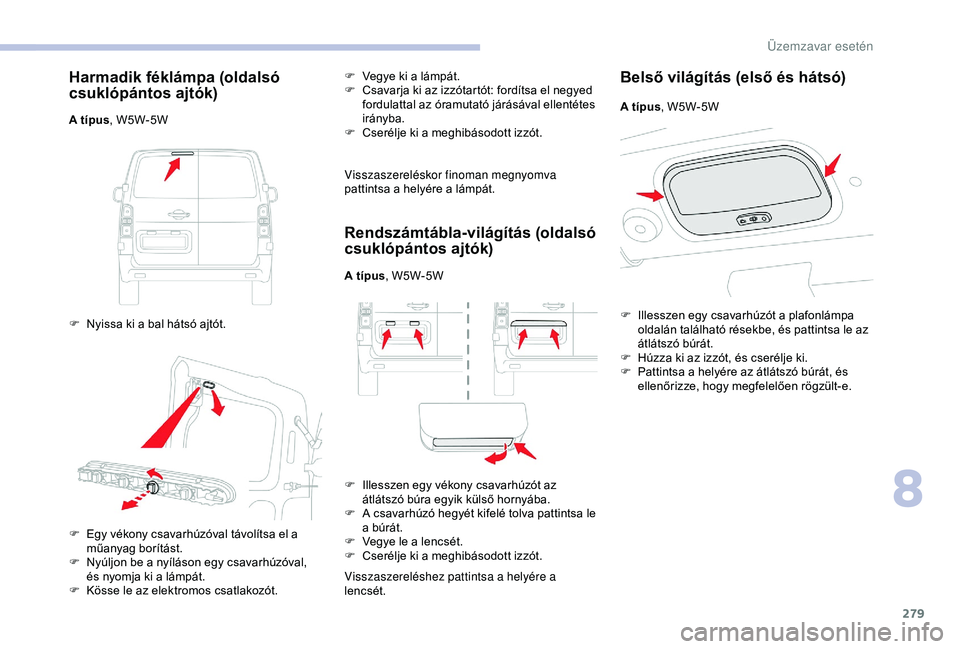

Harmadik féklámpa (oldalsó
csuklópántos ajtók)
A típus, W5W-5W
F
N
yissa ki a bal hátsó ajtót. F

V
egye ki a lámpát.
F
C
savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F C serélje ki a meghibásodott izzót.
Visszaszereléskor finoman megnyomva
pattintsa a helyére a lámpát.
Rendszámtábla-világítás (oldalsó
csuklópántos ajtók)
A típus , W5W-5W
F
I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a búrát.
F

V
egye le a lencsét.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléshez pattintsa a helyére a
lencsét.
Belső világítás (első és hátsó)
F Egy vékony csavarhúzóval távolítsa el a műanyag borítást.
F

N
yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F

K
össe le az elektromos csatlakozót. A típus
, W5W-5W
F
I
llesszen egy csavarhúzót a plafonlámpa
oldalán található résekbe, és pattintsa le az
átlátszó búrát.
F
H
úzza ki az izzót, és cserélje ki.
F
P
attintsa a helyére az átlátszó búrát, és
ellenőrizze, hogy megfelelően rögzült-e.
8
Üzemzavar esetén

280

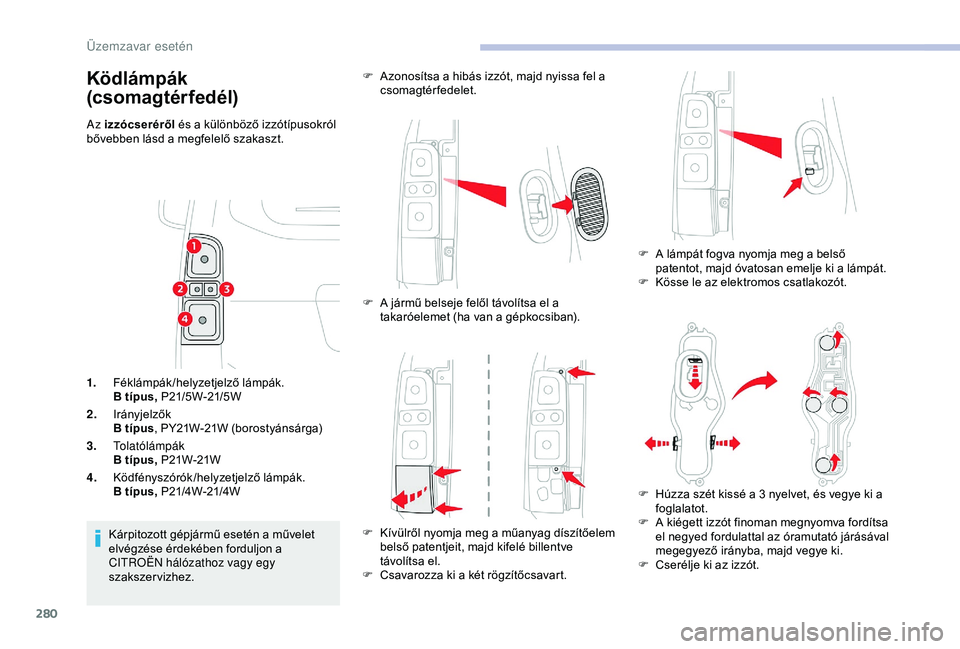

Ködlámpák
(csomagtérfedél)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő szakaszt.
1. Féklámpák/helyzetjelző lámpák.
B típus, P21/5W-21/5W
2. Irányjelzők
B típus , PY21W-21W (borostyánsárga)
3. Tolatólámpák
B típus, P21W-21W
4. Ködfényszórók/helyzetjelző lámpák.
B típus, P21/4W-21/4W
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez. F

A
zonosítsa a hibás izzót, majd nyissa fel a
csomagtérfedelet.
F
A j
ármű belseje felől távolítsa el a
takaróelemet (ha van a gépkocsiban).
F

K
ívülről nyomja meg a műanyag díszítőelem
belső patentjeit, majd kifelé billentve
távolítsa el.
F

C
savarozza ki a két rögzítőcsavart.F

A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F

K
össe le az elektromos csatlakozót.
F

H
úzza szét kissé a 3 nyelvet, és vegye ki a
foglalatot.
F

A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F

C
serélje ki az izzót.
Üzemzavar esetén

281

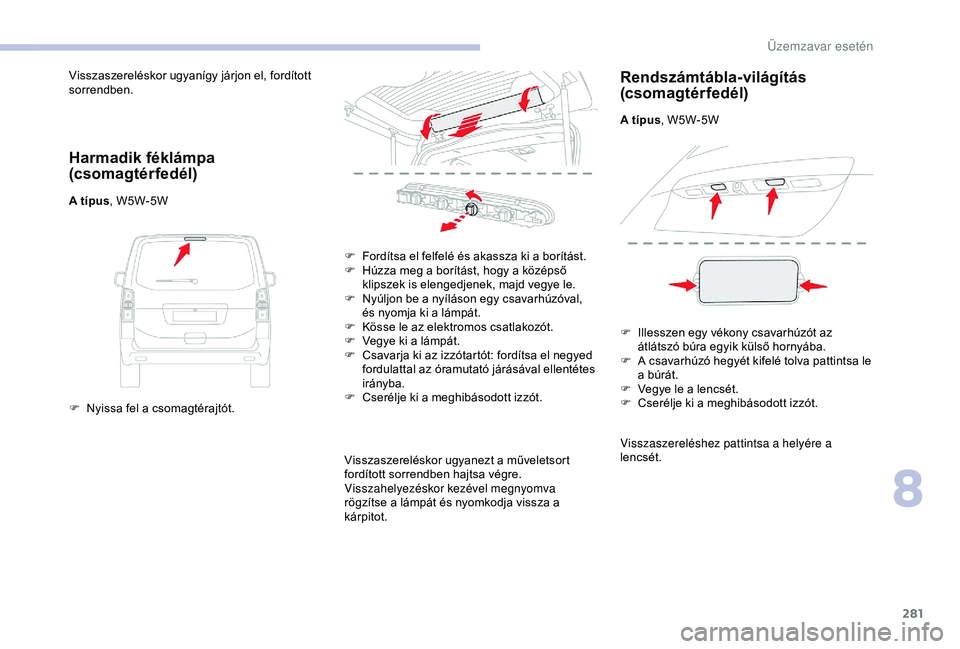

Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Harmadik féklámpa
(csomagtérfedél)
A típus, W5W-5W
F
N
yissa fel a csomagtérajtót. F

F
ordítsa el felfelé és akassza ki a borítást.
F

H
úzza meg a borítást, hogy a középső
klipszek is elengedjenek, majd vegye le.
F

N
yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F

K
össe le az elektromos csatlakozót.
F

V
egye ki a lámpát.
F

C
savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
Visszahelyezéskor kezével megnyomva
rögzítse a lámpát és nyomkodja vissza a
kárpitot.
Rendszámtábla-világítás
(csomagtérfedél)
A típus , W5W-5W
F
I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a búrát.
F

V
egye le a lencsét.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléshez pattintsa a helyére a
lencsét.
8
Üzemzavar esetén

282
Az ilyen típusú LED-es lámpák és fénysorok
cseréje érdekében forduljon egy CITROËN
márkakereskedéshez vagy szakszervizhez.
A LED-ek cseréjéhez szükséges készlet egy
CITROËN márkaszervizben szerezhető be.

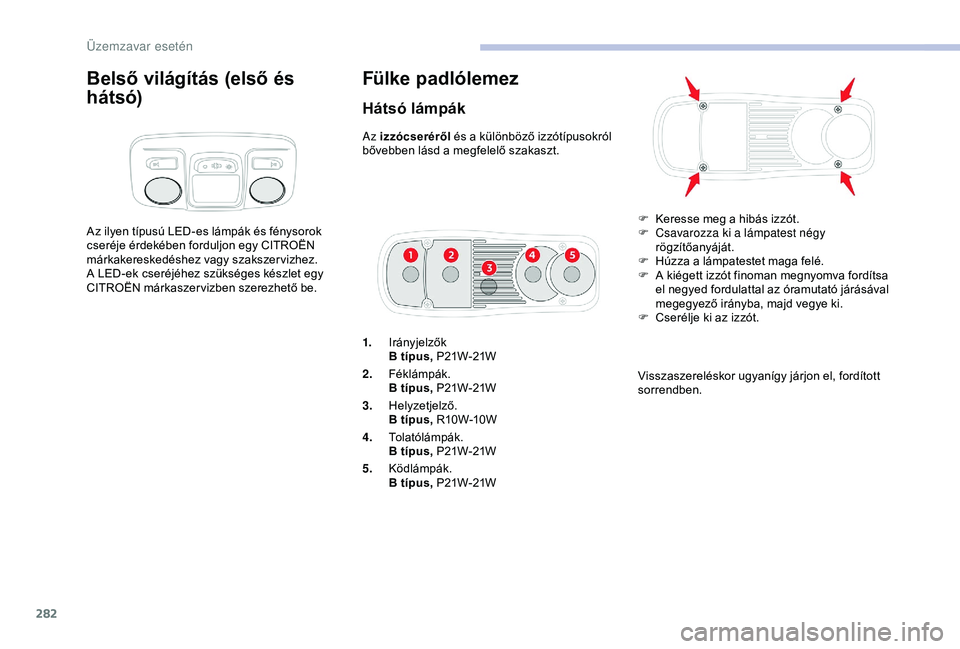

Fülke padlólemez
Hátsó lámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő szakaszt.
1. Irányjelzők
B típus, P21W-21W
2. Féklámpák.
B típus, P21W-21W
3. Helyzetjelző.
B típus, R10W-10W
4. Tolatólámpák.
B típus, P21W-21W
5. Ködlámpák.
B típus, P21W-21W F

K
eresse meg a hibás izzót.
F

C
savarozza ki a lámpatest négy
rögzítőanyáját.
F

H
úzza a lámpatestet maga felé.
F

A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Belső világítás (első és
hátsó)
Üzemzavar esetén

283

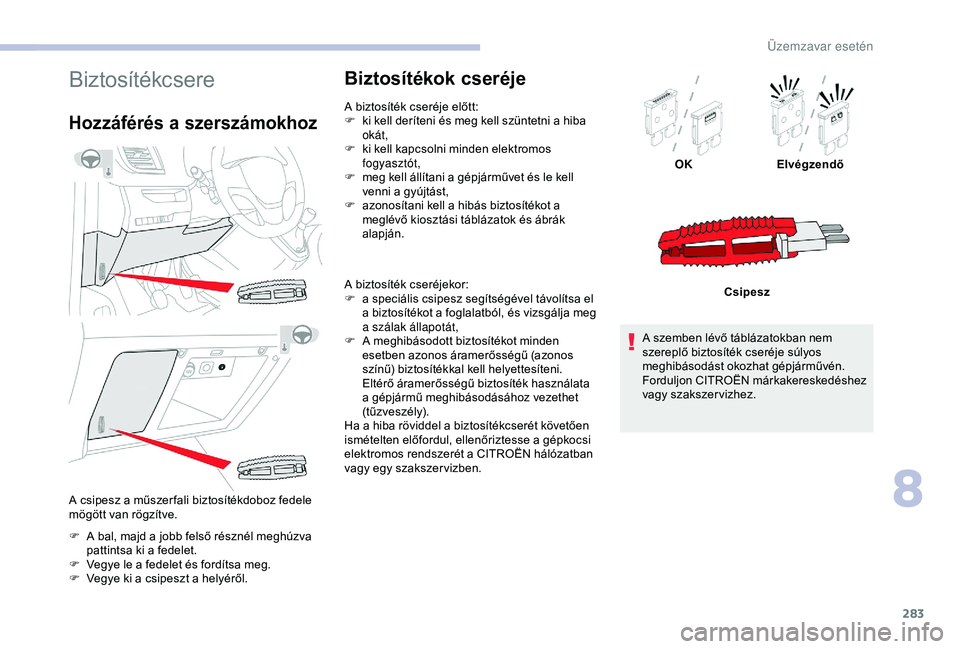

Biztosítékcsere
Hozzáférés a szerszámokhoz
F A bal, majd a jobb felső résznél meghúzva pattintsa ki a fedelet.
F

V
egye le a fedelet és fordítsa meg.
F

V
egye ki a csipeszt a helyéről.
Biztosítékok cseréje
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

m
eg kell állítani a gépjárművet és le kell
venni a gyújtást,
F

a
zonosítani kell a hibás biztosítékot a
meglévő kiosztási táblázatok és ábrák
alapján.
A biztosíték cseréjekor:
F

a s
peciális csipesz segítségével távolítsa el
a biztosítékot a foglalatból, és vizsgálja meg
a szálak állapotát,
F

A m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse a gépkocsi
elektromos rendszerét a CITROËN hálózatban
vagy egy szakszer vizben. OK
Elvégzendő
Csipesz
A szemben lévő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon CITROËN márkakereskedéshez
vagy szakszervizhez.
A csipesz a műszer fali biztosítékdoboz fedele
mögött van rögzítve.
8
Üzemzavar esetén

284

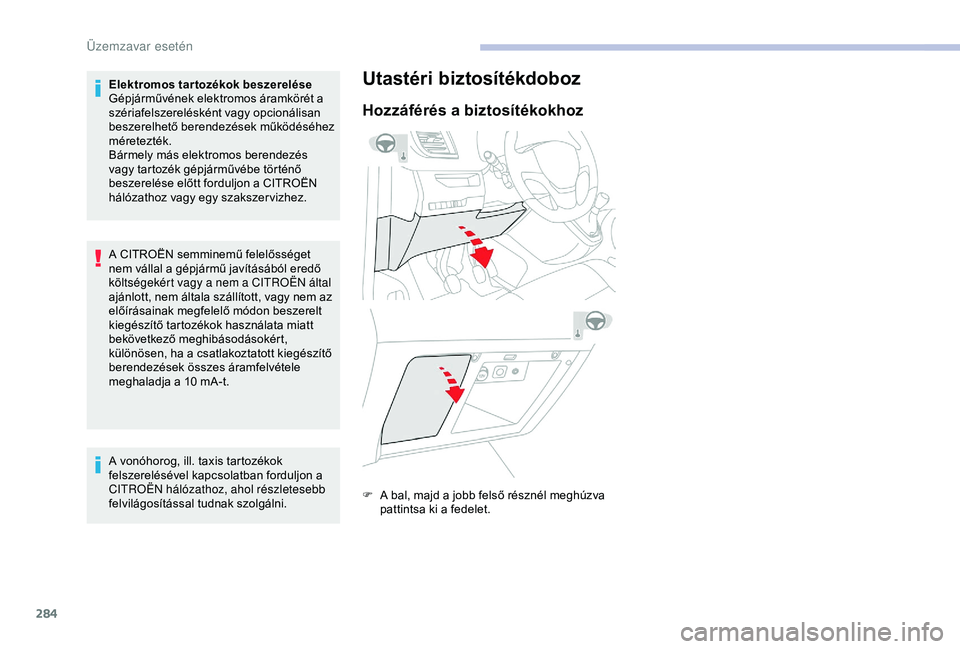

Elektromos tartozékok beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések működéséhez
méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért vagy a nem a CITROËN által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10 mA-t.
A vonóhorog, ill. taxis tartozékok
felszerelésével kapcsolatban forduljon a
CITROËN hálózathoz, ahol részletesebb
felvilágosítással tudnak szolgálni.Utastéri biztosítékdoboz
Hozzáférés a biztosítékokhoz
F A bal, majd a jobb felső résznél meghúzva pattintsa ki a fedelet.
Üzemzavar esetén

285

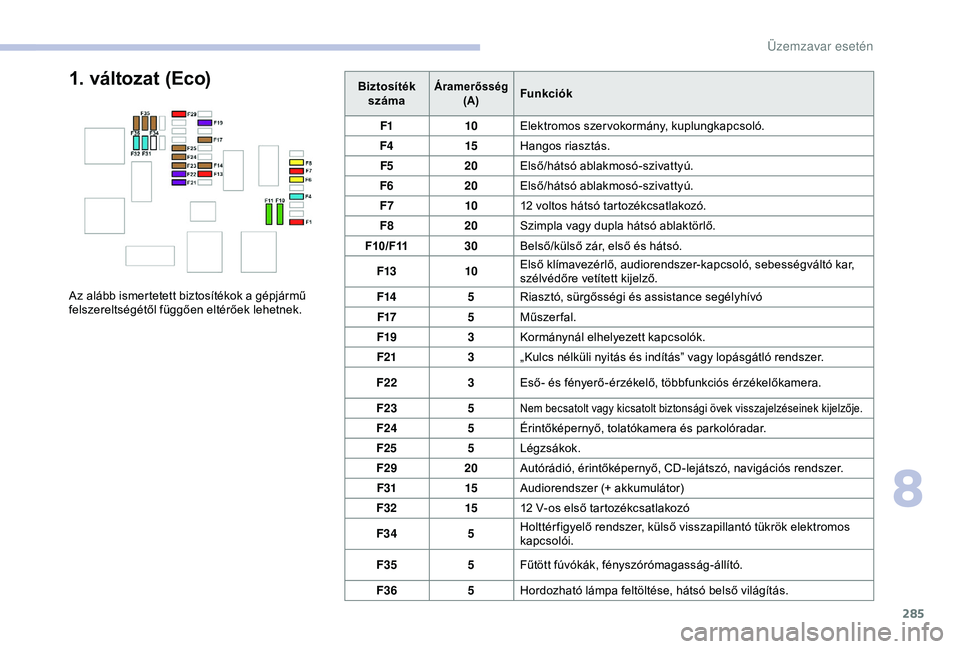

BiztosítékszámaÁramerősség (A)Funkciók
F1 10Elektromos szer vokormány, kuplungkapcsoló.
F4 15Hangos riasztás.
F5 20Első/hátsó ablakmosó-szivattyú.
F6 20Első/hátsó ablakmosó-szivattyú.
F7 1012 voltos hátsó tartozékcsatlakozó.
F8 20Szimpla vagy dupla hátsó ablaktörlő.
F10/F11 30Belső/külső zár, első és hátsó.
F13 10Első klímavezérlő, audiorendszer-kapcsoló, sebességváltó kar,
szélvédőre vetített kijelző.
F14 5Riasztó, sürgősségi és assistance segélyhívó
F17 5Műszerfal.
F19 3Kormánynál elhelyezett kapcsolók.
F21 3„Kulcs nélküli nyitás és indítás” vagy lopásgátló rendszer.
F22 3Eső- és fényerő-érzékelő, többfunkciós érzékelőkamera.
F23 5
Nem becsatolt vagy kicsatolt biztonsági övek visszajelzéseinek kijelzője.
F24 5Érintőképernyő, tolatókamera és parkolóradar.
F25 5Légzsákok.
F29 20Autórádió, érintőképernyő, CD-lejátszó, navigációs rendszer.
F31 15Audiorendszer (+ akkumulátor)
F32 1512
V-os első tartozékcsatlakozó
F34 5Holttér figyelő rendszer, külső visszapillantó tükrök elektromos
kapcsolói.
F35 5Fűtött fúvókák, fényszórómagasság-állító.
F36 5Hordozható lámpa feltöltése, hátsó belső világítás.
1. változat (Eco)
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.
8
Üzemzavar esetén

286

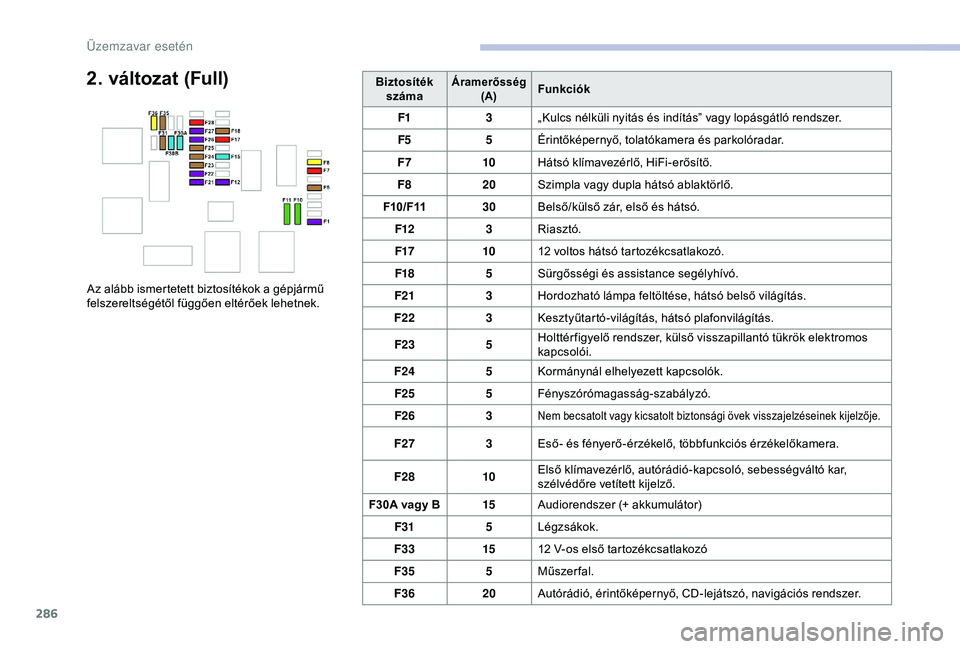

2. változat (Full)BiztosítékszámaÁramerősség (A)Funkciók
F1 3„Kulcs nélküli nyitás és indítás” vagy lopásgátló rendszer.
F5 5Érintőképernyő, tolatókamera és parkolóradar.
F7 10Hátsó klímavezérlő, HiFi-erősítő.
F8 20Szimpla vagy dupla hátsó ablaktörlő.
F10/F11 30Belső/külső zár, első és hátsó.
F12 3Riasztó.
F17 1012 voltos hátsó tartozékcsatlakozó.
F18 5Sürgősségi és assistance segélyhívó.
F21 3Hordozható lámpa feltöltése, hátsó belső világítás.
F22 3Kesztyűtartó-világítás, hátsó plafonvilágítás.
F23 5Holttér figyelő rendszer, külső visszapillantó tükrök elektromos
kapcsolói.
F24 5Kormánynál elhelyezett kapcsolók.
F25 5Fényszórómagasság-szabályzó.
F26 3
Nem becsatolt vagy kicsatolt biztonsági övek visszajelzéseinek kijelzője.
F273Eső- és fényerő-érzékelő, többfunkciós érzékelőkamera.
F28 10Első klímavezérlő, autórádió-kapcsoló, sebességváltó kar,
szélvédőre vetített kijelző.
F30A vagy B 15Audiorendszer (+ akkumulátor)
F31 5Légzsákok.
F33 1512
V-os első tartozékcsatlakozó
F35 5Műszerfal.
F36 20Autórádió, érintőképernyő, CD-lejátszó, navigációs rendszer.
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.
Üzemzavar esetén

287

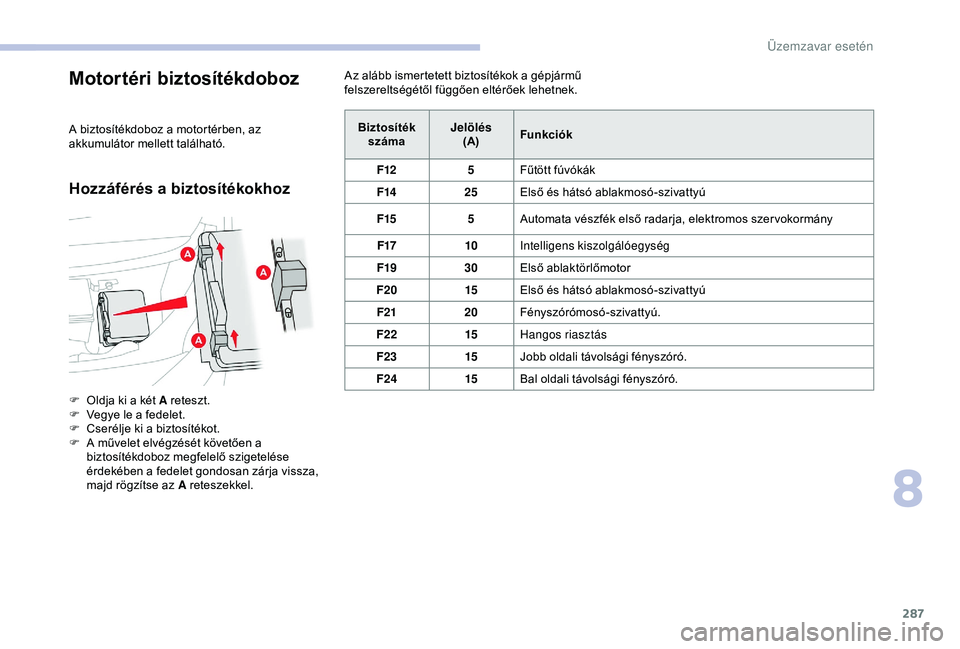

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
Hozzáférés a biztosítékokhoz
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.
F

O

ldja ki a két A reteszt.
F

V

egye le a fedelet.
F

C

serélje ki a biztosítékot.
F

A m

űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja vissza,
majd rögzítse az A reteszekkel. Biztosíték
száma Jelölés
(A) Funkciók
F12 5Fűtött fúvókák
F14 25Első és hátsó ablakmosó-szivattyú
F15 5Automata vészfék első radarja, elektromos szer vokormány
F17 10Intelligens kiszolgálóegység
F19 30Első ablaktörlőmotor
F20 15Első és hátsó ablakmosó-szivattyú
F21 20Fényszórómosó-szivattyú.
F22 15Hangos riasztás
F23 15Jobb oldali távolsági fényszóró.
F24 15Bal oldali távolsági fényszóró.
8
Üzemzavar esetén

288

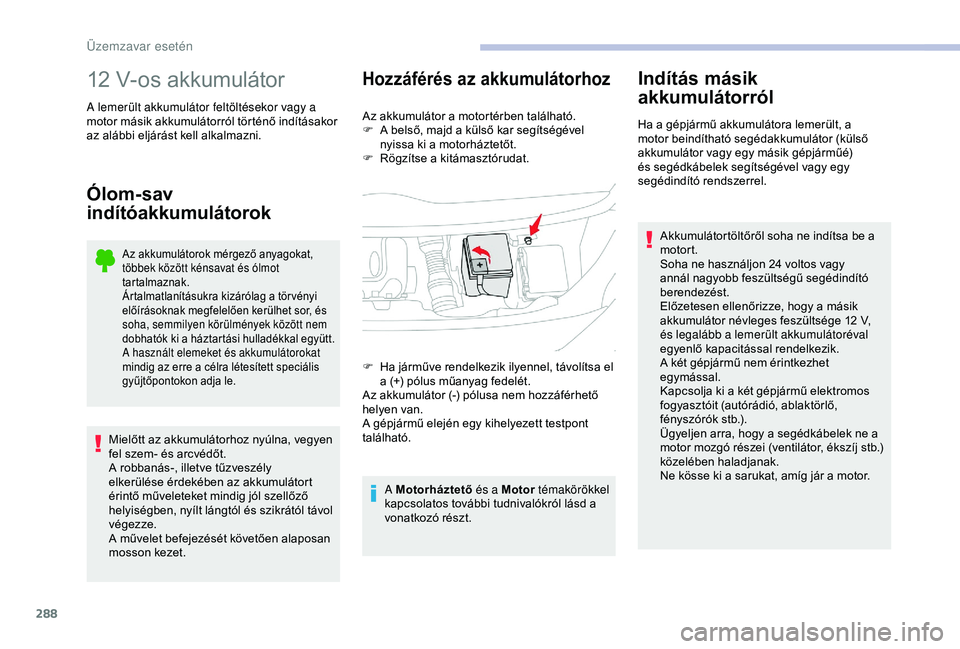

12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Hozzáférés az akkumulátorhoz
Az akkumulátor a motortérben található.
F A b első, majd a külső kar segítségével
nyissa ki a motorháztetőt.
F

R
ögzítse a kitámasztórudat.
A Motorháztető és a Motor témakörökkel
kapcsolatos további tudnivalókról lásd a
vonatkozó részt.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé)
és segédkábelek segítségével vagy egy
segédindító rendszerrel.
Akkumulátortöltőről soha ne indítsa be a
motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a másik
akkumulátor névleges feszültsége 12 V,
és legalább a lemerült akkumulátoréval
egyenlő kapacitással rendelkezik.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a két gépjármű elektromos
fogyasztóit (autórádió, ablaktörlő,
fényszórók stb.).
Ügyeljen arra, hogy a segédkábelek ne a
motor mozgó részei (ventilátor, ékszíj stb.)
közelében haladjanak.
Ne kösse ki a sarukat, amíg jár a motor.
F

H

a járműve rendelkezik ilyennel, távolítsa el
a (+) pólus műanyag fedelét.
Az akkumulátor (-) pólusa nem hozzáférhető
helyen van.
A gépjármű elején egy kihelyezett testpont
található.
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak.
Ártalmatlanításukra kizárólag a tör vényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna, vegyen
fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély
elkerülése érdekében az akkumulátort
érintő műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától távol
végezze.
A művelet befejezését követően alaposan
mosson kezet.
Üzemzavar esetén
