CITROEN JUMPER DISPATCH 2018 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2018, Model line: JUMPER DISPATCH, Model: CITROEN JUMPER DISPATCH 2018Pages: 416, PDF Size: 16.99 MB

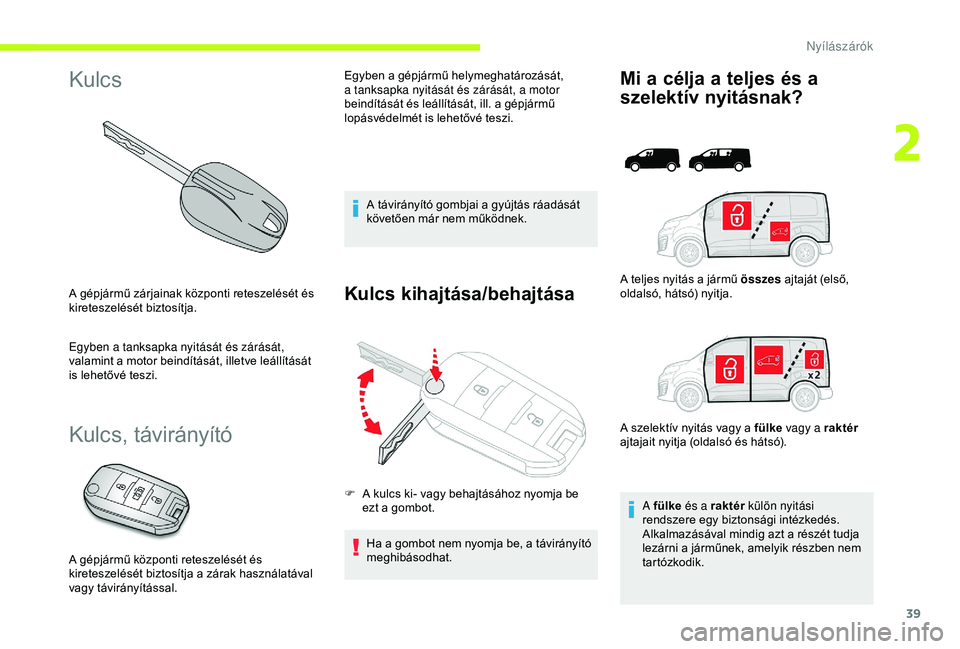

Page 41 of 416
39
Kulcs
A gépjármű zárjainak központi reteszelését és
kireteszelését biztosítja.
Egyben a tanksapka nyitását és zárását,
valamint a motor beindítását, illetve leállítását
is lehetővé teszi.
Kulcs, távirányító
A távirányító gombjai a gyújtás ráadását
követően már nem működnek.
Kulcs kihajtása/behajtása
Ha a gombot nem nyomja be, a távirányító
meghibásodhat.
Mi a célja a teljes és a
szelektív nyitásnak?
F A kulcs ki- vagy behajtásához nyomja be ezt a gombot. A szelektív nyitás vagy a fülke
vagy a raktér
ajtajait nyitja (oldalsó és hátsó). A teljes nyitás a jármű összes
ajtaját (első,
oldalsó, hátsó) nyitja.
A fülke és a raktér külön nyitási
rendszere egy biztonsági intézkedés.
Alkalmazásával mindig azt a részét tudja
lezárni a járműnek, amelyik részben nem
tartózkodik.
A gépjármű központi reteszelését és
kireteszelését biztosítja a zárak használatával
vagy távirányítással. Egyben a gépjármű helymeghatározását,
a tanksapka nyitását és zárását, a motor
beindítását és leállítását, ill. a gépjármű
lopásvédelmét is lehetővé teszi.
2
Ny
Page 42 of 416
40
A gépjármű kireteszelését az irányjelzők
kb. két másodpercig tartó gyors villogása
jelzi.
Gépjárműtől függően ezzel egy időben a
külső visszapillantó tükrök is kihajlanak.

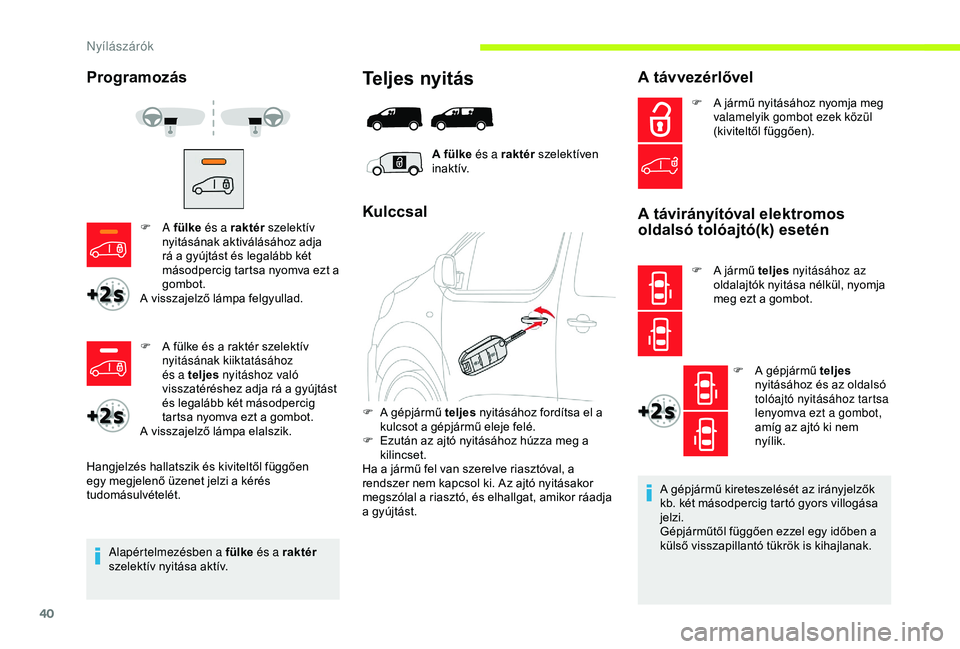

Programozás
Alapértelmezésben a fülke és a raktér
szelektív nyitása aktív.
Teljes nyitás
A fülke és a raktér szelektíven
inaktív.
Kulccsal
F A gépjármű teljes nyitásához fordítsa el a
kulcsot a gépjármű eleje felé.
F
E
zután az ajtó nyitásához húzza meg a
kilincset.
Ha a jármű fel van szerelve riasztóval, a
rendszer nem kapcsol ki. Az ajtó nyitásakor
megszólal a riasztó, és elhallgat, amikor ráadja
a gyújtást.
A távvezérlővel
F A fülke és a raktér szelektív
nyitásának aktiválásához adja
rá a gyújtást és legalább két
másodpercig tartsa nyomva ezt a
gombot.
A visszajelző lámpa felgyullad.
Hangjelzés hallatszik és kiviteltől függően
egy megjelenő üzenet jelzi a kérés
tudomásulvételét. F
A j
ármű nyitásához nyomja meg
valamelyik gombot ezek közül
(kiviteltől függően).A távirányítóval elektromos
oldalsó tolóajtó(k) esetén
F A jármű teljes nyitásához az
oldalajtók nyitása nélkül, nyomja
meg ezt a gombot.
F
A g
épjármű teljes
nyitásához és az oldalsó
tolóajtó nyitásához tartsa
lenyomva ezt a gombot,
amíg az ajtó ki nem
nyílik.
F
A f
ülke és a raktér szelektív
nyitásának kiiktatásához
és a teljes nyitáshoz való
visszatéréshez adja rá a gyújtást
és legalább két másodpercig
tartsa nyomva ezt a gombot.
A visszajelző lámpa elalszik.
Ny

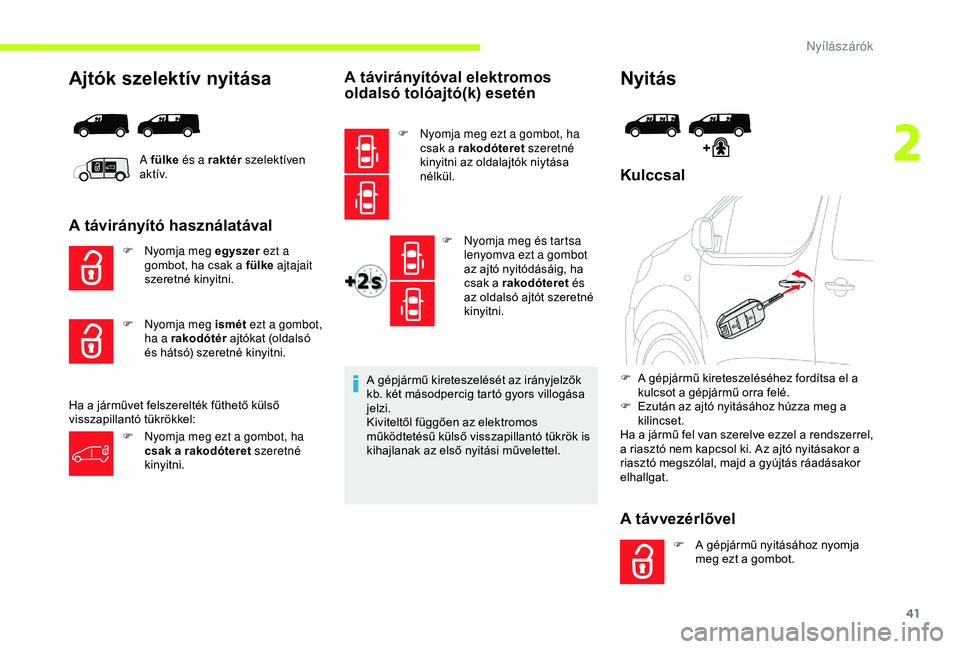

Page 43 of 416
41
Ajtók szelektív nyitása
A távirányító használatával
F Nyomja meg egyszer ezt a
gombot, ha csak a fülke ajtajait
szeretné kinyitni.
Ha a járművet felszerelték fűthető külső
visszapillantó tükrökkel:
A távirányítóval elektromos
oldalsó tolóajtó(k) esetén
F Nyomja meg ezt a gombot, ha csak a rakodóteret szeretné
kinyitni az oldalajtók niytása
nélkül.
F
N
yomja meg és tartsa
lenyomva ezt a gombot
az ajtó nyitódásáig, ha
csak a rakodóteret és
az oldalsó ajtót szeretné
kinyitni.
A gépjármű kireteszelését az irányjelzők
kb. két másodpercig tartó gyors villogása
jelzi.
Kiviteltől függően az elektromos
működtetésű külső visszapillantó tükrök is
kihajlanak az első nyitási művelettel.
Nyitás
Kulccsal
A távvezérlővel
F A gépjármű nyitásához nyomja meg ezt a gombot.
F
A g
épjármű kireteszeléséhez fordítsa el a
kulcsot a gépjármű orra felé.
F
E
zután az ajtó nyitásához húzza meg a
kilincset.
Ha a jármű fel van szerelve ezzel a rendszerrel,
a riasztó nem kapcsol ki. Az ajtó nyitásakor a
riasztó megszólal, majd a gyújtás ráadásakor
elhallgat.
A fülke és a raktér
szelektíven
a k tív.
F
N
yomja meg ezt a gombot, ha
csak a rakodóteret szeretné
kinyitni.
F
N
yomja meg ismét
ezt a gombot,
ha a rakodótér ajtókat (oldalsó
és hátsó) szeretné kinyitni.
2
Ny

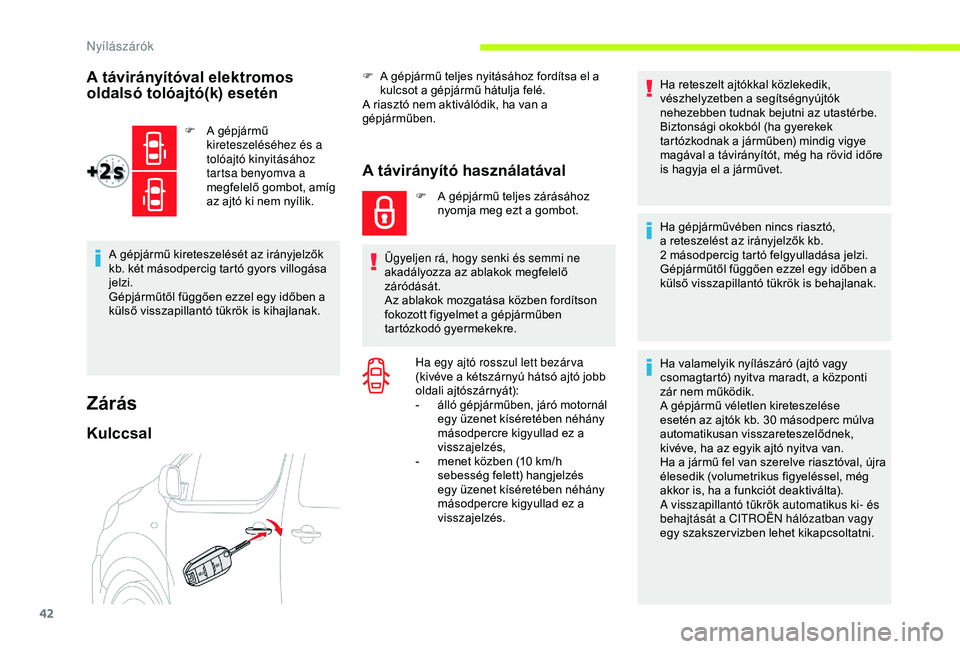

Page 44 of 416
42
Zárás
Kulccsal
F A gépjármű teljes nyitásához fordítsa el a kulcsot a gépjármű hátulja felé.
A riasztó nem aktiválódik, ha van a
gépjárműben.
A távirányító használatával
F A gépjármű teljes zárásához nyomja meg ezt a gombot.
Ügyeljen rá, hogy senki és semmi ne
akadályozza az ablakok megfelelő
záródását.
Az ablakok mozgatása közben fordítson
fokozott figyelmet a gépjárműben
tartózkodó gyermekekre. Ha egy ajtó rosszul lett bezár va
(kivéve a kétszárnyú hátsó ajtó jobb
oldali ajtószárnyát):
-
á
lló gépjárműben, járó motornál
egy üzenet kíséretében néhány
másodpercre kigyullad ez a
visszajelzés,
-
m
enet közben (10 km/h
sebesség felett) hangjelzés
egy üzenet kíséretében néhány
másodpercre kigyullad ez a
visszajelzés. Ha reteszelt ajtókkal közlekedik,
vészhelyzetben a segítségnyújtók
nehezebben tudnak bejutni az utastérbe.
Biztonsági okokból (ha gyerekek
tartózkodnak a járműben) mindig vigye
magával a távirányítót, még ha rövid időre
is hagyja el a járművet.
A távirányítóval elektromos
oldalsó tolóajtó(k) esetén
F A gépjármű
kireteszeléséhez és a
tolóajtó kinyitásához
tartsa benyomva a
megfelelő gombot, amíg
az ajtó ki nem nyílik.
A gépjármű kireteszelését az irányjelzők
kb. két másodpercig tartó gyors villogása
jelzi.
Gépjárműtől függően ezzel egy időben a
külső visszapillantó tükrök is kihajlanak. Ha gépjárművében nincs riasztó,
a reteszelést az irányjelzők kb.
2
másodpercig tartó felgyulladása jelzi.
Gépjárműtől függően ezzel egy időben a
külső visszapillantó tükrök is behajlanak.
Ha valamelyik nyílászáró (ajtó vagy
csomagtartó) nyitva maradt, a központi
zár nem működik.
A gépjármű véletlen kireteszelése
esetén az ajtók kb. 30
másodperc múlva
automatikusan visszareteszelődnek,
kivéve, ha az egyik ajtó nyitva van.
Ha a jármű fel van szerelve riasztóval, újra
élesedik (volumetrikus figyeléssel, még
akkor is, ha a funkciót deaktiválta).
A visszapillantó tükrök automatikus ki- és
behajtását a CITROËN hálózatban vagy
egy szakszervizben lehet kikapcsoltatni.
Ny

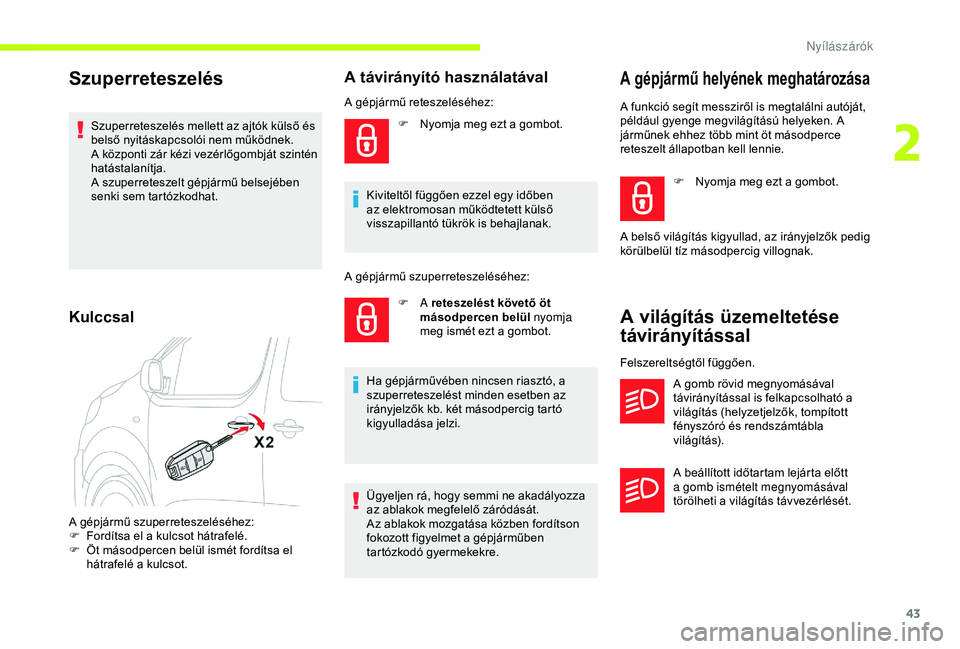

Page 45 of 416
43
A gépjármű szuperreteszeléséhez:
F F ordítsa el a kulcsot hátrafelé.
F
Ö
t másodpercen belül ismét fordítsa el
hátrafelé a kulcsot.
A távirányító használatával
A gépjármű reteszeléséhez:
Kiviteltől függően ezzel egy időben
az elektromosan működtetett külső
visszapillantó tükrök is behajlanak.
A gépjármű szuperreteszeléséhez:
Ha gépjárművében nincsen riasztó, a
szuperreteszelést minden esetben az
irányjelzők kb. két másodpercig tartó
kigyulladása jelzi.
Ügyeljen rá, hogy semmi ne akadályozza
az ablakok megfelelő záródását.
Az ablakok mozgatása közben fordítson
fokozott figyelmet a gépjárműben
tartózkodó gyermekekre.
A gépjármű helyének meghatározása
A funkció segít messziről is megtalálni autóját,
például gyenge megvilágítású helyeken. A
járműnek ehhez több mint öt másodperce
reteszelt állapotban kell lennie.
A világítás üzemeltetése
távirányítással
Felszereltségtől függően. A gomb rövid megnyomásával
távirányítással is felkapcsolható a
világítás (helyzetjelzők, tompított
fényszóró és rendszámtábla
világítás).
Kulccsal
A beállított időtartam lejárta előtt
a gomb ismételt megnyomásával
törölheti a világítás távvezérlését.
F
N
yomja meg ezt a gombot.
F
A
reteszelést követő öt
másodpercen belül nyomja
meg ismét ezt a gombot. F
N
yomja meg ezt a gombot.
A belső világítás kigyullad, az irányjelzők pedig
körülbelül tíz másodpercig villognak.
Szuperreteszelés
Szuperreteszelés mellett az ajtók külső és
belső nyitáskapcsolói nem működnek.
A központi zár kézi vezérlőgombját szintén
hatástalanítja.
A szuperreteszelt gépjármű belsejében
senki sem tartózkodhat.
2
Ny
Page 46 of 416
44

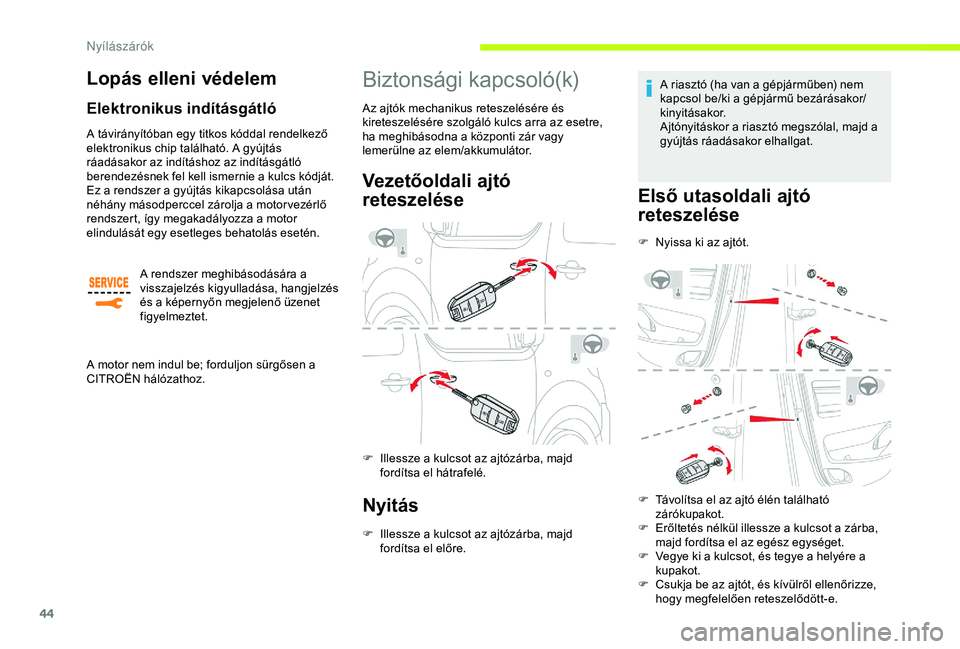

Lopás elleni védelem
Elektronikus indításgátló
A távirányítóban egy titkos kóddal rendelkező
elektronikus chip található. A gyújtás
ráadásakor az indításhoz az indításgátló
berendezésnek fel kell ismernie a kulcs kódját.
Ez a rendszer a gyújtás kikapcsolása után
néhány másodperccel zárolja a motor vezérlő
rendszert, így megakadályozza a motor
elindulását egy esetleges behatolás esetén.A rendszer meghibásodására a
visszajelzés kigyulladása, hangjelzés
és a képernyőn megjelenő üzenet
figyelmeztet.
A motor nem indul be; forduljon sürgősen a
CITROËN hálózathoz.
Biztonsági kapcsoló(k)
Vezetőoldali ajtó
reteszelése
F Illessze a kulcsot az ajtózárba, majd fordítsa el hátrafelé.
Nyitás
F Illessze a kulcsot az ajtózárba, majd fordítsa el előre. A riasztó (ha van a gépjárműben) nem
kapcsol be/ki a gépjármű bezárásakor/
kinyitásakor.
Ajtónyitáskor a riasztó megszólal, majd a
gyújtás ráadásakor elhallgat.
Első utasoldali ajtó
reteszelése
F Nyissa ki az ajtót.
F
T
ávolítsa el az ajtó élén található
zárókupakot.
F
E
rőltetés nélkül illessze a kulcsot a zárba,
majd fordítsa el az egész egységet.
F
V
egye ki a kulcsot, és tegye a helyére a
kupakot.
F
C
sukja be az ajtót, és kívülről ellenőrizze,
hogy megfelelően reteszelődött-e.
Az ajtók mechanikus reteszelésére és
kireteszelésére szolgáló kulcs arra az esetre,
ha meghibásodna a központi zár vagy
lemerülne az elem/akkumulátor.
Ny

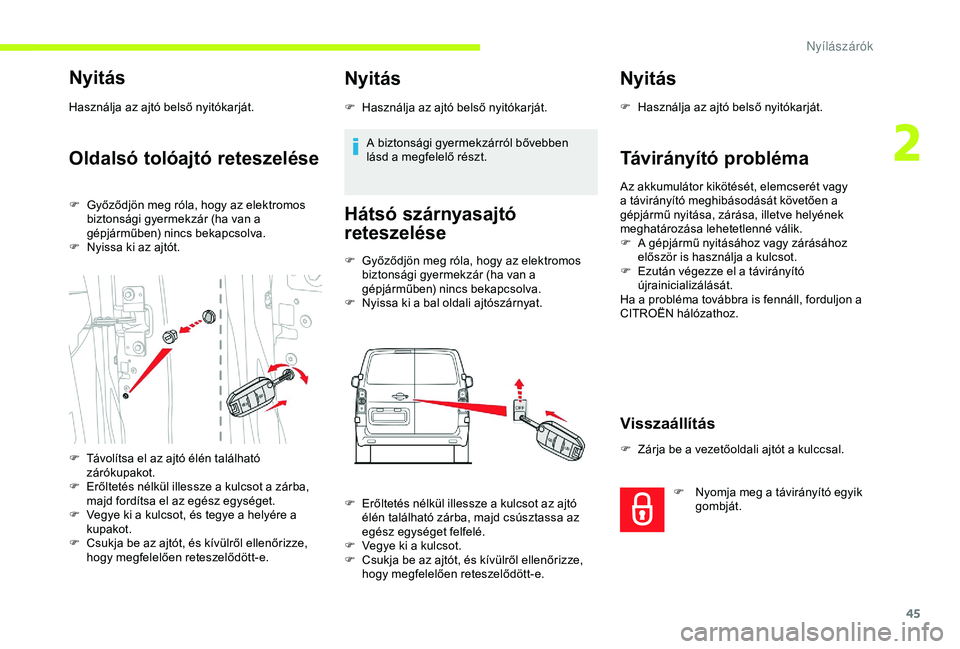

Page 47 of 416
45
Nyitás
Használja az ajtó belső nyitókarját.
Oldalsó tolóajtó reteszelése
F Győződjön meg róla, hogy az elektromos biztonsági gyermekzár (ha van a
gépjárműben) nincs bekapcsolva.
F
N
yissa ki az ajtót.
F
T
ávolítsa el az ajtó élén található
zárókupakot.
F
E
rőltetés nélkül illessze a kulcsot a zárba,
majd fordítsa el az egész egységet.
F
V
egye ki a kulcsot, és tegye a helyére a
kupakot.
F
C
sukja be az ajtót, és kívülről ellenőrizze,
hogy megfelelően reteszelődött-e.
Nyitás
F Használja az ajtó belső nyitókarját.
A biztonsági gyermekzárról bővebben
lásd a megfelelő részt.
Hátsó szárnyasajtó
reteszelése
F Győződjön meg róla, hogy az elektromos biztonsági gyermekzár (ha van a
gépjárműben) nincs bekapcsolva.
F
N
yissa ki a bal oldali ajtószárnyat.
Nyitás
F Használja az ajtó belső nyitókarját.
Távirányító probléma
Az akkumulátor kikötését, elemcserét vagy
a távirányító meghibásodását követően a
gépjármű nyitása, zárása, illetve helyének
meghatározása lehetetlenné válik.
F
A g
épjármű nyitásához vagy zárásához
először is használja a kulcsot.
F
E
zután végezze el a távirányító
újrainicializálását.
Ha a probléma továbbra is fennáll, forduljon a
CITROËN hálózathoz.
Visszaállítás
F Zárja be a vezetőoldali ajtót a kulccsal.
F
N
yomja meg a távirányító egyik
gombját.
F
E
rőltetés nélkül illessze a kulcsot az ajtó
élén található zárba, majd csúsztassa az
egész egységet felfelé.
F
V
egye ki a kulcsot.
F
C
sukja be az ajtót, és kívülről ellenőrizze,
hogy megfelelően reteszelődött-e.
2
Ny

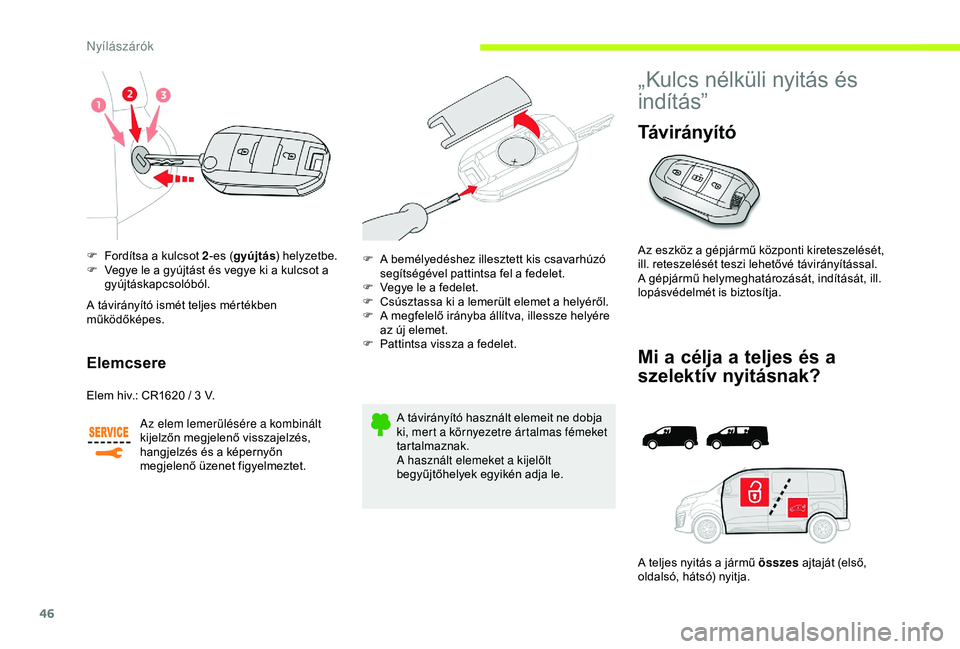

Page 48 of 416
46
F Fordítsa a kulcsot 2-es (gyújtás ) helyzetbe.
F V egye le a gyújtást és vegye ki a kulcsot a
gyújtáskapcsolóból.
Elemcsere
Elem hiv.: CR1620 / 3 V.
A z elem lemerülésére a kombinált
kijelzőn megjelenő visszajelzés,
hangjelzés és a képernyőn
megjelenő üzenet figyelmeztet.
A távirányító ismét teljes mértékben
működőképes.
A távirányító használt elemeit ne dobja
ki, mert a környezetre ártalmas fémeket
tartalmaznak.
A használt elemeket a kijelölt
begyűjtőhelyek egyikén adja le.
F
A b
emélyedéshez illesztett kis csavarhúzó
segítségével pattintsa fel a fedelet.
F
V
egye le a fedelet.
F
C
súsztassa ki a lemerült elemet a helyéről.
F
A m
egfelelő irányba állítva, illessze helyére
az új elemet.
F
P
attintsa vissza a fedelet.
„Kulcs nélküli nyitás és
indítás”
Távirányító
Az eszköz a gépjármű központi kireteszelését,
ill. reteszelését teszi lehetővé távirányítással.
A gépjármű helymeghatározását, indítását, ill.
lopásvédelmét is biztosítja.
Mi a célja a teljes és a
szelektív nyitásnak?
A teljes nyitás a jármű összes
ajtaját (első,
oldalsó, hátsó) nyitja.
Ny
Page 49 of 416
47
A fülke és a raktér külön nyitási
rendszere egy biztonsági intézkedés.
Alkalmazásával mindig azt a részét tudja
lezárni a járműnek, amelyik részben nem
tartózkodik.
A szelektív nyitás vagy a fülke
vagy a raktér
ajtajait nyitja (oldalsó és hátsó).
Programozás
Alapértelmezésben a fülke és a raktér
szelektív nyitása aktív.
Teljes nyitás
Elektromosan működtetett
oldalsó tolóajtó(k)
F A jármű teljes nyitásához az
oldalajtók nyitása nélkül, nyomja
meg ezt a gombot.
F
A g
épjármű teljes
nyitásához és az oldalsó
tolóajtó nyitásához tartsa
lenyomva ezt a gombot,
amíg az ajtó ki nem
nyílik.
A gépjármű kireteszelését az irányjelzők
kb. két másodpercig tartó gyors villogása
jelzi.
Gépjárműtől függően ezzel egy időben a
külső visszapillantó tükrök is kihajlanak.
F
A fülke és a raktér szelektív
nyitásának aktiválásához adja
rá a gyújtást és legalább két
másodpercig tartsa nyomva ezt a
gombot.
A visszajelző lámpa felgyullad. Hangjelzés hallatszik és kiviteltől függően
egy megjelenő üzenet jelzi a kérés
tudomásulvételét.
F
A f
ülke és a raktér szelektív
nyitásának kiiktatásához
és a teljes nyitáshoz való
visszatéréshez adja rá a gyújtást
és legalább két másodpercig
tartsa nyomva ezt a gombot.
A visszajelző lámpa elalszik.
A fülke és a raktér szelektíven
inaktív.
F
A j
ármű nyitásához
nyomja meg valamelyik
gombot (felszereltségtől
függően).
2
Ny
Page 50 of 416
48

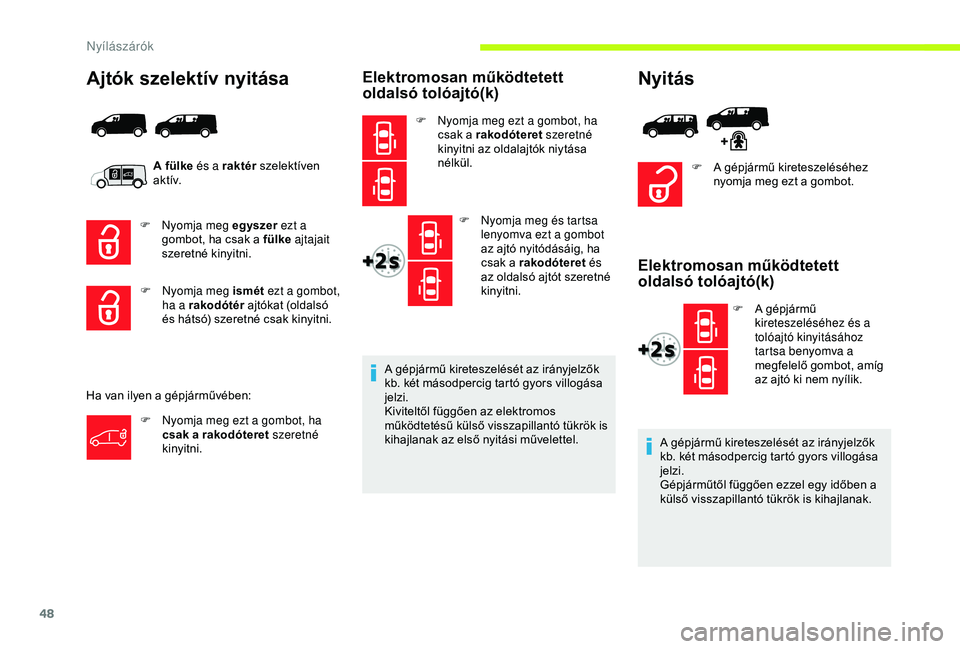

Ajtók szelektív nyitása
A fülke és a raktér szelektíven
a k tív.
F
N
yomja meg egyszer ezt a
gombot, ha csak a fülke ajtajait
szeretné kinyitni.
Ha van ilyen a gépjárművében:
Elektromosan működtetett
oldalsó tolóajtó(k)
F Nyomja meg ezt a gombot, ha csak a rakodóteret szeretné
kinyitni az oldalajtók niytása
nélkül.
F
N
yomja meg és tartsa
lenyomva ezt a gombot
az ajtó nyitódásáig, ha
csak a rakodóteret és
az oldalsó ajtót szeretné
kinyitni.
A gépjármű kireteszelését az irányjelzők
kb. két másodpercig tartó gyors villogása
jelzi.
Kiviteltől függően az elektromos
működtetésű külső visszapillantó tükrök is
kihajlanak az első nyitási művelettel.
Nyitás
Elektromosan működtetett
oldalsó tolóajtó(k)
F A gépjármű kireteszeléséhez és a
tolóajtó kinyitásához
tartsa benyomva a
megfelelő gombot, amíg
az ajtó ki nem nyílik.
A gépjármű kireteszelését az irányjelzők
kb. két másodpercig tartó gyors villogása
jelzi.
Gépjárműtől függően ezzel egy időben a
külső visszapillantó tükrök is kihajlanak. F
A g
épjármű kireteszeléséhez
nyomja meg ezt a gombot.
F
N
yomja meg ezt a gombot, ha
csak a rakodóteret szeretné
kinyitni.
F
N
yomja meg ismét
ezt a gombot,
ha a rakodótér ajtókat (oldalsó
és hátsó) szeretné csak kinyitni.
Ny
