CITROEN JUMPER MULTISPACE 2012 Instructieboekjes (in Dutch)

49


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3
Uitschakelen van de functie



- Draai de knop in de stand 0
of zet het
contact af om het systeem volledig uit te
schakelen.

Gebruiksvoorschrift

Let bij het wijzigen van de ingestelde
snelheid door het ingedrukt houden van de
toets goed op omdat de snelheid zeer snel
kan worden verhoogd of verlaagd.
Gebruik de snelheidsregelaar niet op gladde
wegen of bij zeer druk verkeer.
Bij een steile afdaling kan de
snelheidsregelaar niet voorkomen dat de
ingestelde snelheid wordt overschreden.
Bij het gebruik van de snelheidsregelaar
moet de bestuurder te allen tijde de
snelheidslimiet in acht nemen, zijn aandacht
op het verkeer blijven vestigen en zijn
verantwoordelijkheid nemen.
Houd uw voeten bij de pedalen.
Om te voorkomen dat de werking van de
pedalen wordt gehinderd:


- controleer of de mat goed op zijn plaats
ligt en vast aan de bevestigingen op de
vloer,

- leg nooit meerdere matten boven op
elkaar.

Storing

De ingestelde snelheid wordt gewist en in
plaats daarvan verschijnen drie streepjes op
het display. Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats om het
systeem te laten controleren. Met het gaspedaal:


- trap het gaspedaal in tot de gewenste
snelheid is bereikt,

- druk op de toets Set +
of Set -
.
Verlagen van de ingestelde snelheid:


- druk op de toets Set -
.
Druk de toets kort in om de snelheid met
1 km/h te verlagen.
Houd de toets ingedrukt om de snelheid in
stappen van 5 km/h te verlagen.
Ingestelde snelheid annuleren

Als bij stilstaande auto het contact wordt
afgezet, wordt de ingestelde snelheid uit het
geheugen gewist.
VASTE SNELHEIDSBEGRENZER

De vaste snelheidsbegrenzer (volgens
uitvoering) begrenst de maximumsnelheid van
de auto op 90/100 km/h of 100/130 km/h.
Een sticker in het interieur geeft aan
dat deze functie aanwezig is. De vaste
maximumsnelheid kan niet worden gewijzigd.
Deze vaste snelheidsbegrenzer
werkt niet volgens het principe
van een snelheidsregelaar. De functie
kan niet tijdens het rijden worden in- en
uitgeschakeld.

50


Stuurkolomschakelaars

SNELHEIDSBEGRENZER "LIMIT"

Als het gaspedaal tot voorbij het zware
punt wordt ingetrapt, wordt de ingestelde
snelheid echter overschreden. Als het
gaspedaal vervolgens geleidelijk weer wordt
losgelaten en de wagensnelheid onder de
ingestelde maximumsnelheid komt, wordt de
snelheidsbegrenzer weer geactiveerd. Functie geselecteerd,
weergave van
het symbool
"Snelheidsbegrenzer".
Functie uitgeschakeld,
laatst ingestelde
snelheid - OFF
(bijvoorbeeld bij 107 km/h).
Functie ingeschakeld,
(bijvoorbeeld bij 107 km/h).
Wagensnelheid hoger
dan de ingestelde
snelheid
(bijvoorbeeld 118 km/h),

de weergegeven
ingestelde snelheid
knippert.
Storing in de werking
van het systeem,

OFF
- de streepjes
knipperen. Op het controledisplay wordt aangegeven
of de functie is geselecteerd en wordt de
ingestelde snelheid weergegeven:

Het systeem kan worden bediend bij
stilstaande auto met draaiende motor,
of tijdens het rijden. "Dit is de gekozen snelheid die de
bestuurder niet wil overschrijden".
Het instellen van de maximumsnelheid is
mogelijk bij stilstaande auto met draaiende
motor, of tijdens het rijden. De ingestelde
snelheid dient minimaal 30 km/h te bedragen.
De snelheid wordt verhoogd naarmate het
gaspedaal dieper wordt ingetrapt tot aan het
zware punt van het gaspedaal, waarbij de
ingestelde snelheid is bereikt.

51


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3


Selecteren van de functie



- Draai de knop in de stand LIMIT
. De
begrenzer is dan geselecteerd, maar
nog niet actief. Het display geeft de
laatst ingestelde snelheid weer.

Instellen van een snelheid

Er kan, bij draaiende motor, een snelheid
worden ingesteld zonder de begrenzer in te
schakelen.
Verhogen van de ingestelde snelheid:


- druk op de toets Set +
.
Druk de toets kort in om de snelheid met
1 km/h te verhogen.
Houd de toets ingedrukt om de snelheid in
stappen van 5 km/h te verhogen.

Inschakelen/uitschakelen (Off)

Druk één keer op deze toets om de
begrenzer in te schakelen. Druk nogmaals
op de toets om de begrenzer uit te
schakelen (OFF).
Verlagen van de ingestelde snelheid:


- druk op de toets Set -
.
Druk de toets kort in om de snelheid met
1 km/h te verlagen.
Houd de toets ingedrukt om de snelheid in
stappen van 5 km/h te verlagen.

52


Stuurkolomschakelaars
Uitschakelen van de functie



- Draai de knop in de stand 0
of zet
het contact af om het systeem uit te
schakelen.
De laatst ingestelde snelheid blijft in het
geheugen opgeslagen.


Overschrijden van de ingestelde
snelheid
Als het gaspedaal geleidelijk dieper wordt
ingetrapt, wordt de snelheid niet verhoogd.
Als het gaspedaal echter met kracht
wordt ingetrapt, tot voorbij het zware punt
,

wordt de begrenzer tijdelijk uitgeschakeld
en knippert de ingestelde snelheid op het
display.

Gebruiksvoorschrift



Storing

De ingestelde snelheid wordt gewist en in
plaats daarvan verschijnen drie streepjes op
het display.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats om het systeem
te laten controleren.

Knipperen van de
snelheidsweergave
De snelheid knippert:


- als het gaspedaal tot voorbij het zware
punt wordt ingetrapt,

- als de begrenzer door het profiel van de
weg of bij een steile afdaling niet kan
voorkomen dat de ingestelde snelheid
wordt overschreden,

- tijdens snel accelereren.
Laat om de begrenzer weer in te schakelen
de snelheid zakken tot een snelheid lager
dan de ingestelde snelheid. Bij het gebruik van de snelheidsbegrenzer
moet de bestuurder te allen tijde de
snelheidslimiet in acht nemen, zijn aandacht
op het verkeer blijven vestigen en zijn
verantwoordelijkheid nemen.
Let op uw snelheid als deze door het profiel
van de weg of door snel accelereren kan
worden overschreden, zodat u optimaal de
controle over uw auto kunt bewaren.
Om te voorkomen dat de werking van de
pedalen wordt gehinderd:


- controleer of de mat goed op zijn plaats
ligt en op de vloer is bevestigd,

- leg nooit meerdere matten boven op
elkaar.

53

Ventilatie

ERGONOMIE en COMFOR
T
3

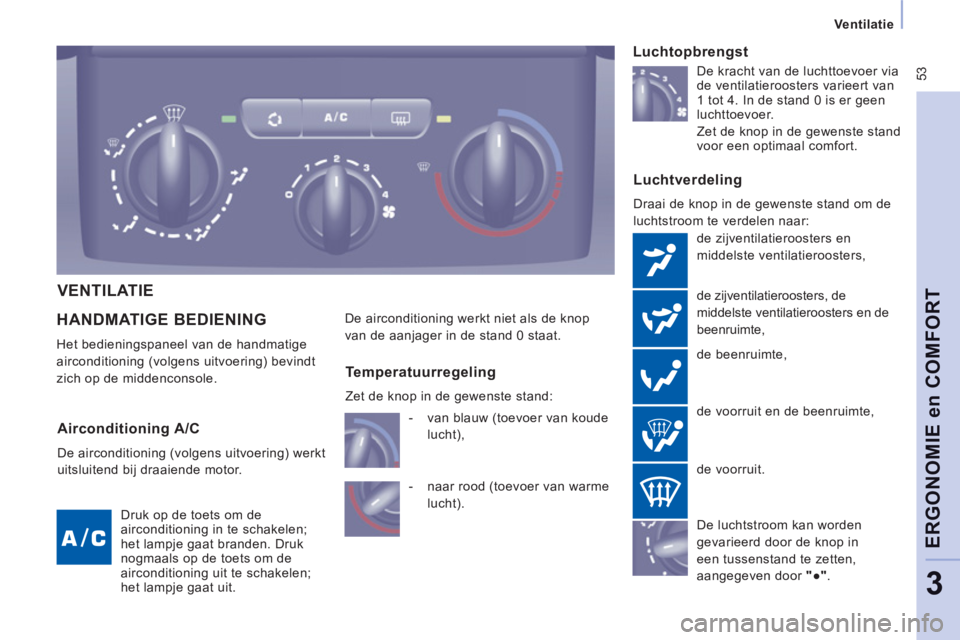

HANDMATIGE BEDIENING

Het bedieningspaneel van de handmatige
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.

Luchtverdeling

Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de
middelste ventilatieroosters en de
beenruimte,
de beenruimte,
de voorruit en de beenruimte,
Luchtopbrengst

De airconditioning werkt niet als de knop
van de aanjager in de stand 0 staat.
De luchtstroom kan worden
gevarieerd door de knop in
een tussenstand te zetten,
aangegeven door "●".


Airconditioning A/C

De airconditioning (volgens uitvoering) werkt
uitsluitend bij draaiende motor.
Druk op de toets om de
airconditioning in te schakelen;
het lampje gaat branden. Druk
nogmaals op de toets om de
airconditioning uit te schakelen;
het lampje gaat uit.
Temperatuurregeling
Zet de knop in de gewenste stand:


- van blauw (toevoer van koude
lucht),

- naar rood (toevoer van warme
lucht).
De kracht van de luchttoevoer via
de ventilatieroosters varieert van
1 tot 4. In de stand 0 is er geen
luchttoevoer.

Zet de knop in de gewenste stand
voor een optimaal comfort.
de voorruit.
VENTILATIE

54

Ventilatie
Toevoer van buitenlucht


Tips voor het instellen

Voor een optimale werking van het handbediende systeem is het raadzaam de volgende instellingen te gebruiken:

Het lampje van de toets is uit.
Gebruik deze stand zo veel
mogelijk.
Het lampje van de toets brandt.
Deze stand dient bovendien om
de toevoer van buitenlucht bij
stank en stofoverlast af te sluiten.
Als deze stand gebruikt wordt terwijl de
airconditioning en de aanjager
(stand 1 t/m 4) zijn ingeschakeld, wordt
de capaciteit van de verwarming (knop
temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling
naar blauw) sneller vergroot.
Gebruik de luchtrecirculatie niet langer dan
nodig is.
Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer
in om de lucht in het interieur te verversen
en het beslaan van de ruiten te voorkomen.
Gebruik deze stand zo veel mogelijk.

Gewenste
werking




Luchtverdeling



Temperatuur



Luchtopbrengst



Luchtrecirculatie



Airconditioning
(A/C)



Warm



Koud



Ontdooien
Ontwasemen



Luchtrecirculatie in het interieur

55

Ventilatie

ERGONOMIE en COMFOR
T
3

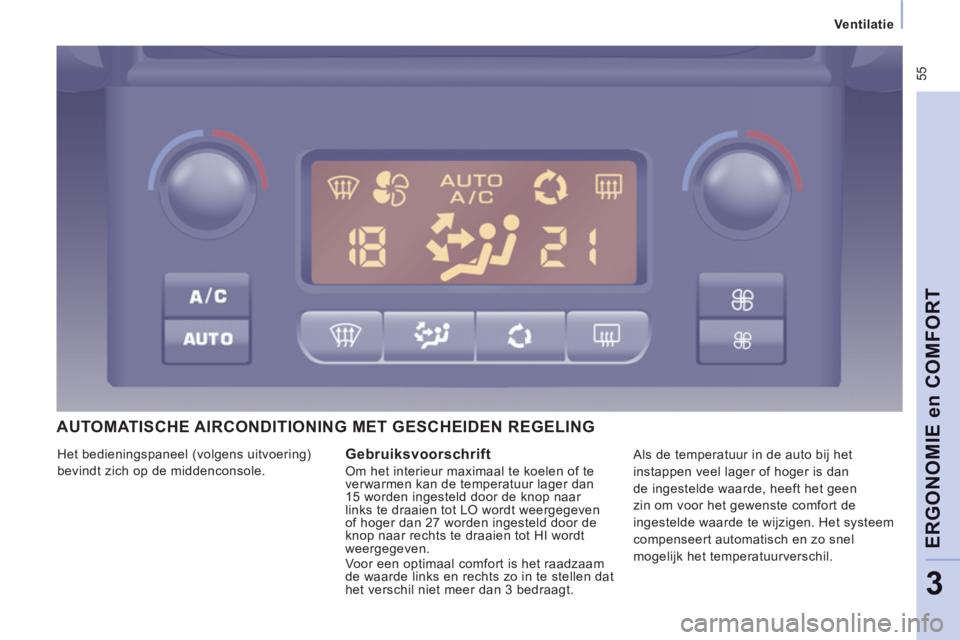

AUTOMATISCHE AIRCONDITIONING MET GESCHEIDEN REGELING
Gebruiksvoorschrift

Om het interieur maximaal te koelen of te
verwarmen kan de temperatuur lager dan
15 worden ingesteld door de knop naar
links te draaien tot LO wordt weergegeven
of hoger dan 27 worden ingesteld door de
knop naar rechts te draaien tot HI wordt
weergegeven.
Voor een optimaal comfort is het raadzaam
de waarde links en rechts zo in te stellen dat
het verschil niet meer dan 3 bedraagt. Het bedieningspaneel (volgens uitvoering)
bevindt zich op de middenconsole. Als de temperatuur in de auto bij het
instappen veel lager of hoger is dan
de ingestelde waarde, heeft het geen
zin om voor het gewenste comfort de
ingestelde waarde te wijzigen. Het systeem
compenseert automatisch en zo snel
mogelijk het temperatuurverschil.

56

Ventilatie

Ingestelde waarde bestuurders- of
passagierszijde
De op het display weergegeven waarde
heeft betrekking op een bepaald
comfortniveau en niet op de temperatuur in
graden Celsius of Fahrenheit.
Automatische werking
Zorg ervoor dat de zonnesensor, die
zich achter de binnenspiegel op de
voorruit bevindt, niet wordt afgedekt. Deze
sensor regelt de airconditioning.

Automatisch programma "comfort"
Dit is de normale gebruiksstand van de
airconditioning.
Druk op deze toets. Het symbool
AUTO
verschijnt.
Afhankelijk van de gekozen
instellingen regelt het systeem
de luchtverdeling, de luchtopbrengst en
de luchttoevoer om het comfort en de
luchtcirculatie in het interieur optimaal te
houden. U hoeft het systeem niet meer zelf
bij te regelen.
Om bij koude motor de toevoer van koude
lucht te beperken, wordt de luchtopbrengst
geleidelijk op het optimale niveau gebracht.
Voor uw comfort worden de instellingen
tussen twee startmomenten opgeslagen,
mits de temperatuur in het interieur
nauwelijks is veranderd. Is dit wel het geval,
dan treedt het automatische programma
weer in werking. Draai deze knop naar links of naar
rechts om de waarde te verlagen
of te verhogen. Voor een optimaal
comfort wordt de waarde
21 aanbevolen. Niettemin is afhankelijk van
uw wensen een afstelling tussen 18 en
24 gebruikelijk.

57

Ventilatie

ERGONOMIE en COMFOR
T
3


Regeling luchtopbrengst
De luchtopbrengst kan vergroot of
verkleind worden door respectievelijk
de toets "kleine propeller"
of "grote
propeller"
in te drukken.
Het symbool van de luchtopbrengst op het
display, de propeller, wordt afhankelijk van
de ingestelde waarde geleidelijk voller.
Handmatig verstellen

Al naar gelang uw wensen kunt u de
automatische bediening van het systeem
handmatig aanpassen. De overige functies
worden automatisch geregeld. Bij het
indrukken van de toets AUTO
zal het systeem
weer volledig automatisch functioneren.
Toevoer van buitenlucht/
luchtrecirculatie
Bij het indrukken van deze toets
wordt de lucht in het interieur
gerecirculeerd. Het symbool van
de luchtrecirculatie wordt weergegeven.
De luchtrecirculatie dient om de toevoer van
buitenlucht bij stank en stofoverlast af te
sluiten. Gebruik de luchtrecirculatie alleen
als dit echt nodig is (om te voorkomen dat
de ruiten beslaan en de luchtkwaliteit in het
interieur achteruitgaat).
Druk de toets zodra de luchtrecirculatie niet
meer nodig is nogmaals in om de toevoer
van buitenlucht te hervatten.
Regeling luchtverdeling
Druk deze toets herhaalde malen
in om de luchtstroom te verdelen
naar:


- de voorruit,

- de voorruit en de beenruimte,

- de beenruimte,

- de linker, rechter en middelste
ventilatieroosters en de beenruimte,

- de linker, rechter en middelste
ventilatieroosters.

Uitschakelen van het systeem
Druk op de toets "kleine propeller"

van de luchtopbrengstregeling tot
het symbool van de propeller is
verdwenen.
Alle functies van de airconditioning worden dan
uitgeschakeld, behalve de luchtrecirculatie en
de achterruitverwarming (volgens uitvoering).
De ingestelde waarde wordt niet meer
geregeld en verdwijnt van het display.
Het is raadzaam om niet langdurig met
uitgeschakelde airconditioning te rijden.
Druk op de toets "grote propeller"

van de luchtopbrengstregeling 7 of
op de toets AUTO
om het systeem
weer met de laatst ingestelde
waarden in te schakelen.
Airconditioning AAN/UIT
Druk op deze toets: het symbool
A/C
wordt weergegeven en de
airconditioning wordt geactiveerd.
Druk nogmaals op deze toets om de
aircondioning uit te schakelen.

58

Ventilatie

GEBRUIKSVOORSCHRIFTVOOR DE VENTILATIE EN DE
AIRCONDITIONING
Ventilatieroosters


Houd de ventilatieroosters altijd open
Voor een optimale verdeling van de warme
of koude lucht over het interieur hebt u de
beschikking over ventilatieroosters in het
midden en opzij, die gekanteld en naar
links of rechts en naar het bovenlichaam
van de voorste inzittenden gedraaid kunnen
worden. Sluit de ventilatieroosters niet,
maar richt de luchtstroom voor een optimaal
comfort tijdens het rijden naar de zijruiten.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.


Interieurfilter, koolstoffilter

Zorg ervoor dat dit filter in goede staat
verkeert en laat de filterelementen
regelmatig vervangen.
Zie in rubriek 6 het gedeelte
"Controles".
Airconditioning

Voor een doeltreffende werking van de
airconditioning moeten de ruiten onder alle
weersomstandigheden gesloten zijn. Als
de auto echter langdurig in de zon heeft
gestaan en de temperatuur in het interieur
zeer hoog blijft, kunnen de ruiten wel
even geopend worden om de ventilatie te
bevorderen. Het is raadzaam de stand AUTO
zo veel mogelijk te gebruiken: het
systeem regelt de luchtopbrengst, de
comforttemperatuur in het interieur, de
luchtverdeling, de luchttoevoer of -
recirculatie automatisch en optimaal aan de
hand van de door u ingestelde waarde.
Laat de airconditioning minimaal één keer
per maand 5 à 10 minuten functioneren om
het systeem in perfecte staat te houden.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze
niet koelt en laat het systeem in dat
geval door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren.
