Page 112 of 268

11 0

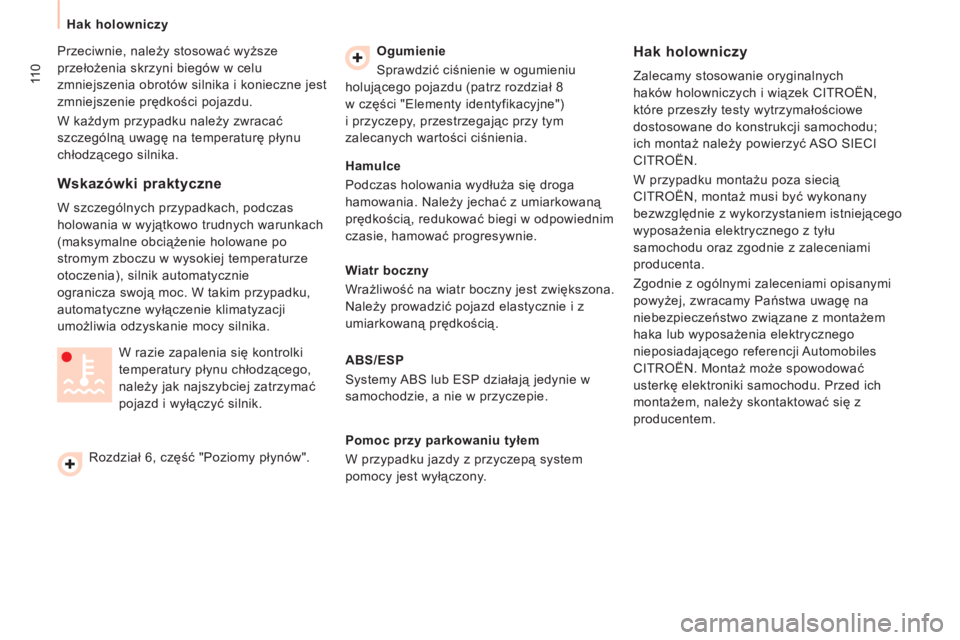

Hak holowniczy
Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i konieczne jest
zmniejszenie prędkości pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę płynu
chłodzącego silnika.
Ogumienie
Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział 8
w części "Elementy identyfikacyjne")
i przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia.
Hak holowniczy
Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek CITROËN,
które przeszły testy wytrzymałościowe
dostosowane do konstrukcji samochodu;
ich montaż należy powierzyć ASO SIECI
CITROËN.
W przypadku montażu poza siecią
CITROËN, montaż musi być wykonany
bezwzględnie z wykorzystaniem istniejącego
wyposażenia elektrycznego z tyłu
samochodu oraz zgodnie z zaleceniami
producenta.
Zgodnie z ogólnymi zaleceniami opisanymi
powyżej, zwracamy Państwa uwagę na
niebezpieczeństwo związane z montażem
haka lub wyposażenia elektrycznego
nieposiadającego referencji Automobiles
CITROËN. Montaż może spowodować
usterkę elektroniki samochodu. Przed ich
montażem, należy skontaktować się z
producentem. W razie zapalenia się kontrolki
temperatury płynu chłodzącego,
należy jak najszybciej zatrzymać
pojazd i wy
łączyć silnik.
Wskazówki praktyczne
W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane po
stromym zboczu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku,
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Rozdział 6, część "Poziomy płynów".
Hamulce
Podczas holowania wydłuża się droga
hamowania. Należy jechać z umiarkowaną
prędkością, redukować biegi w odpowiednim
czasie, hamować progresywnie.
Wiatr boczny
Wrażliwość na wiatr boczny jest zwiększona.
Należy prowadzić pojazd elastycznie i z
umiarkowaną prędkością.
ABS/ESP
Systemy ABS lub ESP działają jedynie w
samochodzie, a nie w przyczepie.
Pomoc przy parkowaniu tyłem
W przypadku jazdy z przyczepą system
pomocy jest wyłączony.
Page 119 of 268

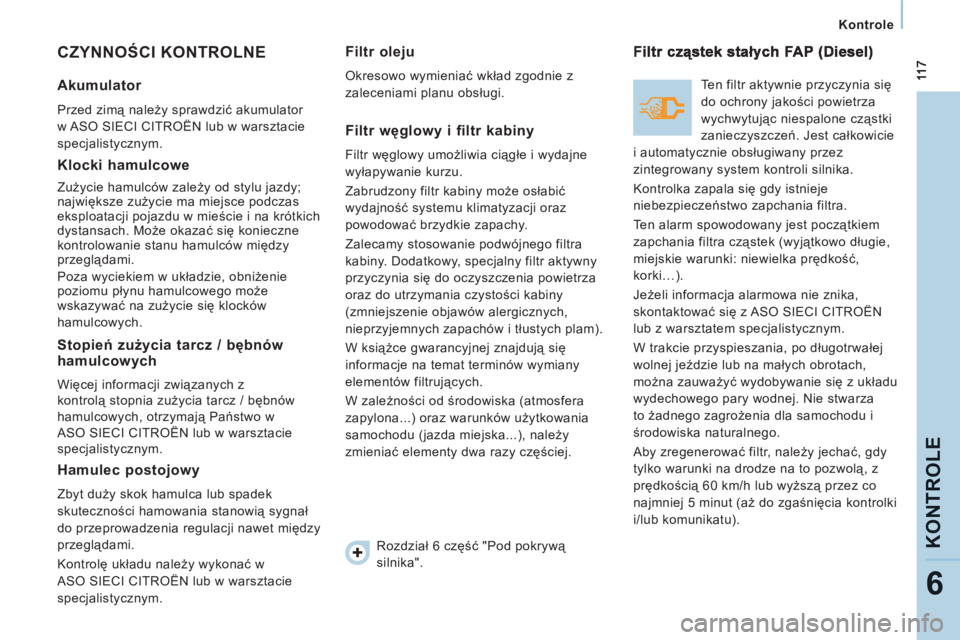

Kontrole
KONTROLE
6
CZYNNOŚCI KONTROLNE
Akumulator
Przed zimą należy sprawdzić akumulator
w ASO SIECI CITROËN lub w warsztacie
specjalistycznym.
Klocki hamulcowe
Zużycie hamulców zależy od stylu jazdy;
największe zużycie ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między
przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.
Stopień zużycia tarcz / bębnów hamulcowych
Więcej informacji związanych z
kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, otrzymają Państwo w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.
Hamulec postojowy
Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią sygnał
do przeprowadzenia regulacji nawet między
przeglądami.
Kontrolę układu należy wykonać w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.
Filtr oleju
Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.
Filtr węglowy i filtr kabiny
Filtr węglowy umożliwia ciągłe i wydajne
wyłapywanie kurzu.
Zabrudzony filtr kabiny może osłabić
wydajność systemu klimatyzacji oraz
powodować brzydkie zapachy.
Zalecamy stosowanie podwójnego filtra
kabiny. Dodatkowy, specjalny filtr aktywny
przyczynia się do oczyszczenia powietrza
oraz do utrzymania czystości kabiny
(zmniejszenie objawów alergicznych,
nieprzyjemnych zapachów i tłustych plam).
W książce gwarancyjnej znajdują się
informacje na temat terminów wymiany
elementów filtrujących.
W zależności od środowiska (atmosfera
zapylona...) oraz warunków użytkowania
samochodu (jazda miejska...), należy
zmieniać elementy dwa razy częściej.
Ten filtr aktywnie przyczynia się
do ochrony jakości powietrza
wychwytując niespalone cząstki
zanieczyszczeń. Jest całkowicie
i automatycznie obsługiwany przez
zintegrowany system kontroli silnika.
Kontrolka zapala się gdy istnieje
niebezpieczeństwo zapchania filtra.
Ten alarm spowodowany jest początkiem
zapchania filtra cząstek (wyjątkowo długie,
miejskie warunki: niewielka prędkość,
korki…).
Jeżeli informacja alarmowa nie znika,
skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym.
W trakcie przyspieszania, po długotrwałej
wolnej jeździe lub na małych obrotach,
można zauważyć wydobywanie się z układu
wydechowego pary wodnej. Nie stwarza
to żadnego zagrożenia dla samochodu i
środowiska naturalnego.
Aby zregenerować filtr, należy jechać, gdy
tylko warunki na drodze na to pozwolą, z
prędkością 60 km/h lub wy
ższą przez co
najmniej 5 minut (aż do zgaśnięcia kontrolki
i/lub komunikatu).
Rozdział 6 część "Pod pokrywą
silnika".
Page 134 of 268

132
Wymiana żarówki
3.
Kierunkowskazy
Typ B
, PY21W - 21W (żółte)
- Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym do
ruchu wskazówek zegara.
- Wyjąć żarówkę, delikatnie ję
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.

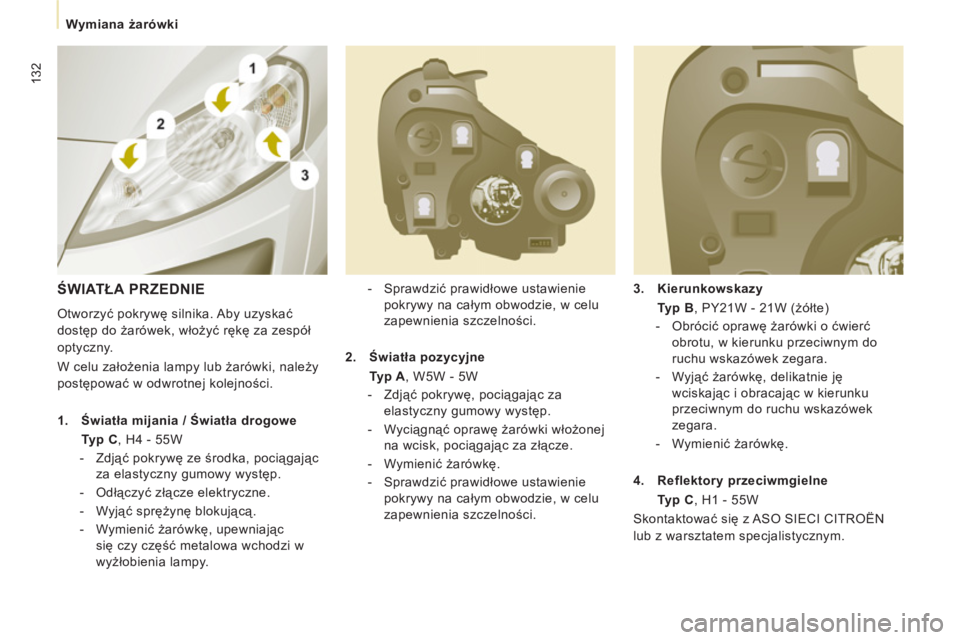

ŚWIATŁA PRZEDNIE
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki, należy
postępować w odwrotnej kolejności.
1.
Światła mijania / Światła drogowe
Typ C
, H4 - 55W
- Zdjąć pokrywę ze środka, pociągając
za elastyczny gumowy występ.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą.
- Wymienić
żarówkę, upewniając
się czy część metalowa wchodzi w
wyżłobienia lampy.
2.
Światła pozycyjne
Typ A
, W5W - 5W
- Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
- Wyciągnąć oprawę żarówki włożonej
na wcisk, pociągając za złącze.
- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
4.
Reflektory przeciwmgielne
Typ C
, H1 - 55W
Skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym.
Page 136 of 268

134
Wymiana żarówki
ŚWIATŁA TYLNE
Więcej informacji na temat żarówek, można
przeczytać w części "Rodzaje żarówek".
- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".
- Wyjąć dwie nakrętki mocujące.
Od zewnątrz, pociągnąć za
przezroczystą obudowę.
- Przytrzymując światło, odłączyć złącza
elektryczne.
- Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.
- Wyjąć uszkodzoną żarówkę delikatnie
j
ę wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.
- Wymienić żarówkę.
1.
Światła stop / światła pozycyjne
Typ B
, P21/5W - 21/5W
2.
Kierunkowskazy
Typ B
, PY21W - 21W (żółte)
3.
Światła cofania
Typ B
, P21W - 21W
4.
Światła przeciwmgielne
Typ B
, P21W - 21W Podczas montażu, należy prawidłowo ustawić:
- 8 występów,
- dwa białe kołki w dwa otwory na gumie
uszczelniają
cej zespół świateł,
- przewód zasilania, aby go nie przyciąć.
Page 139 of 268

137
Wymiana bezpiecznika
SZYBKA POMOC
7

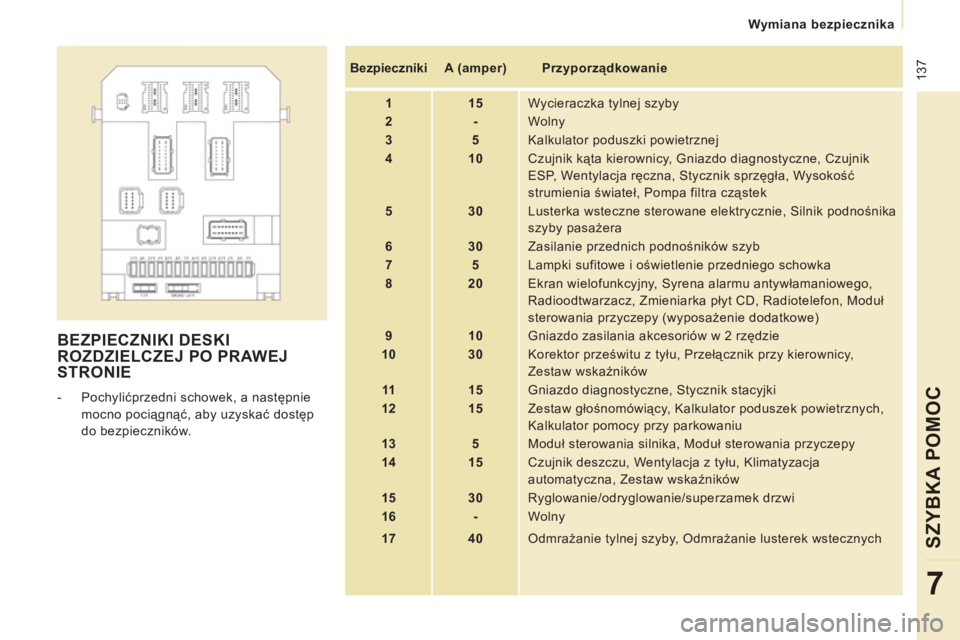

BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE
- Pochylićprzedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki
A (amper)
Przyporządkowanie
1
15
Wycieraczka tylnej szyby
2
-
Wolny
3
5
Kalkulator poduszki powietrznej
4
10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESP, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek
5
30
Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika
szyby pasażera
6
30
Zasilanie przednich podnoś
ników szyb
7
5
Lampki sufitowe i oświetlenie przedniego schowka
8
20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe)
9
10
Gniazdo zasilania akcesoriów w 2 rzędzie
10
30
Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników
11
15
Gniazdo diagnostyczne, Stycznik stacyjki
12
15
Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu
13
5
Moduł sterowania silnika, Moduł sterowania przyczepy
14
15
Czujnik deszczu, Wentylacja z tyłu, Klimatyzacja
automatyczna, Zestaw wskaźników
15
30
Ryglowanie/odryglowanie/superzamek drzwi
16
-
Wolny
17
40
Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych
Page 141 of 268

139
Wymiana bezpiecznika
SZYBKA POMOC
7

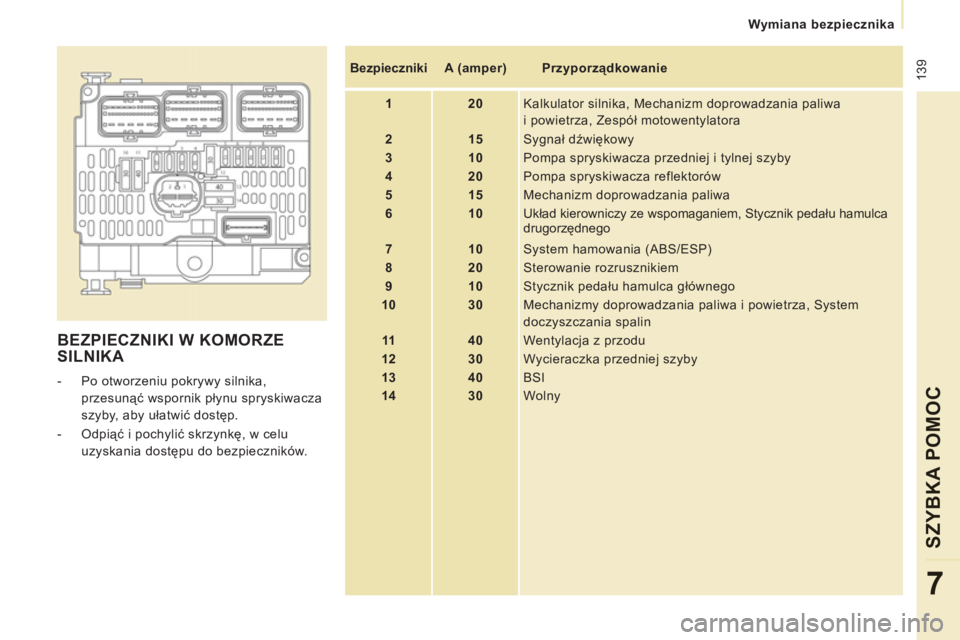

BEZPIECZNIKI W KOMORZE
SILNIKA
- Po otworzeniu pokrywy silnika,
przesunąć wspornik płynu spryskiwacza
szyby, aby ułatwić dostęp.
- Odpiąć i pochylić skrzynkę, w celu
uzyskania dostępu do bezpieczników.
Bezpieczniki
A (amper)
Przyporządkowanie
1
20
Kalkulator silnika, Mechanizm doprowadzania paliwa
i powietrza, Zespół motowentylatora
2
15
Sygnał dźwiękowy
3
10
Pompa spryskiwacza przedniej i tylnej szyby
4
20
Pompa spryskiwacza reflektorów
5
15
Mechanizm doprowadzania paliwa
6
10
Układ kierowniczy ze wspomaganiem, Stycznik pedału hamulca
drugorz
ędnego
7
10
System hamowania (ABS/ESP)
8
20
Sterowanie rozrusznikiem
9
10
Stycznik pedału hamulca głównego
10
30
Mechanizmy doprowadzania paliwa i powietrza, System
doczyszczania spalin
11
40
Wentylacja z przodu
12
30
Wycieraczka przedniej szyby
13
40
BSI
14
30
Wolny
Page 246 of 268

9.94
06
2
1
2
2
3
ODBIERANIE POŁĄCZENIA
wyświetleniem okna dialogowego na ekranie wielofunkcyjnym. Zainicjować parowanie pomiędzy telefonem isamochodem. Parowanie to można zainicjować z menu telefonicznego samochodu albo z klawiatury
telefonu. Patrz etapy 1 do 10 na poprzednich stronach.
Podczas fazy parowania, samochód powinienpozostawać na postoju z włączonym zapłonem.
Wybrać w menu telefonicznym telefon do podłączenia.
System audio łączy się automatycznie z nowo sparowanym
t
elefonem.
Wybrać zakładkę YE
S na ekranie za pomocą przycisków i zatwierdzićprzez OK.
Nacisnąć przycisk
OK w zespole sterującym na kierownicy w celu odebrania połączenia.
STREAMING AUDIO BLUETOOTH
Bezprzewodowe odtwarzanie plików muzycznych telefonu poprzezsprzęt audio. Telefon powinien móc obsługiwać odpowiednie profi le
Bluetooth (Profi le A2DP / AVRCP).
*
W pewnych przypadkach, odtwarzanie plików audio należy zainicjować z klawiatury.
**
Jeżeli telefon obsługuje funkcję. Uakt
ywnić źródło streaming
naciskając przycisk SOURCE * . Sterowanie odtwarzaniemutworów jest możliwe przy pomocy
przycisków na panelu czołowym
radia i przyciskami na kierownicy **
.
Informacje kontekstowe mogą być
wyświetlane na ekranie.
WYKONYWANIE POŁĄCZENIA
Z poziomu menu telefonii audio Bluetooth wybrać opcję Obsługapołączeń telefonicznych, a potem Połącz, Rejestr połączeń lub
Książka telefoniczna.
Naciskać przez ponad dwie sekundy końcówkę
przełącznika pod kierownicą, aby otworzyć książkę
telefoniczną.
Al
bo
Aby wybrać numer, uży ü klawiatury telefonupodczas postoju samochodu.
FUNKCJE BLUETOOTH
Page 251 of 268

9.99
09
REGULACJA WYŚWIETLACZA
MIESIĄC
DZIEŃ
GODZINA
MINUTY ROK
TRYB 12 H/24 H
JĘZYKI
WŁOSKI
HOLENDERSKI
PORTUGALSKI
PORTUGALSKI BRAZYLIJSKI FRANCUSKI
NIEMIE
CKI
ANGIEL
SKI
HISZPAŃSKI
1
2
2
2
2
2
2
1
2
2
2
2
2
2
2
2
DISPLAY ADJUST
MONTH
DATE
HOUR
MINUTE
S
YEAR
12 H/24 H MODE
LANGUAGE
ITALIANO
NEDERLAND
S
PORTUGUES
PORTUGUE
S-BRASIL
FRANCAI
S
DEUTSCH
ENGLISH
ESPANOL
Page 257 of 268

15
1

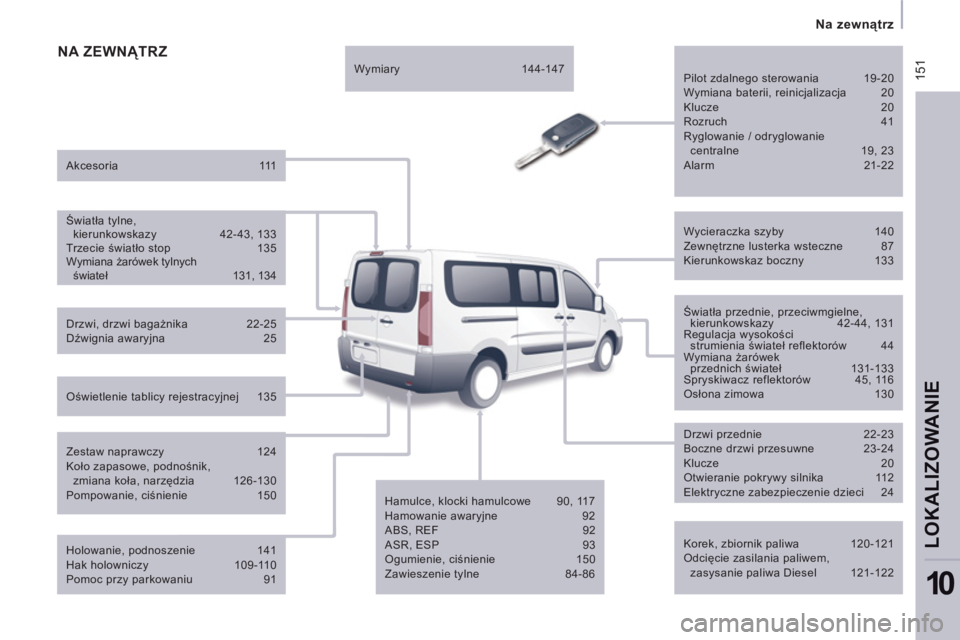

Na zewnątrz
LOKALIZOWANI
E
10
NA ZEWNĄTRZ
Korek, zbiornik paliwa 120-121
Odcięcie zasilania paliwem,
zasysanie paliwa Diesel 121-122
Wycieraczka szyby 140
Zewnętrzne lusterka wsteczne 87
Kierunkowskaz boczny 133
Światła przednie, przeciwmgielne,
kierunkowskazy 42-44, 131
Regulacja wysokości
strumienia świateł reflektorów 44
Wymiana żarówek
przednich świateł 131-133
Spryskiwacz reflektorów 45, 116
Osłona zimowa 130
Drzwi przednie 22-23
Boczne drzwi przesuwne 23-24
Klucze 20
Otwieranie pokrywy silnika 112
Elektryczne zabezpieczenie dzieci 24
Hamulce, klocki hamulcowe 90, 117
Hamowanie awaryjne 92
ABS, REF 92
ASR, ESP 93
Ogumienie, ciśnienie 150
Zawieszenie tylne 84-86
Drzwi, drzwi bagażnika 22-25
Dźwignia awaryjna 25
Akcesoria 111
Oświetlenie tablicy rejestracyjnej 135
Wymiary 144-147
Zestaw naprawczy 124
Koło zapasowe, podnośnik,
zmiana koła, narzędzia 126-130
Pompowanie, ciśnienie 150
Pilot zdalnego sterowania 19-20
Wymiana baterii, reinicjalizacja 20
Klucze 20
Rozruch 41
Ryglowanie / odryglowanie
centralne 19, 23
Alarm 21-22
Holowanie, podnoszenie 141
Hak holowniczy 109-110
Pomoc przy parkowaniu 91
Światła tylne,
kierunkowskazy 42-43, 133
Trzecie światło stop 135
Wymiana żarówek tylnych
świateł 131, 134
Page 259 of 268

15
3

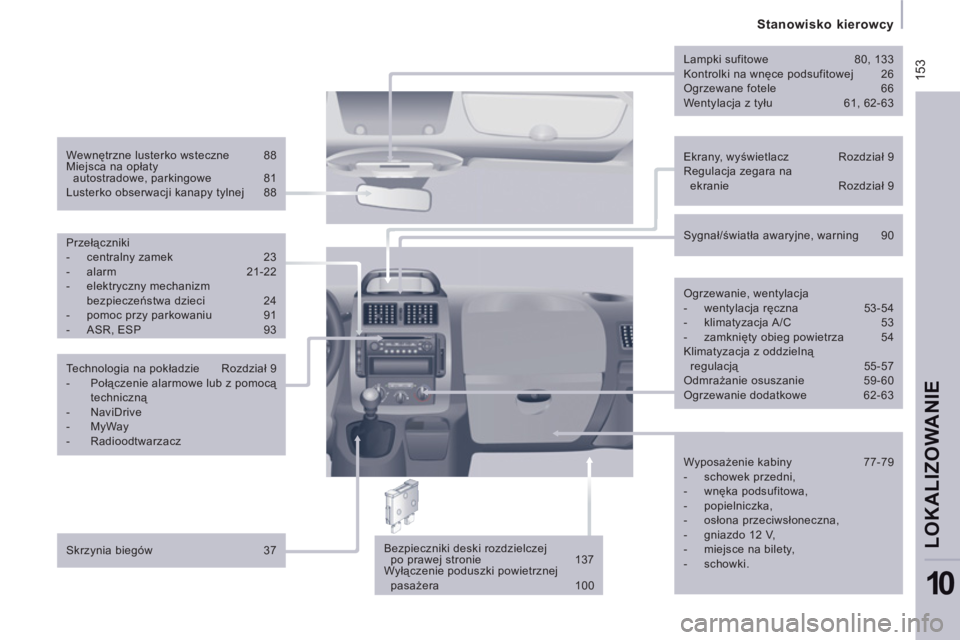

Stanowisko kierowcy
LOKALIZOWANI
E
10
Ekrany, wyświetlacz Rozdział 9
Regulacja zegara na
ekranie Rozdział 9
Wewnętrzne lusterko wsteczne 88
Miejsca na opłaty
autostradowe, parkingowe 81
Lusterko obserwacji kanapy tylnej 88
Lampki sufitowe 80, 133
Kontrolki na wnęce podsufitowej 26
Ogrzewane fotele 66
Wentylacja z tyłu 61, 62-63
Bezpieczniki deski rozdzielczej
po prawej stronie 137
Wyłączenie poduszki powietrznej
pasażera 100
Przełączniki
- centralny zamek 23
- alarm 21-22
- elektryczny mechanizm
bezpieczeństwa dzieci 24
- pomoc przy parkowaniu 91
- ASR, ESP 93
Technologia na pokładzie Rozdział 9
- Połączenie alarmowe lub z pomocą
techniczną
- NaviDrive
- MyWay
- Radioodtwarzacz
Skrzynia biegów 37
Sygnał/światła awaryjne, warning 90
Ogrzewanie, wentylacja
- wentylacja ręczna 53-54
- klimatyzacja A/C 53
- zamknięty obieg powietrza 54
Klimatyzacja z oddzielną
regulacją 55-57
Odmrażanie osuszanie 59-60
Ogrzewanie dodatkowe 62-63
Wyposażenie kabiny 77-79
- schowek przedni,
- wnęka podsufitowa,
- popielniczka,
- osłona przeciwsłoneczna,
- gniazdo 12 V,
- miejsce na bilety,
- schowki.
