61


Wentylacja

ERGONOMIA i KOMFOR
T
3

WENTYLACJA Z TYŁU

Jeżeli samochód jest wyposażony, z tyłu
samochodu znajduje się dodatkowy zespół
klimatyzacji. Kolektor umieszczony jest w
dachu, natomiast 6 osobno sterowanych
dysz zapewnia doskonałe rozprowadzenie
powietrza.
Ciepłe powietrze, wydobywające się
z przedniego zespołu klimatyzacji,
rozprowadzane jest na wysokości stóp
pasażerów siedzących w 2 rzędzie.
Dysza ciepłego powietrza, znajdująca się w
specjalnym zespole klimatyzacji, uzupełnia
zespół ogrzewając nogi pasażerów
siedzących w 3 rzędzie.


Regulacja temperatury

Przełącznik ustawiony:


- w kolorze niebieskim, włącza
chłodzenie,

- w kolorze czerwonym, włącza
ogrzewanie powietrza w kabinie.


Włączenie / Wyłączenie
Natę
żenie nawiewu

Siła nawiewu powietrza,
może być regulowana od 1 do
najsilniejszego 4.
Aby osiągnąć optymalny komfort
obiegu powietrza, należy
odpowiednio ustawić pokrętło.
Aby wyłączyć nawiew, należy ustawić
pokrętło w położeniu 0. Ten przycisk, znajdujący się na
wnęce podsufi towej, umożliwia
kierowcy lub pasażerowi włączenie/
wyłączenie pokręteł z tyłu.
Pierwsze naciśnięcie włącza (zapala się
zielona dioda).
Drugie naciśnięcie wyłącza (dioda gaśnie).

66


Fotele

- regulacja aktywna: pompować do góry
lub w dół, aż do żądanej pozycji.


Regulacja wysokości zagłówka
W celu wysunięcia lub wsunięcia zagłówka,
pociągnąć go do przodu, a następnie
przesunąć. Położenie zagłówka jest poprawne tylko
wtedy gdy jego górna krawędź znajduje się
na poziomie górnej części głowy.
Nigdy nie należy jeździć ze
zdemontowanymi zagłówkami;
zawsze muszą być zamontowane i
odpowiednio wyregulowane.
Przełączniki ogrzewania foteliprzednich


Regulowany podłokietnik
Aby ustawić podłokietnik w położeniu
spoczynkowym:


- podnieść go do położenia pionowego,
wzdłuż oparcia.

4 - Regulacja lędźwiowa fotela kierowcy
Podnieść lub opuścić dźwignię, aby ustawić
w odpowiedniej pozycji. Aby wyciągnąć, należy ustawić zagłówek w
górnej pozycji, nacisnąć na występy i pociągnąć
zagłówek jednocześnie do przodu i do góry.
Aby go ponownie osadzić, należy włożyć
trzpienie zagłówka w otwory pozostając w
osi oparcia.
Aby ustawić podłokietnik w po
łożeniu
użytkowym:


- pochylić maksymalnie w dół,

- podnosić do wybranego położenia,

- jeżeli wymagane położenie zostanie
przekroczone, należy maksymalnie
podnieść podłokietnik, a następnie
powtórzyć operacje opisane powyżej.


Nacisnąć odpowiedni przełącznik,
znajdujący się na wnęce sufitowej.
Temperatura regulowana jest
automatycznie.
Ponowne wciśnięcie przełącznika wyłącza
ogrzewanie.

67


Fotele

ERGONOMIA i KOMFOR
T
3

KANAPA PRZEDNIA Z2 MIEJSCAMI

Jeżeli samochód jest w nią wyposażony,
kanapa zamontowana jest na stałe i
wyposażona jest w 3 pasy bezpieczeństwa.


Zagłówek

Nacisnąć występ w celu regulacji wysokości
zagłówka.
Aby wyciągnąć, nacisnąć występy i podnieść
zagłówek.
Ustawienie jest prawidłowe jeżeli górna
krawędź zagłówka znajduje się na poziomie
wierzchołka głowy.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być zamontowane i
prawidłowo wyregulowane.


Sakwy na siedzeniach

Jeżeli samochód jest wyposażony, sakwy
umieszczone są na oparciach przednich
siedzeń.

74


Fotele

Instalowanie siedzenia
Jako pierwszą zawsze instalujemy kanapę.


- Sprawdzić czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.

- Włożyć nóżki przednie w zaczepy na
podłodze.
- Zaryglować nóżki za pomocą uchwytu.

- Pochylić siedzenie do tyłu, aż do
zaryglowania tylnych nóżek. Uwaga na
stopy pasażerów podczas pochylania. W przypadku fotela typu 2 i kanapy typ 2 / 3 :
wyprostować oparcie.

Poprawne zamocowanie przednich nóżek
Sprawdzić zaryglowanie fotela po
ustawieniu go w pozycji normalnej.

75


Fotele

ERGONOMIA i KOMFOR
T
3


Środki ostrożności
Ze względu na różne operacje:


- nie demontować zagłówka bez
schowania go i przymocowania do
podstawy,

- sprawdzić czy pasy bezpieczeństwa są
cały czas dostępne i łatwe do zapięcia
przez pasażera,

- przed rozpoczęciem jazdy, pasażer
powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i
zapiąć pasy bezpieczeństwa.


Etykiety
Podczas jazdy, pasażer nie może zajmować:


- fotela w 3 rzędzie, jeżeli oparcie
znajdujące się z przodu (w 2 rzędzie)
jest ustawione w położeniu stolik,

- fotela w 3 rzędzie, jeżeli fotel/kanapa
znajdująca si
ę z przodu (w 2 rzędzie)
jest ustawiona w położeniu portfel,

- fotela w 3 rzędzie, jeżeli fotel przed
(rząd 2) został zdemontowany,

- środkowego miejsca jeżeli fotel po
prawej stronie jest w położeniu portfel.

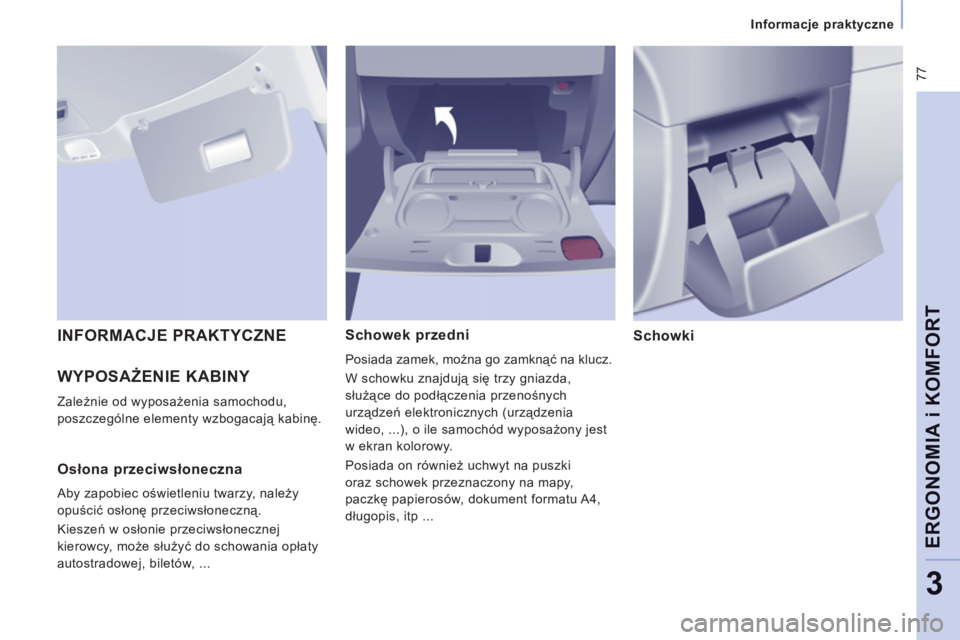

77


Informacje praktyczne

ERGONOMIA i KOMFOR
T
3

WYPOSAŻENIE KABINY

Zależnie od wyposażenia samochodu,
poszczególne elementy wzbogacają kabinę.
Schowek przedni

Posiada zamek, można go zamknąć na klucz.
W schowku znajdują się trzy gniazda,
służące do podłączenia przenośnych
urządzeń elektronicznych (urządzenia
wideo, ...), o ile samochód wyposażony jest
w ekran kolorowy.
Posiada on również uchwyt na puszki
oraz schowek przeznaczony na mapy,
paczkę papierosów, dokument formatu A4,
długopis, itp ...


Schowki
INFORMACJE PRAKTYCZNE


Osłona przeciwsłoneczna

Aby zapobiec oświetleniu twarzy, należy
opuścić osłonę przeciwsłoneczną.
Kieszeń w osłonie przeciwsłonecznej
kierowcy, może służyć do schowania opłaty
autostradowej, biletów, ...

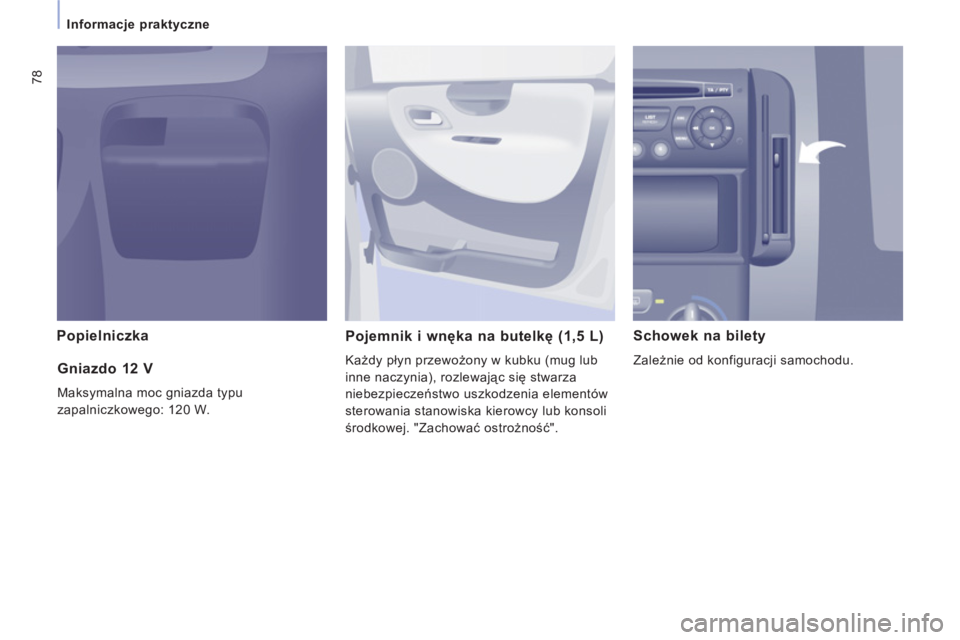

78


Informacje praktyczne
Popielniczka
Pojemnik i wnęka na butelkę (1,5 L)

Każdy płyn przewożony w kubku (mug lub
inne naczynia), rozlewając się stwarza
niebezpieczeństwo uszkodzenia elementów
sterowania stanowiska kierowcy lub konsoli
środkowej. "Zachować ostrożność".


Schowek na bilety

Zależnie od konfiguracji samochodu.

Gniazdo 12 V

Maksymalna moc gniazda typu
zapalniczkowego: 120 W.

79


Informacje praktyczne

ERGONOMIA i KOMFOR
T
3


Wnęka podsufitowa

Umieszczona jest nad osłoną
przeciwsłoneczną i posiada dwie półki, z
lub bez pokrywy, na których można położyć
sweter, dokumenty, ...
Twarde przedmioty położone bezpośrednio
na półce mogą wywoływać uciążliwy hałas.

80


Informacje praktyczne
Oświetlenie ciągłe, przy
włączonym zapłonie. Przednia: włączenie po
otworzeniu drzwi przednich
lub tylnych.
W 2 i 3 rzędzie: włączenie po
otworzeniu drzwi tylnych lub
bagażnika, jeżeli samochód jest
wyposażony.
Wyłączone na stałe.
Lampka podręczna

Lampka sufitowa tylna
Jeżeli samochód jest wyposażony,
włączenie i wyłączenie za pomocą
ręcznego przełącznika, przy włączonym
zapłonie.


LAMPKI SUFITOWE NAD
FOTELAMI


Zapalanie/wyłączenie automatyczne
Lampka sufitowa przednia zapala się w
momencie wyciągnięcia klucza ze stacyjki.
Wszystkie lampki sufitowe zapalają się
w momencie odryglowania pojazdu,
otworzenia drzwi lub lokalizacji samochodu
za pomocą pilota zdalnego sterowania.
Gasną stopniowo po włączeniu zapłonu i
zaryglowaniu pojazdu.
Lampka sufitowa przednia

81


Informacje praktyczne

ERGONOMIA i KOMFOR
T
3


Dywanik montaż / demontaż

Podczas demontażu dywanika przedniego,
należy przesunąć fotele maksymalnie do tyłu
i wyciągnąć mocowania.
Podczas ponownego montażu, ułożyć
odpowiednio dywanik i wpiąć mocowanie
Sprawdzić czy dywaniki są prawidłowo
umocowane.

Miejsca na karty autostradowe / parkingowe

Przednia szyba, atermiczna posiada
dwa miejsca, znajdujące się z każdej
strony podstawy wewnętrznego lusterka
wstecznego.
Można tam umieścić karty opłat
autostradowych i/lub parkingowych.
WYPOSAŻENIE MIEJSC
SIEDZĄCYCH

Zależnie od wyposażenia samochodu,
zamontowane mogą być różne elementy
dodatkowego wyposażenia siedzeń.
Gniazdo 12 V

Zasilane przy wyłączonym zapłonie, dlatego
należy ograniczyć jego użycie, aby nie
rozładować akumulatora.
Maksymalna moc: 120 W.
Aby nie blokować przestrzeni pod pedałami:


- należy stosować wyłącznie dywaniki
dostosowane do mocowań znajdujących
się w samochodzie. Użycie tych
mocowań jest obowiązkowe.

- nie kłaść jednego dywanika na drugim.

Rączka Uchwyt na kubki

Każdy płyn przewożony w kubku
(mug lub inne naczynie) rozlewając się,
może spowodować zagrożenie. "Proszę
zachować ostrożność".
