99

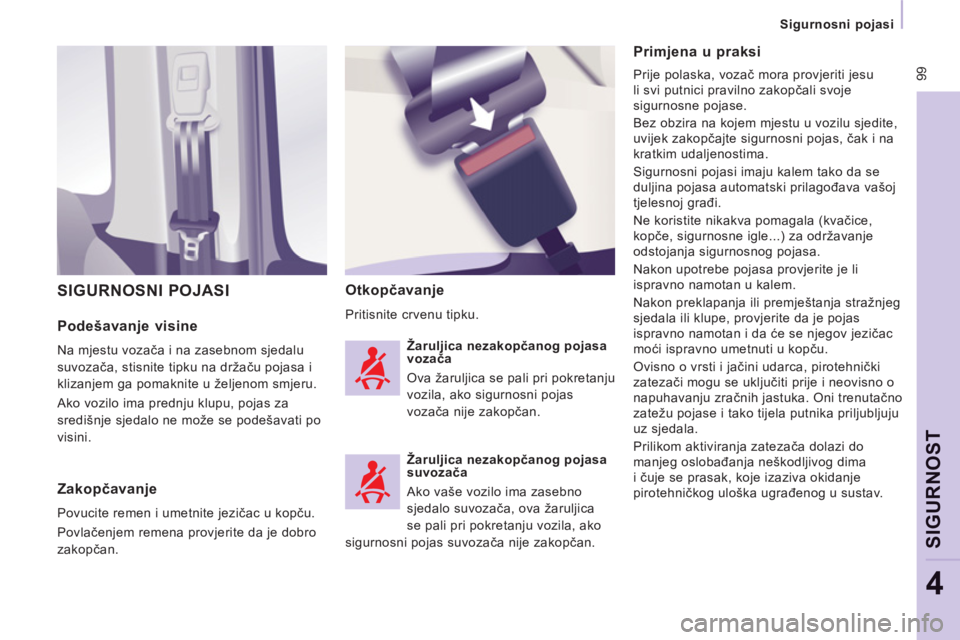

Sigurnosni pojasi

SIGURNO
ST
4


Podešavanje visine

Na mjestu vozača i na zasebnom sjedalu
suvozača, stisnite tipku na držaču pojasa i
klizanjem ga pomaknite u željenom smjeru.
Ako vozilo ima prednju klupu, pojas za
središnje sjedalo ne može se podešavati po
visini.
Otkopčavanje

Pritisnite crvenu tipku.
SIGURNOSNI POJASI

Primjena u praksi

Prije polaska, vozač mora provjeriti jesu
li svi putnici pravilno zakopčali svoje
sigurnosne pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Sigurnosni pojasi imaju kalem tako da se
duljina pojasa automatski prilagođava vašoj
tjelesnoj građi.
Ne koristite nikakva pomagala (kvačice,
kopče, sigurnosne igle...) za održavanje
odstojanja sigurnosnog pojasa.
Nakon upotrebe pojasa provjerite je li
ispravno namotan u kalem.
Nakon preklapanja ili premještanja stražnjeg
sjedala ili klupe, provjerite da je pojas
ispravno namotan i da će se njegov jezičac
moći ispravno umetnuti u kopču.
Ovisno o vrsti i jačini udarca, pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Oni trenutačno
zatežu pojase i tako tijela putnika priljubljuju
uz sjedala.
Prilikom aktiviranja zatezača dolazi do
manjeg oslobađanja neškodljivog dima
i čuje se prasak, koje izaziva okidanje
pirotehničkog uloška ugrađenog u sustav.


Zakopčavanje

Povucite remen i umetnite jezičac u kopču.
Povlačenjem remena provjerite da je dobro
zakopčan.
Žaruljica nezakopčanog pojasa
vozača
Ova žaruljica se pali pri pokretanju
vozila, ako sigurnosni pojas
vozača nije zakopčan.

Žaruljica nezakopčanog pojasa
suvozača
Ako vaše vozilo ima zasebno
sjedalo suvozača, ova žaruljica
se pali pri pokretanju vozila, ako
sigurnosni pojas suvozača nije zakopčan.

Sigurnosni pojasi

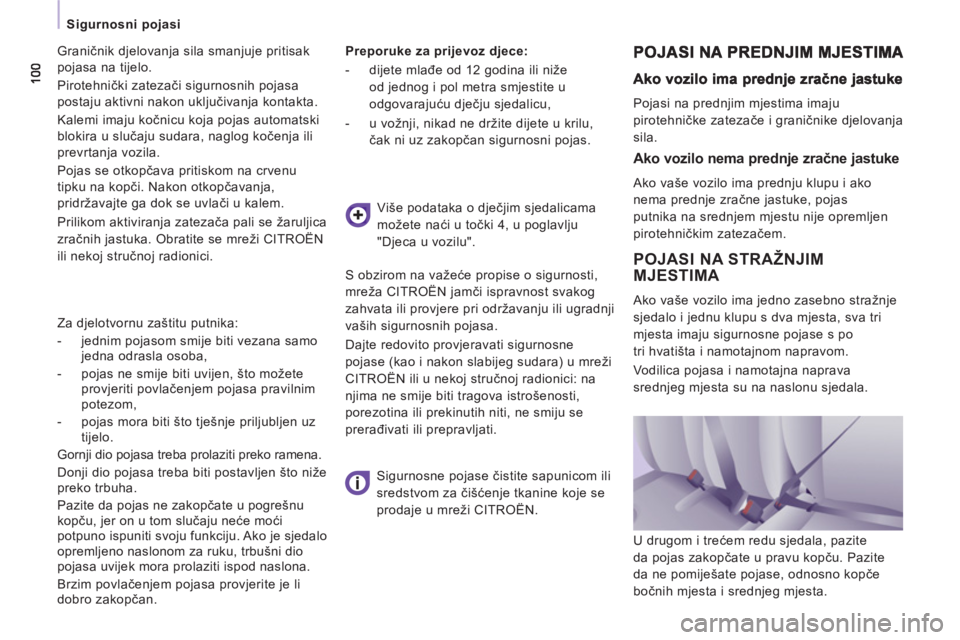

Graničnik djelovanja sila smanjuje pritisak
pojasa na tijelo.
Pirotehnički zatezači sigurnosnih pojasa
postaju aktivni nakon uključivanja kontakta.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila.
Pojas se otkopčava pritiskom na crvenu
tipku na kopči. Nakon otkopčavanja,
pridržavajte ga dok se uvlači u kalem.
Prilikom aktiviranja zatezača pali se žaruljica
zračnih jastuka. Obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Preporuke za prijevoz djece:


- dijete mlađe od 12 godina ili niže
od jednog i pol metra smjestite u
odgovarajuću dječju sjedalicu,

- u vožnji, nikad ne držite dijete u krilu,
čak ni uz zakopčan sigurnosni pojas.

POJASI NA STRAŽNJIM MJESTIMA

Ako vaše vozilo ima jedno zasebno stražnje
sjedalo i jednu klupu s dva mjesta, sva tri
mjesta imaju sigurnosne pojase s po
tri hvatišta i namotajnom napravom.
Vodilica pojasa i namotajna naprava
srednjeg mjesta su na naslonu sjedala. Više podataka o dječjim sjedalicama
možete naći u točki 4, u poglavlju
"Djeca u vozilu".
S obzirom na važeće propise o sigurnosti,
mreža CITROËN jamči ispravnost svakog
zahvata ili provjere pri održavanju ili ugradnji
vaših sigurnosnih pojasa.
Dajte redovito provjeravati sigurnosne
pojase (kao i nakon slabijeg sudara) u mreži
CITROËN ili u nekoj stručnoj radionici: na
njima ne smije biti tragova istrošenosti,
porezotina ili prekinutih niti, ne smiju se
prerađivati ili prepravljati.

Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje se
prodaje u mreži CITROËN.
Za djelotvornu zaštitu putnika:


- jednim pojasom smije biti vezana samo
jedna odrasla osoba,

- pojas ne smije biti uvijen, što možete
provjeriti povlačenjem pojasa pravilnim
potezom,

- pojas mora biti što tješnje priljubljen uz
tijelo.
Gornji dio pojasa treba prolaziti preko ramena.
Donji dio pojasa treba biti postavljen što niže
preko trbuha.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer on u tom slučaju neće moći
potpuno ispuniti svoju funkciju. Ako je sjedalo
opremljeno naslonom za ruku, trbušni dio
pojasa uvijek mora prolaziti ispod naslona.
Brzim povlačenjem pojasa provjerite je li
dobro zakopčan.

Pojasi na prednjim mjestima imaju
pirotehničke zatezače i graničnike djelovanja
sila.


Ako vozilo nema prednje zračne jastuke

Ako vaše vozilo ima prednju klupu i ako
nema prednje zračne jastuke, pojas
putnika na srednjem mjestu nije opremljen
pirotehničkim zatezačem.
U drugom i trećem redu sjedala, pazite
da pojas zakopčate u pravu kopču. Pazite
da ne pomiješate pojase, odnosno kopče
bočnih mjesta i srednjeg mjesta.

101
SIGURNO
ST
4

102


Zračni jastuci

Zračni jastuci pružaju optimalnu zaštitu
putnicima u slučaju snažnog sudara (osim
na središnjim mjestima u drugom i trećem
redu); oni upotpunjuju djelovanje sigurnosnih
pojasa s graničnicima djelovanja sila.
U slučaju sudara, elektronički detektori
registriraju i analiziraju frontalne i bočne
sudare u područjima koja nadgledaju:


- u slučaju snažnog sudara, zračni jastuci
trenutačno se napuhuju i štite putnike. Odmah nakon udarca, zračni jastuci brzo
se ispuhuju da ne zaklanjaju pogled i ne
ometaju eventualni izlazak putnika.


- u slučaju slabijeg sudara, udarca u
stražnji dio vozila i u nekim uvjetima
prevrtanja zračni jastuci neće se
napuhati, jer u takvim situacijama sam
sigurnosni pojas može pružiti dovoljnu
zaštitu.
Snaga udarca ovisi o vrsti prepreke i o brzini
vozila u trenutku sudara. Zračni jastuk suvozača obavezno
mora biti isključen ako na to sjedalo
postavljate dječju sjedalicu leđima u smjeru
vožnje. Vidi točku 4, poglavlje "Djeca u
vozilu".

Zračni jastuci mogu raditi samo uz
uključen kontakt.
Ta oprema djeluje samo jedanput. U slučaju
novog udarca (u istoj ili nekoj drugoj
prometnoj nesreći), zračni jastuci neće se
ponovo napuhati.
Pri aktiviranju zračnih jastuka dolazi do
blagog ispuštanja bezopasnog plina i
čuje se prasak, koje uzrokuje aktiviranje
pirotehničkog punjenja ugrađenog u sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivijim osobama.
Prasak detonacije može izvazvati lagane i
kratkotrajne slušne smetnje.
ZRAČNI JASTUCI

103
Zračni jastuci

SIGURNO
ST
4

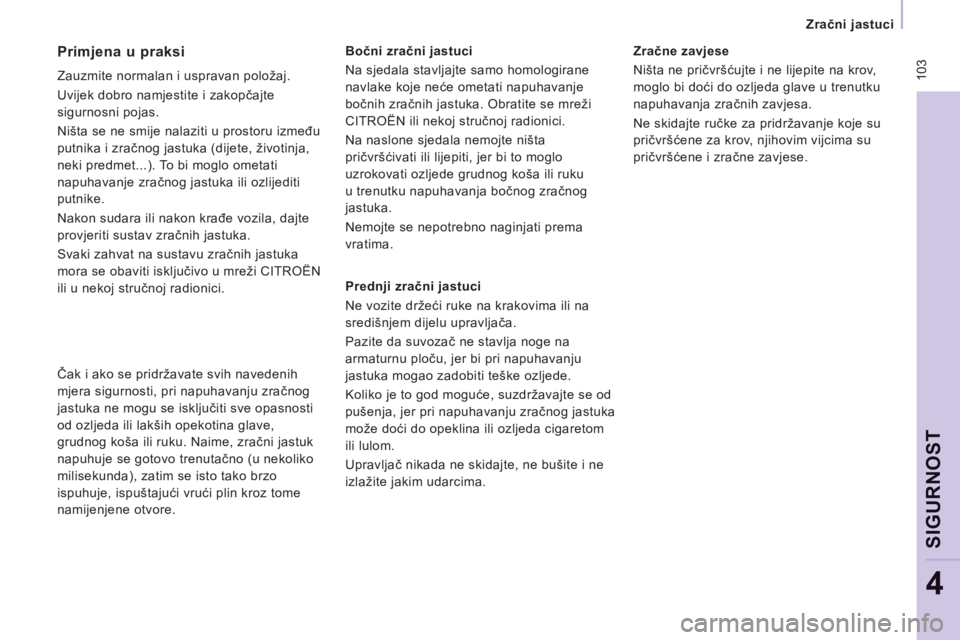

Primjena u praksi

Zauzmite normalan i uspravan položaj.
Uvijek dobro namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (dijete, životinja,
neki predmet...). To bi moglo ometati
napuhavanje zračnog jastuka ili ozlijediti
putnike.
Nakon sudara ili nakon krađe vozila, dajte
provjeriti sustav zračnih jastuka.
Svaki zahvat na sustavu zračnih jastuka
mora se obaviti isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
Bočni zračni jastuci
Na sjedala stavljajte samo homologirane
navlake koje neće ometati napuhavanje
bočnih zračnih jastuka. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti, jer bi to moglo
uzrokovati ozljede grudnog koša ili ruku
u trenutku napuhavanja bočnog zračnog
jastuka.
Nemojte se nepotrebno naginjati prema
vratima.

Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu upravljača.
Pazite da suvozač ne stavlja noge na
armaturnu ploču, jer bi pri napuhavanju
jastuka mogao zadobiti teške ozljede.
Koliko je to god moguće, suzdržavajte se od
pušenja, jer pri napuhavanju zračnog jastuka
može doći do opeklina ili ozljeda cigaretom
ili lulom.

Upravljač nikada ne skidajte, ne bušite i ne
izlažite jakim udarcima.
Čak i ako se pridržavate svih navedenih
mjera sigurnosti, pri napuhavanju zračnog
jastuka ne mogu se isključiti sve opasnosti
od ozljeda ili lakših opekotina glave,
grudnog koša ili ruku. Naime, zračni jastuk
napuhuje se gotovo trenutačno (u nekoliko
milisekunda), zatim se isto tako brzo
ispuhuje, ispuštajući vrući plin kroz tome
namijenjene otvore.

Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na krov,
moglo bi doći do ozljeda glave u trenutku
napuhavanja zračnih zavjesa.
Ne skidajte ručke za pridržavanje koje su
pričvršćene za krov, njihovim vijcima su
pričvršćene i zračne zavjese.

104


Zračni jastuci

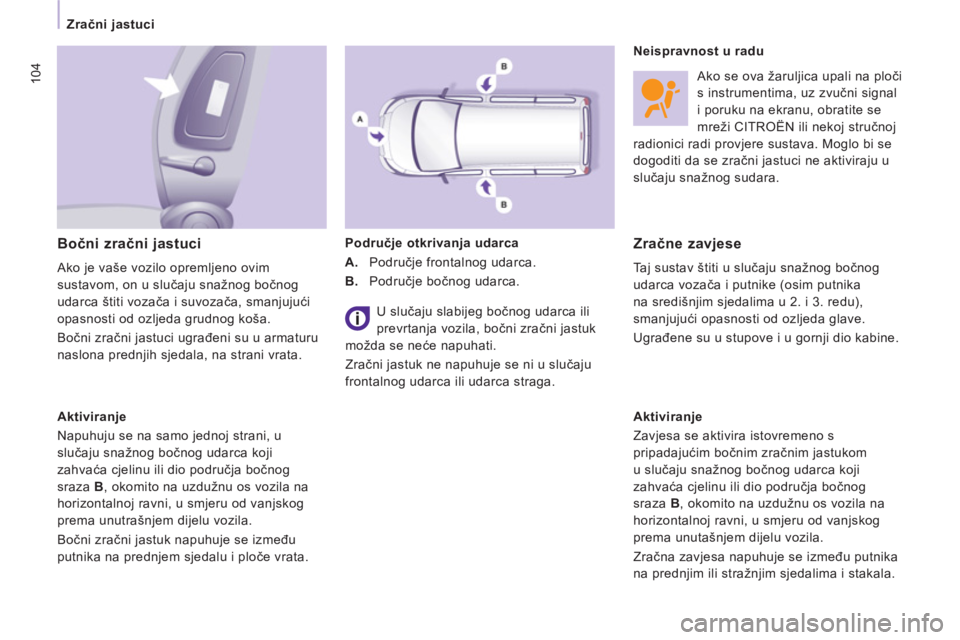

Bočni zračni jastuci

Ako je vaše vozilo opremljeno ovim
sustavom, on u slučaju snažnog bočnog
udarca štiti vozača i suvozača, smanjujući
opasnosti od ozljeda grudnog koša.
Bočni zračni jastuci ugrađeni su u armaturu
naslona prednjih sjedala, na strani vrata.
Područje otkrivanja udarca


A.
Područje frontalnog udarca.

B.
Područje bočnog udarca. Ako se ova žaruljica upali na ploči
s instrumentima, uz zvučni signal
i poruku na ekranu, obratite se
mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava. Moglo bi se
dogoditi da se zračni jastuci ne aktiviraju u
slučaju snažnog sudara.


Aktiviranje
Napuhuju se na samo jednoj strani, u
slučaju snažnog bočnog udarca koji
zahvaća cjelinu ili dio područja bočnog
sraza B
, okomito na uzdužnu os vozila na
horizontalnoj ravni, u smjeru od vanjskog
prema unutrašnjem dijelu vozila.
Bočni zračni jastuk napuhuje se između
putnika na prednjem sjedalu i ploče vrata.


Zračne zavjese

Taj sustav štiti u slučaju snažnog bočnog
udarca vozača i putnike (osim putnika
na središnjim sjedalima u 2. i 3. redu),
smanjujući opasnosti od ozljeda glave.
Ugrađene su u stupove i u gornji dio kabine.

Aktiviranje
Zavjesa se aktivira istovremeno s
pripadajućim bočnim zračnim jastukom
u slučaju snažnog bočnog udarca koji
zahvaća cjelinu ili dio područja bočnog
sraza B
, okomito na uzdužnu os vozila na
horizontalnoj ravni, u smjeru od vanjskog
prema unutašnjem dijelu vozila.
Zračna zavjesa napuhuje se između putnika
na prednjim ili stražnjim sjedalima i stakala.
U slučaju slabijeg bočnog udarca ili
prevrtanja vozila, bočni zračni jastuk
možda se neće napuhati.
Zračni jastuk ne napuhuje se ni u slučaju
frontalnog udarca ili udarca straga.
Neispravnost u radu

105
Zračni jastuci

SIGURNO
ST
4

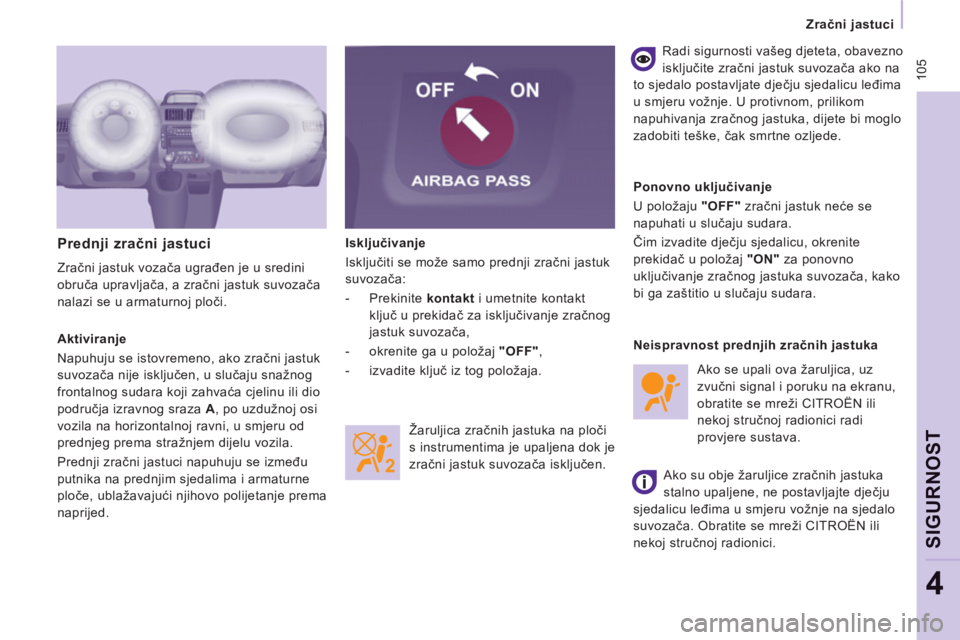

Isključivanje
Isključiti se može samo prednji zračni jastuk
suvozača:


- Prekinite kontakt
i umetnite kontakt
ključ u prekidač za isključivanje zračnog
jastuk suvozača,

- okrenite ga u položaj "OFF"
,

- izvadite ključ iz tog položaja.

Prednji zračni jastuci

Zračni jastuk vozača ugrađen je u sredini
obruča upravljača, a zračni jastuk suvozača
nalazi se u armaturnoj ploči.
Ponovno uključivanje
U položaju "OFF"
zračni jastuk neće se
napuhati u slučaju sudara.
Čim izvadite dječju sjedalicu, okrenite
prekidač u položaj "ON"
za ponovno
uključivanje zračnog jastuka suvozača, kako
bi ga zaštitio u slučaju sudara. Radi sigurnosti vašeg djeteta, obavezno
isključite zračni jastuk suvozača ako na
to sjedalo postavljate dječju sjedalicu leđima
u smjeru vožnje. U protivnom, prilikom
napuhivanja zračnog jastuka, dijete bi moglo
zadobiti teške, čak smrtne ozljede.
Žaruljica zračnih jastuka na ploči
s instrumentima je upaljena dok je
zračni jastuk suvozača isključen.
Aktiviranje
Napuhuju se istovremeno, ako zračni jastuk
suvozača nije isključen, u sluč
aju snažnog
frontalnog sudara koji zahvaća cjelinu ili dio
područja izravnog sraza A
, po uzdužnoj osi
vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između
putnika na prednjim sjedalima i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed.

Neispravnost prednjih zračnih jastuka
Ako se upali ova žaruljica, uz
zvučni signal i poruku na ekranu,
obratite se mreži CITROËN ili
nekoj stručnoj radionici radi
provjere sustava.
Ako su obje žaruljice zračnih jastuka
stalno upaljene, ne postavljajte dječju
sjedalicu leđima u smjeru vožnje na sjedalo
suvozača. Obratite se mreži CITROËN ili
nekoj stručnoj radionici.

106


Djeca u vozilu

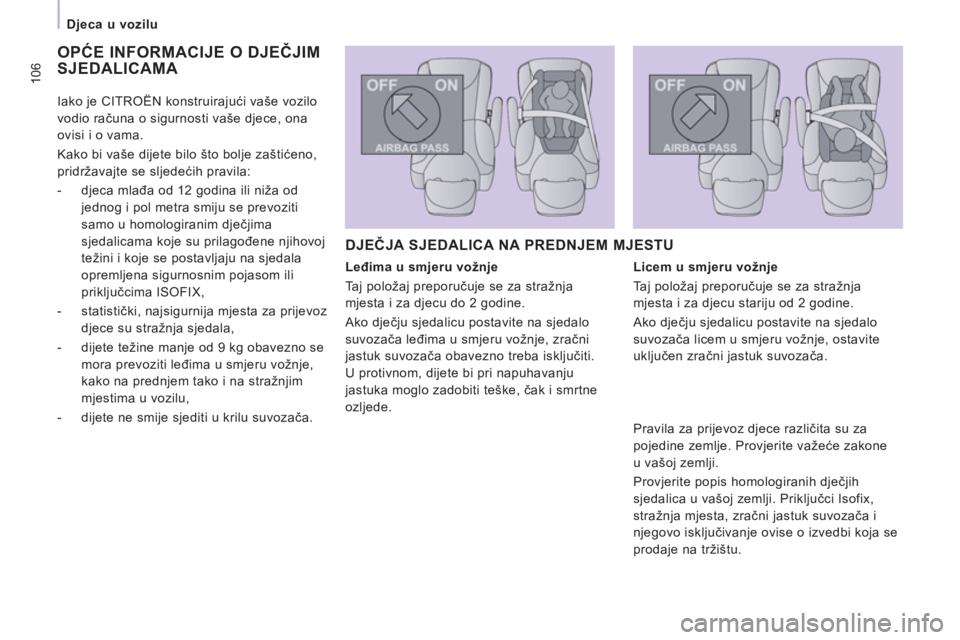

OPĆE INFORMACIJE O DJEČJIM
SJEDALICAMA

Leđima u smjeru vožnje
Taj položaj preporučuje se za stražnja
mjesta i za djecu do 2 godine.
Ako dječju sjedalicu postavite na sjedalo
suvozača leđima u smjeru vožnje, zračni
jastuk suvozača obavezno treba isključiti.
U protivnom, dijete bi pri napuhavanju
jastuka moglo zadobiti teške, čak i smrtne
ozljede.
Licem u smjeru vožnje
Taj položaj preporučuje se za stražnja
mjesta i za djecu stariju od 2 godine.
Ako dječju sjedalicu postavite na sjedalo
suvozača licem u smjeru vožnje, ostavite
uključen zračni jastuk suvozača.

DJEČJA SJEDALICA NA PREDNJEM MJESTU


Pravila za prijevoz djece različita su za
pojedine zemlje. Provjerite važeće zakone
u vašoj zemlji.
Provjerite popis homologiranih dječjih
sjedalica u vašoj zemlji. Priključci Isofix,
stražnja mjesta, zračni jastuk suvozača i
njegovo isključivanje ovise o izvedbi koja se
prodaje na tržištu.
Iako je CITROËN konstruirajući vaše vozilo
vodio računa o sigurnosti vaše djece, ona
ovisi i o vama.
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:


- djeca mlađa od 12 godina ili niža od
jednog i pol metra smiju se prevoziti
samo u homologiranim dječjima
sjedalicama koje su prilagođene njihovoj
težini i koje se postavljaju na sjedala
opremljena sigurnosnim pojasom ili
priključcima ISOFIX,

- statistički, najsigurnija mjesta za prijevoz
djece su stražnja sjedala,

- dijete težine manje od 9 kg obavezno se
mora prevoziti leđima u smjeru vožnje,
kako na prednjem tako i na stražnjim
mjestima u vozilu,

- dijete ne smije sjediti u krilu suvozača.

107


Djeca u vozilu

SIGURNO
ST
4

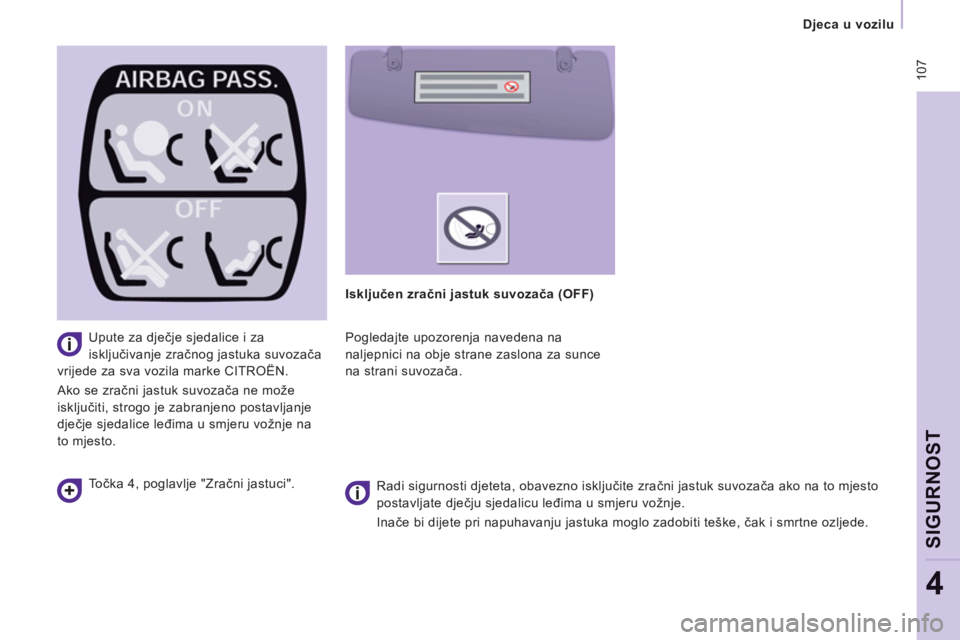

Upute za dječje sjedalice i za
isključivanje zračnog jastuka suvozača
vrijede za sva vozila marke CITROËN.
Ako se zračni jastuk suvozača ne može
isključiti, strogo je zabranjeno postavljanje
dječje sjedalice leđima u smjeru vožnje na
to mjesto.

Točka 4, poglavlje "Zračni jastuci".

Isključen zračni jastuk suvozača (OFF)

Pogledajte upozorenja navedena na
naljepnici na obje strane zaslona za sunce
na strani suvozača.

Radi sigurnosti djeteta, obavezno isključite zračni jastuk suvozača ako na to mjesto
postavljate dječju sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka moglo zadobiti teške, čak i smrtne ozljede.

108


Djeca u vozilu

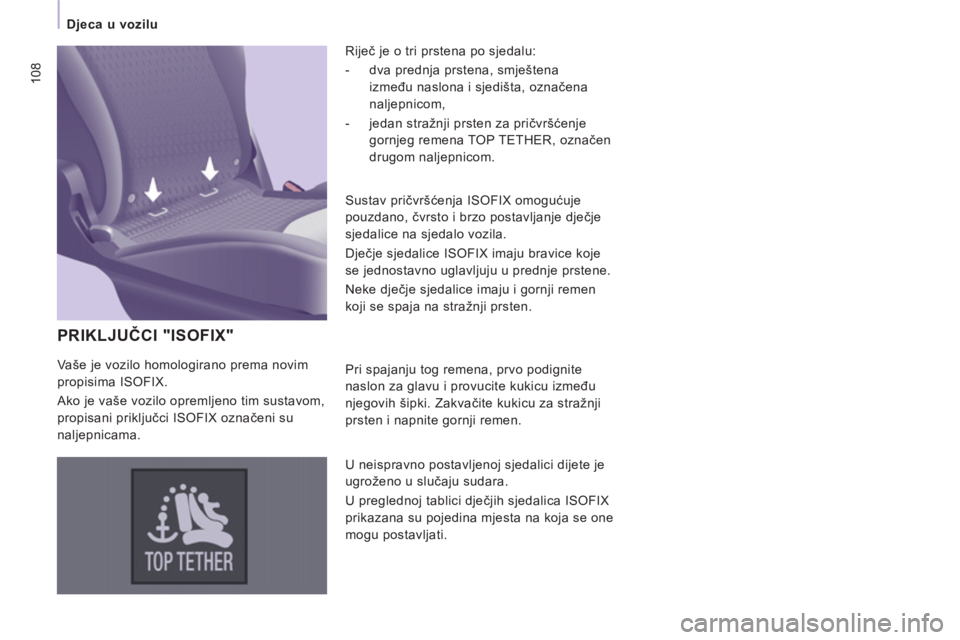

PRIKLJUČCI "ISOFIX"

Riječ je o tri prstena po sjedalu:


- dva prednja prstena, smještena
između naslona i sjedišta, označena
naljepnicom,

- jedan stražnji prsten za pričvršćenje
gornjeg remena TOP TETHER, označen
drugom naljepnicom.
Vaše je vozilo homologirano prema novim
propisima ISOFIX.
Ako je vaše vozilo opremljeno tim sustavom,
propisani priključci ISOFIX označeni su
naljepnicama. Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Dječje sjedalice ISOFIX imaju bravice koje
se jednostavno uglavljuju u prednje prstene.
Neke dječje sjedalice imaju i gornji remen
koji se spaja na stražnji prsten.
Pri spajanju tog remena, prvo podignite
naslon za glavu i provucite kukicu između
njegovih šipki. Zakvačite kukicu za stražnji
prsten i napnite gornji remen.
U neispravno postavljenoj sjedalici dijete je
ugroženo u slučaju sudara.
U preglednoj tablici dječjih sjedalica ISOFIX
prikazana su pojedina mjesta na koja se one
mogu postavljati.
