CITROEN JUMPER MULTISPACE 2013 Upute Za Rukovanje (in Croatian)

79
Sjedala

ERGONOMIJ
A I KOMFOR
3

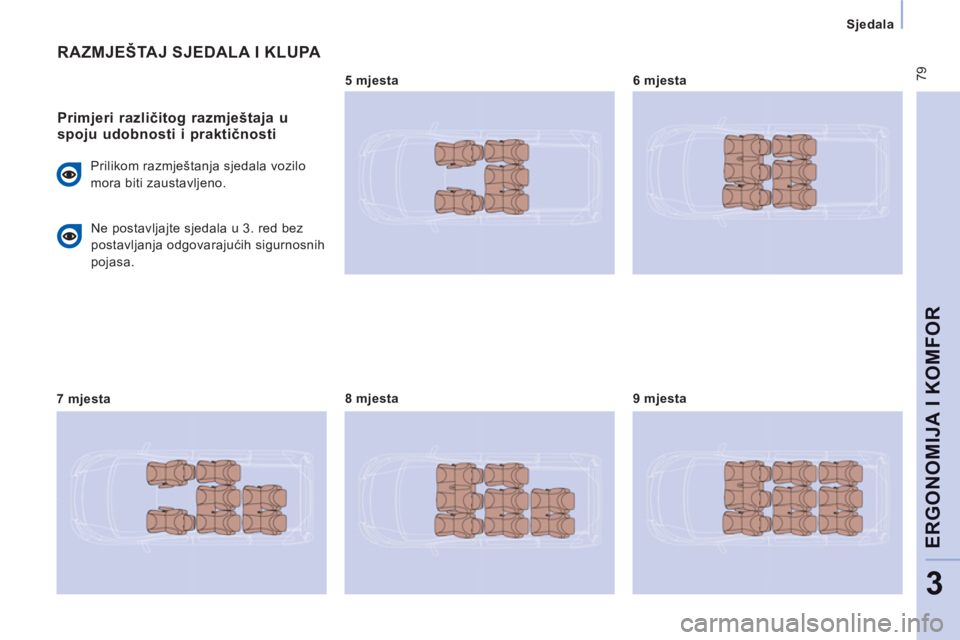

RAZMJEŠTAJ SJEDALA I KLUPA


Primjeri različitog razmještaja u
spoju udobnosti i praktičnosti

Prilikom razmještanja sjedala vozilo
mora biti zaustavljeno.

7 mjesta
8 mjesta
9 mjesta

5 mjesta
6 mjesta
Ne postavljajte sjedala u 3. red bez
postavljanja odgovarajućih sigurnosnih
pojasa.

80


Boravak u vozilu

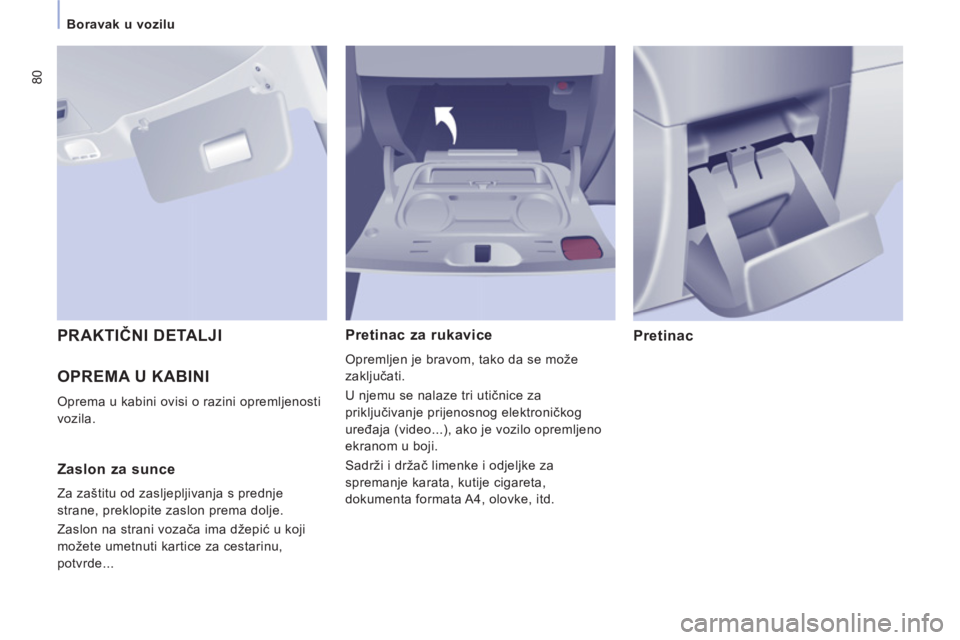

OPREMA U KABINI

Oprema u kabini ovisi o razini opremljenosti
vozila.
Pretinac za rukavice
Opremljen je bravom, tako da se može
zaključati.
U njemu se nalaze tri utičnice za
priključivanje prijenosnog elektroničkog
uređaja (video...), ako je vozilo opremljeno
ekranom u boji.
Sadrži i držač limenke i odjeljke za
spremanje karata, kutije cigareta,
dokumenta formata A4, olovke, itd.

Pretinac
PRAKTIČNI DETALJI


Zaslon za sunce

Za zaštitu od zasljepljivanja s prednje
strane, preklopite zaslon prema dolje.
Zaslon na strani vozača ima džepić u koji
možete umetnuti kartice za cestarinu,
potvrde...

Boravak u vozilu

ERGONOMIJ
A I KOMFOR
3

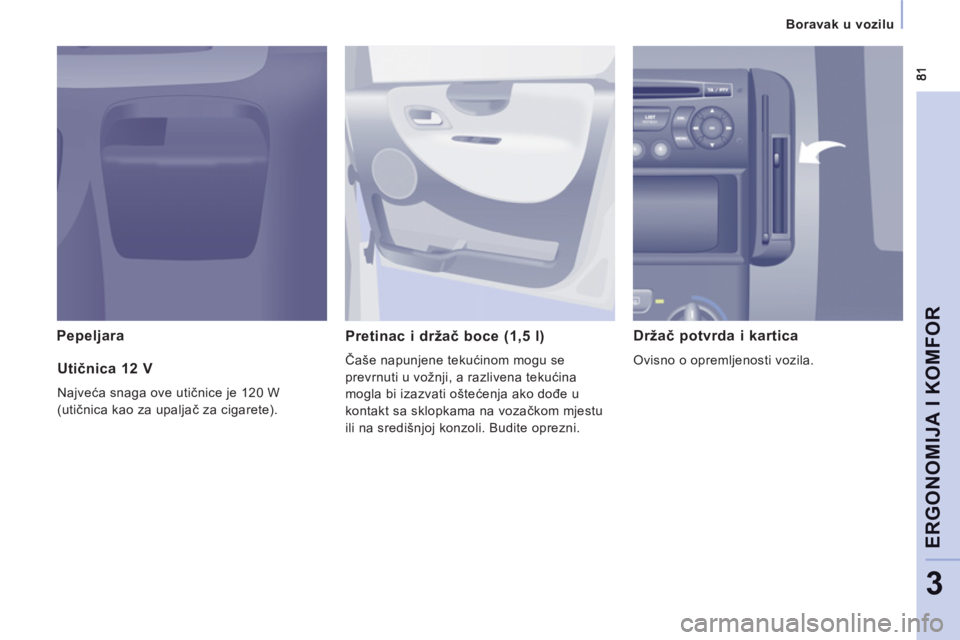

Pepeljara
Pretinac i držač boce (1,5 l)

Čaše napunjene tekućinom mogu se
prevrnuti u vožnji, a razlivena tekućina
mogla bi izazvati oštećenja ako dođe u
kontakt sa sklopkama na vozačkom mjestu
ili na središnjoj konzoli. Budite oprezni.


Držač potvrda i kartica

Ovisno o opremljenosti vozila.

Utičnica 12 V

Najveća snaga ove utičnice je 120 W
(utičnica kao za upaljač za cigarete).

82


Boravak u vozilu

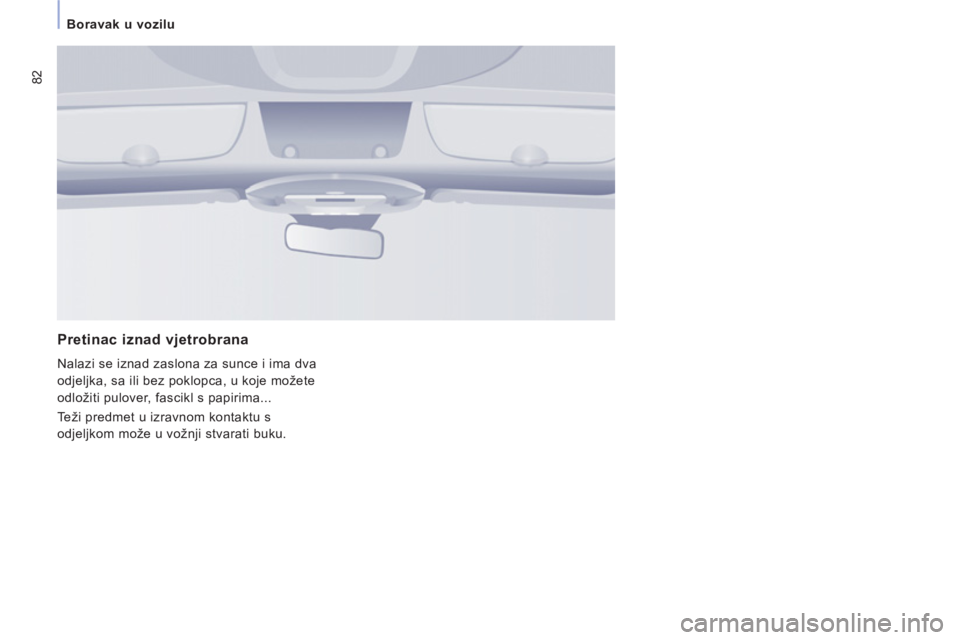

Pretinac iznad vjetrobrana

Nalazi se iznad zaslona za sunce i ima dva
odjeljka, sa ili bez poklopca, u koje možete
odložiti pulover, fascikl s papirima...
Teži predmet u izravnom kontaktu s
odjeljkom može u vožnji stvarati buku.

83


Boravak u vozilu

ERGONOMIJ
A I KOMFOR
3

Stalno upaljeno uz uključen
kontakt. Prednje: pali se nakon otvaranja
nekih prednjih ili stražnjih vrata.
U drugom i trećem redu: pale se
nakon otvaranja nekih stražnjih
vrata ili prtljažnika, ako je vaše
vozilo tako opremljeno.
Stalno ugašeno.
Spot svjetla

Stražnje stropno svjetlo
Ako je vaše vozilo opremljeno
spot svjetlima, ona se pale i gase
prekidačem, uz uključen kontakt.

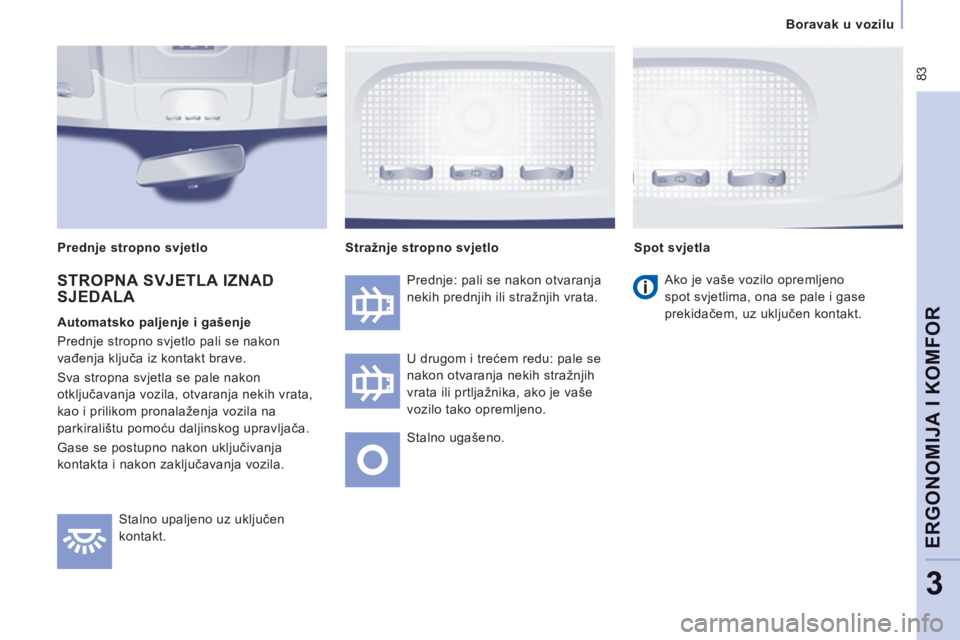

STROPNA SVJETLA IZNAD
SJEDALA


Automatsko paljenje i gašenje
Prednje stropno svjetlo pali se nakon
vađenja ključa iz kontakt brave.
Sva stropna svjetla se pale nakon
otključavanja vozila, otvaranja nekih vrata,
kao i prilikom pronalaženja vozila na
parkiralištu pomoću daljinskog upravljača.
Gase se postupno nakon uključivanja
kontakta i nakon zaključavanja vozila.
Prednje stropno svjetlo

84


Boravak u vozilu

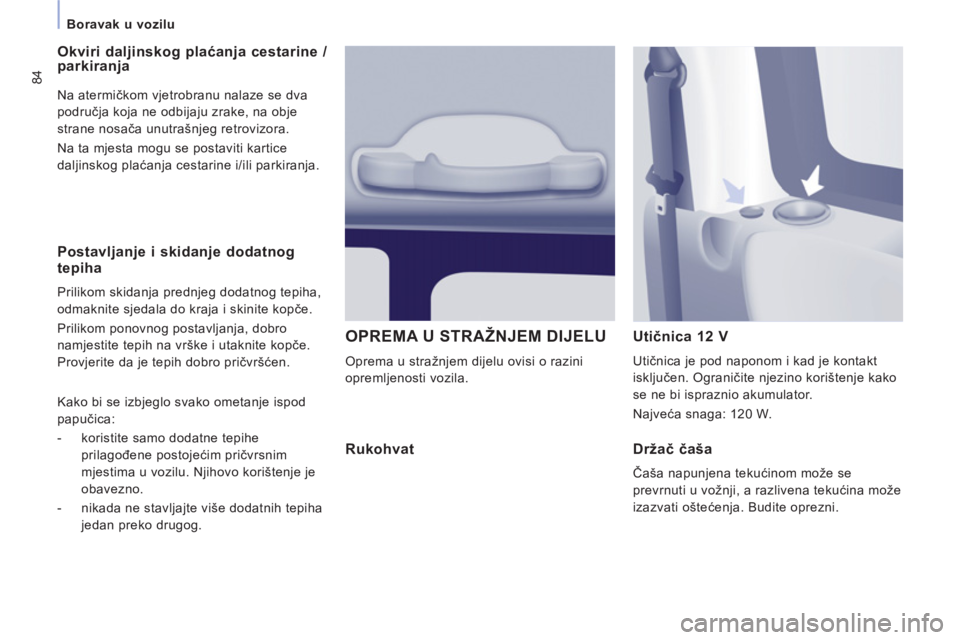

Postavljanje i skidanje dodatnog
tepiha
Prilikom skidanja prednjeg dodatnog tepiha,
odmaknite sjedala do kraja i skinite kopče.
Prilikom ponovnog postavljanja, dobro
namjestite tepih na vrške i utaknite kopče.
Provjerite da je tepih dobro pričvršćen.


Okviri daljinskog plaćanja cestarine /parkiranja

Na atermičkom vjetrobranu nalaze se dva
područja koja ne odbijaju zrake, na obje
strane nosača unutrašnjeg retrovizora.
Na ta mjesta mogu se postaviti kartice
daljinskog plaćanja cestarine i/ili parkiranja.
OPREMA U STRAŽNJEM DIJELU

Oprema u stražnjem dijelu ovisi o razini
opremljenosti vozila.
Utičnica 12 V

Utičnica je pod naponom i kad je kontakt
isključen. Ograničite njezino korištenje kako
se ne bi ispraznio akumulator.
Najveća snaga: 120 W. Kako bi se izbjeglo svako ometanje ispod
papučica:


- koristite samo dodatne tepihe
prilagođene postojećim pričvrsnim
mjestima u vozilu. Njihovo korištenje je
obavezno.

- nikada ne stavljajte više dodatnih tepiha
jedan preko drugog.

Rukohvat Držač čaša

Čaša napunjena tekućinom može se
prevrnuti u vožnji, a razlivena tekućina može
izazvati oštećenja. Budite oprezni.

Boravak u vozilu

ERGONOMIJ
A I KOMFOR
3

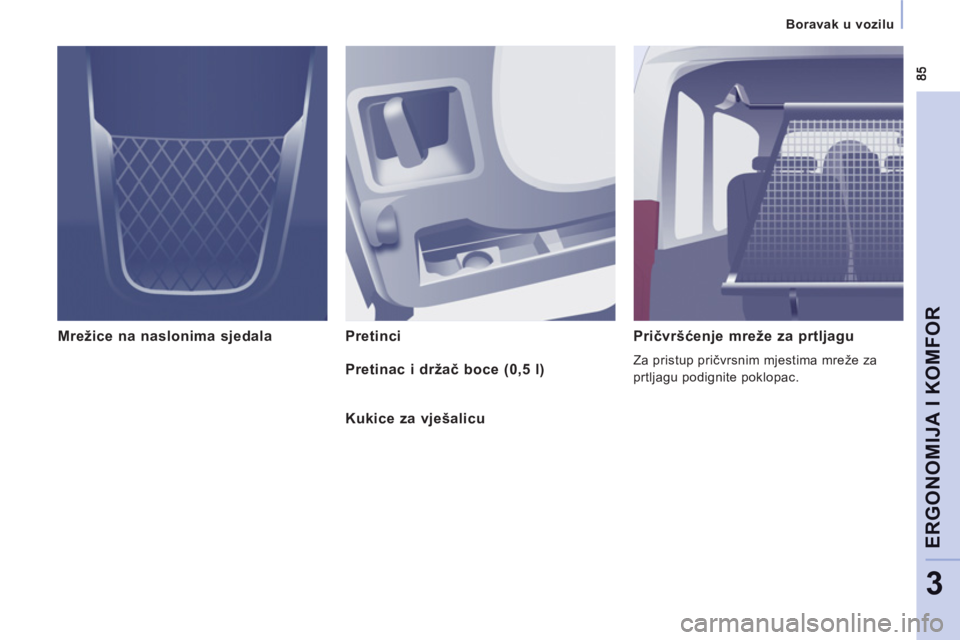

Mrežice na naslonima sjedala Pretinci
Pričvršćenje mreže za prtljagu

Za pristup pričvrsnim mjestima mreže za
prtljagu podignite poklopac. Pretinac i držač boce (0,5 l)
Kukice za v
ješalicu

Boravak u vozilu

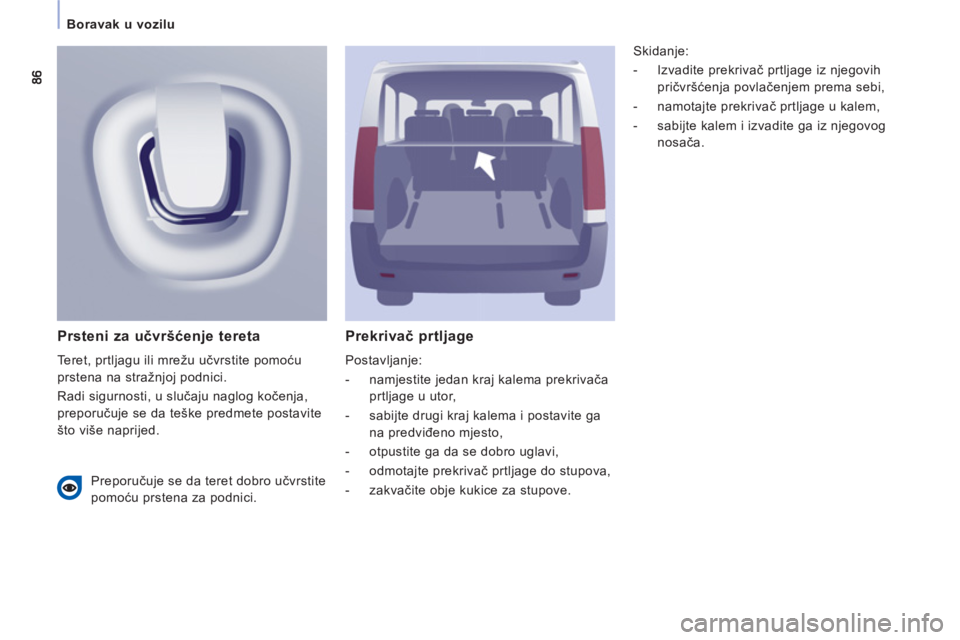

Prekrivač prtljage

Postavljanje:


- namjestite jedan kraj kalema prekrivača
prtljage u utor,

- sabijte drugi kraj kalema i postavite ga
na predviđeno mjesto,

- otpustite ga da se dobro uglavi,

- odmotajte prekrivač prtljage do stupova,

- zakvačite obje kukice za stupove.


Prsteni za učvršćenje tereta

Teret, prtljagu ili mrežu učvrstite pomoću
prstena na stražnjoj podnici.
Radi sigurnosti, u slučaju naglog kočenja,
preporučuje se da teške predmete postavite
što više naprijed. Skidanje:


- Izvadite prekrivač prtljage iz njegovih
pričvršćenja povlačenjem prema sebi,

- namotajte prekrivač prtljage u kalem,

- sabijte kalem i izvadite ga iz njegovog
nosača.

Preporučuje se da teret dobro učvrstite
pomoću prstena za podnici.

87
Stražnji ovjes
ERGONOMIJ
A I KOMFOR
3


Klasični ovjes

Taj ovjes ima duge graničnike vertikalnih
pomaka koji jamče stabilno ponašanje
i praznog i opterećenog vozila. Vi ne
morate intervenirati, samo vodite računa
o održavanju i poštujte dopuštena
opterećenja. Nakon zatvaranja svih vrata vozila, senzori
pokreću automatsku kompenzaciju i
određuju optimalnu visinu praga od tla,
ovisno o uvjetima u vožnji.

Isključivanje automatske korekcije
Sklopka za isključivanje automatskog
upravljanja ovjesom nalazi se u stražnjem
dijelu vozila, na desnoj strani.

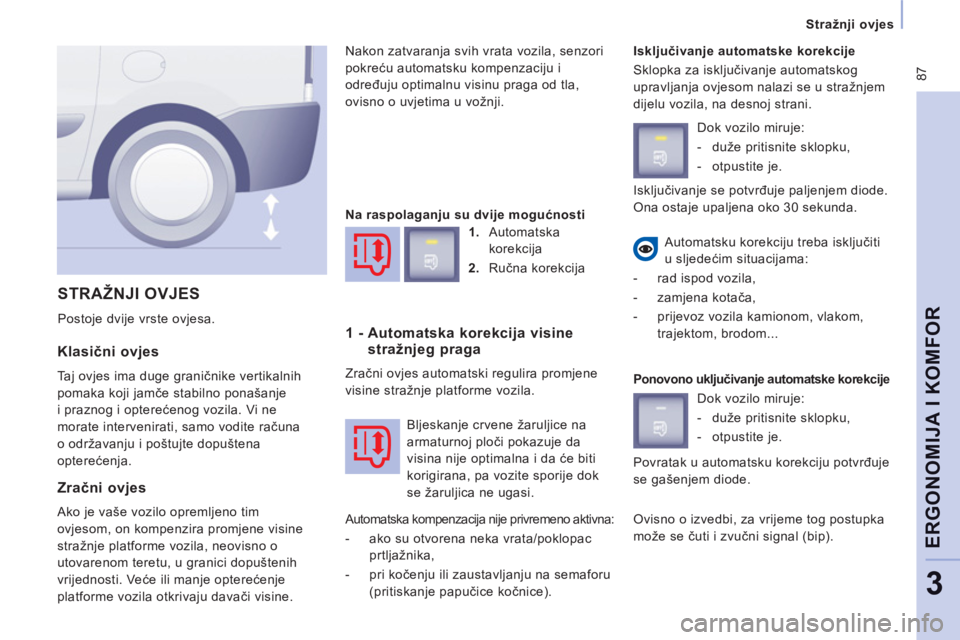

STRAŽNJI OVJES

Postoje dvije vrste ovjesa. Automatsku korekciju treba isključiti
u sljedećim situacijama:


- rad ispod vozila,

- zamjena kotača,

- prijevoz vozila kamionom, vlakom,
trajektom, brodom...



Zračni ovjes

Ako je vaše vozilo opremljeno tim
ovjesom, on kompenzira promjene visine
stražnje platforme vozila, neovisno o
utovarenom teretu, u granici dopuštenih
vrijednosti. Veće ili manje opterećenje
platforme vozila otkrivaju davači visine.
Na raspolaganju su dvije mogućnosti


1.
Automatska
korekcija

2.
Ručna korekcija


1 - Automatska korekcija visine
stražnjeg praga
Zračni ovjes automatski regulira promjene
visine stražnje platforme vozila.
Automatska kompenzacija nije privremeno aktivna:


- ako su otvorena neka vrata/poklopac
prtljažnika,

- pri kočenju ili zaustavljanju na semaforu
(pritiskanje papučice kočnice). Dok vozilo miruje:


- duže pritisnite sklopku,

- otpustite je.

Ponovono uključivanje automatske korekcije
Dok vozilo miruje:


- duže pritisnite sklopku,

- otpustite je.
Ovisno o izvedbi, za vrijeme tog postupka
može se čuti i zvučni signal (bip).
Bljeskanje crvene žaruljice na
armaturnoj ploči pokazuje da
visina nije optimalna i da će biti
korigirana, pa vozite sporije dok
se žaruljica ne ugasi. Povratak u automatsku korekciju potvrđuje
se gašenjem diode. Isključivanje se potvrđuje paljenjem diode.
Ona ostaje upaljena oko 30 sekunda.

88

Stražnji ovjes

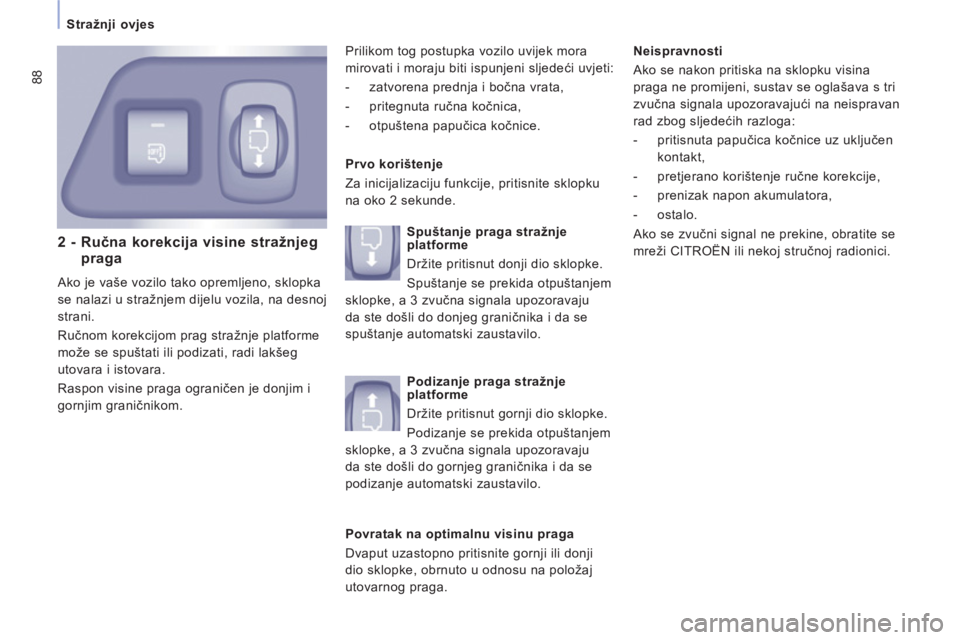

2 - Ručna korekcija visine stražnjegpraga

Ako je vaše vozilo tako opremljeno, sklopka
se nalazi u stražnjem dijelu vozila, na desnoj
strani.
Ručnom korekcijom prag stražnje platforme
može se spuštati ili podizati, radi lakšeg
utovara i istovara.
Raspon visine praga ograničen je donjim i
gornjim graničnikom.
Prvo korištenje
Za inicijalizaciju funkcije, pritisnite sklopku
na oko 2 sekunde.
Neispravnosti
Ako se nakon pritiska na sklopku visina
praga ne promijeni, sustav se oglašava s tri
zvučna signala upozoravajući na neispravan
rad zbog sljedećih razloga:


- pritisnuta papučica kočnice uz uključen
kontakt,

- pretjerano korištenje ručne korekcije,

- prenizak napon akumulatora,

- ostalo.
Ako se zvučni signal ne prekine, obratite se
mreži CITROËN ili nekoj stručnoj radionici. Prilikom tog postupka vozilo uvijek mora
mirovati i moraju biti ispunjeni sljedeći uvjeti:


- zatvorena prednja i bočna vrata,

- pritegnuta ručna kočnica,

- otpuštena papučica kočnice.

Spuštanje praga stražnje
platforme
Držite pritisnut donji dio sklopke.
Spuštanje se prekida otpuštanjem
sklopke, a 3 zvučna signala upozoravaju
da ste došli do donjeg graničnika i da se
spuštanje automatski zaustavilo.


Podizanje praga stražnje
platforme
Držite pritisnut gornji dio sklopke.
Podizanje se prekida otpuštanjem
sklopke, a 3 zvučna signala upozoravaju
da ste došli do gornjeg graničnika i da se
podizanje automatski zaustavilo.

Povratak na optimalnu visinu praga
Dvaput uzastopno pritisnite gornji ili donji
dio sklopke, obrnuto u odnosu na položaj
utovarnog praga.
