CITROEN JUMPER MULTISPACE 2014 Instructieboekjes (in Dutch)

59

Ventilatie

ERGONOMIE en COMFOR
T
3
AUTOMATISCHE AIRCONDITIONING MET GESCHEIDEN REGELING
Gebruiksvoorschrift

Om het interieur maximaal te koelen of te
verwarmen kan de temperatuur lager dan
15 worden ingesteld door de knop naar
links te draaien tot LO wordt weergegeven
of hoger dan 27 worden ingesteld door de
knop naar rechts te draaien tot HI wordt
weergegeven.
Voor een optimaal comfort is het raadzaam
de waarde links en rechts zo in te stellen dat
het verschil niet meer dan 3 bedraagt. Het bedieningspaneel (volgens uitvoering)
bevindt zich op de middenconsole. Als de temperatuur in de auto bij het
instappen veel lager of hoger is dan
de ingestelde waarde, heeft het geen
zin om voor het gewenste comfort de
ingestelde waarde te wijzigen. Het systeem
compenseert automatisch en zo snel
mogelijk het temperatuurverschil.

60


Ventilatie

Ingestelde waarde bestuurders- of
passagierszijde
De op het display weergegeven waarde
heeft betrekking op een bepaald
comfortniveau en niet op de temperatuur in
graden Celsius of Fahrenheit.
Automatische werking
Zorg ervoor dat de zonnesensor, die
zich achter de binnenspiegel op de
voorruit bevindt, niet wordt afgedekt. Deze
sensor regelt de airconditioning.

Automatisch programma "comfort"
Dit is de normale gebruiksstand van de
airconditioning.
Druk op deze toets. Het symbool
AUTO
verschijnt.
Afhankelijk van de gekozen
instellingen regelt het systeem
de luchtverdeling, de luchtopbrengst en
de luchttoevoer om het comfort en de
luchtcirculatie in het interieur optimaal te
houden. U hoeft het systeem niet meer zelf
bij te regelen.
Om bij koude motor de toevoer van koude
lucht te beperken, wordt de luchtopbrengst
geleidelijk op het optimale niveau gebracht.
Voor uw comfort worden de instellingen
tussen twee startmomenten opgeslagen,
mits de temperatuur in het interieur
nauwelijks is veranderd. Is dit wel het geval,
dan treedt het automatische programma
weer in werking. Draai deze knop naar links of naar
rechts om de waarde te verlagen
of te verhogen. Voor een optimaal
comfort wordt de waarde
21 aanbevolen. Niettemin is afhankelijk van
uw wensen een afstelling tussen 18 en
24 gebruikelijk.

61

Ventilatie

ERGONOMIE en COMFOR
T
3


Regeling luchtopbrengst
De luchtopbrengst kan vergroot of
verkleind worden door respectievelijk
de toets "kleine propeller"
of "grote
propeller"
in te drukken.
Het symbool van de luchtopbrengst op het
display, de propeller, wordt afhankelijk van
de ingestelde waarde geleidelijk voller.
Handmatig verstellen

Al naar gelang uw wensen kunt u de
automatische bediening van het systeem
handmatig aanpassen. De overige functies
worden automatisch geregeld. Bij het
indrukken van de toets AUTO
zal het systeem
weer volledig automatisch functioneren.
Toevoer van buitenlucht/
luchtrecirculatie
Bij het indrukken van deze toets
wordt de lucht in het interieur
gerecirculeerd. Het symbool van
de luchtrecirculatie wordt weergegeven.
De luchtrecirculatie dient om de toevoer van
buitenlucht bij stank en stofoverlast af te
sluiten. Gebruik de luchtrecirculatie alleen
als dit echt nodig is (om te voorkomen dat
de ruiten beslaan en de luchtkwaliteit in het
interieur achteruitgaat).
Druk de toets zodra de luchtrecirculatie niet
meer nodig is nogmaals in om de toevoer
van buitenlucht te hervatten.
Regeling luchtverdeling
Druk deze toets herhaalde malen
in om de luchtstroom te verdelen
naar:


- de voorruit,

- de voorruit en de beenruimte,

- de beenruimte,

- de linker, rechter en middelste
ventilatieroosters en de beenruimte,

- de linker, rechter en middelste
ventilatieroosters.

Uitschakelen van het systeem
Druk op de toets "kleine propeller"

van de luchtopbrengstregeling tot
het symbool van de propeller is
verdwenen.
Alle functies van de airconditioning worden dan
uitgeschakeld, behalve de luchtrecirculatie en
de achterruitverwarming (volgens uitvoering).
De ingestelde waarde wordt niet meer
geregeld en verdwijnt van het display.
Het is raadzaam om niet langdurig met
uitgeschakelde airconditioning te rijden.
Druk op de toets "grote propeller"

van de luchtopbrengstregeling 7 of
op de toets AUTO
om het systeem
weer met de laatst ingestelde
waarden in te schakelen.
Airconditioning AAN/UIT
Druk op deze toets: het symbool
A/C
wordt weergegeven en de
airconditioning wordt geactiveerd.
Druk nogmaals op deze toets om de
aircondioning uit te schakelen.

62


Ventilatie

GEBRUIKSVOORSCHRIFTVOOR DE VENTILATIE EN DE
AIRCONDITIONING
Ventilatieroosters


Houd de ventilatieroosters altijd open
Voor een optimale verdeling van de warme
of koude lucht over het interieur hebt u de
beschikking over ventilatieroosters in het
midden en opzij, die gekanteld en naar
links of rechts en naar het bovenlichaam
van de voorste inzittenden gedraaid kunnen
worden. Sluit de ventilatieroosters niet,
maar richt de luchtstroom voor een optimaal
comfort tijdens het rijden naar de zijruiten.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.


Interieurfilter, koolstoffilter

Zorg ervoor dat dit filter in goede staat
verkeert en laat de filterelementen
regelmatig vervangen.
Zie in rubriek 6 het gedeelte
"Controles".
Airconditioning

Voor een doeltreffende werking van de
airconditioning moeten de ruiten onder alle
weersomstandigheden gesloten zijn. Als
de auto echter langdurig in de zon heeft
gestaan en de temperatuur in het interieur
zeer hoog blijft, kunnen de ruiten wel
even geopend worden om de ventilatie te
bevorderen. Het is raadzaam de stand AUTO
zo veel mogelijk te gebruiken: het
systeem regelt de luchtopbrengst, de
comforttemperatuur in het interieur, de
luchtverdeling, de luchttoevoer of -
recirculatie automatisch en optimaal aan de
hand van de door u ingestelde waarde.
Laat de airconditioning minimaal één keer
per maand 5 à 10 minuten functioneren om
het systeem in perfecte staat te houden.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze
niet koelt en laat het systeem in dat
geval door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren.

63

Ventilatie

ERGONOMIE en COMFOR
T
3

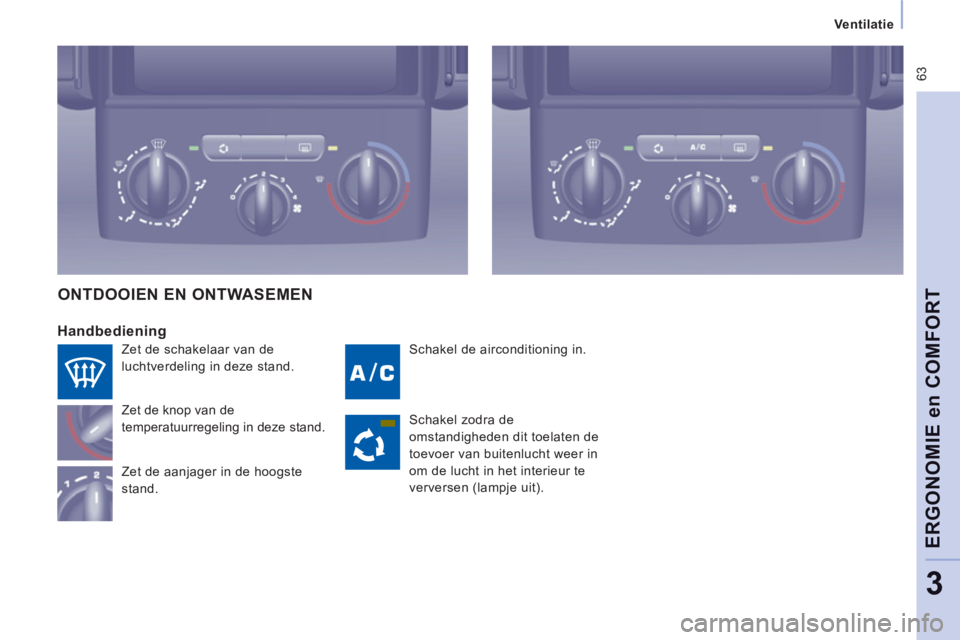

Schakel de airconditioning in.


Handbediening

Zet de knop van de
temperatuurregeling in deze stand.
Zet de aanjager in de hoogste
stand.
ONTDOOIEN EN ONTWASEMEN

Schakel zodra de
omstandigheden dit toelaten de
toevoer van buitenlucht weer in
om de lucht in het interieur te
verversen (lampje uit). Zet de schakelaar van de
luchtverdeling in deze stand.

64


Ventilatie

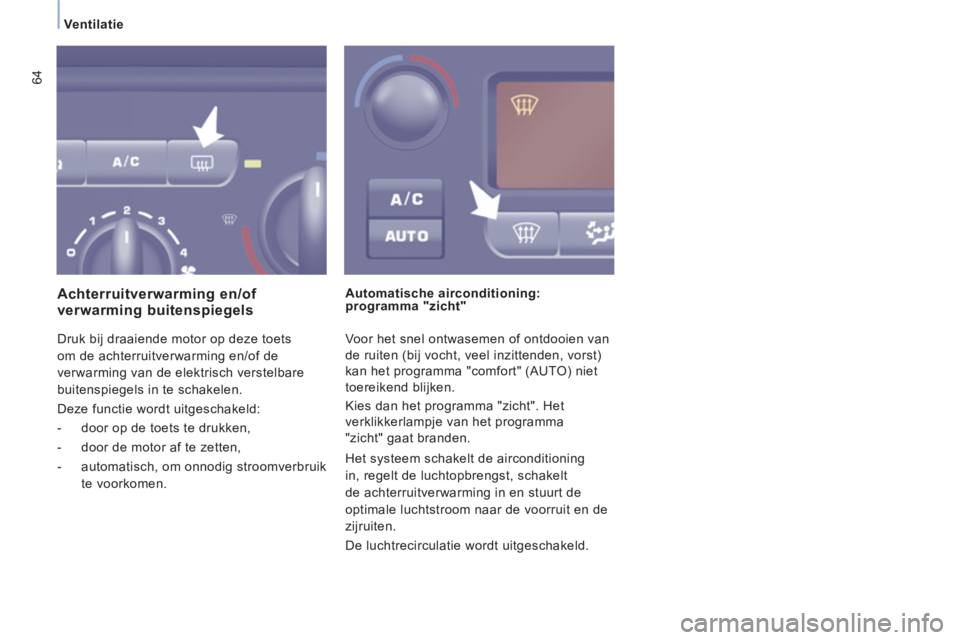

Druk bij draaiende motor op deze toets
om de achterruitverwarming en/of de
verwarming van de elektrisch verstelbare
buitenspiegels in te schakelen.
Deze functie wordt uitgeschakeld:


- door op de toets te drukken,

- door de motor af te zetten,

- automatisch, om onnodig stroomverbruik
te voorkomen.



Achterruitverwarming en/of verwarming buitenspiegels



Automatische airconditioning:
programma "zicht"
Voor het snel ontwasemen of ontdooien van
de ruiten (bij vocht, veel inzittenden, vorst)
kan het programma "comfort" (AUTO) niet
toereikend blijken.
Kies dan het programma "zicht". Het
verklikkerlampje van het programma
"zicht" gaat branden.
Het systeem schakelt de airconditioning
in, regelt de luchtopbrengst, schakelt
de achterruitverwarming in en stuurt de
optimale luchtstroom naar de voorruit en de
zijruiten.
De luchtrecirculatie wordt uitgeschakeld.

65

Ventilatie

ERGONOMIE en COMFOR
T
3

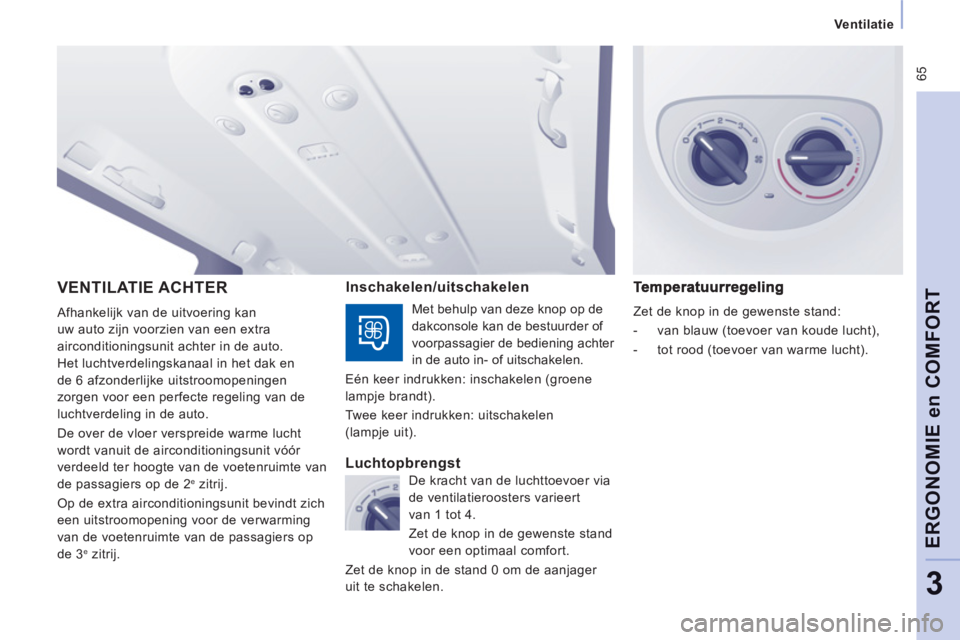

VENTILATIE ACHTER

Afhankelijk van de uitvoering kan
uw auto zijn voorzien van een extra
airconditioningsunit achter in de auto.
Het luchtverdelingskanaal in het dak en
de 6 afzonderlijke uitstroomopeningen
zorgen voor een perfecte regeling van de
luchtverdeling in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditioningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op de 2
e zitrij.
Op de extra airconditioningsunit bevindt zich
een uitstroomopening voor de verwarming
van de voetenruimte van de passagiers op
de 3
e zitrij.
Zet de knop in de gewenste stand:


- van blauw (toevoer van koude lucht),

- tot rood (toevoer van warme lucht).


Inschakelen/uitschakelen
Luchtopbren
gst
De kracht van de luchttoevoer via
de ventilatieroosters varieert
van 1 tot 4.

Zet de knop in de gewenste stand
voor een optimaal comfort.
Zet de knop in de stand 0 om de aanjager
uit te schakelen. Met behulp van deze knop op de
dakconsole kan de bestuurder of
voorpassagier de bediening achter
in de auto in- of uitschakelen.
Eén keer indrukken: inschakelen (groene
lampje brandt).
Twee keer indrukken: uitschakelen
(lampje uit).

66


Ventilatie

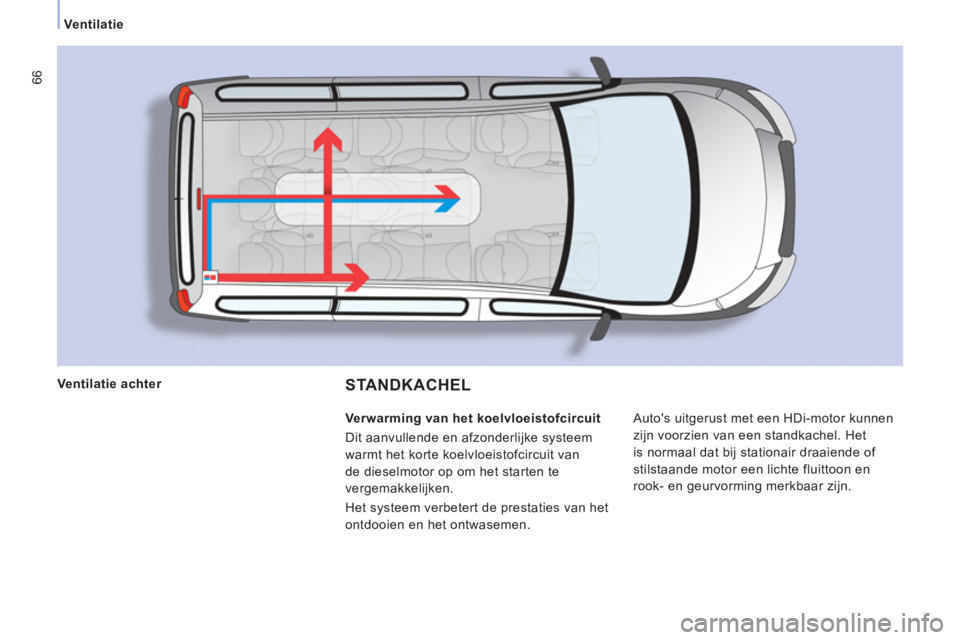

STANDKACHEL

Auto's uitgerust met een HDi-motor kunnen
zijn voorzien van een standkachel. Het
is normaal dat bij stationair draaiende of
stilstaande motor een lichte fluittoon en
rook- en geurvorming merkbaar zijn.

Ventilatie achter


Verwarming van het koelvloeistofcircuit
Dit aanvullende en afzonderlijke systeem
warmt het korte koelvloeistofcircuit van
de dieselmotor op om het starten te
vergemakkelijken.
Het systeem verbetert de prestaties van het
ontdooien en het ontwasemen .

67

Ventilatie

ERGONOMIE en COMFOR
T
3

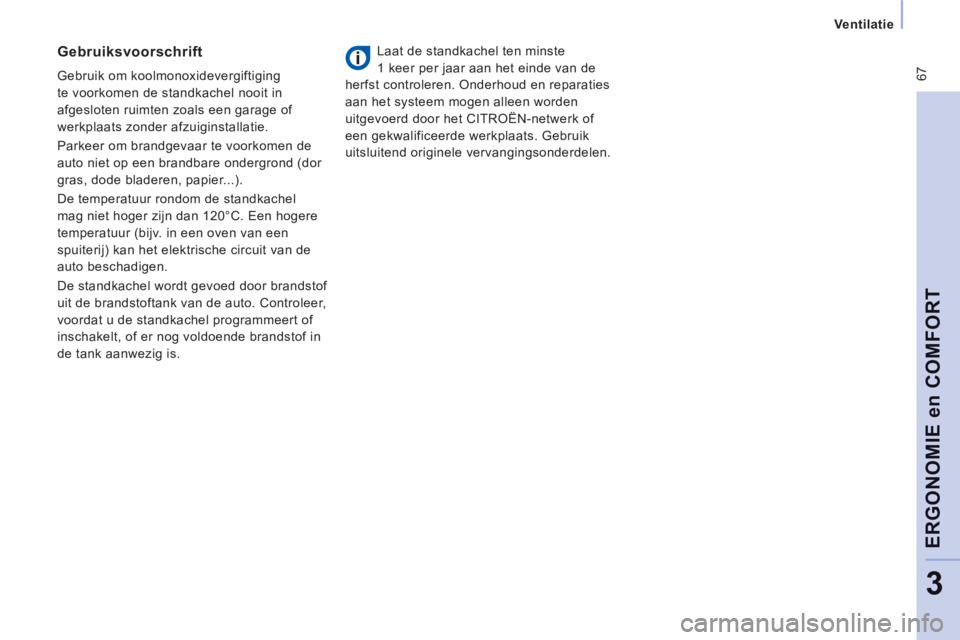

Laat de standkachel ten minste
1 keer per jaar aan het einde van de
herfst controleren. Onderhoud en reparaties
aan het systeem mogen alleen worden
uitgevoerd door het CITROËN-netwerk of
een gekwalificeerde werkplaats. Gebruik
uitsluitend originele vervangingsonderdelen.

Gebruiksvoorschrift

Gebruik om koolmonoxidevergiftiging
te voorkomen de standkachel nooit in
afgesloten ruimten zoals een garage of
werkplaats zonder afzuiginstallatie.
Parkeer om brandgevaar te voorkomen de
auto niet op een brandbare ondergrond (dor
gras, dode bladeren, papier...).
De temperatuur rondom de standkachel
mag niet hoger zijn dan 120°C. Een hogere
temperatuur (bijv. in een oven van een
spuiterij) kan het elektrische circuit van de
auto beschadigen.
De standkachel wordt gevoed door brandstof
uit de brandstoftank van de auto. Controleer,
voordat u de standkachel programmeert of
inschakelt, of er nog voldoende brandstof in
de tank aanwezig is.
