CITROEN JUMPER SPACETOURER 2017 Eksploatavimo vadovas (in Lithuanian)

299
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

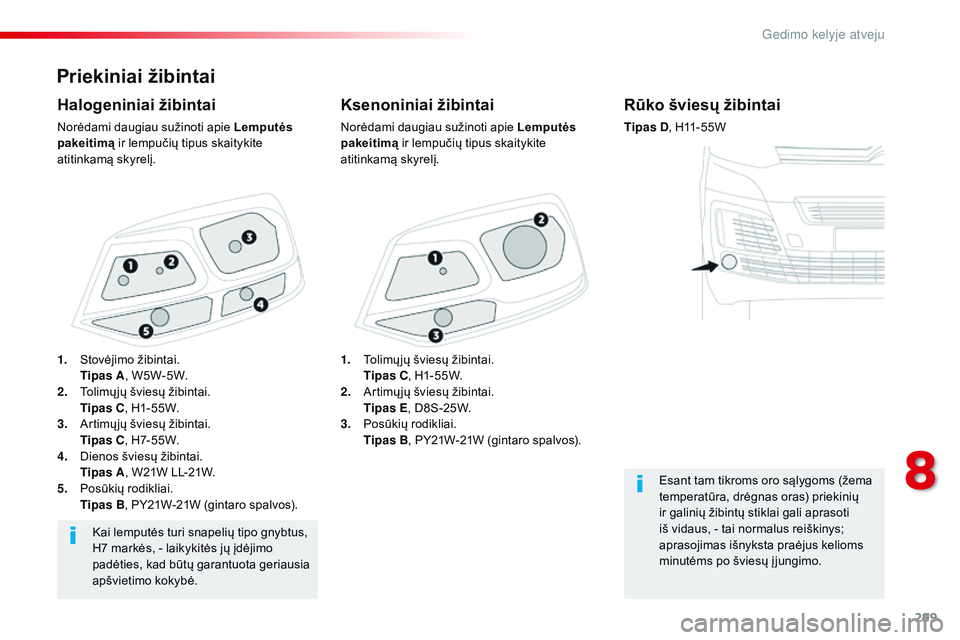

Priekiniai žibintai
Ksenoniniai žibintai
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir lempučių tipus skaitykite
atitinkamą skyrelį.
Halogeniniai žibintai
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir lempučių tipus skaitykite
atitinkamą skyrelį.
Kai lemputės turi snapelių tipo gnybtus,
H7 markės, - laikykitės jų įdėjimo
padėties, kad būtų garantuota geriausia
apšvietimo kokybė.
Rūko šviesų žibintai
Tipas D , H11-55W
Esant tam tikroms oro sąlygoms (žema
temperatūra, drėgnas oras) priekinių
ir galinių žibintų stiklai gali aprasoti
iš vidaus, - tai normalus reiškinys;
aprasojimas išnyksta praėjus kelioms
minutėms po šviesų į jungimo.
1.
T

olimų jų šviesų žibintai.
T

ipas C , H1-55W.
2.
A

rtimų jų šviesų žibintai.
T

ipas E , D8S-25W.
3.
P

osūkių rodikliai.
T

ipas B, PY21W-21W (gintaro spalvos).
1.
S

tovėjimo žibintai.
T

ipas A , W5W-5W.
2.
T

olimų jų šviesų žibintai.
T

ipas C , H1-55W.
3.
A

rtimų jų šviesų žibintai.
T

ipas C , H7-55W.
4.
D

ienos šviesų žibintai.
T

ipas A , W21W LL-21W.
5.
P

osūkių rodikliai.
T

ipas B, PY21W-21W (gintaro spalvos).
8
Gedimo kelyje atveju

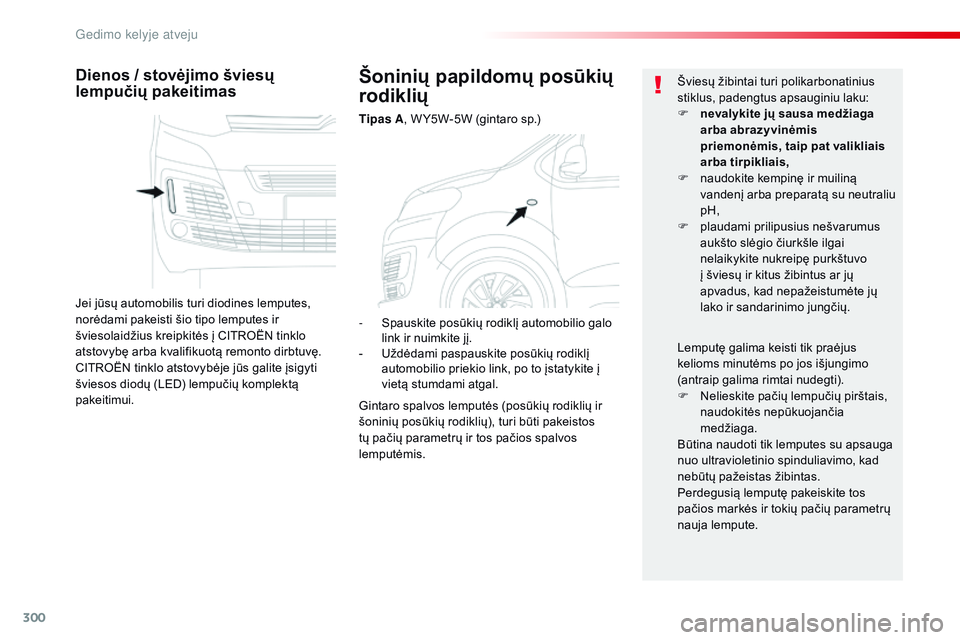

300
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016
Šoninių papildomų posūkių
rodiklių
Tipas A, W Y5W-5W (gintaro sp.)
Dienos / stovėjimo šviesų
lempučių pakeitimas
Jei jūsų automobilis turi diodines lemputes,
norėdami pakeisti šio tipo lemputes ir
šviesolaidžius kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
CITROËN tinklo atstovybėje jūs galite įsigyti
šviesos diodų (LED) lempučių komplektą
pakeitimui. Šviesų žibintai turi polikarbonatinius
stiklus, padengtus apsauginiu laku:
F

n
evalykite jų sausa medžiaga
arba abrazyvinėmis
priemonėmis, taip pat valikliais
arba tirpikliais,
F
n
audokite kempinę ir muiliną
vandenį arba preparatą su neutraliu
pH,
F
p
laudami prilipusius nešvarumus
aukšto slėgio čiurkšle ilgai
nelaikykite nukreipę purkštuvo
į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų
lako ir sandarinimo jungčių.
Lemputę galima keisti tik praėjus
kelioms minutėms po jos išjungimo
(antraip galima rimtai nudegti).
F

N
elieskite pačių lempučių pirštais,
naudokitės nepūkuojančia
medžiaga.
Būtina naudoti tik lemputes su apsauga
nuo ultravioletinio spinduliavimo, kad
nebūtų pažeistas žibintas.
Perdegusią lemputę pakeiskite tos
pačios markės ir tokių pačių parametrų
nauja lempute.
-

S
pauskite posūkių rodiklį automobilio galo
link ir nuimkite jį.
-

U
ždėdami paspauskite posūkių rodiklį
automobilio priekio link, po to įstatykite į
vietą stumdami atgal.
Gintaro spalvos lemputės (posūkių rodiklių ir
šoninių posūkių rodiklių), turi būti pakeistos
tų pačių parametrų ir tos pačios spalvos
lemputėmis.
Gedimo kelyje atveju

301
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016
Grąžindami į žibintą laidų jungtį ir
lemputę gerai įdėkite juos į jų vietą,
kol pasigirs spragtelėjimas ir jie
užsifiksuos.

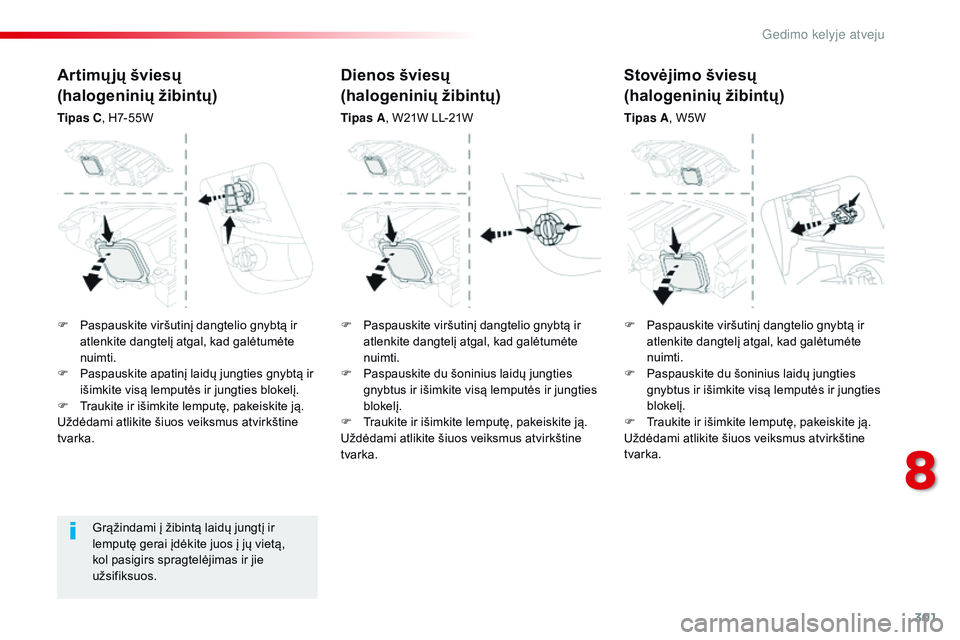

Artimų jų šviesų
(halogeninių žibintų)
Tipas C, H7-55W
Dienos šviesų
(halogeninių žibintų)
Tipas A , W21W LL-21W
Stovėjimo šviesų
(halogeninių žibintų)
Tipas A, W5W
F

P

aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

P

aspauskite apatinį laidų jungties gnybtą ir
išimkite visą lemputės ir jungties blokelį.
F

T

raukite ir išimkite lemputę, pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. F

P

aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

P

aspauskite du šoninius laidų jungties
gnybtus ir išimkite visą lemputės ir jungties
blokelį.
F

T

raukite ir išimkite lemputę, pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. F

P
aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

P
aspauskite du šoninius laidų jungties
gnybtus ir išimkite visą lemputės ir jungties
blokelį.
F

T
raukite ir išimkite lemputę, pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
8
Gedimo kelyje atveju

302
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

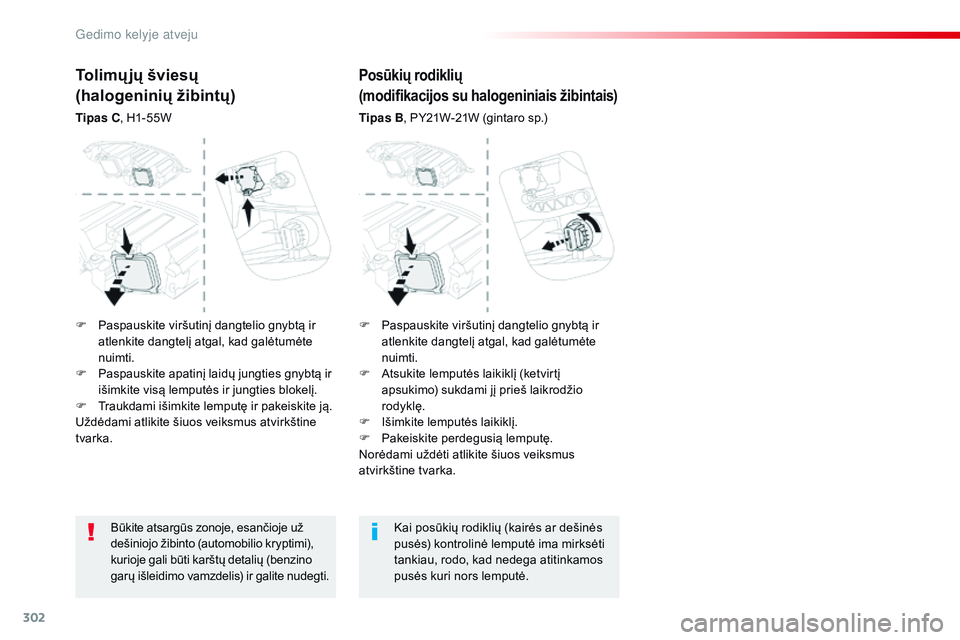

Būkite atsargūs zonoje, esančioje už
dešiniojo žibinto (automobilio kryptimi),
kurioje gali būti karštų detalių (benzino
garų išleidimo vamzdelis) ir galite nudegti.Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
Posūkių rodiklių
(modifikacijos su halogeniniais žibintais)
Tipas B, PY21W-21W (gintaro sp.)
Tolimų jų šviesų
(halogeninių žibintų)
Tipas C
, H1-55W
F
P
aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

P
aspauskite apatinį laidų jungties gnybtą ir
išimkite visą lemputės ir jungties blokelį.
F

T
raukdami išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. F

P
aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

A
tsukite lemputės laikiklį (ketvirtį
apsukimo) sukdami jį prieš laikrodžio
rodyklę.
F

I
šimkite lemputės laikiklį.
F

P
akeiskite perdegusią lemputę.
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka.
Gedimo kelyje atveju

303
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

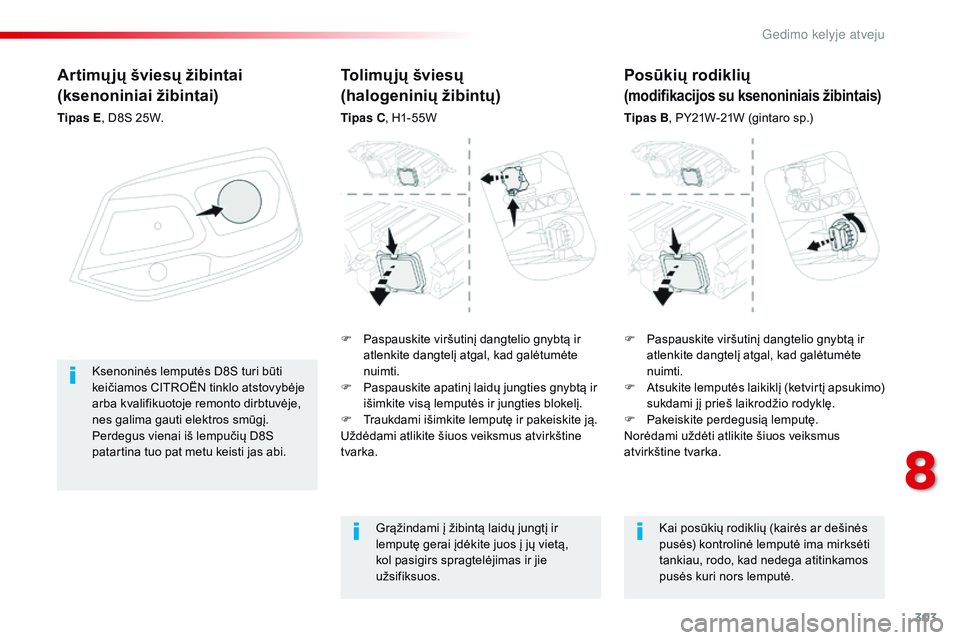

Artimų jų šviesų žibintai
(ksenoniniai žibintai)
Tipas E, D8S 25W.
F
P
aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

At
sukite lemputės laikiklį (ketvirtį apsukimo)
sukdami jį prieš laikrodžio rodyklę.
F

P
akeiskite perdegusią lemputę.
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka.
Ksenoninės lemputės D8S turi būti
keičiamos CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje,
nes galima gauti elektros smūgį.
Perdegus vienai iš lempučių D8S
patartina tuo pat metu keisti jas abi.
Tolimų jų šviesų
(halogeninių žibintų)
Tipas C
, H1-55W
Grąžindami į žibintą laidų jungtį ir
lemputę gerai įdėkite juos į jų vietą,
kol pasigirs spragtelėjimas ir jie
užsifiksuos. Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
Posūkių rodiklių
(modifikacijos su ksenoniniais žibintais)
Tipas B, PY21W-21W (gintaro sp.)
F

P

aspauskite viršutinį dangtelio gnybtą ir
atlenkite dangtelį atgal, kad galėtumėte
nuimti.
F

P

aspauskite apatinį laidų jungties gnybtą ir
išimkite visą lemputės ir jungties blokelį.
F

T

raukdami išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
8
Gedimo kelyje atveju

304
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016
Rūko šviesų žibintų
Tipas C, H11-55W
F
P
aspauskite fiksavimo gnybtą ir atjunkite
laidų jungtį.
F

At
sukite lemputės laikiklį (ketvirtį apsukimo)
sukdami jį prieš laikrodžio rodyklę.
F

I
šimkite lemputės laikiklį.
F

P
akeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami pakeisti šias lemputes
jūs galite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
F

P
o priekiniu bamperiu atsukite aptako A
varžtus.
F

N
uimkite aptaką A .
Gedimo kelyje atveju

305
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

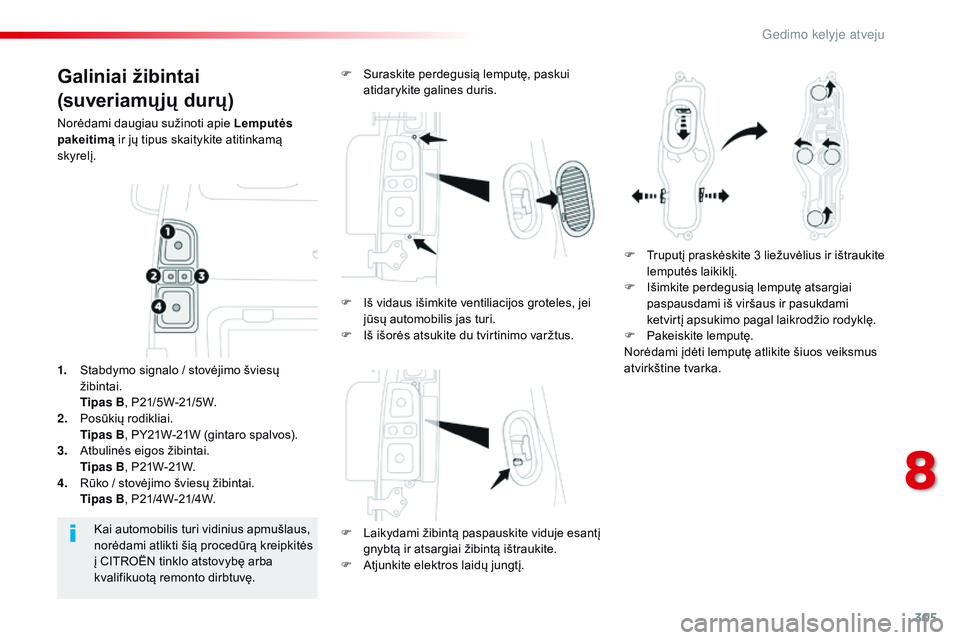

Galiniai žibintai
(suveriamų jų durų)
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir jų tipus skaitykite atitinkamą
skyrelį.
F

L
aikydami žibintą paspauskite viduje esantį
gnybtą ir atsargiai žibintą ištraukite.
F

A
tjunkite elektros laidų jungtį.
Kai automobilis turi vidinius apmušlaus,
norėdami atlikti šią procedūrą kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
1.
S

tabdymo signalo / stovėjimo šviesų
žibintai.
T

ipas B, P21/5W-21/5W.
2.
P

osūkių rodikliai.
T

ipas B, PY21W-21W (gintaro spalvos).
3.
A

tbulinės eigos žibintai.
T

ipas B, P21W-21W.
4.
R

ūko / stovėjimo šviesų žibintai.
T

ipas B, P21/4W-21/4W. F

S
uraskite perdegusią lemputę, paskui
atidarykite galines duris.
F
T
ruputį praskėskite 3 liežuvėlius ir ištraukite
lemputės laikiklį.
F

I
šimkite perdegusią lemputę atsargiai
paspausdami iš viršaus ir pasukdami
ketvirtį apsukimo pagal laikrodžio rodyklę.
F

P
akeiskite lemputę.
Norėdami įdėti lemputę atlikite šiuos veiksmus
atvirkštine tvarka.
F

I
š vidaus išimkite ventiliacijos groteles, jei
jūsų automobilis jas turi.
F

I
š išorės atsukite du tvirtinimo varžtus.
8
Gedimo kelyje atveju

306
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

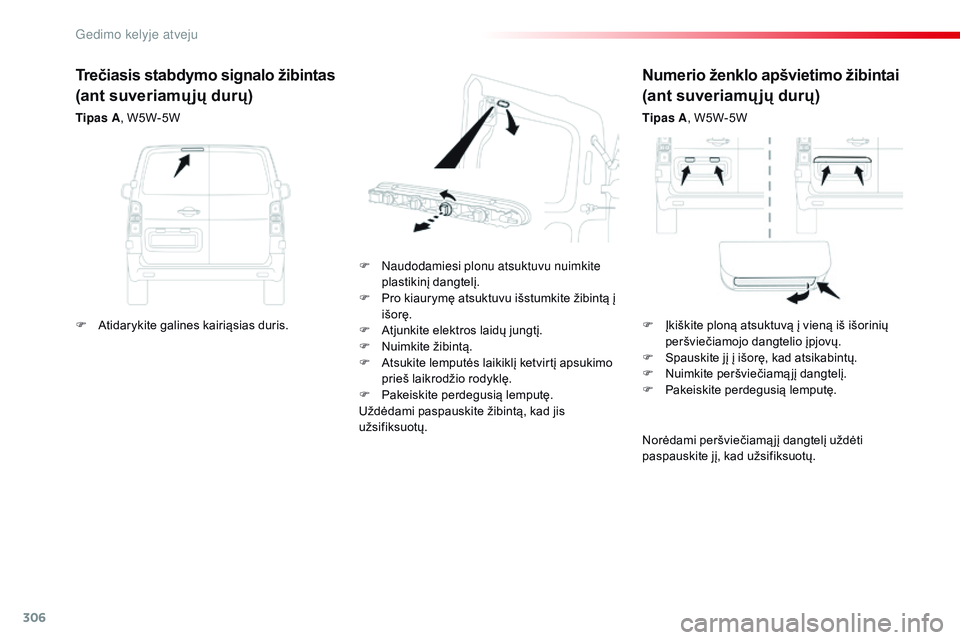

Numerio ženklo apšvietimo žibintai
(ant suveriamų jų durų)
Tipas A, W5W-5W
F
n
a

udodamiesi plonu atsuktuvu nuimkite
plastikinį dangtelį.
F

P

ro kiaurymę atsuktuvu išstumkite žibintą į
išorę.
F

A

tjunkite elektros laidų jungtį.
F

N

uimkite žibintą.
F

A

tsukite lemputės laikiklį ketvirtį apsukimo
prieš laikrodžio rodyklę.
F

P

akeiskite perdegusią lemputę.
Uždėdami paspauskite žibintą, kad jis
užsifiksuotų.
Trečiasis stabdymo signalo žibintas
(ant suveriamų jų durų)
Tipas A , W5W-5W
Norėdami peršviečiamą jį dangtelį uždėti
paspauskite jį, kad užsifiksuotų.
F

A
tidarykite galines kairiąsias duris. F

Į
kiškite ploną atsuktuvą į vieną iš išorinių
peršviečiamojo dangtelio įpjovų.
F

S
pauskite jį į išorę, kad atsikabintų.
F

N
uimkite peršviečiamą jį dangtelį.
F

P
akeiskite perdegusią lemputę.
Gedimo kelyje atveju

307
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

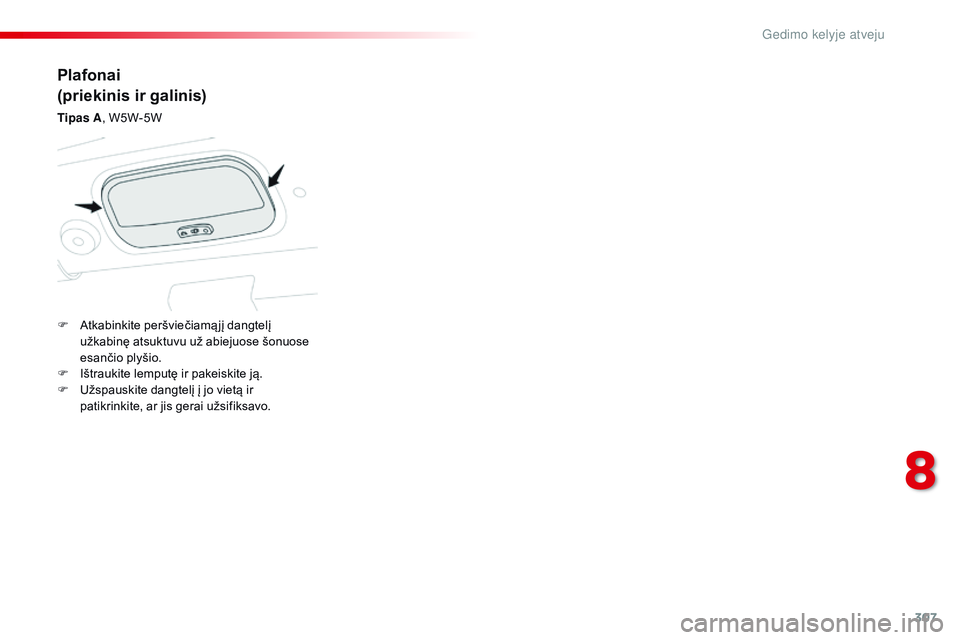

Plafonai
(priekinis ir galinis)
Tipas A, W5W-5W
F
A
tkabinkite peršviečiamą jį dangtelį
užkabinę atsuktuvu už abiejuose šonuose
esančio plyšio.
F

I
štraukite lemputę ir pakeiskite ją.
F

U
žspauskite dangtelį į jo vietą ir
patikrinkite, ar jis gerai užsifiksavo.
8
Gedimo kelyje atveju

308
Spacetourer-VP_lt_Chap08_En-cas-de-panne_ed01-2016

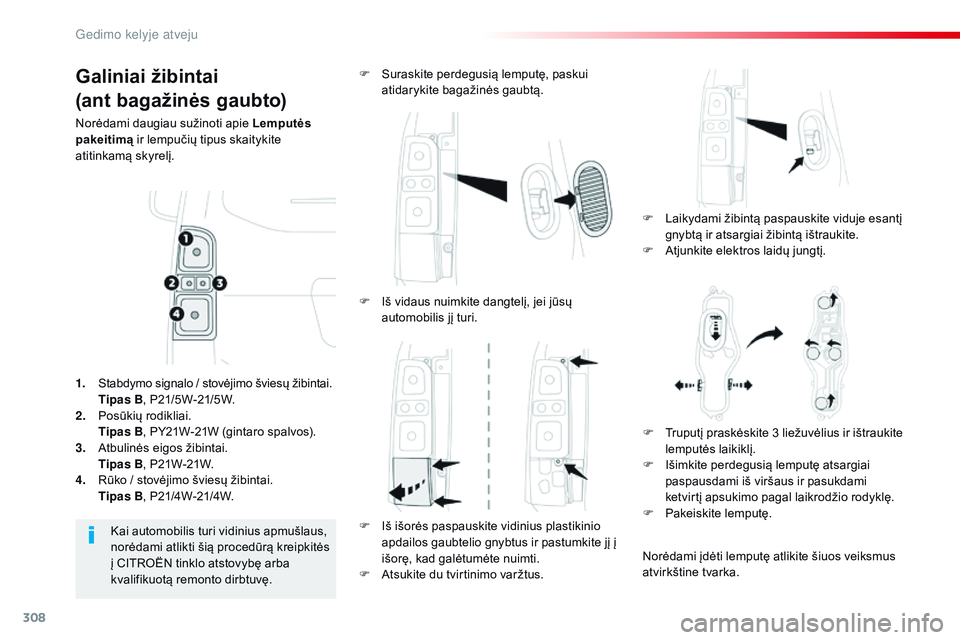

Galiniai žibintai
(ant bagažinės gaubto)
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir lempučių tipus skaitykite
atitinkamą skyrelį.
F

L
aikydami žibintą paspauskite viduje esantį
gnybtą ir atsargiai žibintą ištraukite.
F

A
tjunkite elektros laidų jungtį.
F

S
uraskite perdegusią lemputę, paskui
atidarykite bagažinės gaubtą.
Kai automobilis turi vidinius apmušlaus,
norėdami atlikti šią procedūrą kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
1.
S

tabdymo signalo / stovėjimo šviesų žibintai.
T

ipas B, P21/5W-21/5W.
2.
P

osūkių rodikliai.
T

ipas B, PY21W-21W (gintaro spalvos).
3.
A

tbulinės eigos žibintai.
T

ipas B, P21W-21W.
4.
R

ūko / stovėjimo šviesų žibintai.
T

ipas B, P21/4W-21/4W. F

I
š vidaus nuimkite dangtelį, jei jūsų
automobilis jį turi.
F

I
š išorės paspauskite vidinius plastikinio
apdailos gaubtelio gnybtus ir pastumkite jį į
išorę, kad galėtumėte nuimti.
F

A
tsukite du tvirtinimo varžtus.F

T
ruputį praskėskite 3 liežuvėlius ir ištraukite
lemputės laikiklį.
F

I
šimkite perdegusią lemputę atsargiai
paspausdami iš viršaus ir pasukdami
ketvirtį apsukimo pagal laikrodžio rodyklę.
F

P
akeiskite lemputę.
Norėdami įdėti lemputę atlikite šiuos veiksmus
atvirkštine tvarka.
Gedimo kelyje atveju
