stop start CITROEN JUMPER SPACETOURER 2017 Eksploatavimo vadovas (in Lithuanian)

.
.
Spacetourer-VP_lt_Chap00a_sommaire_ed01-2016
Vairavimo patarimai 192
Variklio užvedimas ir išjungimas paprastu raktu arba raktu su nuotoliniu valdymu

1
95
Variklio užvedimas ir išjungimas

1
98
su berakte įlipimo ir užvedimo sistema

1
98
Stovėjimo stabdys

2
01
Pajudėjimo į įkalnę pagalba

2
02
Rankinė 5 pavarų dėžė

2
03
Rankinė 6 pavarų dėžė

2
03
Pavaros perjungimo indikatorius
2

04
Automatinė pavarų dėžė

2
05
Automatizuota pavarų dėžė

2
10
"Stop & Start"

2
14
Projekcinis displėjus
2

18
Greičio nuorodų įrašymas į atmintį

2
20
Greičio ribojimo atpažinimas

2
21
Greičio ribotuvas

2
25
Greičio reguliatorius
2

28
Prisitaikantis greičio reguliatorius
2

32
Įspėjimas apie susidūrimo pavojų ir aktyvusis saugumo stabdys

2
39
Linijos netyčinio kirtimo signalas

2
45
Įspėjimas vairuotojui dėl nuovargio

2
47
Veidrodžių akosios zonos stebėjimo sistema

2
49
Pastatymo pagalba

2
52
Galinio vaizdo kamera, vidinis veidrodis

2
54
Galinis 180° vaizdas

2
55
Padangų slėgio kontrolė

2
58Degalų bakas 2
61
Apsauga nuo netinkamų degalų (dyzelio)
2 62
Sniego grandinės
26

4
Priekabos vilkimas

2
65
Energijos taupymo režimas

2
66
Papildoma įranga
2

67
Stogo sijos / stogo bagažinė

2
68
Stiklo valytuvų šluostiklio pakeitimas

2
69
Variklio gaubtas

2
71
Dyzelinis variklis

2
72
Lygių tikrinimas

2
73
Tikrinimai
2

76
"AdBlue
®" ir sistema SCr
(dyzelinio "BlueHDi") 2 78
Avarinės signalizacijos trikampis (padėjimo vieta)

2
82
Įrankių dėžutė

2
82
Padangos laikino sutaisymo komplektas

2
85
Rato keitimas

2
91
Lemputės pakeitimas

2
98
Saugiklio pakeitimas
3

11
Akumuliatorius, 12 V

3
16
Vilkimas

3
20
Degalų tiekimo nutrūkimas (dyzelio)

3
22Matmenys
3

23
Variklių duomenys
3
24
Masės duomenys
3
24
Identifikacijos duomenys
3
27
Valdymas
Praktinė informacija
Gedimo kelyje atveju Techninė charakteristika
Greitoji arba techninė pagalba 3
28
CITROËN Connect Nav 3 31
CITROËN Connect Radio

4
19
Automagnetola su "Bluetooth
®" 47 3
Garso ir telematikos įranga
Abėcėlinė rodyklė
turinys

6
Spacetourer-VP_lt_Chap00b_vue-ensemble_ed01-2016
Vairavimo pultasPlafonai 140
Prislopintas salono apšvietimas 1 53
-


plafono
-
pan

oraminio stogo
Vidinis galinio vaizdo veidrodis

1
43
Galinio vaizdo kamera ant veidrodžio
2

54
Skubios arba techninės pagalbos kvietimas

1
58, 328 -329
Papildomos įrangos lizdas, 12 V

1
13
USB / JACK lizdas

1
13 -114
Priekinės keleivio oro pagalvės išjungimas

1
70, 176
Pavarų dėžė: rankinė, 5/6 pavarų

2

03
Pavaros perjungimo
indikatorius


204
Automatinė pavarų dėžė

2

05 -209
Automatizuota pavarų dėžė

2

10 -213
"Stop & Start"

2

14-217
Pajudėjimo į įkalnę pagalba

2

02
Ranka reguliuojamas oro kondicionierius 125 -126
Dviejų zonų automatinis oro kondicionierius
1

27-130
Galinės dalies šildymas ir vėsinimas

1
36
Vidinė oro cirkuliacija

1
25, 130
Aprasojimo/šerkšno pašalinimas nuo priekinio stiklo 131
Aprasojimo/šerkšno pašalinimas
nuo galinio stiklo

1
33
Stovėjimo stabdys

2

01
Variklio gaubto atidarymas

2

71
Saugikliai priekiniame skyde

3

11-314 Jutiklinis ekranas ("C
itroën



Connect Nav")

4

1- 43, 331- 418
Jutiklinis ekranas ("C
itroën



Connect Radio")

4

1- 43, 419 - 472
Automagnetola su "Bluetooth®" 44, 473 - 495
Ventiliacijos angos

1

34
Datos ir valandų reguliavimas
4
4
Bendroji apžvalga

7
Spacetourer-VP_lt_Chap00b_vue-ensemble_ed01-2016
Užrakinimas ir atrakinimas
iš vidaus 6 4
Elektra valdomos šoninės slankiosios durys

6
8 -71
Elektrinis vaikų apsaugos įtaisas

1
90
Avarinė signalizacija

1
58
Padangų slėgio kontrolės inicijavimas
2

58-260
"Stop & Start" išjungimas

2
16
Sistemos CDS/ASR išjungimas
1

61
Vairo reguliavimas

87
G

arsinis signalas
1
59
Projekcinis displėjus
2

18-219
Vairavimo pultas (tęsinys)
Stiklo valytuvų jungiklis 1
54-156
Automobilio kompiuteris 3 8 - 40
Greičio įsiminimas

2

20
Greičio ribotuvas

2

25 -227
Greičio reguliatorius

2

28 -231
Prisitaikantis greičio reguliatorius
2

32-238
Prietaisų skydelis

1

3 -14
Kontrolinės lemputės

1

5 -28
Aušinimo skysčio temperatūra

2

9
Tech. priežiūros rodiklis

2

9 -31
Alyvos lygio rodiklis

3

2
Skysčio "AdBlue
®" atsargų rodiklis 33 -35
Kilometrų skaitiklis 3 6
Pavaros perjungimo
indikatorius

2
04
Apšvietimo reostatas

3
7
Automobilio kompiuteris
3

8- 40
Datos ir valandų reguliavimas

4
4
Vairuotojo nuovargio nustatymas

2
47-24 8
Elektra valdomi stiklų kėlikliai

8
6
Elektrinis veidrodžių reguliavimas
1

41
"Grip control" (sukibimo kontrolė) 161, 162-163
Programuojamasis šildymas / ventiliacija
1

37-139
Signalizacija
8

3-85
Šviesų spindulio aukščio rankinis reguliavimas

1
53
Įspėjimas apie linijos netyčinį kirtimą

24
5 -246
Veidrodžių aklosios zonos stebėjimo sistema
2

49-251
Automatinis tolimų jų šviesų perjungimas
1

51-152
Datos ir valandų nustatymas ( jutiklinis ekranas) 44Datos ir valandų reguliavimas (automagnetola) 44
Galinio vaizdo kamera
2
55 -257
Greičio nuorodų įsiminimas

2
20
Greičio ribojimo atpažinimas

2

21-224, 227, 230, 234
Įspėjimas apie susidūrimo pavojų 239 -242
Aktyvusis saugumo stabdys
2 42-244
"Stop & Start"

2
16
Apšvietimo jungiklis

1

44-147
Posūkių rodikliai

1

46
.
Bendroji apžvalga

19
Spacetourer-VP_lt_Chap01_instruments-de-bord_ed01-2016
Kontrolinė lemputėBūsenaPriežastis Veiksmai / pastabos
+ Variklio
autodiagnostikos
sistema
dega tolygiai, susieta
su lempute S
t

o
PN

ustatytas rimtas variklio sutrikimas.Būtina sustoti, kuo griežčiausiai laikantis eismo saugumo.
Sustabdykite automobilį, išjunkite kontaktą ir kreipkitės
į CITROËN tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
Dyzelinio
variklio
pašildymo dega tolygiai
Kontakto raktas yra pasuktas
į 2-ą ją padėtį (į jungtas kontaktas).
Arba
Buvo paspaustas užvedimo mygtukas
START/STOP. Prieš užvesdami palaukite, kol lemputė užges.
Užgesus lemputei variklis užsiveda tuoj pat, jeigu:
-

y
ra nuspausta sankaba, kai pavarų dėžė rankinė,
-
la

ikomas paspaustas stabdžių pedalas, kai pavarų
dėžė automatinė arba automatizuota.
Lemputės degimo trukmė priklauso nuo oro sąlygų
(esant stipriam šalčiui - maždaug iki trisdešimties
sekundžių).
Jei variklis neužsivedė, iš naujo į junkite kontaktą, vėl
palaukite, kol užges lemputė, ir užveskite variklį.
Variklio
autodiagnostikos
sistemos
dega tolygiai
Taršos mažinimo sistema yra
sugedusi. Užvedus variklį lemputė turi užgesti.
Jeigu ji neužgęsta, nedelsdami kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
mirksi Variklio valdymo sistema yra
sugedusi. Kyla pavojus sugadinti katalizatorių.
Atlikite patikrinimą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
+ dega tolygiai, susieta
su lempute SE
rViC

ENustatytas nežymus variklio
sutrikimas. Atlikite patikrinimą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
1
Automobilio kontrolės prietaisai

20
Kontrolinė lemputėBūsenaPriežastis Veiksmai / pastabos
Paspausti stabdį dega tolygiai Turi būti paspaustas stabdžių
pedalas. Kai automobilis turi automatinę arba automatizuotą
pavarų dėžę, prieš atleisdami stovėjimo stabdį veikiant
varikliui paspauskite stabdžių pedalą, kad nebūtų
blokuojama pavarų svirtis ir galėtumėte išjungti iš
padėties
P arba N.
Jei norėsite atleisti stovėjimo stabdį nespausdami
stabdžių pedalo, ši lemputė liks degti.
Nuspausti
sankabą dega tolygiai
Kai su sistema "Stop & Start"
variklis yra išsijungęs į padėtį
STOP, jo užsivedimas START būdu
atmetamas, nes sankabos pedalas
nėra iki galo nuspaustas. Jei jūsų automobilis turi rankinę pavarų dėžę, būtina
iki galo nuspausti sankabos pedalą, kad variklis galėtų
užsivesti START būdu.
Nepakankamo
padangos slėgio
dega tolygiai, kartu
veikia garsinis
signalizatorius ir
rodomas pranešimas Nepakankamas vieno ar kelių ratų
padangų oro slėgis.
Kaip galima greičiau patikrinkite padangų oro slėgį.
Šį tikrinimą patartina atlikti padangoms esant šaltoms.
Po kiekvieno padangos(-ų) pripūtimo, taip pat rato(-ų)
pakeitimo jūs turite vėl nustatyti sistemą į pradžią
(inicijuoti).
Norėdami sužinoti daugiau apie Padangų slėgio
kontrolės sistemą skaitykite atitinkamą skyrelį.
+ mirksi, paskui
dega tolygiai, kartu
užsidega priežiūros
lemputėSistemoje atsirado gedimų: padangų
oro slėgis nebetikrinamas.
Kai tik galite, patikrinkite padangų oro slėgį.
Atlikite sistemos patikrinimą CITROËN atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Automobilio kontrolės prietaisai

27
Spacetourer-VP_lt_Chap01_instruments-de-bord_ed01-2016
Kontrolinė lemputėBūsenaPriežastis Veiksmai / pastabos
Automatinis
stiklo valytuvų
veikimas dega tolygiai
Stiklo valytuvų jungiklis yra
paspaustas žemyn. Yra į jungtas automatinis priekinio stiklo valymas.
Norėdami išjungti automatinį stiklų valymą
paspauskite jungiklį žemyn arba perjunkite stiklo
valytuvų jungiklį į kitą padėtį.
Automatinio
tolimų jų šviesų
perjungimo dega tolygiai
Apšvietimo jungiklis buvo į jungtas į
padėtį "AUTO" ir funkcija ėmė veikti.
Jei leidžia išorės apšvietimo ir eismo
sąlygos, įsijungia tolimosios šviesos. Vaizdo kamera, įtaisyta priekinio stiklo viršuje, valdo
šviesų įsijungimą priklausomai nuo išorės apšvietimo
ir eismo sąlygų.
Norėdami sužinoti daugiau apie Automatinį tolimų jų
šviesų perjungimą skaitykite atitinkamą skyrelį.
" Stop & Star t "dega tolygiai Automobiliui sustojus (prie
šviesoforo, kamštyje ir kt.) sistema
"Stop & Start" išjungė variklį į padėtį
S T O P. Kai vėl norite važiuoti, lemputė užgęsta ir variklis
automatiškai užsiveda (START).
mirksi kelias
sekundes, paskui
užgęsta Variklio išsijungimas į STOP padėtį
laikinai negalimas.
arba
Variklis automatiškai užsiveda
START būdu. Norėdami daugiau sužinoti apie "
Stop & Star t"
sistemą skaitykite atitinkamą skyrelį.
Veidrodžių
aklų jų zonų
stebėjimo dega tolygiai
Veidrodžių aklų jų (nematomų) zonų
stebėjimo funkcija buvo į jungta. Norėdami sužinoti daugiau apie Veidrodžių aklų jų
zonų stebėjimo sistemą skaitykite atitinkamą skyrelį.
1
Automobilio kontrolės prietaisai

38
Tai sistema, kuri jums teikia informaciją apie jūsų kelionę (degalų atsargas kilometrais, degalų sąnaudas ir kt.).
Automobilio kompiuteris
Duomenų rodymas
F Paspauskite mygtuką, esantį ant stiklo
valytuvų jungiklio galo, ir bus paeiliui
parodytos įvairios automobilio kompiuterio
skiltys. F

A
rba, priklausomai nuo įrangos,
paspauskite ratuką, įtaisytą ant vairo .-
E
samo momento informacija:
●
l
ikusios degalų atsargos,
●
e
samo momento degalų
sąnaudos,
●
s
istemos "Stop & Start" laiko
skaitiklis.
Kelio atkarpos "1" ir "2" yra nepriklausomos ir
naudojamos vienodai.
Pavyzdžiui, kelio atkarpoje "1" gali būti
nustatomi dienos duomenys, o atkarpoje "2" -
mėnesio duomenys. -

K
elio atkarpa "2"
:
●
v
idutinis greitis,
●
v
idutinės degalų sąnaudos,
●
n
uvažiuotas atstumas,
s

kaičiuojami antrajai kelio
atkarpai.
-
K
elio atkarpa "1"
:
●
v
idutinis greitis,
●
v
idutinės degalų sąnaudos,
●
n
uvažiuotas atstumas,
s

kaičiuojami pirmajai kelio
atkarpai.
Jei jūsų automobilis turi šią galimybę, gali būti
naudojama 2-oji kelio atkarpa.
Automobilio kontrolės prietaisai

40
Kai kurios sąvokos
Degalų atsargos kilometrais
(kilometrais arba myliomis)
Tai yra atstumas, kurį galima
nuvažiuoti su bake likusiu
degalų kiekiu. Jis skaičiuojamas
priklausomai nuo vidutinių degalų
sąnaudų važiuojant paskutinius
kilometrus.
Ši vertė gali pasikeisti, jei pasikeičia
vairavimo stilius arba reljefas ir dėl to
reikšmingai pakinta momentinės degalų
sąnaudos.
Kai degalų atsargos lieka mažesnės kaip 30 km,
i mami rodyti brūkšniukai. Kai į baką įpilama ne mažiau
kaip 8 litrai degalų, jų atsargos yra perskaičiuojamos ir
imamos rodyti, jei jos viršija 100 km.
Jei ilgą laiką važiuojant vietoj skaičių
rodomi brūkšniukai, kreipkitės į
CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Ši funkcija imama rodyti tik važiuojant
didesniu kaip 30 km/h greičiu.
Esamo momento degalų
sąnaudos
(l/100 km arba km/l, arba mpg)
Jos skaičiuojamos paskutinių kelių
sekundžių laikotarpiui.
Vidutinės degalų sąnaudos
(l/100 km arba km/l, arba mpg)
Jos skaičiuojamos nuo paskutinio
maršruto duomenų grąžinimo į nulinę
padėtį.
Vidutinis greitis
(km/h arba mph)
Jis skaičiuojamas nuo paskutinio
maršruto duomenų grąžinimo į nulinę
padėtį.
Nuvažiuotas atstumas
(km arba myliomis)
Jis skaičiuojamas nuo paskutinio
maršruto duomenų grąžinimo į nulinę
padėtį.
Sistemos "Stop & Start"
laiko skaitiklis
(minutės ir sekundės arba valandos
ir minutės)
Jei jūsų automobilis turi sistemą "Stop & Start",
laiko skaitiklis sumuoja variklio persijungimo į
STOP padėtį trukmę važiavimo metu.
Jis grįžta į nulinę padėtį kiekvieną kartą į jungus
kontaktą.
Automobilio kontrolės prietaisai

54
Spacetourer-VP_lt_Chap02_ouvertures_ed01-2016
Atrakinimas, užrakinimas paprastai arba
superužraktu nesuveikia šiais atvejais:
-
j
ei yra į jungtas uždegimo kontaktas,
-

j
ei kurios nors durys liko
neuždarytos,
-
j

ei beraktės įlipimo ir užvedimo
sistemos raktas yra paliktas
automobilyje.
Jei automobiliui esant užrakintam jis
atrakinamas netyčia (su berakte įlipimo
ir užvedimo sistema), automobilis vėl
užsirakins automatiškai maždaug po
trisdešimties sekundžių, jei per tą laiką
nebus atidarytos durys.
Ir jei jūsų automobilyje įrengta
signalizacija, ji įsijungs iš naujo (kartu ir
erdvinė apsauga, net jei ji buvo išjungta).

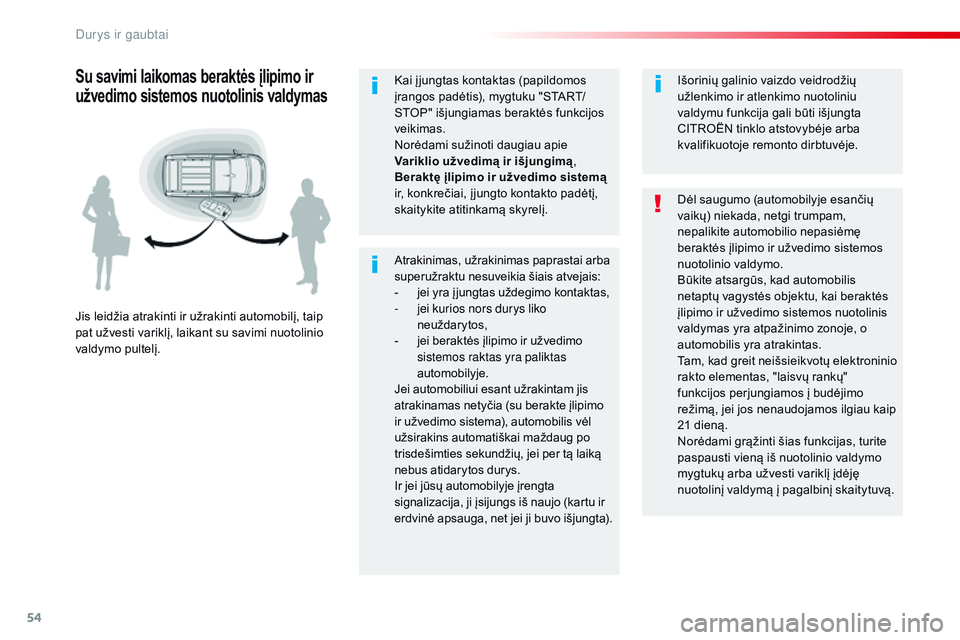

Su savimi laikomas beraktės įlipimo ir
užvedimo sistemos nuotolinis valdymas
Jis leidžia atrakinti ir užrakinti automobilį, taip
pat užvesti variklį, laikant su savimi nuotolinio
valdymo pultelį. Dėl saugumo (automobilyje esančių
vaikų) niekada, netgi trumpam,
nepalikite automobilio nepasiėmę
beraktės įlipimo ir užvedimo sistemos
nuotolinio valdymo.
Būkite atsargūs, kad automobilis
netaptų vagystės objektu, kai beraktės
įlipimo ir užvedimo sistemos nuotolinis
valdymas yra atpažinimo zonoje, o
automobilis yra atrakintas.
Tam, kad greit neišsieikvotų elektroninio
rakto elementas, "laisvų rankų"
funkcijos perjungiamos į budėjimo
režimą, jei jos nenaudojamos ilgiau kaip
21 dieną.
Norėdami grąžinti šias funkcijas, turite
paspausti vieną iš nuotolinio valdymo
mygtukų arba užvesti variklį įdėję
nuotolinį valdymą į pagalbinį skaitytuvą. Išorinių galinio vaizdo veidrodžių
užlenkimo ir atlenkimo nuotoliniu
valdymu funkcija gali būti išjungta
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Kai į jungtas kontaktas (papildomos
įrangos padėtis), mygtuku "START/
STOP" išjungiamas beraktės funkcijos
veikimas.
Norėdami sužinoti daugiau apie
Variklio užvedimą ir išjungimą
,
Beraktę įlipimo ir užvedimo sistemą
ir, konkrečiai, į jungto kontakto padėtį,
skaitykite atitinkamą skyrelį.
Durys ir gaubtai

62
Spacetourer-VP_lt_Chap02_ouvertures_ed01-2016

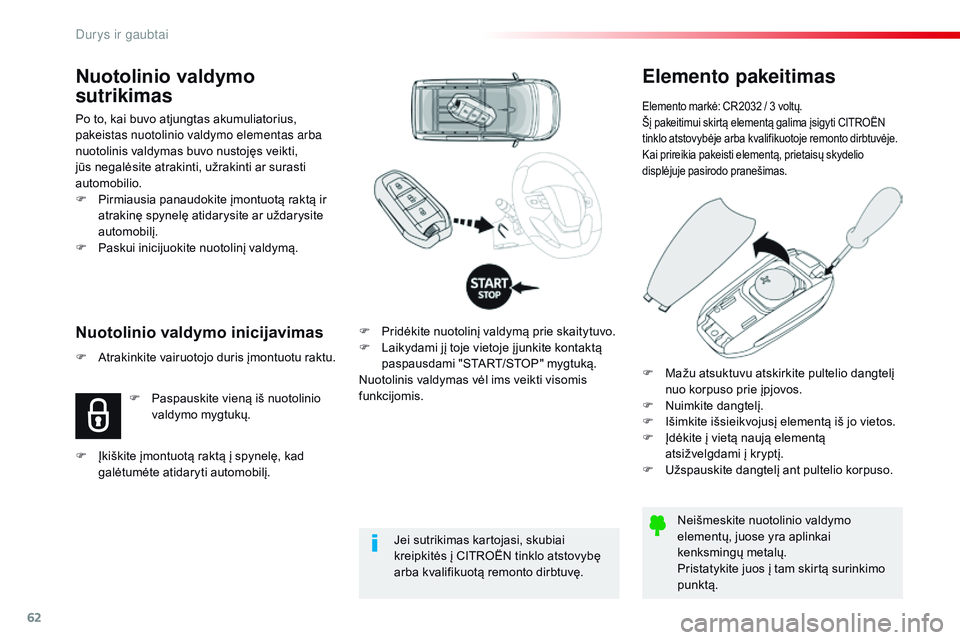

Elemento pakeitimas
Elemento markė: CR2032 / 3 voltų.
Šį pakeitimui skirtą elementą galima įsigyti CITROËN
tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Kai prireikia pakeisti elementą, prietaisų skydelio
displėjuje pasirodo pranešimas.
Neišmeskite nuotolinio valdymo
elementų, juose yra aplinkai
kenksmingų metalų.
Pristatykite juos į tam skirtą surinkimo
punktą.
F

P

ridėkite nuotolinį valdymą prie skaitytuvo.
F

L

aikydami jį toje vietoje į junkite kontaktą
paspausdami "START/STOP" mygtuką.
Nuotolinis valdymas vėl ims veikti visomis
funkcijomis.
Nuotolinio valdymo inicijavimas
Nuotolinio valdymo
sutrikimas
Po to, kai buvo atjungtas akumuliatorius,
pakeistas nuotolinio valdymo elementas arba
nuotolinis valdymas buvo nustojęs veikti,
jūs negalėsite atrakinti, užrakinti ar surasti
automobilio.
F

P
irmiausia panaudokite įmontuotą raktą ir
atrakinę spynelę atidarysite ar uždarysite
automobilį.
F

P
askui inicijuokite nuotolinį valdymą.
Jei sutrikimas kartojasi, skubiai
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
F

A
trakinkite vairuotojo duris įmontuotu raktu.F

P
aspauskite vieną iš nuotolinio
valdymo mygtukų.
F

Į
kiškite įmontuotą raktą į spynelę, kad
galėtumėte atidaryti automobilį. F

M
ažu atsuktuvu atskirkite pultelio dangtelį
nuo korpuso prie įpjovos.
F

N
uimkite dangtelį.
F

I
šimkite išsieikvojusį elementą iš jo vietos.
F

Į
dėkite į vietą naują elementą
atsižvelgdami į kryptį.
F

U
žspauskite dangtelį ant pultelio korpuso.
Durys ir gaubtai
