Wisserbladen vervangen
Voordat u een wisserblad
demonteert
Demonteren
F Til de desbetreffende ruitenwisserarm op.
F M aak het wisserblad los en verwijder het.
Monteren
F Breng het nieuwe wisserblad aan en klik het vast.
F

Z
et de ruitenwisserarm voorzichtig terug.
Na het monteren van een
wisserblad vóór
F Zet het contact aan.
F B edien nogmaals de
ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
F

B

edien de ruitenwisserschakelaar binnen
één minuut na het afzetten van het contact
om de ruitenwissers naar het midden van
de voorruit te verplaatsen.
7
Praktische informatie

270
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
TOTAL & CITROËN
Partners in prestaties en
respect voor het milieu
Innovatie voor nog betere prestaties
Sinds meer dan 40 jaar ontwikkelen de Research
& Development-teams van TOTAL voor CITROËN
smeermiddelen die geschikt zijn voor de nieuwste
technologieën die in auto’s van het merk CITROËN
worden toegepast, zowel voor wedstrijddoeleinden als
gebruik in het dagelijkse leven.
Zo kunt u rekenen op de beste prestaties van de motor.
Een optimale bescherming
van uw motor
Het gebruik van TOTAL smeermiddelen
bij het onderhoud van uw CITROËN
zorgt voor een langere levensduur en
betere prestaties van de motor, waarbij
het milieu zo min mogelijk wordt belast.
Praktische informatie

271
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
MotorkapOpenenSluiten
F Haal de motorkapsteun uit de uitsparing.
F Be vestig de motorkapsteun in de houder.
F

L
aat de motorkap voorzichtig zakken en
laat deze aan het einde van de slag in het
slot vallen.
F

T
rek aan de motorkap om te controleren of
deze goed vergrendeld is.
F

N
eem de motorkapsteun uit de houder
en bevestig deze in de uitsparing om de
motorkap geopend te houden.
Open de motorkap niet als het hard waait.
Wees bij warme motor voorzichtig met
het bedienen van de veiligheidshaak
en de motorkapsteun (kans op
brandwonden).
Gebruik
nooit een hogedrukreiniger om
de motorruimte schoon te maken: de
elektrische componenten kunnen dan
beschadigd raken. De koelventilator kan ook nog gaan
draaien nadat de motor is afgezet:
houd daarom voor werpen en kleding
uit de buur t van de ventilator.
F

B

eweeg de hendel omhoog en til de
motorkap op.
F

O

pen het portier.
F

T

rek de hendel aan de onderzijde van het
portierkader naar u toe.
Schakel het Stop&Start-systeem
altijd uit als u handelingen onder de
motorkap wilt uitvoeren, om letsel
door het automatisch activeren van de
START-stand te voorkomen.
7
Praktische informatie

272
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
* Volgens motoruitvoering.

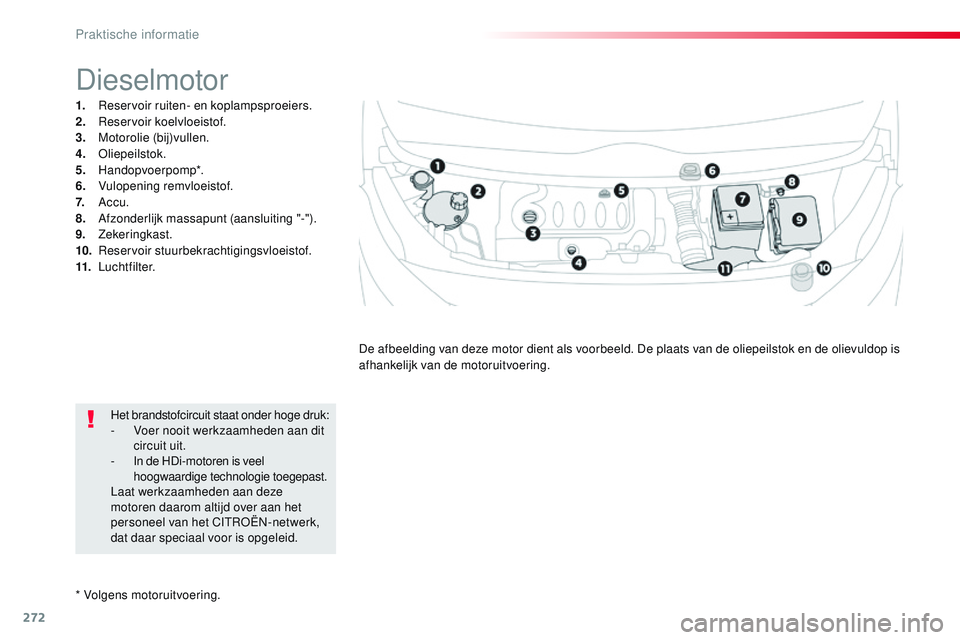

Dieselmotor
1. Reservoir ruiten- en koplampsproeiers.
2. Reservoir koelvloeistof.
3.
M

otorolie (bij)vullen.
4.
O

liepeilstok.
5.


Handopvoerpomp*.
6.
V

ulopening remvloeistof.
7.


Accu.
8.
A

fzonderlijk massapunt (aansluiting "-").
9.


Zekeringkast.
10.
R

eservoir stuurbekrachtigingsvloeistof.
11.


Luchtfilter. De afbeelding van deze motor dient als voorbeeld. De plaats van de oliepeilstok en de olievuldop is
afhankelijk van de motoruitvoering.
Het brandstofcircuit staat onder hoge druk:
-

V
oer nooit werkzaamheden aan dit
circuit uit.
-
I

n de HDi-motoren is veel
hoogwaardige technologie toegepast.
Laat werkzaamheden aan deze
motoren daarom altijd over aan het
personeel van het CITROËN-netwerk,
dat daar speciaal voor is opgeleid.
Praktische informatie

273
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016

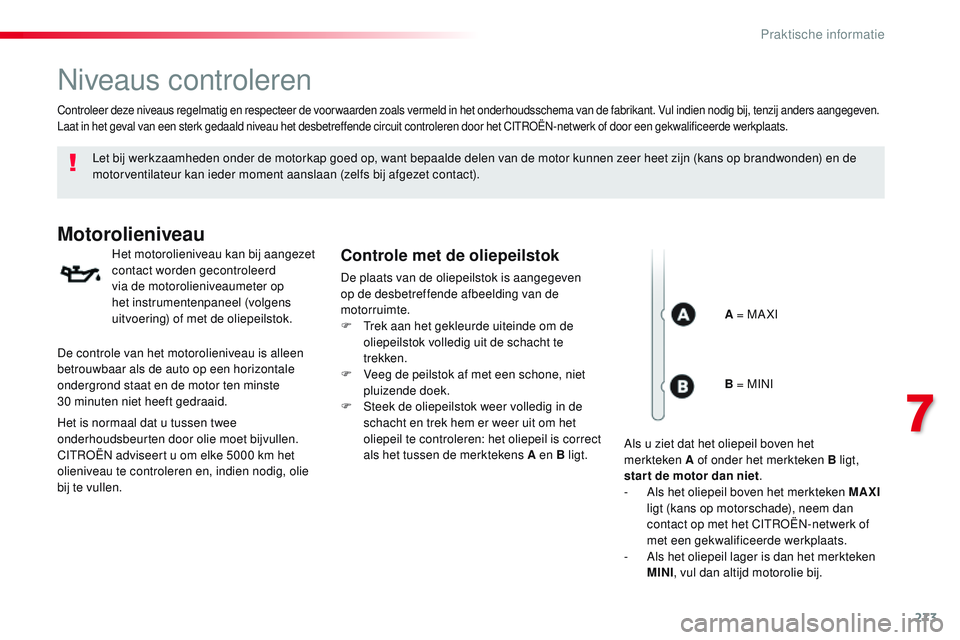

Niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.Controle met de oliepeilstok
De plaats van de oliepeilstok is aangegeven
op de desbetreffende afbeelding van de
motorruimte.
F
T
rek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F

V
eeg de peilstok af met een schone, niet
pluizende doek.
F

S
teek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt.
Controleer deze niveaus regelmatig en respecteer de voorwaarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.
A = MA XI
De controle van het motorolieniveau is alleen
betrouwbaar als de auto op een horizontale
ondergrond staat en de motor ten minste
30

minuten niet heeft gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
CITROËN adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen. B = MINI
Als u ziet dat het oliepeil boven het
merkteken


A of onder het merkteken B ligt,
star t de motor dan niet .
-

A

ls het oliepeil boven het merkteken MAXI
ligt (kans op motorschade), neem dan
contact op met het CITROËN-netwerk of
met een gekwalificeerde werkplaats.
-

A

ls het oliepeil lager is dan het merkteken
MINI , vul dan altijd motorolie bij.
7
Praktische informatie

274
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016

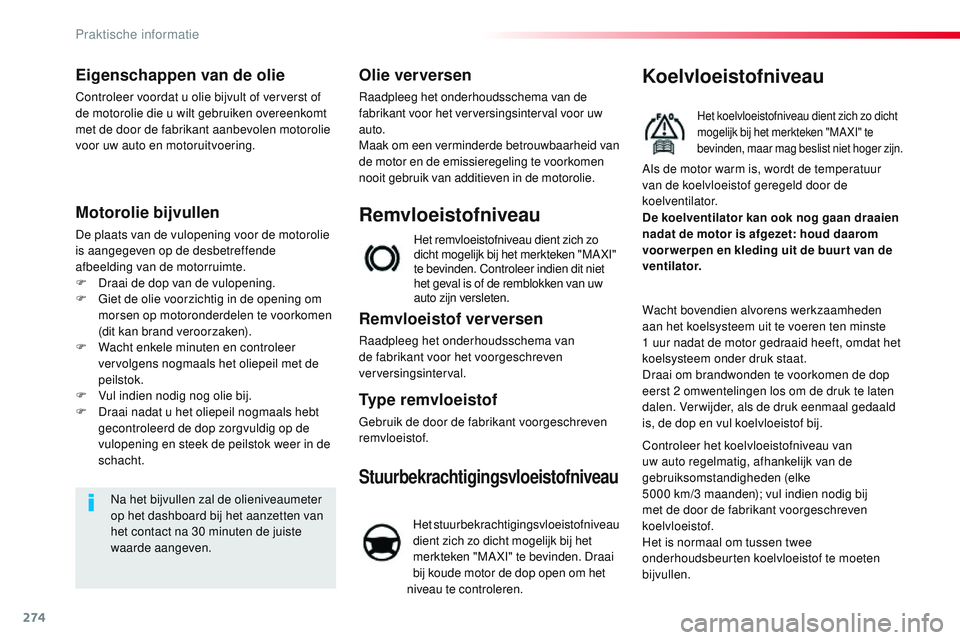

Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Motorolie bijvullen
De plaats van de vulopening voor de motorolie
is aangegeven op de desbetreffende
afbeelding van de motorruimte.
F
D
raai de dop van de vulopening.
F

G
iet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F

W
acht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F

V
ul indien nodig nog olie bij.
F

D
raai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Na het bijvullen zal de olieniveaumeter
op het dashboard bij het aanzetten van
het contact na 30 minuten de juiste
waarde aangeven.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid van
de motor en de emissieregeling te voorkomen
nooit gebruik van additieven in de motorolie.
Het remvloeistofniveau dient zich zo
dicht mogelijk bij het merkteken "MA XI"
te bevinden. Controleer indien dit niet
het geval is of de remblokken van uw
auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2 omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij. De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator. Als de motor warm is, wordt de temperatuur
van de koelvloeistof geregeld door de
koelventilator.
Controleer het koelvloeistofniveau van
uw auto regelmatig, afhankelijk van de
gebruiksomstandigheden (elke
5000 km/3 maanden); vul indien nodig bij
met de door de fabrikant voorgeschreven
koelvloeistof.
Het is normaal om tussen twee
onderhoudsbeurten koelvloeistof te moeten
bijvullen.
Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Praktische informatie

275
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
Aftappen van het systeem
Deze koelvloeistof hoeft niet ververst te
worden.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.Het controleren en bijvullen moet altijd
worden uitgevoerd bij koude motor.
Een te laag koelvloeistofniveau kan
leiden tot ernstige motorschade.
Als de buitentemperatuur hoog is, is
het raadzaam de motor, als de auto
stilstaat, 1 - 2 minuten stationair
te laten draaien om de koeling te
vergemakkelijken.
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen
zijn bijtend en schadelijk voor de
gezondheid.
Gooi afgewerkte olie en andere vloeistoffen
niet in het riool, in het water of op de grond.
Deponeer afgewerkte olie in de daarvoor
bestemde containers bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Afgewerkte producten
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau
wordt aangegeven door dit
verklikkerlampje in combinatie
met een geluidssignaal en een
melding op het display van het
instrumentenpaneel.

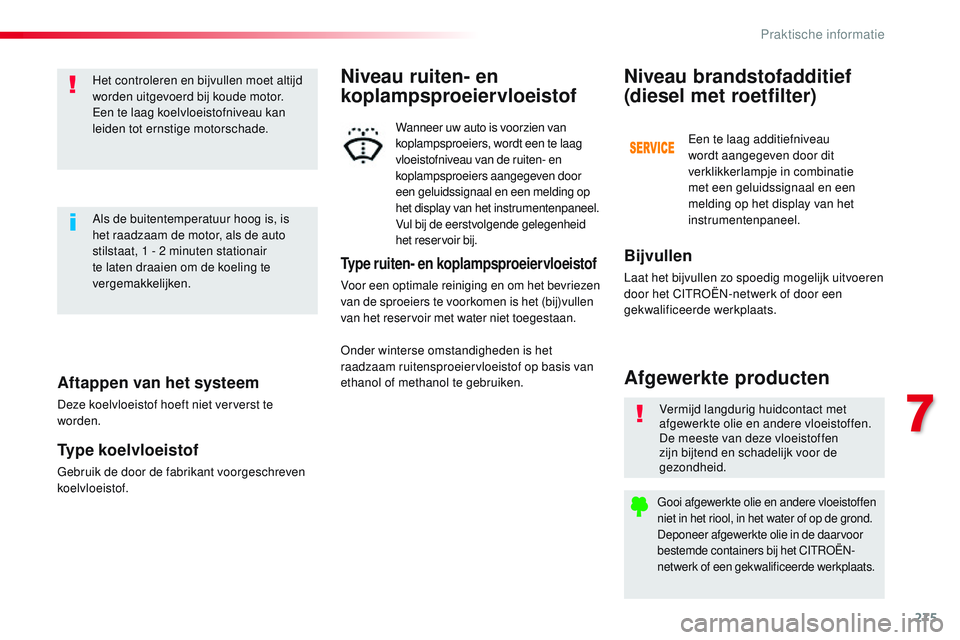

Type ruiten- en koplampsproeiervloeistof
Voor een optimale reiniging en om het bevriezen
van de sproeiers te voorkomen is het (bij)vullen
van het reservoir met water niet toegestaan.
Niveau ruiten- en
koplampsproeiervloeistof
Wanneer uw auto is voorzien van
koplampsproeiers, wordt een te laag
vloeistofniveau van de ruiten- en
koplampsproeiers aangegeven door
een geluidssignaal en een melding op
het display van het instrumentenpaneel.
Vul bij de eerstvolgende gelegenheid
het reservoir bij.
Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis van
ethanol of methanol te gebruiken.
7
Praktische informatie

276
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016

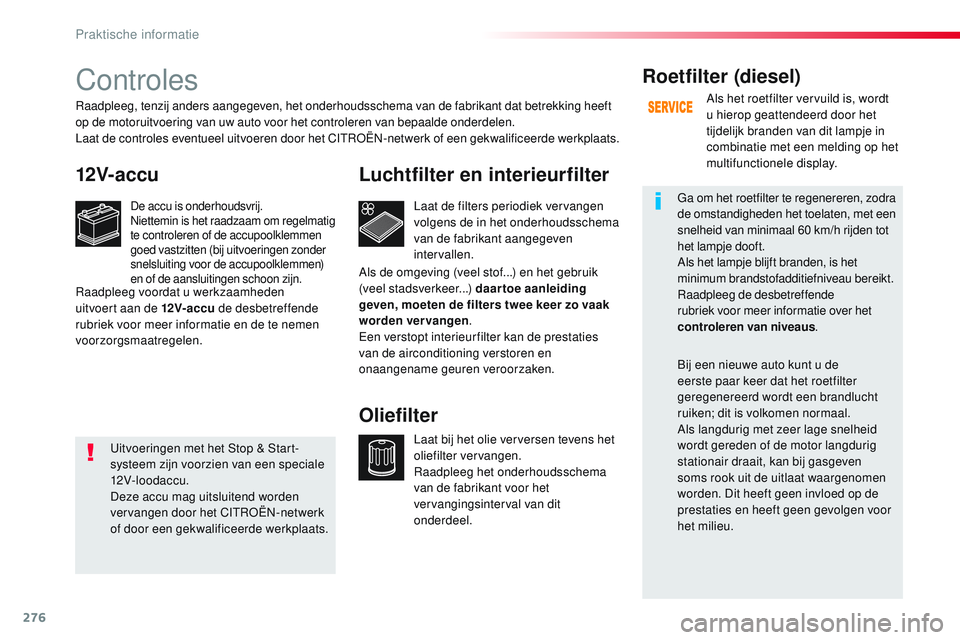

Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig
te controleren of de accupoolklemmen
goed vastzitten (bij uitvoeringen zonder
snelsluiting voor de accupoolklemmen)
en of de aansluitingen schoon zijn.Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
OliefilterRoetfilter (diesel)
Als het roetfilter vervuild is, wordt
u hierop geattendeerd door het
tijdelijk branden van dit lampje in
combinatie met een melding op het
multifunctionele display.
Ga om het roetfilter te regenereren, zodra
de omstandigheden het toelaten, met een
snelheid van minimaal 60 km/h rijden tot
het lampje dooft.
Als het lampje blijft branden, is het
minimum brandstofadditiefniveau bereikt.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
controleren van niveaus .
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft
op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.
Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde werkplaats.
Raadpleeg voordat u werkzaamheden
uitvoert aan de 12V-accu
de desbetreffende
rubriek voor meer informatie en de te nemen
voorzorgsmaatregelen. Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het CITROËN-netwerk
of door een gekwalificeerde werkplaats.
Praktische informatie

277
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel korte
ritten. Hierdoor kan het noodzakelijk
Remblokken
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijven
Gebruik uitsluitend door CITROËN
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt CITROËN specifieke
producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door,
worden afgesteld.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
blijken om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Elektronisch gestuurde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
7
Praktische informatie

278
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016

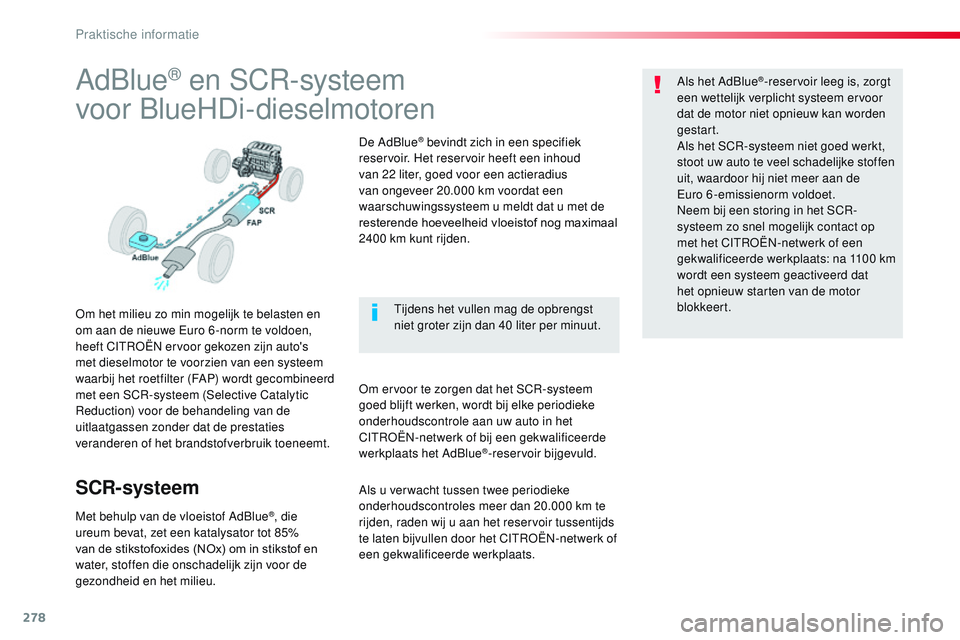

AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft CITROËN ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van de vloeistof AdBlue®, die
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. De AdBlue
® bevindt zich in een specifiek
reservoir. Het reservoir heeft een inhoud
van 22 liter, goed voor een actieradius
van ongeveer 20.000 km voordat een
waarschuwingssysteem u meldt dat u met de
resterende hoeveelheid vloeistof nog maximaal
2400 km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
CITROËN-netwerk of bij een gekwalificeerde
werkplaats het AdBlue
®-reservoir bijgevuld. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de
Euro


6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het CITROËN-netwerk of een
gekwalificeerde werkplaats: na 1100
km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
Tijdens het vullen mag de opbrengst
niet groter zijn dan 40 liter per minuut.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000 km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Praktische informatie
