CITROEN JUMPER SPACETOURER 2017 Instructieboekjes (in Dutch)

279
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
Bijvullen van AdBlue®
Het AdBlue®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door een
waarschuwing (verklikkerlampjes en melding) op
wordt geattendeerd.
Dit kunt u laten uitvoeren door het CITROËN-
netwerk of door een gekwalificeerde werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.
Gebruiksvoorschriften
Bewaar AdBlue® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Gebruik uitsluitend AdBlue
® die aan de norm
ISO 22241 voldoet.
Verdun de AdBlue
® nooit met water.
Giet nooit AdBlue® in de brandstoftank.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het bijvullen.
De flacons met een inhoud van 1,89 liter
(1/2

gallon) zijn verkrijgbaar bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
AdBlue
® is een oplossing op ureumbasis.
Deze vloeistof is onontvlambaar, kleurloos en
geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15 minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue
® wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Belangrijk
Als het AdBlue
®-reservoir van uw auto
helemaal leeg is (dit wordt aangegeven
door de waarschuwingsmeldingen en
u kunt in dat geval de motor niet meer
starten) moet u het reservoir vullen met
minimaal 3,8 liter additief (twee flacons
van 1,89 liter).
7
Praktische informatie

280
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016

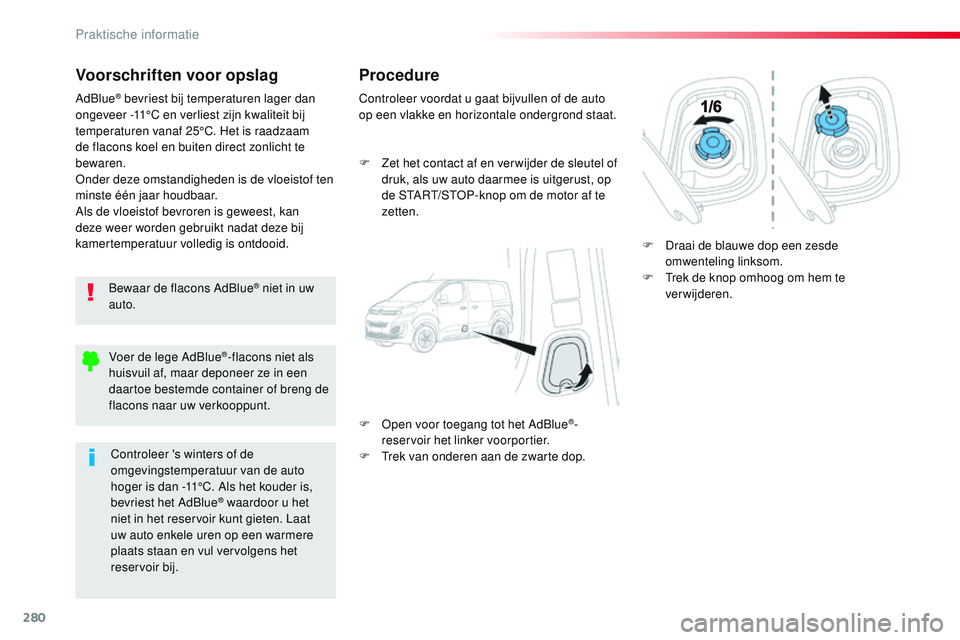

Voorschriften voor opslag
Bewaar de flacons AdBlue® niet in uw
auto.
AdBlue
® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is de vloeistof ten
minste één jaar houdbaar.
Als de vloeistof bevroren is geweest, kan
deze weer worden gebruikt nadat deze bij
kamertemperatuur volledig is ontdooid.
Procedure
Controleer voordat u gaat bijvullen of de auto
op een vlakke en horizontale ondergrond staat.
F

Z
et het contact af en ver wijder de sleutel of
druk, als uw auto daarmee is uitgerust, op
de START/STOP-knop om de motor af te
zetten.
F

O
pen voor toegang tot het AdBlue
®-
reservoir het linker voorportier.
F

T

rek van onderen aan de zwarte dop. F

D
raai de blauwe dop een zesde
omwenteling linksom.
F
T
rek de knop omhoog om hem te
verwijderen.
Voer de lege AdBlue
®-flacons niet als
huisvuil af, maar deponeer ze in een
daartoe bestemde container of breng de
flacons naar uw verkooppunt.
Controleer 's winters of de
omgevingstemperatuur van de auto
hoger is dan -11°C. Als het kouder is,
bevriest het AdBlue
® waardoor u het
niet in het reservoir kunt gieten. Laat
uw auto enkele uren op een warmere
plaats staan en vul vervolgens het
reservoir bij.
Praktische informatie

281
Spacetourer-VP_nl_Chap07_info-pratiques_ed01-2016
F Veeg nadat u de flacon leeg hebt gegoten met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir. Spoel gemorst additief onmiddellijk weg
met koud water of veeg het weg met
een vochtige doek.
Als het additief is gekristalliseerd,
ver wijder het dan met een spons en
warm water.
F
B
reng de blauwe dop aan op de vulopening
van het reservoir en draai de dop een
zesde omwenteling rechtsom tot hij stuit. Belangrijk:
als u additief hebt
bijgevuld nadat het reservoir leeg
is geraakt , aangegeven door de
melding " Vul brandstof- additief bij:
Starten geblokkeerd", dient u ongeveer
5 minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurdersportier te openen, de
auto te ontgrendelen, de sleutel in
het contactslot te steken of de sleutel
van het "Keyless entr y and star t"-
systeem in het interieur te leggen.
Zet vervolgens het contact aan en start
na 10 seconden wachten de motor.
F
P
ak een flacon AdBlue
®. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reservoir van uw auto giet.
Bevriezing van AdBlue
®
AdBlue® bevriest bij temperaturen lager
dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden. F
B reng de zwarte afdekplaat van bovenaf
aan.
F

S
luit het portier.
7
Praktische informatie

282
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Gevarendriehoek (opbergen)
Voordat u uit de auto stapt om de
gevarendriehoek uit te vouwen en te plaatsen
moet u de alarmknipperlichten inschakelen en
uw reflecterende veiligheidsvest aantrekken.
Deze veiligheidsuitrusting vormt een aanvulling op de
alarmknipperlichten.
Elke auto moet zijn voorzien van een gevarendriehoek.Op de weg plaatsen van de
gevarendriehoek
Raadpleeg voor het uit- en invouwen van de
gevarendriehoek de gebruiksaanwijzing van de
fabrikant. F
P
laats de gevarendriehoek achter de auto,
houd u daarbij aan de ter plaatse geldende
regels.
De gevarendriehoek is als accessoire
leverbaar. Neem hiervoor contact op
met het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Gereedschapskist
To e g a n g
De gereedschapskist bevindt zich onder de
linker voorstoel.
De stangen 1 en 2 zorgen ervoor
dat de gereedschapskist niet uit zijn
behuizing kan komen als hij niet goed is
vastgezet.
Storingen verhelpen

283
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

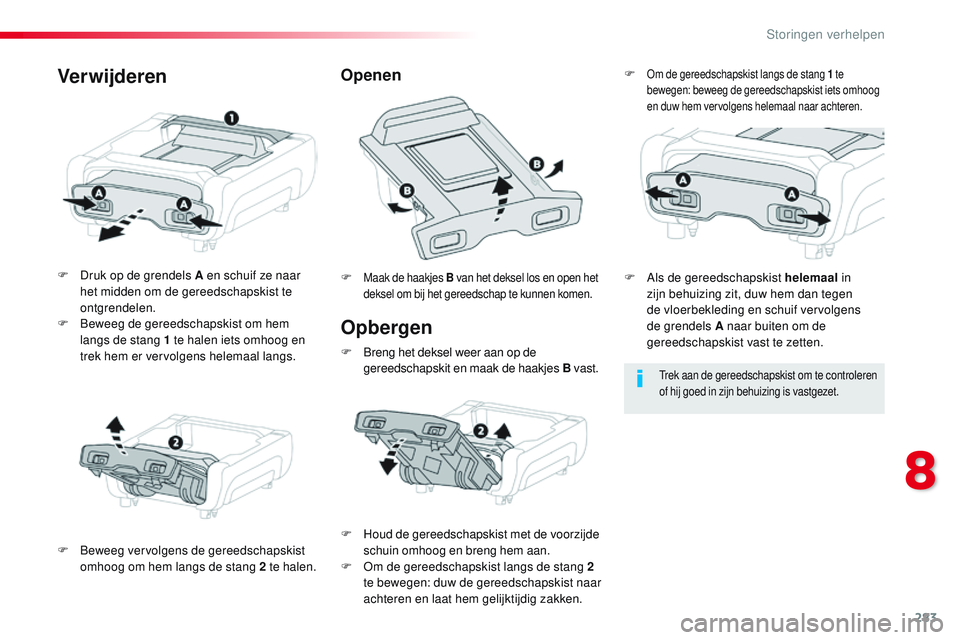

Opbergen
F Druk op de grendels A en schuif ze naar het midden om de gereedschapskist te
ontgrendelen.
F

B
eweeg de gereedschapskist om hem
langs de stang 1 te halen iets omhoog en
trek hem er vervolgens helemaal langs.
F

B
eweeg vervolgens de gereedschapskist
omhoog om hem langs de stang 2 te halen. F
Maak de haakjes B van het deksel los en open het
deksel om bij het gereedschap te kunnen komen.
OpenenVerwijderen
Trek aan de gereedschapskist om te controleren
of hij goed in zijn behuizing is vastgezet.
F Houd de gereedschapskist met de voorzijde schuin omhoog en breng hem aan.
F

O
m de gereedschapskist langs de stang 2
te bewegen: duw de gereedschapskist naar
achteren en laat hem gelijktijdig zakken. F

Om de gereedschapskist langs de stang 1
te
bewegen: beweeg de gereedschapskist iets omhoog
en duw hem vervolgens helemaal naar achteren.
F Breng het deksel weer aan op de gereedschapskit en maak de haakjes B vast.F

A
ls de gereedschapskist helemaal
in
zijn behuizing zit, duw hem dan tegen
de vloerbekleding en schuif vervolgens
de grendels A naar buiten om de
gereedschapskist vast te zetten.
8
Storingen verhelpen

284
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Bij auto's met een
bandenreparatieset
1. 12V-compressor. D
e compressor bevat een
afdichtingsproduct voor het tijdelijk
repareren van een band. Bovendien kan
hiermee de bandenspanning worden
geregeld.
2.
S

leepoog.
Bij auto's met een
reservewiel
1. Wielsleutel. H
iermee kunnen de wielbouten worden
ver wijderd en kan de krik worden uit- en
ingedraaid.
2.
Kri

k.
H

iermee kan de auto worden opgekrikt.
3.
G

ereedschap voor het ver wijderen van
sier-/wieldoppen.
H

iermee kunnen, indien aanwezig, de
sierdoppen van de wielbouten van een
lichtmetalen velg of de wieldop van een
stalen velg worden verwijderd.
4.
D

op voor het verwijderen van slotbouten.
H

iermee kunnen met behulp van de
wielsleutel de speciale slotbouten worden
verwijderd.
5.


Sleepoog. Dit gereedschap is specifiek voor
uw auto en is afhankelijk van de
uitrusting. Gebruik het niet voor andere
doeleinden.
Storingen verhelpen

285
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

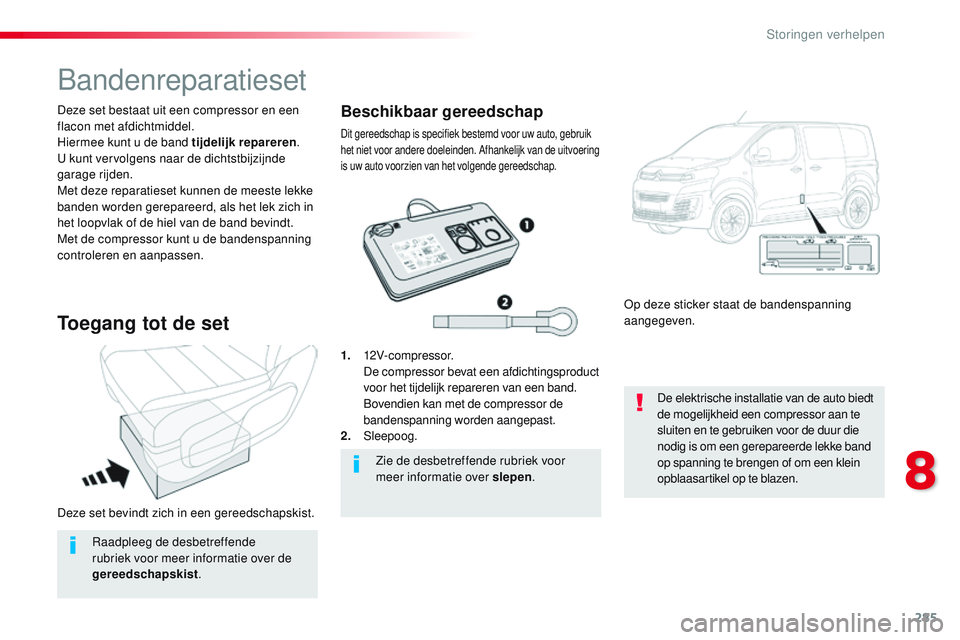

Deze set bevindt zich in een gereedschapskist. Deze set bestaat uit een compressor en een
flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren.
U kunt vervolgens naar de dichtstbijzijnde
garage rijden.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.
Met de compressor kunt u de bandenspanning
controleren en aanpassen.
Bandenreparatieset
Toegang tot de set
1. 12V-compressor. D
e compressor bevat een afdichtingsproduct
voor het tijdelijk repareren van een band.
Bovendien kan met de compressor de
bandenspanning worden aangepast.
2.
S

leepoog. Op deze sticker staat de bandenspanning
aangegeven.
De elektrische installatie van de auto biedt
de mogelijkheid een compressor aan te
sluiten en te gebruiken voor de duur die
nodig is om een gerepareerde lekke band
op spanning te brengen of om een klein
opblaasartikel op te blazen.
Zie de desbetreffende rubriek voor
meer informatie over slepen
.
Beschikbaar gereedschap
Dit gereedschap is specifiek bestemd voor uw auto, gebruik
het niet voor andere doeleinden. Afhankelijk van de uitvoering
is uw auto voorzien van het volgende gereedschap.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
gereedschapskist.
8
Storingen verhelpen

286
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

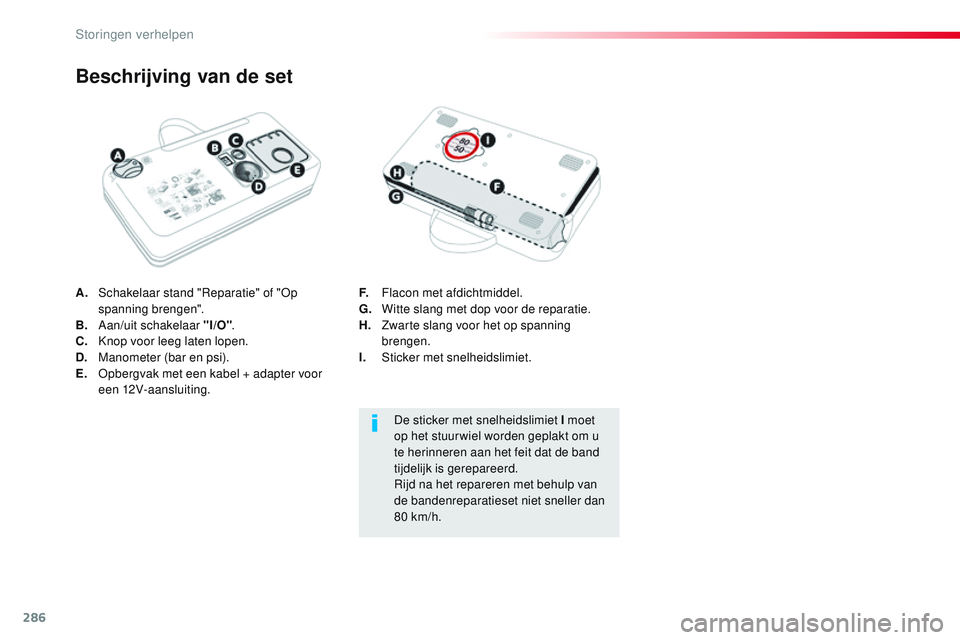

A. Schakelaar stand "Reparatie" of "Op spanning brengen".
B.
A

an/uit schakelaar "I/O" .
C.
K

nop voor leeg laten lopen.
D.
M

anometer (bar en psi).
E.
O

pbergvak met een kabel + adapter voor
een 12V-aansluiting.
Beschrijving van de set
F. Flacon met afdichtmiddel.
G. W itte slang met dop voor de reparatie.
H.
Z

warte slang voor het op spanning
brengen.
I.
S

ticker met snelheidslimiet.De sticker met snelheidslimiet I moet
op het stuur wiel worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren met behulp van
de bandenreparatieset niet sneller dan
80 km/h.
Storingen verhelpen

287
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Reparatiemethode
1. Afdichting van het lek
F Rol de witte slang G volledig uit.
F D raai de dop van de witte slang los.
F

S
luit de witte slang aan op het ventiel van
de lekke band. F
S luit de stekker van de compressor aan op
de 12V-aansluiting in de auto.
F

S
tart de motor en laat deze draaien.
Let op: dit product is schadelijk bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.
Ver wijder het voor werp dat de lekkage
heeft veroorzaakt niet uit de band.
Schakel de compressor niet in voordat
de witte slang is aangesloten op het
ventiel van de band: het afdichtmiddel
wordt anders buiten de band gespoten.
F

Z

et het contact af.
F

Ze

t de schakelaar A in de stand
"Reparatie".
F

C

ontroleer of de schakelaar B in de
stand

"O" staat.
8
Storingen verhelpen

288
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

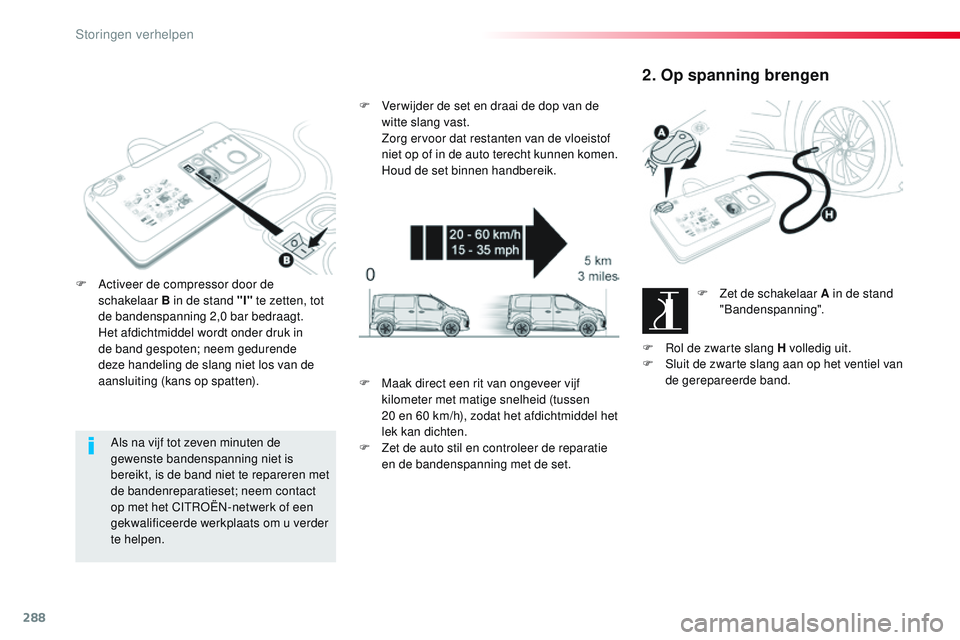

Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren met
de bandenreparatieset; neem contact
op met het CITROËN-netwerk of een
gekwalificeerde werkplaats om u verder
te helpen.
F

A

ctiveer de compressor door de
schakelaar B in de stand "I" te zetten, tot
de bandenspanning 2,0 bar bedraagt.
H

et afdichtmiddel wordt onder druk in
de band gespoten; neem gedurende
deze handeling de slang niet los van de
aansluiting (kans op spatten). F
V
er wijder de set en draai de dop van de
witte slang vast.
Z
org ervoor dat restanten van de vloeistof
niet op of in de auto terecht kunnen komen.
Houd de set binnen handbereik.
2. Op spanning brengen
F Zet de schakelaar A in de stand "Bandenspanning".
F

R

ol de zwarte slang H volledig uit.
F

S

luit de zwarte slang aan op het ventiel van
de gerepareerde band.
F

M

aak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen
20

en 60 km/h), zodat het afdichtmiddel het
lek kan dichten.
F

Z

et de auto stil en controleer de reparatie
en de bandenspanning met de set.
Storingen verhelpen
