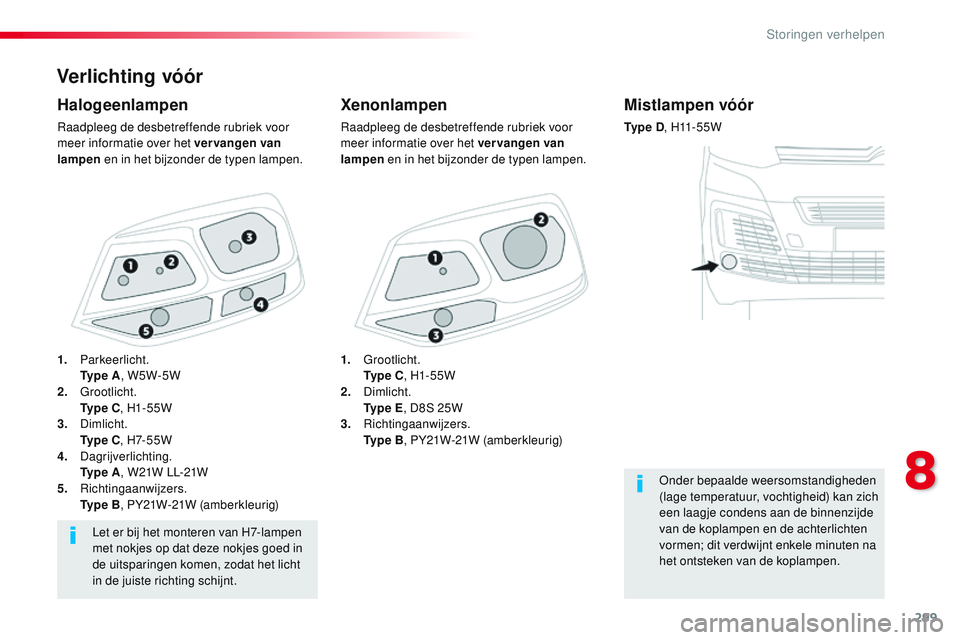

Verlichting vóór
Xenonlampen
Raadpleeg de desbetreffende rubriek voor
meer informatie over het vervangen van
lampen en in het bijzonder de typen lampen.
Halogeenlampen
Raadpleeg de desbetreffende rubriek voor
meer informatie over het vervangen van
lampen en in het bijzonder de typen lampen.
Let er bij het monteren van H7-lampen
met nokjes op dat deze nokjes goed in
de uitsparingen komen, zodat het licht
in de juiste richting schijnt.
Mistlampen vóór
Ty p e D , H11 - 5 5 W
Onder bepaalde weersomstandigheden
(lage temperatuur, vochtigheid) kan zich
een laagje condens aan de binnenzijde
van de koplampen en de achterlichten
vormen; dit verdwijnt enkele minuten na
het ontsteken van de koplampen.
1.


Grootlicht.
Ty

p e C , H1- 55W
2.
D

imlicht.
Ty

p e E , D8S 25W
3.


Richtingaanwijzers.
Ty

p e B , PY21W-21W (amberkleurig)
1.


Parkeerlicht.
Ty

p e A , W5W-5W
2.
G

rootlicht.
Ty

p e C , H1- 55W
3.


Dimlicht.
Ty

p e C , H7- 5 5 W
4.
D

agrijverlichting.
Ty

p e A , W21W LL-21W
5.


Richtingaanwijzers.
Ty

p e B , PY21W-21W (amberkleurig)
8
Storingen verhelpen

300
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

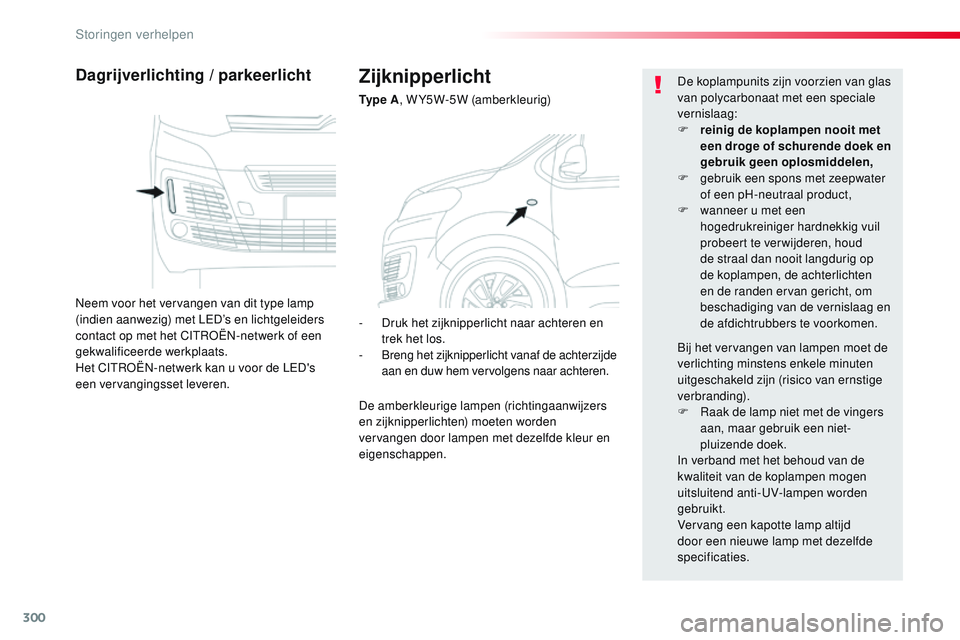

Zijknipperlicht
Ty p e A, W Y5W-5W (amberkleurig)
Dagrijverlichting / parkeerlicht
Neem voor het vervangen van dit type lamp
(indien aanwezig) met LED’s en lichtgeleiders
contact op met het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Het CITROËN-netwerk kan u voor de LED's
een vervangingsset leveren. De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:
F

r
einig de koplampen nooit met
een droge of schurende doek en
gebruik geen oplosmiddelen,
F
g
ebruik een spons met zeepwater
of een pH-neutraal product,
F
w
anneer u met een
hogedrukreiniger hardnekkig vuil
probeert te verwijderen, houd
de straal dan nooit langdurig op
de koplampen, de achterlichten
en de randen ervan gericht, om
beschadiging van de vernislaag en
de afdichtrubbers te voorkomen.
Bij het vervangen van lampen moet de
verlichting minstens enkele minuten
uitgeschakeld zijn (risico van ernstige
verbranding).
F

R
aak de lamp niet met de vingers
aan, maar gebruik een niet-
pluizende doek.
In verband met het behoud van de
kwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden
gebruikt.
Vervang een kapotte lamp altijd
door een nieuwe lamp met dezelfde
specificaties.
-

D
ruk het zijknipperlicht naar achteren en
trek het los.
-
B

reng het zijknipperlicht vanaf de achterzijde
aan en duw hem vervolgens naar achteren.
De amberkleurige lampen (richtingaanwijzers
en zijknipperlichten) moeten worden
vervangen door lampen met dezelfde kleur en
eigenschappen.
Storingen verhelpen

301
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Zorg er bij het monteren voor dat de
stekker en de lamp goed in de lichtunit
worden vastgeklikt.

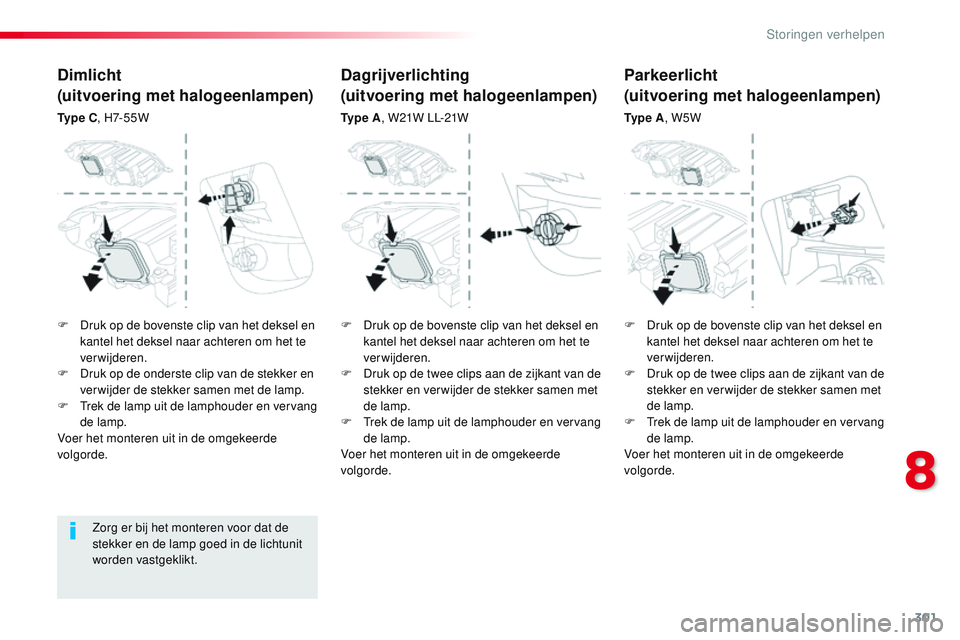

Dimlicht
(uitvoering met halogeenlampen)
Ty p e C, H7- 5 5 W
Dagrijverlichting
(uitvoering met halogeenlampen)
Ty p e A , W21W LL-21W
Parkeerlicht
(uitvoering met halogeenlampen)
Ty p e A, W5W
F

D

ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D

ruk op de onderste clip van de stekker en
ver wijder de stekker samen met de lamp.
F

T

rek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde. F

D

ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D

ruk op de twee clips aan de zijkant van de
stekker en ver wijder de stekker samen met
de lamp.
F

T

rek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde. F

D
ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D
ruk op de twee clips aan de zijkant van de
stekker en ver wijder de stekker samen met
de lamp.
F

T
rek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
8
Storingen verhelpen

302
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Let op het gedeelte achter de
rechter lamp, dat zo heet kan zijn
dat u zich eraan kunt branden
(ontluchtingsleidingen).Als een verklikkerlampje (rechts of
links) van de richtingaanwijzers sneller
knippert, is een van de lampen aan de
desbetreffende zijde defect.
Richtingaanwijzers
(uitvoering met halogeenlampen)
Ty p e B
, PY21W-21W (amber)

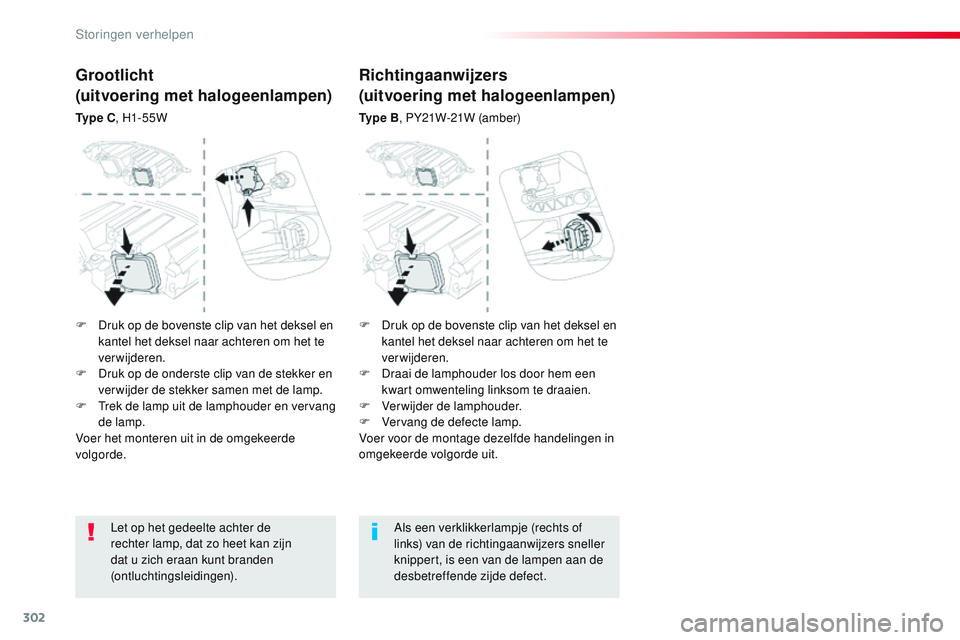

Grootlicht
(uitvoering met halogeenlampen)
Ty p e C, H1- 55W
F
D
ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D
ruk op de onderste clip van de stekker en
ver wijder de stekker samen met de lamp.
F

T
rek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde. F

D
ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D
raai de lamphouder los door hem een
kwart omwenteling linksom te draaien.
F

V
erwijder de lamphouder.
F

V
ervang de defecte lamp.
Voer voor de montage dezelfde handelingen in
omgekeerde volgorde uit.
Storingen verhelpen

303
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

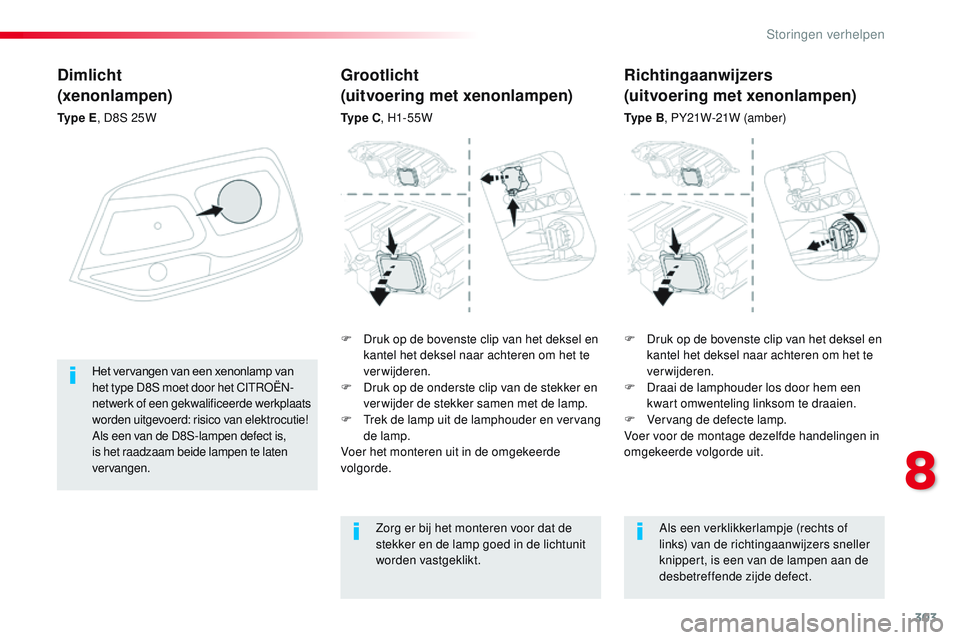

Dimlicht
(xenonlampen)
Ty p e E, D8S 25W
F
D
ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D
raai de lamphouder los door hem een
kwart omwenteling linksom te draaien.
F

V
ervang de defecte lamp.
Voer voor de montage dezelfde handelingen in
omgekeerde volgorde uit.
Het vervangen van een xenonlamp van
het type D8S moet door het CITROËN-
netwerk of een gekwalificeerde werkplaats
worden uitgevoerd: risico van elektrocutie!
Als een van de D8S-lampen defect is,
is het raadzaam beide lampen te laten
vervangen.
Grootlicht
(uitvoering met xenonlampen)
Ty p e C
, H1- 55W
Zorg er bij het monteren voor dat de
stekker en de lamp goed in de lichtunit
worden vastgeklikt. Als een verklikkerlampje (rechts of
links) van de richtingaanwijzers sneller
knippert, is een van de lampen aan de
desbetreffende zijde defect.
Richtingaanwijzers
(uitvoering met xenonlampen)
Ty p e B
, PY21W-21W (amber)
F

D

ruk op de bovenste clip van het deksel en
kantel het deksel naar achteren om het te
verwijderen.
F

D

ruk op de onderste clip van de stekker en
ver wijder de stekker samen met de lamp.
F

T

rek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
8
Storingen verhelpen

304
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

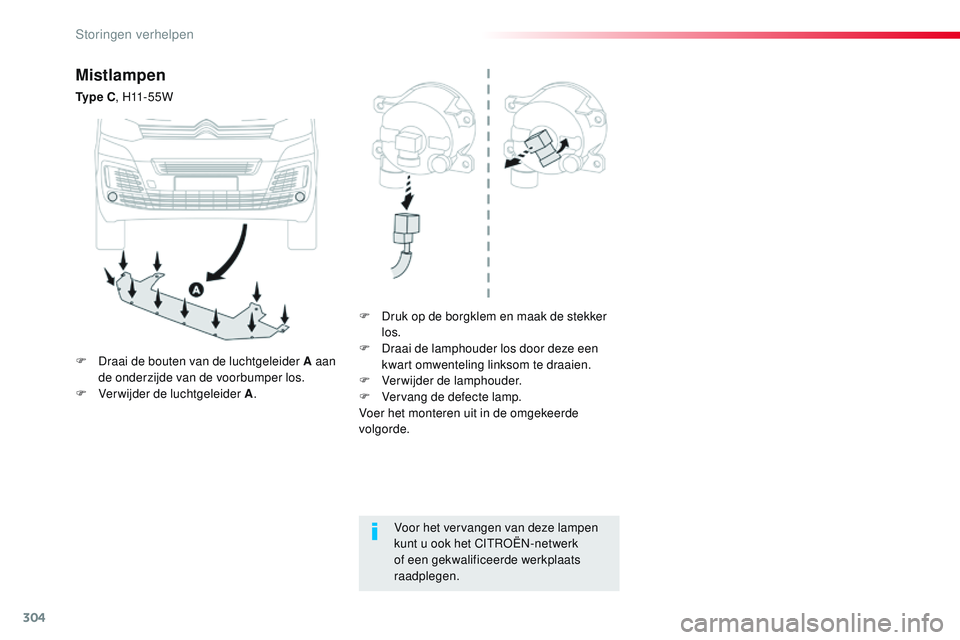

Mistlampen
Ty p e C, H11 - 5 5 W
F
D
ruk op de borgklem en maak de stekker
los.
F

D
raai de lamphouder los door deze een
kwart omwenteling linksom te draaien.
F

V
erwijder de lamphouder.
F

V
ervang de defecte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het vervangen van deze lampen
kunt u ook het CITROËN-netwerk
of een gekwalificeerde werkplaats
raadplegen.
F

D
raai de bouten van de luchtgeleider A aan
de onderzijde van de voorbumper los.
F

V
erwijder de luchtgeleider A .
Storingen verhelpen

305
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

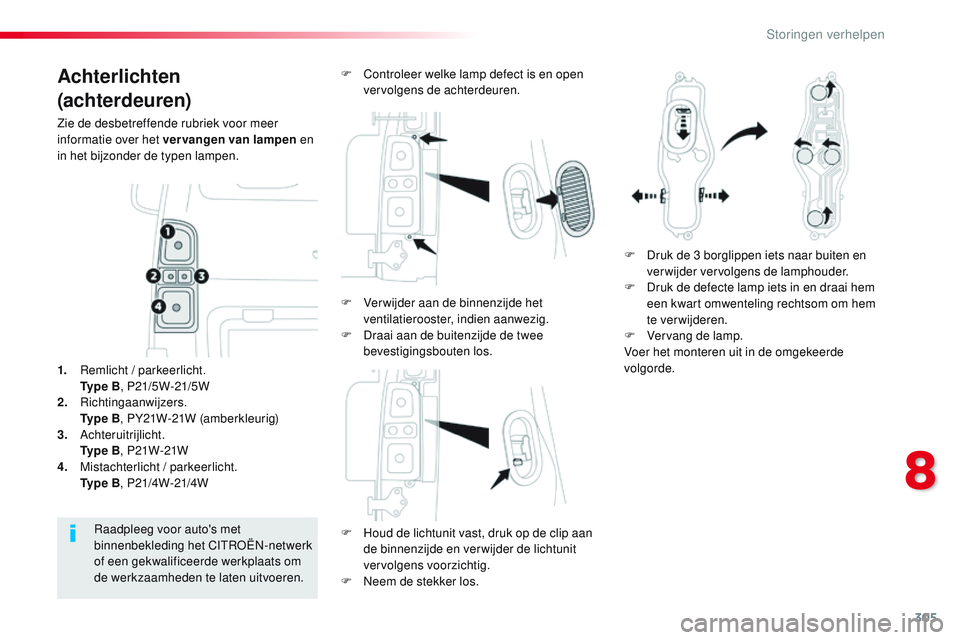

Achterlichten
(achterdeuren)
Zie de desbetreffende rubriek voor meer
informatie over het vervangen van lampen en
in het bijzonder de typen lampen.
F

H
oud de lichtunit vast, druk op de clip aan
de binnenzijde en verwijder de lichtunit
vervolgens voorzichtig.
F

N
eem de stekker los.
Raadpleeg voor auto's met
binnenbekleding het CITROËN-netwerk
of een gekwalificeerde werkplaats om
de werkzaamheden te laten uitvoeren.
1.
R

emlicht / parkeerlicht.
Ty

p e B, P21/5W-21/5W
2.
R

ichtingaanwijzers.
Ty

p e B, PY21W-21W (amberkleurig)
3.


Achteruitrijlicht.
Ty

p e B, P21W-21W
4.
M

istachterlicht / parkeerlicht.
Ty

p e B, P21/4W-21/4W F

C
ontroleer welke lamp defect is en open
vervolgens de achterdeuren.
F
D
ruk de 3 borglippen iets naar buiten en
verwijder vervolgens de lamphouder.
F

D
ruk de defecte lamp iets in en draai hem
een kwart omwenteling rechtsom om hem
te verwijderen.
F

V
ervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
F

V
erwijder aan de binnenzijde het
ventilatierooster, indien aanwezig.
F

D
raai aan de buitenzijde de twee
bevestigingsbouten los.
8
Storingen verhelpen

306
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Kentekenplaatsverlichting
(achterdeuren)
Ty p e A, W5W-5W
F

V

er wijder de kunststof kap met behulp van
een kleine schroevendraaier.
F

S

teek een schroevendraaier door de
opening en druk de lamp naar buiten.
F

M

aak de stekker los.
F

V

erwijder de lamp.
F

D

raai de lamphouder los door hem een
kwart omwenteling linksom te draaien.
F

V

ervang de defecte lamp.
Druk op de lamp tot hij vastklikt om hem weer
te bevestigen.

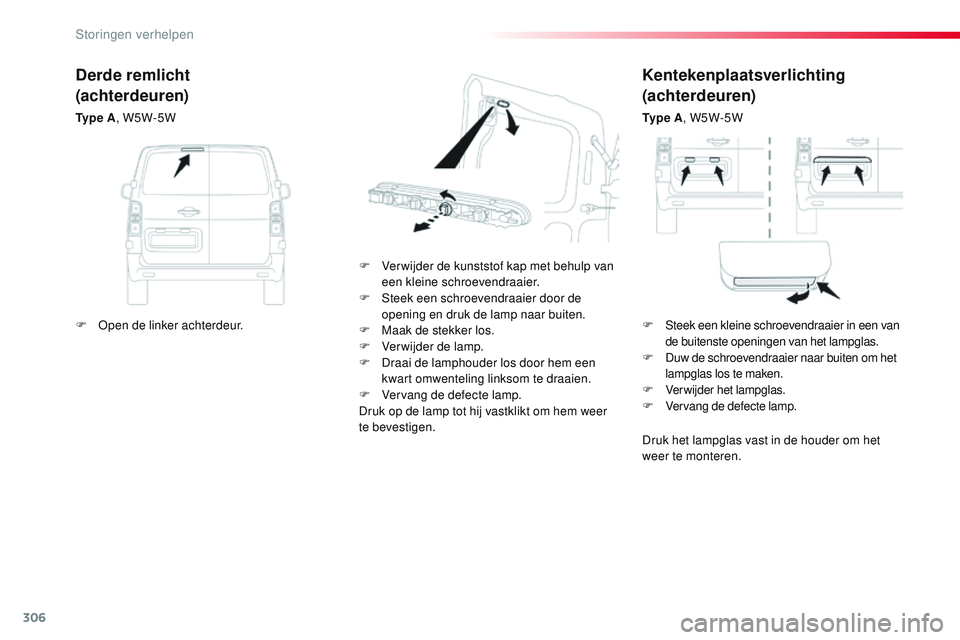

Derde remlicht
(achterdeuren)
Ty p e A , W5W-5W
Druk het lampglas vast in de houder om het
weer te monteren.
F

O
pen de linker achterdeur. F

S
teek een kleine schroevendraaier in een van
de buitenste openingen van het lampglas.
F

D
uw de schroevendraaier naar buiten om het
lampglas los te maken.
F

V
erwijder het lampglas.
F

V
ervang de defecte lamp.
Storingen verhelpen

307
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

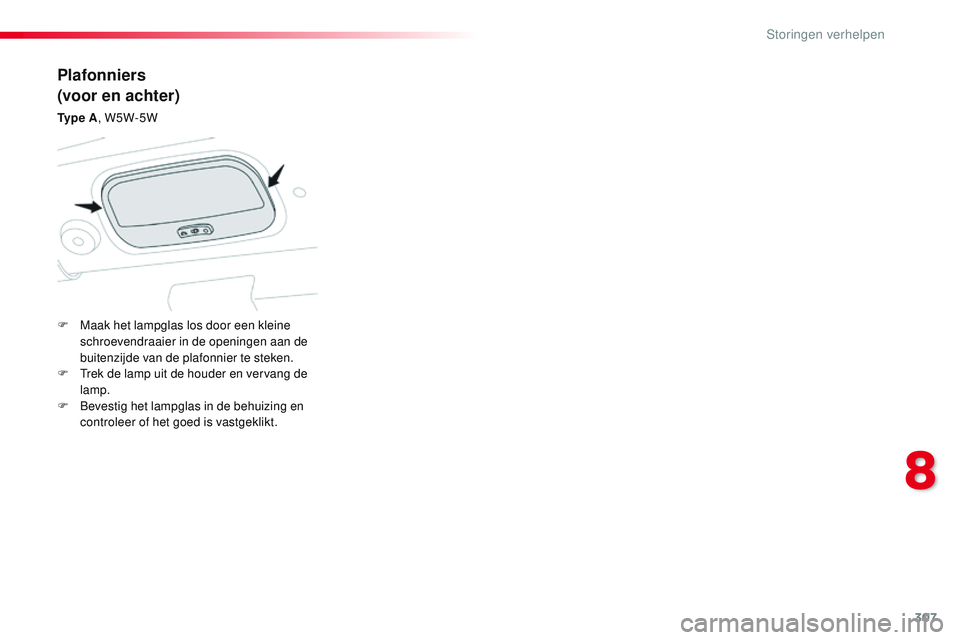

Plafonniers
(voor en achter)
Ty p e A, W5W-5W
F
M
aak het lampglas los door een kleine
schroevendraaier in de openingen aan de
buitenzijde van de plafonnier te steken.
F

T
rek de lamp uit de houder en vervang de
lamp.
F

B
evestig het lampglas in de behuizing en
controleer of het goed is vastgeklikt.
8
Storingen verhelpen

308
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

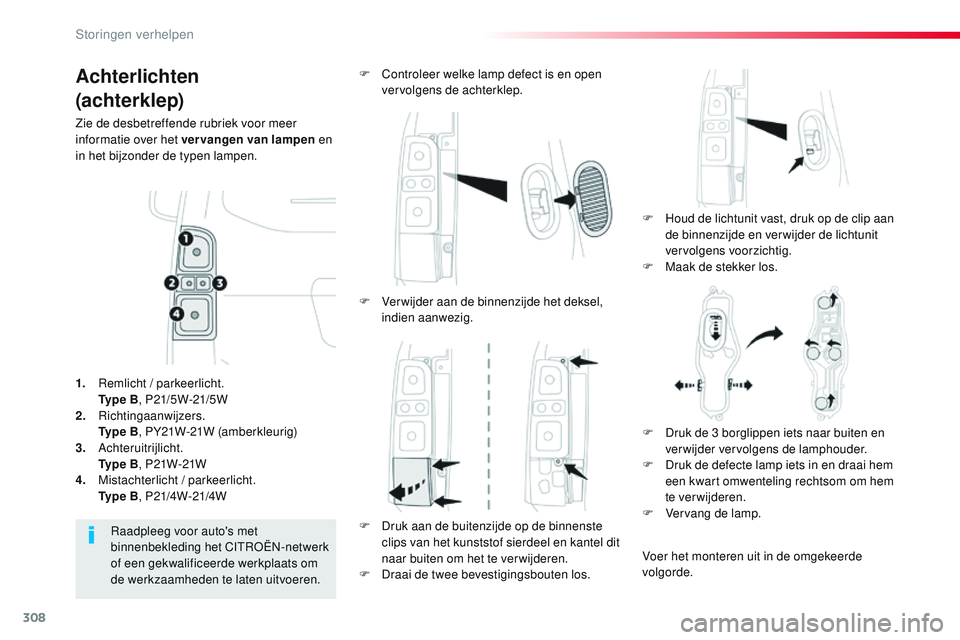

Achterlichten
(achterklep)
Zie de desbetreffende rubriek voor meer
informatie over het vervangen van lampen en
in het bijzonder de typen lampen.
F

H
oud de lichtunit vast, druk op de clip aan
de binnenzijde en verwijder de lichtunit
vervolgens voorzichtig.
F

M
aak de stekker los.
F

C
ontroleer welke lamp defect is en open
vervolgens de achterklep.
Raadpleeg voor auto's met
binnenbekleding het CITROËN-netwerk
of een gekwalificeerde werkplaats om
de werkzaamheden te laten uitvoeren.
1.
R

emlicht / parkeerlicht.
Ty

p e B, P21/5W-21/5W
2.
R

ichtingaanwijzers.
Ty

p e B, PY21W-21W (amberkleurig)
3.


Achteruitrijlicht.
Ty

p e B, P21W-21W
4.
M

istachterlicht / parkeerlicht.
Ty

p e B, P21/4W-21/4W F

V
erwijder aan de binnenzijde het deksel,
indien aanwezig.
F

D
ruk aan de buitenzijde op de binnenste
clips van het kunststof sierdeel en kantel dit
naar buiten om het te ver wijderen.
F

D
raai de twee bevestigingsbouten los.F

D
ruk de 3 borglippen iets naar buiten en
verwijder vervolgens de lamphouder.
F

D
ruk de defecte lamp iets in en draai hem
een kwart omwenteling rechtsom om hem
te verwijderen.
F

V
ervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Storingen verhelpen
