CITROEN JUMPER SPACETOURER 2017 Instructieboekjes (in Dutch)

289
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

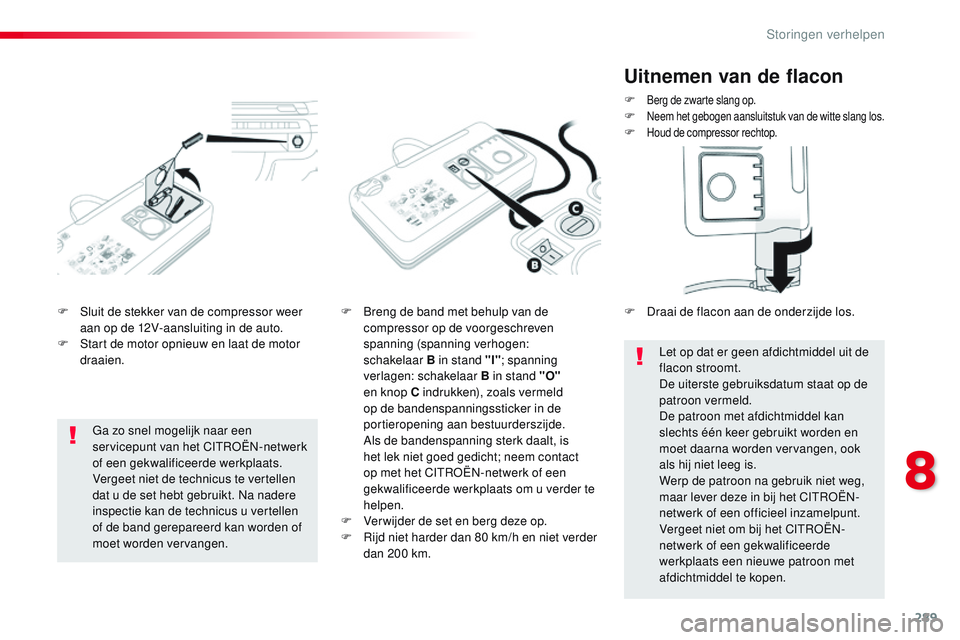

F Sluit de stekker van de compressor weer aan op de 12V-aansluiting in de auto.
F

S
tart de motor opnieuw en laat de motor
draaien. F
B reng de band met behulp van de
compressor op de voorgeschreven
spanning (spanning verhogen:
schakelaar B in stand "I" ; spanning
verlagen: schakelaar B in stand "O"
en knop C indrukken), zoals vermeld
op de bandenspanningssticker in de
portieropening aan bestuurderszijde.
A

ls de bandenspanning sterk daalt, is
het lek niet goed gedicht; neem contact
op met het CITROËN-netwerk of een
gekwalificeerde werkplaats om u verder te
helpen.
F

V
er wijder de set en berg deze op.
F

R
ijd niet harder dan 80 km/h en niet verder
dan 200 km.
Ga zo snel mogelijk naar een
servicepunt van het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Vergeet niet de technicus te vertellen
dat u de set hebt gebruikt. Na nadere
inspectie kan de technicus u vertellen
of de band gerepareerd kan worden of
moet worden vervangen.
Uitnemen van de flacon
F Berg de zwarte slang op.F Neem het gebogen aansluitstuk van de witte slang los.F Houd de compressor rechtop.
Let op dat er geen afdichtmiddel uit de
flacon stroomt.
De uiterste gebruiksdatum staat op de
patroon vermeld.
De patroon met afdichtmiddel kan
slechts één keer gebruikt worden en
moet daarna worden vervangen, ook
als hij niet leeg is.
Werp de patroon na gebruik niet weg,
maar lever deze in bij het CITROËN-
netwerk of een officieel inzamelpunt.
Vergeet niet om bij het CITROËN-
netwerk of een gekwalificeerde
werkplaats een nieuwe patroon met
afdichtmiddel te kopen.
F

D

raai de flacon aan de onderzijde los.
8
Storingen verhelpen

290
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Controle / aanpassen
bandenspanning
U kunt de compressor, zonder inspuiting
van het afdichtmiddel, ook gebruiken om uw
bandenspanning te controleren of uw banden
op spanning te brengen.F

D
raai de schakelaar A in de stand
"Op spanning brengen". F

S
luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

S
tart de auto en laat de motor draaien.
F

B
reng de band op spanning met behulp
van de compressor (op spanning brengen:
schakelaar B in stand "I" ; leeg laten lopen:
schakelaar B in stand "O" en druk op de
knop C ), zoals staat aangegeven op de
bandenspanningssticker van de auto.
F

V
er wijder de set en berg deze op.Als de spanning van een of meer
banden is aangepast, moet het
bandenspanningscontrolesysteem
worden gereset.
Zie de desbetreffende rubriek
voor meer informatie over het
bandenspanningscontrolesysteem
.
F

R
ol de zwarte slang H volledig uit.
F

S
luit de zwarte slang aan op het ventiel van
de band.
Storingen verhelpen

291
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Wiel verwisselen
Het gereedschap bevindt zich in een
gereedschapskist.
Toegang tot het gereedschap
1. Wielsleutel. Hiermee kunnen de wielbouten worden
ver wijderd en kan de krik worden uit- en
ingedraaid.
2. Krik. H iermee kan de auto worden opgekrikt.
3. Gereedschap voor het verwijderen van sier-/wieldoppen.
H

iermee kunnen, indien aanwezig, de sierdoppen
van de wielbouten van een lichtmetalen velg of de
wieldop van een stalen velg worden ver wijderd.
4. Dop voor het verwijderen van slotbouten. H iermee kunnen met behulp van de wielsleutel
de speciale slotbouten worden verwijderd.
5. Sleepoog.
Raadpleeg de desbetreffende rubriek
voor meer informatie over slepen .
De krik mag uitsluitend worden gebruikt
voor het ver wisselen van een wiel met
een beschadigde band.
De krik is onderhoudsvrij.
De krik voldoet aan de Europese
regelgeving zoals deze is vastgelegd in
de Richtlijn 2006/42/EG over machines.
Beschikbaar gereedschap
Dit gereedschap is specifiek voor uw auto en
kan, afhankelijk van de uitvoering van uw auto,
verschillen. Gebruik het niet voor andere doeleinden.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
gereedschapskist .
8
Storingen verhelpen

292
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
F Het reservewiel is bereikbaar vanaf de achterzijde van de auto.
F

O
pen de achterdeuren of de achterklep
(volgens uitvoering). F

O
pen de achterdeuren (of achterklep) om
bij de in de dorpel geplaatste bout van de
reservewielhouder te komen.
F
D
raai de bout los met behulp van de
wielsleutel (ongeveer 14 omwentelingen),
tot de reservewielhouder laag
genoeg hangt om de haak van de
reservewielhouder los te maken.

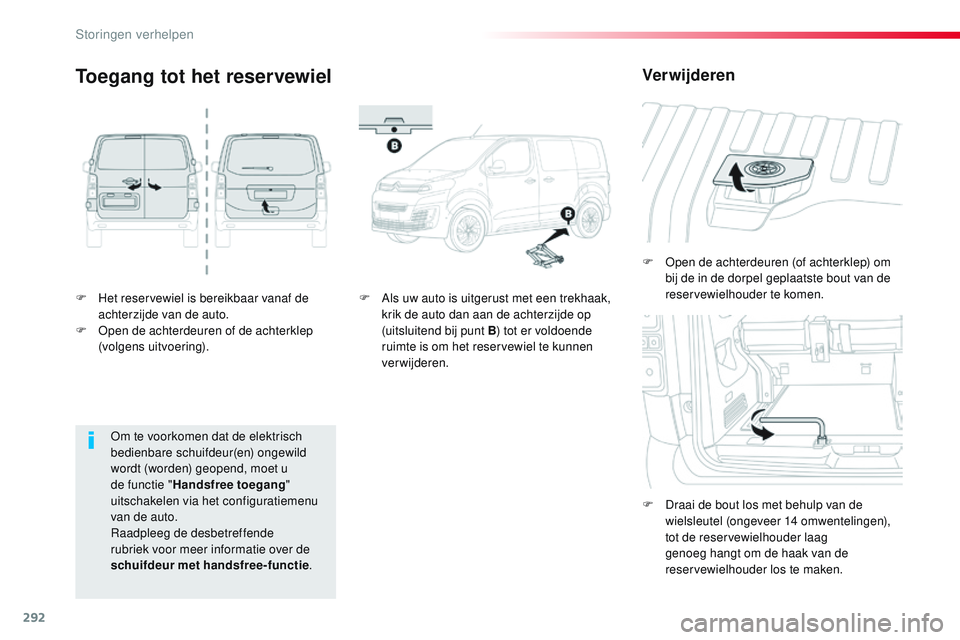

Toegang tot het reservewiel
F Als uw auto is uitgerust met een trekhaak, krik de auto dan aan de achterzijde op
(uitsluitend bij punt B ) tot er voldoende
ruimte is om het reservewiel te kunnen
verwijderen.
Verwijderen
Om te voorkomen dat de elektrisch
bedienbare schuifdeur(en) ongewild
wordt (worden) geopend, moet u
de functie " Handsfree toegang "
uitschakelen via het configuratiemenu
van de auto.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
schuifdeur met handsfree-functie .
Storingen verhelpen

293
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

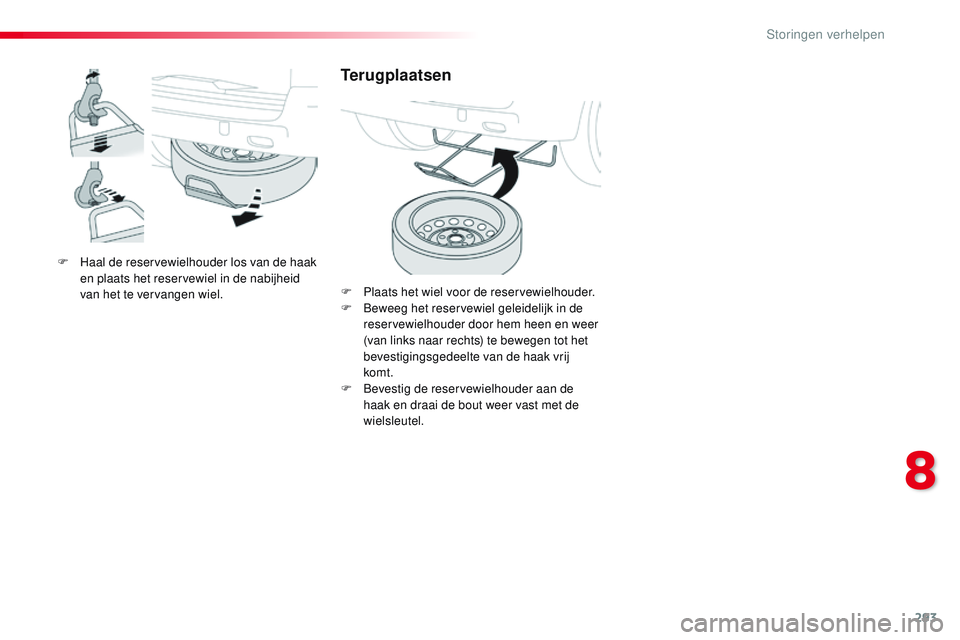

F Haal de reservewielhouder los van de haak en plaats het reservewiel in de nabijheid
van het te vervangen wiel.
Terugplaatsen
F Plaats het wiel voor de reservewielhouder.
F B eweeg het reservewiel geleidelijk in de
reservewielhouder door hem heen en weer
(van links naar rechts) te bewegen tot het
bevestigingsgedeelte van de haak vrij
komt.
F

Be
vestig de reservewielhouder aan de
haak en draai de bout weer vast met de
wielsleutel.
8
Storingen verhelpen

294
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
F Als uw auto is uitgerust met stalen velgen, ver wijder dan de wieldop met het
gereedschap 3.
F

A
ls uw auto is uitgerust met lichtmetalen
velgen, ver wijder dan de sierdoppen van
de wielbouten met het gereedschap 3 .
F

A
ls uw auto is uitgerust met slotbouten,
zet dan de dop 4 op de wielsleutel 1 om de
slotbout los te draaien.
F
Het losdraaien van de andere bouten
(zonder ze te verwijderen) mag uitsluitend
worden uitgevoerd met de wielsleutel 1 .F
P laats het voetstuk van de krik op de grond
en zorg ervoor dat het voetstuk loodrecht
onder één van de twee steunpunten onder
de carrosserie A of B is geplaatst. Gebruik
het steunpunt dat zich het dichtste bij het te
verwisselen wiel bevindt.

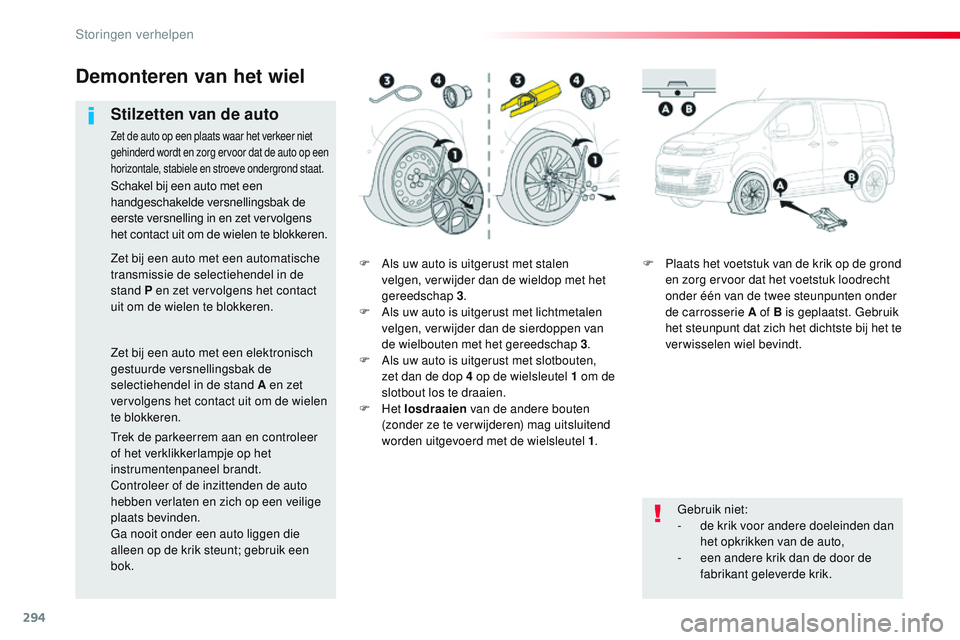

Demonteren van het wiel
Stilzetten van de auto
Zet de auto op een plaats waar het verkeer niet
gehinderd wordt en zorg ervoor dat de auto op een
horizontale, stabiele en stroeve ondergrond staat.
Gebruik niet:
- d e krik voor andere doeleinden dan
het opkrikken van de auto,
-

e
en andere krik dan de door de
fabrikant geleverde krik.
Schakel bij een auto met een
handgeschakelde versnellingsbak de
eerste versnelling in en zet vervolgens
het contact uit om de wielen te blokkeren.
Zet bij een auto met een automatische
transmissie de selectiehendel in de
stand P en zet vervolgens het contact
uit om de wielen te blokkeren.
Zet bij een auto met een elektronisch
gestuurde versnellingsbak de
selectiehendel in de stand A en zet
vervolgens het contact uit om de wielen
te blokkeren.
Trek de parkeerrem aan en controleer
of het verklikkerlampje op het
instrumentenpaneel brandt.
Controleer of de inzittenden de auto
hebben verlaten en zich op een veilige
plaats bevinden.
Ga nooit onder een auto liggen die
alleen op de krik steunt; gebruik een
bok.
Storingen verhelpen

295
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Zorg ervoor dat de krik stabiel staat. Op een gladde of losse ondergrond kan de krik
wegglijden of wegzakken - Kans op letsel!
Plaats de krik uitsluitend onder de steunpunten A of B onder de auto en zorg ervoor dat het
contactvlak van het steunpunt goed in het middelste deel van de kop van de krik steekt. Zo
niet, dan kan de auto beschadigd raken en/of de de krik wegzakken - Kans op letsel!F

V
er wijder de wielbouten en leg ze op een
schone plaats weg.
F
V
erwijder het wiel.
F

D

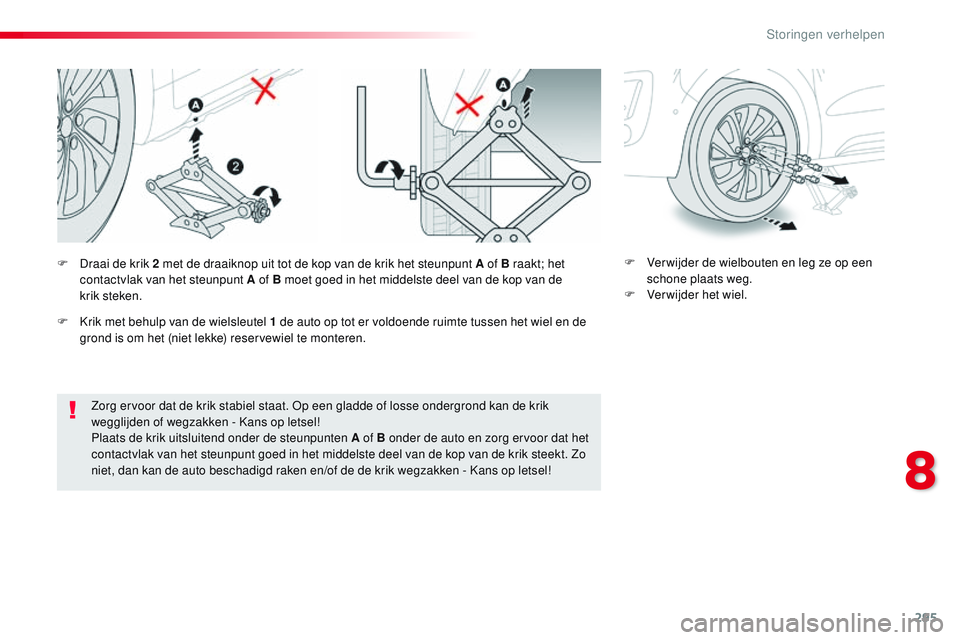

raai de krik 2 met de draaiknop uit tot de kop van de krik het steunpunt A of B raakt; het
contactvlak van het steunpunt A of B moet goed in het middelste deel van de kop van de
krik

steken.
F

K

rik met behulp van de wielsleutel 1 de auto op tot er voldoende ruimte tussen het wiel en de
grond is om het (niet lekke) reservewiel te monteren.
8
Storingen verhelpen

296
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
Monteren van het wiel
F Plaats het wiel op de naaf.
F D raai de wielbouten met de hand vast.
F

D
raai met de wielsleutel 1 en de dop 4 de
slotbout (indien aanwezig) enigszins vast.
F

D
raai met alleen de wielsleutel 1 de
overige wielbouten enigszins vast.F
L aat de krik zakken.
F V ouw de krik 2 op en verwijder hem.
Storingen verhelpen

297
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016
F Draai met de wielsleutel 1 en de dop 4 de slotbout (indien aanwezig) vast.
F

D
raai met alleen de wielsleutel 1 de
overige wielbouten vast .
F

B
erg het gereedschap op in de
gereedschapskist. Op deze sticker staat de bandenspanning
aangegeven.
Na het verwisselen van het wiel
Berg het wiel met de lekke band correct
op in de reservewielhouder.
Laat zo snel mogelijk het
aanhaalmoment van de wielbouten en
de bandenspanning van het reservewiel
controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Laat de lekke band zo spoedig mogelijk
repareren en verwissel hem met het
reservewiel.
Controleer als uw auto is uitgerust met
een bandenspanningscontrolesysteem
de bandenspanning en reset het
systeem.
Detectie te lage
bandenspanning
Het stalen reservewiel is niet voorzien
van een bandenspanningssensor.
Wiel met full-cover
wieldop
Bij het monteren van het wiel: bevestig
de wieldop door de opening ervan ter
hoogte van het ventiel te houden en druk
vervolgens met de handpalm tegen de
gehele omtrek van de wieldop.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
bandenspanningscontrolesysteem
.
8
Storingen verhelpen

298
Spacetourer-VP_nl_Chap08_En-cas-de-panne_ed01-2016

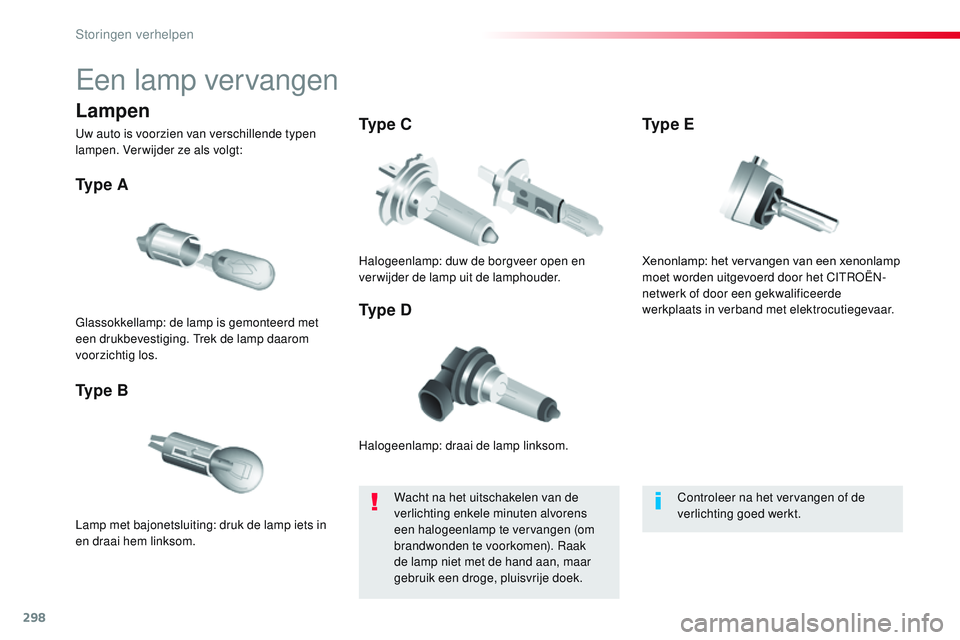

Een lamp vervangen
Halogeenlamp: draai de lamp linksom.
Ty p e A
Lamp met bajonetsluiting: druk de lamp iets in
en draai hem linksom.
Ty p e BTy p e C
Ty p e D
Glassokkellamp: de lamp is gemonteerd met
een drukbevestiging. Trek de lamp daarom
voorzichtig los.
Halogeenlamp: duw de borgveer open en
verwijder de lamp uit de lamphouder.
Wacht na het uitschakelen van de
verlichting enkele minuten alvorens
een halogeenlamp te vervangen (om
brandwonden te voorkomen). Raak
de lamp niet met de hand aan, maar
gebruik een droge, pluisvrije doek. Controleer na het vervangen of de
verlichting goed werkt.
Lampen
Uw auto is voorzien van verschillende typen
lampen. Verwijder ze als volgt:
Xenonlamp: het vervangen van een xenonlamp
moet worden uitgevoerd door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats in verband met elektrocutiegevaar.Ty p e E
