Spacetourer-VP_nl_Chap01_instruments-de-bord_ed01-2016

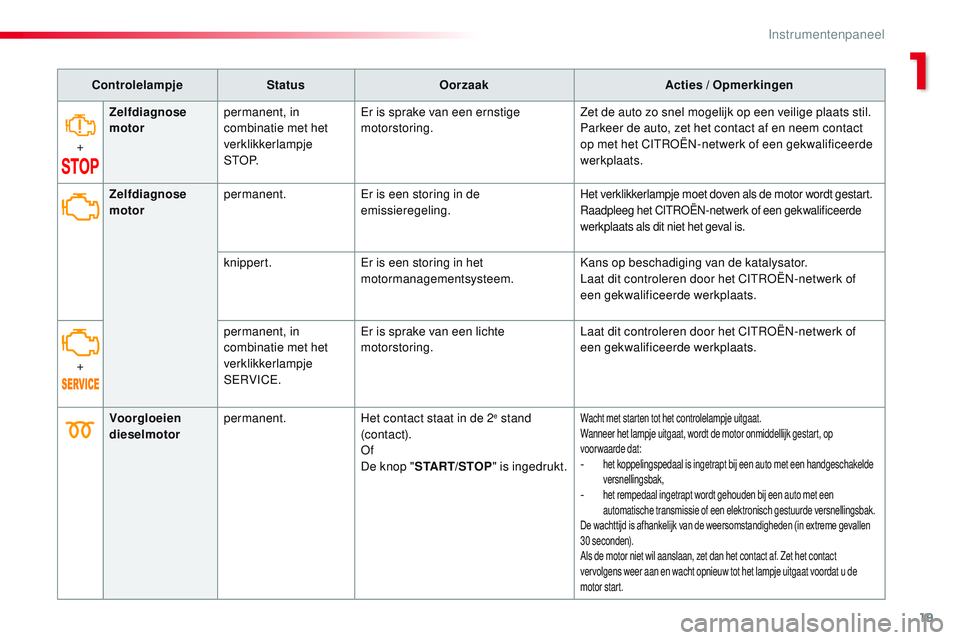

ControlelampjeStatusOorzaak Acties / Opmerkingen
+ Zelfdiagnose
motor
permanent, in
combinatie met het
verklikkerlampje
S T O P. Er is sprake van een ernstige
motorstoring.
Zet de auto zo snel mogelijk op een veilige plaats stil.
Parkeer de auto, zet het contact af en neem contact
op met het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Voorgloeien
dieselmotor permanent.
Het contact staat in de 2
e stand
(contact).
Of
De knop " START/STOP " is ingedrukt.Wacht met starten tot het controlelampje uitgaat.
Wanneer het lampje uitgaat, wordt de motor onmiddellijk gestart, op
voorwaarde dat:
- het koppelingspedaal is ingetrapt bij een auto met een handgeschakelde
versnellingsbak,
- het rempedaal ingetrapt wordt gehouden bij een auto met een automatische transmissie of een elektronisch gestuurde versnellingsbak.
De wachttijd is afhankelijk van de weersomstandigheden (in extreme gevallen
30 seconden).
Als de motor niet wil aanslaan, zet dan het contact af. Zet het contact
vervolgens weer aan en wacht opnieuw tot het lampje uitgaat voordat u de
motor start.
Zelfdiagnose
motor permanent.
Er is een storing in de
emissieregeling.Het verklikkerlampje moet doven als de motor wordt gestart.
Raadpleeg het CITROËN-netwerk of een gekwalificeerde
werkplaats als dit niet het geval is.
knippert.Er is een storing in het
motormanagementsysteem. Kans op beschadiging van de katalysator.
Laat dit controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
+ permanent, in
combinatie met het
verklikkerlampje
SERVICE.Er is sprake van een lichte
motorstoring.
Laat dit controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
1
Instrumentenpaneel

20

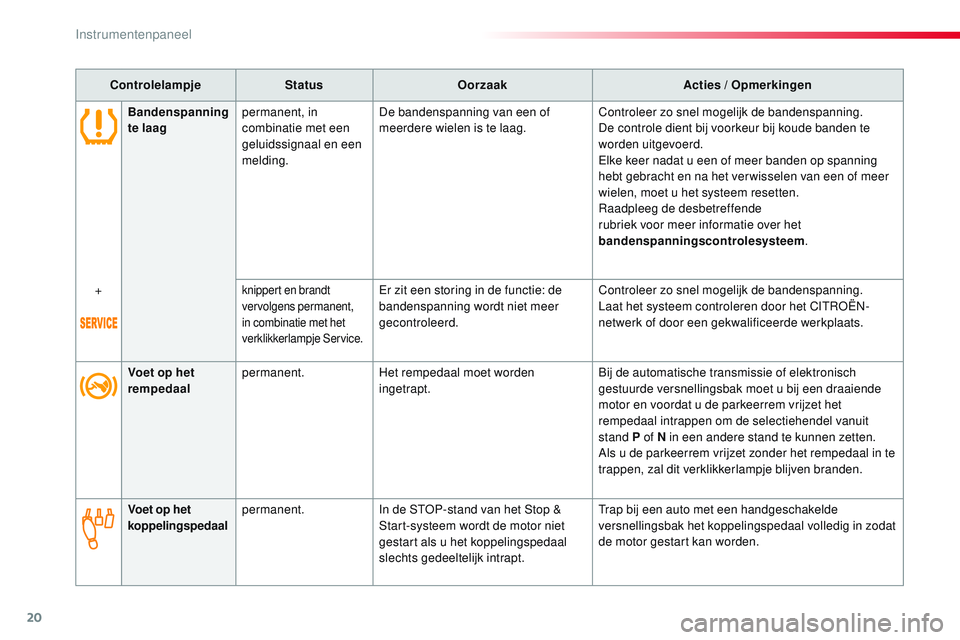

ControlelampjeStatusOorzaak Acties / Opmerkingen
Voet op het
rempedaal permanent.
Het rempedaal moet worden
ingetrapt. Bij de automatische transmissie of elektronisch
gestuurde versnellingsbak moet u bij een draaiende
motor en voordat u de parkeerrem vrijzet het
rempedaal intrappen om de selectiehendel vanuit
stand P of N in een andere stand te kunnen zetten.
Als u de parkeerrem vrijzet zonder het rempedaal in te
trappen, zal dit verklikkerlampje blijven branden.
Voet op het
koppelingspedaal permanent.
In de STOP-stand van het Stop &
Start-systeem wordt de motor niet
gestart als u het koppelingspedaal
slechts gedeeltelijk intrapt. Trap bij een auto met een handgeschakelde
versnellingsbak het koppelingspedaal volledig in zodat
de motor gestart kan worden.
Bandenspanning
te laag
permanent, in
combinatie met een
geluidssignaal en een
melding. De bandenspanning van een of
meerdere wielen is te laag.
Controleer zo snel mogelijk de bandenspanning.
De controle dient bij voorkeur bij koude banden te
worden uitgevoerd.
Elke keer nadat u een of meer banden op spanning
hebt gebracht en na het verwisselen van een of meer
wielen, moet u het systeem resetten.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
bandenspanningscontrolesysteem
.
+
knippert en brandt
vervolgens permanent,
in combinatie met het
verklikkerlampje Service.Er zit een storing in de functie: de
bandenspanning wordt niet meer
gecontroleerd. Controleer zo snel mogelijk de bandenspanning.
Laat het systeem controleren door het CITROËN-
netwerk of door een gekwalificeerde werkplaats.
Instrumentenpaneel

21
Spacetourer-VP_nl_Chap01_instruments-de-bord_ed01-2016

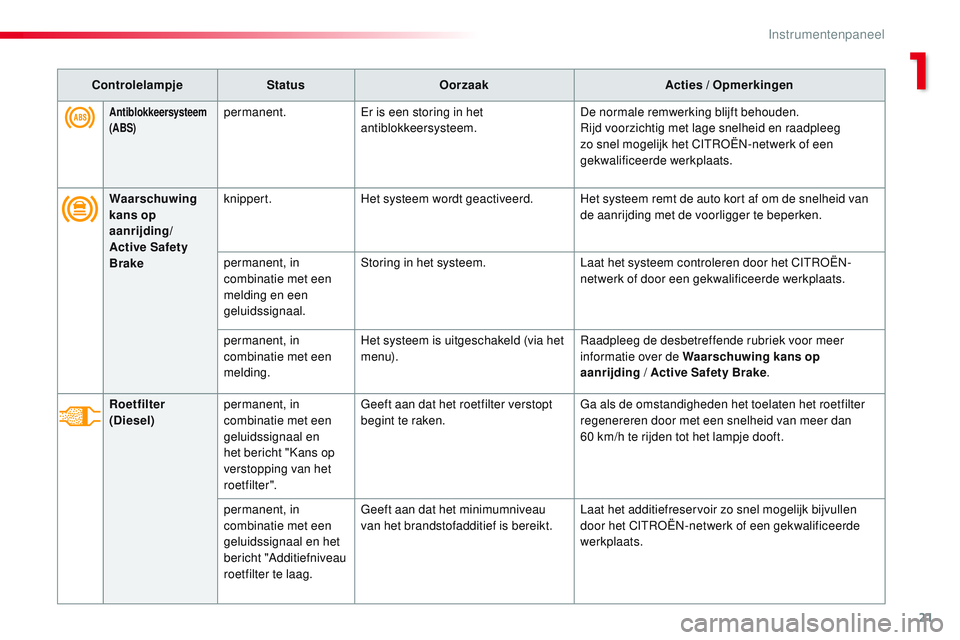

ControlelampjeStatusOorzaak Acties / Opmerkingen
Waarschuwing
kans op
aanrijding/
Active Safety
Brake knippert.
Het systeem wordt geactiveerd. Het systeem remt de auto kort af om de snelheid van
de aanrijding met de voorligger te beperken.
permanent, in
combinatie met een
melding en een
geluidssignaal. Storing in het systeem.
Laat het systeem controleren door het CITROËN-
netwerk of door een gekwalificeerde werkplaats.
permanent, in
combinatie met een
melding. Het systeem is uitgeschakeld (via het
m e n u).
Raadpleeg de desbetreffende rubriek voor meer
informatie over de Waarschuwing kans op
aanrijding
/ Active Safety Brake .
Roetfilter
(Diesel) permanent, in
combinatie met een
geluidssignaal en
het bericht "Kans op
verstopping van het
ro et f ilter ". Geeft aan dat het roetfilter verstopt
begint te raken.
Ga als de omstandigheden het toelaten het roetfilter
regenereren door met een snelheid van meer dan
60 km/h te rijden tot het lampje dooft.
permanent, in
combinatie met een
geluidssignaal en het
bericht "Additiefniveau
roetfilter te laag. Geeft aan dat het minimumniveau
van het brandstofadditief is bereikt.
Laat het additiefreservoir zo snel mogelijk bijvullen
door het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Antiblokkeersysteem
(ABS)permanent.
Er is een storing in het
antiblokkeersysteem. De normale remwerking blijft behouden.
Rijd voorzichtig met lage snelheid en raadpleeg
zo snel mogelijk het CITROËN-netwerk of een
gekwalificeerde werkplaats.
1
Instrumentenpaneel

22
ControlelampjeStatusOorzaak Acties / Opmerkingen

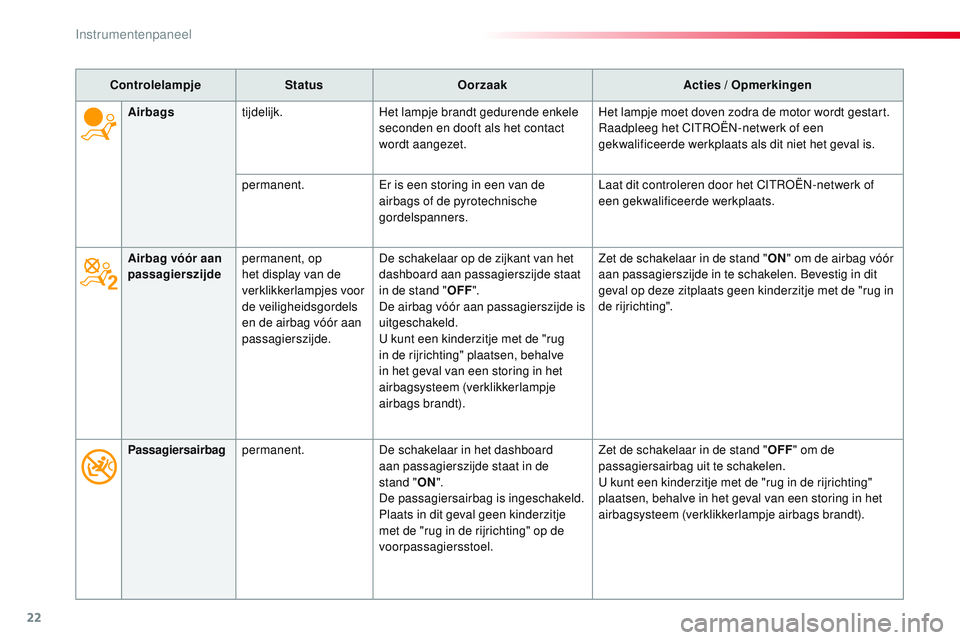

Airbag vóór aan
passagierszijde permanent, op
het display van de
verklikkerlampjes voor
de veiligheidsgordels
en de airbag vóór aan
passagierszijde. De schakelaar op de zijkant van het
dashboard aan passagierszijde staat
in de stand "
OFF".
De airbag vóór aan passagierszijde is
uitgeschakeld.
U kunt een kinderzitje met de "rug
in de rijrichting" plaatsen, behalve
in het geval van een storing in het
airbagsysteem (verklikkerlampje
airbags brandt). Zet de schakelaar in de stand "
ON" om de airbag vóór
aan passagierszijde in te schakelen. Bevestig in dit
geval op deze zitplaats geen kinderzitje met de "rug in
de rijrichting".
Airbags
tijdelijk. Het lampje brandt gedurende enkele
seconden en dooft als het contact
wordt aangezet. Het lampje moet doven zodra de motor wordt gestart.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
permanent. Er is een storing in een van de
airbags of de pyrotechnische
gordelspanners. Laat dit controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Passagiersairbag permanent. De schakelaar in het dashboard
aan passagierszijde staat in de
stand
"ON ".
De passagiersairbag is ingeschakeld.
Plaats in dit geval geen kinderzitje
met de "rug in de rijrichting" op de
voorpassagiersstoel. Zet de schakelaar in de stand "
OFF" om de
passagiersairbag uit te schakelen.
U kunt een kinderzitje met de "rug in de rijrichting"
plaatsen, behalve in het geval van een storing in het
airbagsysteem (verklikkerlampje airbags brandt).
Instrumentenpaneel

23
Spacetourer-VP_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen

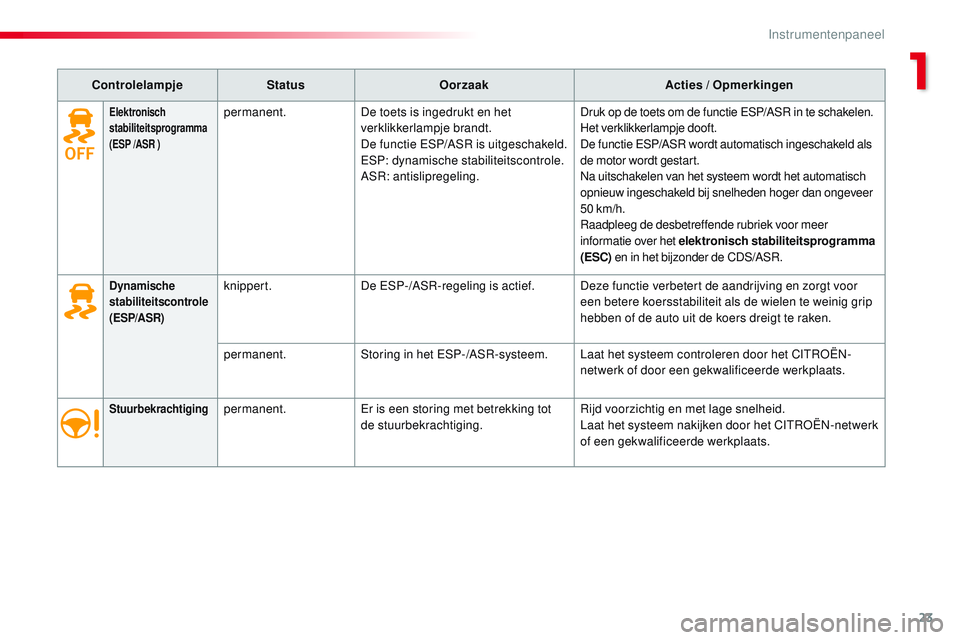

Stuurbekrachtigingpermanent.Er is een storing met betrekking tot
de stuurbekrachtiging. Rijd voorzichtig en met lage snelheid.
Laat het systeem nakijken door het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Dynamische
stabiliteitscontrole
(ESP/ASR)knippert.
De ESP-/ASR-regeling is actief. Deze functie verbetert de aandrijving en zorgt voor
een betere koersstabiliteit als de wielen te weinig grip
hebben of de auto uit de koers dreigt te raken.
permanent. Storing in het ESP-/ASR-systeem. Laat het systeem controleren door het CITROËN-
netwerk of door een gekwalificeerde werkplaats.
Elektronisch
stabiliteitsprogramma
(ESP /ASR )permanent.De toets is ingedrukt en het
verklikkerlampje brandt.
De functie ESP/ASR is uitgeschakeld.
ESP: dynamische stabiliteitscontrole.
ASR: antislipregeling. Druk op de toets om de functie ESP/ASR in te schakelen.
Het verklikkerlampje dooft.
De functie ESP/ASR wordt automatisch ingeschakeld als
de motor wordt gestart.
Na uitschakelen van het systeem wordt het automatisch
opnieuw ingeschakeld bij snelheden hoger dan ongeveer
50 km/h.
Raadpleeg de desbetreffende rubriek voor meer
informatie over het elektronisch stabiliteitsprogramma
(ESC)
en in het bijzonder de CDS/ASR.
1
Instrumentenpaneel

24

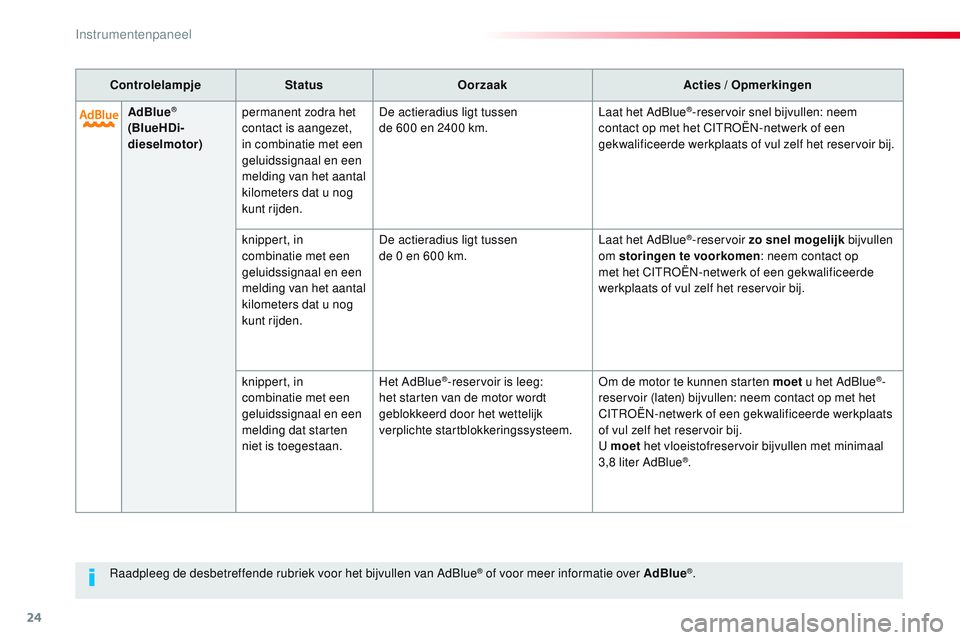

Raadpleeg de desbetreffende rubriek voor het bijvullen van AdBlue® of voor meer informatie over AdBlue®.
Controlelampje
StatusOorzaak Acties / Opmerkingen
AdBlue
®
(BlueHDi-
dieselmotor) permanent zodra het
contact is aangezet,
in combinatie met een
geluidssignaal en een
melding van het aantal
kilometers dat u nog
kunt rijden. De actieradius ligt tussen
de 600 en 2400 km.
Laat het AdBlue®-reservoir snel bijvullen: neem
contact op met het CITROËN-netwerk of een
gekwalificeerde werkplaats of vul zelf het reservoir bij.
knippert, in
combinatie met een
geluidssignaal en een
melding van het aantal
kilometers dat u nog
kunt rijden. De actieradius ligt tussen
de 0 en 600 km.
Laat het AdBlue
®-reservoir zo snel mogelijk bijvullen
om storingen te voorkomen : neem contact op
met het CITROËN-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij.
knippert, in
combinatie met een
geluidssignaal en een
melding dat starten
niet is toegestaan. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Om de motor te kunnen starten moet
u het AdBlue®-
reservoir (laten) bijvullen: neem contact op met het
CITROËN-netwerk of een gekwalificeerde werkplaats
of vul zelf het reservoir bij.
U moet het vloeistofreservoir bijvullen met minimaal
3,8 liter AdBlue
®.
Instrumentenpaneel

25
Spacetourer-VP_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen
+
+

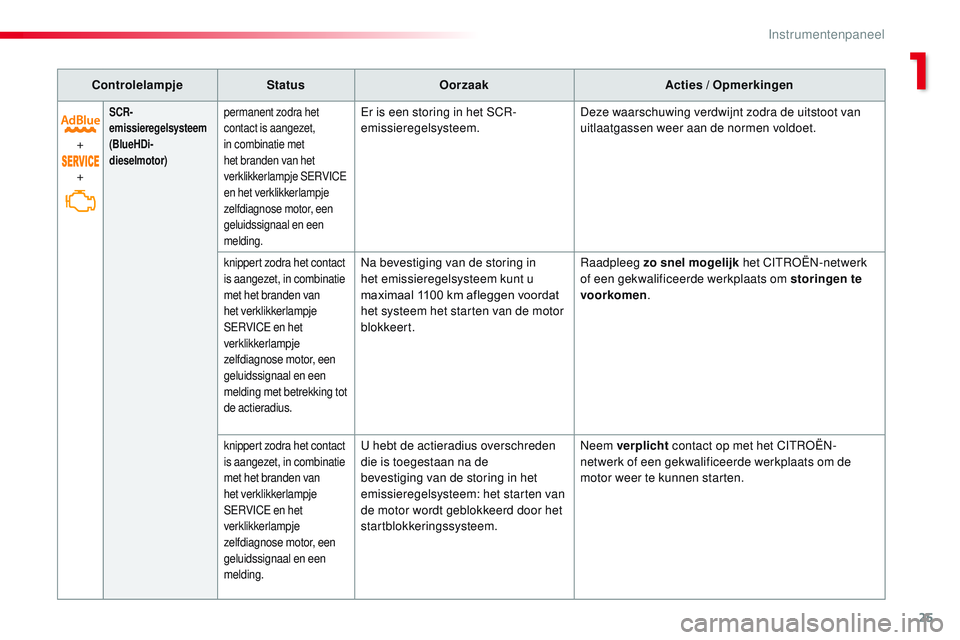

SCR-
emissieregelsysteem
(BlueHDi-
dieselmotor)permanent zodra het
contact is aangezet,
in combinatie met
het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.Er is een storing in het SCR-
emissieregelsysteem. Deze waarschuwing verdwijnt zodra de uitstoot van
uitlaatgassen weer aan de normen voldoet.
knippert zodra het contact
is aangezet, in combinatie
met het branden van
het verklikkerlampje
SERVICE en het
verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding met betrekking tot
de actieradius.Na bevestiging van de storing in
het emissieregelsysteem kunt u
maximaal 1100 km afleggen voordat
het systeem het starten van de motor
blokkeert.Raadpleeg zo snel mogelijk het CITROËN-netwerk
of een gekwalificeerde werkplaats om storingen te
voorkomen
.
knippert zodra het contact
is aangezet, in combinatie
met het branden van
het verklikkerlampje
SERVICE en het
verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.U hebt de actieradius overschreden
die is toegestaan na de
bevestiging van de storing in het
emissieregelsysteem: het starten van
de motor wordt geblokkeerd door het
startblokkeringssysteem. Neem verplicht
contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats om de
motor weer te kunnen starten.
1
Instrumentenpaneel

26
ControlelampjeStatusOorzaak Acties / Opmerkingen

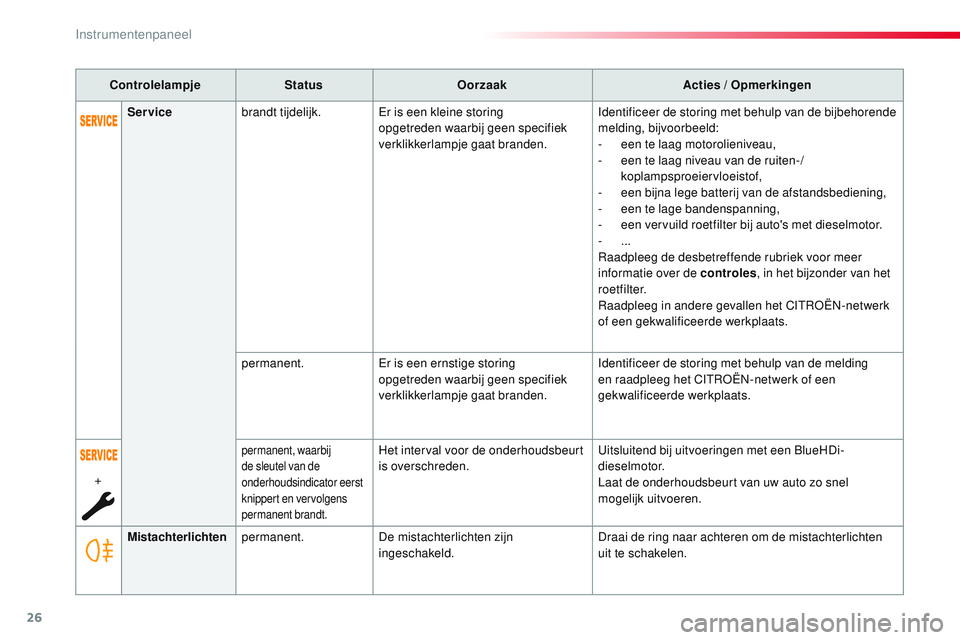

Mistachterlichten permanent. De mistachterlichten zijn
ingeschakeld. Draai de ring naar achteren om de mistachterlichten
uit te schakelen.
Service
brandt tijdelijk. Er is een kleine storing
opgetreden waarbij geen specifiek
verklikkerlampje gaat branden. Identificeer de storing met behulp van de bijbehorende
melding, bijvoorbeeld:
-

e
en te laag motorolieniveau,
-

e
en te laag niveau van de ruiten-/
koplampsproeiervloeistof,
-

e
en bijna lege batterij van de afstandsbediening,
-
e

en te lage bandenspanning,
-

e
en vervuild roetfilter bij auto's met dieselmotor.
-


...
Raadpleeg de desbetreffende rubriek voor meer
informatie over de controles , in het bijzonder van het
r o e t f i l t e r.
Raadpleeg in andere gevallen het CITROËN-netwerk
of een gekwalificeerde werkplaats.
permanent. Er is een ernstige storing
opgetreden waarbij geen specifiek
verklikkerlampje gaat branden. Identificeer de storing met behulp van de melding
en raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
+
permanent, waarbij
de sleutel van de
onderhoudsindicator eerst
knippert en vervolgens
permanent brandt.Het interval voor de onderhoudsbeurt
is overschreden. Uitsluitend bij uitvoeringen met een BlueHDi-
dieselmotor.
Laat de onderhoudsbeurt van uw auto zo snel
mogelijk uitvoeren.
Instrumentenpaneel

27
Spacetourer-VP_nl_Chap01_instruments-de-bord_ed01-2016

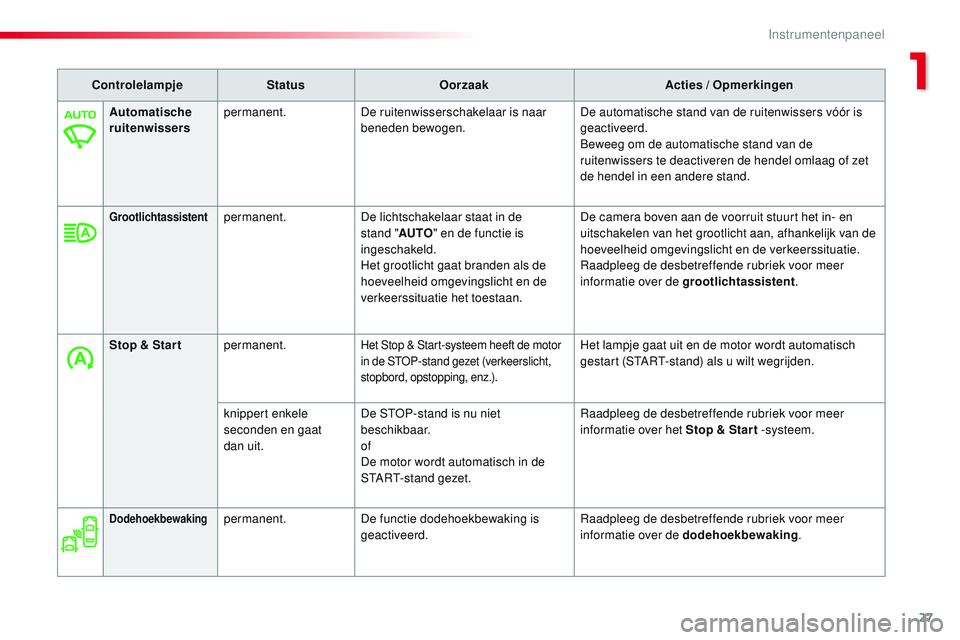

ControlelampjeStatusOorzaak Acties / Opmerkingen
Automatische
ruitenwissers permanent.
De ruitenwisserschakelaar is naar
beneden bewogen. De automatische stand van de ruitenwissers vóór is
geactiveerd.
Beweeg om de automatische stand van de
ruitenwissers te deactiveren de hendel omlaag of zet
de hendel in een andere stand.
Grootlichtassistentpermanent.
De lichtschakelaar staat in de
stand "AUTO" en de functie is
ingeschakeld.
Het grootlicht gaat branden als de
hoeveelheid omgevingslicht en de
verkeerssituatie het toestaan. De camera boven aan de voorruit stuurt het in- en
uitschakelen van het grootlicht aan, afhankelijk van de
hoeveelheid omgevingslicht en de verkeerssituatie.
Raadpleeg de desbetreffende rubriek voor meer
informatie over de grootlichtassistent
.
Stop & Star t permanent.
Het Stop & Start-systeem heeft de motor
in de STOP-stand gezet (verkeerslicht,
stopbord, opstopping, enz.).Het lampje gaat uit en de motor wordt automatisch
gestart (START-stand) als u wilt wegrijden.
knippert enkele
seconden en gaat
dan uit. De STOP-stand is nu niet
beschikbaar.
of
De motor wordt automatisch in de
START-stand gezet. Raadpleeg de desbetreffende rubriek voor meer
informatie over het Stop & Star t -systeem.
Dodehoekbewakingpermanent.
De functie dodehoekbewaking is
geactiveerd. Raadpleeg de desbetreffende rubriek voor meer
informatie over de dodehoekbewaking
.
1
Instrumentenpaneel

28

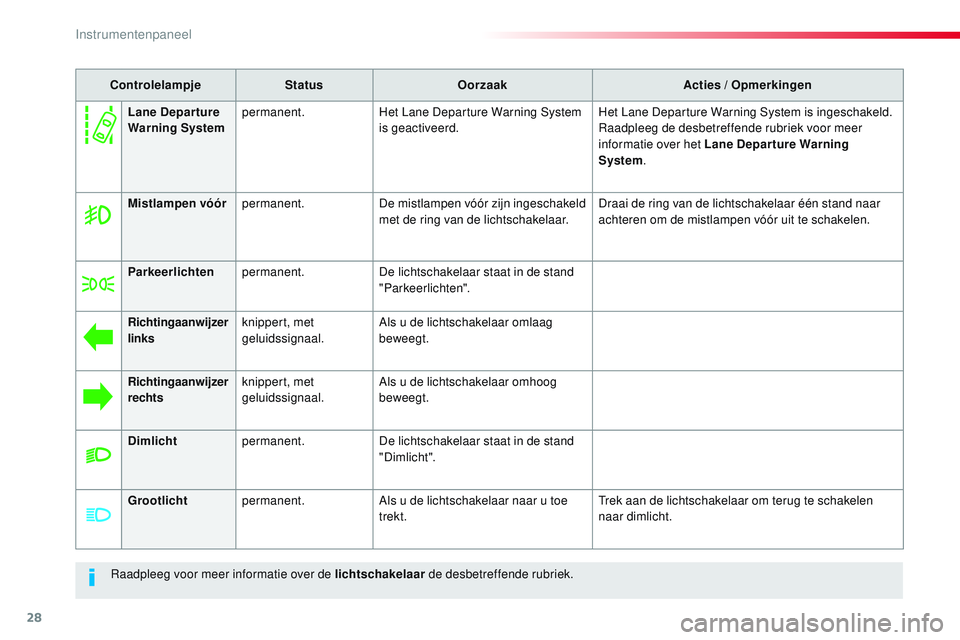

Raadpleeg voor meer informatie over de lichtschakelaar de desbetreffende rubriek.
Controlelampje
StatusOorzaak Acties / Opmerkingen
Mistlampen vóór permanent. De mistlampen vóór zijn ingeschakeld
met de ring van de lichtschakelaar. Draai de ring van de lichtschakelaar één stand naar
achteren om de mistlampen vóór uit te schakelen.
Parkeerlichten permanent. De lichtschakelaar staat in de stand
"Parkeerlichten".
Richtingaanwijzer
links knippert, met
geluidssignaal. Als u de lichtschakelaar omlaag
beweegt.
Richtingaanwijzer
rechts knippert, met
geluidssignaal. Als u de lichtschakelaar omhoog
beweegt.
Dimlicht permanent. De lichtschakelaar staat in de stand
" D imlic ht ".
Grootlicht permanent. Als u de lichtschakelaar naar u toe
trekt. Trek aan de lichtschakelaar om terug te schakelen
naar dimlicht.
Lane Departure
Warning System
permanent.
Het Lane Departure Warning System
is geactiveerd. Het Lane Departure Warning System is ingeschakeld.
Raadpleeg de desbetreffende rubriek voor meer
informatie over het Lane Departure Warning
System
.
Instrumentenpaneel
