CITROEN JUMPER SPACETOURER 2017 InstruksjonsbØker (in Norwegian)

99
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016

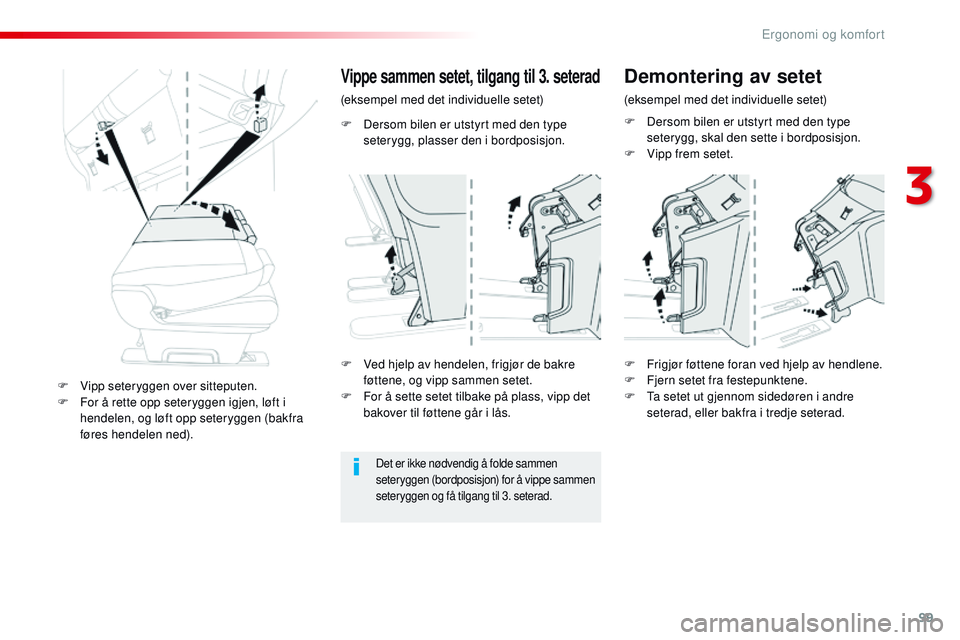

F Dersom bilen er utstyrt med den type seterygg, plasser den i bordposisjon.
Vippe sammen setet, tilgang til 3. seterad
(eksempel med det individuelle setet)
Det er ikke nødvendig å folde sammen
seteryggen (bordposisjon) for å vippe sammen
seteryggen og få tilgang til 3. seterad.
F Ved hjelp av hendelen, frigjør de bakre føttene, og vipp sammen setet.
F

F
or å sette setet tilbake på plass, vipp det
bakover til føttene går i lås.
F

V

ipp seteryggen over sitteputen.
F

F

or å rette opp seteryggen igjen, løft i
hendelen, og løft opp seteryggen (bakfra
føres hendelen ned).
Demontering av setet
(eksempel med det individuelle setet)
F

D
ersom bilen er utstyrt med den type
seterygg, skal den sette i bordposisjon.
F

V
ipp frem setet.
F

F
rigjør føttene foran ved hjelp av hendlene.
F

F
jern setet fra festepunktene.
F

T
a setet ut gjennom sidedøren i andre
seterad, eller bakfra i tredje seterad.
3
Ergonomi og komfort

100
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Sjekk at setet er forsvarlig fastlåst til
gulvet når setet er i sitteposisjon.
Påse at ingen gjenstander og heller
ikke føttene til en baksetepassasjer er i
veien for festepunktene eller forhindrer
korrekt fastlåsing av setene.
Tilbakemontering av setet
(eksempel med det individuelle setet)
F
P
åse at ingen gjenstander er i veien for
festepunktene og forhindrer korrekt låsing
av føttene.
F

P
lasser først de fremre føttene i
festepunktene på gulvet (som vist over).
F

L
ås føttene ved hjelp av hendlene.
F

V
ipp setet bakover til de bakre føttene går i
lås.
Vær oppmerksom på passasjerenes føtter når
du gjør dette. F

D
ersom bilen er utstyrt med betjening,
trekk i den og løft opp seteryggen (bakfra
føres hendelen ned).
Ved demontering av setet (eller
benkesetet) for oppbevaring utenfor
bilen, skal setet oppbevares på et rent
sted, slik at man unngår smuss og
urenheter i mekanismene.
Setet (eller benkesetet) er ikke beregnet
på annen bruk enn i bilen. Setet har
mekanismer som kan blir skadet eller
forringet ved feilbruk eller ved fall.
Ergonomi og komfort

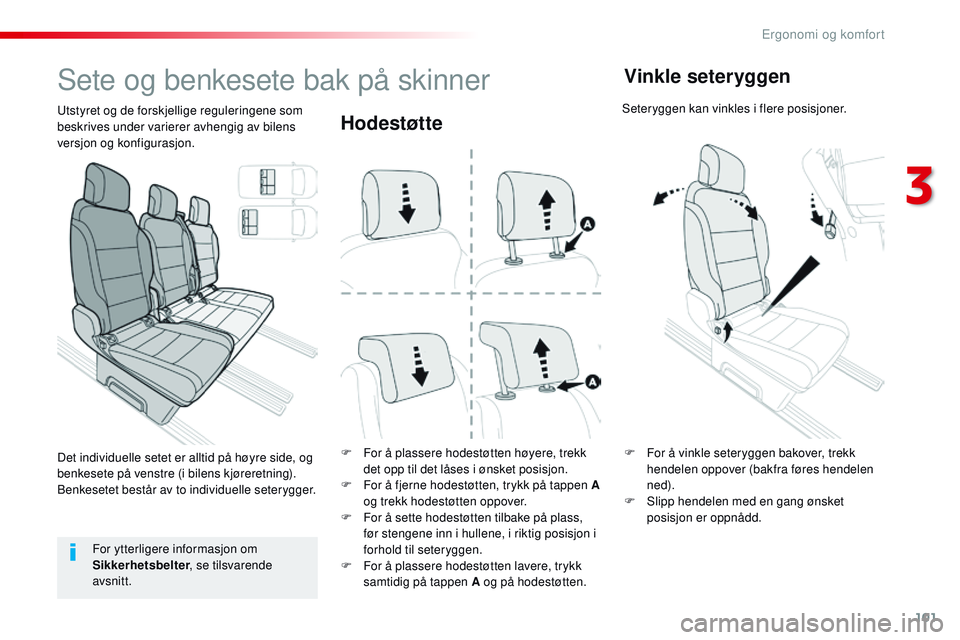

101
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Hodestøtte
F For å plassere hodestøtten høyere, trekk det opp til det låses i ønsket posisjon.
F

F
or å fjerne hodestøtten, trykk på tappen A
og trekk hodestøtten oppover.
F

F
or å sette hodestøtten tilbake på plass,
før stengene inn i hullene, i riktig posisjon i
forhold til seteryggen.
F

F
or å plassere hodestøtten lavere, trykk
samtidig på tappen A og på hodestøtten.
Sete og benkesete bak på skinner
Utstyret og de forskjellige reguleringene som
beskrives under varierer avhengig av bilens
versjon og konfigurasjon.
For ytterligere informasjon om
Sikkerhetsbelter , se tilsvarende
avsnitt. F

F
or å vinkle seteryggen bakover, trekk
hendelen oppover (bakfra føres hendelen
ned).
F

S
lipp hendelen med en gang ønsket
posisjon er oppnådd.
Vinkle seteryggen
Seteryggen kan vinkles i flere posisjoner.
Det individuelle setet er alltid på høyre side, og
benkesete på venstre (i bilens kjøreretning).
Benkesetet består av to individuelle seterygger.
3
Ergonomi og komfort

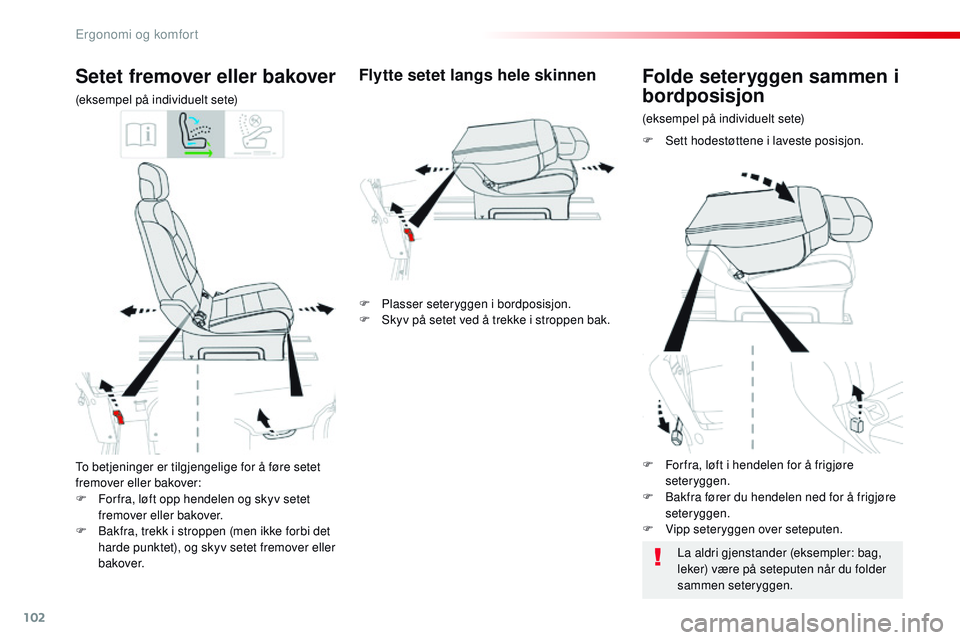

102
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
To betjeninger er tilgjengelige for å føre setet
fremover eller bakover:
F
F
or fra, løft opp hendelen og skyv setet
fremover eller bakover.
F

B
akfra, trekk i stroppen (men ikke forbi det
harde punktet), og skyv setet fremover eller
bakover.
Setet fremover eller bakover
(eksempel på individuelt sete)
(eksempel på individuelt sete)
Folde seteryggen sammen i
bordposisjon
F Sett hodestøttene i laveste posisjon.
Flytte setet langs hele skinnen
La aldri gjenstander (eksempler: bag,
leker) være på seteputen når du folder
sammen seteryggen.
F

P

lasser seteryggen i bordposisjon.
F

S

kyv på setet ved å trekke i stroppen bak.
F

F

or fra, løft i hendelen for å frigjøre
seteryggen.
F

B

akfra fører du hendelen ned for å frigjøre
seteryggen.
F

V

ipp seteryggen over seteputen.
Ergonomi og komfort

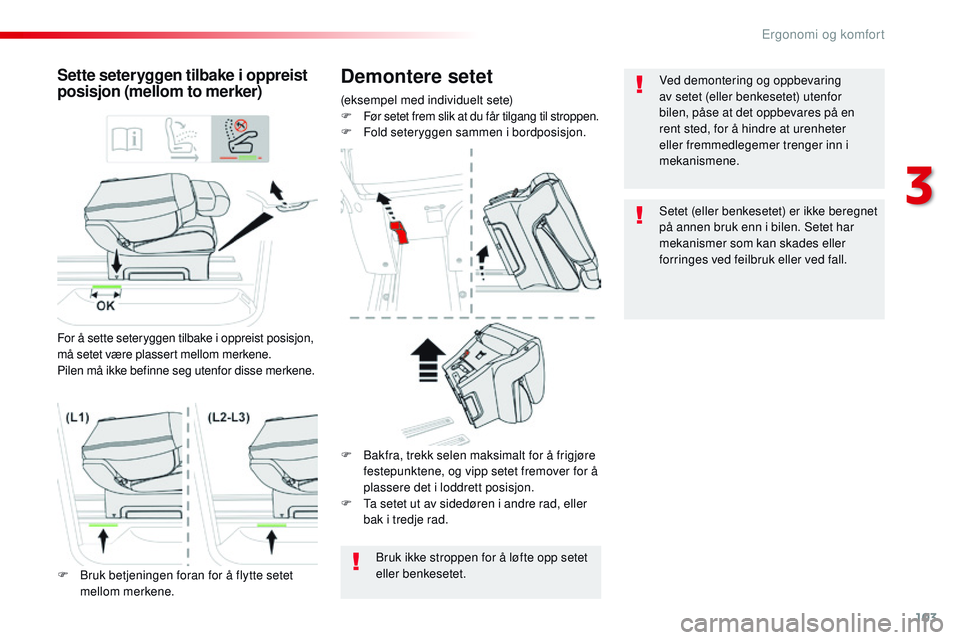

103
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Demontere setet
(eksempel med individuelt sete)
F F ør setet frem slik at du får tilgang til stroppen.
F

F
old seteryggen sammen i bordposisjon.
Sette seteryggen tilbake i oppreist
posisjon (mellom to merker)
For å sette seteryggen tilbake i oppreist posisjon,
må setet være plassert mellom merkene.
Pilen må ikke befinne seg utenfor disse merkene.
Bruk ikke stroppen for å løfte opp setet
eller benkesetet.
F

B
ruk betjeningen foran for å flytte setet
mellom merkene. F

B
akfra, trekk selen maksimalt for å frigjøre
festepunktene, og vipp setet fremover for å
plassere det i loddrett posisjon.
F

T
a setet ut av sidedøren i andre rad, eller
bak i tredje rad. Ved demontering og oppbevaring
av setet (eller benkesetet) utenfor
bilen, påse at det oppbevares på en
rent sted, for å hindre at urenheter
eller fremmedlegemer trenger inn i
mekanismene.
Setet (eller benkesetet) er ikke beregnet
på annen bruk enn i bilen. Setet har
mekanismer som kan skades eller
forringes ved feilbruk eller ved fall.
3
Ergonomi og komfort

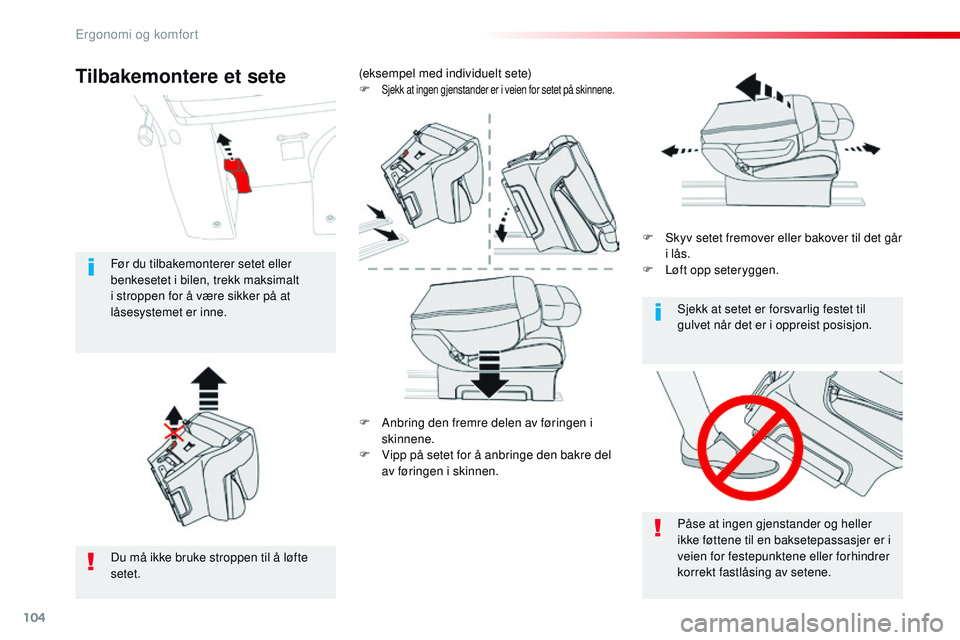

104
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
F Anbring den fremre delen av føringen i skinnene.
F

V
ipp på setet for å anbringe den bakre del
av føringen i skinnen. F

S
kyv setet fremover eller bakover til det går
i lås.
F
L
øft opp seteryggen.
(eksempel med individuelt sete)
F
Sjekk at ingen gjenstander er i veien for setet på skinnene.
Påse at ingen gjenstander og heller
ikke føttene til en baksetepassasjer er i
veien for festepunktene eller forhindrer
korrekt fastlåsing av setene. Sjekk at setet er forsvarlig festet til
gulvet når det er i oppreist posisjon.
Du må ikke bruke stroppen til å løfte
setet. Før du tilbakemonterer setet eller
benkesetet i bilen, trekk maksimalt
i stroppen for å være sikker på at
låsesystemet er inne.
Tilbakemontere et sete
Ergonomi og komfort

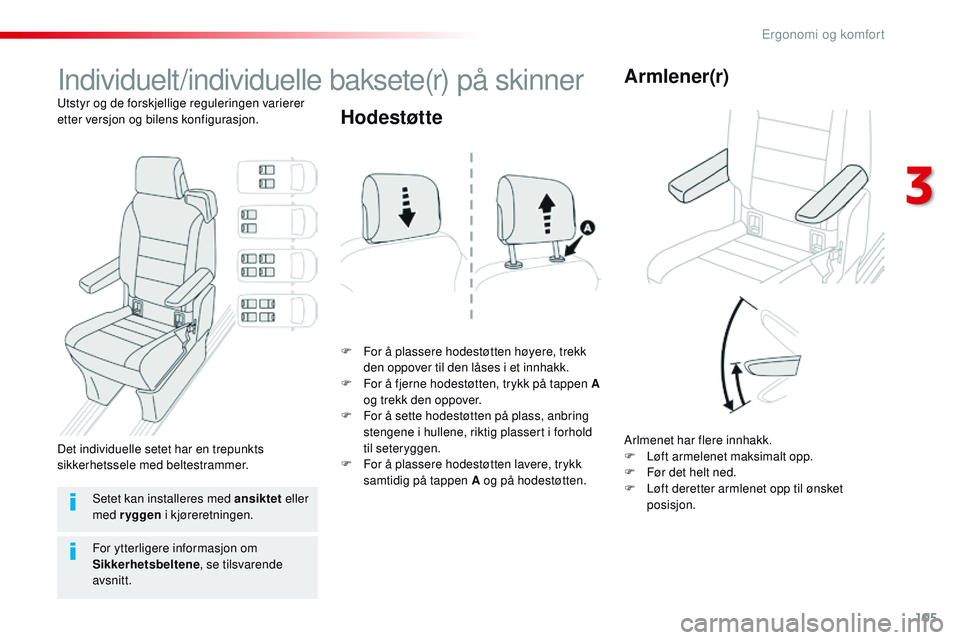

105
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Individuelt/individuelle baksete(r) på skinner
Utstyr og de forskjellige reguleringen varierer
etter versjon og bilens konfigurasjon.F

F
or å plassere hodestøtten høyere, trekk
den oppover til den låses i et innhakk.
F

F
or å fjerne hodestøtten, trykk på tappen A
og trekk den oppover.
F

F
or å sette hodestøtten på plass, anbring
stengene i hullene, riktig plassert i forhold
til seteryggen.
F

F
or å plassere hodestøtten lavere, trykk
samtidig på tappen A og på hodestøtten.
Hodestøtte
Arlmenet har flere innhakk.
F L øft armelenet maksimalt opp.
F

F
ør det helt ned.
F

L
øft deretter armlenet opp til ønsket
posisjon.
Armlener(r)
Setet kan installeres med ansiktet eller
med r yggen i kjøreretningen.
Det individuelle setet har en trepunkts
sikkerhetssele med beltestrammer.
For ytterligere informasjon om
Sikkerhetsbeltene , se tilsvarende
avsnitt.
3
Ergonomi og komfort

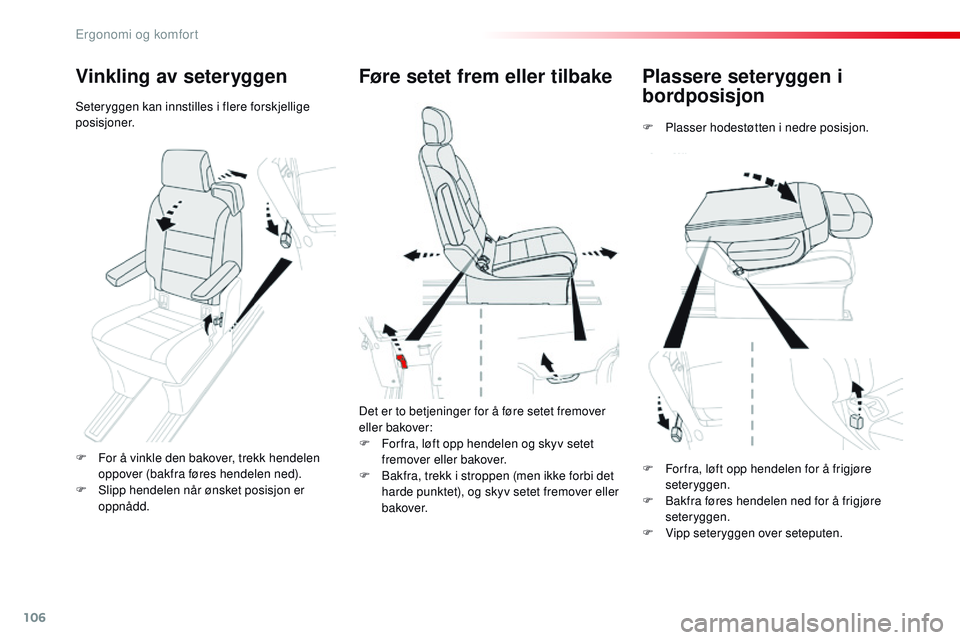

106
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Plassere seteryggen i
bordposisjon
F Plasser hodestøtten i nedre posisjon.
Føre setet frem eller tilbake
Det er to betjeninger for å føre setet fremover
eller bakover:
F
F
or fra, løft opp hendelen og skyv setet
fremover eller bakover.
F

B
akfra, trekk i stroppen (men ikke forbi det
harde punktet), og skyv setet fremover eller
bakover.
Vinkling av seteryggen
Seteryggen kan innstilles i flere forskjellige
posisjoner.
F

F
or å vinkle den bakover, trekk hendelen
oppover (bakfra føres hendelen ned).
F

S
lipp hendelen når ønsket posisjon er
oppnådd. F

F
or fra, løft opp hendelen for å frigjøre
seteryggen.
F

B
akfra føres hendelen ned for å frigjøre
seteryggen.
F

V
ipp seteryggen over seteputen.
Ergonomi og komfort

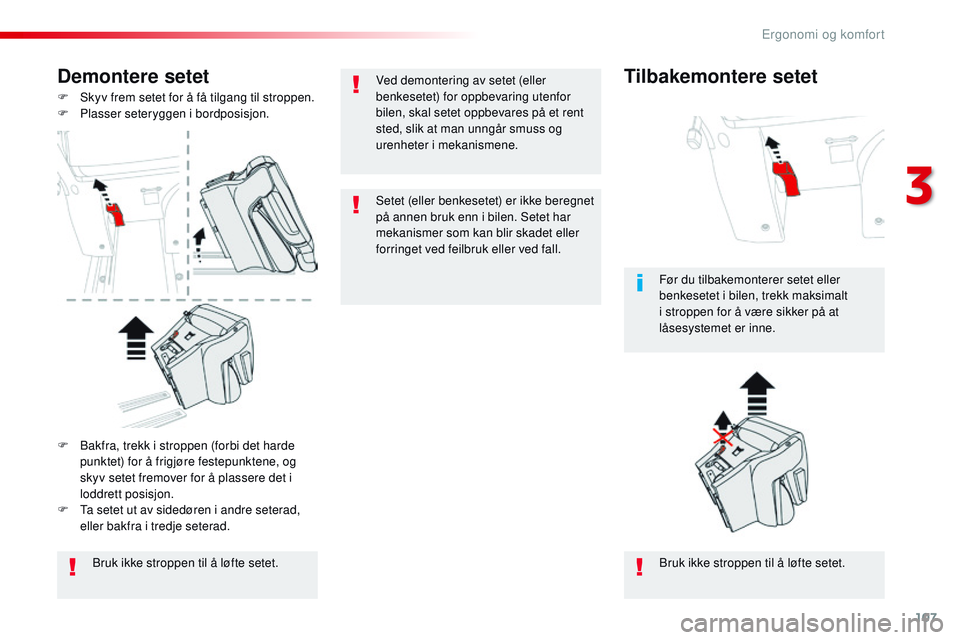

107
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Demontere setet
F Skyv frem setet for å få tilgang til stroppen.
F P lasser seteryggen i bordposisjon.
Bruk ikke stroppen til å løfte setet. Bruk ikke stroppen til å løfte setet. Før du tilbakemonterer setet eller
benkesetet i bilen, trekk maksimalt
i stroppen for å være sikker på at
låsesystemet er inne.
F

B
akfra, trekk i stroppen (forbi det harde
punktet) for å frigjøre festepunktene, og
skyv setet fremover for å plassere det i
loddrett posisjon.
F

T
a setet ut av sidedøren i andre seterad,
eller bakfra i tredje seterad.
Tilbakemontere setetVed demontering av setet (eller
benkesetet) for oppbevaring utenfor
bilen, skal setet oppbevares på et rent
sted, slik at man unngår smuss og
urenheter i mekanismene.
Setet (eller benkesetet) er ikke beregnet
på annen bruk enn i bilen. Setet har
mekanismer som kan blir skadet eller
forringet ved feilbruk eller ved fall.
3
Ergonomi og komfort

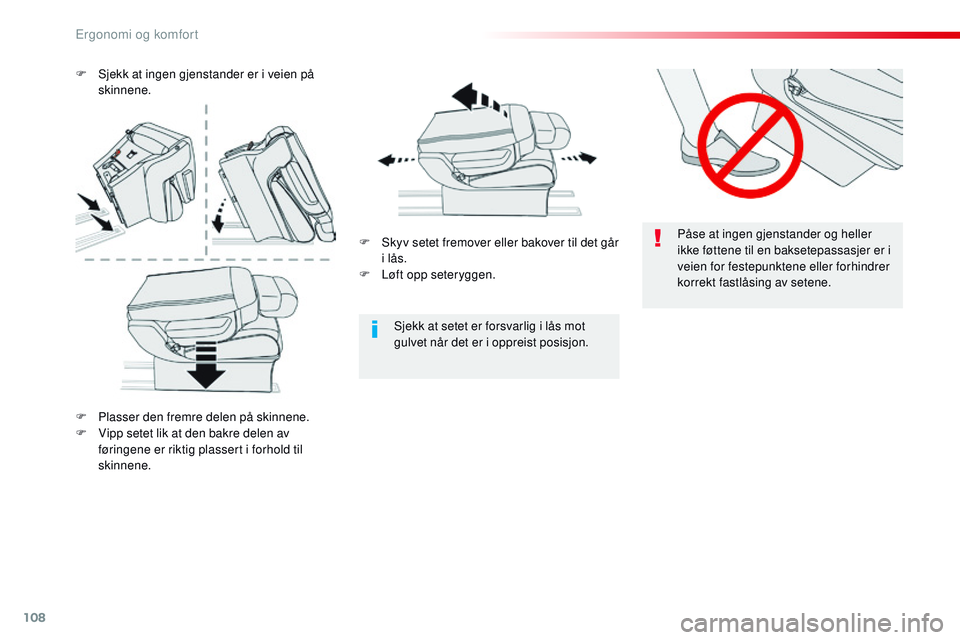

108
Spacetourer-VP_no_Chap03_ergonomie-et-confort_ed01-2016
Påse at ingen gjenstander og heller
ikke føttene til en baksetepassasjer er i
veien for festepunktene eller forhindrer
korrekt fastlåsing av setene.
Sjekk at setet er forsvarlig i lås mot
gulvet når det er i oppreist posisjon.
F
S
kyv setet fremover eller bakover til det går
i lås.
F

L

øft opp seteryggen.
F

S

jekk at ingen gjenstander er i veien på
skinnene.
F

P

lasser den fremre delen på skinnene.
F

V

ipp setet lik at den bakre delen av
føringene er riktig plassert i forhold til
skinnene.
