CITROEN JUMPER SPACETOURER 2017 InstruktionsbÖcker (in Swedish)

19
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

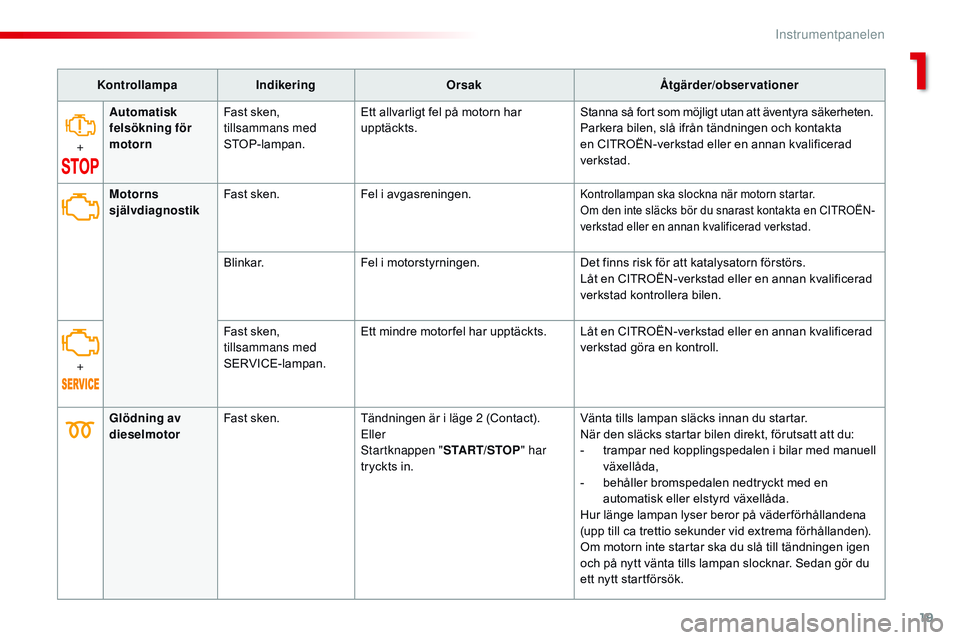

KontrollampaIndikering Orsak Åtgärder/observationer
+ Automatisk
felsökning för
motorn
Fast sken,
tillsammans med
STOP-lampan. Ett allvarligt fel på motorn har
upptäckts.
Stanna så fort som möjligt utan att äventyra säkerheten.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Glödning av
dieselmotor Fast sken.
Tändningen är i läge 2 (Contact).
Eller
Startknappen "START/STOP" har
tryckts in. Vänta tills lampan släcks innan du startar.
När den släcks startar bilen direkt, förutsatt att du:
-

t
rampar ned kopplingspedalen i bilar med manuell
växellåda,
-

b
ehåller bromspedalen nedtryckt med en
automatisk eller elstyrd växellåda.
Hur länge lampan lyser beror på väder förhållandena
(upp till ca trettio sekunder vid extrema förhållanden).
Om motorn inte startar ska du slå till tändningen igen
och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.
Motorns
självdiagnostik
Fast sken.
Fel i avgasreningen.
Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Blinkar.Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
+ Fast sken,
tillsammans med
SERVICE-lampan.
Ett mindre motor fel har upptäckts. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad göra en kontroll.
1
instrumentpanelen

20
KontrollampaIndikering Orsak Åtgärder/observationer

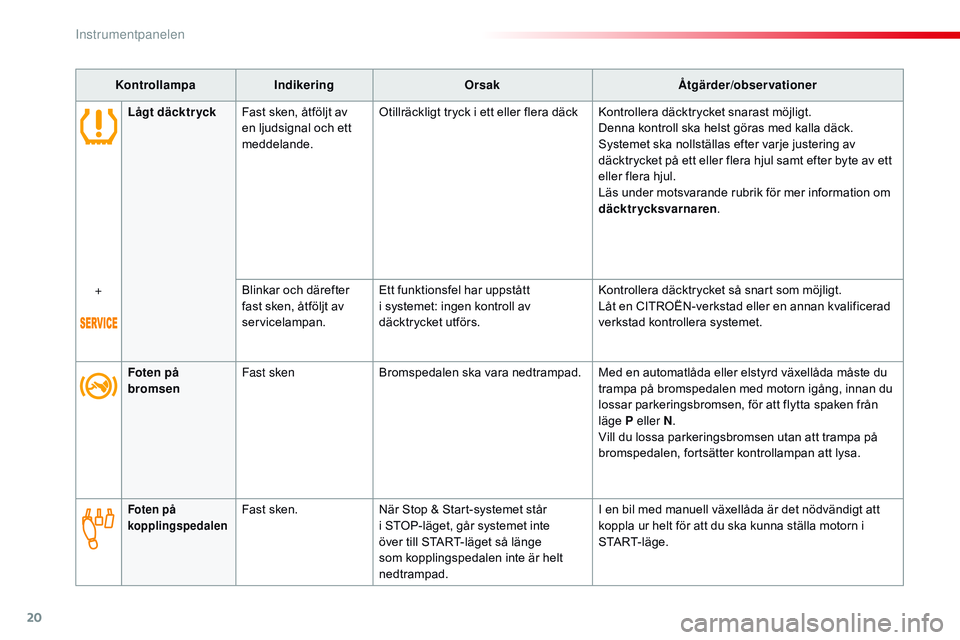

Foten på
bromsen Fast sken
Bromspedalen ska vara nedtrampad. Med en automatlåda eller elstyrd växellåda måste du
trampa på bromspedalen med motorn igång, innan du
lossar parkeringsbromsen, för att flytta spaken från
läge P eller N .
Vill du lossa parkeringsbromsen utan att trampa på
bromspedalen, fortsätter kontrollampan att lysa.
Foten på
kopplingspedalenFast sken. När Stop & Start-systemet står
i STOP-läget, går systemet inte
över till START-läget så länge
som kopplingspedalen inte är helt
nedtrampad. I en bil med manuell växellåda är det nödvändigt att
koppla ur helt för att du ska kunna ställa motorn i
START-läge.
Lågt däcktryck
Fast sken, åtföljt av
en ljudsignal och ett
meddelande. Otillräckligt tryck i ett eller flera däck Kontrollera däcktrycket snarast möjligt.
Denna kontroll ska helst göras med kalla däck.
Systemet ska nollställas efter varje justering av
däcktrycket på ett eller flera hjul samt efter byte av ett
eller flera hjul.
Läs under motsvarande rubrik för mer information om
däcktrycksvarnaren.
+ Blinkar och därefter
fast sken, åtföljt av
servicelampan.Ett funktionsfel har uppstått
i systemet: ingen kontroll av
däcktrycket utförs. Kontrollera däcktrycket så snart som möjligt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Instrumentpanelen

21
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer

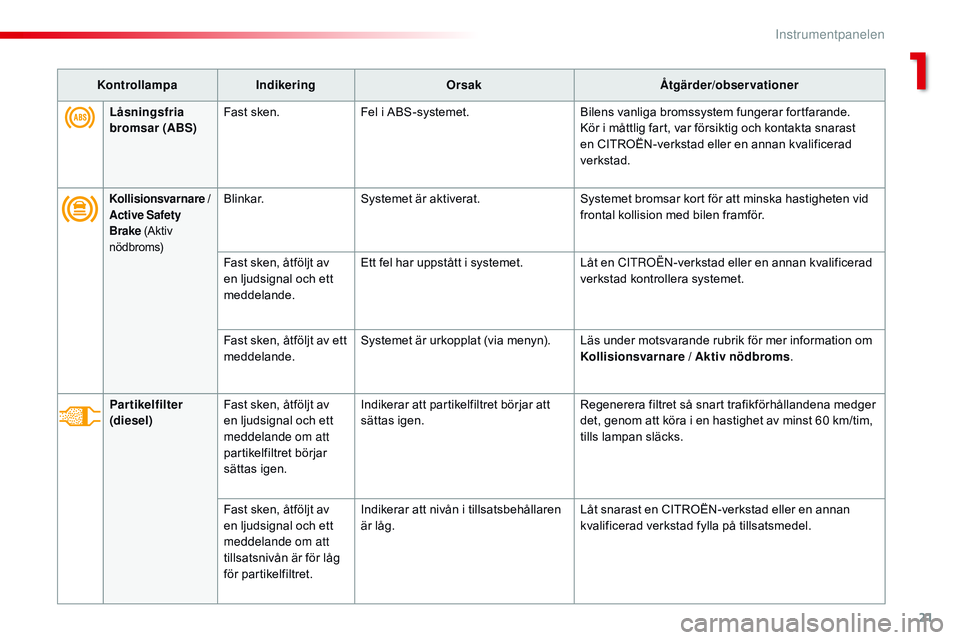

Kollisionsvarnare /
Active Safety
Brake (Aktiv
nödbroms)Blinkar. Systemet är aktiverat. Systemet bromsar kort för att minska hastigheten vid
frontal kollision med bilen framför.
Fast sken, åtföljt av
en ljudsignal och ett
meddelande. Ett fel har uppstått i systemet. Låt en Citr
Oë

n-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Fast sken, åtföljt av ett
meddelande. Systemet är urkopplat (via menyn). Läs under motsvarande rubrik för mer information om
Kollisionsvarnare / Aktiv nödbroms.
Partikelfilter
(diesel) Fast sken, åtföljt av
en ljudsignal och ett
meddelande om att
partikelfiltret börjar
sättas igen. Indikerar att partikelfiltret börjar att
sättas igen.
Regenerera filtret så snart trafikförhållandena medger
det, genom att köra i en hastighet av minst 60 km/tim,
tills lampan släcks.
Fast sken, åtföljt av
en ljudsignal och ett
meddelande om att
tillsatsnivån är för låg
för partikelfiltret. Indikerar att nivån i tillsatsbehållaren
är låg.
Låt snarast en CITROËN-verkstad eller en annan
kvalificerad verkstad fylla på tillsatsmedel.
Låsningsfria
bromsar (ABS)
Fast sken.
Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
1
instrumentpanelen

22
KontrollampaIndikering Orsak Åtgärder/observationer

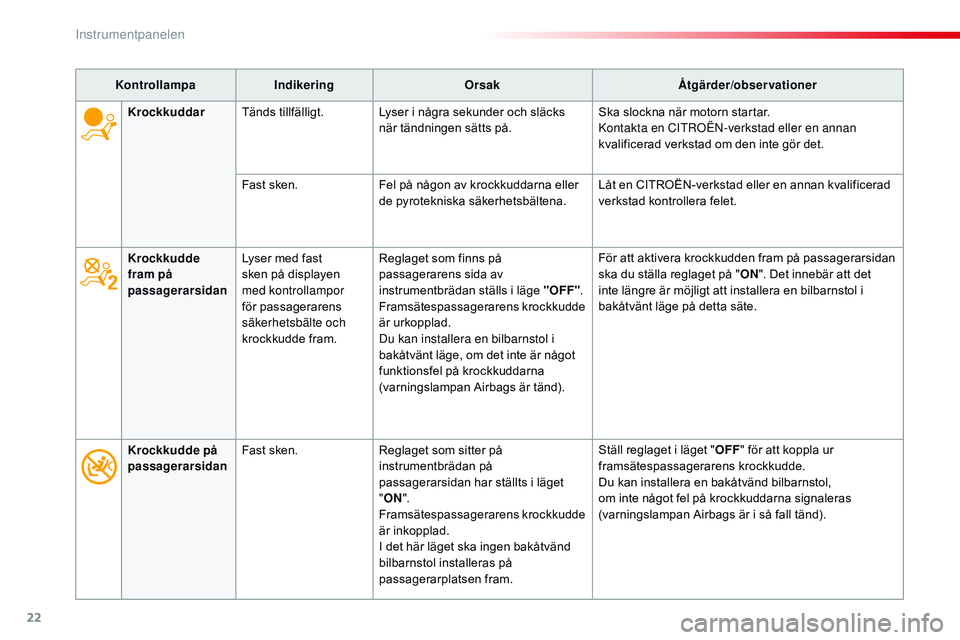

Krockkudde
fram på
passagerarsidan Lyser med fast
sken på displayen
med kontrollampor
för passagerarens
säkerhetsbälte och
krockkudde fram. Reglaget som finns på
passagerarens sida av
instrumentbrädan ställs i läge "OFF"
.
Framsätespassagerarens krockkudde
är urkopplad.
Du kan installera en bilbarnstol i
bakåtvänt läge, om det inte är något
funktionsfel på krockkuddarna
(varningslampan Airbags är tänd). För att aktivera krockkudden fram på passagerarsidan
ska du ställa reglaget på "
ON". Det innebär att det
inte längre är möjligt att installera en bilbarnstol i
bakåtvänt läge på detta säte.
Krockkuddar
Tänds tillfälligt. Lyser i några sekunder och släcks
när tändningen sätts på. Ska slockna när motorn startar.
Kontakta en C
i

tr
Oë
n
-
verkstad eller en annan
kvalificerad verkstad om den inte gör det.
Fast sken. Fel på någon av krockkuddarna eller
de pyrotekniska säkerhetsbältena. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera felet.
Krockkudde på
passagerarsidan Fast sken.
Reglaget som sitter på
instrumentbrädan på
passagerarsidan har ställts i läget
"ON ".
Framsätespassagerarens krockkudde
är inkopplad.
I det här läget ska ingen bakåtvänd
bilbarnstol installeras på
passagerarplatsen fram. Ställ reglaget i läget "
OFF" för att koppla ur
framsätespassagerarens krockkudde.
Du kan installera en bakåtvänd bilbarnstol,
om inte något fel på krockkuddarna signaleras
(varningslampan Airbags är i så fall tänd).
Instrumentpanelen

23
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer

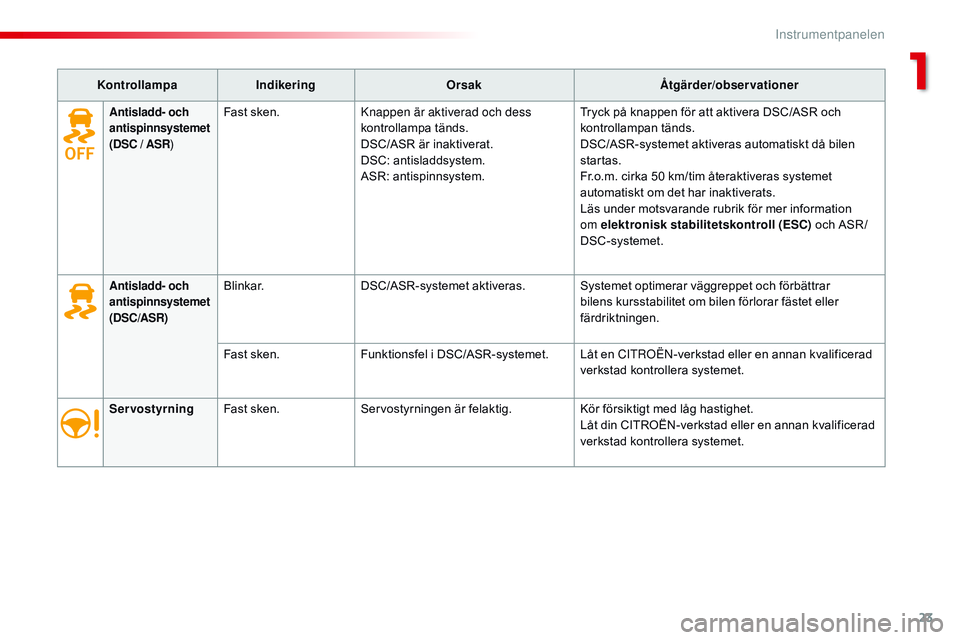

Servostyrning Fast sken. Servostyrningen är felaktig. Kör försiktigt med låg hastighet.
Låt din CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Antisladd- och
antispinnsystemet
(DSC /ASR)Blinkar. DSC/ASR-systemet aktiveras. Systemet optimerar väggreppet och förbättrar
bilens kursstabilitet om bilen förlorar fästet eller
färdriktningen.
Fast sken. Funktionsfel i DSC/ASR-systemet. Låt en Citr
Oë

n-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Antisladd- och
antispinnsystemet
( DSC / ASR )Fast sken. Knappen är aktiverad och dess
kontrollampa tänds.
DSC/ASR är inaktiverat.
DSC: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera DSC/ASR och
kontrollampan tänds.
DSC/ASR-systemet aktiveras automatiskt då bilen
startas.
Fr.o.m. cirka 50 km/tim återaktiveras systemet
automatiskt om det har inaktiverats.
Läs under motsvarande rubrik för mer information
om elektronisk stabilitetskontroll (ESC)
och ASR /
DSC-systemet.
1
instrumentpanelen

24

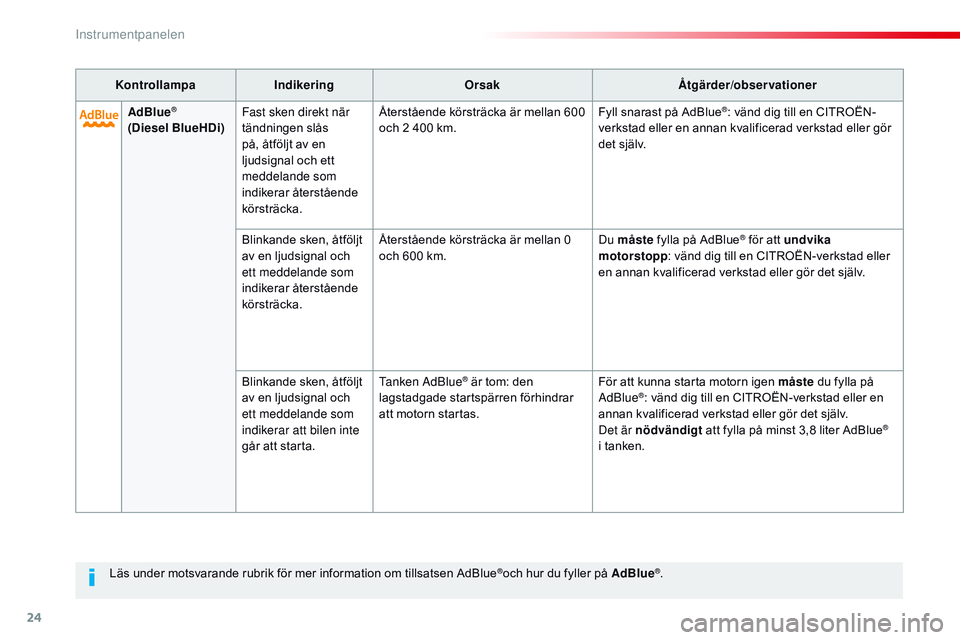

Läs under motsvarande rubrik för mer information om tillsatsen AdBlue®och hur du fyller på AdBlue®.
Kontrollampa
Indikering Orsak Åtgärder/observationer
AdBlue
®
(Diesel BlueHDi) Fast sken direkt när
tändningen slås
på, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan 600
och 2 400 km.
Fyll snarast på AdBlue®: vänd dig till en CITROËN-
verkstad eller en annan kvalificerad verkstad eller gör
det själv.
Blinkande sken, åtföljt
av en ljudsignal och
ett meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan 0
och 600 km.
Du måste
fylla på AdBlue
® för att undvika
motorstopp : vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad eller gör det själv.
Blinkande sken, åtföljt
av en ljudsignal och
ett meddelande som
indikerar att bilen inte
går att starta.
ta

nken AdBlue
® är tom: den
lagstadgade startspärren förhindrar
att motorn startas. För att kunna starta motorn igen måste
du fylla på
AdBlue®: vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad eller gör det själv.
Det är nödvändigt att fylla på minst 3,8 liter AdBlue
®
i tanken.
instrumentpanelen

25
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer
+
+

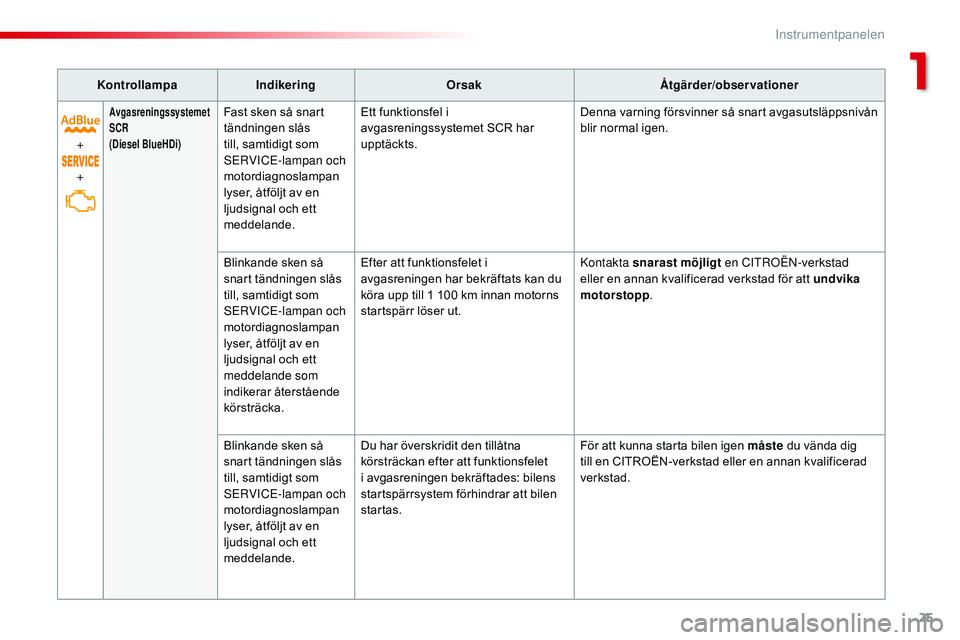

Avgasreningssystemet
SCR
(Diesel BlueHDi)Fast sken så snart
tändningen slås
till, samtidigt som
SE
rViC
E-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande. Ett funktionsfel i
avgasreningssystemet SCR har
upptäckts.
Denna varning försvinner så snart avgasutsläppsnivån
blir normal igen.
Blinkande sken så
snart tändningen slås
till, samtidigt som
SE
rViC

E-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Efter att funktionsfelet i
avgasreningen har bekräftats kan du
köra upp till 1 100 km innan motorns
startspärr löser ut.
Kontakta snarast möjligt
en C
itr
Oë
n
-
verkstad
eller en annan kvalificerad verkstad för att undvika
motorstopp .
Blinkande sken så
snart tändningen slås
till, samtidigt som
SE
rViC

E-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande. Du har överskridit den tillåtna
körsträckan efter att funktionsfelet
i
avgasreningen bekräftades: bilens
startspärrsystem förhindrar att bilen
startas. För att kunna starta bilen igen måste
du vända dig
till en CITROËN-verkstad eller en annan kvalificerad
verkstad.
1
instrumentpanelen

26
KontrollampaIndikering Orsak Åtgärder/observationer

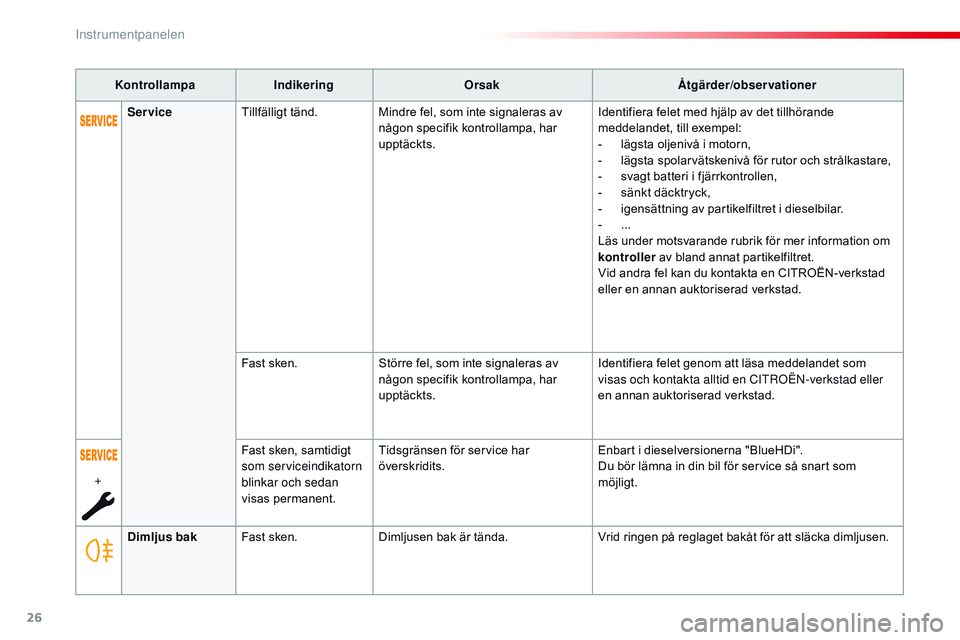

Dimljus bak Fast sken. Dimljusen bak är tända. Vrid ringen på reglaget bakåt för att släcka dimljusen.
Service
Tillfälligt tänd. Mindre fel, som inte signaleras av
någon specifik kontrollampa, har
upptäckts. Identifiera felet med hjälp av det tillhörande
meddelandet, till exempel:
-

l
ägsta oljenivå i motorn,
-

l
ägsta spolarvätskenivå för rutor och strålkastare,
-

s
vagt batteri i fjärrkontrollen,
-

s
änkt däcktryck,
-

i
gensättning av partikelfiltret i dieselbilar.
-
...
L

äs under motsvarande rubrik för mer information om
kontroller av bland annat partikelfiltret.
Vid andra fel kan du kontakta en CITROËN-verkstad
eller en annan auktoriserad verkstad.
Fast sken. Större fel, som inte signaleras av
någon specifik kontrollampa, har
upptäckts. Identifiera felet genom att läsa meddelandet som
visas och kontakta alltid en C
itr
Oë
n
-
verkstad eller
en annan auktoriserad verkstad.
+ Fast sken, samtidigt
som serviceindikatorn
blinkar och sedan
visas permanent.Tidsgränsen för service har
överskridits.
Enbart i dieselversionerna "BlueHDi".
Du bör lämna in din bil för service så snart som
möjligt.
Instrumentpanelen

27
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer

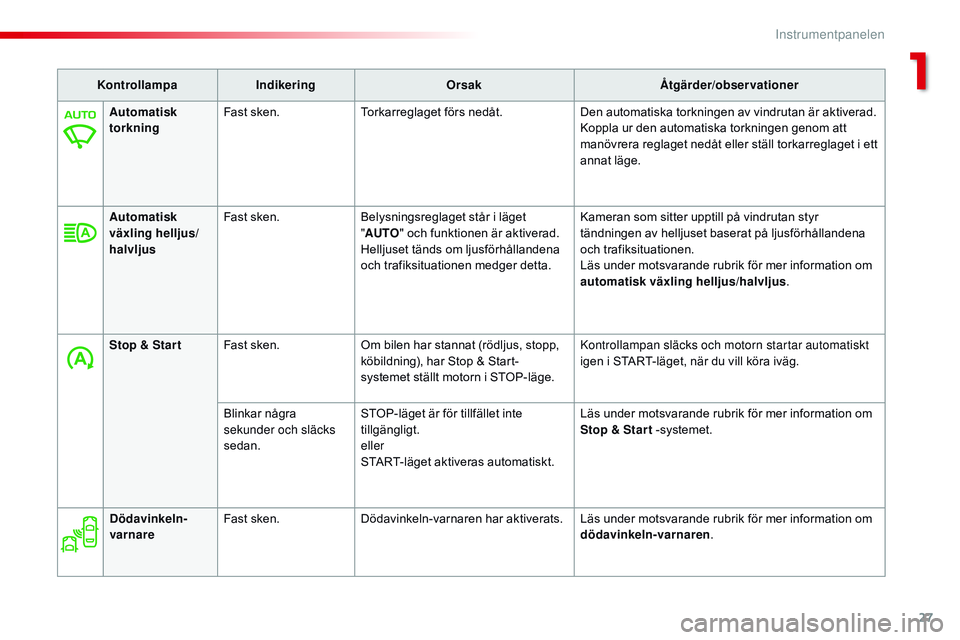

Automatisk
torkning Fast sken.
Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torkningen genom att
manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.
Automatisk
växling helljus/
halvljus Fast sken.
Belysningsreglaget står i läget
"AUTO " och funktionen är aktiverad.
Helljuset tänds om ljusförhållandena
och trafiksituationen medger detta. Kameran som sitter upptill på vindrutan styr
tändningen av helljuset baserat på ljusförhållandena
och trafiksituationen.
Läs under motsvarande rubrik för mer information om
automatisk växling helljus/halvljus
.
Stop & Star t Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.
Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Läs under motsvarande rubrik för mer information om
Stop & Star t -systemet.
Dödavinkeln-
varnare Fast sken.
Dödavinkeln-varnaren har aktiverats. Läs under motsvarande rubrik för mer information om
dödavinkeln-varnaren.
1
instrumentpanelen

28
Läs under motsvarande rubrik för mer information om belysningsreglaget.

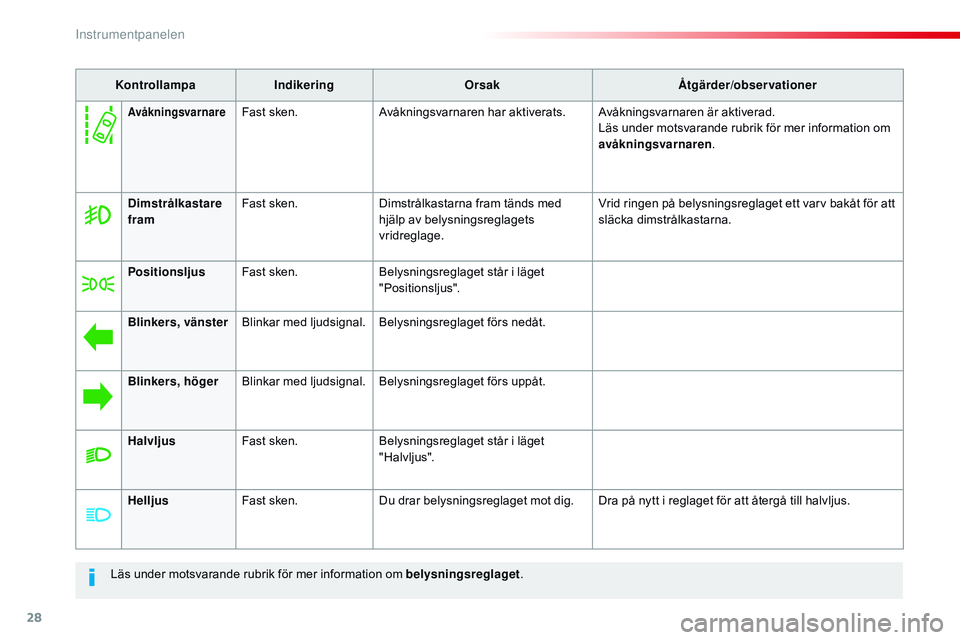

Kontrollampa
Indikering Orsak Åtgärder/observationer
Dimstrålkastare
fram Fast sken.
Dimstrålkastarna fram tänds med
hjälp av belysningsreglagets
vridreglage. Vrid ringen på belysningsreglaget ett varv bakåt för att
släcka dimstrålkastarna.
Positionsljus Fast sken. Belysningsreglaget står i läget
"Positionsljus".
Blinkers, vänster Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger Blinkar med ljudsignal. Belysningsreglaget förs uppåt.
Halvljus Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus Fast sken. Du drar belysningsreglaget mot dig. Dra på nytt i reglaget för att återgå till halvljus.
AvåkningsvarnareFast sken.Avåkningsvarnaren har aktiverats. Avåkningsvarnaren är aktiverad.
Läs under motsvarande rubrik för mer information om
avåkningsvarnaren.
Instrumentpanelen
