CITROEN JUMPER SPACETOURER 2017 InstruktionsbÖcker (in Swedish)

29
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

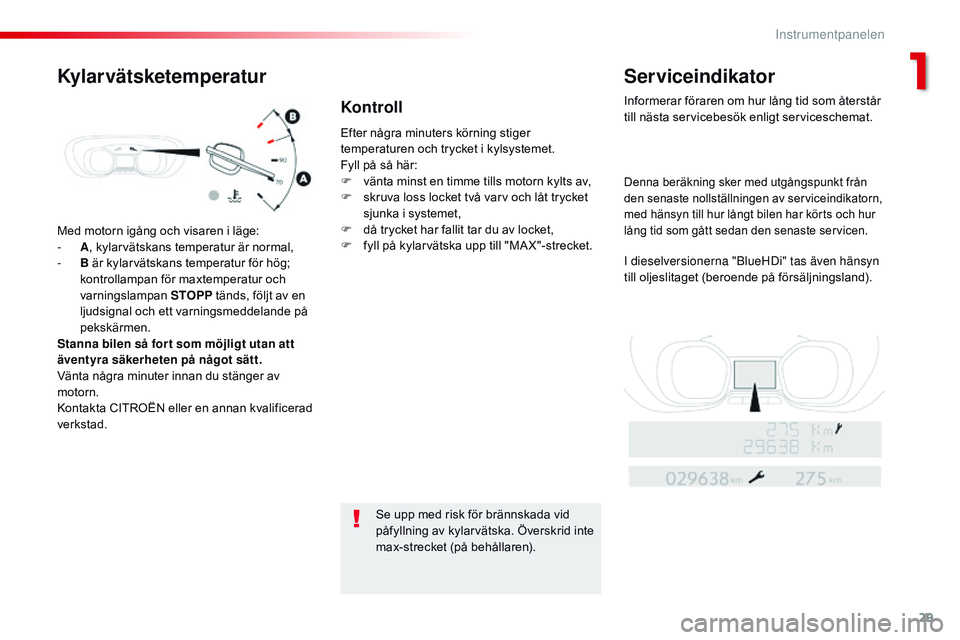

Med motorn igång och visaren i läge:
- A , k
ylarvätskans temperatur är normal,
-

B
är kylarvätskans temperatur för hög;
kontrollampan för maxtemperatur och
varningslampan STOPP tänds, följt av en
ljudsignal och ett varningsmeddelande på
pekskärmen.
Stanna bilen så for t som möjligt utan att
äventyra säkerheten på något sätt.
Vänta några minuter innan du stänger av
motorn.
Kontakta CITROËN eller en annan kvalificerad
verkstad. Efter några minuters körning stiger
temperaturen och trycket i kylsystemet.
Fyll på så här:
F

v
änta minst en timme tills motorn kylts av,
F
s
kruva loss locket två varv och låt trycket
sjunka i systemet,
F d å trycket har fallit tar du av locket,
F f yll på kylarvätska upp till "MA X"-strecket.
Se upp med risk för brännskada vid
påfyllning av kylarvätska. Överskrid inte
max-strecket (på behållaren).
Kylarvätsketemperatur Serviceindikator
Informerar föraren om hur lång tid som återstår
till nästa servicebesök enligt serviceschemat.
Denna beräkning sker med utgångspunkt från
den senaste nollställningen av serviceindikatorn,
med hänsyn till hur långt bilen har körts och hur
lång tid som gått sedan den senaste servicen.
i dieselversionerna "BlueHDi" tas även hänsyn
t ill oljeslitaget (beroende på försäljningsland).
Kontroll
1
instrumentpanelen

30

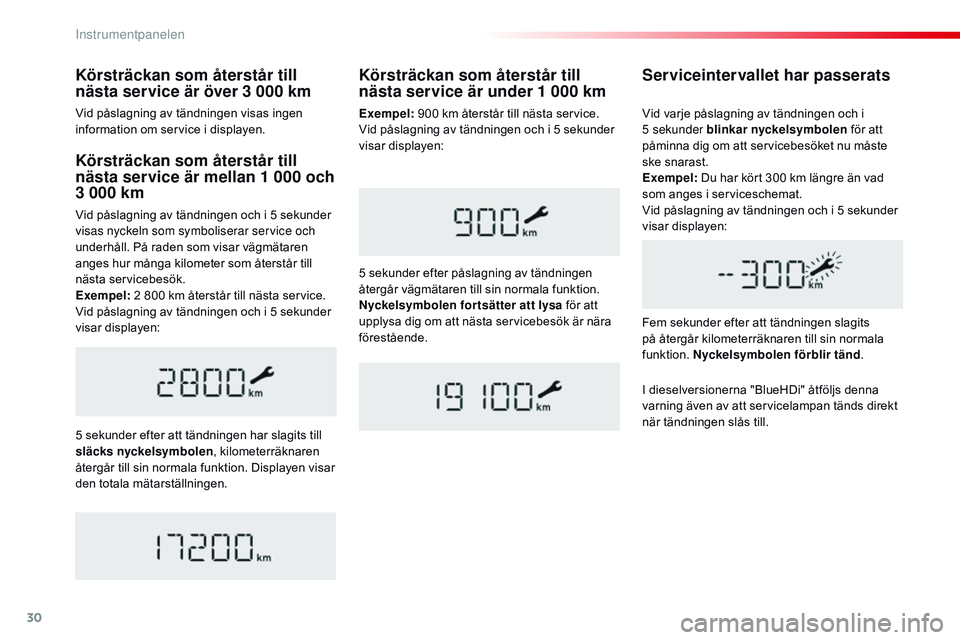

Körsträckan som återstår till
nästa service är mellan 1 000 och
3 000 km
Vid påslagning av tändningen och i 5 sekunder
visas nyckeln som symboliserar service och
underhåll. På raden som visar vägmätaren
anges hur många kilometer som återstår till
nästa servicebesök.
Exempel: 2 800 km återstår till nästa service.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter att tändningen har slagits till
släcks nyckelsymbolen , kilometerräknaren
återgår till sin normala funktion. Displayen visar
den totala mätarställningen.
Serviceintervallet har passerats
Fem sekunder efter att tändningen slagits
på återgår kilometerräknaren till sin normala
funktion. Nyckelsymbolen förblir tänd.
Vid varje påslagning av tändningen och i
5


sekunder blinkar nyckelsymbolen
för att
påminna dig om att servicebesöket nu måste
ske snarast.
Exempel: Du har kört 300 km längre än vad
som anges i serviceschemat.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
Körsträckan som återstår till
nästa service är under 1 000 km
5 sekunder efter påslagning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa för att
upplysa dig om att nästa servicebesök är nära
förestående.
I dieselversionerna "BlueHDi" åtföljs denna
varning även av att servicelampan tänds direkt
när tändningen slås till.
Körsträckan som återstår till
nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen
information om service i displayen. Exempel:
900 km återstår till nästa service.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
Instrumentpanelen

31
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

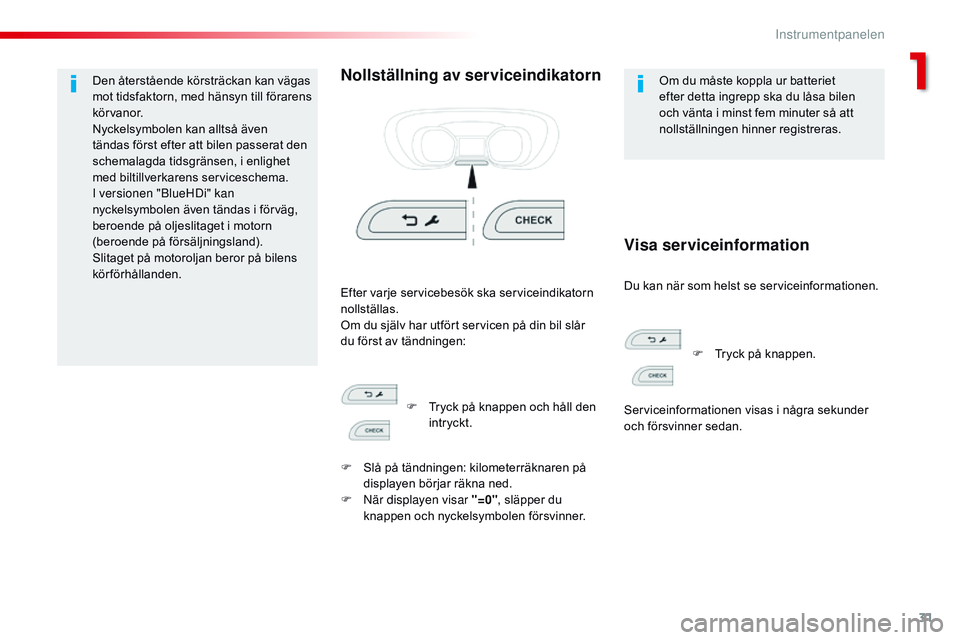

Den återstående körsträckan kan vägas
mot tidsfaktorn, med hänsyn till förarens
körvanor.
Nyckelsymbolen kan alltså även
tändas först efter att bilen passerat den
schemalagda tidsgränsen, i enlighet
med biltillverkarens serviceschema.
i
versionen "BlueHDi" kan
nyckelsymbolen även tändas i förväg,
beroende på oljeslitaget i motorn
(beroende på försäljningsland).
Slitaget på motoroljan beror på bilens
körförhållanden.Nollställning av serviceindikatornOm du måste koppla ur batteriet
efter detta ingrepp ska du låsa bilen
och vänta i minst fem minuter så att
nollställningen hinner registreras.
Du kan när som helst se serviceinformationen.
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du själv har utfört servicen på din bil slår
du först av tändningen:
Visa serviceinformation
F Tryck på knappen och håll den
intryckt.
F

S

lå på tändningen: kilometerräknaren på
displayen börjar räkna ned.
F
n
ä

r displayen visar "=0" , släpper du
knappen och nyckelsymbolen försvinner. F

T
ryck på knappen.
Serviceinformationen visas i några sekunder
och försvinner sedan.
1
instrumentpanelen

32

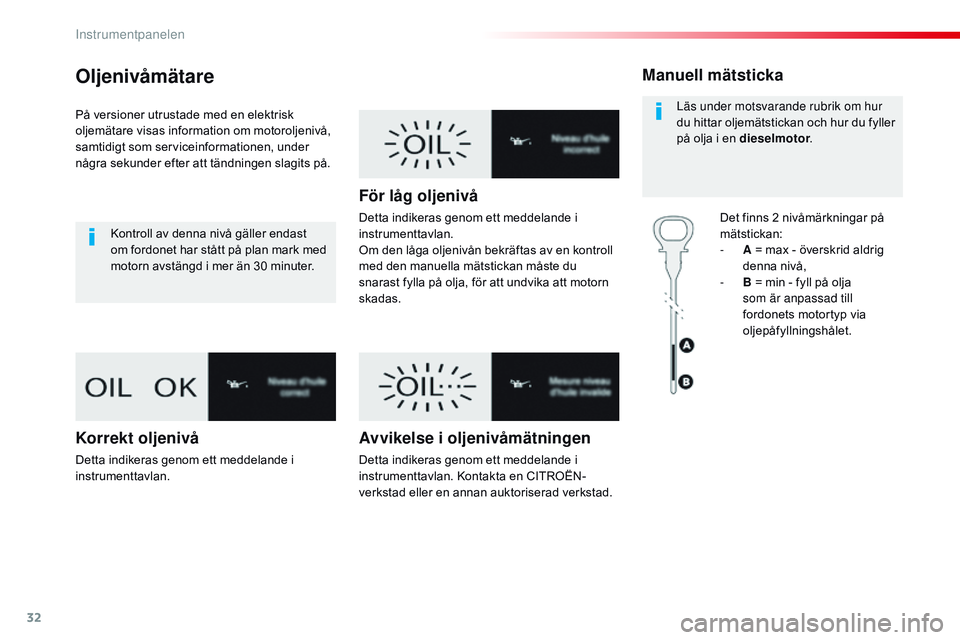

Oljenivåmätare
På versioner utrustade med en elektrisk
oljemätare visas information om motoroljenivå,
samtidigt som serviceinformationen, under
några sekunder efter att tändningen slagits på.Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30
minuter.
Korrekt oljenivå
Detta indikeras genom ett meddelande i
instrumenttavlan.
För låg oljenivå
Detta indikeras genom ett meddelande i
instrumenttavlan.
Om den låga oljenivån bekräftas av en kontroll
med den manuella mätstickan måste du
snarast fylla på olja, för att undvika att motorn
skadas.
Avvikelse i oljenivåmätningen
Detta indikeras genom ett meddelande i
instrumenttavlan. Kontakta en CITROËN-
verkstad eller en annan auktoriserad verkstad.
Manuell mätsticka
Det finns 2 nivåmärkningar på
mätstickan:
-
A
= max - överskrid aldrig
denna nivå,
-

B
= min - fyll på olja
som är anpassad till
fordonets motortyp via
oljepåfyllningshålet.
Läs under motsvarande rubrik om hur
du hittar oljemätstickan och hur du fyller
på olja i en dieselmotor
.
Instrumentpanelen

33
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

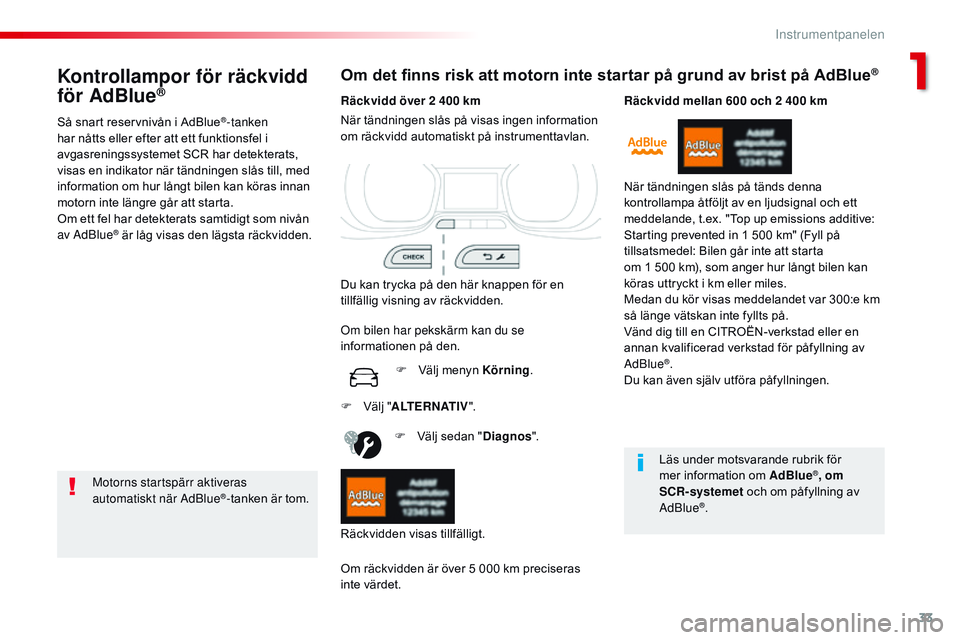

Kontrollampor för räckvidd
för AdBlue®
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Motorns startspärr aktiveras
automatiskt när AdBlue®- tanken är tom. Räckvidd över 2 400 km
Du kan trycka på den här knappen för en
tillfällig visning av räckvidden.
F
V
älj sedan "
Diagnos".
Om räckvidden är över 5 000 km preciseras
inte värdet. När tändningen slås på visas ingen information
om räckvidd automatiskt på instrumenttavlan.
Räckvidden visas tillfälligt. Om bilen har pekskärm kan du se
informationen på den. F
V
älj menyn Körning
.Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds denna
kontrollampa åtföljt av en ljudsignal och ett
meddelande, t.ex. "Top up emissions additive:
Starting prevented in 1 500 km" (Fyll på
tillsatsmedel: Bilen går inte att starta
om 1 500 km), som anger hur långt bilen kan
köras uttryckt i km eller miles.
Medan du kör visas meddelandet var 300:e km
så länge vätskan inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
F

V

älj " ALTERNATIV ".
Läs under motsvarande rubrik för
mer information om AdBlue
®, om
SCR-systemet och om påfyllning av
AdBlue
®.
1
instrumentpanelen

34

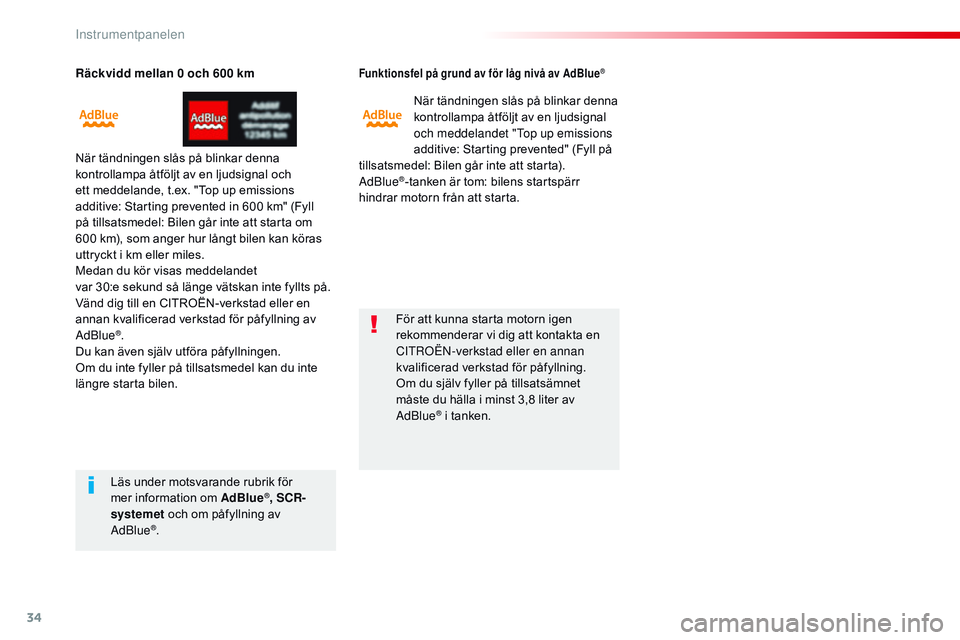

Räckvidd mellan 0 och 600 km
När tändningen slås på blinkar denna
kontrollampa åtföljt av en ljudsignal och
ett meddelande, t.ex. "Top up emissions
additive: Starting prevented in 600 km" (Fyll
på tillsatsmedel: Bilen går inte att starta om
600 km), som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet
var 30:e sekund så länge vätskan inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte fyller på tillsatsmedel kan du inte
längre starta bilen.
Funktionsfel på grund av för låg nivå av AdBlue®
När tändningen slås på blinkar denna
kontrollampa åtföljt av en ljudsignal
och meddelandet "
to

p up emissions
additive: Starting prevented" (Fyll på
tillsatsmedel: Bilen går inte att starta).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta.
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
C
itr
Oë
n
-
verkstad eller en annan
kvalificerad verkstad för påfyllning.
Om du själv fyller på tillsatsämnet
måste du hälla i minst 3,8 liter av
AdBlue
® i tanken.
Läs under motsvarande rubrik för
mer information om AdBlue
®, SCR-
systemet och om påfyllning av
AdBlue
®.
Instrumentpanelen

35
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

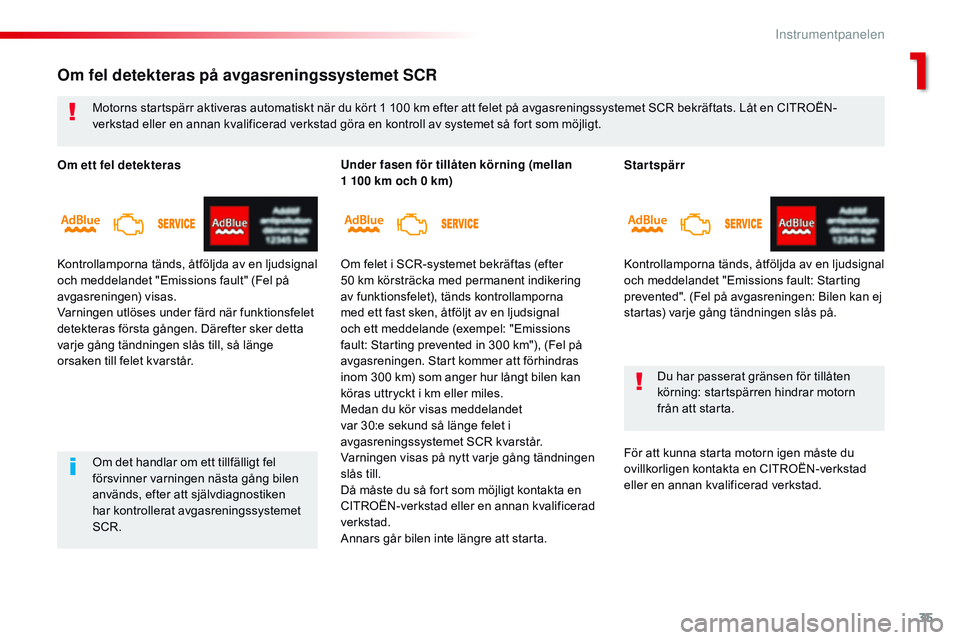

Startspärr
Kontrollamporna tänds, åtföljda av en ljudsignal
och meddelandet "Emissions fault: Starting
prevented". (Fel på avgasreningen: Bilen kan ej
startas) varje gång tändningen slås på.Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta.
För att kunna starta motorn igen måste du
ovillkorligen kontakta en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt en CITROËN-
verkstad eller en annan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR.
Om ett fel detekteras
Kontrollamporna tänds, åtföljda av en ljudsignal
och meddelandet "Emissions fault" (Fel på
avgasreningen) visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.
Under fasen för tillåten körning (mellan
1
100 km och 0 km)
Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds kontrollamporna
med ett fast sken, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300 km"), (Fel på
avgasreningen. Start kommer att förhindras
inom 300 km) som anger hur långt bilen kan
köras uttryckt i km eller miles.
Medan du kör visas meddelandet
var 30:e
sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
1
instrumentpanelen

36

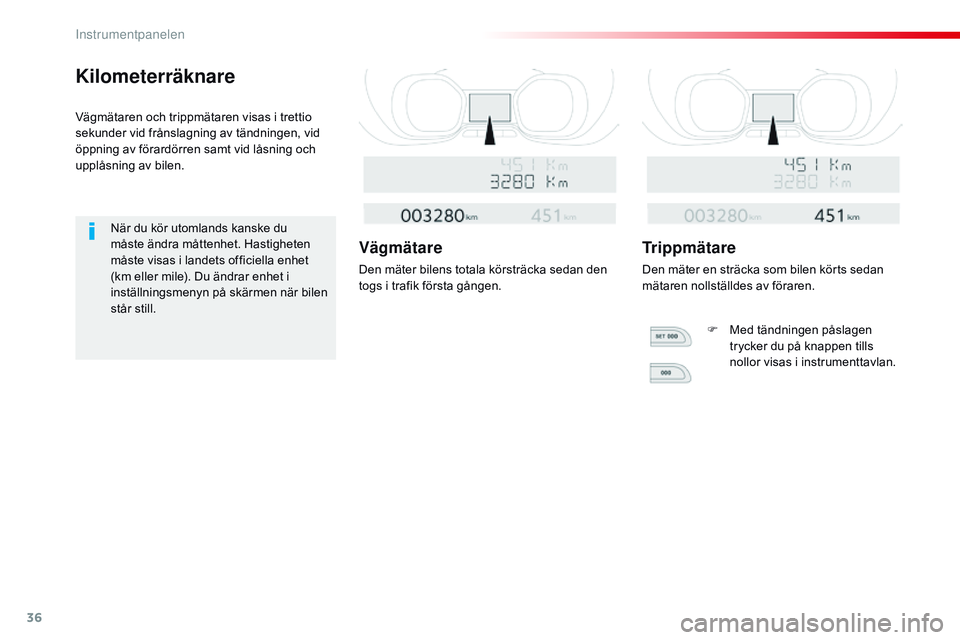

Kilometerräknare
Vägmätaren och trippmätaren visas i trettio
sekunder vid frånslagning av tändningen, vid
öppning av förardörren samt vid låsning och
upplåsning av bilen.När du kör utomlands kanske du
måste ändra måttenhet. Hastigheten
måste visas i landets officiella enhet
(km eller mile). Du ändrar enhet i
inställningsmenyn på skärmen när bilen
står still.
Vägmätare
Den mäter bilens totala körsträcka sedan den
togs i trafik första gången.
Trippmätare
Den mäter en sträcka som bilen körts sedan
mätaren nollställdes av föraren. F

M
ed tändningen påslagen
trycker du på knappen tills
nollor visas i instrumenttavlan.
Instrumentpanelen

37
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

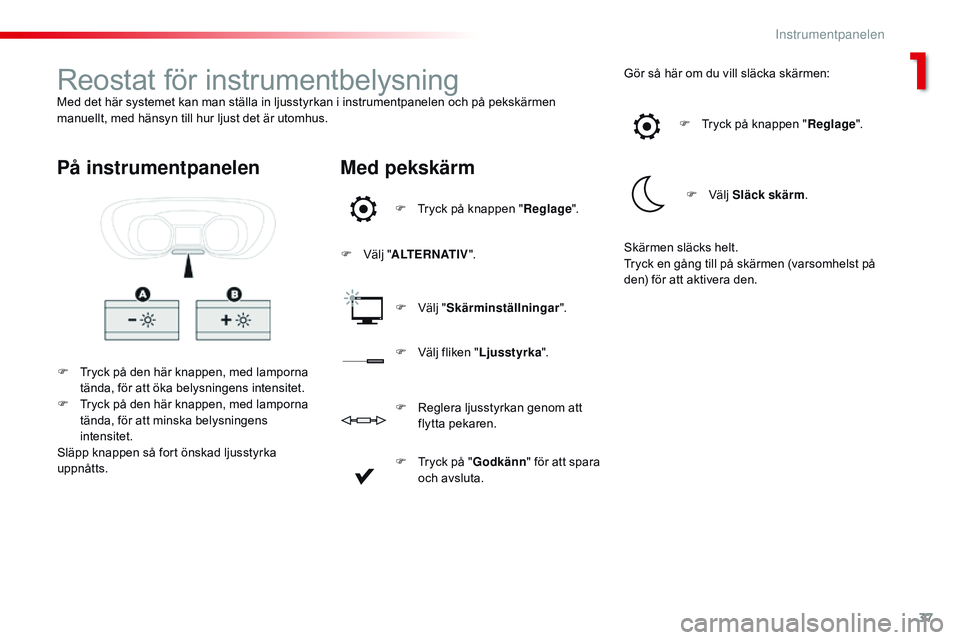

Reostat för instrumentbelysningMed det här systemet kan man ställa in ljusstyrkan i instrumentpanelen och på pekskärmen
manuellt, med hänsyn till hur ljust det är utomhus.F

T
ryck på den här knappen, med lamporna
tända, för att öka belysningens intensitet.
F

T
ryck på den här knappen, med lamporna
tända, för att minska belysningens
intensitet.
Släpp knappen så fort önskad ljusstyrka
uppnåtts.
På instrumentpanelen Med pekskärm
F Tryck på knappen "Reglage".
F

V

älj " ALTERNATIV ".
F

V
älj "Skärminställningar ".Gör så här om du vill släcka skärmen:
F
V
älj fliken " Ljusstyrka ". F

T
ryck på knappen "
Reglage".
F Vä lj
Släck skärm .
F
T
ryck på " Godkänn " för att spara
och avsluta.
F

R
eglera ljusstyrkan genom att
flytta pekaren. Skärmen släcks helt.
Tryck en gång till på skärmen (varsomhelst på
den) för att aktivera den.
1
instrumentpanelen

38

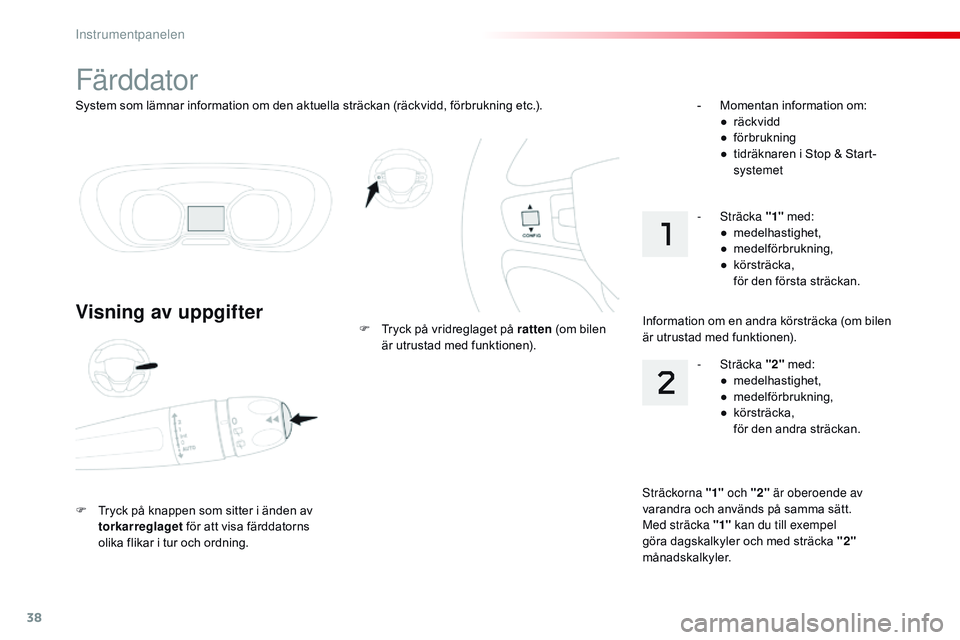

System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
Färddator
Visning av uppgifter
F Tryck på knappen som sitter i änden av torkarreglaget för att visa färddatorns
olika flikar i tur och ordning. F

T
ryck på vridreglaget på ratten
(om bilen
är utrustad med funktionen). -
M
omentan information om:
●
r
äckvidd
●
fö
rbrukning
●
t
idräknaren i Stop & Start-
systemet
Sträckorna "1" och "2" är oberoende av
varandra och används på samma sätt.
Med sträcka "1" kan du till exempel
göra dagskalkyler och med sträcka " 2"
månadskalkyler. -
Sträcka
"2" med:
●
m
edelhastighet,
●
m
edelförbrukning,
●
k
örsträcka,
f

ör den andra sträckan.
- Sträcka
"1" med:
●
m
edelhastighet,
●
m
edelförbrukning,
●
k
örsträcka,
f

ör den första sträckan.
Information om en andra körsträcka (om bilen
är utrustad med funktionen).
instrumentpanelen
