näpp upp klädseln på varje sida genom
att dra i det nedifrån och upp.
F

D

ra i klädseln för att lossa clipsfästena i
mitten och ta av det.
F

T

ryck lyset utåt efter öppning med hjälp av
en skruvmejsel.
F

K

oppla ur kontaktstycket.
F

T

a bort lyset.
F

S

kruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
F

B

yt ut den trasiga lampan.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Vid återmonteringen trycker du på ovansidan
för att knäppa fast lyse och skyddsklädsel.

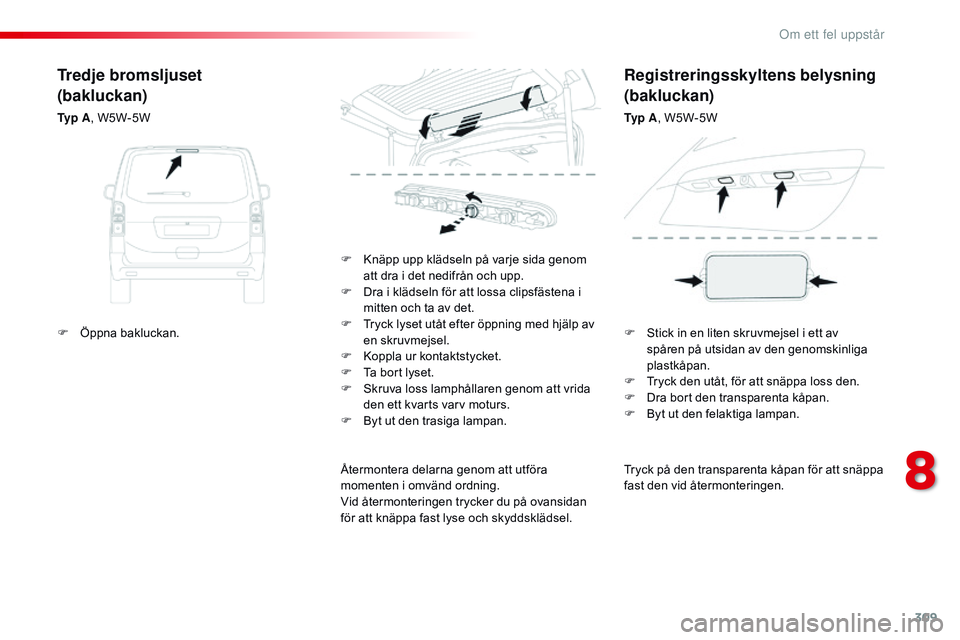

Tredje bromsljuset
(bakluckan)
Ty p A , W5W-5W
Registreringsskyltens belysning
(bakluckan)
Ty p A, W5W-5W
F

Ö

ppna bakluckan. F

S
tick in en liten skruvmejsel i ett av
spåren på utsidan av den genomskinliga
plastkåpan.
F

T
ryck den utåt, för att snäppa loss den.
F

D
ra bort den transparenta kåpan.
F

B
yt ut den felaktiga lampan.
8
Om ett fel uppst

310
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

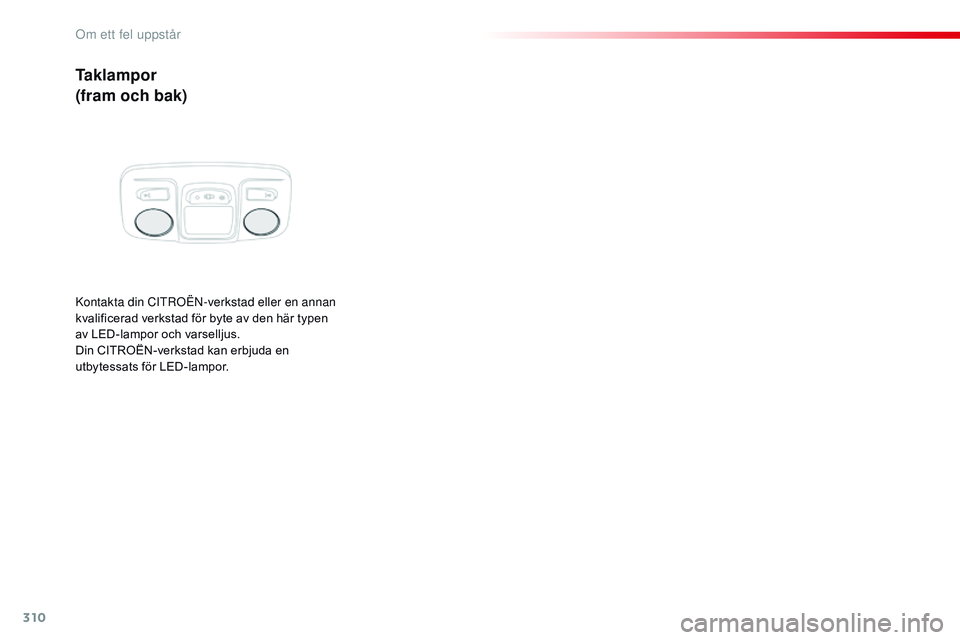

Taklampor
(fram och bak)
Kontakta din CitrOë n- verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av LED-lampor och varselljus.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Om ett fel uppst

311
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.
F

L
ossa locket helt. Hel säkring
Trasig säkring
Tång
Verktygen och deras placering
F Dra ut tången från dess plats. Säkringstången sitter bakom locket på
instrumentbrädans säkringsbox. Innan du byter ut en säkring måste du:
F
v
eta var vad felet består i och åtgärda det,
F
s
tänga av alla strömförbrukare,
F
s
e till att fordonet står stilla och slå ifrån
tändningen,
F
h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.
Byte av säkring
Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a
nvänd specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F

b
yt alltid ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilen. Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda till
ett allvarligt funktionsfel på din bil. Vänd
dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Byte av säkring
8
Om ett fel uppst

312
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
CitrOën ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
C
i

tr
Oë
n och som inte installerats
enligt dess föreskrifter - speciellt om
alla anslutna tillbehör tillsammans har
en strömförbrukning på mer än 10 mA.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
Kontakta en C
i

tr
Oë
n
-
verkstad om
du behöver hjälp med montering av
dragkrok eller utrustning för t.ex.
taxibilar.

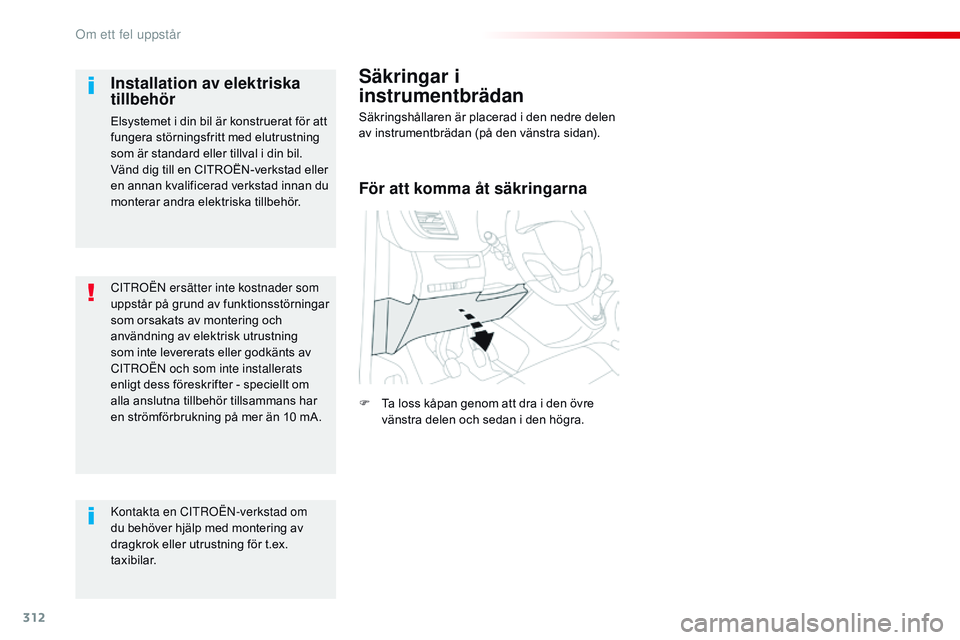

Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen
av instrumentbrädan (på den vänstra sidan).
För att komma åt säkringarna
F Ta loss kåpan genom att dra i den övre vänstra delen och sedan i den högra.
Om ett fel uppst

313
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Säkring nr Styrka
(A) Funktioner
F1 10Elektrisk servostyrning, kopplingskontakt.
F4 15Signalhorn.
F5 20Pump till vindrute- och bakrutespolare.
F6 20Pump till vindrute- och bakrutespolare.
F7 1012-volts tillbehörsuttag.
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Yttre och inre lås, fram och bak.
F13 10Reglage till klimatanläggningen fram, reglage till bilradion,
växelspak, head up-display.
F14 5Larm, nödsamtal och uppringning av bärgare.
F17 5Instrumenttavla.
F19 3Reglage på ratten.
F21 3Nyckelfritt lås- och startsystemeller stöldskydd.
F22 3Regn- och ljusgivare, multifunktionskamera.
F23 5Bältespåminnare.
F24 5Pekskärm, backkamera och parkeringssensor.
F25 5Krockkuddar.
F29 20Bilradio, pekskärm, cd-spelare, navigation.
F31 15Bilradio (+ batteri).
F32 1512-volts tillbehörsuttag fram.
F34 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F35 5Munstycke för värme, reglage för inställning av strålkastarhöjd.
F36 5Laddställ för ficklampa, taklampa bak.Version 1 (Eco)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
8
Om ett fel uppst

314
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

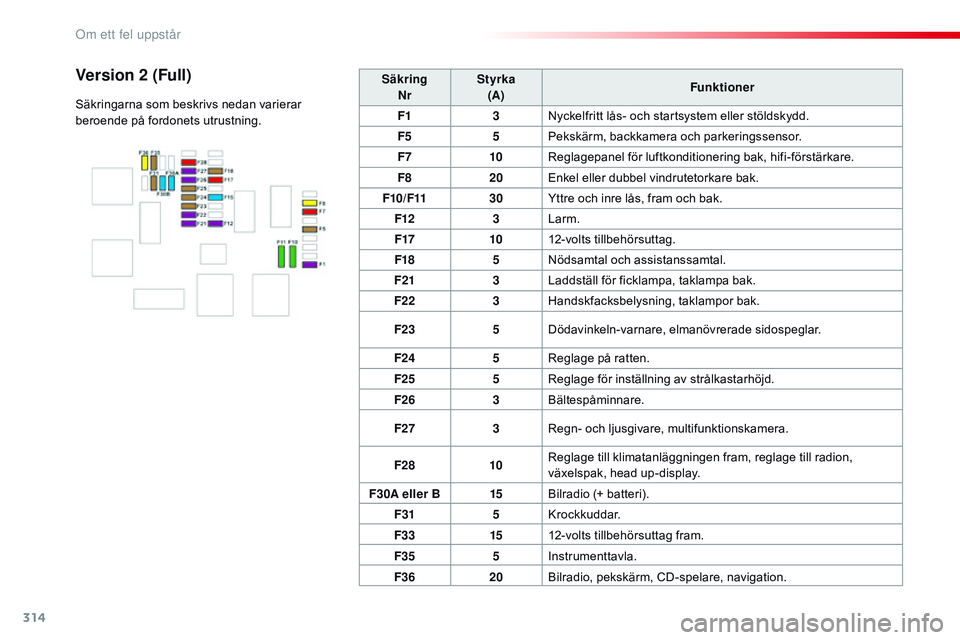

Säkring
Nr Styrka

(A) Funktioner
F1 3Nyckelfritt lås- och startsystem eller stöldskydd.
F5 5Pekskärm, backkamera och parkeringssensor.
F7 10Reglagepanel för luftkonditionering bak, hifi-förstärkare.
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Yttre och inre lås, fram och bak.
F12 3Larm.
F17 1012-volts tillbehörsuttag.
F18 5Nödsamtal och assistanssamtal.
F21 3Laddställ för ficklampa, taklampa bak.
F22 3Handskfacksbelysning, taklampor bak.
F23 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F24 5Reglage på ratten.
F25 5Reglage för inställning av strålkastarhöjd.
F26 3Bältespåminnare.
F27 3Regn- och ljusgivare, multifunktionskamera.
F28 10Reglage till klimatanläggningen fram, reglage till radion,
växelspak, head up-display.
F30A eller B 15Bilradio (+ batteri).
F31 5Krockkuddar.
F33 1512-volts tillbehörsuttag fram.
F35 5Instrumenttavla.
F36 20Bilradio, pekskärm, CD-spelare, navigation.Version 2 (Full)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
Om ett fel uppst

315
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Säkringar i motorrummet
F Lås upp båda låsen A.
F T a bort locket.
F

B
yt ut säkringen.
F

S
täng locket noggrant efter åtgärden
och lås sedan de två låsen A så att
säkringsboxen är tät. Säkring
nr Styrka
(A) Funktion
F12 5Munstycken för värmen.
F14 25Pump till vindrute- och bakrutespolare.
F15 5Främre radar för automatisk nödbroms, elektrisk styrservo.
F17 10BSI.
F19 30Vindrutetorkarmotor.
F20 15Pump till vindrute- och bakrutespolare.
F21 20Pump till strålkastarspolare.
F22 15Signalhorn.
F23 15Höger helljus.
F24 15Vänster helljus.
Säkringsboxen har placerats i motorrummet i
närheten av batteriet.
Säkringarna som beskrivs nedan varierar beroende på fordonets utrustning.
För att komma åt säkringarna
8
Om ett fel uppst

316
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

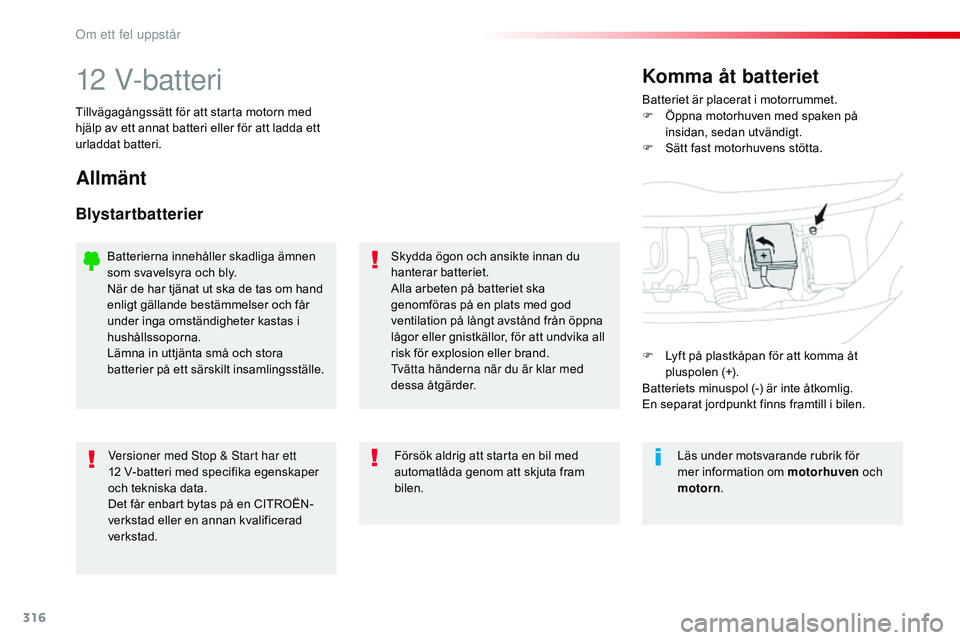

12 V-batteriBatteriet är placerat i motorrummet.
F Ö ppna motorhuven med spaken på
insidan, sedan utvändigt.
F

S
ätt fast motorhuvens stötta.
Komma åt batteriet
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Allmänt
Blystartbatterier
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska
genomföras på en plats med god
ventilation på långt avstånd från öppna
lågor eller gnistkällor, för att undvika all
risk för explosion eller brand.
tv

ätta händerna när du är klar med
dessa åtgärder.
Versioner med Stop & Start har ett
12 V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad. Försök aldrig att starta en bil med
automatlåda genom att skjuta fram
bilen.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Läs under motsvarande rubrik för
mer information om motorhuven och
motorn .
F

L
yft på plastkåpan för att komma åt
pluspolen (+).
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
Om ett fel uppst

317
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Starta motorn med hjälp av
ett annat batteri
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på
24 volt eller mer.
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med det
urladdade batteriets.
De båda bilarna får inte komma
i
kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor etc.)
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem etc.).
Koppla inte ur pluspolen när motorn är
igång. F

L
yft upp plastkåpan på pluspolen (+), i
förekommande fall.
F

A
nslut den röda kabeln till pluspolen (+) på
det felaktiga batteriet A (vid den vinklade
metalldelen) och sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
F

A
nslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F

A
nslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C i bilen som
ska startas.
F

S
tarta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter.
F

A
ktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker
igen.

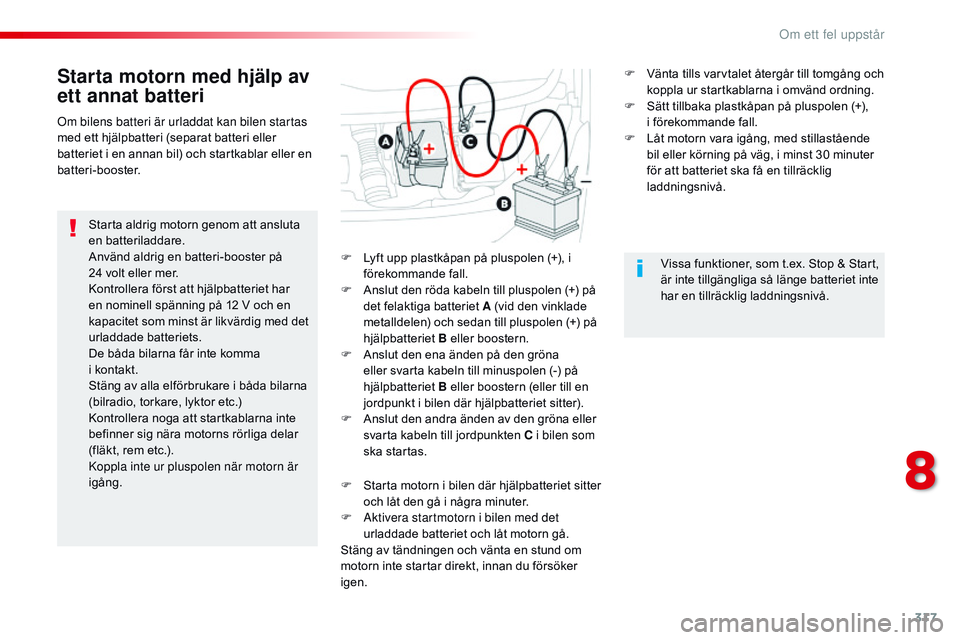

Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar eller en
batteri-booster.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
F

V
änta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F
S
ätt tillbaka plastkåpan på pluspolen (+),
i förekommande fall.
F
L
åt motorn vara igång, med stillastående
bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.
8
Om ett fel uppst

318
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
-
o
m du i huvudsak kör korta sträckor,
-

o
m bilen inte ska användas på flera veckor.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.

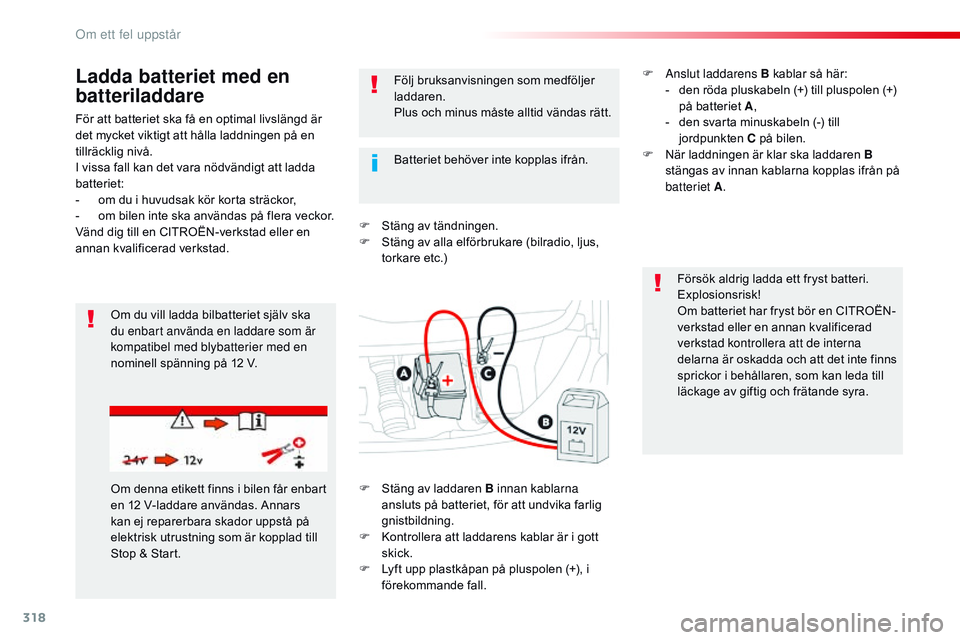

Ladda batteriet med en
batteriladdare
F Stäng av tändningen.
F S täng av alla elförbrukare (bilradio, ljus,
torkare etc.)
Om du vill ladda bilbatteriet själv ska
du enbart använda en laddare som är
kompatibel med blybatterier med en
nominell spänning på 12 V. Följ bruksanvisningen som medföljer
laddaren.
Plus och minus måste alltid vändas rätt.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en CITROËN-
verkstad eller en annan kvalificerad
verkstad kontrollera att de interna
delarna är oskadda och att det inte finns
sprickor i behållaren, som kan leda till
läckage av giftig och frätande syra.
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars
kan ej reparerbara skador uppstå på
elektrisk utrustning som är kopplad till
Stop & Start. Batteriet behöver inte kopplas ifrån.
F
S
täng av laddaren B innan kablarna
ansluts på batteriet, för att undvika farlig
gnistbildning.
F

K
ontrollera att laddarens kablar är i gott
skick.
F

L
yft upp plastkåpan på pluspolen (+), i
förekommande fall. F

A
nslut laddarens B kablar så här:
-
d
en röda pluskabeln (+) till pluspolen (+)
på batteriet A ,
-
d
en svarta minuskabeln (-) till
jordpunkten C på bilen.
F
N
är laddningen är klar ska laddaren B
stängas av innan kablarna kopplas ifrån på
batteriet A .
Om ett fel uppst
