CITROEN JUMPER SPACETOURER 2017 InstruktionsbØger (in Danish)
Manufacturer: CITROEN, Model Year: 2017, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2017Pages: 774, PDF Size: 40.42 MB
Page 31 of 774
29
Spacetourer-VP_da_Chap01_instruments-de-bord_ed01-2016

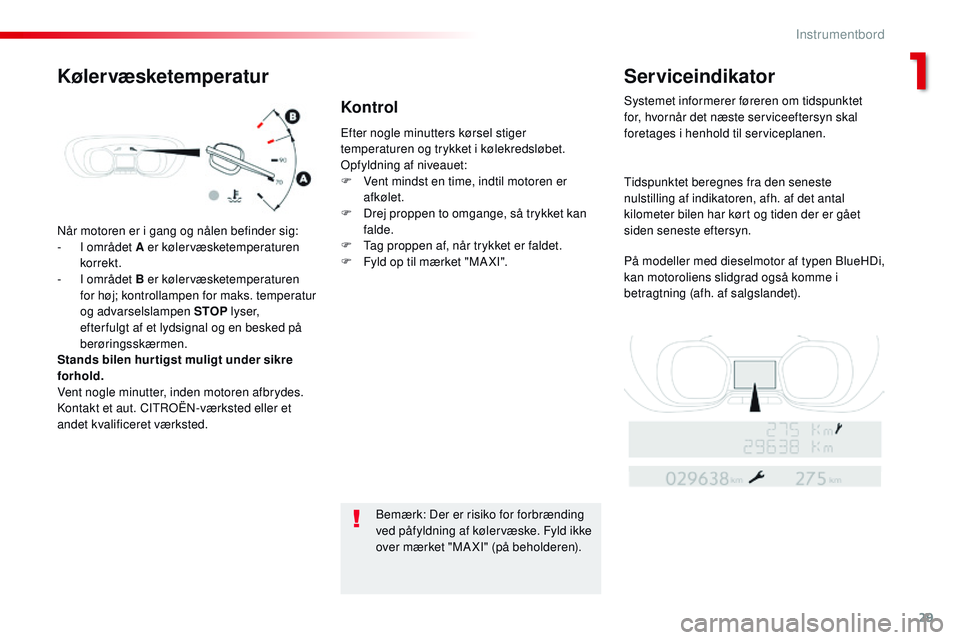

Når motoren er i gang og nålen befinder sig:
- I o mrådet A er kølervæsketemperaturen
korrekt.
-
I o
mrådet B er kølervæsketemperaturen
for høj; kontrollampen for maks. temperatur
og advarselslampen STOP lyser,
efter fulgt af et lydsignal og en besked på
berøringsskærmen.
Stands bilen hur tigst muligt under sikre
forhold.
Vent nogle minutter, inden motoren afbrydes.
Kontakt et aut. CITROËN-værksted eller et
andet kvalificeret værksted. Efter nogle minutters kørsel stiger
temperaturen og trykket i kølekredsløbet.
Opfyldning af niveauet:
F
V
ent mindst en time, indtil motoren er
afkølet.
F
D
rej proppen to omgange, så trykket kan
falde.
F T ag proppen af, når trykket er faldet.
F
F
yld op til mærket "MA XI".
Bemærk: Der er risiko for forbrænding
ved påfyldning af kølervæske. Fyld ikke
over mærket "MA XI" (på beholderen).
Kølervæsketemperatur Serviceindikator
Systemet informerer føreren om tidspunktet
for, hvornår det næste serviceeftersyn skal
foretages i henhold til serviceplanen.
Tidspunktet beregnes fra den seneste
nulstilling af indikatoren, afh. af det antal
kilometer bilen har kørt og tiden der er gået
siden seneste eftersyn.
På modeller med dieselmotor af typen BlueHDi,
kan motoroliens slidgrad også komme i
betragtning (afh. af salgslandet).Kontrol
1
Instrumentbord

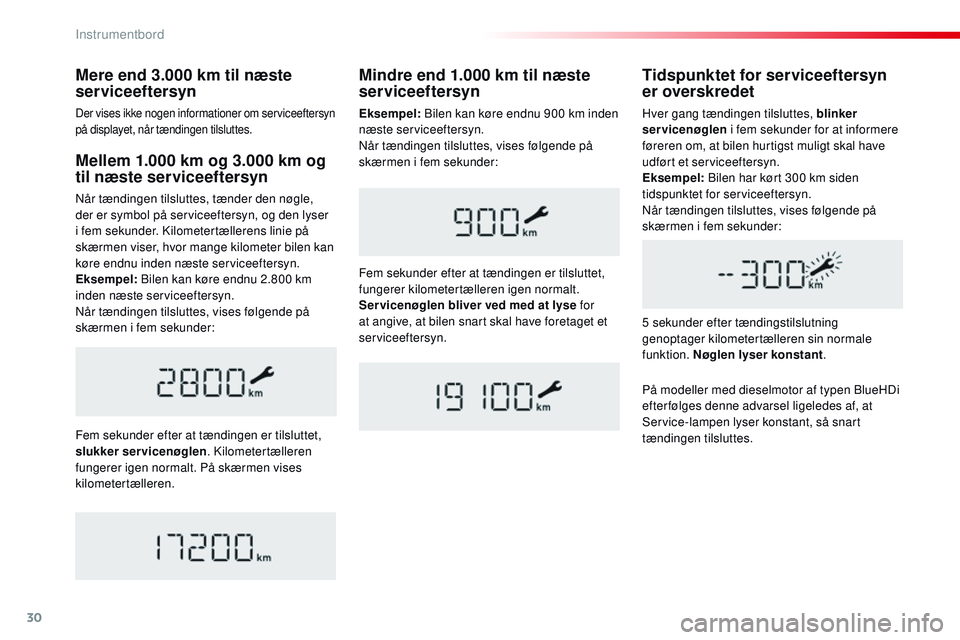

Page 32 of 774
30
Mellem 1.000 km og 3.000 km og
til næste serviceeftersyn
Når tændingen tilsluttes, tænder den nøgle,
der er symbol på serviceeftersyn, og den lyser
i fem sekunder. Kilometertællerens linie på
skærmen viser, hvor mange kilometer bilen kan
køre endnu inden næste serviceeftersyn.
Eksempel: Bilen kan køre endnu 2.800 km
inden næste serviceeftersyn.
Når tændingen tilsluttes, vises følgende på
skærmen i fem sekunder:
Fem sekunder efter at tændingen er tilsluttet,
slukker servicenøglen . Kilometertælleren
fungerer igen normalt. På skærmen vises
kilometertælleren.
Tidspunktet for serviceeftersyn
er overskredet
5 sekunder efter tændingstilslutning
genoptager kilometertælleren sin normale
funktion. Nøglen lyser konstant .
Hver gang tændingen tilsluttes, blinker
servicenøglen
i fem sekunder for at informere
føreren om, at bilen hurtigst muligt skal have
udført et serviceeftersyn.
Eksempel: Bilen har kørt 300 km siden
tidspunktet for serviceeftersyn.
Når tændingen tilsluttes, vises følgende på
skærmen i fem sekunder:
Mindre end 1.000 km til næste
serviceeftersyn
Fem sekunder efter at tændingen er tilsluttet,
fungerer kilometertælleren igen normalt.
Servicenøglen bliver ved med at lyse for
at angive, at bilen snart skal have foretaget et
serviceeftersyn.
På modeller med dieselmotor af typen BlueHDi
efter følges denne advarsel ligeledes af, at
Service-lampen lyser konstant, så snart
tændingen tilsluttes.
Mere end 3.000 km til næste
serviceeftersyn
Der vises ikke nogen informationer om serviceeftersyn
på displayet, når tændingen tilsluttes.Eksempel: Bilen kan køre endnu 900 km inden
næste serviceeftersyn.
Når tændingen tilsluttes, vises følgende på
skærmen i fem sekunder:
Instrumentbord
Page 33 of 774
31
Spacetourer-VP_da_Chap01_instruments-de-bord_ed01-2016

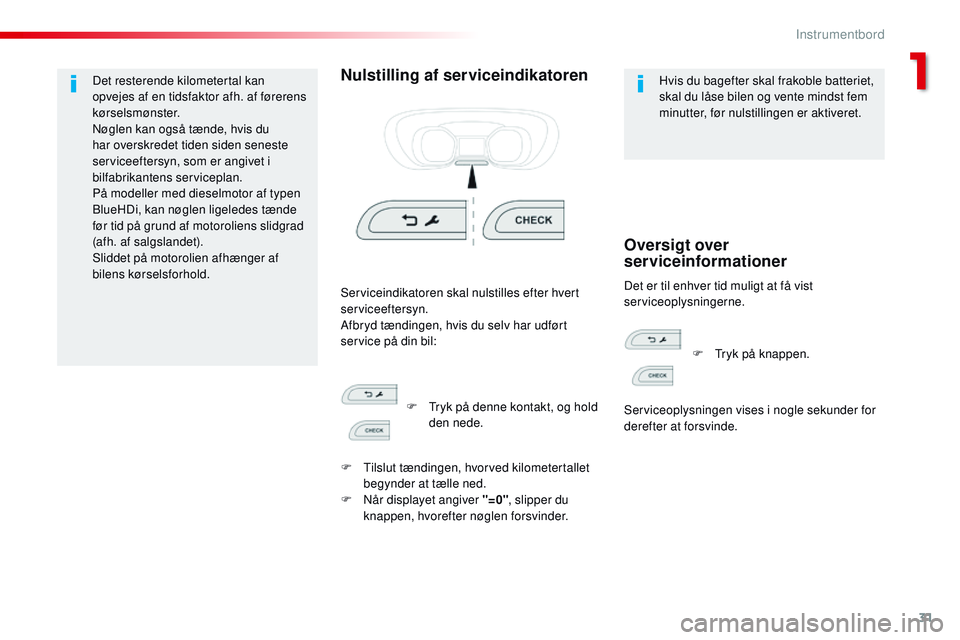

Det resterende kilometertal kan
opvejes af en tidsfaktor afh. af førerens
kørselsmønster.
Nøglen kan også tænde, hvis du
har overskredet tiden siden seneste
serviceeftersyn, som er angivet i
bilfabrikantens serviceplan.
På modeller med dieselmotor af typen
BlueHDi, kan nøglen ligeledes tænde
før tid på grund af motoroliens slidgrad
(afh. af salgslandet).
Sliddet på motorolien afhænger af
bilens kørselsforhold.Nulstilling af serviceindikatorenHvis du bagefter skal frakoble batteriet,
skal du låse bilen og vente mindst fem
minutter, før nulstillingen er aktiveret.
Det er til enhver tid muligt at få vist
serviceoplysningerne.
Serviceindikatoren skal nulstilles efter hvert
serviceeftersyn.
Afbryd tændingen, hvis du selv har udført
service på din bil:
Oversigt over
serviceinformationer
F Tryk på denne kontakt, og hold
den nede.
F
T
ilslut tændingen, hvorved kilometertallet
begynder at tælle ned.
F
N
år displayet angiver "=0" , slipper du
knappen, hvorefter nøglen forsvinder. F
T
ryk på knappen.
Serviceoplysningen vises i nogle sekunder for
derefter at forsvinde.
1
Instrumentbord
Page 34 of 774
32

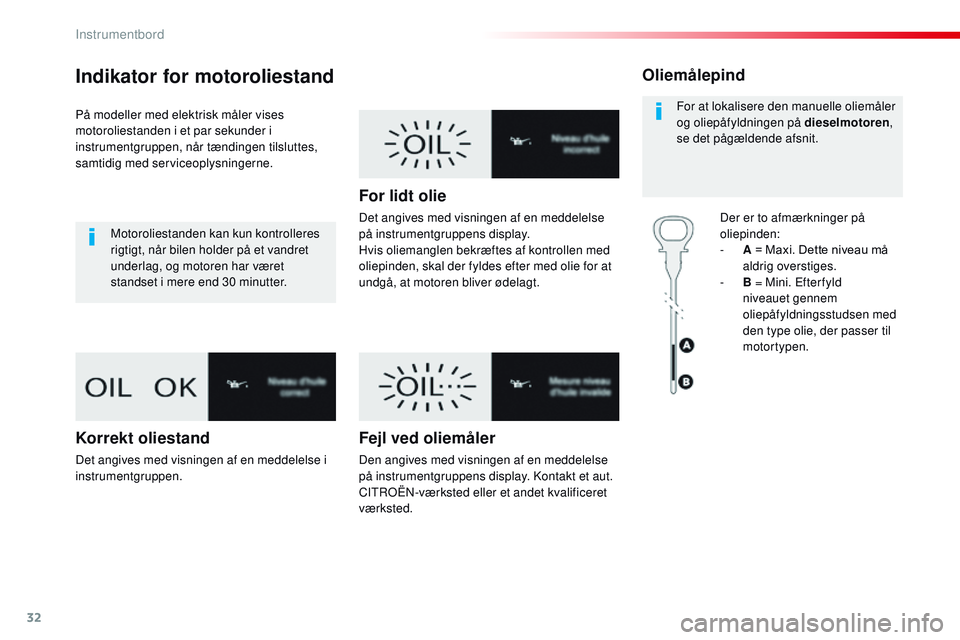

Indikator for motoroliestand
På modeller med elektrisk måler vises
motoroliestanden i et par sekunder i
instrumentgruppen, når tændingen tilsluttes,
samtidig med serviceoplysningerne.Motoroliestanden kan kun kontrolleres
rigtigt, når bilen holder på et vandret
underlag, og motoren har været
standset i mere end 30 minutter.
Korrekt oliestand
Det angives med visningen af en meddelelse i
instrumentgruppen.
For lidt olie
Det angives med visningen af en meddelelse
på instrumentgruppens display.
Hvis oliemanglen bekræftes af kontrollen med
oliepinden, skal der fyldes efter med olie for at
undgå, at motoren bliver ødelagt.
Fejl ved oliemåler
Den angives med visningen af en meddelelse
på instrumentgruppens display. Kontakt et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Oliemålepind
Der er to afmærkninger på
oliepinden:
-
A
= Maxi. Dette niveau må
aldrig overstiges.
-
B
= Mini. Efter fyld
niveauet gennem
oliepåfyldningsstudsen med
den type olie, der passer til
motortypen.
For at lokalisere den manuelle oliemåler
og oliepåfyldningen på dieselmotoren
,
se det pågældende afsnit.
Instrumentbord
Page 35 of 774
33
Spacetourer-VP_da_Chap01_instruments-de-bord_ed01-2016

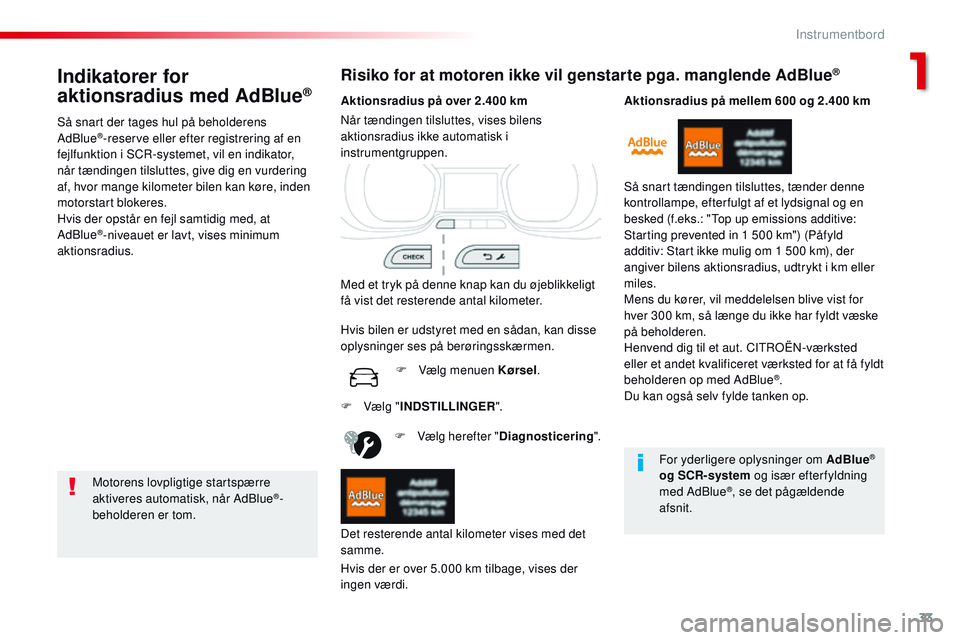

Indikatorer for
aktionsradius med AdBlue®
Så snart der tages hul på beholderens
AdBlue®-reserve eller efter registrering af en
fejlfunktion i SCR-systemet, vil en indikator,
når tændingen tilsluttes, give dig en vurdering
af, hvor mange kilometer bilen kan køre, inden
motorstart blokeres.
Hvis der opstår en fejl samtidig med, at
AdBlue
®-niveauet er lavt, vises minimum
aktionsradius.
Risiko for at motoren ikke vil genstarte pga. manglende AdBlue®
Motorens lovpligtige startspærre
aktiveres automatisk, når AdBlue®-
beholderen er tom. Aktionsradius på over 2.400 km
Med et tryk på denne knap kan du øjeblikkeligt
få vist det resterende antal kilometer.
F
V
ælg herefter "
Diagnosticering ".
Hvis der er over 5.000 km tilbage, vises der
ingen værdi. Når tændingen tilsluttes, vises bilens
aktionsradius ikke automatisk i
instrumentgruppen.
Det resterende antal kilometer vises med det
samme. Hvis bilen er udstyret med en sådan, kan disse
oplysninger ses på berøringsskærmen. F
V
ælg menuen Kørsel
.Aktionsradius på mellem 600 og 2.400 km
Så snart tændingen tilsluttes, tænder denne
kontrollampe, efter fulgt af et lydsignal og en
besked (f.eks.: "Top up emissions additive:
Starting prevented in 1 500 km") (Påfyld
additiv: Start ikke mulig om 1 500 km), der
angiver bilens aktionsradius, udtrykt i km eller
miles.
Mens du kører, vil meddelelsen blive vist for
hver 300 km, så længe du ikke har fyldt væske
på beholderen.
Henvend dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted for at få fyldt
beholderen op med AdBlue
®.
Du kan også selv fylde tanken op.
F
V
ælg " INDSTILLINGER ".
For yderligere oplysninger om AdBlue
®
og SCR -system og især efter fyldning
med AdBlue
®, se det pågældende
afsnit.
1
Instrumentbord
Page 36 of 774
34

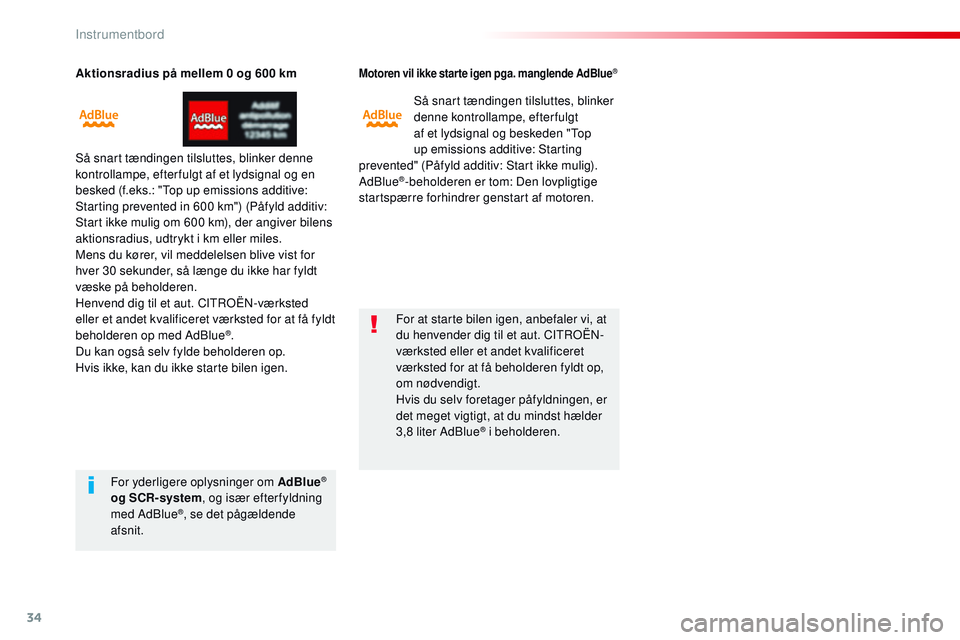

Aktionsradius på mellem 0 og 600 km
Så snart tændingen tilsluttes, blinker denne
kontrollampe, efter fulgt af et lydsignal og en
besked (f.eks.: "Top up emissions additive:
Starting prevented in 600 km") (Påfyld additiv:
Start ikke mulig om 600 km), der angiver bilens
aktionsradius, udtrykt i km eller miles.
Mens du kører, vil meddelelsen blive vist for
hver 30 sekunder, så længe du ikke har fyldt
væske på beholderen.
Henvend dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted for at få fyldt
beholderen op med AdBlue
®.
Du kan også selv fylde beholderen op.
Hvis ikke, kan du ikke starte bilen igen.
Motoren vil ikke star te igen pga. manglende AdBlue®
Så snart tændingen tilsluttes, blinker
denne kontrollampe, efter fulgt
af et lydsignal og beskeden "Top
up emissions additive: Starting
prevented" (Påfyld additiv: Start ikke mulig).
AdBlue
®-beholderen er tom: Den lovpligtige
startspærre forhindrer genstart af motoren.
For at starte bilen igen, anbefaler vi, at
du henvender dig til et aut. CITROËN-
værksted eller et andet kvalificeret
værksted for at få beholderen fyldt op,
om nødvendigt.
Hvis du selv foretager påfyldningen, er
det meget vigtigt, at du mindst hælder
3,8 liter AdBlue
® i beholderen.
For yderligere oplysninger om AdBlue
®
og SCR-system , og især efter fyldning
med AdBlue
®, se det pågældende
afsnit.
Instrumentbord
Page 37 of 774
35
Spacetourer-VP_da_Chap01_instruments-de-bord_ed01-2016
Star t ikke mulig
Ved hver tændingstilslutning tænder
kontrollamperne, efter fulgt af et lydsignal
og visningen af en besked "Emissions fault:
Starting prevented" (emissionsfejl: Start ikke
muli g).Du har overskredet grænsen for det
tilladte antal kilometer, så startspærren
forhindrer motoren i at starte.
For at kunne starte motoren igen skal du
kontakte et aut. CITROËN-værksted eller et
andet kvalificeret værksted.

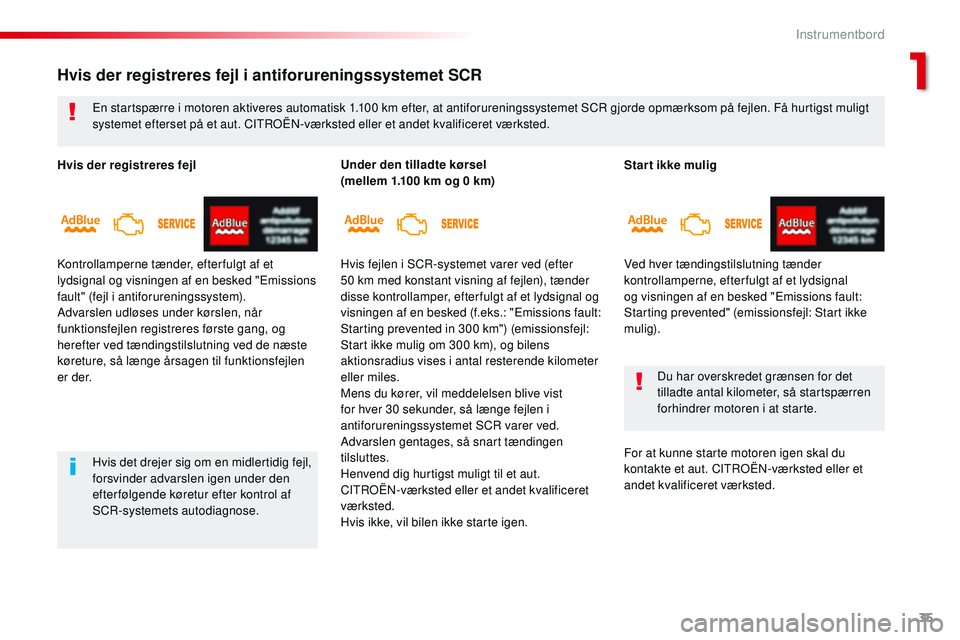

Hvis der registreres fejl i antiforureningssystemet SCR
En startspærre i motoren aktiveres automatisk 1.100 km efter, at antiforureningssystemet SCR gjorde opmærksom på fejlen. Få hurtigst muligt
systemet efterset på et aut. CITROËN-værksted eller et andet kvalificeret værksted.
Hvis det drejer sig om en midlertidig fejl,
forsvinder advarslen igen under den
efter følgende køretur efter kontrol af
SCR-systemets autodiagnose.
Hvis der registreres fejl
Kontrollamperne tænder, efter fulgt af et
lydsignal og visningen af en besked "Emissions
fault" (fejl i antiforureningssystem).
Advarslen udløses under kørslen, når
funktionsfejlen registreres første gang, og
herefter ved tændingstilslutning ved de næste
køreture, så længe årsagen til funktionsfejlen
er der.
Under den tilladte kørsel
(mellem 1.100 km og 0 km)
Hvis fejlen i SCR-systemet varer ved (efter
50 km med konstant visning af fejlen), tænder
disse kontrollamper, efter fulgt af et lydsignal og
visningen af en besked (f.eks.: "Emissions fault:
Starting prevented in 300 km") (emissionsfejl:
Start ikke mulig om 300 km), og bilens
aktionsradius vises i antal resterende kilometer
eller miles.
Mens du kører, vil meddelelsen blive vist
for hver 30 sekunder, så længe fejlen i
antiforureningssystemet SCR varer ved.
Advarslen gentages, så snart tændingen
tilsluttes.
Henvend dig hurtigst muligt til et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Hvis ikke, vil bilen ikke starte igen.
1
Instrumentbord
Page 38 of 774
36

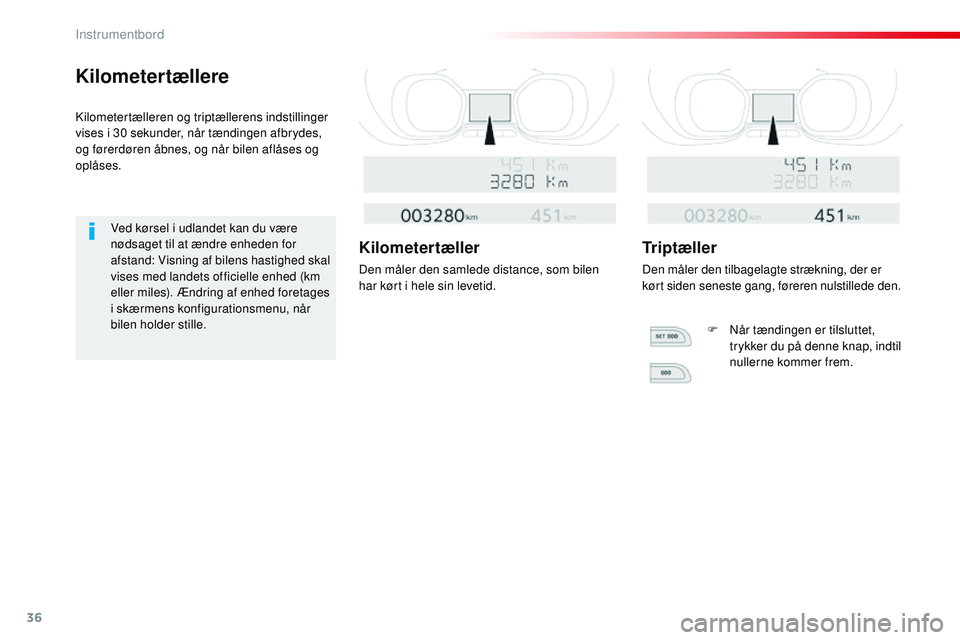

Kilometertællere
Kilometertælleren og triptællerens indstillinger
vises i 30 sekunder, når tændingen afbrydes,
og førerdøren åbnes, og når bilen aflåses og
oplåses.Ved kørsel i udlandet kan du være
nødsaget til at ændre enheden for
afstand: Visning af bilens hastighed skal
vises med landets officielle enhed (km
eller miles). Ændring af enhed foretages
i skærmens konfigurationsmenu, når
bilen holder stille.
Kilometertæller
Den måler den samlede distance, som bilen
har kørt i hele sin levetid.
Triptæller
Den måler den tilbagelagte strækning, der er
kørt siden seneste gang, føreren nulstillede den. F
N
år tændingen er tilsluttet,
trykker du på denne knap, indtil
nullerne kommer frem.
Instrumentbord
Page 39 of 774
37
Spacetourer-VP_da_Chap01_instruments-de-bord_ed01-2016

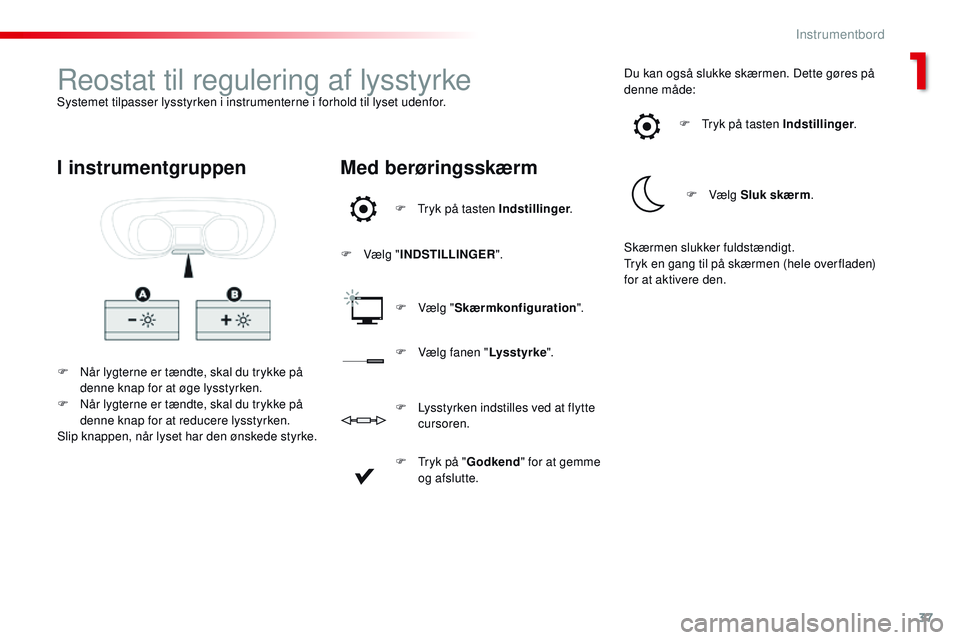

Reostat til regulering af lysstyrkeSystemet tilpasser lysstyrken i instrumenterne i forhold til lyset udenfor.F
N
år lygterne er tændte, skal du trykke på
denne knap for at øge lysstyrken.
F
N
år lygterne er tændte, skal du trykke på
denne knap for at reducere lysstyrken.
Slip knappen, når lyset har den ønskede styrke.
I instrumentgruppen Med berøringsskærm
F Tryk på tasten Indstillinger.
F
V
ælg " INDSTILLINGER ".
F
V
ælg "Skærmkonfiguration ".Du kan også slukke skærmen. Dette gøres på
denne måde:
F
V
ælg fanen " Lysstyrke". F
T
ryk på tasten Indstillinger
.
F Vælg
Sluk skærm .
F
T
ryk på " Godkend " for at gemme
og afslutte.
F
L
ysstyrken indstilles ved at flytte
cursoren. Skærmen slukker fuldstændigt.
Tryk en gang til på skærmen (hele over fladen)
for at aktivere den.
1
Instrumentbord
Page 40 of 774
38

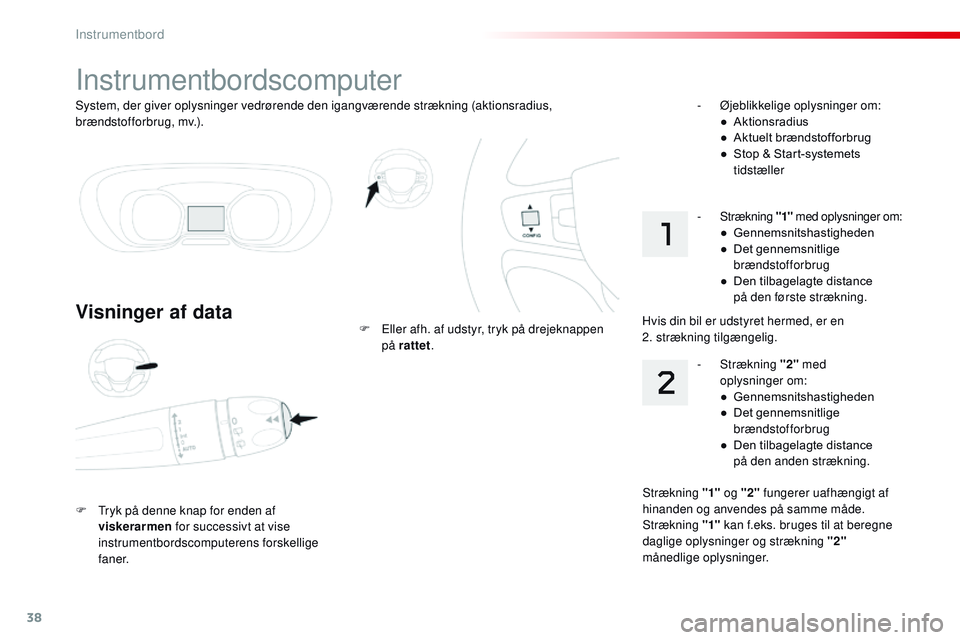

System, der giver oplysninger vedrørende den igangværende strækning (aktionsradius,
brændstofforbrug, mv.).
Instrumentbordscomputer
Visninger af data
F Tryk på denne knap for enden af viskerarmen for successivt at vise
instrumentbordscomputerens forskellige
f a n e r. F
E
ller afh. af udstyr, tryk på drejeknappen
på rattet . -
Ø
jeblikkelige oplysninger om:
●
A
ktionsradius
●
A
ktuelt brændstofforbrug
●
S
top & Start-systemets
tidstæller
Strækning "1" og "2" fungerer uafhængigt af
hinanden og anvendes på samme måde.
Strækning "1" kan f.eks. bruges til at beregne
daglige oplysninger og strækning "2"
månedlige oplysninger. -
Strækning
"2" med
oplysninger
om:
●
G
ennemsnitshastigheden
●
D
et gennemsnitlige
brændstofforbrug
●
D
en tilbagelagte distance
p
å den anden strækning.
-
Strækning
"1" med oplysninger om:● Gennemsnitshastigheden
●
D et gennemsnitlige
brændstofforbrug
●
D
en tilbagelagte distance
p
å den første strækning.
Hvis din bil er udstyret hermed, er en
2.
strækning tilgængelig.
Instrumentbord
