CITROEN JUMPER SPACETOURER 2017 Lietošanas Instrukcija (in Latvian)

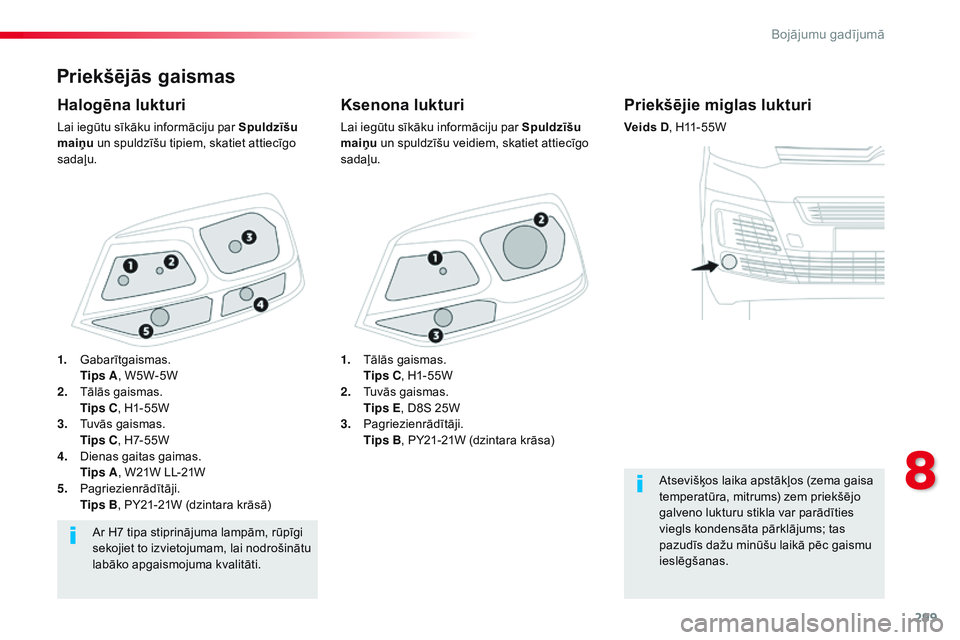

299
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Priekšējās gaismas
Ksenona lukturi
Lai iegūtu sīkāku informāciju par Spuldzīšu
maiņu un spuldzīšu veidiem, skatiet attiecīgo
sadaļu.
Halogēna lukturi
Lai iegūtu sīkāku informāciju par Spuldzīšu
maiņu un spuldzīšu tipiem, skatiet attiecīgo
sadaļu.
Ar H7 tipa stiprinājuma lampām, rūpīgi
sekojiet to izvietojumam, lai nodrošinātu
labāko apgaismojuma kvalitāti.
Priekšējie miglas lukturi
Veids D , H11-55W
Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties
viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc gaismu
ieslēgšanas.
1.
T

ālās gaismas.
T

ips C , H1-55W
2.
T

uvās gaismas.
Ti

ps E, D8S 25W
3.
P

agriezienrādītāji.
T

ips B , PY21-21W (dzintara krāsa)
1.
G

abarītgaismas.
T

ips A , W5W-5W
2.
T

ālās gaismas.
T

ips C , H1-55W
3.
T

uvās gaismas.
T

ips C , H7-55W
4.
D

ienas gaitas gaimas.
T

ips A , W21W LL-21W
5.
P

agriezienrādītāji.
T

ips B , PY21-21W (dzintara krāsā)
8
Bojājumu gadījumā

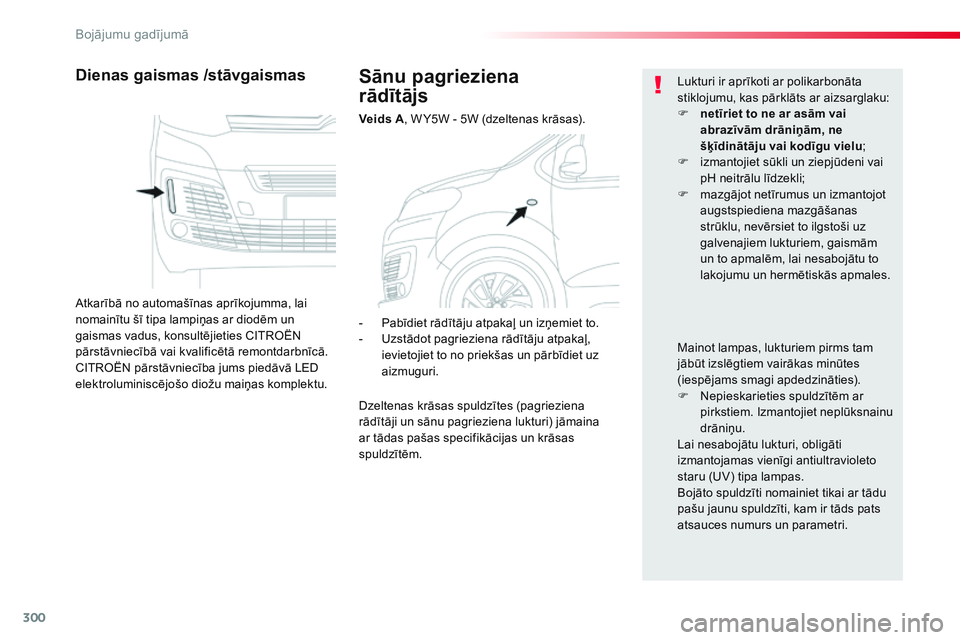

300
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Sānu pagrieziena
rādītājs
Veids A , W Y5W - 5W (dzeltenas krāsas).
Dienas gaismas /stāvgaismas
Atkarībā no automašīnas aprīkojumma, lai
nomainītu šī tipa lampiņas ar diodēm un
gaismas vadus, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
CITROËN pārstāvniecība jums piedāvā LED
elektroluminiscējošo diožu maiņas komplektu. Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku:
F

n
etīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu ;
F
i
zmantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli;
F
m
azgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vairākas minūtes
(iespējams smagi apdedzināties).
F

N
epieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.
-

P
abīdiet rādītāju atpakaļ un izņemiet to.
-

U
zstādot pagrieziena rādītāju atpakaļ,
ievietojiet to no priekšas un pārbīdiet uz
aizmuguri.
Dzeltenas krāsas spuldzītes (pagrieziena
rādītāji un sānu pagrieziena lukturi) jāmaina
ar tādas pašas specifikācijas un krāsas
spuldzītēm.
Bojājumu gadījumā

301
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Ievietojot atpakaļ savienotājvadu
un spuldzīti lukturī, ievietojiet visu
komplektu tā, lai būtu sadzirdams
saslēgšanās klikšķis.

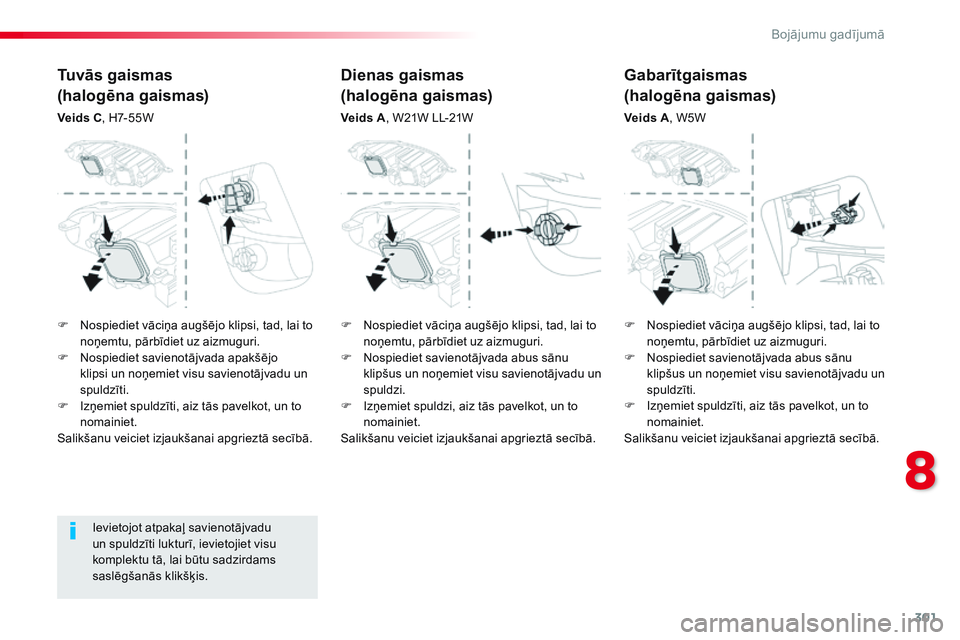

Tuvās gaismas
(halogēna gaismas)
Veids C, H7-55W
Dienas gaismas
(halogēna gaismas)
Veids A , W21W LL-21W
Gabarītgaismas
(halogēna gaismas)
Veids A, W5W
F

N

ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N

ospiediet savienotājvada apakšējo
klipsi un noņemiet visu savienotājvadu un
spuldzīti.
F

I

zņemiet spuldzīti, aiz tās pavelkot, un to
nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā. F

N

ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N

ospiediet savienotājvada abus sānu
klipšus un noņemiet visu savienotājvadu un
spuldzi.
F

I

zņemiet spuldzi, aiz tās pavelkot, un to
nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā. F

N
ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N
ospiediet savienotājvada abus sānu
klipšus un noņemiet visu savienotājvadu un
spuldzīti.
F

I
zņemiet spuldzīti, aiz tās pavelkot, un to
nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
8
Bojājumu gadījumā

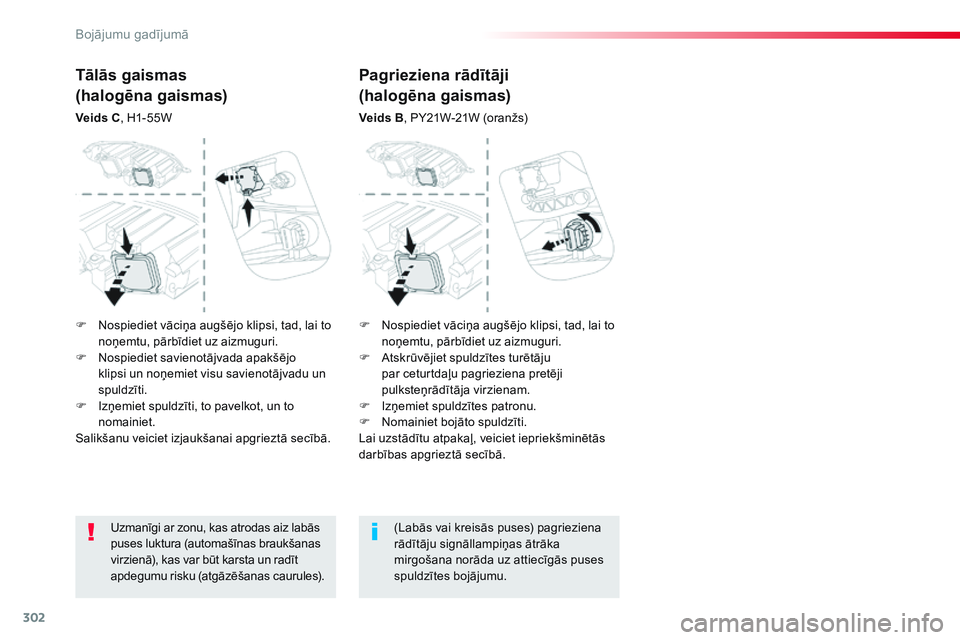

302
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Uzmanīgi ar zonu, kas atrodas aiz labās
puses luktura (automašīnas braukšanas
virzienā), kas var būt karsta un radīt
apdegumu risku (atgāzēšanas caurules).(Labās vai kreisās puses) pagrieziena
rādītāju signāllampiņas ātrāka
mirgošana norāda uz attiecīgās puses
spuldzītes bojājumu.
Pagrieziena rādītāji
(halogēna gaismas)
Veids B
, PY21W-21W (oranžs)
Tālās gaismas
(halogēna gaismas)
Veids C, H1-55W
F
N
ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N
ospiediet savienotājvada apakšējo
klipsi un noņemiet visu savienotājvadu un
spuldzīti.
F

I
zņemiet spuldzīti, to pavelkot, un to
nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā. F

N
ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

A
tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

I
zņemiet spuldzītes patronu.
F

N
omainiet bojāto spuldzīti.
Lai uzstādītu atpakaļ, veiciet iepriekšminētās
darbības apgrieztā secībā.
Bojājumu gadījumā

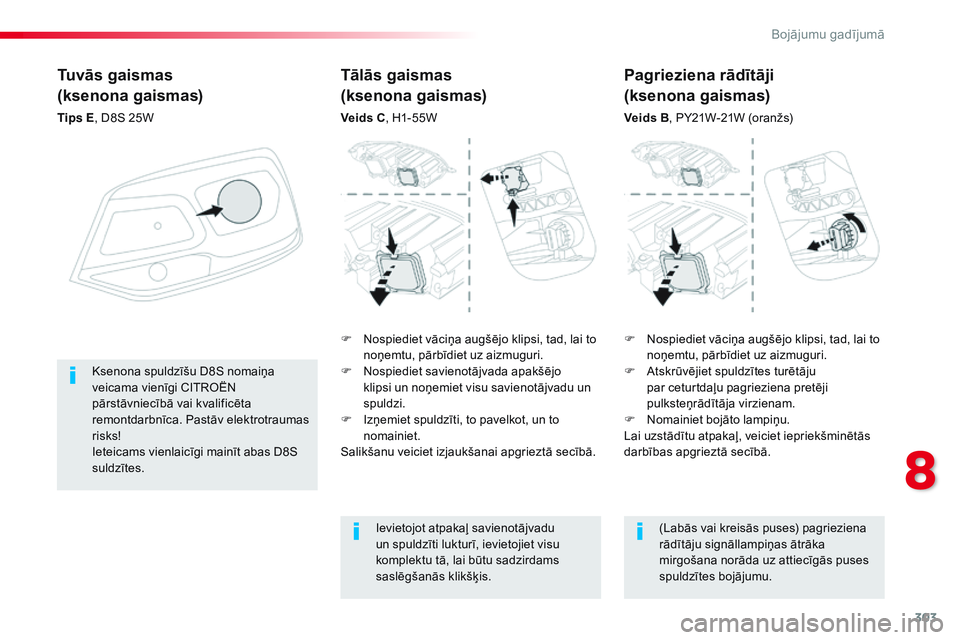

303
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Tuvās gaismas
(ksenona gaismas)
Tips E, D8S 25W
F
N
ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

A
tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

N
omainiet bojāto lampiņu.
Lai uzstādītu atpakaļ, veiciet iepriekšminētās
darbības apgrieztā secībā.
Ksenona spuldzīšu D8S nomaiņa
veicama vienīgi CITROËN
pārstāvniecībā vai kvalificēta
remontdarbnīca. Pastāv elektrotraumas
risks!
Ieteicams vienlaicīgi mainīt abas D8S
suldzītes.
Tālās gaismas
(ksenona gaismas)
Veids C
, H1-55W
Ievietojot atpakaļ savienotājvadu
un spuldzīti lukturī, ievietojiet visu
komplektu tā, lai būtu sadzirdams
saslēgšanās klikšķis. (Labās vai kreisās puses) pagrieziena
rādītāju signāllampiņas ātrāka
mirgošana norāda uz attiecīgās puses
spuldzītes bojājumu.
Pagrieziena rādītāji
(ksenona gaismas)
Veids B
, PY21W-21W (oranžs)
F

N

ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N

ospiediet savienotājvada apakšējo
klipsi un noņemiet visu savienotājvadu un
spuldzi.
F

I

zņemiet spuldzīti, to pavelkot, un to
nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
8
Bojājumu gadījumā

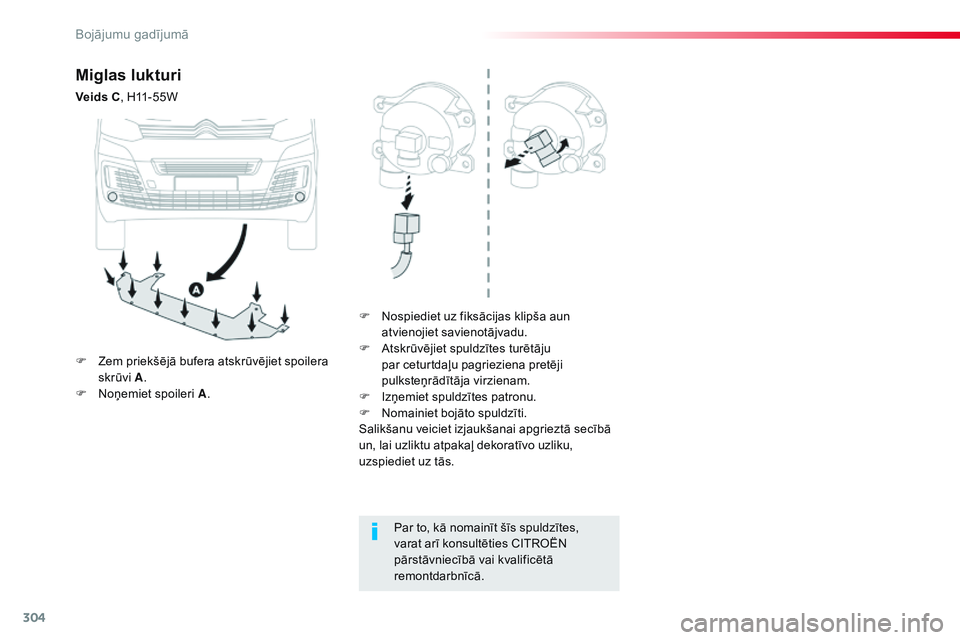

304
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Miglas lukturi
Veids C, H11-55W
F
N
ospiediet uz fiksācijas klipša aun
atvienojiet savienotājvadu.
F

A
tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

I
zņemiet spuldzītes patronu.
F

N
omainiet bojāto spuldzīti.
Salikšanu veiciet izjaukšanai apgrieztā secībā
un, lai uzliktu atpakaļ dekoratīvo uzliku,
uzspiediet uz tās.
Par to, kā nomainīt šīs spuldzītes,
varat arī konsultēties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
F

Z
em priekšējā bufera atskrūvējiet spoilera
skrūvi A .
F

N
oņemiet spoileri A .
Bojājumu gadījumā

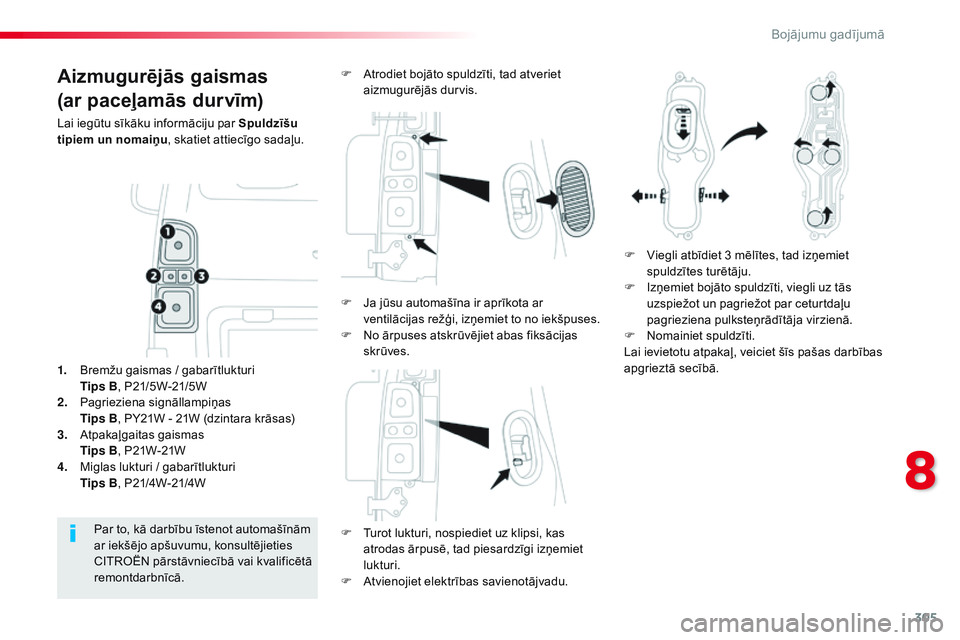

305
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Aizmugurējās gaismas
(ar paceļamās durvīm)
Lai iegūtu sīkāku informāciju par Spuldzīšu
tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F

T
urot lukturi, nospiediet uz klipsi, kas
atrodas ārpusē, tad piesardzīgi izņemiet
lukturi.
F

A
tvienojiet elektrības savienotājvadu.
Par to, kā darbību īstenot automašīnām
ar iekšējo apšuvumu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
1.
B

remžu gaismas / gabarītlukturi
T

ips B, P21/5W-21/5W
2.
P

agrieziena signāllampiņas
T

ips B, PY21W - 21W (dzintara krāsas)
3.
A

tpakaļgaitas gaismas
T

ips B, P21W-21W
4.
M

iglas lukturi / gabarītlukturi
T

ips B, P21/4W-21/4W F

A
trodiet bojāto spuldzīti, tad atveriet
aizmugurējās durvis.
F
V
iegli atbīdiet 3 mēlītes, tad izņemiet
spuldzītes turētāju.
F

I
zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot un pagriežot par ceturtdaļu
pagrieziena pulksteņrādītāja virzienā.
F

N
omainiet spuldzīti.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā.
F

J
a jūsu automašīna ir aprīkota ar
ventilācijas režģi, izņemiet to no iekšpuses.
F

N
o ārpuses atskrūvējiet abas fiksācijas
skrūves.
8
Bojājumu gadījumā

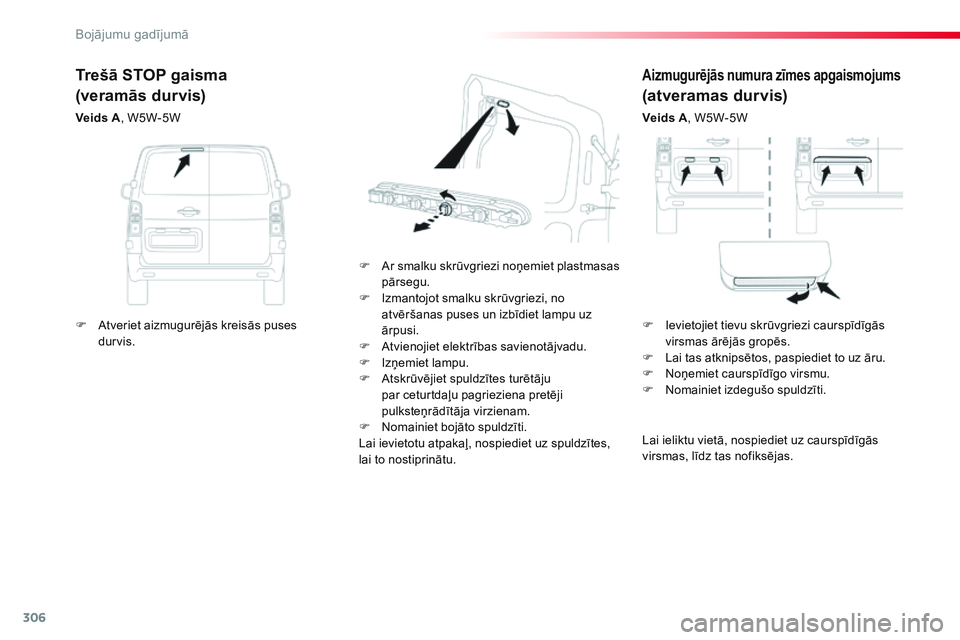

306
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Aizmugurējās numura zīmes apgaismojums
(atveramas durvis)
Veids A, W5W-5W
F

A

r smalku skrūvgriezi noņemiet plastmasas
pārsegu.
F

I

zmantojot smalku skrūvgriezi, no
atvēršanas puses un izbīdiet lampu uz
ārpusi.
F

A

tvienojiet elektrības savienotājvadu.
F

I

zņemiet lampu.
F

A

tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

N

omainiet bojāto spuldzīti.
Lai ievietotu atpakaļ, nospiediet uz spuldzītes,
lai to nostiprinātu.
Trešā STOP gaisma
(veramās durvis)
Veids A , W5W-5W
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
F

A
tveriet aizmugurējās kreisās puses
durvis. F

I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F

L
ai tas atknipsētos, paspiediet to uz āru.
F

N
oņemiet caurspīdīgo virsmu.
F

N
omainiet izdegušo spuldzīti.
Bojājumu gadījumā

307
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016

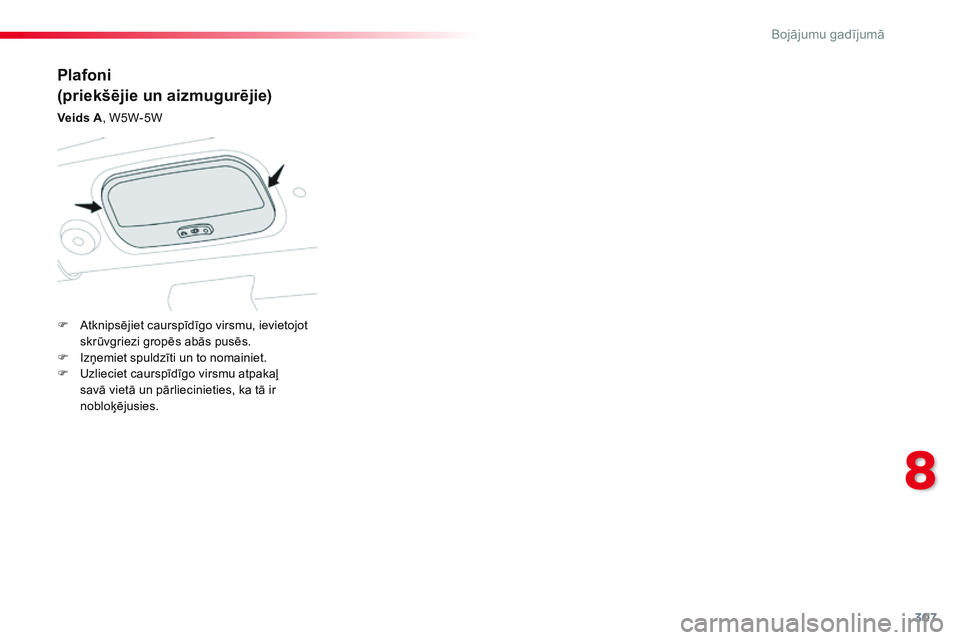

Plafoni
(priekšējie un aizmugurējie)
Veids A, W5W-5W
F
A
tknipsējiet caurspīdīgo virsmu, ievietojot
skrūvgriezi gropēs abās pusēs.
F

I
zņemiet spuldzīti un to nomainiet.
F

U
zlieciet caurspīdīgo virsmu atpakaļ
savā vietā un pārliecinieties, ka tā ir
nobloķējusies.
8
Bojājumu gadījumā

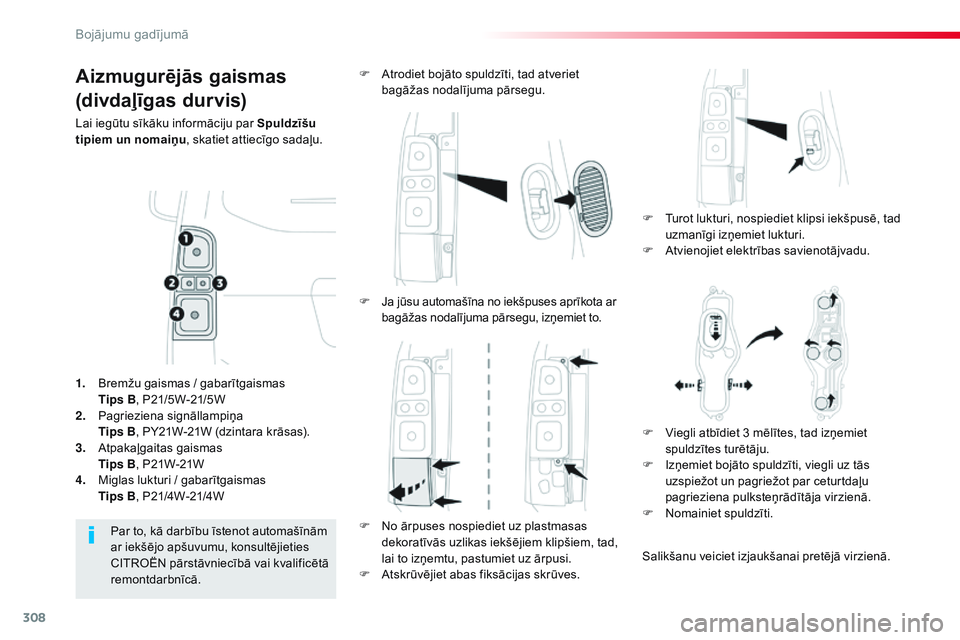

308
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Aizmugurējās gaismas
(divdaļīgas durvis)
Lai iegūtu sīkāku informāciju par Spuldzīšu
tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F

T
urot lukturi, nospiediet klipsi iekšpusē, tad
uzmanīgi izņemiet lukturi.
F

A
tvienojiet elektrības savienotājvadu.
F

A
trodiet bojāto spuldzīti, tad atveriet
bagāžas nodalījuma pārsegu.
Par to, kā darbību īstenot automašīnām
ar iekšējo apšuvumu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
1.
B

remžu gaismas / gabarītgaismas
T

ips B, P21/5W-21/5W
2.
P

agrieziena signāllampiņa
T

ips B, PY21W-21W (dzintara krāsas).
3.
A

tpakaļgaitas gaismas
T

ips B, P21W-21W
4.
M

iglas lukturi / gabarītgaismas
T

ips B, P21/4W-21/4W F

J
a jūsu automašīna no iekšpuses aprīkota ar
bagāžas nodalījuma pārsegu, izņemiet to.
F

N
o ārpuses nospiediet uz plastmasas
dekoratīvās uzlikas iekšējiem klipšiem, tad,
lai to izņemtu, pastumiet uz ārpusi.
F

A
tskrūvējiet abas fiksācijas skrūves.F

V
iegli atbīdiet 3 mēlītes, tad izņemiet
spuldzītes turētāju.
F

I
zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot un pagriežot par ceturtdaļu
pagrieziena pulksteņrādītāja virzienā.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Bojājumu gadījumā
