Page 11 of 324

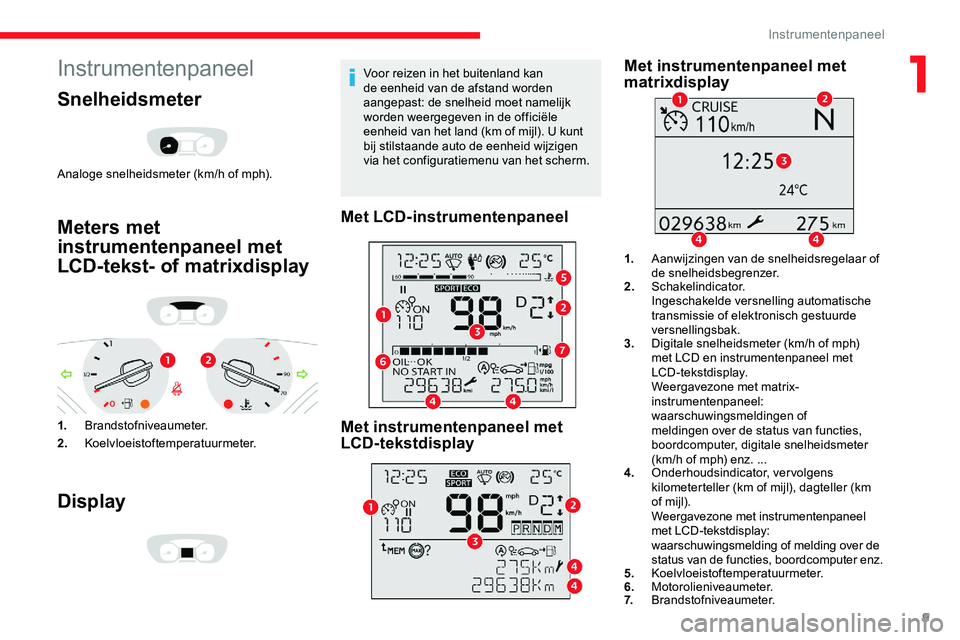

9
Instrumentenpaneel
Snelheidsmeter
Analoge snelheidsmeter (km/h of mph).
Meters met
instrumentenpaneel met
LCD-tekst- of matrixdisplay
1.Brandstofniveaumeter.
2. Koelvloeistoftemperatuurmeter.
Display
Voor reizen in het buitenland kan
de eenheid van de afstand worden
aangepast: de snelheid moet namelijk
worden weergegeven in de officiële
eenheid van het land (km of mijl). U kunt
bij stilstaande auto de eenheid wijzigen
via het configuratiemenu van het scherm.
Met LCD-instrumentenpaneel
Met instrumentenpaneel met
LCD-tekstdisplay Met instrumentenpaneel met
matrixdisplay
1.
Aanwijzingen van de snelheidsregelaar of
de snelheidsbegrenzer.
2. Schakelindicator.
Ingeschakelde versnelling automatische
transmissie of elektronisch gestuurde
versnellingsbak.
3. Digitale snelheidsmeter (km/h of mph)
met LCD en instrumentenpaneel met
LCD-tekstdisplay.
Weergavezone met matrix-
instrumentenpaneel:
waarschuwingsmeldingen of
meldingen over de status van functies,
boordcomputer, digitale snelheidsmeter
(km/h of mph) enz. ...
4. Onderhoudsindicator, vervolgens
kilometerteller (km of mijl), dagteller (km
of mijl).
Weergavezone met instrumentenpaneel
met LCD-tekstdisplay:
waarschuwingsmelding of melding over de
status van de functies, boordcomputer enz.
5. Koelvloeistoftemperatuurmeter.
6. Motorolieniveaumeter.
7. Brandstofniveaumeter.
1
Instrumentenpaneel
Page 12 of 324
10
Toetsen
Met LCD-instrumentenpaneel
Met instrumentenpaneel met
LCD-tekstdisplay
Met instrumentenpaneel met
matrixdisplay
C.Resetten van de dagteller.
Afhankelijk van de uitvoering: openen van
het configuratiemenu (lang indrukken),
bevestigen van een keuze (kort
indrukken).
D. Herinnering onderhoudsinformatie of de
actieradius met het SCR-systeem en de
AdBlue
®.
Op nul zetten van de geselecteerde
functie (onderhoudsindicator of dagteller).
Afhankelijk van de uitvoering: openen van
het configuratiemenu (lang indrukken),
bevestigen van een keuze (kort
indrukken).
Met behulp van het touchscreen
kan tevens de lichtsterkte worden
ingesteld.
Toerenteller
Toerenteller (x 1000 t /min).
A.
Nulstelling onderhoudsindicator.
Tijdelijke herinnering
onderhoudsinformatie of actieradius van
het AdBlue®-systeem.
Afhankelijk van de uitvoering: terugkeren
naar een bovenliggend niveau of
annuleren van huidige bewerking.
B. Dimmer verlichting.
Afhankelijk van de uitvoering: navigeren
in een menu, een lijst; een waarde
wijzigen.
Waarschuwings- en
verklikkerlampjes
De waarschuwings- en verklikkerlampjes
(weergegeven als symbolen) informeren
de bestuurder over een storing
(waarschuwingslampjes) of de werking van
een systeem (verklikkerlampjes ingeschakelde
of uitgeschakelde functie). Bepaalde lampjes
kunnen op twee manieren (permanent of
knipperend) en/of in verschillende kleuren
branden.
Bijbehorende waarschuwingen
Een lampje kan branden in combinatie met
een geluidssignaal en/of een melding op het
display.
Door de weergegeven waarschuwingen te
relateren aan de werkingstoestand van de
auto kan worden bepaald of er sprake is van
een normale situatie of van een storing; zie
de beschrijving van ieder lampje voor meer
informatie.
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde
rode of oranje waarschuwingslampjes enkele
seconden branden. Deze lampjes moeten
doven als de motor draait.
Raadpleeg de desbetreffende rubriek voor
meer informatie over een systeem of een
functie.
Instrumentenpaneel
Page 13 of 324

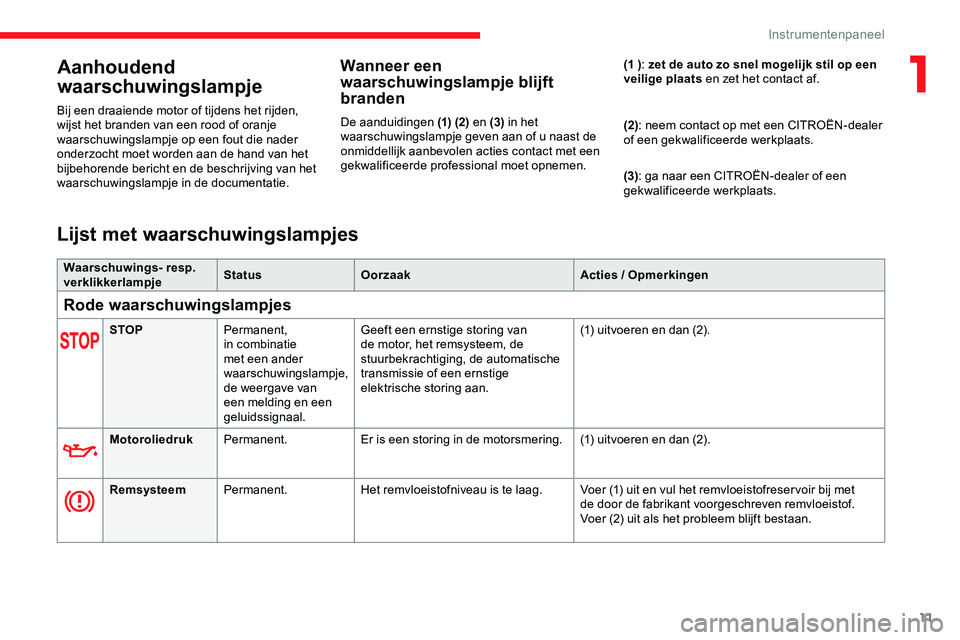

11
Aanhoudend
waarschuwingslampje
Bij een draaiende motor of tijdens het rijden,
wijst het branden van een rood of oranje
waarschuwingslampje op een fout die nader
onderzocht moet worden aan de hand van het
bijbehorende bericht en de beschrijving van het
waarschuwingslampje in de documentatie.
Wanneer een
waarschuwingslampje blijft
branden
De aanduidingen (1) (2) en (3) in het
waarschuwingslampje geven aan of u naast de
onmiddellijk aanbevolen acties contact met een
gekwalificeerde professional moet opnemen. (1 )
: zet de auto zo snel mogelijk stil op een
veilige plaats en zet het contact af.
(2): neem contact op met een CITROËN-dealer
of een gekwalificeerde werkplaats.
(3) : ga naar een CITROËN-dealer of een
gekwalificeerde werkplaats.
STOP Permanent,
in combinatie
met een ander
waarschuwingslampje,
de weergave van
een melding en een
geluidssignaal. Geeft een ernstige storing van
de motor, het remsysteem, de
stuurbekrachtiging, de automatische
transmissie of een ernstige
elektrische storing aan.
(1) uitvoeren en dan (2).
Motoroliedruk Permanent. Er is een storing in de motorsmering. (1) uitvoeren en dan (2).
Remsysteem Permanent. Het remvloeistofniveau is te laag. Voer (1) uit en vul het remvloeistofreser voir bij met
de door de fabrikant voorgeschreven remvloeistof.
Voer
(2) uit als het probleem blijft bestaan.
Lijst met waarschuwingslampjes
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties / Opmerkingen
Rode waarschuwingslampjes
1
Instrumentenpaneel
Page 14 of 324

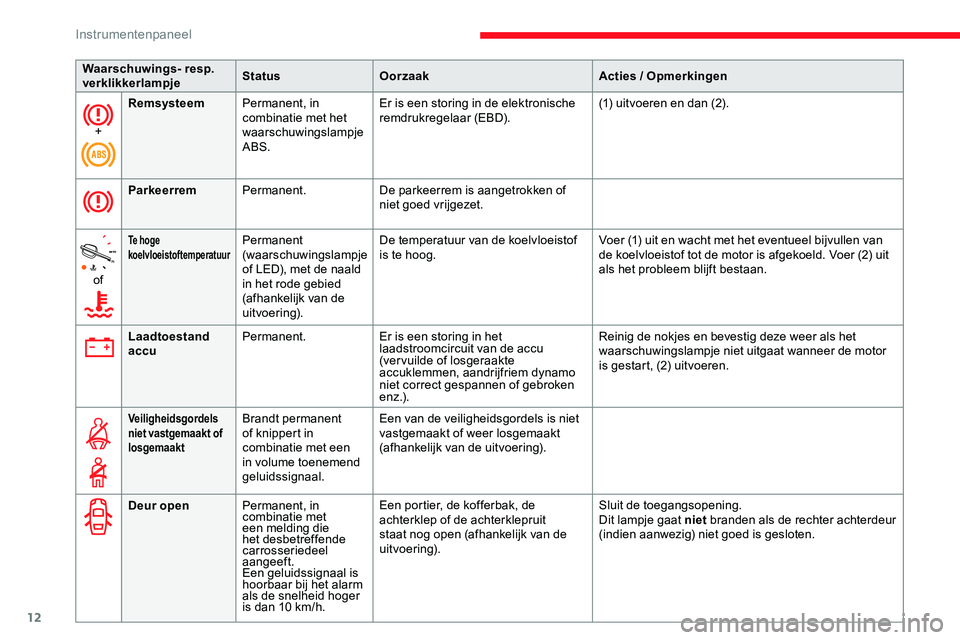

12
+Remsysteem
Permanent, in
combinatie met het
waarschuwingslampje
ABS. Er is een storing in de elektronische
remdrukregelaar (EBD).
(1) uitvoeren en dan (2).
Parkeerrem Permanent. De parkeerrem is aangetrokken of
niet goed vrijgezet.
of
Te h o g e
koelvloeistoftemperatuurPermanent
(waarschuwingslampje
of LED), met de naald
in het rode gebied
(afhankelijk van de
uitvoering). De temperatuur van de koelvloeistof
is te hoog.
Voer (1) uit en wacht met het eventueel bijvullen van
de koelvloeistof tot de motor is afgekoeld. Voer (2) uit
als het probleem blijft bestaan.
Waarschuwings- resp.
verklikkerlampje
Status
Oorzaak Acties / Opmerkingen
Laadtoestand
accu Permanent.
Er is een storing in het
laadstroomcircuit van de accu
(vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo
niet correct gespannen of gebroken
e n z .) . Reinig de nokjes en bevestig deze weer als het
waarschuwingslampje niet uitgaat wanneer de motor
is gestart, (2) uitvoeren.
Veiligheidsgordels
niet vastgemaakt of
losgemaaktBrandt permanent
of knippert in
combinatie met een
in volume toenemend
geluidssignaal.
Een van de veiligheidsgordels is niet
vastgemaakt of weer losgemaakt
(afhankelijk van de uitvoering).
Deur open Permanent, in
combinatie met
een melding die
het desbetreffende
carrosseriedeel
aangeeft.
Een geluidssignaal is
hoorbaar bij het alarm
als de snelheid hoger
is dan 10
km/h. Een portier, de kofferbak, de
achterklep of de achterklepruit
staat nog open (afhankelijk van de
uitvoering).
Sluit de toegangsopening.
Dit lampje gaat niet
branden als de rechter achterdeur
(indien aanwezig) niet goed is gesloten.
Instrumentenpaneel
Page 15 of 324

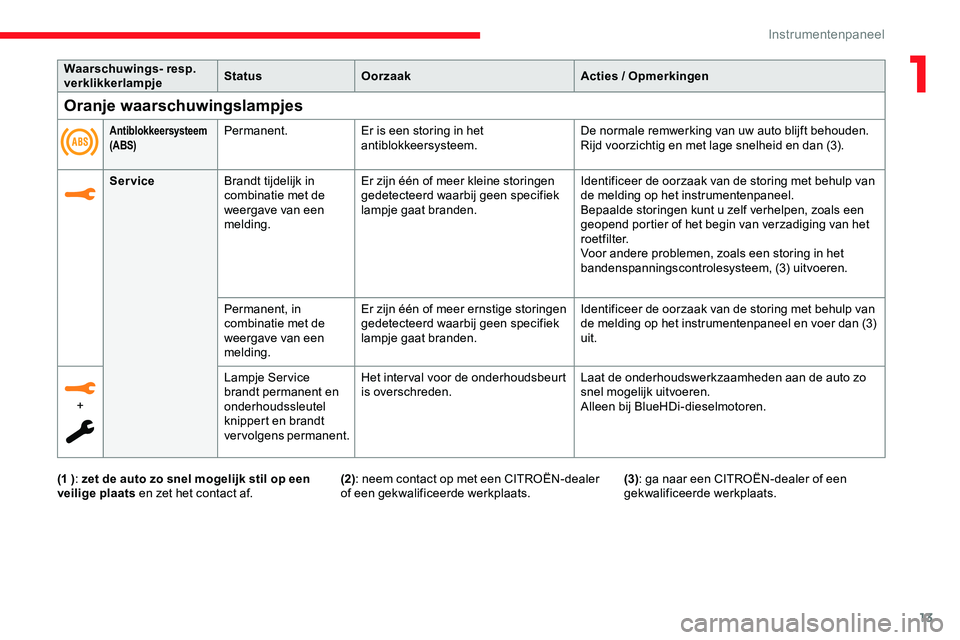

13
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties / Opmerkingen
Service Brandt tijdelijk in
combinatie met de
weergave van een
melding. Er zijn één of meer kleine storingen
gedetecteerd waarbij geen specifiek
lampje gaat branden.
Identificeer de oorzaak van de storing met behulp van
de melding op het instrumentenpaneel.
Bepaalde storingen kunt u zelf verhelpen, zoals een
geopend portier of het begin van verzadiging van het
r o e t f i l t e r.
Voor andere problemen, zoals een storing in het
bandenspanningscontrolesysteem, (3) uitvoeren.
Permanent, in
combinatie met de
weergave van een
melding. Er zijn één of meer ernstige storingen
gedetecteerd waarbij geen specifiek
lampje gaat branden.
Identificeer de oorzaak van de storing met behulp van
de melding op het instrumentenpaneel en voer dan
(3)
uit.
+ Lampje Service
brandt permanent en
onderhoudssleutel
knippert en brandt
vervolgens permanent.Het inter val voor de onderhoudsbeurt
is overschreden.
Laat de onderhoudswerkzaamheden aan de auto zo
snel mogelijk uitvoeren.
Alleen bij BlueHDi-dieselmotoren.
Oranje waarschuwingslampjes
Antiblokkeersysteem
(ABS)Permanent.
Er is een storing in het
antiblokkeersysteem. De normale remwerking van uw auto blijft behouden.
Rijd voorzichtig en met lage snelheid en dan (3).
(1 ) : zet de auto zo snel mogelijk stil op een
veilige plaats en zet het contact af. (2): neem contact op met een CITROËN-dealer
of een gekwalificeerde werkplaats. (3)
: ga naar een CITROËN-dealer of een
gekwalificeerde werkplaats.
1
Instrumentenpaneel
Page 16 of 324

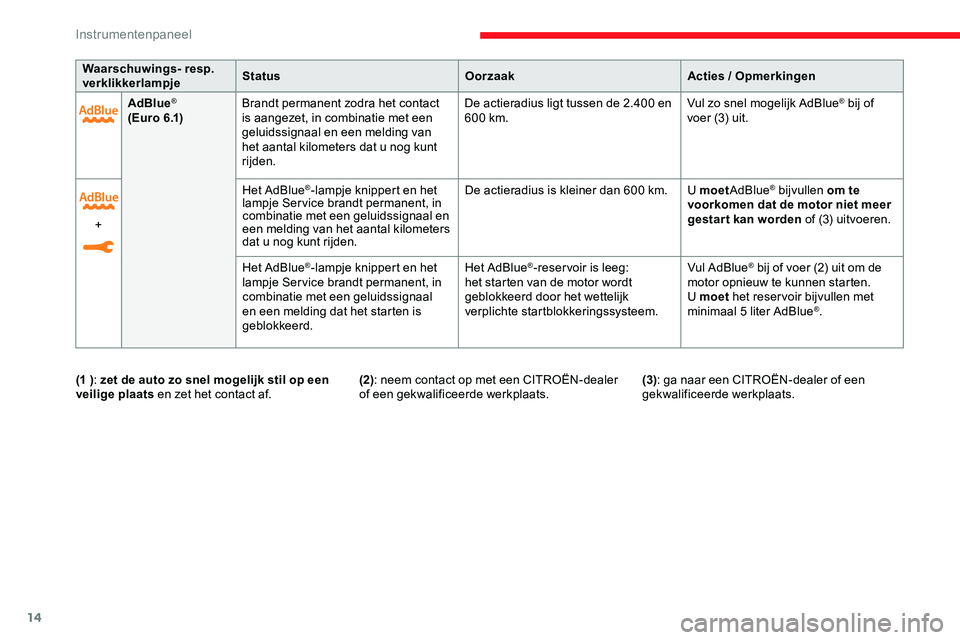

14
AdBlue®
( E u r o 6 .1) Brandt permanent zodra het contact
is aangezet, in combinatie met een
geluidssignaal en een melding van
het aantal kilometers dat u nog kunt
rijden. De actieradius ligt tussen de 2.400 en
600
km.Vul zo snel mogelijk AdBlue
® bij of
voer (3) uit.
(1 ) : zet de auto zo snel mogelijk stil op een
veilige plaats en zet het contact af. (2): neem contact op met een CITROËN-dealer
of een gekwalificeerde werkplaats. (3)
: ga naar een CITROËN-dealer of een
gekwalificeerde werkplaats.
Waarschuwings- resp.
verklikkerlampje
Status
OorzaakActies / Opmerkingen
+ Het AdBlue
®-lampje knippert en het
lampje Ser vice brandt permanent, in
combinatie met een geluidssignaal en
een melding van het aantal kilometers
dat u nog kunt rijden. De actieradius is kleiner dan 600
km. U moetAdBlue® bijvullen om te
voorkomen dat de motor niet meer
gestar t kan worden of (3) uitvoeren.
Het AdBlue
®-lampje knippert en het
lampje Ser vice brandt permanent, in
combinatie met een geluidssignaal
en een melding dat het starten is
geblokkeerd. Het AdBlue®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Vul AdBlue® bij of voer (2) uit om de
motor opnieuw te kunnen starten.
U moet het reservoir bijvullen met
minimaal 5 liter AdBlue
®.
Instrumentenpaneel
Page 17 of 324

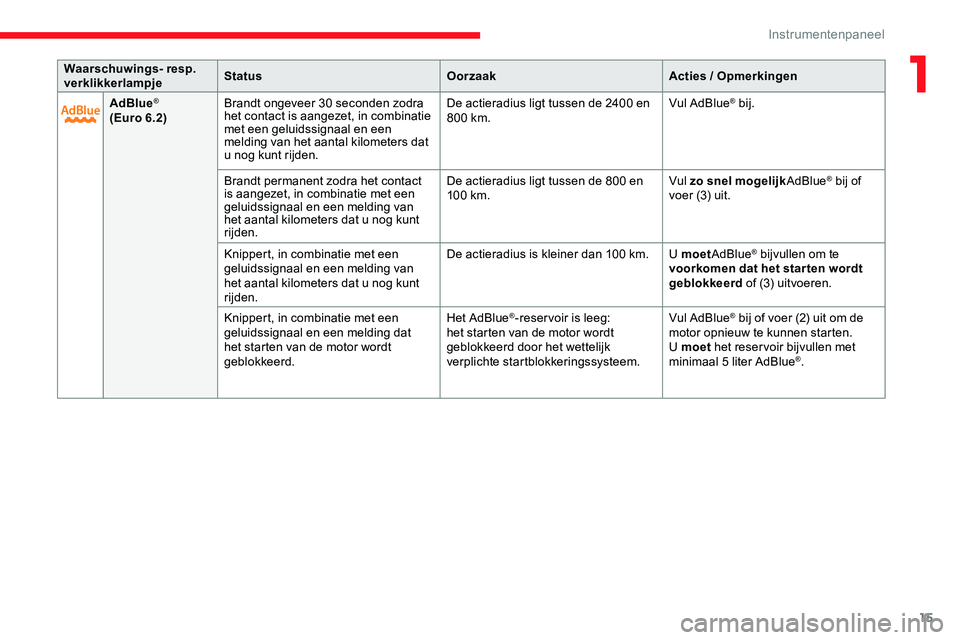

15
AdBlue®
(Euro 6.2) Brandt ongeveer 30 seconden zodra
het contact is aangezet, in combinatie
met een geluidssignaal en een
melding van het aantal kilometers dat
u nog kunt rijden. De actieradius ligt tussen de 2400 en
800
km.Vul AdBlue
® bij.
Brandt permanent zodra het contact
is aangezet, in combinatie met een
geluidssignaal en een melding van
het aantal kilometers dat u nog kunt
rijden. De actieradius ligt tussen de 800 en
10 0
km. Vul zo snel mogelijk
AdBlue
® bij of
voer (3) uit.
Knippert, in combinatie met een
geluidssignaal en een melding van
het aantal kilometers dat u nog kunt
rijden. De actieradius is kleiner dan 100
km. U moet AdBlue
® bijvullen om te
voorkomen dat het star ten wordt
geblokkeerd of (3) uitvoeren.
Knippert, in combinatie met een
geluidssignaal en een melding dat
het starten van de motor wordt
geblokkeerd. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Vul AdBlue® bij of voer (2) uit om de
motor opnieuw te kunnen starten.
U moet het reservoir bijvullen met
minimaal 5 liter AdBlue
®.
Waarschuwings- resp.
verklikkerlampje
Status
OorzaakActies / Opmerkingen
1
Instrumentenpaneel
Page 18 of 324

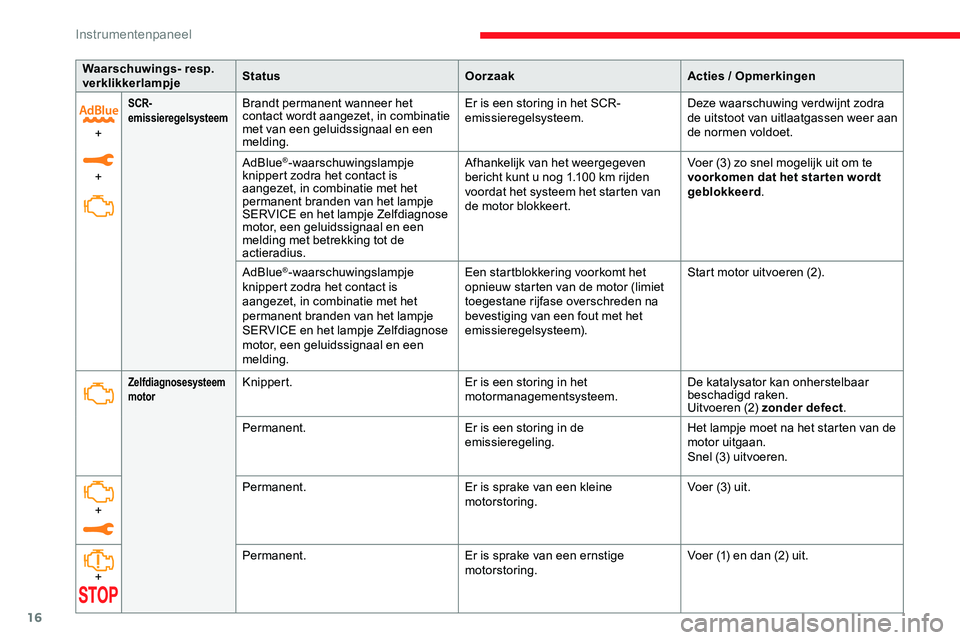

16
Waarschuwings- resp.
verklikkerlampjeStatus
OorzaakActies / Opmerkingen
+
+
SCR-
emissieregelsysteemBrandt permanent wanneer het
contact wordt aangezet, in combinatie
met van een geluidssignaal en een
melding. Er is een storing in het SCR-
emissieregelsysteem.
Deze waarschuwing verdwijnt zodra
de uitstoot van uitlaatgassen weer aan
de normen voldoet.
AdBlue
®-waarschuwingslampje
knippert zodra het contact is
aangezet, in combinatie met het
permanent branden van het lampje
SERVICE en het lampje Zelfdiagnose
motor, een geluidssignaal en een
melding met betrekking tot de
actieradius. Afhankelijk van het weergegeven
bericht kunt u nog 1.100
km rijden
voordat het systeem het starten van
de motor blokkeert. Voer (3) zo snel mogelijk uit om te
voorkomen dat het star ten wordt
geblokkeerd
.
AdBlue
®-waarschuwingslampje
knippert zodra het contact is
aangezet, in combinatie met het
permanent branden van het lampje
SERVICE en het lampje Zelfdiagnose
motor, een geluidssignaal en een
melding. Een startblokkering voorkomt het
opnieuw starten van de motor (limiet
toegestane rijfase overschreden na
bevestiging van een fout met het
emissieregelsysteem).
Start motor uitvoeren (2).
Zelfdiagnosesysteem
motorKnippert.
Er is een storing in het
motormanagementsysteem.De katalysator kan onherstelbaar
beschadigd raken.
Uitvoeren (2) zonder defect
.
Permanent. Er is een storing in de
emissieregeling.Het lampje moet na het starten van de
motor uitgaan.
Snel (3) uitvoeren.
+ Permanent.
Er is sprake van een kleine
motorstoring.Voer (3) uit.
+ Permanent.
Er is sprake van een ernstige
motorstoring.Voer (1) en dan (2) uit.
Instrumentenpaneel
Page 19 of 324

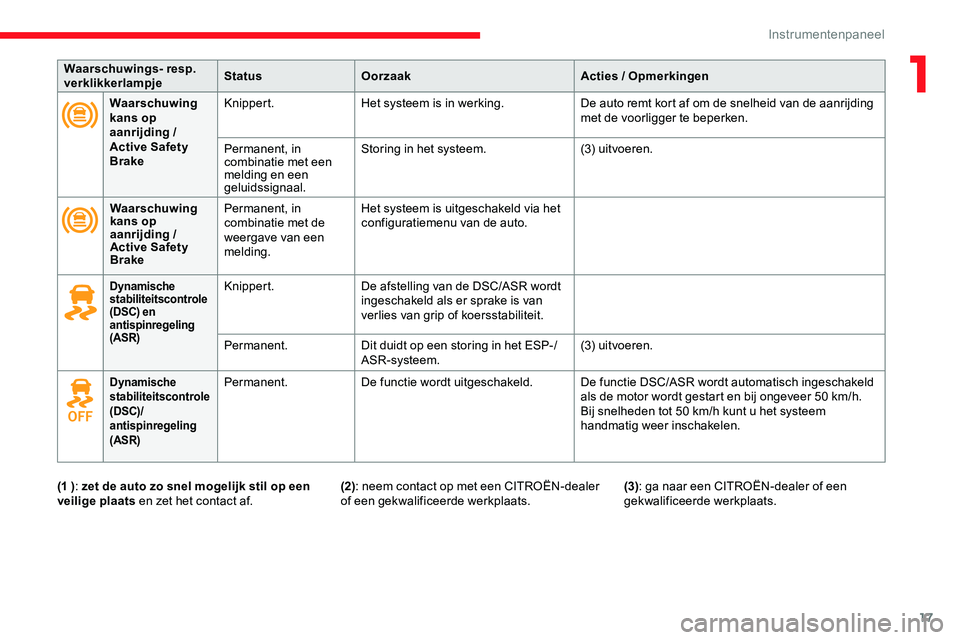

17
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties / Opmerkingen
Waarschuwing
kans op
aanrijding /
Active Safety
Brake Knippert.
Het systeem is in werking. De auto remt kort af om de snelheid van de aanrijding
met de voorligger te beperken.
Permanent, in
combinatie met een
melding en een
geluidssignaal. Storing in het systeem.
(3) uitvoeren.
Waarschuwing
kans op
aanrijding /
Active Safety
Brake Permanent, in
combinatie met de
weergave van een
melding.
Het systeem is uitgeschakeld via het
configuratiemenu van de auto.
Dynamische
stabiliteitscontrole
(DSC) en
antispinregeling
(ASR)Knippert.
De afstelling van de DSC/ASR wordt
ingeschakeld als er sprake is van
verlies van grip of koersstabiliteit.
Permanent. Dit duidt op een storing in het ESP-/
ASR-systeem. (3) uitvoeren.
Dynamische
stabiliteitscontrole
(DSC)/
antispinregeling
(ASR)Permanent.
De functie wordt uitgeschakeld. De functie DSC/ASR wordt automatisch ingeschakeld
als de motor wordt gestart en bij ongeveer 50
km/h.
Bij snelheden tot 50
km/h kunt u het systeem
handmatig weer inschakelen.
(1 ) : zet de auto zo snel mogelijk stil op een
veilige plaats en zet het contact af. (2): neem contact op met een CITROËN-dealer
of een gekwalificeerde werkplaats. (3)
: ga naar een CITROËN-dealer of een
gekwalificeerde werkplaats.
1
Instrumentenpaneel
Page 20 of 324
18
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties / Opmerkingen
Te lage
bandenspanning Permanent, in
combinatie met een
geluidssignaal en een
melding. De bandenspanning van een of
meerdere wielen is te laag.
Controleer zo snel mogelijk de bandenspanning.
Reset na het afstellen van de druk het
controlesysteem.
+
Waarschuwingslampje
Bandenspanning te
laag knippert en brandt
vervolgens permanent
en waarschuwingslampje
Service brandt permanent.Er zit een storing in de functie: de
bandenspanning wordt niet meer
gecontroleerd. De werking van de bandenspanningscontrole kan niet
langer worden gegarandeerd.
Controleer zo snel mogelijk de bandenspanning en
voer (3) uit.
Voorgloeien
dieselmotor Brandt tijdelijk.
Wanneer het contact wordt aangezet,
als de weersomstandigheden en de
motortemperatuur dit noodzakelijk
maken. Wacht met starten tot het lampje uitgaat.
Als de motor niet wil aanslaan, zet dan het contact
af. Zet het contact ver volgens weer aan en wacht
opnieuw tot het lampje uitgaat voordat u de motor
start.
Airbag
voorpassagier
(ON) Permanent.
De airbag vóór aan passagierszijde is
geactiveerd.
De schakelaar staat in de stand " ON”. Plaats in dit geval GEEN kinderzitje met de "rug in
de rijrichting" op de voorpassagiersstoel - risico
op zwaar letsel!
Airbag
voorpassagier
(OFF) Permanent.
De airbag vóór aan passagierszijde is
uitgeschakeld.
De schakelaar staat in de stand
"OFF ”. U kunt een kinderzitje met de rug in de rijrichting
plaatsen, behalve in het geval van een storing in het
airbagsysteem (brandend waarschuwingslampje
Airbags).
Airbags Permanent. Een van de airbags of gordelspanners
is defect. (3) uitvoeren.
Instrumentenpaneel
