CITROEN JUMPER SPACETOURER 2021 Instrukcja obsługi (in Polish)

109
Bezpieczeństwo

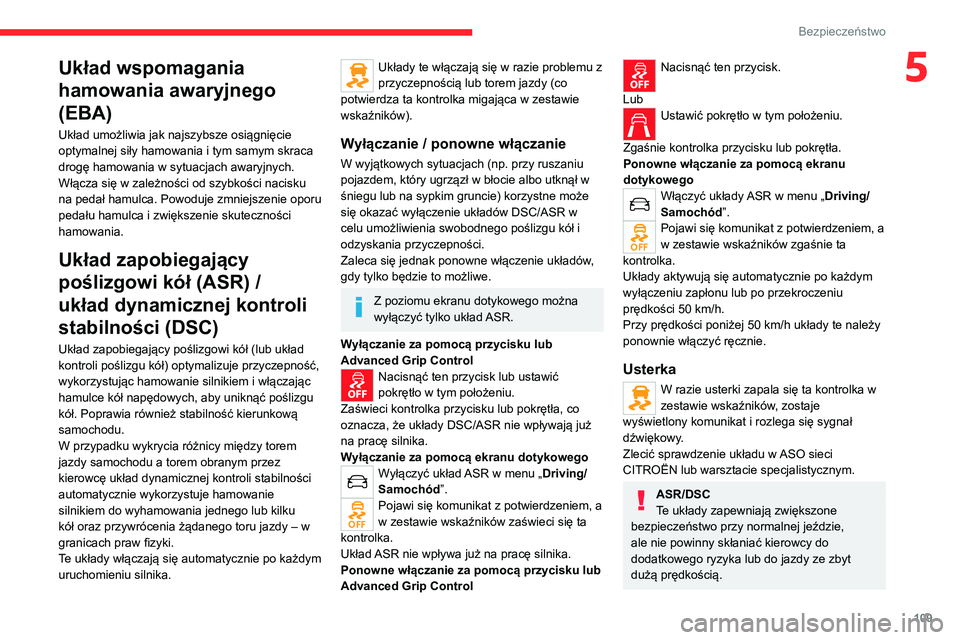

5Układ wspomagania
hamowania awaryjnego
(EBA)
Układ umożliwia jak najszybsze osiągnięcie
optymalnej siły hamowania i tym samym skraca
drogę hamowania w sytuacjach awaryjnych.
Włącza się w zależności od szybkości nacisku
na pedał hamulca. Powoduje zmniejszenie oporu
pedału hamulca i zwiększenie skuteczności
hamowania.
Układ zapobiegający
poślizgowi kół (ASR) /
układ dynamicznej kontroli
stabilności (DSC)
Układ zapobiegający poślizgowi kół (lub układ
kontroli poślizgu kół) optymalizuje przyczepność,
wykorzystując hamowanie silnikiem i włączając
hamulce kół napędowych, aby uniknąć poślizgu
kół. Poprawia również stabilność kierunkową
samochodu.
W przypadku wykrycia różnicy między torem
jazdy samochodu a torem obranym przez
kierowcę układ dynamicznej kontroli stabilności
automatycznie wykorzystuje hamowanie
silnikiem do wyhamowania jednego lub kilku
kół oraz przywrócenia żądanego toru jazdy – w
granicach praw fizyki.
Te układy włączają się automatycznie po każdym
uruchomieniu silnika.
Układy te włączają się w razie problemu z
przyczepnością lub torem jazdy (co
potwierdza ta kontrolka migająca w zestawie
wskaźników).
Wyłączanie / ponowne włączanie
W wyjątkowych sytuacjach (np. przy ruszaniu
pojazdem, który ugrzązł w błocie albo utknął w
śniegu lub na sypkim gruncie) korzystne może
się okazać wyłączenie układów DSC/ASR w
celu umożliwienia swobodnego poślizgu kół i
odzyskania przyczepności.
Zaleca się jednak ponowne włączenie układów,
gdy tylko będzie to możliwe.
Z poziomu ekranu dotykowego można
wyłączyć tylko układ ASR.
Wyłączanie za pomocą przycisku lub
Advanced Grip Control
Nacisnąć ten przycisk lub ustawić
pokrętło w tym położeniu.
Zaświeci kontrolka przycisku lub pokrętła, co
oznacza, że układy DSC/ASR nie wpływają już
na pracę silnika.
Wyłączanie za pomocą ekranu dotykowego
Wyłączyć układ ASR w menu „Driving/
Samochód”.
Pojawi się komunikat z potwierdzeniem, a
w zestawie wskaźników zaświeci się ta
kontrolka.
Układ ASR nie wpływa już na pracę silnika.
Ponowne włączanie za pomocą przycisku lub
Advanced Grip Control
Nacisnąć ten przycisk.
Lub
Ustawić pokrętło w tym położeniu.
Zgaśnie kontrolka przycisku lub pokrętła.
Ponowne włączanie za pomocą ekranu
dotykowego
Włączyć układy ASR w menu „Driving/
Samochód”.
Pojawi się komunikat z potwierdzeniem, a
w zestawie wskaźników zgaśnie ta
kontrolka.
Układy aktywują się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50
km/h.
Przy prędkości poniżej 50
km/h układy te należy
ponownie włączyć ręcznie.
Usterka
W razie usterki zapala się ta kontrolka w
zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.

11 0
Bezpieczeństwo
W przypadku jazdy po śliskiej lub
uszkodzonej nawierzchni układ może nie być
w stanie zapobiec gwałtownemu zarzuceniu.
Advanced Grip Control
(W zależności od wersji)
Jest to specjalny, opatentowany układ kontroli
trakcji, który poprawia właściwości jezdne
samochodu w śniegu, błocie i piachu.
Został zoptymalizowany pod kątem różnych
warunków, dzięki czemu umożliwia jazdę w
większości warunków słabej przyczepności
napotykanych podczas jazdy samochodem
osobowym.
W połączeniu z oponami wielosezonowymi
Peak Mountain Snow Flake układ zapewnia
kompromis w zakresie bezpieczeństwa,
przyczepności i właściwości jezdnych.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Praca silnika z wysoką prędkością
obrotową jest zjawiskiem normalnym.
Wybierak o pięciu położeniach umożliwia wybór
trybu regulacji odpowiadającego warunkom
drogowym.
Każdemu trybowi przypisana jest kontrolka
i towarzyszący jej komunikat, co stanowi
potwierdzenie wyboru trybu.
W przypadku pogorszenia przyczepności
(deszcz, śnieg, gołoledź) wzrasta ryzyko
poślizgu. Ze względów bezpieczeństwa
niezbędne jest wówczas, aby układy były
włączone we wszystkich warunkach, a
zwłaszcza gdy są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i
felgi), podzespołów układu hamulcowego,
podzespołów elektronicznych oraz procedur
montażu i napraw obowiązujących w ASO
sieci CITROËN.
Aby zapewnić skuteczność działania
tych układów w warunkach zimowych,
zalecane jest używanie opon zimowych lub
całorocznych. Na wszystkich kołach muszą
się znajdować opony homologowane dla
pojazdu.
Wszystkie parametry ogumienia znajdują się
na etykiecie z danymi opon/kodem lakieru.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
punkt.
Inteligentny układ kontroli
trakcji („Snow motion”)
W zależności od wersji pojazd wyposażony
jest w układ wspomagający jazdę po śniegu:
inteligentny układ kontroli trakcji .
Układ wykrywa warunki słabej przyczepności,
które mogą utrudniać ruszanie z miejsca oraz
jazdę samochodem po świeżym, głębokim
śniegu lub po ubitym śniegu.
W tych sytuacjach inteligentny układ reguluje
poślizg przednich kół w celu zapewnienia
optymalnej przyczepności i zachowania
żądanego toru jazdy samochodu.
Na drogach o słabej przyczepności
zalecane jest używanie opon zimowych.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Ten układ zmniejsza ryzyko zarzucania pojazdu i
przyczepy przy holowaniu.
Działanie
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Nie może być żadnych usterek układu
elektronicznej kontroli stabilności (ESC).
Prędkość jazdy musi wynosić od 60 do
160
km/h.
Jeśli układ wykryje zarzucanie przyczepy,
w celu jej ustabilizowania w razie
potrzeby włącza hamulce i ogranicza moc
silnika, zmniejszając prędkość pojazdu (co jest
sygnalizowane przez miganie tej kontrolki w
zestawie wskaźników i włączenie świateł stop).
Informacje o masach przyczep można znaleźć w
dowodzie rejestracyjnym samochodu, w punkcie
zawierającym dane silnika i masy przyczep.
Aby zapewnić bezpieczeństwo podczas jazdy z
hakiem holowniczym , należy zapoznać się z
odpowiednim punktem.
Usterka
W razie usterki zapala się ta kontrolka w
zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
Aby dalej holować przyczepę, należy zmniejszyć
prędkość i jechać ostrożnie!
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Układ kontroli stabilizacji przyczepy to
dodatkowa funkcja zabezpieczająca
działająca w normalnych warunkach jazdy
przy zapewnieniu przestrzegania zaleceń
dotyczących korzystania z przyczep oraz
przepisów obowiązujących w danym kraju.
Nie może ona stanowić zachęty, aby kierowca
podejmował dodatkowe ryzyko, takie jak
eksploatowanie przyczepy w nieodpowiednich
warunkach (np. z nadmiernym obciążeniem,
zwiększonym naciskiem na hak, z zużytymi
lub niedopompowanymi oponami,
uszkodzonym układem hamulcowym) lub
jazda z nadmierną prędkością.
W niektórych warunkach ruch wahadłowy
przyczepy może nie zostać wykryty przez
układ, zwłaszcza w przypadku lekkiej
przyczepy.

111
Bezpieczeństwo
5W przypadku jazdy po śliskiej lub
uszkodzonej nawierzchni układ może nie być
w stanie zapobiec gwałtownemu zarzuceniu.

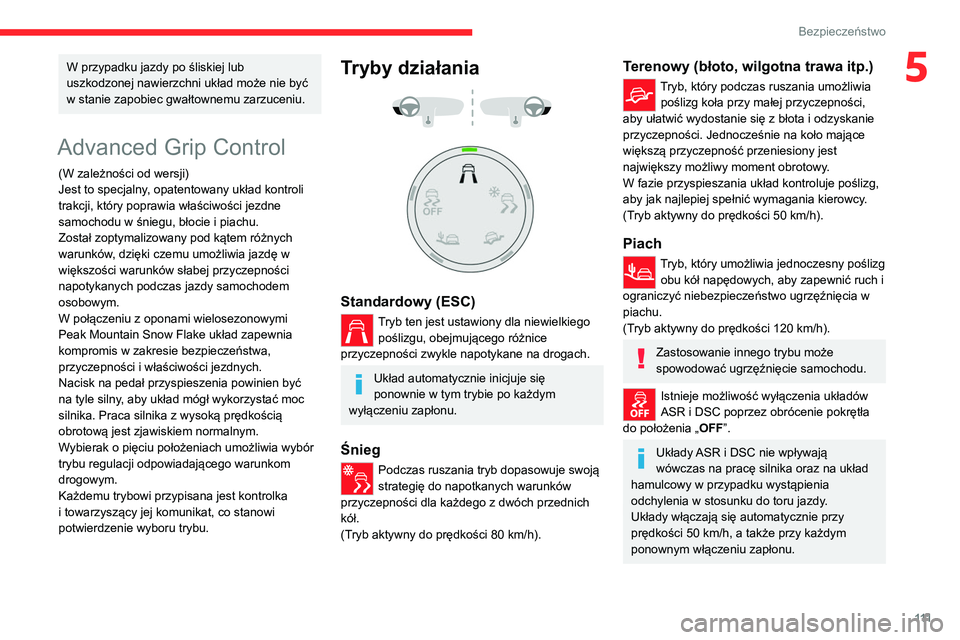

Advanced Grip Control
(W zależności od wersji)
Jest to specjalny, opatentowany układ kontroli
trakcji, który poprawia właściwości jezdne
samochodu w śniegu, błocie i piachu.
Został zoptymalizowany pod kątem różnych
warunków, dzięki czemu umożliwia jazdę w
większości warunków słabej przyczepności
napotykanych podczas jazdy samochodem
osobowym.
W połączeniu z oponami wielosezonowymi
Peak Mountain Snow Flake układ zapewnia
kompromis w zakresie bezpieczeństwa,
przyczepności i właściwości jezdnych.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Praca silnika z wysoką prędkością
obrotową jest zjawiskiem normalnym.
Wybierak o pięciu położeniach umożliwia wybór
trybu regulacji odpowiadającego warunkom
drogowym.
Każdemu trybowi przypisana jest kontrolka
i towarzyszący jej komunikat, co stanowi
potwierdzenie wyboru trybu.
Tryby działania



Standardowy (ESC)
Tryb ten jest ustawiony dla niewielkiego poślizgu, obejmującego różnice
przyczepności zwykle napotykane na drogach.
Układ automatycznie inicjuje się
ponownie w tym trybie po każdym
wyłączeniu zapłonu.
Śnieg
Podczas ruszania tryb dopasowuje swoją
strategię do napotkanych warunków
przyczepności dla każdego z dwóch przednich
kół.
(Tryb aktywny do prędkości 80
km/h).
Terenowy (błoto, wilgotna trawa itp.)
Tryb, który podczas ruszania umożliwia poślizg koła przy małej przyczepności,
aby ułatwić wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na koło mające
większą przyczepność przeniesiony jest
największy możliwy moment obrotowy.
W fazie przyspieszania układ kontroluje poślizg,
aby jak najlepiej spełnić wymagania kierowcy.
(Tryb aktywny do prędkości 50
km/h).
Piach
Tryb, który umożliwia jednoczesny poślizg obu kół napędowych, aby zapewnić ruch i
ograniczyć niebezpieczeństwo ugrzęźnięcia w
piachu.
(Tryb aktywny do prędkości 120
km/h).
Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu.
Istnieje możliwość wyłączenia układów
ASR i DSC poprzez obrócenie pokrętła
do położenia „ OFF”.
Układy ASR i DSC nie wpływają
wówczas na pracę silnika oraz na układ
hamulcowy w przypadku wystąpienia
odchylenia w stosunku do toru jazdy.
Układy włączają się automatycznie przy
prędkości 50
km/h, a także przy każdym
ponownym włączeniu zapłonu.

11 2
Bezpieczeństwo
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia minimalizuje nacisk
pasa na klatkę piersiową, zwiększając w ten
sposób bezpieczeństwo.
Zapinanie

► Pociągnąć za pas, a następnie włożyć klamrę
do sprzączki.
► Sprawdzić zapięcie, pociągając za pas.
Odpinanie
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas zwijania.
Zalecenia
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można wjeżdżać na
drogi nieutwardzone.
Należy pamiętać, że samochód nie jest
przystosowany do ekstremalnych warunków
jazdy terenowej, takich jak:
–

przejeżdżanie i jazda w terenie, który
może spowodować uszkodzenie podwozia
lub doprowadzić do oderwania podzespołów
samochodu (przewód paliwa, chłodnica
itp.) wskutek występowania przeszkód, a
zwłaszcza kamieni;
–


jazda w terenie o dużym nachyleniu lub
zmniejszonej przyczepności;
–


przejeżdżanie przez strumienie.
Pasy bezpieczeństwa
Zwijacz
Pasy bezpieczeństwa są wyposażone w zwijacz
umożliwiający automatyczne dostosowanie
długości pasa do budowy ciała. Zwijanie pasa
odbywa się automatycznie, gdy nie jest już
używany.
Zwijacze są wyposażone w mechanizm
automatycznej blokady, który aktywuje się
w momencie kolizji, nagłego hamowania lub
dachowania. Można odblokować mechanizm,
pociągając mocno za pas i puszczając go, aby
się lekko zwinął.
Napinacze pirotechniczne
Układ zwiększa bezpieczeństwo na w razie
uderzenia czołowego lub bocznego.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i
dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia
Ten układ zmniejsza nacisk pasa na klatkę
piersiową osoby, zwiększając jednocześnie jej
bezpieczeństwo.
W przypadku zderzenia
W zależności od rodzaju i siły uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nieszkodliwego
dymu oraz dźwięk wybuchu wkładu
pirotechnicznego zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić układ pasów
bezpieczeństwa w ASO sieci CITROËN lub w
wyspecjalizowanym warsztacie.
Przednie pasy
bezpieczeństwa


Przednie pasy bezpieczeństwa są wyposażone
w układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Układ zwiększa bezpieczeństwo osób na
przednich siedzeniach w razie zderzenia
czołowego lub uderzenia bocznego.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i
dociska go do ciała pasażerów.

11 3
Bezpieczeństwo
5Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia minimalizuje nacisk
pasa na klatkę piersiową, zwiększając w ten
sposób bezpieczeństwo.
Zapinanie

► Pociągnąć za pas, a następnie włożyć klamrę
do sprzączki.
►

Sprawdzić zapięcie, pociągając za pas.
Odpinanie
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas zwijania.
Regulacja wysokości

► Aby obniżyć punkt mocowania, przy
przestawianiu elementu sterującego A
w dół
przesunąć cały zespół.
►

Aby podnieść punkt mocowania, przesunąć
zespół do góry

.
Górna część taśmy pasa powinna być
ułożona w zagłębieniu ramienia.
Kanapa przednia 2-miejscowa

Jeżeli samochód jest wyposażony w przednią
kanapę, należy uważać, aby prawidłowo zapinać
pas bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa siedzenia
kierowcy w sprzączce pasa siedzenia
środkowego i odwrotnie.
Tylne pasy bezpieczeństwa



Kanapa 3-miejscowa (jednoczęściowa lub
dzielona w proporcjach 1/3 do 2/3) jest
wyposażona w pasy trzypunktowe i zwijacze na
zewnętrznych siedzeniach.
Środkowe siedzenie posiada prowadnicę i
zwijacz pasa, zabudowany w oparciu.
Zwijacze pasów bezpieczeństwa siedzeń
zewnętrznych w 2. rzędzie są wyposażone w
ograniczniki siły napięcia.
Siedzenia w 3. rzędzie są wyposażone w pasy
bezpieczeństwa o trzech punktach mocowania
oraz w zwijacze.

11 4
Bezpieczeństwo
W przypadku siedzeń w 2. i 3. rzędzie
należy włożyć klamrę pasów
bezpieczeństwa do odpowiedniej sprzączki.
Nie wolno zapinać pasów bezpieczeństwa
siedzeń zewnętrznych w sprzączce pasa
siedzenia środkowego.
Przy składaniu bocznych siedzeń albo oparć
do położenia stolika uważać, aby nie przyciąć
pasa środkowego siedzenia.
Po złożeniu albo przestawieniu tylnego
siedzenia lub kanapy należy upewnić się, że
pas jest prawidłowo zwinięty, a sprzączka
pasa jest przygotowana do wprowadzenia
klamry pasa.
Podczas wyjmowania/przestawiania
zewnętrznych siedzeń lub uzyskiwania
dostępu do 3. rzędu należy uważać, aby nie
przyciąć środkowego pasa.
Z oddzielnymi siedzeniami
Shine, Business Lounge


Są one wyposażone w pasy bezpieczeństwa
o trzech punktach mocowania, z prowadnicą i
zwijaczem pasa wbudowanymi w oparcie.
Kontrolki pasów
bezpieczeństwa
A. Kontrolka niezapiętych/odpiętych przednich
pasów bezpieczeństwa.
B. Kontrolka niezapiętego/odpiętego pasa
lewego siedzenia.
C. Kontrolka odpiętego pasa środkowego
siedzenia (jeśli pojazd jest wyposażony w
przednią kanapę 2-miejscową).
D. Kontrolka niezapiętego/odpiętego pasa
prawego siedzenia (jeśli pojazd jest
wyposażony w oddzielne siedzenia przednie).
Kontrolka odpiętego pasa prawego siedzenia
(jeśli pojazd jest wyposażony w przednią
kanapę 2-miejscową).
Po włączeniu zapłonu zapalają się kontrolki,
jeżeli dany pas nie jest zapięty lub został odpięty.
Przy prędkości powyżej 20 km/h kontrolki migają
przez 2 minuty i włącza się sygnał dźwiękowy.
Po upływie 2 minut kontrolki zaczną świecić w
sposób ciągły i nie zgasną, dopóki kierowca i/lub
pasażer nie zapnie pasa bezpieczeństwa.
Porady
Przed ruszeniem kierowca powinien
upewnić się, że pasażerowie prawidłowo
używają pasów bezpieczeństwa oraz że pasy
są dobrze zapięte.
Niezależnie od miejsca zajmowanego w
pojeździe należy bezwzględnie zapinać pasy
bezpieczeństwa, nawet w przypadku krótkich
przejazdów.
Nie należy obracać sprzączki, ponieważ
może to spowodować nieprawidłowe
działanie pasa.
Aby zapewnić prawidłowe działanie
sprzączek, przed zapięciem pasów należy
upewnić się, że nie ma w nich ciał obcych
(np. monet).
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo poprowadzony i zwinięty.
Zakładanie
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.

11 5
Bezpieczeństwo
5Aby pas bezpieczeństwa spełniał swoje
zadanie:
–
powinien być napięty jak najbliżej ciała;
–


należy go wyciągać przed siebie
równomiernym ruchem, sprawdzając, czy nie
jest skręcony;
–


może być stosowany do przypięcia tylko
jednej osoby;
–


nie może być rozdarty lub poszarpany;
–


nie może być przerabiany ani
modyfikowany

, ponieważ mogłoby to
pogorszyć jego właściwości.
Zalecenia dotyczące przewożenia
dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 1,5 m.
Nigdy nie używać jednego pasa
bezpieczeństwa dla więcej niż jednego
dziecka.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
Konserwacja
Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwrócić się do warsztatu
specjalistycznego posiadającego kwalifikacje
i właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci CITROËN.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pasy bezpieczeństwa
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału dostępnego w ASO
sieci CITROËN.
Poduszki powietrzne
Informacje ogólne
Układ został zaprojektowany tak, aby w razie
silnego zderzenia zwiększyć bezpieczeństwo
pasażerów na siedzeniach przednich i tylnych
siedzeniach bocznych. Poduszki powietrzne
zwiększają bezpieczeństwo osób chronionych
przez pasy bezpieczeństwa z ogranicznikiem siły
naprężenia.
Elektroniczne czujniki wykrywają i analizują
zderzenia czołowe oraz boczne w strefach
wykrywania zderzenia.
–

W razie silnego zderzenia poduszki
natychmiast się napełniają, zapewniając
skuteczniejszą ochronę osobom znajdującym
się w pojeździe. Bezpośrednio po zderzeniu
poduszki powietrzne zostają opróżnione, aby nie
ograniczały widoczności i nie utrudniały kierowcy
i pasażerom opuszczenia pojazdu.
–

W razie niezbyt silnego zderzenia, uderzenia
w tył pojazdu lub, w określonych warunkach,
dachowania poduszki mogą nie zadziałać.
Jedynym zabezpieczeniem w takich sytuacjach
są pasy bezpieczeństwa.
Siła uderzenia zależy od rodzaju przeszkody
oraz prędkości pojazdu w momencie kolizji.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko raz.
W przypadku kolejnego zderzenia (w trakcie
tego samego lub innego wypadku) poduszka
powietrzna nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego
B. Strefa uderzenia bocznego
Napełnieniu poduszek powietrznych
towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu

11 6
Bezpieczeństwo

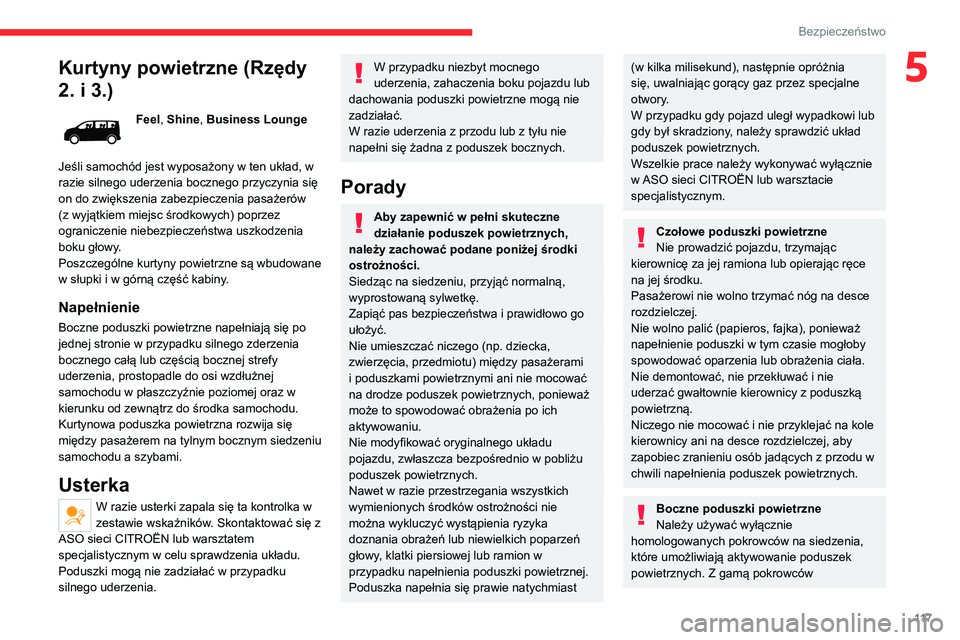

Kurtyny powietrzne (Rzędy
2. i 3.)
Feel, Shine, Business Lounge
Jeśli samochód jest wyposażony w ten układ, w
razie silnego uderzenia bocznego przyczynia się
on do zwiększenia zabezpieczenia pasażerów
(z wyjątkiem miejsc środkowych) poprzez
ograniczenie niebezpieczeństwa uszkodzenia
boku głowy.
Poszczególne kurtyny powietrzne są wbudowane
w słupki i w górną część kabiny.
Napełnienie
Boczne poduszki powietrzne napełniają się po
jednej stronie w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między pasażerem na tylnym bocznym siedzeniu
samochodu a szybami.
Usterka
W razie usterki zapala się ta kontrolka w
zestawie wskaźników. Skontaktować się z
ASO sieci CITROËN lub warsztatem
specjalistycznym w celu sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.

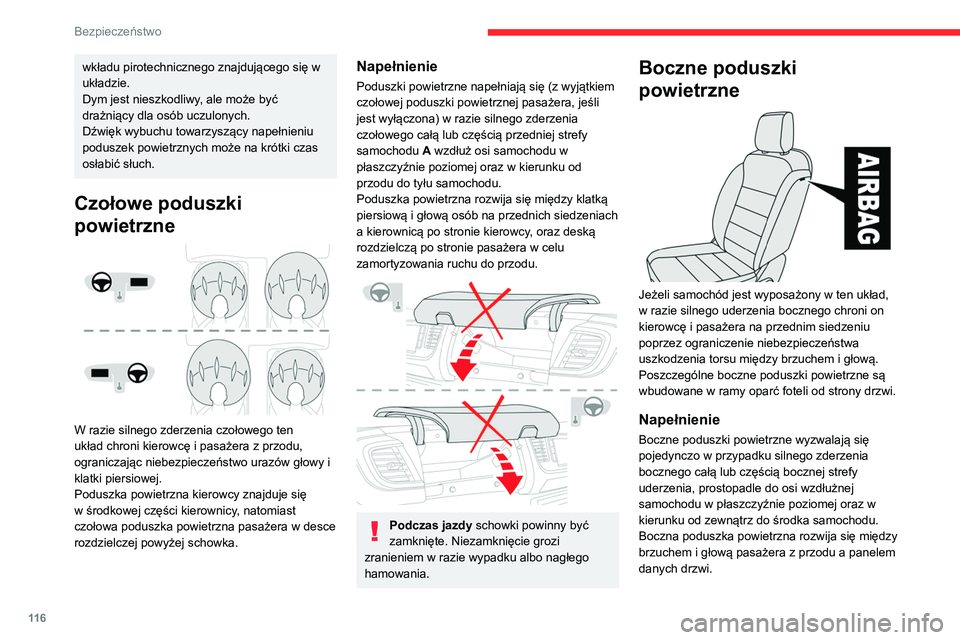

wkładu pirotechnicznego znajdującego się w
układzie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący napełnieniu
poduszek powietrznych może na krótki czas
osłabić słuch.
Czołowe poduszki
powietrzne


W razie silnego zderzenia czołowego ten
układ chroni kierowcę i pasażera z przodu,
ograniczając niebezpieczeństwo urazów głowy i
klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
czołowa poduszka powietrzna pasażera w desce
rozdzielczej powyżej schowka.
Napełnienie
Poduszki powietrzne napełniają się (z wyjątkiem
czołowej poduszki powietrznej pasażera, jeśli
jest wyłączona) w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A wzdłuż osi samochodu w
płaszczyźnie poziomej oraz w kierunku od
przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
a kierownicą po stronie kierowcy, oraz deską
rozdzielczą po stronie pasażera w celu
zamortyzowania ruchu do przodu.


Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
zranieniem w razie wypadku albo nagłego
hamowania.
Boczne poduszki
powietrzne


Jeżeli samochód jest wyposażony w ten układ,
w razie silnego uderzenia bocznego chroni on
kierowcę i pasażera na przednim siedzeniu
poprzez ograniczenie niebezpieczeństwa
uszkodzenia torsu między brzuchem i głową.
Poszczególne boczne poduszki powietrzne są
wbudowane w ramy oparć foteli od strony drzwi.
Napełnienie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się między
brzuchem i głową pasażera z przodu a panelem
danych drzwi.

11 7
Bezpieczeństwo
5Kurtyny powietrzne (Rzędy
2. i 3.)
Feel, Shine, Business Lounge
Jeśli samochód jest wyposażony w ten układ, w
razie silnego uderzenia bocznego przyczynia się
on do zwiększenia zabezpieczenia pasażerów
(z wyjątkiem miejsc środkowych) poprzez
ograniczenie niebezpieczeństwa uszkodzenia
boku głowy.
Poszczególne kurtyny powietrzne są wbudowane
w słupki i w górną część kabiny.
Napełnienie
Boczne poduszki powietrzne napełniają się po
jednej stronie w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między pasażerem na tylnym bocznym siedzeniu
samochodu a szybami.
Usterka
W razie usterki zapala się ta kontrolka w
zestawie wskaźników. Skontaktować się z
ASO sieci CITROËN lub warsztatem
specjalistycznym w celu sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.
W przypadku niezbyt mocnego
uderzenia, zahaczenia boku pojazdu lub
dachowania poduszki powietrzne mogą nie
zadziałać.
W razie uderzenia z przodu lub z tyłu nie
napełni się żadna z poduszek bocznych.
Porady
Aby zapewnić w pełni skuteczne
działanie poduszek powietrznych,
należy zachować podane poniżej środki
ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa i prawidłowo go
ułożyć.
Nie umieszczać niczego (np. dziecka,
zwierzęcia, przedmiotu) między pasażerami
i poduszkami powietrznymi ani nie mocować
na drodze poduszek powietrznych, ponieważ
może to spowodować obrażenia po ich
aktywowaniu.
Nie modyfikować oryginalnego układu
pojazdu, zwłaszcza bezpośrednio w pobliżu
poduszek powietrznych.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie
można wykluczyć wystąpienia ryzyka
doznania obrażeń lub niewielkich poparzeń
głowy, klatki piersiowej lub ramion w
przypadku napełnienia poduszki powietrznej.
Poduszka napełnia się prawie natychmiast
(w kilka milisekund), następnie opróżnia
się, uwalniając gorący gaz przez specjalne
otwory.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci CITROËN lub warsztacie
specjalistycznym.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać gwałtownie kierownicy z poduszką
powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszek powietrznych.
Boczne poduszki powietrzne
Należy używać wyłącznie
homologowanych pokrowców na siedzenia,
które umożliwiają aktywowanie poduszek
powietrznych. Z gamą pokrowców

11 8
Bezpieczeństwo
dostosowanych do samochodu można się
zapoznać w ASO sieci CITROËN.
Nie mocować ani nie kłaść niczego na
oparciach (np. ubrań), ponieważ grozi to
spowodowaniem obrażeń klatki piersiowej lub
ramion w przypadku zadziałania poduszek
powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki uderzenia w bok.
Uszkodzone drzwi lub nieprawidłowo
wykonana praca (modyfikacja bądź
naprawa) w obrębie przednich drzwi albo
ich wewnętrznej okładziny może zakłócić
działanie tych czujników, co wiąże się z
ryzykiem nieprawidłowego działania bocznych
poduszek powietrznych!
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci CITROËN lub warsztacie
specjalistycznym.
Feel, Shine, Business Lounge
Kurtynowa poduszki powietrzne
Nie mocować ani nie instalować niczego
na dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania
kurtyn powietrznych.
Nie demontować znajdujących się na
dachu uchwytów, ponieważ pomagają
one w mocowaniu kurtynowych poduszek
powietrznych.
Foteliki dziecięce
Przepisy dotyczące przewozu dzieci
różnią się w zależności od kraju. Należy
zapoznać się z przepisami obowiązującymi w
danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy stosować się do
poniższych zaleceń:
–

Zgodnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm muszą być
przewożone w homologowanych fotelikach
dostosowanych do wagi , na siedzeniach
wyposażonych w pasy bezpieczeństwa lub
mocowania ISOFIX.
–


Statystycznie najbezpieczniejsze miejsca
w samochodzie do przewozu dzieci to tylne
siedzenia.
–


Dziecko poniżej 9 kg musi być
obowiązkowo przewożone w położeniu tyłem
do kierunku jazdy zarówno z przodu, jak i z
tyłu.
Zaleca się przewożenie dzieci na
tylnych siedzeniach samochodu:
–

„

tyłem do kierunku jazdy ” – do 3. roku
życia,
–

„

przodem do kierunku jazdy ” – powyżej
3. roku życia.
Upewnić się, że pas bezpieczeństwa jest
prawidłowo ułożony i naprężony.
W przypadku fotelików dziecięcych z
podpórką należy sprawdzić, czy podpórka
pewnie i stabilnie opiera się o podłogę.
Porady
Nieprawidłowo zamontowany fotelik
dziecięcy nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Sprawdzić, czy pas bezpieczeństwa ani
zaczep pasa nie znajdują się pod fotelikiem,
ponieważ w takiej sytuacji nie byłby on
stabilny.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego, ograniczając
maksymalnie luz względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Montując fotelik dziecięcy za pomocą
pasa bezpieczeństwa, należy opiąć fotelik
pasem, tak aby mocno przytrzymywał go na
siedzeniu. Jeżeli przednie siedzenie pasażera
jest regulowane, w razie konieczności
przesunąć je do przodu.
