CITROEN JUMPER SPACETOURER 2021 Instrukcja obsługi (in Polish)

199
Informacje praktyczne

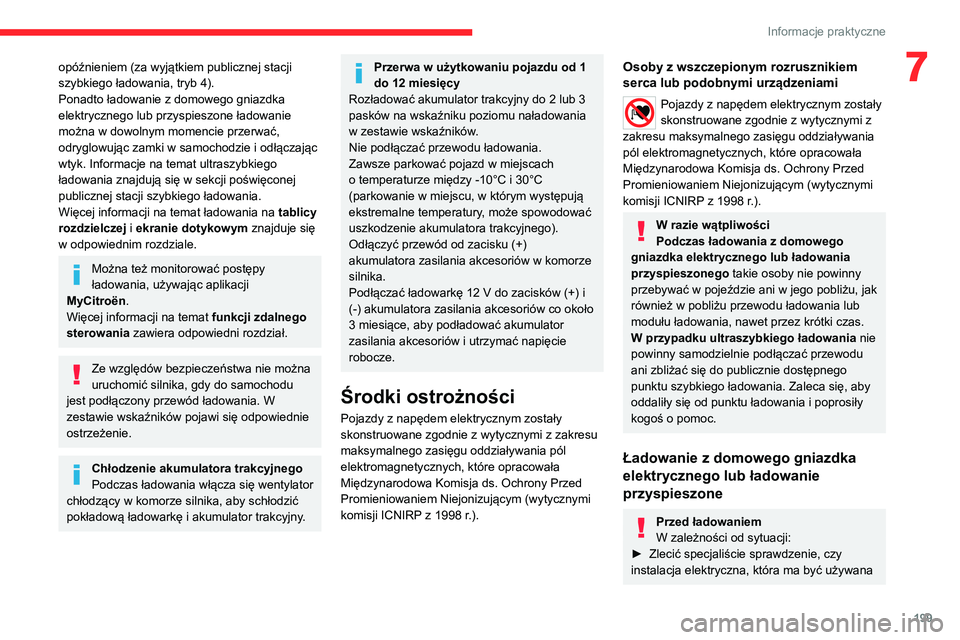

7opóźnieniem (za wyjątkiem publicznej stacji
szybkiego ładowania, tryb 4).
Ponadto ładowanie z domowego gniazdka
elektrycznego lub przyspieszone ładowanie
można w dowolnym momencie przerwać,
odryglowując zamki w samochodzie i odłączając
wtyk. Informacje na temat ultraszybkiego
ładowania znajdują się w sekcji poświęconej
publicznej stacji szybkiego ładowania.
Więcej informacji na temat ładowania na tablicy
rozdzielczej i ekranie dotykowym znajduje się
w odpowiednim rozdziale.
Można też monitorować postępy
ładowania, używając aplikacji
MyCitroën.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.
Ze względów bezpieczeństwa nie można
uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
Chłodzenie akumulatora trakcyjnego
Podczas ładowania włącza się wentylator
chłodzący w komorze silnika, aby schłodzić
pokładową ładowarkę i akumulator trakcyjny.
Przerwa w użytkowaniu pojazdu od 1
do 12 miesięcy
Rozładować akumulator trakcyjny do 2 lub 3
pasków na wskaźniku poziomu naładowania
w zestawie wskaźników.
Nie podłączać przewodu ładowania.
Zawsze parkować pojazd w miejscach
o temperaturze między -10°C i 30°C
(parkowanie w miejscu, w którym występują
ekstremalne temperatury, może spowodować
uszkodzenie akumulatora trakcyjnego).
Odłączyć przewód od zacisku (+)
akumulatora zasilania akcesoriów w komorze
silnika.
Podłączać ładowarkę 12 V do zacisków (+) i
(-) akumulatora zasilania akcesoriów co około
3 miesiące, aby podładować akumulator
zasilania akcesoriów i utrzymać napięcie
robocze.
Środki ostrożności
Pojazdy z napędem elektrycznym zostały
skonstruowane zgodnie z wytycznymi z zakresu
maksymalnego zasięgu oddziaływania pól
elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnymi urządzeniami
Pojazdy z napędem elektrycznym zostały
skonstruowane zgodnie z wytycznymi z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
W razie wątpliwości
Podczas ładowania z domowego
gniazdka elektrycznego lub ładowania
przyspieszonego takie osoby nie powinny
przebywać w pojeździe ani w jego pobliżu, jak
również w pobliżu przewodu ładowania lub
modułu ładowania, nawet przez krótki czas.
W przypadku ultraszybkiego ładowania nie
powinny samodzielnie podłączać przewodu
ani zbliżać się do publicznie dostępnego
punktu szybkiego ładowania. Zaleca się, aby
oddaliły się od punktu ładowania i poprosiły
kogoś o pomoc.
Ładowanie z domowego gniazdka
elektrycznego lub ładowanie
przyspieszone
Przed ładowaniem
W zależności od sytuacji:
►

Zlecić specjaliście sprawdzenie, czy
instalacja elektryczna, która ma być używana

200
Informacje praktyczne
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
►
Zlecić elektrykowi o odpowiednich
uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (W

allbox)
zgodnego z pojazdem.
Najlepiej użyć przewodu ładowania
dostępnego jako wyposażenie dodatkowe.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
(Podczas ładowania)
Gdy pojazd zostanie odblokowany
podczas ładowania, zostanie ono przerwane.
Jeśli nie zostanie użyty żaden z elementów
otwieranych (drzwi lub klapa bagażnika)
lub wtyk przewodu ładowania, po upływie
30 sekund pojazd ponownie się zablokuje,
a ładowanie zostanie wznowione
automatycznie.
Zabronione jest wykonywanie jakichkolwiek
prac pod pokrywą komory silnika.
–

Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
–


Może się niespodziewanie uruchomić
wentylator

, co grozi zranieniem lub
uduszeniem!
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Ultraszybkie ładowanie
Przed ładowaniem
Sprawdzić zgodność publicznej stacji
szybkiego ładowania i jej przewodu ładowania
z samochodem.
Gdy temperatura na zewnątrz wynosi poniżej:
–

0°C, ładowanie może trwać dłużej.
–


-20°C, ładowanie jest nadal możliwe,
jednak konieczne może być dalsze
wydłużenie czasu ładowania (akumulator
należy najpierw ogrzać).
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
trybu jazdy jest ustawiony w położeniu P. Jeśli
ten warunek nie będzie spełniony, ładowanie się
nie rozpocznie.
►

Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić, czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Ładowanie z domowego gniazdka
elektrycznego , tryb 2




► Połączyć przewodem ładowania moduł
sterujący z domowym gniazdkiem elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka
POWER.
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
CHARGE

klapki, a potem modułu sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.

201
Informacje praktyczne

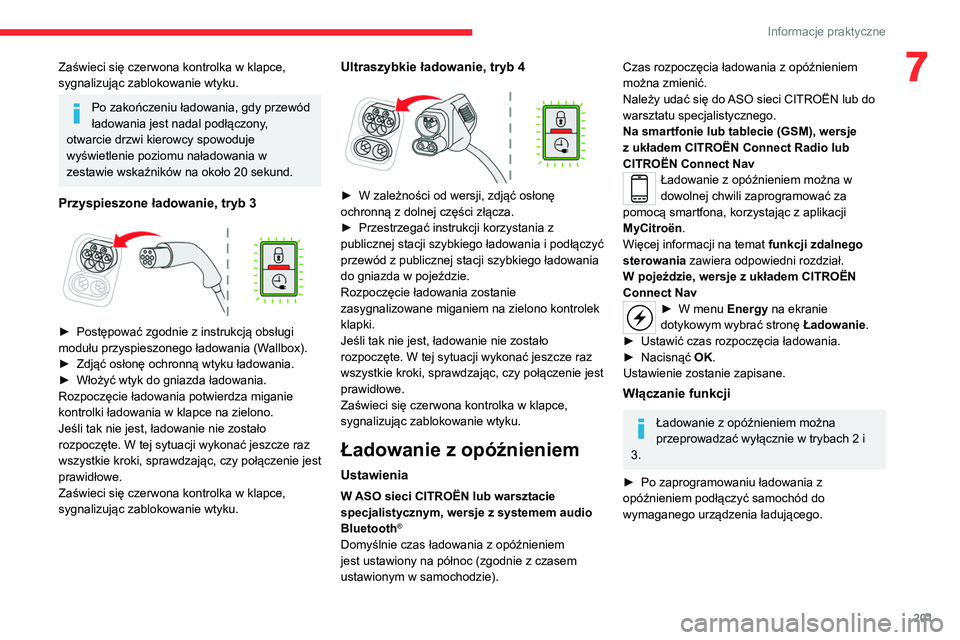

7Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Po zakończeniu ładowania, gdy przewód
ładowania jest nadal podłączony,
otwarcie drzwi kierowcy spowoduje
wyświetlenie poziomu naładowania w
zestawie wskaźników na około 20 sekund.
Przyspieszone ładowanie, tryb 3

► Postępować zgodnie z instrukcją obsługi
modułu przyspieszonego ładowania (W allbox).
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania potwierdza miganie
kontrolki ładowania w klapce na zielono.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Ultraszybkie ładowanie, tryb 4

► W zależności od wersji, zdjąć osłonę
ochronną z dolnej części złącza.
►

Przestrzegać instrukcji korzystania z
publicznej

stacji szybkiego ładowania i podłączyć
przewód z publicznej stacji szybkiego ładowania
do gniazda w pojeździe.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
klapki.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Ładowanie z opóźnieniem
Ustawienia
W ASO sieci CITROËN lub warsztacie
specjalistycznym, wersje z systemem audio
Bluetooth
®
Domyślnie czas ładowania z opóźnieniem
jest ustawiony na północ (zgodnie z czasem
ustawionym w samochodzie).
Czas rozpoczęcia ładowania z opóźnieniem
można zmienić.
Należy udać się do ASO sieci CITROËN lub do
warsztatu specjalistycznego.
Na smartfonie lub tablecie (GSM), wersje
z układem CITROËN Connect Radio lub
CITROËN Connect Nav
Ładowanie z opóźnieniem można w
dowolnej chwili zaprogramować za
pomocą smartfona, korzystając z aplikacji
MyCitroën.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.
W pojeździe, wersje z układem CITROËN
Connect Nav
► W menu Energy na ekranie
dotykowym wybrać stronę Ładowanie.
►

Ustawić czas rozpoczęcia ładowania.
►


Nacisnąć OK

.
Ustawienie zostanie zapisane.
Włączanie funkcji
Ładowanie z opóźnieniem można
przeprowadzać wyłącznie w trybach 2 i
3.
►

Po zaprogramowaniu ładowania z
opóźnieniem podłączyć samochód do
wymaganego urządzenia ładującego.

202
Informacje praktyczne

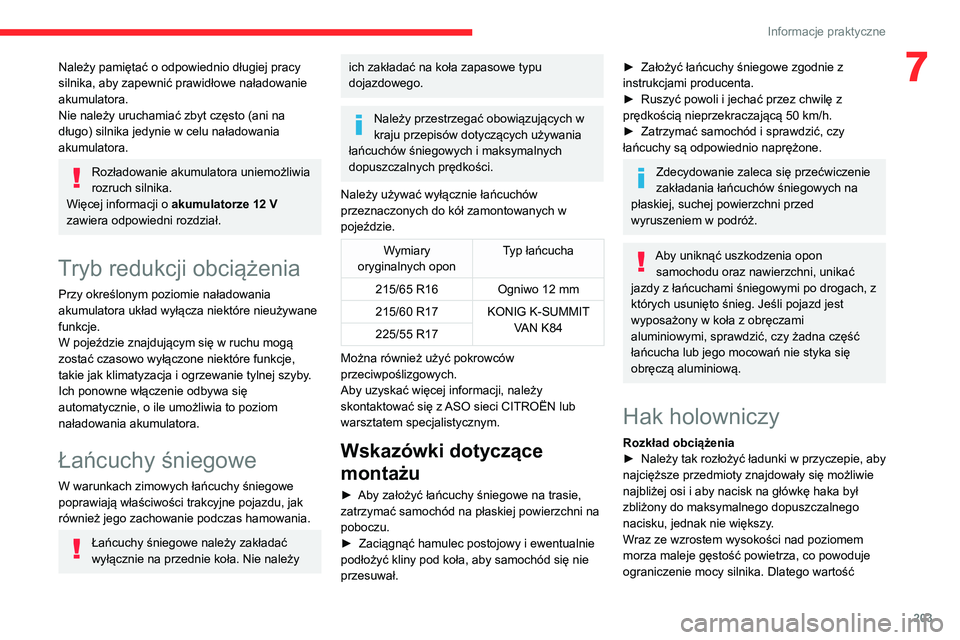

Należy pamiętać o odpowiednio długiej pracy
silnika, aby zapewnić prawidłowe naładowanie
akumulatora.
Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni rozdział.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy

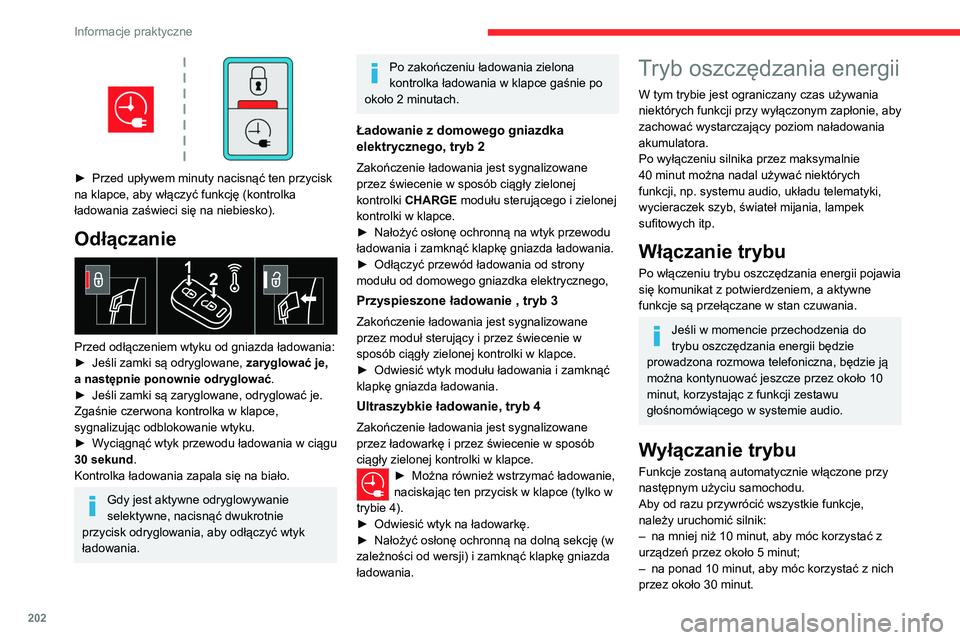

► Przed upływem minuty nacisnąć ten przycisk
na klapce, aby włączyć funkcję (kontrolka
ładowania zaświeci się na niebiesko).
Odłączanie

Przed odłączeniem wtyku od gniazda ładowania:
► Jeśli zamki są odryglowane, zaryglować je,
a następnie ponownie odryglować .
►

Jeśli zamki są zaryglowane, odryglować je.
Zgaśnie czerwona kontrolka w klapce,
sygnalizując odblokowanie wtyku.
►


W
yciągnąć wtyk przewodu ładowania w ciągu
30
sekund.
Kontrolka ładowania zapala się na biało.
Gdy jest aktywne odryglowywanie
selektywne, nacisnąć dwukrotnie
przycisk odryglowania, aby odłączyć wtyk
ładowania.
Po zakończeniu ładowania zielona
kontrolka ładowania w klapce gaśnie po
około 2 minutach.
Ładowanie z domowego gniazdka
elektrycznego, tryb 2
Zakończenie ładowania jest sygnalizowane
przez świecenie w sposób ciągły zielonej
kontrolki CHARGE modułu sterującego i zielonej
kontrolki w klapce.
►

Nałożyć osłonę ochronną na wtyk przewodu
ładowania i zamknąć klapkę gniazda ładowania.
►


Odłączyć przewód ładowania od strony
modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie , tryb 3
Zakończenie ładowania jest sygnalizowane
przez moduł sterujący i przez świecenie w
sposób ciągły zielonej kontrolki w klapce.
►

Odwiesić wtyk modułu ładowania i zamknąć
klapkę gniazda ładowania.
Ultraszybkie ładowanie, tryb 4
Zakończenie ładowania jest sygnalizowane
przez ładowarkę i przez świecenie w sposób
ciągły zielonej kontrolki w klapce.
► Można również w strzymać ładowanie,
naciskając ten przycisk w klapce (tylko w
trybie 4).
►

Odwiesić wtyk na ładowarkę.
►


Nałożyć osłonę ochronną na dolną sekcję (w
zależności od wersji) i zamknąć klapkę gniazda
ładowania.
Tryb oszczędzania energii
W tym trybie jest ograniczany czas używania
niektórych funkcji przy wyłączonym zapłonie, aby
zachować wystarczający poziom naładowania
akumulatora.
Po wyłączeniu silnika przez maksymalnie
40 minut można nadal używać niektórych
funkcji, np. systemu audio, układu telematyki,
wycieraczek szyb, świateł mijania, lampek
sufitowych itp.
Włączanie trybu
Po włączeniu trybu oszczędzania energii pojawia
się komunikat z potwierdzeniem, a aktywne
funkcje są przełączane w stan czuwania.
Jeśli w momencie przechodzenia do
trybu oszczędzania energii będzie
prowadzona rozmowa telefoniczna, będzie ją
można kontynuować jeszcze przez około 10
minut, korzystając z funkcji zestawu
głośnomówiącego w systemie audio.
Wyłączanie trybu
Funkcje zostaną automatycznie włączone przy
następnym użyciu samochodu.
Aby od razu przywrócić wszystkie funkcje,
należy uruchomić silnik:
–

na mniej niż 10
minut, aby móc korzystać z
urządzeń przez około 5
minut;
–

na ponad 10
minut, aby móc korzystać z nich
przez około 30
minut.

203
Informacje praktyczne
7Należy pamiętać o odpowiednio długiej pracy
silnika, aby zapewnić prawidłowe naładowanie
akumulatora.
Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12
V
zawiera odpowiedni rozdział.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
dojazdowego.
Należy przestrzegać obowiązujących w
kraju przepisów dotyczących używania
łańcuchów śniegowych i maksymalnych
dopuszczalnych prędkości.
Należy używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych w
pojeździe.
Wymiary
oryginalnych opon Typ łańcucha
215/65 R16 Ogniwo 12 mm
215/60 R17 KONIG K-SUMMIT VAN K84
225/55 R17
Można również użyć pokrowców
przeciwpoślizgowych.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Wskazówki dotyczące
montażu
► Aby założyć łańcuchy śniegowe na trasie,
zatrzymać samochód na płaskiej powierzchni na
poboczu.
►

Zaciągnąć hamulec postojowy i ewentualnie
podłożyć kliny pod koła, aby samochód się nie
przesuwał.
► Założyć łańcuchy śniegowe zgodnie z
instrukcjami producenta.
►

Ruszyć powoli i jechać przez chwilę z
prędkością nieprzekraczającą 50

km/h.
►

Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Zdecydowanie zaleca się przećwiczenie
zakładania łańcuchów śniegowych na
płaskiej, suchej powierzchni przed
wyruszeniem w podróż.
Aby uniknąć uszkodzenia opon samochodu oraz nawierzchni, unikać
jazdy z łańcuchami śniegowymi po drogach, z
których usunięto śnieg. Jeśli pojazd jest
wyposażony w koła z obręczami
aluminiowymi, sprawdzić, czy żadna część
łańcucha lub jego mocowań nie styka się
obręczą aluminiową.
Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Wraz ze wzrostem wysokości nad poziomem
morza maleje gęstość powietrza, co powoduje
ograniczenie mocy silnika. Dlatego wartość

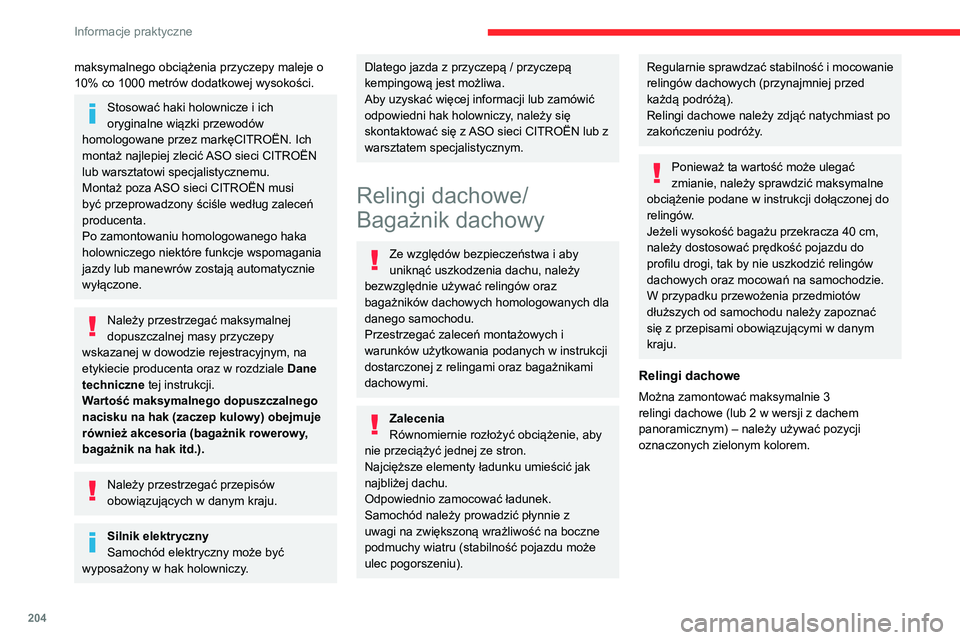

204
Informacje praktyczne
maksymalnego obciążenia przyczepy maleje o
10% co 1000 metrów dodatkowej wysokości.
Stosować haki holownicze i ich
oryginalne wiązki przewodów
homologowane przez markęCITROËN. Ich
montaż najlepiej zlecić ASO sieci CITROËN
lub warsztatowi specjalistycznemu.
Montaż poza ASO sieci CITROËN musi
być przeprowadzony ściśle według zaleceń
producenta.
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy
wskazanej w dowodzie rejestracyjnym, na
etykiecie producenta oraz w rozdziale Dane
techniczne tej instrukcji.
Wartość maksymalnego dopuszczalnego
nacisku na hak (zaczep kulowy) obejmuje
również akcesoria (bagażnik rowerowy,
bagażnik na hak itd.).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Silnik elektryczny
Samochód elektryczny może być
wyposażony w hak holowniczy.
Dlatego jazda z przyczepą / przyczepą
kempingową jest możliwa.
Aby uzyskać więcej informacji lub zamówić
odpowiedni hak holowniczy, należy się
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Relingi dachowe/
Bagażnik dachowy
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów oraz
bagażników dachowych homologowanych dla
danego samochodu.
Przestrzegać zaleceń montażowych i
warunków użytkowania podanych w instrukcji
dostarczonej z relingami oraz bagażnikami
dachowymi.
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Odpowiednio zamocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może
ulec pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed
każdą podróżą).
Relingi dachowe należy zdjąć natychmiast po
zakończeniu podróży.
Ponieważ ta wartość może ulegać
zmianie, należy sprawdzić maksymalne
obciążenie podane w instrukcji dołączonej do
relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do
profilu drogi, tak by nie uszkodzić relingów
dachowych oraz mocowań na samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z przepisami obowiązującymi w danym
kraju.
Relingi dachowe
Można zamontować maksymalnie 3
relingi dachowe (lub 2 w wersji z dachem
panoramicznym) – należy używać pozycji
oznaczonych zielonym kolorem.

205
Informacje praktyczne
7

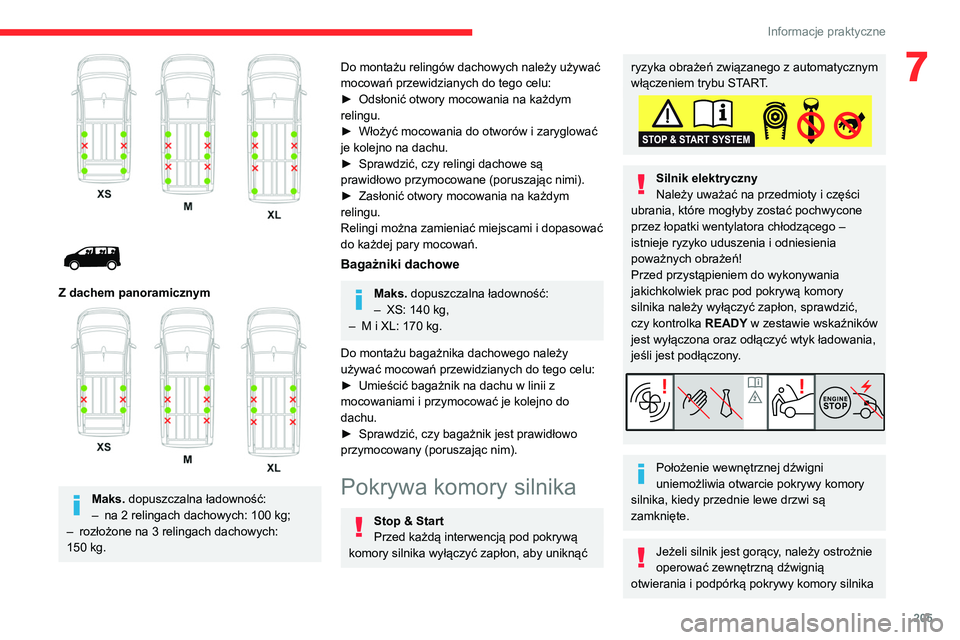

Z dachem panoramicznym

Maks. dopuszczalna ładowność:
– na 2 relingach dachowych: 100 kg;
–

rozłożone na 3 relingach dachowych:
150


kg.
Do montażu relingów dachowych należy używać
mocowań przewidzianych do tego celu:
►
Odsłonić otwory mocowania na każdym
relingu.
►


Włożyć mocowania do otworów i zaryglować
je kolejno na dachu.
►


Sprawdzić, czy relingi dachowe są
prawidłowo przymocowane (poruszając nimi).
►


Zasłonić otwory mocowania na każdym
relingu.
Relingi można zamieniać miejscami i dopasować
do każdej pary mocowań.
Bagażniki dachowe
Maks. dopuszczalna ładowność:
– XS: 140 kg,
–

M i XL: 170 kg.
Do montażu bagażnika dachowego należy
używać mocowań przewidzianych do tego celu:
►


Umieścić bagażnik na dachu w linii z
mocowaniami i przymocować je kolejno do
dachu.
►


Sprawdzić, czy bagażnik jest prawidłowo
przymocowany (poruszając nim).
Pokrywa komory silnika
Stop & Start
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć zapłon, aby uniknąć
ryzyka obrażeń związanego z automatycznym
włączeniem trybu START.
Silnik elektryczny
Należy uważać na przedmioty i części
ubrania, które mogłyby zostać pochwycone
przez łopatki wentylatora chłodzącego –
istnieje ryzyko uduszenia i odniesienia
poważnych obrażeń!
Przed przystąpieniem do wykonywania
jakichkolwiek prac pod pokrywą komory
silnika należy wyłączyć zapłon, sprawdzić,
czy kontrolka READY w zestawie wskaźników
jest wyłączona oraz odłączyć wtyk ładowania,
jeśli jest podłączony.
Położenie wewnętrznej dźwigni
uniemożliwia otwarcie pokrywy komory
silnika, kiedy przednie lewe drzwi są
zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką pokrywy komory silnika

206
Informacje praktyczne
Silnik elektryczny

1.Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego (tylko poziom)
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Obwód elektryczny 400 V
8. Wyłącznik awaryjny dla służb ratowniczych i
serwisantów
9. Zbiornik płynu do układu kierowniczego ze
wspomaganiem
Więcej informacji na temat układu ładowania
w pojeździe elektrycznym zawiera odpowiedni
punkt.
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta:
Jeżeli to konieczne, uzupełniać poziom, o ile nie
ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.

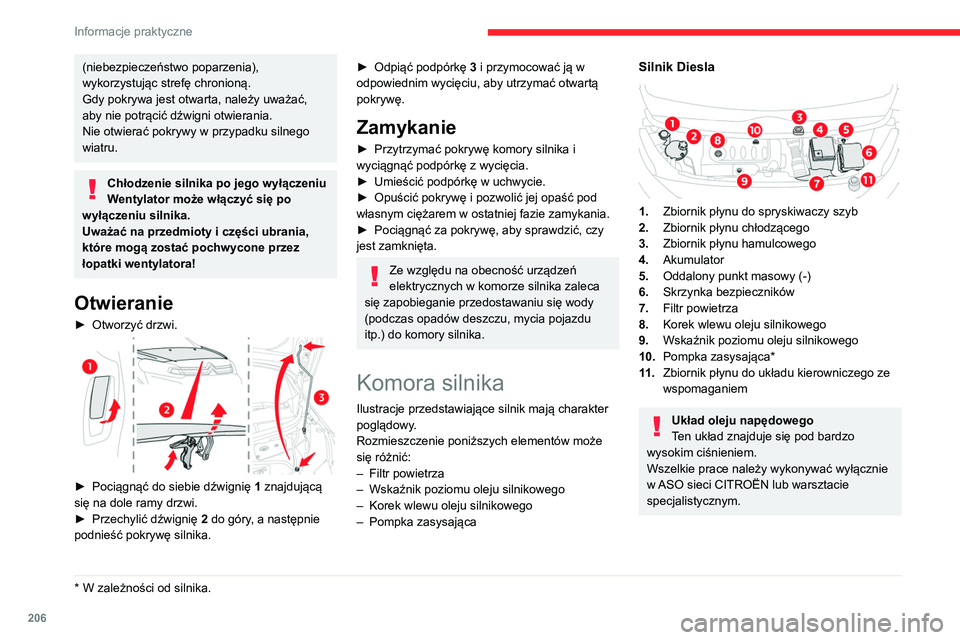

(niebezpieczeństwo poparzenia),
wykorzystując strefę chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku silnego
wiatru.
Chłodzenie silnika po jego wyłączeniu
Wentylator może włączyć się po
wyłączeniu silnika.
Uważać na przedmioty i części ubrania,
które mogą zostać pochwycone przez
łopatki wentylatora!
Otwieranie
► Otworzyć drzwi.

► Pociągnąć do siebie dźwignię 1 znajdującą
się na dole ramy drzwi.
►

Przechylić dźwignię 2

do góry, a następnie
podnieść pokrywę silnika.
* W zależności od silnika.
► Odpiąć podpórkę 3 i przymocować ją w
odpowiednim wycięciu, aby utrzymać otwartą
pokrywę.
Zamykanie
► Przytrzymać pokrywę komory silnika i
wyciągnąć podpórkę z wycięcia.
►

Umieścić podpórkę w uchwycie.
►


Opuścić pokrywę i pozwolić jej opaść pod
własnym ciężarem w ostatniej fazie zamykania.
►


Pociągnąć za pokrywę, aby sprawdzić, czy
jest zamknięta.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się wody
(podczas opadów deszczu, mycia pojazdu
itp.) do komory silnika.
Komora silnika
Ilustracje przedstawiające silnik mają charakter
poglądowy.
Rozmieszczenie poniższych elementów może
się różnić:
–

Filtr powietrza
–


Wskaźnik poziomu oleju silnikowego
–


Korek wlewu oleju silnikowego
–


Pompka zasysająca
Silnik Diesla

1. Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego
3. Zbiornik płynu hamulcowego
4. Akumulator
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Filtr powietrza
8. Korek wlewu oleju silnikowego
9. Wskaźnik poziomu oleju silnikowego
10. Pompka zasysająca*
11 . Zbiornik płynu do układu kierowniczego ze
wspomaganiem
Układ oleju napędowego
Ten układ znajduje się pod bardzo
wysokim ciśnieniem.
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci CITROËN lub warsztacie
specjalistycznym.

207
Informacje praktyczne

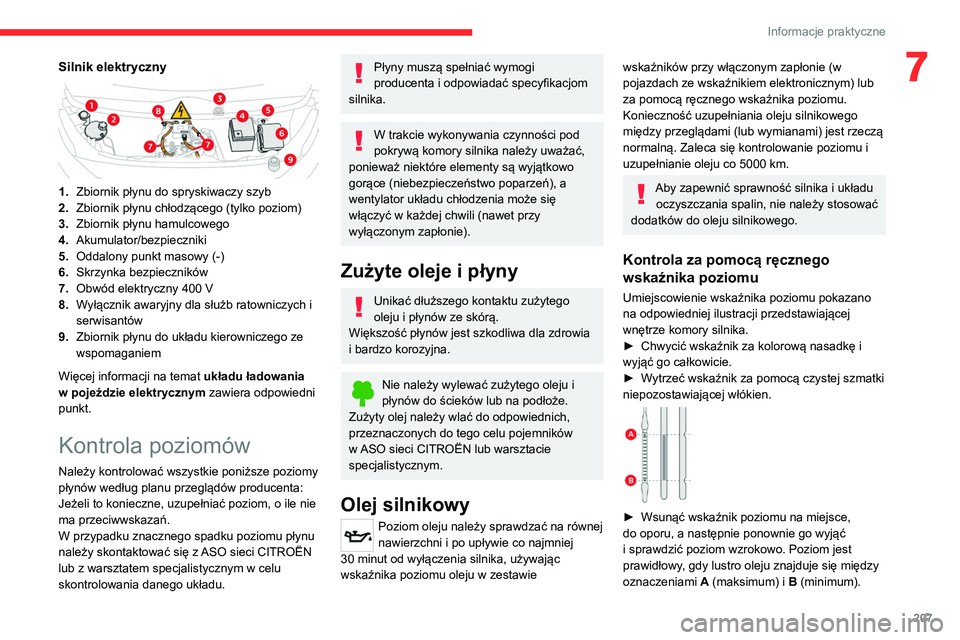

7Silnik elektryczny

1.Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego (tylko poziom)
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Obwód elektryczny 400
V
8. Wyłącznik awaryjny dla służb ratowniczych i
serwisantów
9. Zbiornik płynu do układu kierowniczego ze
wspomaganiem
Więcej informacji na temat układu ładowania
w pojeździe elektrycznym zawiera odpowiedni
punkt.
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta:
Jeżeli to konieczne, uzupełniać poziom, o ile nie
ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.
Płyny muszą spełniać wymogi
producenta i odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń), a
wentylator układu chłodzenia może się
włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla zdrowia
i bardzo korozyjna.
Nie należy wylewać zużytego oleju i
płynów do ścieków lub na podłoże.
Zużyty olej należy wlać do odpowiednich,
przeznaczonych do tego celu pojemników
w ASO sieci CITROËN lub warsztacie
specjalistycznym.
Olej silnikowy
Poziom oleju należy sprawdzać na równej
nawierzchni i po upływie co najmniej
30

minut od wyłączenia silnika, używając
wskaźnika poziomu oleju w zestawie
wskaźników przy włączonym zapłonie (w
pojazdach ze wskaźnikiem elektronicznym) lub
za pomocą ręcznego wskaźnika poziomu.
Konieczność uzupełniania oleju silnikowego
między przeglądami (lub wymianami) jest rzeczą
normalną. Zaleca się kontrolowanie poziomu i
uzupełnianie oleju co 5000 km.
Aby zapewnić sprawność silnika i układu oczyszczania spalin, nie należy stosować
dodatków do oleju silnikowego.
Kontrola za pomocą ręcznego
wskaźnika poziomu
Umiejscowienie wskaźnika poziomu pokazano
na odpowiedniej ilustracji przedstawiającej
wnętrze komory silnika.
►

Chwycić wskaźnik za kolorową nasadkę i
wyjąć go całkowicie.
►


W
ytrzeć wskaźnik za pomocą czystej szmatki
niepozostawiającej włókien.


► Wsunąć wskaźnik poziomu na miejsce,
do oporu, a następnie ponownie go wyjąć
i sprawdzić poziom wzrokowo. Poziom jest
prawidłowy
, gdy lustro oleju znajduje się między
oznaczeniami A (maksimum) i B (minimum).

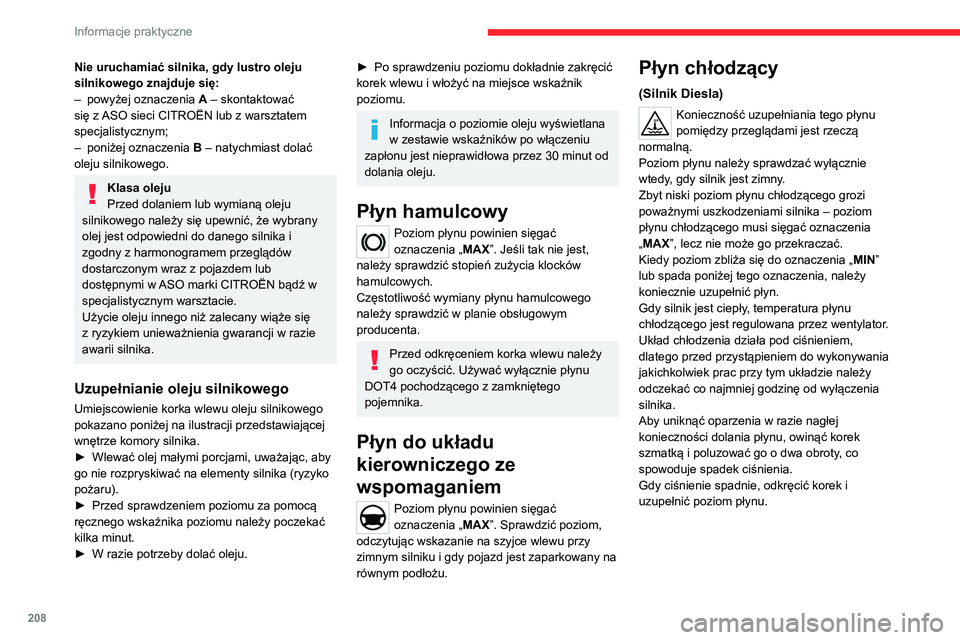

208
Informacje praktyczne
(Pojazd elektryczny)
Nie uzupełniać płynu
chłodzącego.
Kiedy poziom zbliża się do oznaczenia „MIN”
lub spada poniżej tego oznaczenia, należy
koniecznie skontaktować się z ASO marki
CITROËN lub z warsztatem specjalistycznym.
Płyn do spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Zbiornik należy napełniać gotową do użycia
mieszanką.
Zimą (przy temperaturach poniżej zera) należy
stosować płyn z odpowiednim do temperatury na
zewnątrz środkiem zapobiegającym zamarzaniu,
aby chronić elementy układu (pompę, zbiornik,
przewody, dysze).
W żadnym wypadku nie wolno wlewać
samej wody (ryzyko zamarznięcia,
powstania osadów itd.).
Nie uruchamiać silnika, gdy lustro oleju
silnikowego znajduje się:
–

powyżej oznaczenia A

– skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym;
–

poniżej oznaczenia B

– natychmiast dolać
oleju silnikowego.
Klasa oleju
Przed dolaniem lub wymianą oleju
silnikowego należy się upewnić, że wybrany
olej jest odpowiedni do danego silnika i
zgodny z harmonogramem przeglądów
dostarczonym wraz z pojazdem lub
dostępnymi w ASO marki CITROËN bądź w
specjalistycznym warsztacie.
Użycie oleju innego niż zalecany wiąże się
z ryzykiem unieważnienia gwarancji w razie
awarii silnika.
Uzupełnianie oleju silnikowego
Umiejscowienie korka wlewu oleju silnikowego
pokazano poniżej na ilustracji przedstawiającej
wnętrze komory silnika.
►

Wlewać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika (ryzyko
pożaru).
►


Przed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy poczekać
kilka minut.
►


W razie potrzeby dolać oleju.
► Po sprawdzeniu poziomu dokładnie zakręcić
korek wlewu i włożyć na miejsce wskaźnik
poziomu.
Informacja o poziomie oleju wyświetlana
w zestawie wskaźników po włączeniu
zapłonu jest nieprawidłowa przez 30 minut od
dolania oleju.
Płyn hamulcowy
Poziom płynu powinien sięgać
oznaczenia „ MAX”. Jeśli tak nie jest,
należy sprawdzić stopień zużycia klocków
hamulcowych.
Częstotliwość wymiany płynu hamulcowego
należy sprawdzić w planie obsługowym
producenta.
Przed odkręceniem korka wlewu należy
go oczyścić. Używać wyłącznie płynu
DOT4 pochodzącego z zamkniętego
pojemnika.
Płyn do układu
kierowniczego ze
wspomaganiem
Poziom płynu powinien sięgać
oznaczenia „ MAX”. Sprawdzić poziom,
odczytując wskazanie na szyjce wlewu przy
zimnym silniku i gdy pojazd jest zaparkowany na
równym podłożu.
Płyn chłodzący
(Silnik Diesla)
Konieczność uzupełniania tego płynu
pomiędzy przeglądami jest rzeczą
normalną.
Poziom płynu należy sprawdzać wyłącznie
wtedy, gdy silnik jest zimny.
Zbyt niski poziom płynu chłodzącego grozi
poważnymi uszkodzeniami silnika – poziom
płynu chłodzącego musi sięgać oznaczenia
„MAX”, lecz nie może go przekraczać.
Kiedy poziom zbliża się do oznaczenia „ MIN”
lub spada poniżej tego oznaczenia, należy
koniecznie uzupełnić płyn.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez wentylator.
Układ chłodzenia działa pod ciśnieniem,
dlatego przed przystąpieniem do wykonywania
jakichkolwiek prac przy tym układzie należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby uniknąć oparzenia w razie nagłej
konieczności dolania płynu, owinąć korek
szmatką i poluzować go o dwa obroty, co
spowoduje spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek i
uzupełnić poziom płynu.
