AJUDA RÁPIDA
Substituir uma roda
Desmontagem
1.
Imobilize o veículo em solo horizontal
estável e não escorregadio. Engrene o
travão de estacionamento. Desligue a
ignição e engrene a primeira velocidade ou
a marcha-atrás de acordo com a inclinação.
2.
Desencaixe o tampão (modelo grande)
com a ajuda da chave desmonta-rodas 1
puxando ao nível da passagem da válvula.
Faça deslizar a chave de fendas 3
no
entalhe do tampão (modelo pequeno) e
faça o movimento de alavanca exercendo
pressão para o soltar.
3.
Desbloqueie os parafusos da roda com a
chave desmonta-rodas.
4.
Posicione o macaco por baixo da caixa
conforme a imagem, ao nível da marca A
(nas ranhuras da longarina) o mais
próximo possível da roda a substituir.
5.
Abra o macaco 4
até que a respectiva
base esteja em contacto com o solo.
Certifique-se de que o eixo da base
do macaco se encontre na vertical
relativamente ao equipamento utilizado.
6.
Eleve o veículo.
7.
Retire os parafusos e desbloqueie a
roda.
Colocar a roda
1.
Instale o suporte na roda.
2.
Coloque o cabo B
em posição.
3.
Faça descer a tampa A
.
4.
Posicione a roda.
5.
Rode a chave no sentido dos ponteiros
do relógio para permitir a montagem
completa da roda sobresselente.
Page 142 of 180
140
Substituir uma roda
Montagem da roda
6.
Coloque o tampão começando por
posicionar o respectivo entalhe junto à
válvula e exercer pressão com a mão.
7.
Guarde as ferramentas e a roda.
8.
Verifique a pressão de enchimento
da roda (ver "Identificação") e mande
verificar o alinhamento. Rubrica 8, parte "Elementos de
identificação" para localizar a etiqueta
dos pneus.
Solicite rapidamente a verificação do
aperto dos parafusos e a pressão da roda
sobresselente na rede CITROËN ou numa
oficina qualificada.
1.
Coloque a roda na respectiva posição
com a ajuda do guia de centragem 2
.
2.
Aparafuse os 3 parafusos manualmente
e retire o guia de centragem. Posicione o
4º parafuso.
3.
Efectue um pré-aperto com a chave
desmonta-rodas 1
.
4.
Feche o macaco 4
e retire-lo.
5.
Bloqueie os parafusos da roda com a
chave desmonta-rodas. Solicite, igualmente, a reparação e
montagem da roda de origem o mais
depressa possível na rede CITROËN
ou numa oficina qualificada.
Page 143 of 180
141
7
AJUDA RÁPIDA
Substituir uma roda

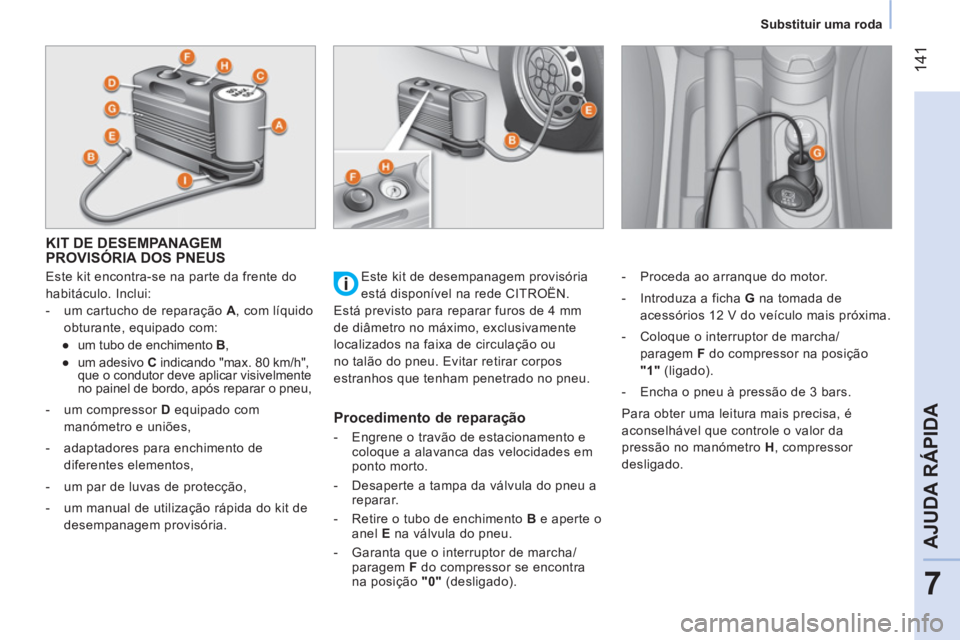

KIT DE DESEMPANAGEM
PROVISÓRIA DOS PNEUS
Este kit encontra-se na parte da frente do
habitáculo. Inclui:
- um cartucho de reparação A
, com líquido
obturante, equipado com:
●
um tubo de enchimento B
,
●
um adesivo C
indicando "max. 80 km/h",
que o condutor deve aplicar visivelmente
no painel de bordo, após reparar o pneu,
- um compressor D
equipado com
manómetro e uniões,
- adaptadores para enchimento de
diferentes elementos,
- um par de luvas de protecção,
- um manual de utilização rápida do kit de
desempanagem provisória.
Procedimento de reparação
- Engrene o travão de estacionamento e
coloque a alavanca das velocidades em
ponto morto.
- Desaperte a tampa da válvula do pneu a
reparar.
- Retire o tubo de enchimento B
e aperte o
anel E
na válvula do pneu.
- Garanta que o interruptor de marcha/
paragem F
do compressor se encontra
na posição "0"
(desligado).
- Proceda ao arranque do motor.
- Introduza a ficha G
na tomada de
acessórios 12 V do veículo mais próxima.
- Coloque o interruptor de marcha/
paragem F
do compressor na posição
"1"
(ligado).
- Encha o pneu à pressão de 3 bars.
Para obter uma leitura mais precisa, é
aconselhável que controle o valor da
pressão no manómetro H
, compressor
desligado. Este kit de desempanagem provisória
está disponível na rede CITROËN.
Está previsto para reparar furos de 4 mm
de diâmetro no máximo, exclusivamente
localizados na faixa de circulação ou
no talão do pneu. Evitar retirar corpos
estranhos que tenham penetrado no pneu.
Page 144 of 180
142
Substituir uma roda
- Se não for alcançada uma pressão de
pelo menos 1,5 bars
no espaço de
5 minutos
:
●
Desligue o compressor da válvula e da
tomada de acessórios 12 V,
●
Faça avançar o veículo cerca de
10 metros para distribuir o líquido
obturante no interior do pneu,
●
Repita, em seguida, a operação de
enchimento.
- Se não for alcançada uma pressão de
pelo menos 1,8 bars
no espaço de
10 minutos
:
●
Interrompa o procedimento de reparação;
o pneu está demasiado danifi cado e não
pode ser reparado,
●
Consulte a rede CITROËN ou uma
ofi cina qualifi cada.
- Se o pneu tiver sido enchido à
pressão de 3 bars
, efectue o arranque
imediatamente.
Após ter conduzido durante cerca de
10 minutos, pare e verifique novamente a
pressão do pneu.
Se necessário, restabeleça a pressão
correcta e consulte, assim que possível,
a rede CITROËN ou um oficina qualificada.
Informe obrigatoriamente o técnico de
que o pneu foi reparado com o kit de
desempanagem provisória e mostre-lhe o
respectivo manual de utilização.

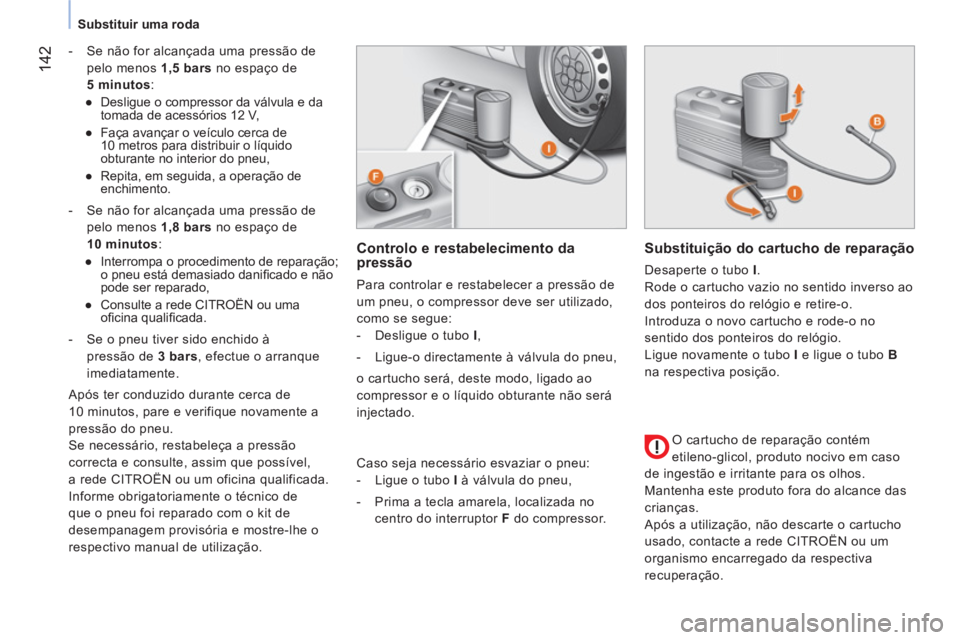

Controlo e restabelecimento da
pressão
Para controlar e restabelecer a pressão de
um pneu, o compressor deve ser utilizado,
como se segue:
- Desligue o tubo I
,
- Ligue-o directamente à válvula do pneu,
o cartucho será, deste modo, ligado ao
compressor e o líquido obturante não será
injectado.
Substituição do cartucho de reparação
Desaperte o tubo I
.
Rode o cartucho vazio no sentido inverso ao
dos ponteiros do relógio e retire-o.
Introduza o novo cartucho e rode-o no
sentido dos ponteiros do relógio.
Ligue novamente o tubo I
e ligue o tubo B
na respectiva posição.
O cartucho de reparação contém
etileno-glicol, produto nocivo em caso
de ingestão e irritante para os olhos.
Mantenha este produto fora do alcance das
crianças.
Após a utilização, não descarte o cartucho
usado, contacte a rede CITROËN ou um
organismo encarregado da respectiva
recuperação. Caso seja necessário esvaziar o pneu:
- Ligue o tubo I
à válvula do pneu,
- Prima a tecla amarela, localizada no
centro do interruptor F
do compressor.
Page 145 of 180
143
7
AJUDA RÁPIDA
Substituir uma lâmpada
Luzes dianteiras
Abra o capot do motor. Para aceder às
lâmpadas, passe a mão por trás do bloco
óptico.
Retire as tampas de protecção, para aceder
às lâmpadas.
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
SUBSTITUIR UMA LÂMPADA

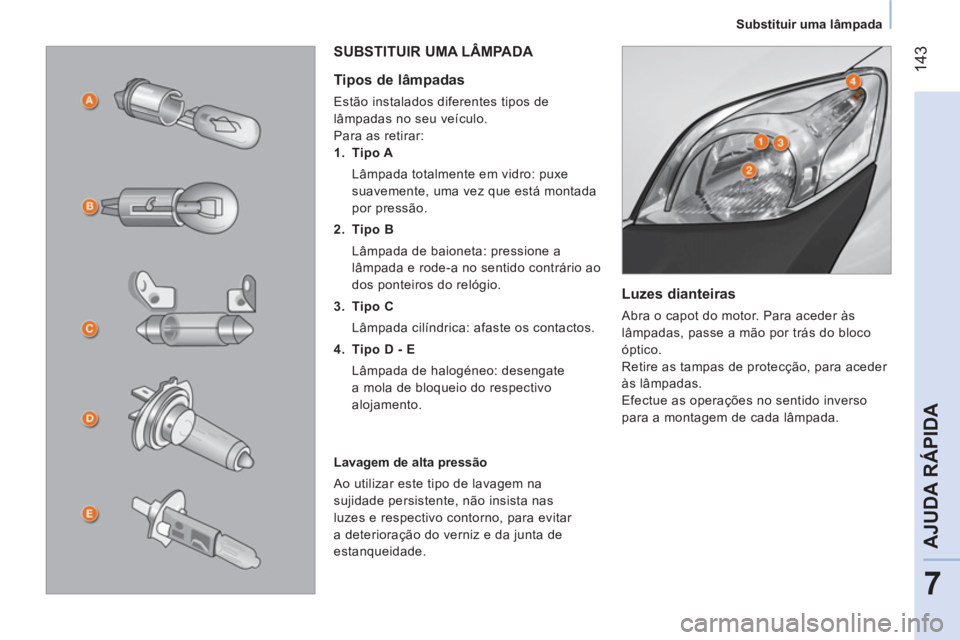

Tipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:
1.
Tipo A
Lâmpada totalmente em vidro: puxe
suavemente, uma vez que está montada
por pressão.
2.
Tipo B
Lâmpada de baioneta: pressione a
lâmpada e rode-a no sentido contrário ao
dos ponteiros do relógio.
3.
Tipo C
Lâmpada cilíndrica: afaste os contactos.
4.
Tipo D - E
Lâmpada de halogéneo: desengate
a mola de bloqueio do respectivo
alojamento.
Lavagem de alta pressão
Ao utilizar este tipo de lavagem na
sujidade persistente, não insista nas
luzes e respectivo contorno, para evitar
a deterioração do verniz e da junta de
estanqueidade.
Page 146 of 180
144
Substituir uma lâmpada

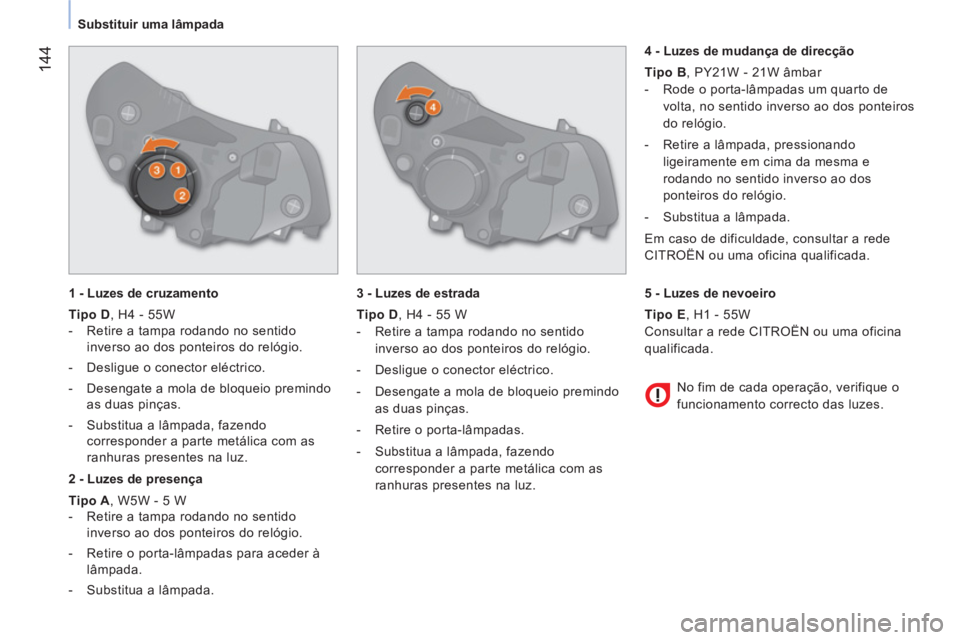

1 - Luzes de cruzamento
Tipo D
, H4 - 55W
- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.
- Desligue o conector eléctrico.
- Desengate a mola de bloqueio premindo
as duas pinças.
- Substitua a lâmpada, fazendo
corresponder a parte metálica com as
ranhuras presentes na luz.
2 - Luzes de presença
Tipo A
, W5W - 5 W
- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.
- Retire o porta-lâmpadas para aceder à
lâmpada.
- Substitua a lâmpada.
3 - Luzes de estrada
Tipo D
, H4 - 55 W
- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.
- Desligue o conector eléctrico.
- Desengate a mola de bloqueio premindo
as duas pinças.
- Retire o porta-lâmpadas.
- Substitua a lâmpada, fazendo
corresponder a parte metálica com as
ranhuras presentes na luz.
4 - Luzes de mudança de direcção
Tipo B
, PY21W - 21W âmbar
- Rode o porta-lâmpadas um quarto de
volta, no sentido inverso ao dos ponteiros
do relógio.
- Retire a lâmpada, pressionando
ligeiramente em cima da mesma e
rodando no sentido inverso ao dos
ponteiros do relógio.
- Substitua a lâmpada.
Em caso de dificuldade, consultar a rede
CITROËN ou uma oficina qualificada.
No fim de cada operação, verifique o
funcionamento correcto das luzes.
5 - Luzes de nevoeiro
Tipo E
, H1 - 55W
Consultar a rede CITROËN ou uma oficina
qualificada.
Page 147 of 180
145
7
AJUDA RÁPIDA
Substituir uma lâmpada
Luzes de tecto dianteiras/traseiras
Tipo C
, 12 V 10 W - 10 W
- Retire as luzes do tecto utilizando uma
chave de parafusos.
- Retire a tampa para aceder à lâmpada.
- Substitua a lâmpada afastando os dois
contactos.
- Certifique-se de que as lâmpadas novas
estão correctamente bloqueadas entre os
dois contactos.
- Feche a tampa de protecção.
- Fixe as luzes do tecto no respectivo
alojamento e certifique-se de que estão
bem fixas.

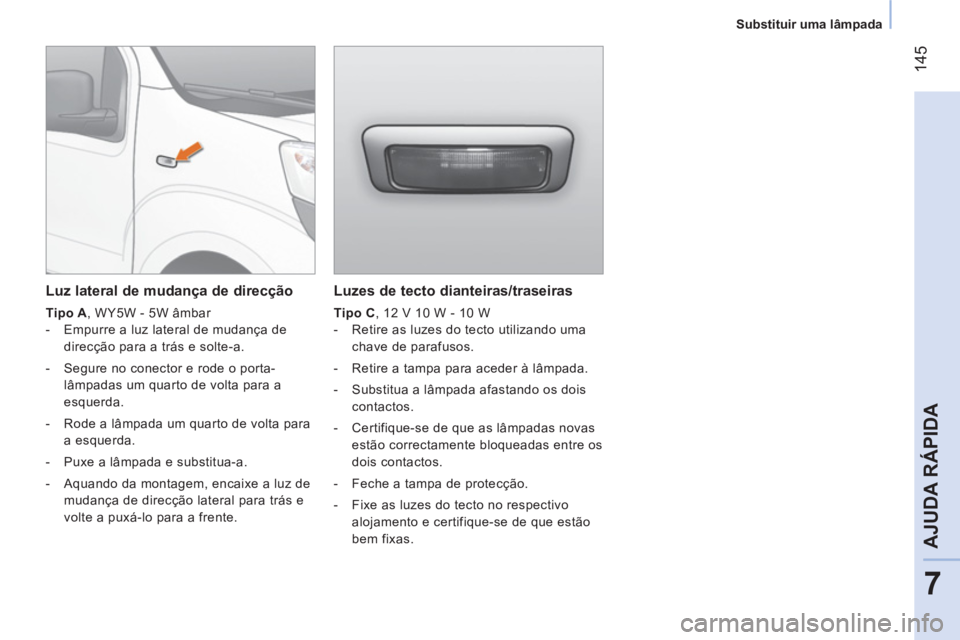

Luz lateral de mudança de direcção
Tipo A
, WY5W - 5W âmbar
- Empurre a luz lateral de mudança de
direcção para a trás e solte-a.
- Segure no conector e rode o porta-
lâmpadas um quarto de volta para a
esquerda.
- Rode a lâmpada um quarto de volta para
a esquerda.
- Puxe a lâmpada e substitua-a.
- Aquando da montagem, encaixe a luz de
mudança de direcção lateral para trás e
volte a puxá-lo para a frente.
Page 148 of 180
146
Substituir uma lâmpada

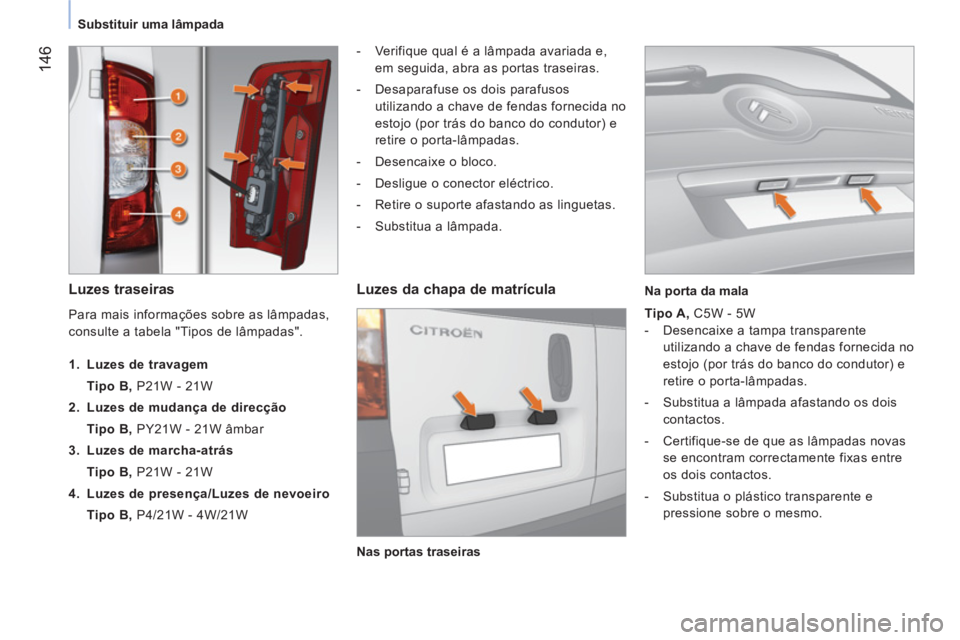

Luzes traseiras
- Verifique qual é a lâmpada avariada e,
em seguida, abra as portas traseiras.
- Desaparafuse os dois parafusos
utilizando a chave de fendas fornecida no
estojo (por trás do banco do condutor) e
retire o porta-lâmpadas.
- Desencaixe o bloco.
- Desligue o conector eléctrico.
- Retire o suporte afastando as linguetas.
- Substitua a lâmpada.
Luzes da chapa de matrícula
Tipo A,
C5W - 5W
- Desencaixe a tampa transparente
utilizando a chave de fendas fornecida no
estojo (por trás do banco do condutor) e
retire o porta-lâmpadas.
- Substitua a lâmpada afastando os dois
contactos.
- Certifique-se de que as lâmpadas novas
se encontram correctamente fixas entre
os dois contactos.
- Substitua o plástico transparente e
pressione sobre o mesmo.
Para mais informações sobre as lâmpadas,
consulte a tabela "Tipos de lâmpadas".
1.
Luzes de travagem
Tipo B,
P21W - 21W
2.
Luzes de mudança de direcção
Tipo B,
PY21W - 21W âmbar
3.
Luzes de marcha-atrás
Tipo B,
P21W - 21W
4.
Luzes de presença
/Luzes de nevoeiro
Tipo B , P4/21W - 4W/21W
Nas portas traseiras
Na porta da mala
Page 149 of 180
147
7
AJUDA RÁPIDA
Substituir uma lâmpada

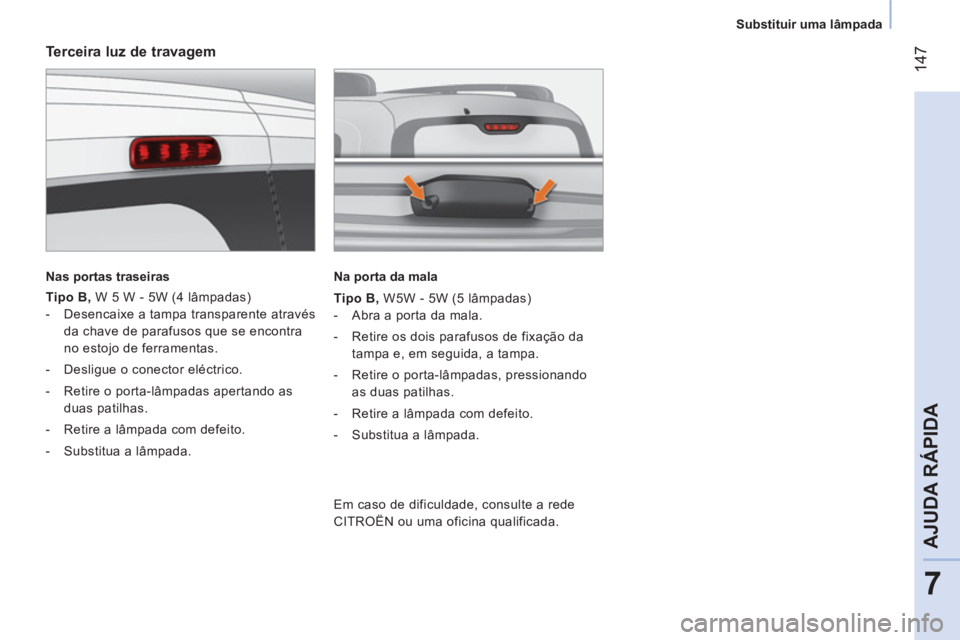

Terceira luz de travagem
Nas portas traseiras
Tipo B , W 5 W - 5W (4 lâmpadas)
- Desencaixe a tampa transparente através
da chave de parafusos que se encontra
no estojo de ferramentas.
- Desligue o conector eléctrico.
- Retire o porta-lâmpadas apertando as
duas patilhas.
- Retire a lâmpada com defeito.
- Substitua a lâmpada.
Na porta da mala
Tipo B,
W5W - 5W (5 lâmpadas)
- Abra a porta da mala.
- Retire os dois parafusos de fixação da
tampa e, em seguida, a tampa.
- Retire o porta-lâmpadas, pressionando
as duas patilhas.
- Retire a lâmpada com defeito.
- Substitua a lâmpada.
Em caso de dificuldade, consulte a rede
CITROËN ou uma oficina qualificada.
Page 150 of 180
148

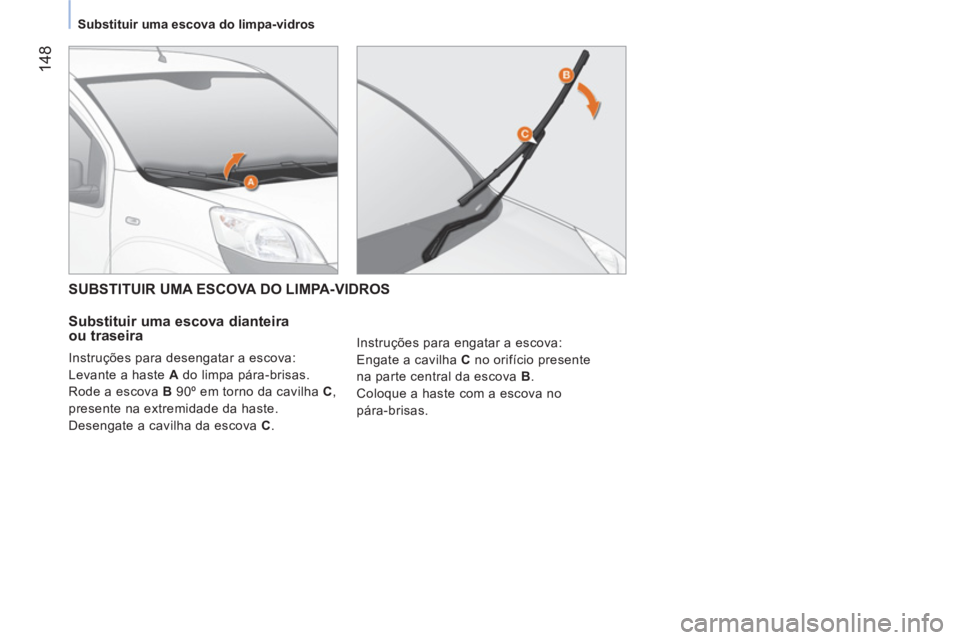

Substituir uma escova do limpa-vidros
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS
Substituir uma escova dianteira
ou traseira
Instruções para desengatar a escova:
Levante a haste A do limpa pára-brisas.
Rode a escova B 90º em torno da cavilha C ,
presente na extremidade da haste.
Desengate a cavilha da escova C . Instruções para engatar a escova:
Engate a cavilha C no orifício presente
na parte central da escova B .
Coloque a haste com a escova no
pára-brisas.
