Page 1031 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual ENGINE COOLANT TEMP SENSOR (GAS) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 K900 18DB/DG SENSOR GROUND
2 K2 18VT/OR ENGINE COOLANT TEMPERATURE SENSOR SIGNAL
ENGINE OIL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

Page 1032 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 C21 20DB/LG EVAPORATOR TEMPERATURE SENSOR SIGNAL
2 C121 20DB/DG SENSOR GROUND
FLOOR CONSOLE LAMP- BLACK 2 WAY
CAV CIRCUIT FUNCTION
1

Page 1033 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual FRONT CIGAR LIGHTER - RED/NATURAL 3 WAY
CAV CIRCUIT FUNCTION
1 F306 16DB/PK FUSED ACCESSORY RELAY OUTPUT
1 F306 16DB/PK FUSED ACCESSORY RELAY OUTPUT
2 E14 20OR/TN (BUILT-UP-EXPORT) PANEL LAMPS DRIVER

Page 1034 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual FUEL INJECTOR NO. 1 (DIESEL) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 K111 14DB/LB COMMON INJECTOR DRIVER
2 K11 14WT/DB FUEL INJECTOR NO. 1 CONTROL
FUEL INJECTOR NO. 2 (2.4L/3.3L/3.8L) - BLACK 2 WAY
CAV C

Page 1035 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual FUEL INJECTOR NO. 4 (2.4L/3.3L/3.8L) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 K342 16BR/WT AUTOMATIC SHUTDOWN RELAY OUTPUT
2 K14 16BR/TN FUEL INJECTOR NO. 4 DRIVER
FUEL INJECTOR NO. 4 (DIESEL) - BLACK 2 W

Page 1036 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual FUEL PRESSURE SOLENOID (DIESEL) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 K342 16BR/WT ECM/PCM RELAY OUTPUT
2 K87 16BR FUEL PRESSURE SOLENOID CONTROL
FUEL PUMP MODULE - LT. GRAY 4 WAY
CAV CIRCUIT FUNCTION

Page 1037 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual HALO LAMP - BLUE 2 WAY
CAV CIRCUIT FUNCTION
1 Z326 20BK/OR GROUND
2 M26 20YL/DB HALO LAMP DRIVER
HEADLAMP SWITCH - BLACK 13 WAY
CAV CIRCUIT FUNCTION
1 Z403 20BK/YL (BUILT-UP-EXPORT) GROUND
2 L78 20WT/

Page 1038 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual HOOD AJAR SWITCH - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 G70 20VT/LB HOOD AJAR SWITCH SENSE
2 Z470 20BK/LB GROUND
IDLE AIR CONTROL MOTOR (2.4L) - BLACK 4 WAY
CAV CIRCUIT FUNCTION
1 K59 18BR/DG IDLE AIR C

Page 1039 of 2321

DODGE TOWN AND COUNTRY 2001  Service Manual IGNITION SWITCH - BLACK 5 WAY
CAV CIRCUIT FUNCTION
1 G900 20VT/OR IGNITION SWITCH SENSE RETURN
2 G20 20VT/BR IGNITION SWITCH SENSE
3 F20 20PK/WT (LHD) IGNITION SWITCH OUTPUT (RUN-START)
3 F20 20PK/WT

Page 1040 of 2321

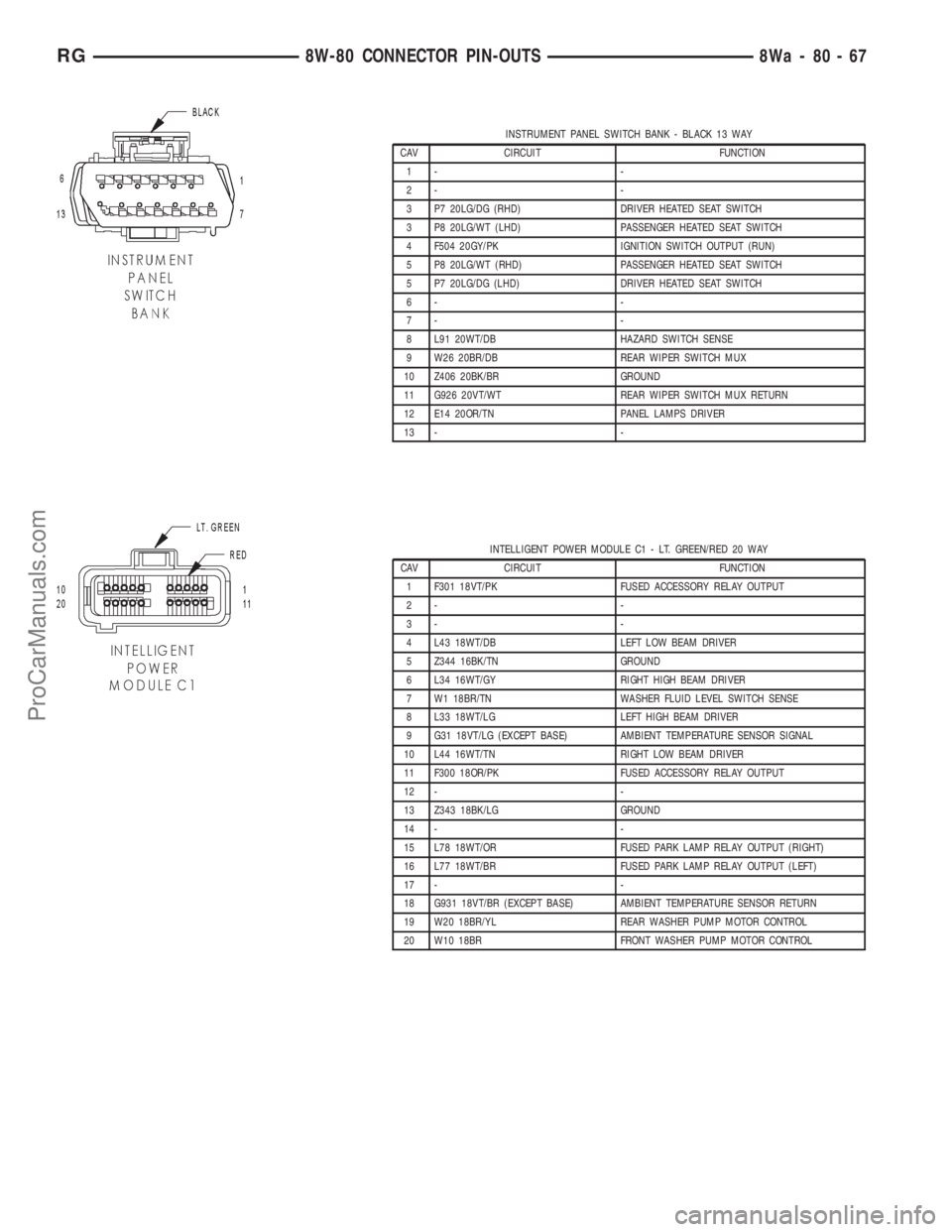

DODGE TOWN AND COUNTRY 2001  Service Manual INSTRUMENT PANEL SWITCH BANK - BLACK 13 WAY
CAV CIRCUIT FUNCTION
1- -
2- -
3 P7 20LG/DG (RHD) DRIVER HEATED SEAT SWITCH
3 P8 20LG/WT (LHD) PASSENGER HEATED SEAT SWITCH
4 F504 20GY/PK IGNITION SWITCH O
