162)Halogenlampor innehåller trycksatt
gas, så om de går sönder kan de
explodera och göra så att glassplitter
slungas utåt.
163)Byt ut glödlamporna endast när
motorn är avstängd. Se också till att
motorn är kall för att förhindra risk för
brännskador.
OBSERVERA!
30)Där det är möjligt, är det lämpligt att
låta lamporna bytas ut av en Fiat
återförsäljare. Korrekt drift och riktning av
de yttre lamporna är avgörande för att köra
säkerhet och följa lagen.
31)Halogenlampor måste hanteras genom
att endast hålla dem i metalldelen. Om du
vidrör den genomskinliga delen av
glödlampan med fingrarna kan det minska
intensiteten av det utsända ljuset och även
minska glödlampans livslängd. I händelse
av oavsiktlig kontakt, torka av glödlampan
med en trasa fuktad med alkohol och låt
glödlampan torka
BYTE AV
SÄKRINGAR
ALLMÄN INFORMATION
164) 165) 166) 167) 168)
32) 33)

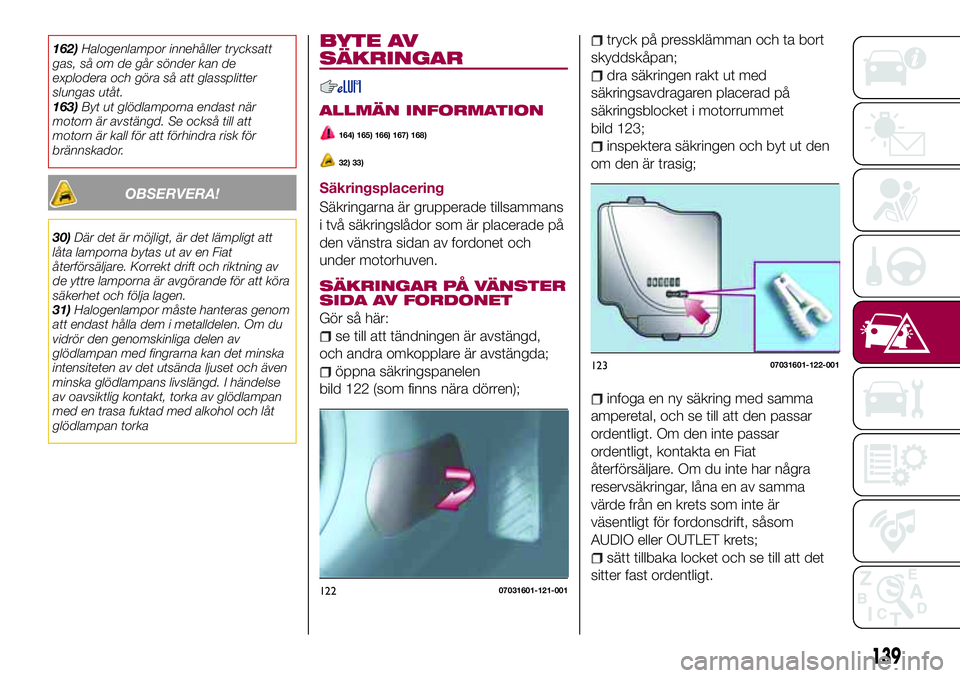

Säkringsplacering
Säkringarna är grupperade tillsammans
i två säkringslådor som är placerade på
den vänstra sidan av fordonet och
under motorhuven.
SÄKRINGAR PÅ VÄNSTER
SIDA AV FORDONET
Gör så här:
se till att tändningen är avstängd,
och andra omkopplare är avstängda;
öppna säkringspanelen
bild 122 (som finns nära dörren);
tryck på pressklämman och ta bort
skyddskåpan;
dra säkringen rakt ut med
säkringsavdragaren placerad på
säkringsblocket i motorrummet
bild 123;
inspektera säkringen och byt ut den
om den är trasig;
infoga en ny säkring med samma
amperetal, och se till att den passar
ordentligt. Om den inte passar
ordentligt, kontakta en Fiat
återförsäljare. Om du inte har några
reservsäkringar, låna en av samma
värde från en krets som inte är
väsentligt för fordonsdrift, såsom
AUDIO eller OUTLET krets;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12207031601-121-001
12307031601-122-001
139

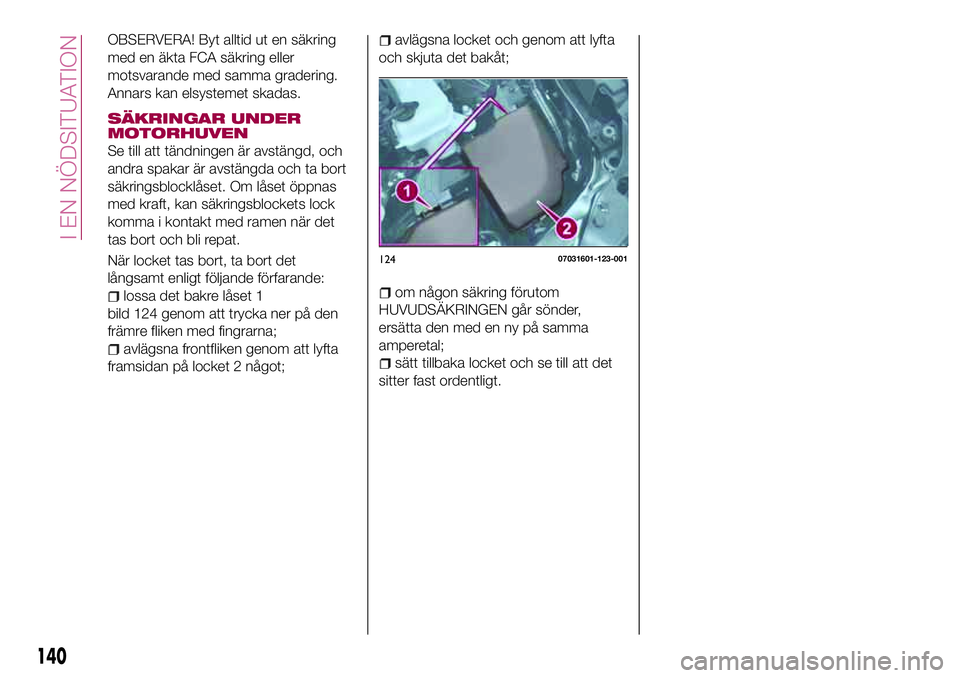

OBSERVERA! Byt alltid ut en säkring
med en äkta FCA säkring eller
motsvarande med samma gradering.
Annars kan elsystemet skadas.
SÄKRINGAR UNDER
MOTORHUVEN
Se till att tändningen är avstängd, och
andra spakar är avstängda och ta bort
säkringsblocklåset. Om låset öppnas
med kraft, kan säkringsblockets lock
komma i kontakt med ramen när det
tas bort och bli repat.
När locket tas bort, ta bort det
långsamt enligt följande förfarande:
lossa det bakre låset 1
bild 124 genom att trycka ner på den
främre fliken med fingrarna;
avlägsna frontfliken genom att lyfta
framsidan på locket 2 något;
avlägsna locket och genom att lyfta
och skjuta det bakåt;
om någon säkring förutom
HUVUDSÄKRINGEN går sönder,
ersätta den med en ny på samma
amperetal;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12407031601-123-001
140
I EN NÖDSITUATION

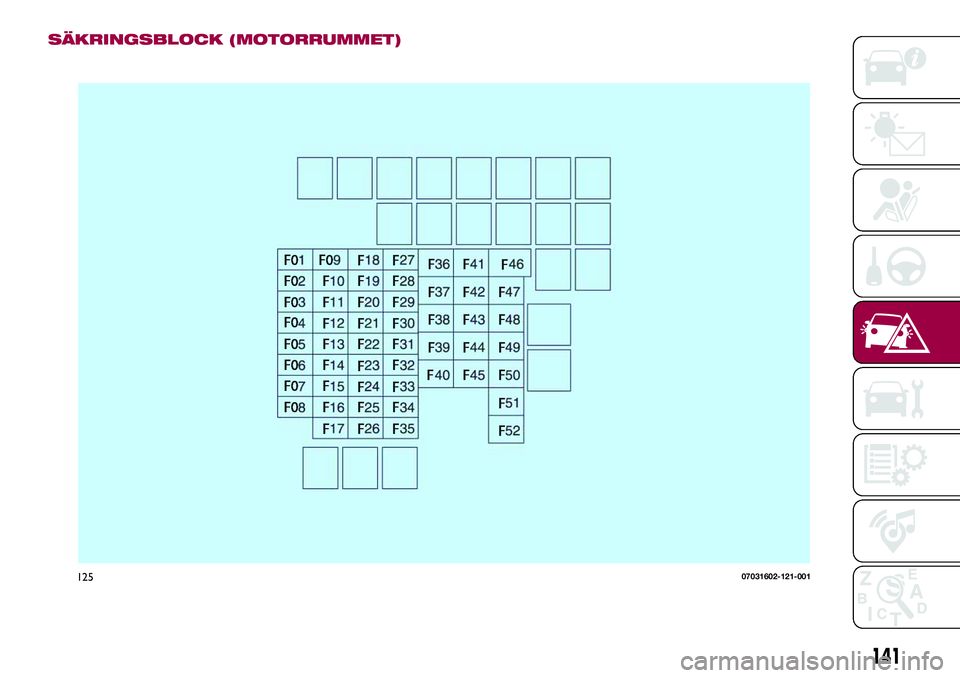

SÄKRINGSBLOCK (MOTORRUMMET)
12507031602-121-001
141

BESKRIVNINGSÄKRINGS
GRADERINGSKYDDAD KOMPONENT
F03 HORN2 7,5 A Signalhorn
F06 — — —
F07 INTERIOR 15 A Taklampa
F09 AUDIO2 15 A Ljudsystem
F10 METER1 10 A Instrumentkluster
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Ljudsystem
F17 AUDIO1 25 A Ljudsystem
F18 A/C MAG 7,5 A Luftkonditionering
F20 AT 15 A Transmissionsstyrsystem (där det finns)
F21 D LOCK 25 A Ström dörrlås
F22 H/L RH 20 A Strålkastare (RH)
F24 TAIL 20 A Bakljus/nummerskyltsbelysning/positionsljus
F25 DRL 15 A Varselljus
F26 ROOM 25 A Taklampa
F27 FOG 15 A Dimljus
F28 H/CLEAN 20 A Strålkastarspolare (där det finns)
F29 STOP 10 A Stoppljus/dimbakljus (där det finns)
F30 HORN 15 A Signalhorn
F31 H/L LH 20 A Strålkastare (LH)
F33 HAZARD 15 A Varningsblinkers/Blinkersljus
142
I EN NÖDSITUATION

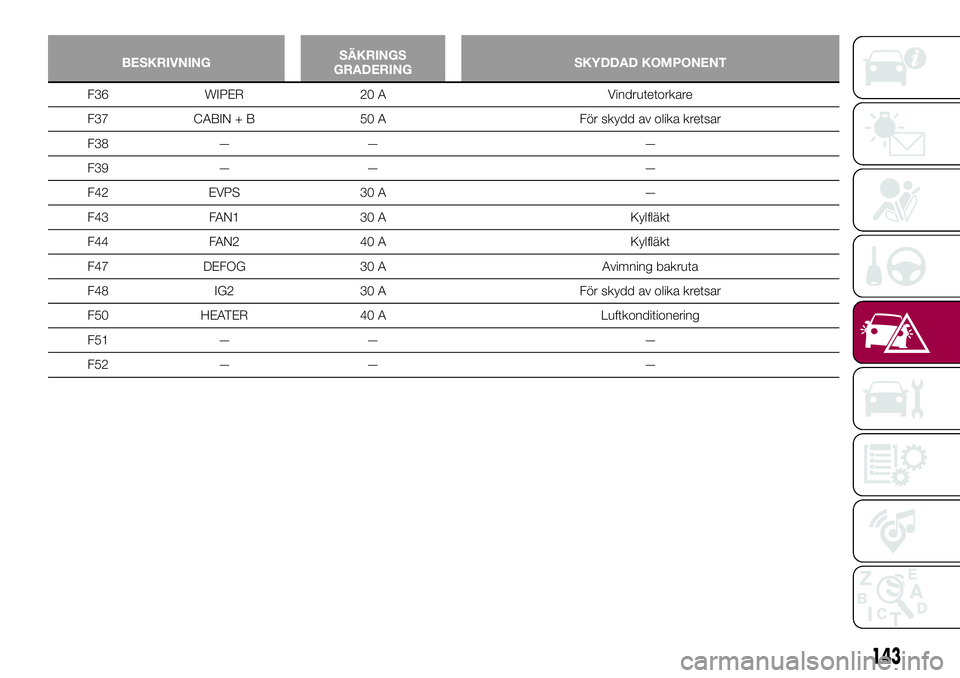

BESKRIVNINGSÄKRINGS
GRADERINGSKYDDAD KOMPONENT
F36 WIPER 20 A Vindrutetorkare
F37 CABIN + B 50 A För skydd av olika kretsar
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kylfläkt
F44 FAN2 40 A Kylfläkt
F47 DEFOG 30 A Avimning bakruta
F48 IG2 30 A För skydd av olika kretsar
F50 HEATER 40 A Luftkonditionering
F51 — — —
F52 — — —
143

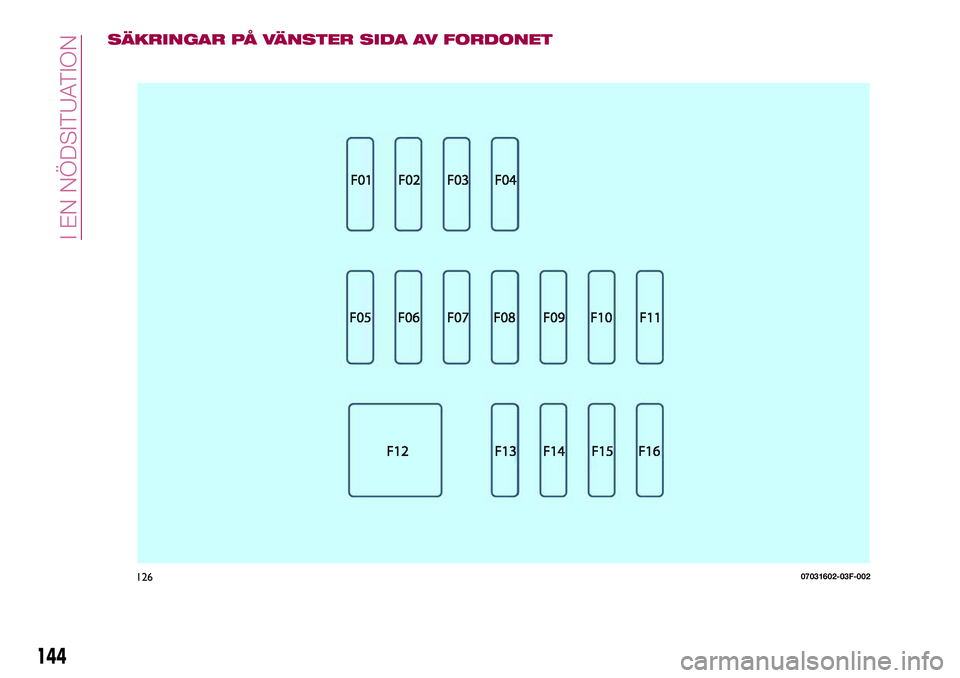

SÄKRINGAR PÅ VÄNSTER SIDA AV FORDONET
12607031602-03F-002
144
I EN NÖDSITUATION

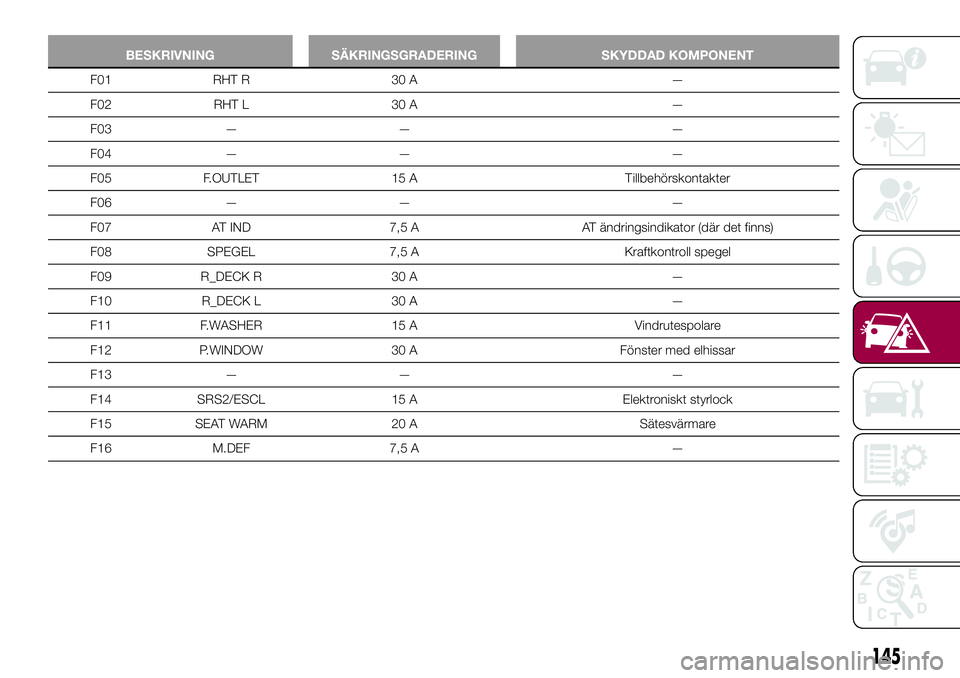

BESKRIVNING SÄKRINGSGRADERING SKYDDAD KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tillbehörskontakter
F06 — — —
F07 AT IND 7,5 A AT ändringsindikator (där det finns)
F08 SPEGEL 7,5 A Kraftkontroll spegel
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindrutespolare
F12 P.WINDOW 30 A Fönster med elhissar
F13 — — —
F14 SRS2/ESCL 15 A Elektroniskt styrlock
F15 SEAT WARM 20 A Sätesvärmare
F16 M.DEF 7,5 A —
145

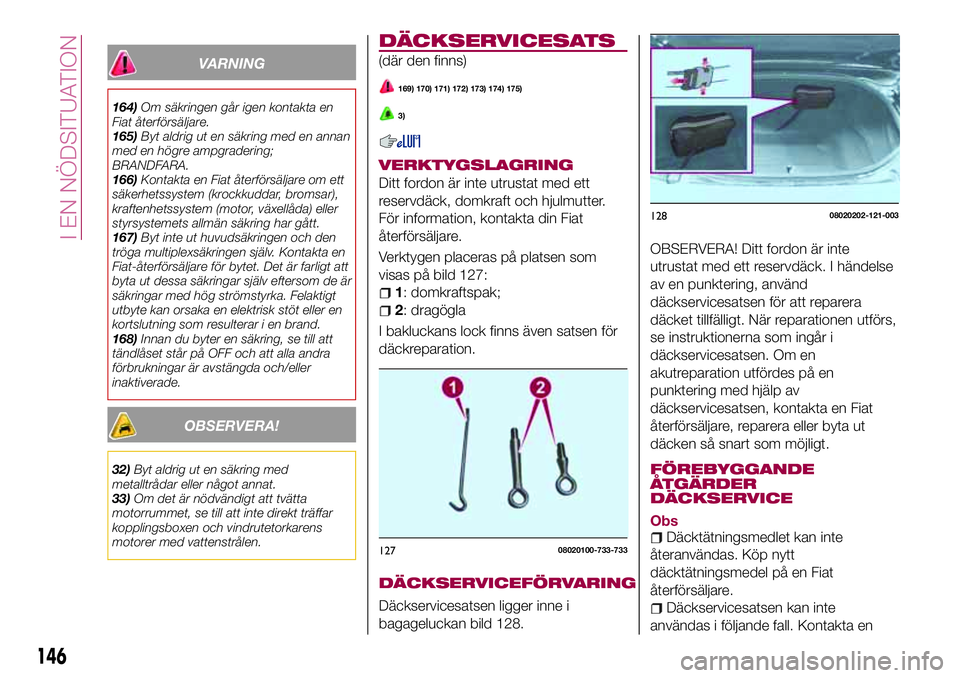

VARNING
164)Om säkringen går igen kontakta en
Fiat återförsäljare.
165)Byt aldrig ut en säkring med en annan
med en högre ampgradering;
BRANDFARA.
166)Kontakta en Fiat återförsäljare om ett
säkerhetssystem (krockkuddar, bromsar),
kraftenhetssystem (motor, växellåda) eller
styrsystemets allmän säkring har gått.
167)Byt inte ut huvudsäkringen och den
tröga multiplexsäkringen själv. Kontakta en
Fiat-återförsäljare för bytet. Det är farligt att
byta ut dessa säkringar själv eftersom de är
säkringar med hög strömstyrka. Felaktigt
utbyte kan orsaka en elektrisk stöt eller en
kortslutning som resulterar i en brand.
168)Innan du byter en säkring, se till att
tändlåset står på OFF och att alla andra
förbrukningar är avstängda och/eller
inaktiverade.
OBSERVERA!
32)Byt aldrig ut en säkring med
metalltrådar eller något annat.
33)Om det är nödvändigt att tvätta
motorrummet, se till att inte direkt träffar
kopplingsboxen och vindrutetorkarens
motorer med vattenstrålen.
DÄCKSERVICESATS
(där den finns)
169) 170) 171) 172) 173) 174) 175)
3)
VERKTYGSLAGRING
Ditt fordon är inte utrustat med ett
reservdäck, domkraft och hjulmutter.
För information, kontakta din Fiat
återförsäljare.
Verktygen placeras på platsen som
visas på bild 127:
1: domkraftspak;
2: dragögla
I bakluckans lock finns även satsen för
däckreparation.
DÄCKSERVICEFÖRVARING
Däckservicesatsen ligger inne i
bagageluckan bild 128.
OBSERVERA! Ditt fordon är inte
utrustat med ett reservdäck. I händelse
av en punktering, använd
däckservicesatsen för att reparera
däcket tillfälligt. När reparationen utförs,
se instruktionerna som ingår i
däckservicesatsen. Om en
akutreparation utfördes på en
punktering med hjälp av
däckservicesatsen, kontakta en Fiat
återförsäljare, reparera eller byta ut
däcken så snart som möjligt.
FÖREBYGGANDE
ÅTGÄRDER
DÄCKSERVICE
ObsDäcktätningsmedlet kan inte
återanvändas. Köp nytt
däcktätningsmedel på en Fiat
återförsäljare.
Däckservicesatsen kan inte
användas i följande fall. Kontakta en
12708020100-733-733
12808020202-121-003
146
I EN NÖDSITUATION

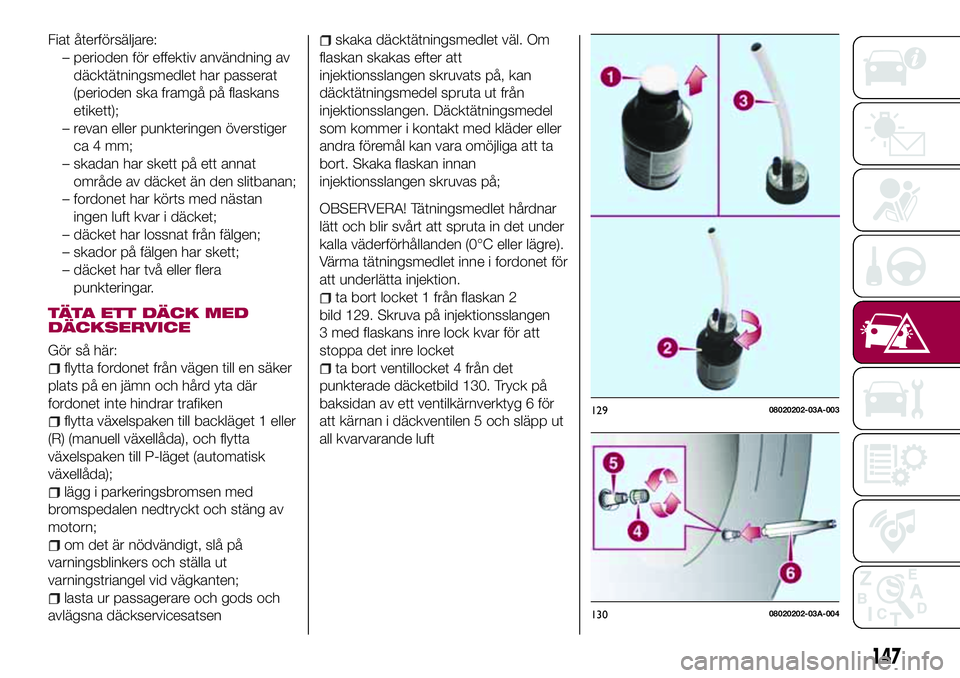

Fiat återförsäljare:
– perioden för effektiv användning av
däcktätningsmedlet har passerat
(perioden ska framgå på flaskans
etikett);
– revan eller punkteringen överstiger
ca 4 mm;
– skadan har skett på ett annat
område av däcket än den slitbanan;
– fordonet har körts med nästan
ingen luft kvar i däcket;
– däcket har lossnat från fälgen;
– skador på fälgen har skett;
– däcket har två eller flera
punkteringar.
TÄTA ETT DÄCK MED
DÄCKSERVICE
Gör så här:
flytta fordonet från vägen till en säker
plats på en jämn och hård yta där
fordonet inte hindrar trafiken
flytta växelspaken till backläget 1 eller
(R) (manuell växellåda), och flytta
växelspaken till P-läget (automatisk
växellåda);
lägg i parkeringsbromsen med
bromspedalen nedtryckt och stäng av
motorn;
om det är nödvändigt, slå på
varningsblinkers och ställa ut
varningstriangel vid vägkanten;
lasta ur passagerare och gods och
avlägsna däckservicesatsen
skaka däcktätningsmedlet väl. Om
flaskan skakas efter att
injektionsslangen skruvats på, kan
däcktätningsmedel spruta ut från
injektionsslangen. Däcktätningsmedel
som kommer i kontakt med kläder eller
andra föremål kan vara omöjliga att ta
bort. Skaka flaskan innan
injektionsslangen skruvas på;
OBSERVERA! Tätningsmedlet hårdnar
lätt och blir svårt att spruta in det under
kalla väderförhållanden (0°C eller lägre).
Värma tätningsmedlet inne i fordonet för
att underlätta injektion.
ta bort locket 1 från flaskan 2
bild 129. Skruva på injektionsslangen
3 med flaskans inre lock kvar för att
stoppa det inre locket
ta bort ventillocket 4 från det
punkterade däcketbild 130. Tryck på
baksidan av ett ventilkärnverktyg 6 för
att kärnan i däckventilen 5 och släpp ut
all kvarvarande luft
12908020202-03A-003
13008020202-03A-004
147

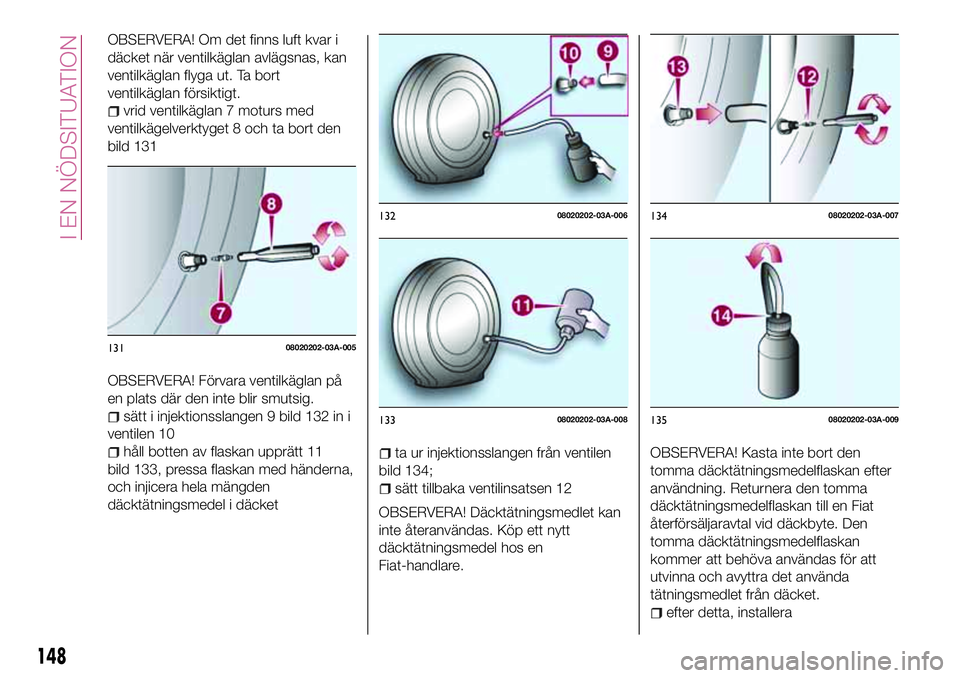

OBSERVERA! Om det finns luft kvar i
däcket när ventilkäglan avlägsnas, kan
ventilkäglan flyga ut. Ta bort
ventilkäglan försiktigt.
vrid ventilkäglan 7 moturs med
ventilkägelverktyget 8 och ta bort den
bild 131
OBSERVERA! Förvara ventilkäglan på
en plats där den inte blir smutsig.
sätt i injektionsslangen 9 bild 132 in i
ventilen 10
håll botten av flaskan upprätt 11
bild 133, pressa flaskan med händerna,
och injicera hela mängden
däcktätningsmedel i däcketta ur injektionsslangen från ventilen
bild 134;
sätt tillbaka ventilinsatsen 12
OBSERVERA! Däcktätningsmedlet kan
inte återanvändas. Köp ett nytt
däcktätningsmedel hos en
Fiat-handlare.OBSERVERA! Kasta inte bort den
tomma däcktätningsmedelflaskan efter
användning. Returnera den tomma
däcktätningsmedelflaskan till en Fiat
återförsäljaravtal vid däckbyte. Den
tomma däcktätningsmedelflaskan
kommer att behöva användas för att
utvinna och avyttra det använda
tätningsmedlet från däcket.
efter detta, installera
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
148
I EN NÖDSITUATION
