FIAT 124 SPIDER 2018 Drift- och underhållshandbok (in Swedish)

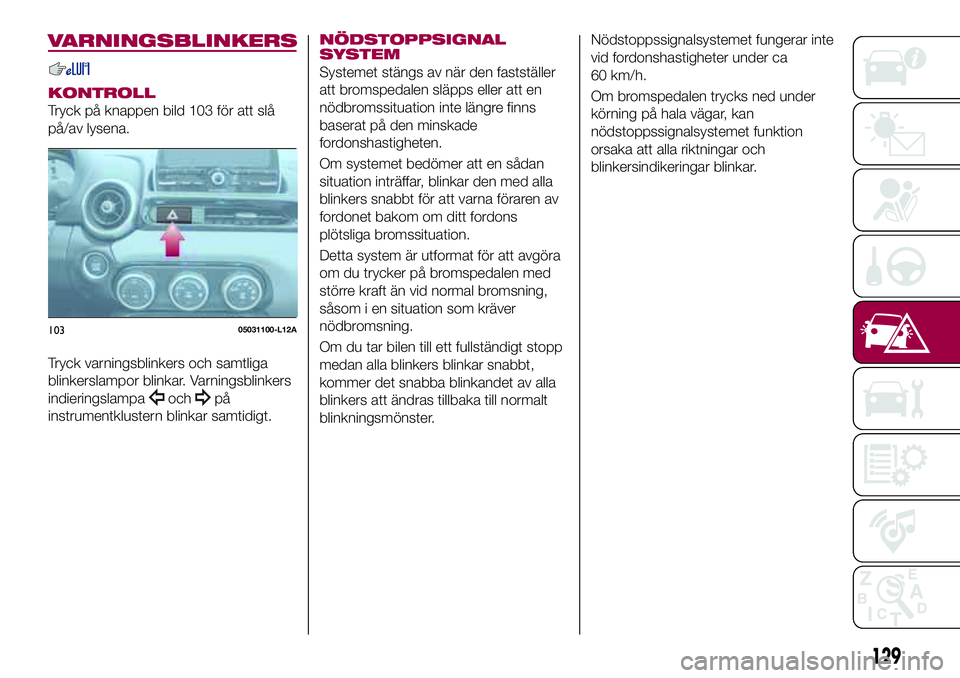

VARNINGSBLINKERS
KONTROLL
Tryck på knappen bild 103 för att slå
på/av lysena.
Tryck varningsblinkers och samtliga
blinkerslampor blinkar. Varningsblinkers
indieringslampa
ochpå
instrumentklustern blinkar samtidigt.
NÖDSTOPPSIGNAL
SYSTEM
Systemet stängs av när den fastställer
att bromspedalen släpps eller att en
nödbromssituation inte längre finns
baserat på den minskade
fordonshastigheten.
Om systemet bedömer att en sådan
situation inträffar, blinkar den med alla
blinkers snabbt för att varna föraren av
fordonet bakom om ditt fordons
plötsliga bromssituation.
Detta system är utformat för att avgöra
om du trycker på bromspedalen med
större kraft än vid normal bromsning,
såsom i en situation som kräver
nödbromsning.
Om du tar bilen till ett fullständigt stopp
medan alla blinkers blinkar snabbt,
kommer det snabba blinkandet av alla
blinkers att ändras tillbaka till normalt
blinkningsmönster.Nödstoppssignalsystemet fungerar inte
vid fordonshastigheter under ca
60 km/h.
Om bromspedalen trycks ned under
körning på hala vägar, kan
nödstoppssignalsystemet funktion
orsaka att alla riktningar och
blinkersindikeringar blinkar.
10305031100-L12A
129

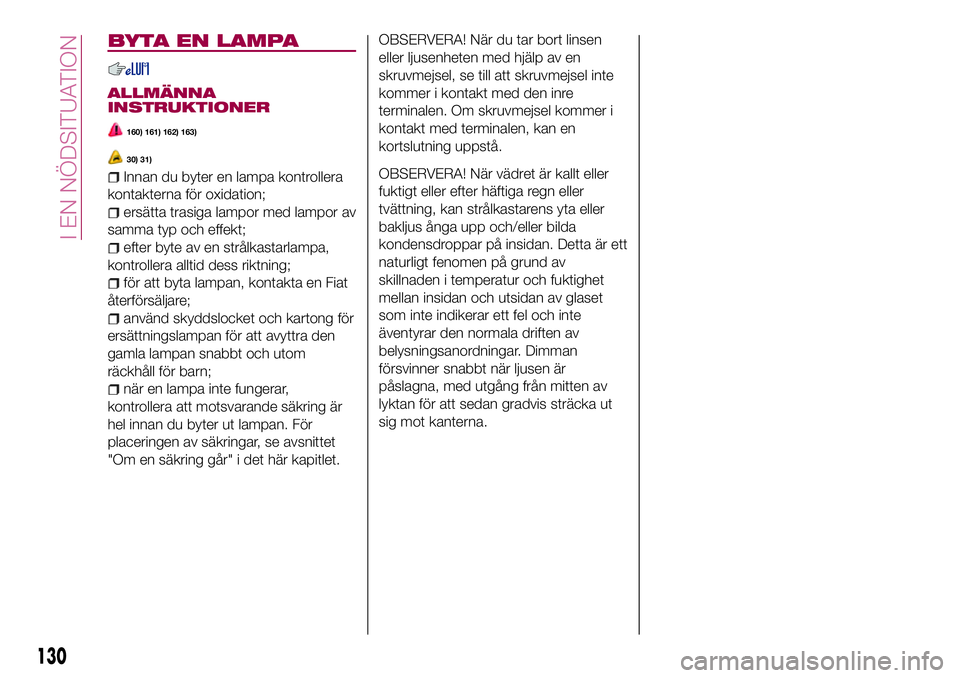

BYTA EN LAMPA
ALLMÄNNA
INSTRUKTIONER
160) 161) 162) 163)
30) 31)
Innan du byter en lampa kontrollera
kontakterna för oxidation;
ersätta trasiga lampor med lampor av
samma typ och effekt;
efter byte av en strålkastarlampa,
kontrollera alltid dess riktning;
för att byta lampan, kontakta en Fiat
återförsäljare;
använd skyddslocket och kartong för
ersättningslampan för att avyttra den
gamla lampan snabbt och utom
räckhåll för barn;
när en lampa inte fungerar,
kontrollera att motsvarande säkring är
hel innan du byter ut lampan. För
placeringen av säkringar, se avsnittet
"Om en säkring går" i det här kapitlet.
OBSERVERA! När du tar bort linsen
eller ljusenheten med hjälp av en
skruvmejsel, se till att skruvmejsel inte
kommer i kontakt med den inre
terminalen. Om skruvmejsel kommer i
kontakt med terminalen, kan en
kortslutning uppstå.
OBSERVERA! När vädret är kallt eller
fuktigt eller efter häftiga regn eller
tvättning, kan strålkastarens yta eller
bakljus ånga upp och/eller bilda
kondensdroppar på insidan. Detta är ett
naturligt fenomen på grund av
skillnaden i temperatur och fuktighet
mellan insidan och utsidan av glaset
som inte indikerar ett fel och inte
äventyrar den normala driften av
belysningsanordningar. Dimman
försvinner snabbt när ljusen är
påslagna, med utgång från mitten av
lyktan för att sedan gradvis sträcka ut
sig mot kanterna.
130
I EN NÖDSITUATION

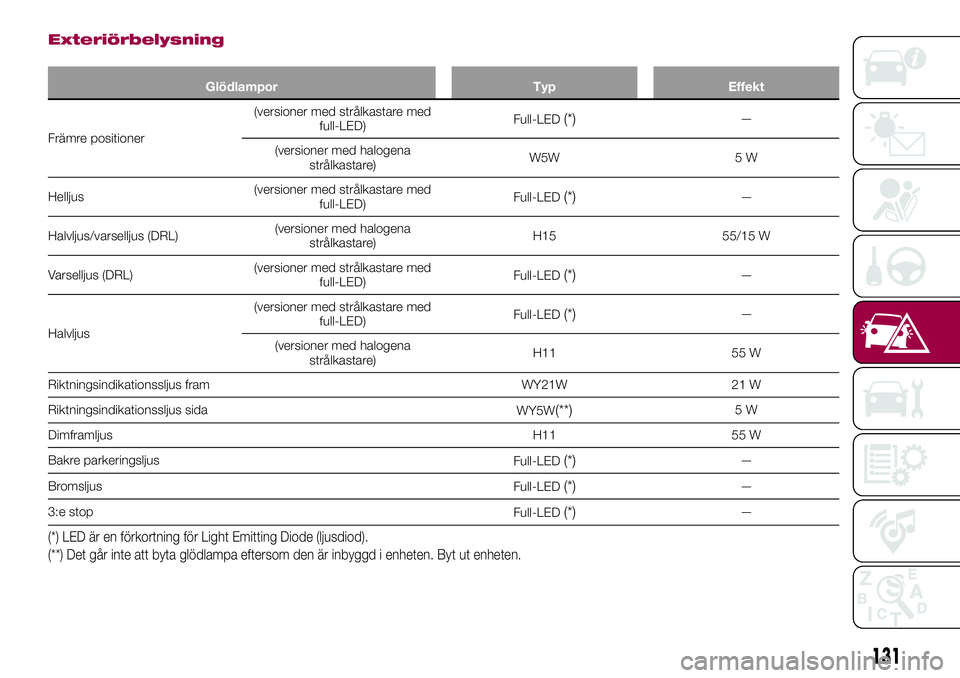

Exteriörbelysning
Glödlampor Typ Effekt
Främre positioner(versioner med strålkastare med
full-LED)Full-LED
(*)—
(versioner med halogena
strålkastare)W5W 5 W
Helljus(versioner med strålkastare med
full-LED)Full-LED
(*)—
Halvljus/varselljus (DRL)(versioner med halogena
strålkastare)H15 55/15 W
Varselljus (DRL)(versioner med strålkastare med
full-LED)Full-LED
(*)—
Halvljus(versioner med strålkastare med
full-LED)Full-LED
(*)—
(versioner med halogena
strålkastare)H11 55 W
Riktningsindikationssljus fram WY21W 21 W
Riktningsindikationssljus sida
WY5W
(**)5W
DimframljusH11 55 W
Bakre parkeringsljus
Full-LED
(*)—
Bromsljus
Full-LED
(*)—
3:e stop
Full-LED
(*)—
(*) LED är en förkortning för Light Emitting Diode (ljusdiod).
(**) Det går inte att byta glödlampa eftersom den är inbyggd i enheten. Byt ut enheten.
131

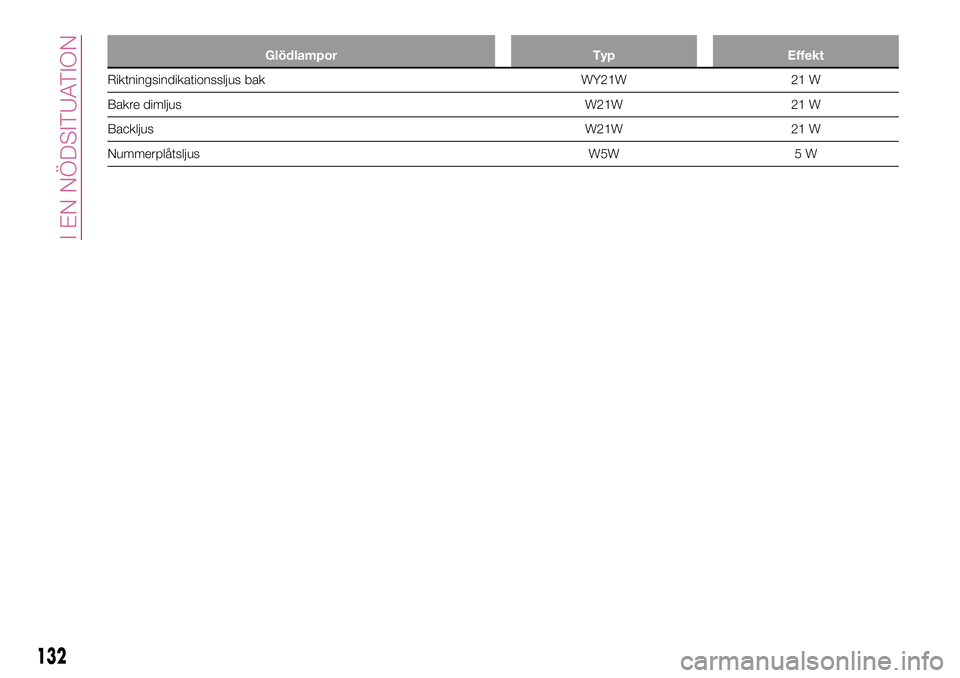

Glödlampor Typ Effekt
Riktningsindikationssljus bak WY21W 21 W
Bakre dimljus W21W 21 W
BackljusW21W 21 W
Nummerplåtsljus W5W 5 W
132
I EN NÖDSITUATION

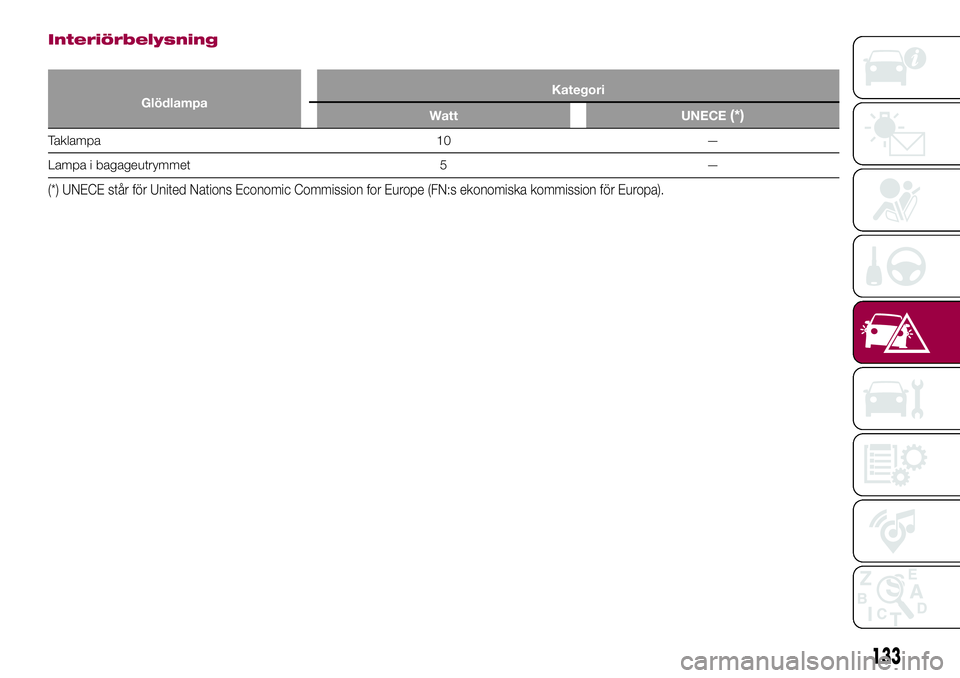

Interiörbelysning
GlödlampaKategori
Watt UNECE(*)
Taklampa 10 —
Lampa i bagageutrymmet 5 —
(*) UNECE står för United Nations Economic Commission for Europe (FN:s ekonomiska kommission för Europa).
133

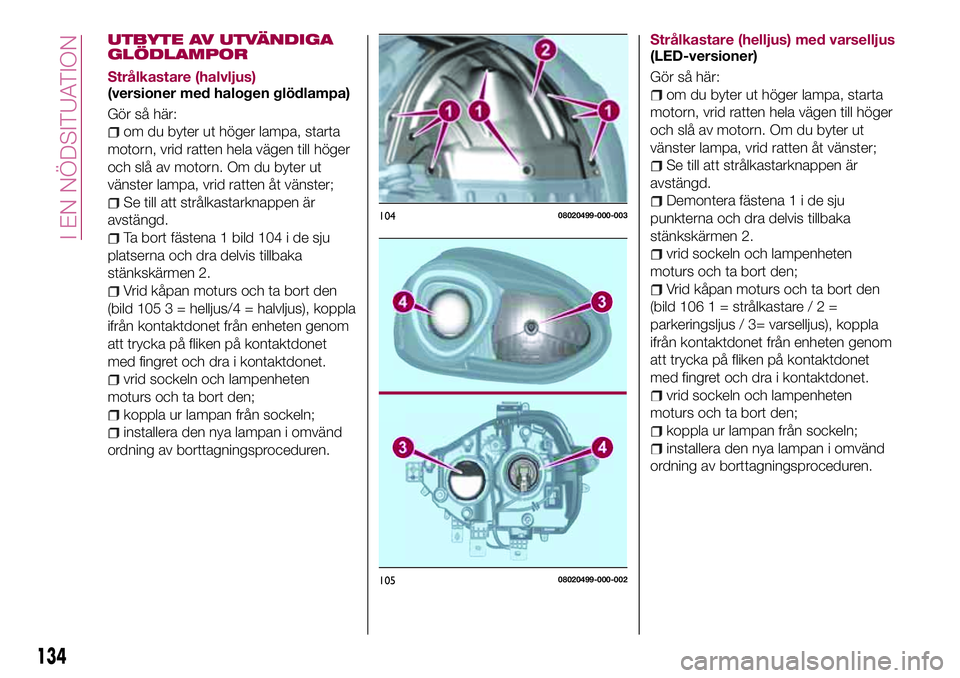

UTBYTE AV UTVÄNDIGA
GLÖDLAMPOR
Strålkastare (halvljus)
(versioner med halogen glödlampa)
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Se till att strålkastarknappen är
avstängd.
Ta bort fästena 1 bild 104 i de sju
platserna och dra delvis tillbaka
stänkskärmen 2.
Vrid kåpan moturs och ta bort den
(bild 105 3 = helljus/4 = halvljus), koppla
ifrån kontaktdonet från enheten genom
att trycka på fliken på kontaktdonet
med fingret och dra i kontaktdonet.
vrid sockeln och lampenheten
moturs och ta bort den;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.Strålkastare (helljus) med varselljus
(LED-versioner)
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Se till att strålkastarknappen är
avstängd.
Demontera fästena1idesju
punkterna och dra delvis tillbaka
stänkskärmen 2.
vrid sockeln och lampenheten
moturs och ta bort den;
Vrid kåpan moturs och ta bort den
(bild 106 1 = strålkastare/2=
parkeringsljus / 3= varselljus), koppla
ifrån kontaktdonet från enheten genom
att trycka på fliken på kontaktdonet
med fingret och dra i kontaktdonet.
vrid sockeln och lampenheten
moturs och ta bort den;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
10408020499-000-003
10508020499-000-002
134
I EN NÖDSITUATION

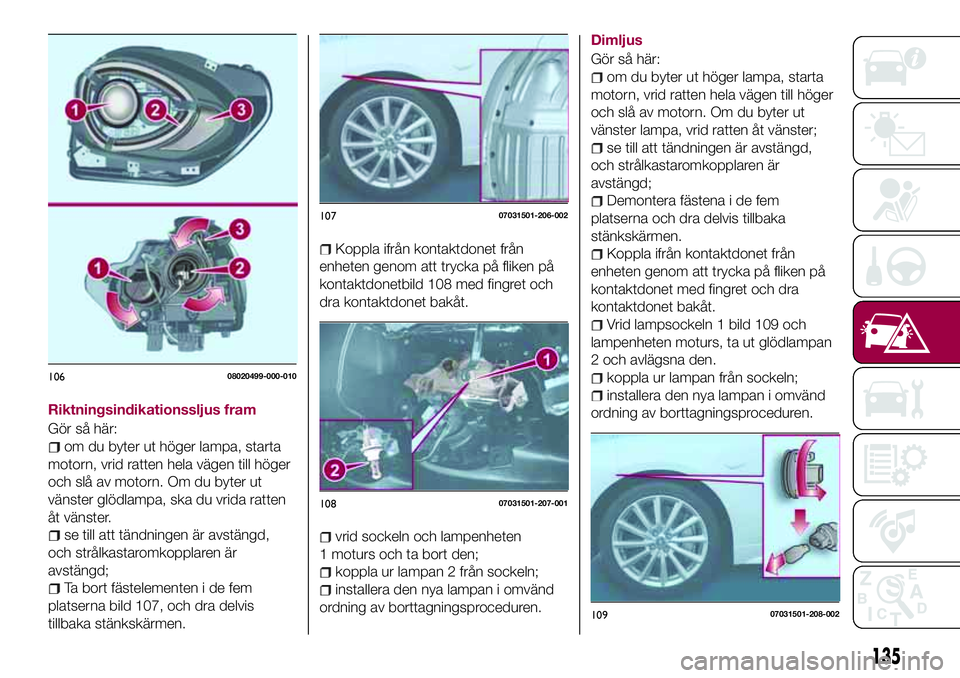

Riktningsindikationssljus fram
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster glödlampa, ska du vrida ratten
åt vänster.
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Ta bort fästelementen i de fem
platserna bild 107, och dra delvis
tillbaka stänkskärmen.
Koppla ifrån kontaktdonet från
enheten genom att trycka på fliken på
kontaktdonetbild 108 med fingret och
dra kontaktdonet bakåt.
vrid sockeln och lampenheten
1 moturs och ta bort den;
koppla ur lampan 2 från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.Dimljus
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Demontera fästena i de fem
platserna och dra delvis tillbaka
stänkskärmen.
Koppla ifrån kontaktdonet från
enheten genom att trycka på fliken på
kontaktdonet med fingret och dra
kontaktdonet bakåt.
Vrid lampsockeln 1 bild 109 och
lampenheten moturs, ta ut glödlampan
2 och avlägsna den.
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
135

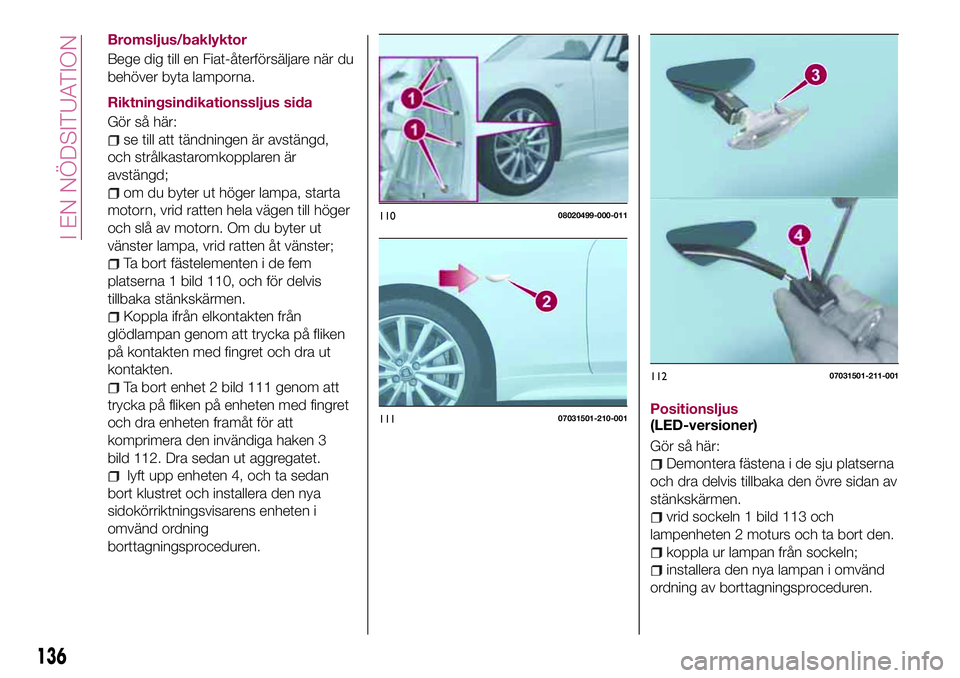

Bromsljus/baklyktor
Bege dig till en Fiat-återförsäljare när du
behöver byta lamporna.
Riktningsindikationssljus sida
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Ta bort fästelementen i de fem
platserna 1 bild 110, och för delvis
tillbaka stänkskärmen.
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Ta bort enhet 2 bild 111 genom att
trycka på fliken på enheten med fingret
och dra enheten framåt för att
komprimera den invändiga haken 3
bild 112. Dra sedan ut aggregatet.
lyft upp enheten 4, och ta sedan
bort klustret och installera den nya
sidokörriktningsvisarens enheten i
omvänd ordning
borttagningsproceduren.Positionsljus
(LED-versioner)
Gör så här:Demontera fästena i de sju platserna
och dra delvis tillbaka den övre sidan av
stänkskärmen.
vrid sockeln 1 bild 113 och
lampenheten 2 moturs och ta bort den.
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
11008020499-000-011
11107031501-210-001
11207031501-211-001
136
I EN NÖDSITUATION

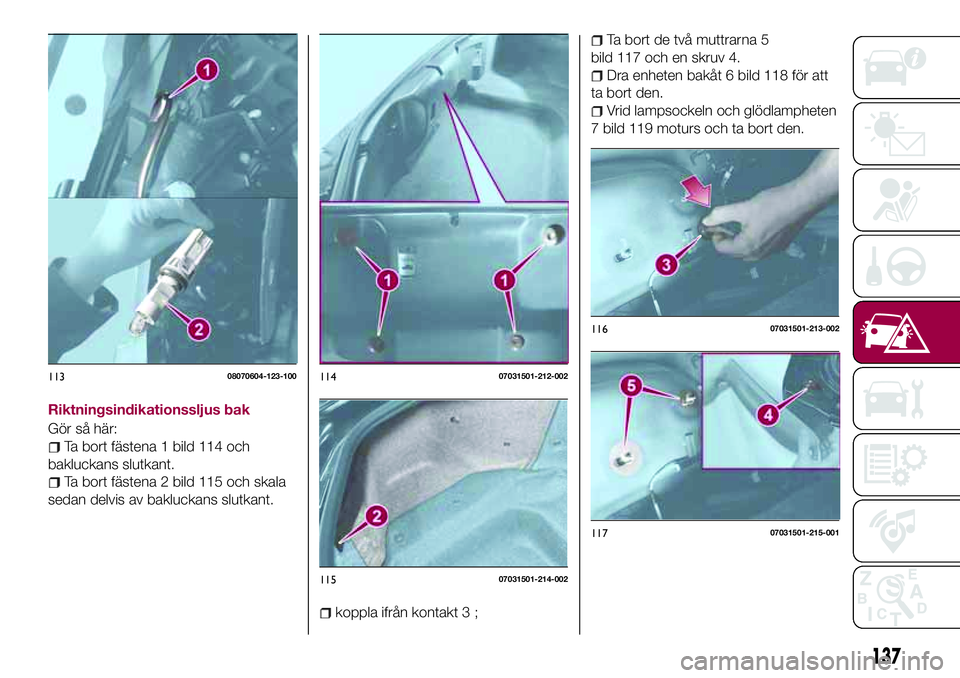

Riktningsindikationssljus bak
Gör så här:
Ta bort fästena 1 bild 114 och
bakluckans slutkant.
Ta bort fästena 2 bild 115 och skala
sedan delvis av bakluckans slutkant.
koppla ifrån kontakt 3 ;
Ta bort de två muttrarna 5
bild 117 och en skruv 4.
Dra enheten bakåt 6 bild 118 för att
ta bort den.
Vrid lampsockeln och glödlampheten
7 bild 119 moturs och ta bort den.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
137

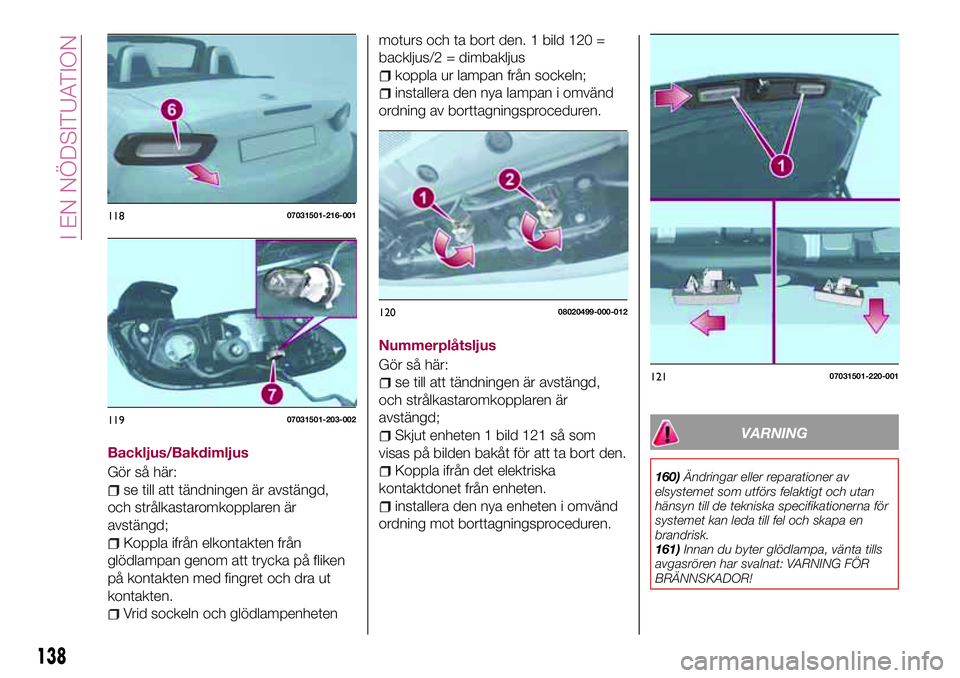

Backljus/Bakdimljus
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Vrid sockeln och glödlampenhetenmoturs och ta bort den. 1 bild 120 =
backljus/2 = dimbakljus
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
Nummerplåtsljus
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Skjut enheten 1 bild 121 så som
visas på bilden bakåt för att ta bort den.
Koppla ifrån det elektriska
kontaktdonet från enheten.
installera den nya enheten i omvänd
ordning mot borttagningsproceduren.
VARNING
160)Ändringar eller reparationer av
elsystemet som utförs felaktigt och utan
hänsyn till de tekniska specifikationerna för
systemet kan leda till fel och skapa en
brandrisk.
161)Innan du byter glödlampa, vänta tills
avgasrören har svalnat: VARNING FÖR
BRÄNNSKADOR!
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
138
I EN NÖDSITUATION
