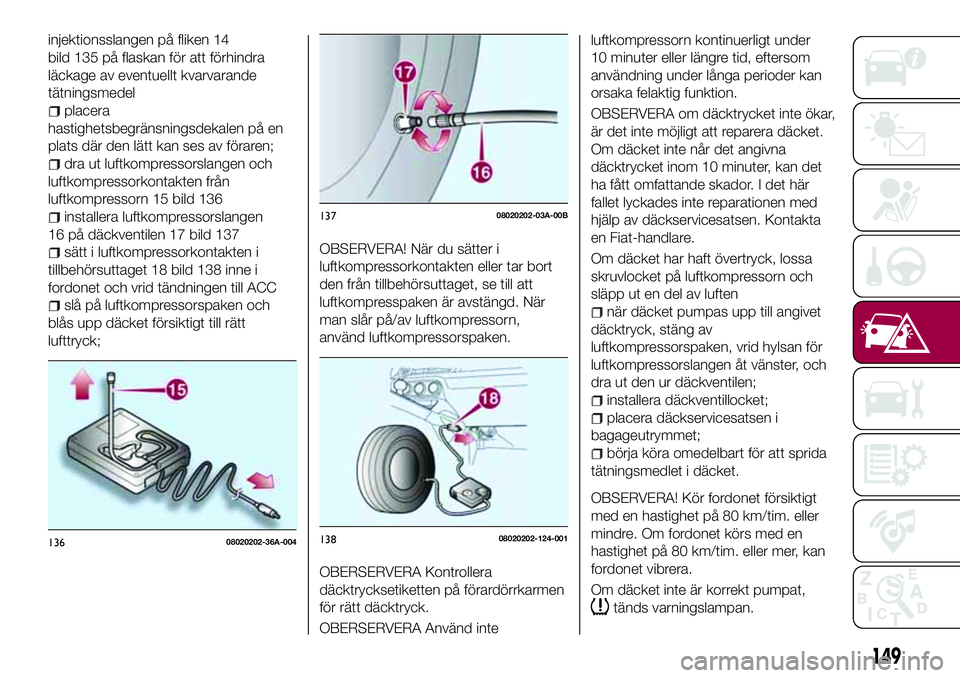

injektionsslangen på fliken 14
bild 135 på flaskan för att förhindra
läckage av eventuellt kvarvarande
tätningsmedel
placera
hastighetsbegränsningsdekalen på en
plats där den lätt kan ses av föraren;
dra ut luftkompressorslangen och
luftkompressorkontakten från
luftkompressorn 15 bild 136
installera luftkompressorslangen
16 på däckventilen 17 bild 137
sätt i luftkompressorkontakten i
tillbehörsuttaget 18 bild 138 inne i
fordonet och vrid tändningen till ACC
slå på luftkompressorspaken och
blås upp däcket försiktigt till rätt
lufttryck;
OBSERVERA! När du sätter i
luftkompressorkontakten eller tar bort
den från tillbehörsuttaget, se till att
luftkompresspaken är avstängd. När
man slår på/av luftkompressorn,
använd luftkompressorspaken.
OBERSERVERA Kontrollera
däcktrycksetiketten på förardörrkarmen
för rätt däcktryck.
OBERSERVERA Använd inteluftkompressorn kontinuerligt under
10 minuter eller längre tid, eftersom
användning under långa perioder kan
orsaka felaktig funktion.
OBSERVERA om däcktrycket inte ökar,
är det inte möjligt att reparera däcket.
Om däcket inte når det angivna
däcktrycket inom 10 minuter, kan det
ha fått omfattande skador. I det här
fallet lyckades inte reparationen med
hjälp av däckservicesatsen. Kontakta
en Fiat-handlare.
Om däcket har haft övertryck, lossa
skruvlocket på luftkompressorn och
släpp ut en del av luften
när däcket pumpas upp till angivet
däcktryck, stäng av
luftkompressorspaken, vrid hylsan för
luftkompressorslangen åt vänster, och
dra ut den ur däckventilen;
installera däckventillocket;
placera däckservicesatsen i
bagageutrymmet;
börja köra omedelbart för att sprida
tätningsmedlet i däcket.
OBSERVERA! Kör fordonet försiktigt
med en hastighet på 80 km/tim. eller
mindre. Om fordonet körs med en
hastighet på 80 km/tim. eller mer, kan
fordonet vibrera.
Om däcket inte är korrekt pumpat,
tänds varningslampan.
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
149

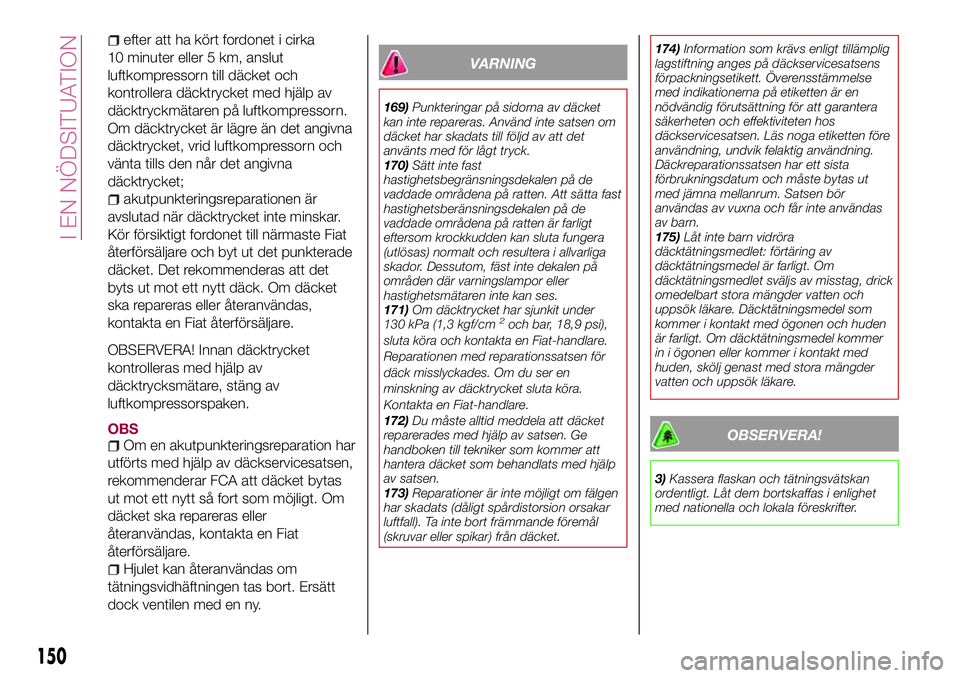

efter att ha kört fordonet i cirka
10 minuter eller 5 km, anslut
luftkompressorn till däcket och
kontrollera däcktrycket med hjälp av
däcktryckmätaren på luftkompressorn.
Om däcktrycket är lägre än det angivna
däcktrycket, vrid luftkompressorn och
vänta tills den når det angivna
däcktrycket;
akutpunkteringsreparationen är
avslutad när däcktrycket inte minskar.
Kör försiktigt fordonet till närmaste Fiat
återförsäljare och byt ut det punkterade
däcket. Det rekommenderas att det
byts ut mot ett nytt däck. Om däcket
ska repareras eller återanvändas,
kontakta en Fiat återförsäljare.
OBSERVERA! Innan däcktrycket
kontrolleras med hjälp av
däcktrycksmätare, stäng av
luftkompressorspaken.
OBSOm en akutpunkteringsreparation har
utförts med hjälp av däckservicesatsen,
rekommenderar FCA att däcket bytas
ut mot ett nytt så fort som möjligt. Om
däcket ska repareras eller
återanvändas, kontakta en Fiat
återförsäljare.
Hjulet kan återanvändas om
tätningsvidhäftningen tas bort. Ersätt
dock ventilen med en ny.
VARNING
169)Punkteringar på sidorna av däcket
kan inte repareras. Använd inte satsen om
däcket har skadats till följd av att det
använts med för lågt tryck.
170)Sätt inte fast
hastighetsbegränsningsdekalen på de
vaddade områdena på ratten. Att sätta fast
hastighetsberänsningsdekalen på de
vaddade områdena på ratten är farligt
eftersom krockkudden kan sluta fungera
(utlösas) normalt och resultera i allvarliga
skador. Dessutom, fäst inte dekalen på
områden där varningslampor eller
hastighetsmätaren inte kan ses.
171)Om däcktrycket har sjunkit under
130 kPa (1,3 kgf/cm
2och bar, 18,9 psi),
sluta köra och kontakta en Fiat-handlare.
Reparationen med reparationssatsen för
däck misslyckades. Om du ser en
minskning av däcktrycket sluta köra.
Kontakta en Fiat-handlare.
172)Du måste alltid meddela att däcket
reparerades med hjälp av satsen. Ge
handboken till tekniker som kommer att
hantera däcket som behandlats med hjälp
av satsen.
173)Reparationer är inte möjligt om fälgen
har skadats (dåligt spårdistorsion orsakar
luftfall). Ta inte bort främmande föremål
(skruvar eller spikar) från däcket.174)Information som krävs enligt tillämplig
lagstiftning anges på däckservicesatsens
förpackningsetikett. Överensstämmelse
med indikationerna på etiketten är en
nödvändig förutsättning för att garantera
säkerheten och effektiviteten hos
däckservicesatsen. Läs noga etiketten före
användning, undvik felaktig användning.
Däckreparationssatsen har ett sista
förbrukningsdatum och måste bytas ut
med jämna mellanrum. Satsen bör
användas av vuxna och får inte användas
av barn.
175)Låt inte barn vidröra
däcktätningsmedlet: förtäring av
däcktätningsmedel är farligt. Om
däcktätningsmedlet sväljs av misstag, drick
omedelbart stora mängder vatten och
uppsök läkare. Däcktätningsmedel som
kommer i kontakt med ögonen och huden
är farligt. Om däcktätningsmedel kommer
in i ögonen eller kommer i kontakt med
huden, skölj genast med stora mängder
vatten och uppsök läkare.
OBSERVERA!
3)Kassera flaskan och tätningsvätskan
ordentligt. Låt dem bortskaffas i enlighet
med nationella och lokala föreskrifter.
150
I EN NÖDSITUATION

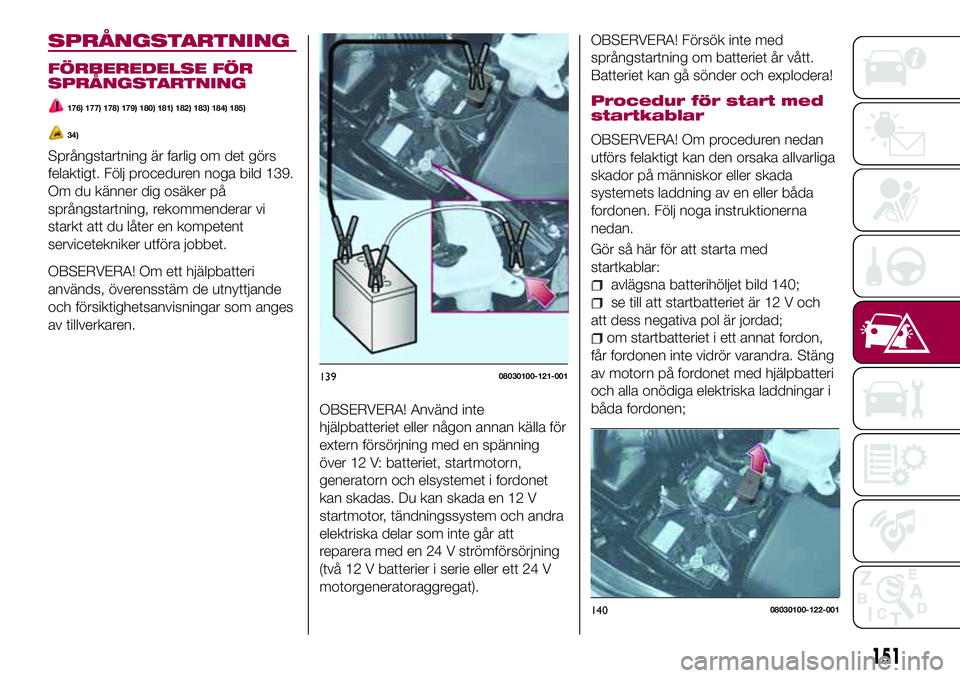

SPRÅNGSTARTNING
FÖRBEREDELSE FÖR
SPRÅNGSTARTNING
176) 177) 178) 179) 180) 181) 182) 183) 184) 185)
34)
Språngstartning är farlig om det görs
felaktigt. Följ proceduren noga bild 139.
Om du känner dig osäker på
språngstartning, rekommenderar vi
starkt att du låter en kompetent
servicetekniker utföra jobbet.
OBSERVERA! Om ett hjälpbatteri
används, överensstäm de utnyttjande
och försiktighetsanvisningar som anges
av tillverkaren.
OBSERVERA! Använd inte
hjälpbatteriet eller någon annan källa för
extern försörjning med en spänning
över 12 V: batteriet, startmotorn,
generatorn och elsystemet i fordonet
kan skadas. Du kan skada en 12 V
startmotor, tändningssystem och andra
elektriska delar som inte går att
reparera med en 24 V strömförsörjning
(två 12 V batterier i serie eller ett 24 V
motorgeneratoraggregat).OBSERVERA! Försök inte med
språngstartning om batteriet år vått.
Batteriet kan gå sönder och explodera!
Procedur för start med
startkablar
OBSERVERA! Om proceduren nedan
utförs felaktigt kan den orsaka allvarliga
skador på människor eller skada
systemets laddning av en eller båda
fordonen. Följ noga instruktionerna
nedan.
Gör så här för att starta med
startkablar:
avlägsna batterihöljet bild 140;
se till att startbatteriet är 12 V och
att dess negativa pol är jordad;
om startbatteriet i ett annat fordon,
får fordonen inte vidrör varandra. Stäng
av motorn på fordonet med hjälpbatteri
och alla onödiga elektriska laddningar i
båda fordonen;
13908030100-121-001
14008030100-122-001
151

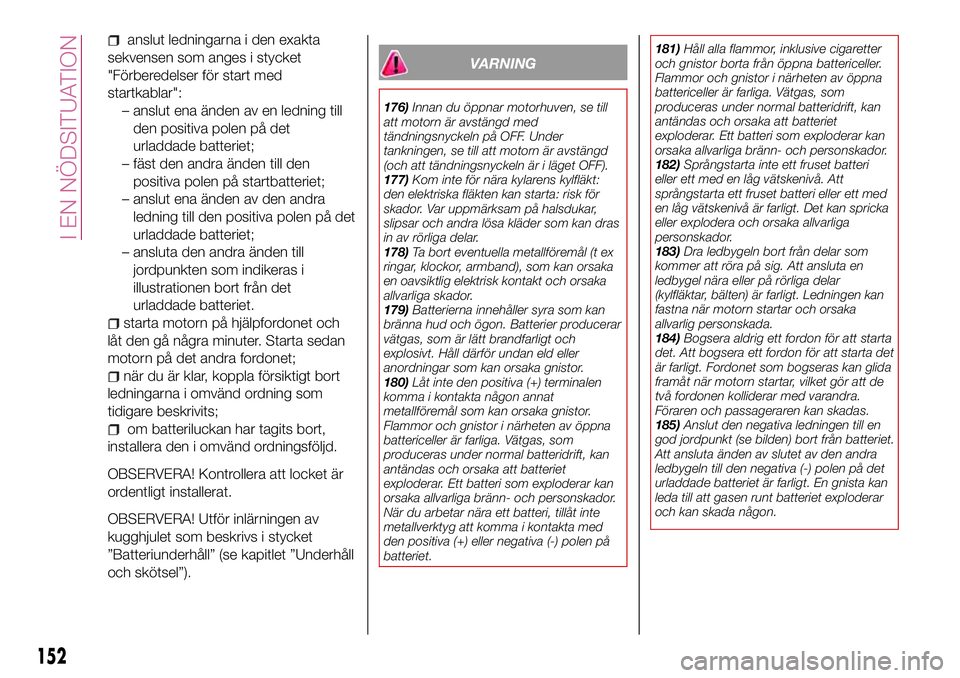

anslut ledningarna i den exakta
sekvensen som anges i stycket
"Förberedelser för start med
startkablar":
– anslut ena änden av en ledning till
den positiva polen på det
urladdade batteriet;
– fäst den andra änden till den
positiva polen på startbatteriet;
– anslut ena änden av den andra
ledning till den positiva polen på det
urladdade batteriet;
– ansluta den andra änden till
jordpunkten som indikeras i
illustrationen bort från det
urladdade batteriet.
starta motorn på hjälpfordonet och
låt den gå några minuter. Starta sedan
motorn på det andra fordonet;
när du är klar, koppla försiktigt bort
ledningarna i omvänd ordning som
tidigare beskrivits;
om batteriluckan har tagits bort,
installera den i omvänd ordningsföljd.
OBSERVERA! Kontrollera att locket är
ordentligt installerat.
OBSERVERA! Utför inlärningen av
kugghjulet som beskrivs i stycket
”Batteriunderhåll” (se kapitlet ”Underhåll
och skötsel”).
VARNING
176)Innan du öppnar motorhuven, se till
att motorn är avstängd med
tändningsnyckeln på OFF. Under
tankningen, se till att motorn är avstängd
(och att tändningsnyckeln är i läget OFF).
177)Kom inte för nära kylarens kylfläkt:
den elektriska fläkten kan starta: risk för
skador. Var uppmärksam på halsdukar,
slipsar och andra lösa kläder som kan dras
in av rörliga delar.
178)Ta bort eventuella metallföremål (t ex
ringar, klockor, armband), som kan orsaka
en oavsiktlig elektrisk kontakt och orsaka
allvarliga skador.
179)Batterierna innehåller syra som kan
bränna hud och ögon. Batterier producerar
vätgas, som är lätt brandfarligt och
explosivt. Håll därför undan eld eller
anordningar som kan orsaka gnistor.
180)Låt inte den positiva (+) terminalen
komma i kontakta någon annat
metallföremål som kan orsaka gnistor.
Flammor och gnistor i närheten av öppna
battericeller är farliga. Vätgas, som
produceras under normal batteridrift, kan
antändas och orsaka att batteriet
exploderar. Ett batteri som exploderar kan
orsaka allvarliga bränn- och personskador.
När du arbetar nära ett batteri, tillåt inte
metallverktyg att komma i kontakta med
den positiva (+) eller negativa (-) polen på
batteriet.181)Håll alla flammor, inklusive cigaretter
och gnistor borta från öppna battericeller.
Flammor och gnistor i närheten av öppna
battericeller är farliga. Vätgas, som
produceras under normal batteridrift, kan
antändas och orsaka att batteriet
exploderar. Ett batteri som exploderar kan
orsaka allvarliga bränn- och personskador.
182)Språngstarta inte ett fruset batteri
eller ett med en låg vätskenivå. Att
språngstarta ett fruset batteri eller ett med
en låg vätskenivå är farligt. Det kan spricka
eller explodera och orsaka allvarliga
personskador.
183)Dra ledbygeln bort från delar som
kommer att röra på sig. Att ansluta en
ledbygel nära eller på rörliga delar
(kylfläktar, bälten) är farligt. Ledningen kan
fastna när motorn startar och orsaka
allvarlig personskada.
184)Bogsera aldrig ett fordon för att starta
det. Att bogsera ett fordon för att starta det
är farligt. Fordonet som bogseras kan glida
framåt när motorn startar, vilket gör att de
två fordonen kolliderar med varandra.
Föraren och passageraren kan skadas.
185)Anslut den negativa ledningen till en
god jordpunkt (se bilden) bort från batteriet.
Att ansluta änden av slutet av den andra
ledbygeln till den negativa (-) polen på det
urladdade batteriet är farligt. En gnista kan
leda till att gasen runt batteriet exploderar
och kan skada någon.
152
I EN NÖDSITUATION

OBSERVERA!

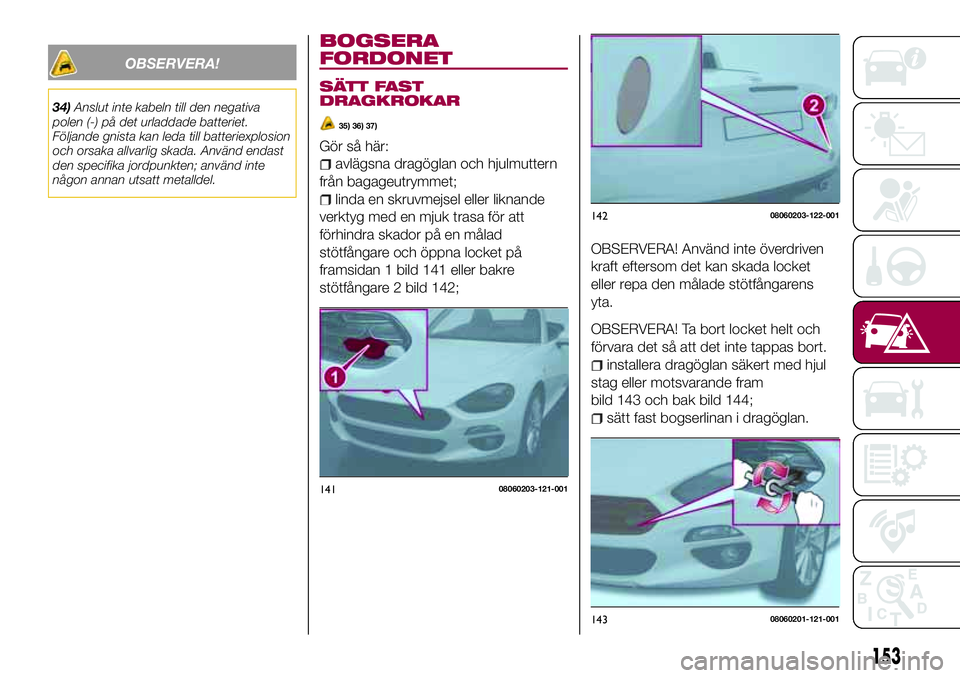

34)Anslut inte kabeln till den negativa
polen (-) på det urladdade batteriet.
Följande gnista kan leda till batteriexplosion
och orsaka allvarlig skada. Använd endast
den specifika jordpunkten; använd inte
någon annan utsatt metalldel.
BOGSERA
FORDONET
SÄTT FAST
DRAGKROKAR
35) 36) 37)
Gör så här:
avlägsna dragöglan och hjulmuttern
från bagageutrymmet;
linda en skruvmejsel eller liknande
verktyg med en mjuk trasa för att
förhindra skador på en målad
stötfångare och öppna locket på
framsidan 1 bild 141 eller bakre
stötfångare 2 bild 142;
OBSERVERA! Använd inte överdriven
kraft eftersom det kan skada locket
eller repa den målade stötfångarens
yta.
OBSERVERA! Ta bort locket helt och
förvara det så att det inte tappas bort.
installera dragöglan säkert med hjul
stag eller motsvarande fram
bild 143 och bak bild 144;
sätt fast bogserlinan i dragöglan.
14108060203-121-001
14208060203-122-001
14308060201-121-001
153

OBS
Var försiktig med att inte skada
dragöglan och dragkrok,
fordonskaross, eller överföringssystem
vid bogsering på följande villkor:
bogsera inte ett fordon som är tyngre
än ditt;
accelerera inte fordonet plötsligt
eftersom det kommer att orsaka ett
allvarligt på dragöglan och dragkrok
eller rep;
sätt inte fast något annat än i
dragöglan och dragkroken.
OBSERVERA! Dragöglan bör användas
i en nödsituation (för att få fordonet ut
ur ett dike eller en snöhög, till exempel).
OBSERVERA! Vid användning av
dragöglor, dra alltid ledningen eller
kedjan i en rak riktning med avseende
på öglan. Använd aldrig en sidokraft.OBSERVERA! Vid bogsering med kedja
eller ledning, linda kedjan eller
ledningen med en mjuk trasa nära
stötfångaren för att undvika skador på
stötfångaren.
OBSERVERA!
35)Innan du börjar bogsering, sätt
tändningsnyckeln i läge OFF.
36)Innan åtdragning av dragkroken, rengör
gänghuset noggrant. Se till att dragkroken
sitter ordentligt fast i gänghuset innan
bogsering av fordonet.
37)De främre och de bakre dragkrokarna
bör användas endast för nödsituationer på
vägen. Det är tillåtet att bogsera fordonet
korta sträckor med hjälp av en lämplig
anordning i enlighet med vägtrafiklagen (en
stel wire), för att flytta fordonet på vägen
med bogseringsredskap eller transport vid
ett fordonshaveri. Dragkrokar FÅR INTE
användas för att bogsera vid sidan av
vägen eller om det finns hinder och/eller för
bogsering med hjälp av rep eller andra icke
stela enheter. Med respekt för ovanstående
villkor måste bogsering ske med två fordon
(en bogserar, den andra blir bogserad) så
mycket som möjligt riktade längs samma
centrumlinje.
NÖDBOGSERING
BOGSERINGSBESKRIVNING
Korrekt lyft och bogsering är nödvändig
för att förhindra skador på fordonet.
Myndighets- och lokala lagar måste
följas.
Ett fordon som bogseras bör vanligtvis
ha sina drivhjul (bakhjulen) utan
markkontakt. Om svåra skador eller
andra förhållanden förhindra detta,
använd hjuldockor.
Vid bogsering då bakhjulen har
markkontakt, lossa parkeringsbromsen.
OBSERVERA! Bogsera inte fordonet i
bakåtriktning om drivhjul har kontakt
med marken. Detta kan orsaka inre
skador på transmissionen.
OBSERVERA! Bogsera inte med
slingtyp utrustning. Detta kan skada dit
fordon. Använd hjullyft för
flatbäddsutrustning.
14408060201-122-001
154

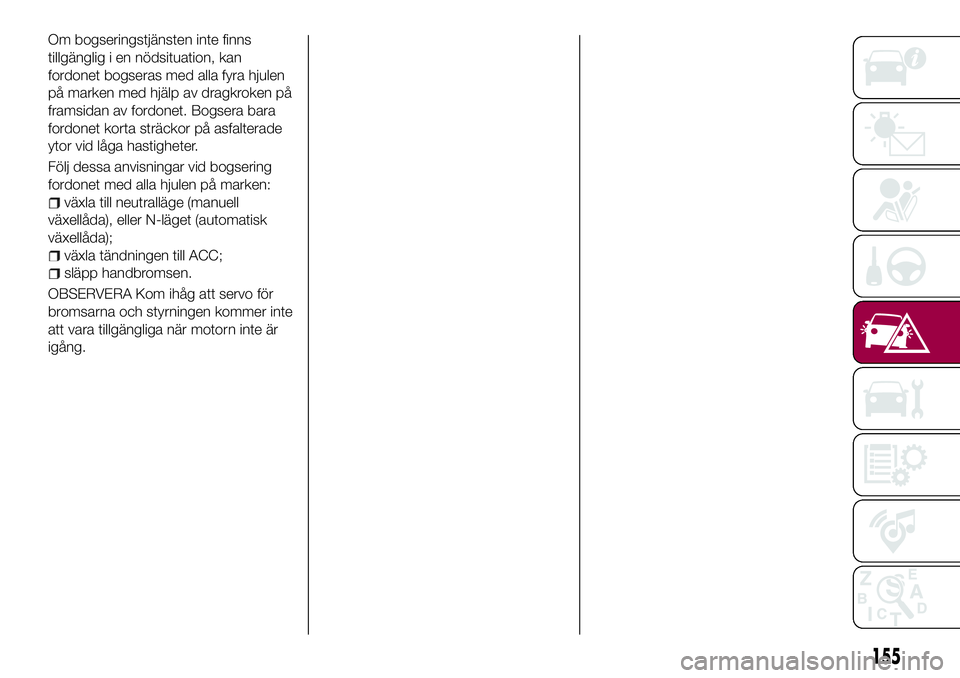

I EN NÖDSITUATION

Om bogseringstjänsten inte finns
tillgänglig i en nödsituation, kan
fordonet bogseras med alla fyra hjulen
på marken med hjälp av dragkroken på
framsidan av fordonet. Bogsera bara
fordonet korta sträckor på asfalterade
ytor vid låga hastigheter.
Följ dessa anvisningar vid bogsering
fordonet med alla hjulen på marken:
växla till neutralläge (manuell
växellåda), eller N-läget (automatisk
växellåda);
växla tändningen till ACC;
släpp handbromsen.
OBSERVERA Kom ihåg att servo för
bromsarna och styrningen kommer inte
att vara tillgängliga när motorn inte är
igång.
155

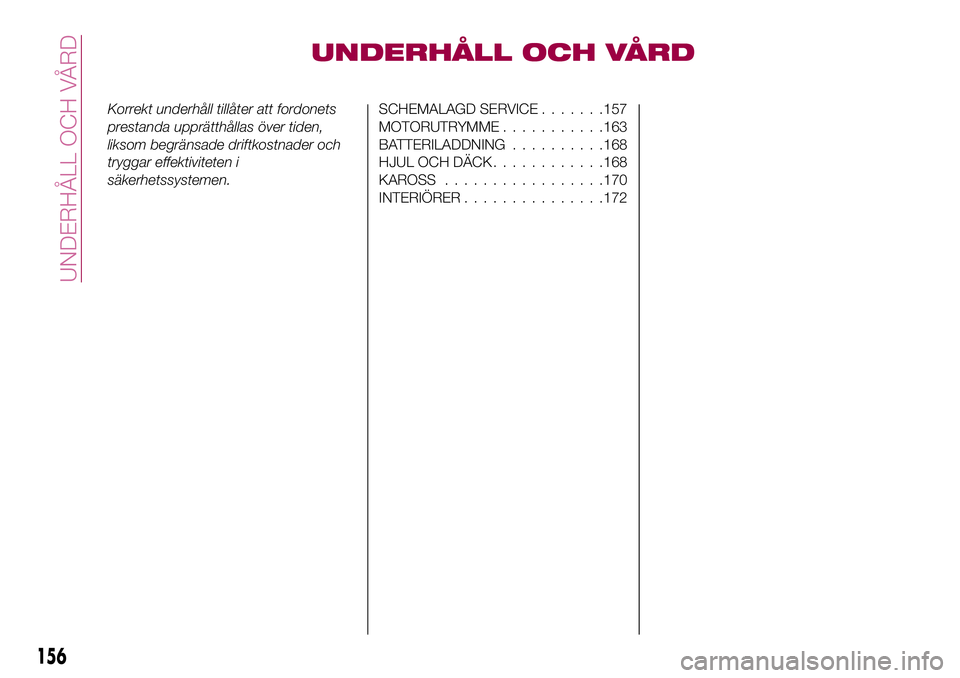

UNDERHÅLL OCH VÅRD
Korrekt underhåll tillåter att fordonets
prestanda upprätthållas över tiden,
liksom begränsade driftkostnader och
tryggar effektiviteten i
säkerhetssystemen.SCHEMALAGD SERVICE.......157
MOTORUTRYMME...........163
BATTERILADDNING..........168
HJUL OCH DÄCK............168
KAROSS.................170
INTERIÖRER...............172
156
UNDERHÅLL OCH VÅRD

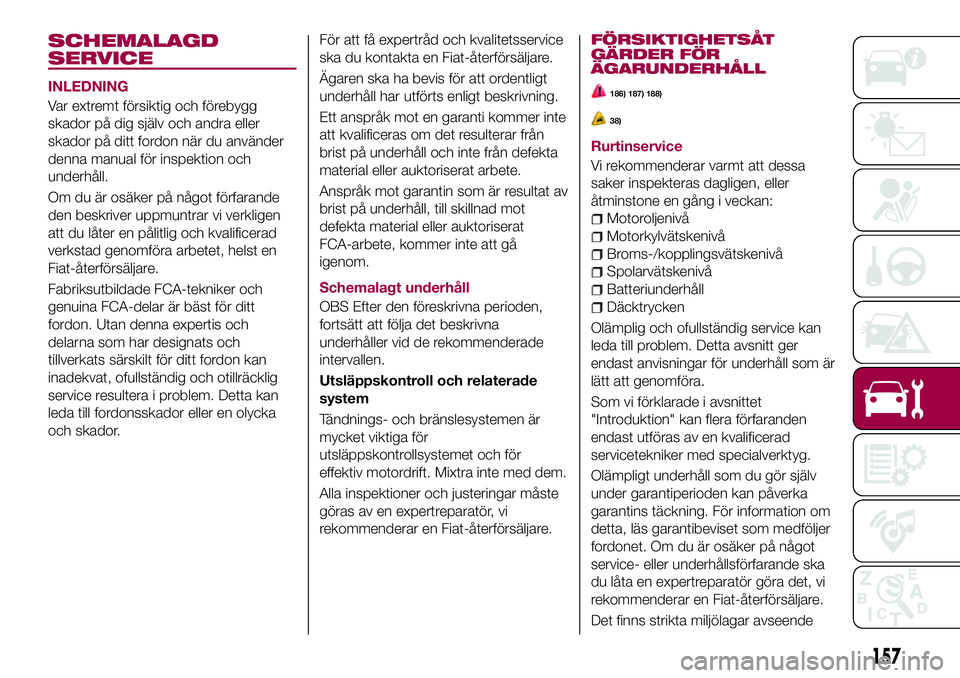

SCHEMALAGD
SERVICE
INLEDNING
Var extremt försiktig och förebygg
skador på dig själv och andra eller
skador på ditt fordon när du använder
denna manual för inspektion och
underhåll.
Om du är osäker på något förfarande
den beskriver uppmuntrar vi verkligen
att du låter en pålitlig och kvalificerad
verkstad genomföra arbetet, helst en
Fiat-återförsäljare.
Fabriksutbildade FCA-tekniker och
genuina FCA-delar är bäst för ditt
fordon. Utan denna expertis och
delarna som har designats och
tillverkats särskilt för ditt fordon kan
inadekvat, ofullständig och otillräcklig
service resultera i problem. Detta kan
leda till fordonsskador eller en olycka
och skador.För att få expertråd och kvalitetsservice
ska du kontakta en Fiat-återförsäljare.
Ägaren ska ha bevis för att ordentligt
underhåll har utförts enligt beskrivning.
Ett anspråk mot en garanti kommer inte
att kvalificeras om det resulterar från
brist på underhåll och inte från defekta
material eller auktoriserat arbete.
Anspråk mot garantin som är resultat av
brist på underhåll, till skillnad mot
defekta material eller auktoriserat
FCA-arbete, kommer inte att gå
igenom.
Schemalagt underhåll
OBS Efter den föreskrivna perioden,
fortsätt att följa det beskrivna
underhåller vid de rekommenderade
intervallen.
Utsläppskontroll och relaterade
system
Tändnings- och bränslesystemen är
mycket viktiga för
utsläppskontrollsystemet och för
effektiv motordrift. Mixtra inte med dem.
Alla inspektioner och justeringar måste
göras av en expertreparatör, vi
rekommenderar en Fiat-återförsäljare.
FÖRSIKTIGHETSÅT
GÄRDER FÖR
ÄGARUNDERHÅLL
186) 187) 188)
38)
Rurtinservice
Vi rekommenderar varmt att dessa
saker inspekteras dagligen, eller
åtminstone en gång i veckan:
Motoroljenivå
Motorkylvätskenivå
Broms-/kopplingsvätskenivå
Spolarvätskenivå
Batteriunderhåll
Däcktrycken
Olämplig och ofullständig service kan
leda till problem. Detta avsnitt ger
endast anvisningar för underhåll som är
lätt att genomföra.
Som vi förklarade i avsnittet
"Introduktion" kan flera förfaranden
endast utföras av en kvalificerad
servicetekniker med specialverktyg.
Olämpligt underhåll som du gör själv
under garantiperioden kan påverka
garantins täckning. För information om
detta, läs garantibeviset som medföljer
fordonet. Om du är osäker på något
service- eller underhållsförfarande ska
du låta en expertreparatör göra det, vi
rekommenderar en Fiat-återförsäljare.
Det finns strikta miljölagar avseende
157

kassering av använd olja och vätskor.
Kassera ditt avfall på rätt sätt och med
miljön i åtanke.
Vi rekommenderar att du anförtror olje-
och vätskebyten till en
Fiat-återförsäljare.
PERIODISKA
KONTROLLER
Varje1 000 kmeller före långa resor
kontrollera och fyll på vid behov:
motorkylvätskenivå;
bromsvätskenivå;
vindrutespolarnas vätskenivå;
däcktryck och tillstånd;
belysningssystemens funktion
(strålkastare, blinkers, varningsblinkers,
etc.);
spolar/torkarsystemets funktion och
positionering/slitage på vindrutans
torkarblad.
Varje 3 000 km,kontrollera och fyll på
vid behov: motoroljenivå.
TÅLIG ANVÄNDNING AV
FORDONET
Om fordonet används under något av
följande förhållanden:
dammiga vägar;
korta, upprepade resor (mindre än
7-8 km) vid
minusutomhustemperaturer;
motorn körs ofta på tomgång eller
man kör långa sträckor vid låga
hastigheter eller långa perioder av
inaktivitet;
följande kontroller måste utföras oftare
än vad som anges i den schemalagda
serviceplanen:
kontrollera skivbroms fram
blockskick och slitage;
kontrollera renheten på motorhuven
och bagageutrymmeslås, renlighet och
smörjning av koppling;
inspektera tillstånd visuellt: motor,
växellåda, transmission, rör och slangar
(avgassystem/bränslesystem/bromsar),
gummielement (damasker/ärmar/
buskar, etc.);
kontrollera batteriladdningen och
batterivätskenivån (elektrolyt);
inspektera tillstånd visuellt för
tillbehörsdrivremmar;
kontrollera och byt motorolja och byt
ut oljefilter vid behov;
kontrollera och byt ut pollenfiltret, om
det behövs;
kontrollera och byt ut luftrenaren, om
det behövs.
158
UNDERHÅLL OCH VÅRD
