FIAT 124 SPIDER 2018 Instructieboek (in Dutch)

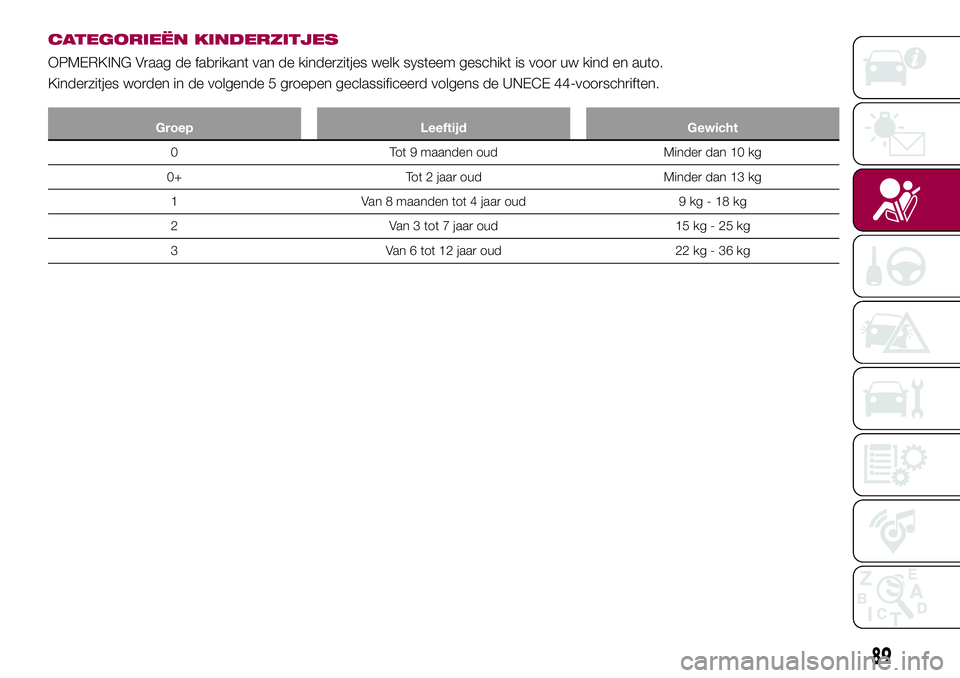

CATEGORIEËN KINDERZITJES
OPMERKING Vraag de fabrikant van de kinderzitjes welk systeem geschikt is voor uw kind en auto.
Kinderzitjes worden in de volgende 5 groepen geclassificeerd volgens de UNECE 44-voorschriften.
Groep Leeftijd Gewicht
0 Tot 9 maanden oud Minder dan 10 kg
0+ Tot 2 jaar oud Minder dan 13 kg
1 Van 8 maanden tot 4 jaar oud 9 kg - 18 kg
2 Van 3 tot 7 jaar oud 15 kg - 25 kg
3 Van 6 tot 12 jaar oud 22 kg - 36 kg
89

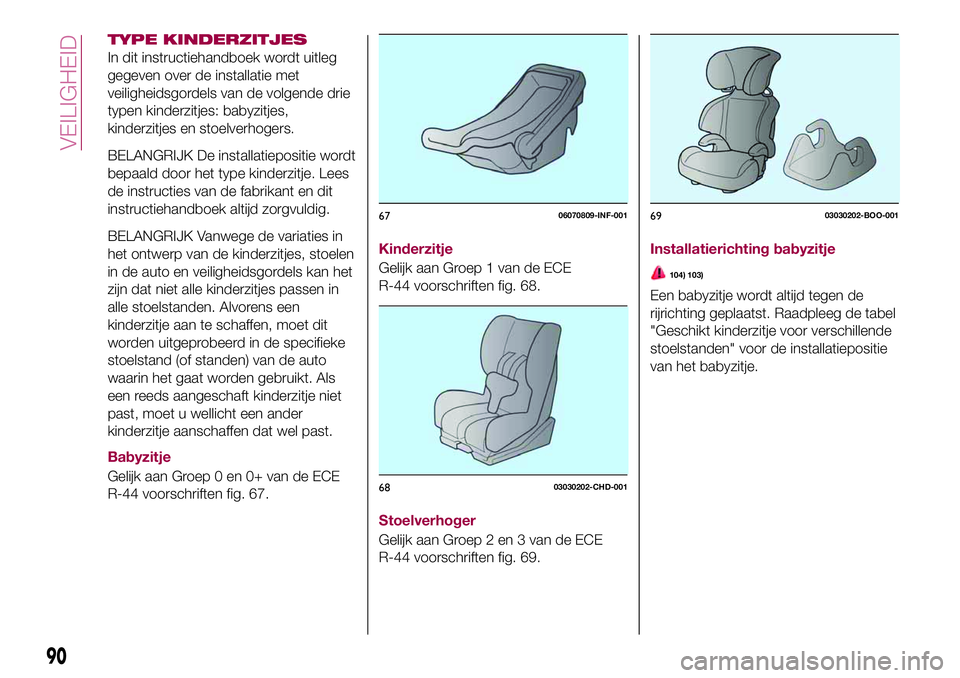

TYPE KINDERZITJES
In dit instructiehandboek wordt uitleg
gegeven over de installatie met
veiligheidsgordels van de volgende drie
typen kinderzitjes: babyzitjes,
kinderzitjes en stoelverhogers.
BELANGRIJK De installatiepositie wordt
bepaald door het type kinderzitje. Lees
de instructies van de fabrikant en dit
instructiehandboek altijd zorgvuldig.
BELANGRIJK Vanwege de variaties in
het ontwerp van de kinderzitjes, stoelen
in de auto en veiligheidsgordels kan het
zijn dat niet alle kinderzitjes passen in
alle stoelstanden. Alvorens een
kinderzitje aan te schaffen, moet dit
worden uitgeprobeerd in de specifieke
stoelstand (of standen) van de auto
waarin het gaat worden gebruikt. Als
een reeds aangeschaft kinderzitje niet
past, moet u wellicht een ander
kinderzitje aanschaffen dat wel past.
Babyzitje
Gelijk aan Groep 0 en 0+ van de ECE
R-44 voorschriften fig. 67.Kinderzitje
Gelijk aan Groep 1 van de ECE
R-44 voorschriften fig. 68.
Stoelverhoger
Gelijk aan Groep 2 en 3 van de ECE
R-44 voorschriften fig. 69.Installatierichting babyzitje
104) 103)
Een babyzitje wordt altijd tegen de
rijrichting geplaatst. Raadpleeg de tabel
"Geschikt kinderzitje voor verschillende
stoelstanden" voor de installatiepositie
van het babyzitje.
6706070809-INF-001
6803030202-CHD-001
6903030202-BOO-001
90
VEILIGHEID

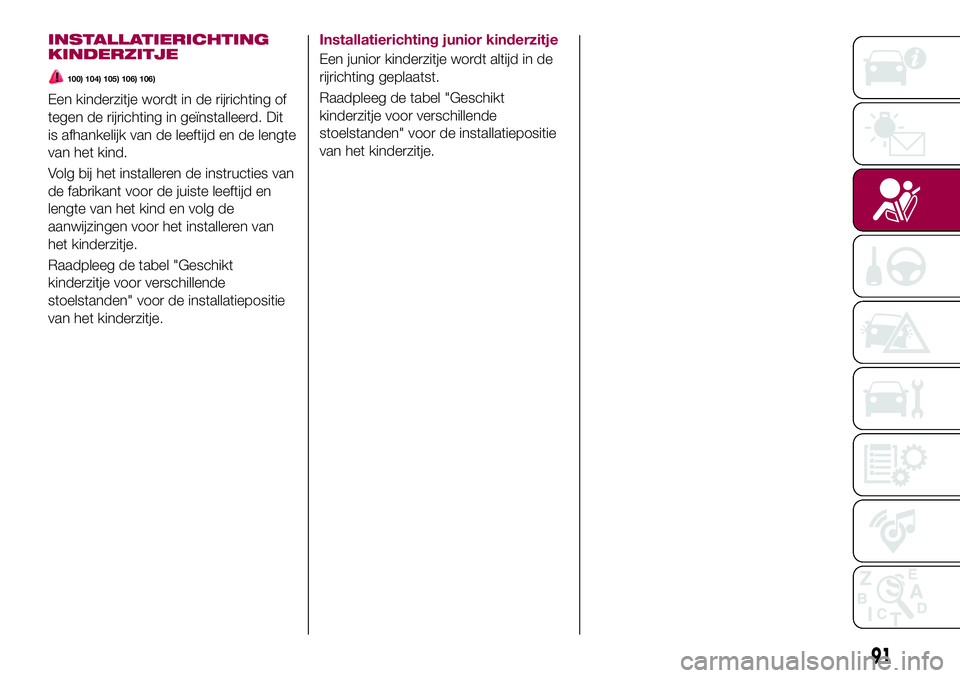

INSTALLATIERICHTING
KINDERZITJE
100) 104) 105) 106) 106)
Een kinderzitje wordt in de rijrichting of
tegen de rijrichting in geïnstalleerd. Dit
is afhankelijk van de leeftijd en de lengte
van het kind.
Volg bij het installeren de instructies van
de fabrikant voor de juiste leeftijd en
lengte van het kind en volg de
aanwijzingen voor het installeren van
het kinderzitje.
Raadpleeg de tabel "Geschikt
kinderzitje voor verschillende
stoelstanden" voor de installatiepositie
van het kinderzitje.Installatierichting junior kinderzitje
Een junior kinderzitje wordt altijd in de
rijrichting geplaatst.
Raadpleeg de tabel "Geschikt
kinderzitje voor verschillende
stoelstanden" voor de installatiepositie
van het kinderzitje.
91

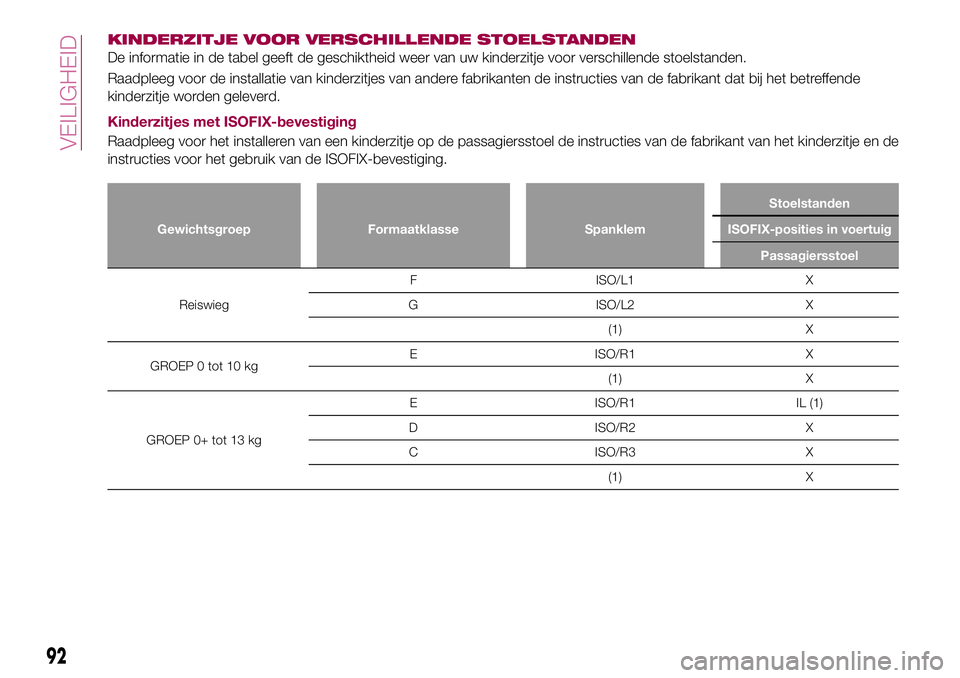

KINDERZITJE VOOR VERSCHILLENDE STOELSTANDEN
De informatie in de tabel geeft de geschiktheid weer van uw kinderzitje voor verschillende stoelstanden.
Raadpleeg voor de installatie van kinderzitjes van andere fabrikanten de instructies van de fabrikant dat bij het betreffende
kinderzitje worden geleverd.
Kinderzitjes met ISOFIX-bevestiging
Raadpleeg voor het installeren van een kinderzitje op de passagiersstoel de instructies van de fabrikant van het kinderzitje en de
instructies voor het gebruik van de ISOFIX-bevestiging.
Gewichtsgroep Formaatklasse SpanklemStoelstanden
ISOFIX-posities in voertuig
Passagiersstoel
ReiswiegF ISO/L1 X
G ISO/L2 X
(1) X
GROEP 0 tot 10 kgE ISO/R1 X
(1) X
GROEP 0+ tot 13 kgE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
92
VEILIGHEID

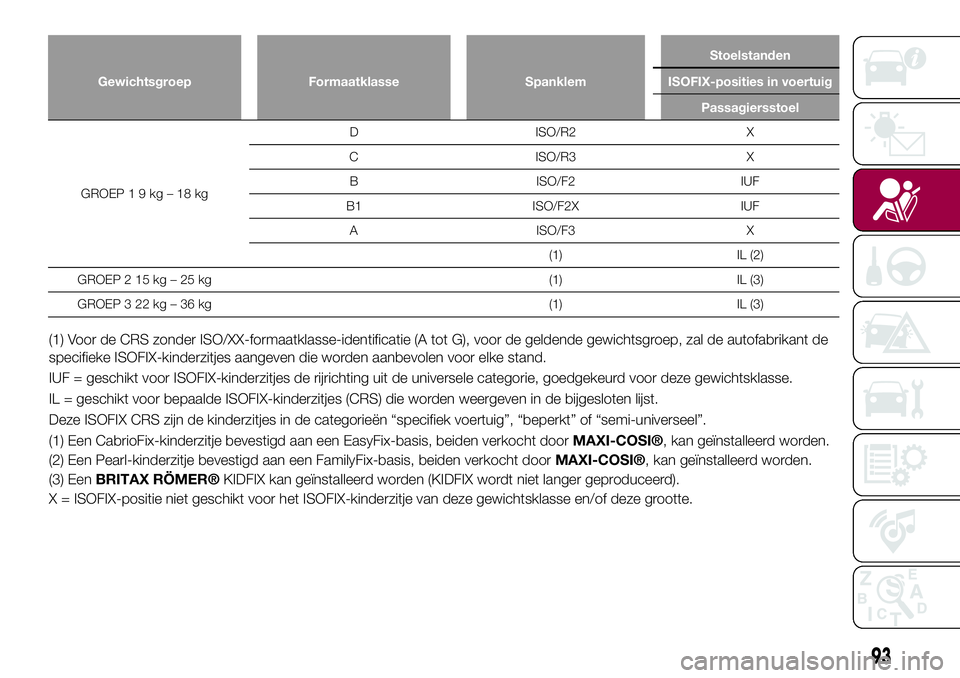

Gewichtsgroep Formaatklasse SpanklemStoelstanden
ISOFIX-posities in voertuig
Passagiersstoel
GROEP19kg–18kgD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
GROEP 2 15 kg – 25 kg (1) IL (3)
GROEP 3 22 kg – 36 kg (1) IL (3)
(1) Voor de CRS zonder ISO/XX-formaatklasse-identificatie (A tot G), voor de geldende gewichtsgroep, zal de autofabrikant de
specifieke ISOFIX-kinderzitjes aangeven die worden aanbevolen voor elke stand.
IUF = geschikt voor ISOFIX-kinderzitjes de rijrichting uit de universele categorie, goedgekeurd voor deze gewichtsklasse.
IL = geschikt voor bepaalde ISOFIX-kinderzitjes (CRS) die worden weergeven in de bijgesloten lijst.
Deze ISOFIX CRS zijn de kinderzitjes in de categorieën “specifiek voertuig”, “beperkt” of “semi-universeel”.
(1) Een CabrioFix-kinderzitje bevestigd aan een EasyFix-basis, beiden verkocht door
MAXI-COSI®, kan geïnstalleerd worden.
(2) Een Pearl-kinderzitje bevestigd aan een FamilyFix-basis, beiden verkocht door
MAXI-COSI®, kan geïnstalleerd worden.
(3) Een
BRITAX RÖMER®KIDFIX kan geïnstalleerd worden (KIDFIX wordt niet langer geproduceerd).
X = ISOFIX-positie niet geschikt voor het ISOFIX-kinderzitje van deze gewichtsklasse en/of deze grootte.
93

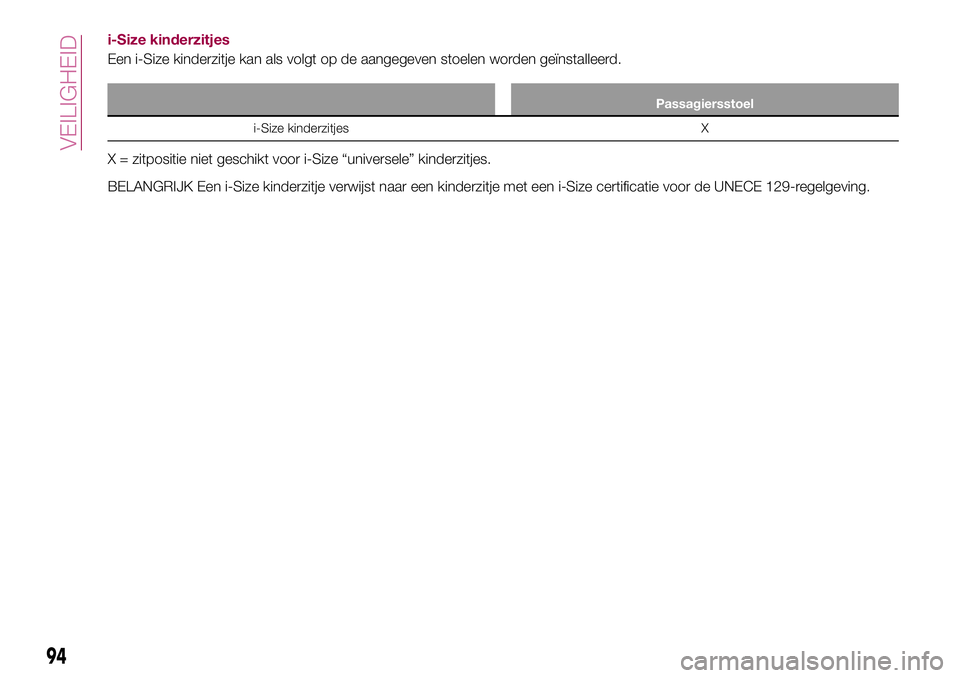

i-Size kinderzitjes
Een i-Size kinderzitje kan als volgt op de aangegeven stoelen worden geïnstalleerd.
Passagiersstoel
i-Size kinderzitjes X
X = zitpositie niet geschikt voor i-Size “universele” kinderzitjes.
BELANGRIJK Een i-Size kinderzitje verwijst naar een kinderzitje met een i-Size certificatie voor de UNECE 129-regelgeving.
94
VEILIGHEID

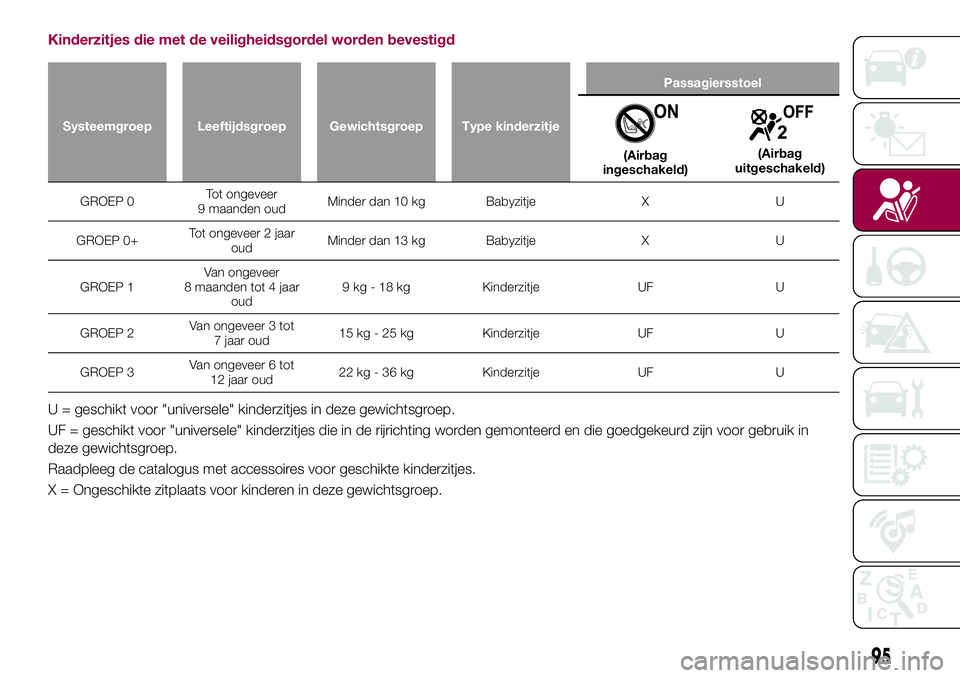

Kinderzitjes die met de veiligheidsgordel worden bevestigd
Systeemgroep Leeftijdsgroep Gewichtsgroep Type kinderzitjePassagiersstoel
(Airbag
ingeschakeld)(Airbag
uitgeschakeld)
GROEP 0Tot ongeveer
9 maanden oudMinder dan 10 kg Babyzitje X U
GROEP 0+Tot ongeveer 2 jaar
oudMinder dan 13 kg Babyzitje X U
GROEP 1Van ongeveer
8 maanden tot 4 jaar
oud9 kg - 18 kg Kinderzitje UF U
GROEP 2Van ongeveer 3 tot
7 jaar oud15 kg - 25 kg Kinderzitje UF U
GROEP 3Van ongeveer 6 tot
12 jaar oud22 kg - 36 kg Kinderzitje UF U
U = geschikt voor "universele" kinderzitjes in deze gewichtsgroep.
UF = geschikt voor "universele" kinderzitjes die in de rijrichting worden gemonteerd en die goedgekeurd zijn voor gebruik in
deze gewichtsgroep.
Raadpleeg de catalogus met accessoires voor geschikte kinderzitjes.
X = Ongeschikte zitplaats voor kinderen in deze gewichtsgroep.
95

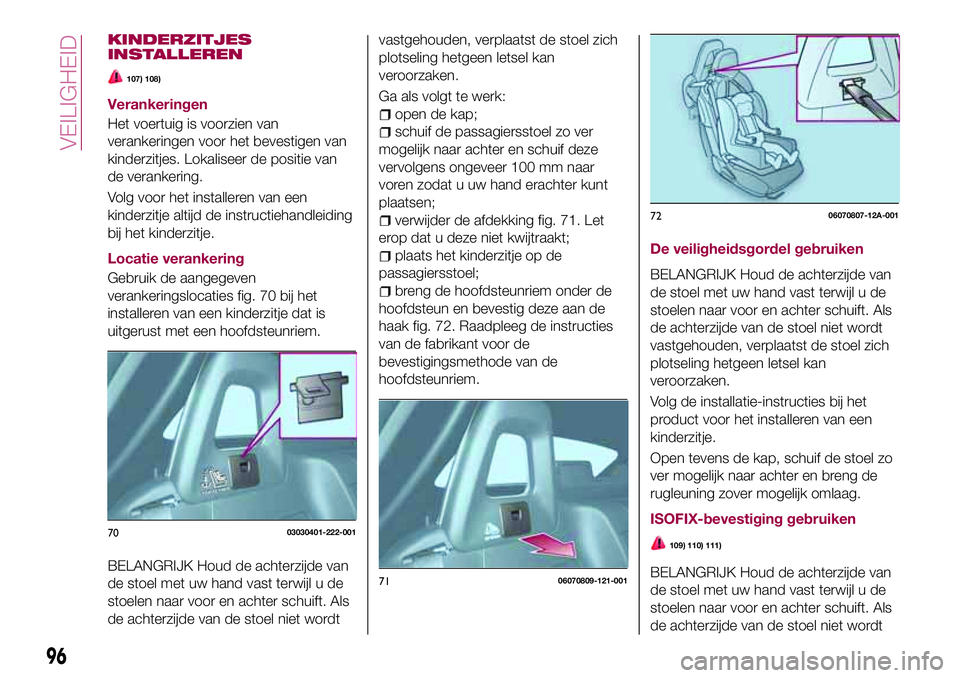

KINDERZITJES
INSTALLEREN
107) 108)
Verankeringen
Het voertuig is voorzien van
verankeringen voor het bevestigen van
kinderzitjes. Lokaliseer de positie van
de verankering.
Volg voor het installeren van een
kinderzitje altijd de instructiehandleiding
bij het kinderzitje.
Locatie verankering
Gebruik de aangegeven
verankeringslocaties fig. 70 bij het
installeren van een kinderzitje dat is
uitgerust met een hoofdsteunriem.
BELANGRIJK Houd de achterzijde van
de stoel met uw hand vast terwijl u de
stoelen naar voor en achter schuift. Als
de achterzijde van de stoel niet wordtvastgehouden, verplaatst de stoel zich
plotseling hetgeen letsel kan
veroorzaken.
Ga als volgt te werk:
open de kap;
schuif de passagiersstoel zo ver
mogelijk naar achter en schuif deze
vervolgens ongeveer 100 mm naar
voren zodat u uw hand erachter kunt
plaatsen;
verwijder de afdekking fig. 71. Let
erop dat u deze niet kwijtraakt;
plaats het kinderzitje op de
passagiersstoel;
breng de hoofdsteunriem onder de
hoofdsteun en bevestig deze aan de
haak fig. 72. Raadpleeg de instructies
van de fabrikant voor de
bevestigingsmethode van de
hoofdsteunriem.De veiligheidsgordel gebruiken
BELANGRIJK Houd de achterzijde van
de stoel met uw hand vast terwijl u de
stoelen naar voor en achter schuift. Als
de achterzijde van de stoel niet wordt
vastgehouden, verplaatst de stoel zich
plotseling hetgeen letsel kan
veroorzaken.
Volg de installatie-instructies bij het
product voor het installeren van een
kinderzitje.
Open tevens de kap, schuif de stoel zo
ver mogelijk naar achter en breng de
rugleuning zover mogelijk omlaag.
ISOFIX-bevestiging gebruiken
109) 110) 111)
BELANGRIJK Houd de achterzijde van
de stoel met uw hand vast terwijl u de
stoelen naar voor en achter schuift. Als
de achterzijde van de stoel niet wordt
7003030401-222-001
7106070809-121-001
7206070807-12A-001
96
VEILIGHEID

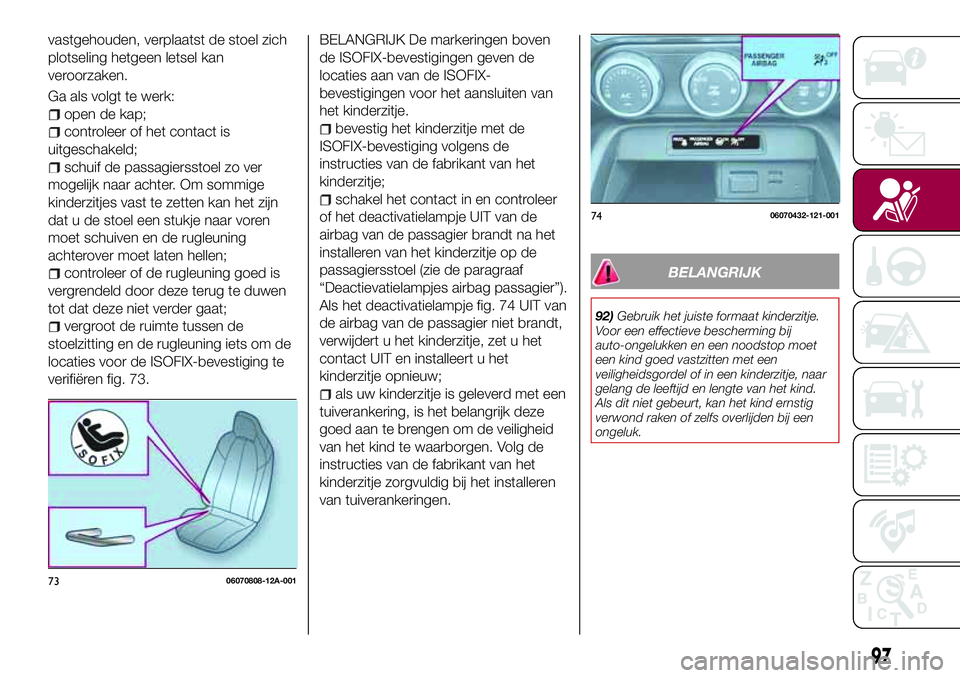

vastgehouden, verplaatst de stoel zich
plotseling hetgeen letsel kan
veroorzaken.
Ga als volgt te werk:
open de kap;
controleer of het contact is
uitgeschakeld;
schuif de passagiersstoel zo ver
mogelijk naar achter. Om sommige
kinderzitjes vast te zetten kan het zijn
dat u de stoel een stukje naar voren
moet schuiven en de rugleuning
achterover moet laten hellen;
controleer of de rugleuning goed is
vergrendeld door deze terug te duwen
tot dat deze niet verder gaat;
vergroot de ruimte tussen de
stoelzitting en de rugleuning iets om de
locaties voor de ISOFIX-bevestiging te
verifiëren fig. 73.
BELANGRIJK De markeringen boven
de ISOFIX-bevestigingen geven de
locaties aan van de ISOFIX-
bevestigingen voor het aansluiten van
het kinderzitje.
bevestig het kinderzitje met de
ISOFIX-bevestiging volgens de
instructies van de fabrikant van het
kinderzitje;
schakel het contact in en controleer
of het deactivatielampje UIT van de
airbag van de passagier brandt na het
installeren van het kinderzitje op de
passagiersstoel (zie de paragraaf
“Deactievatielampjes airbag passagier”).
Als het deactivatielampje fig. 74 UIT van
de airbag van de passagier niet brandt,
verwijdert u het kinderzitje, zet u het
contact UIT en installeert u het
kinderzitje opnieuw;
als uw kinderzitje is geleverd met een
tuiverankering, is het belangrijk deze
goed aan te brengen om de veiligheid
van het kind te waarborgen. Volg de
instructies van de fabrikant van het
kinderzitje zorgvuldig bij het installeren
van tuiverankeringen.
BELANGRIJK
92)Gebruik het juiste formaat kinderzitje.
Voor een effectieve bescherming bij
auto-ongelukken en een noodstop moet
een kind goed vastzitten met een
veiligheidsgordel of in een kinderzitje, naar
gelang de leeftijd en lengte van het kind.
Als dit niet gebeurt, kan het kind ernstig
verwond raken of zelfs overlijden bij een
ongeluk.
7306070808-12A-001
7406070432-121-001
97

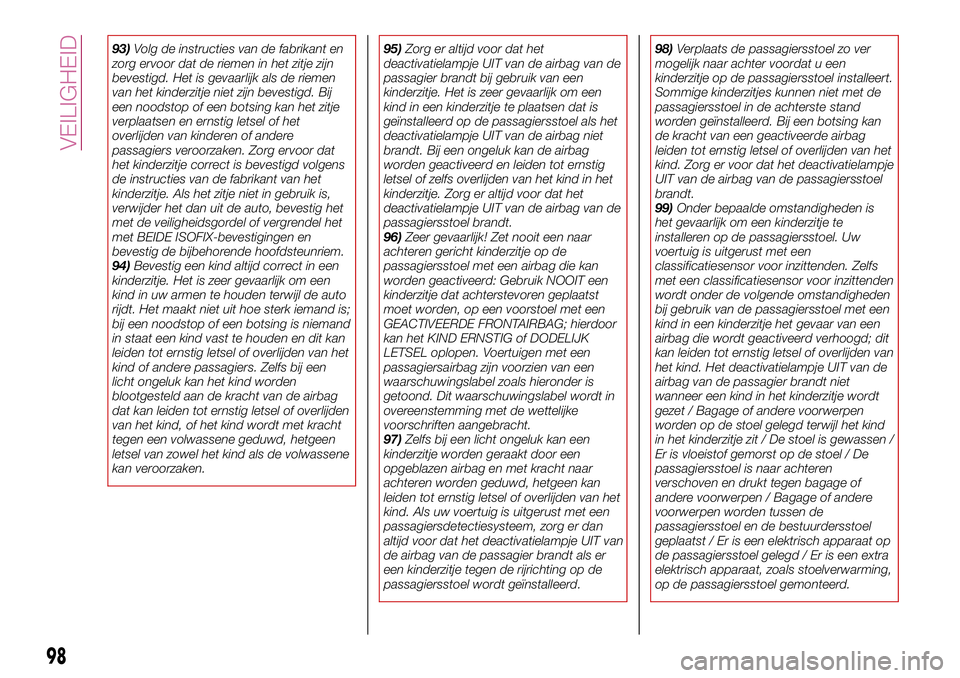

93)Volg de instructies van de fabrikant en
zorg ervoor dat de riemen in het zitje zijn
bevestigd. Het is gevaarlijk als de riemen
van het kinderzitje niet zijn bevestigd. Bij
een noodstop of een botsing kan het zitje
verplaatsen en ernstig letsel of het
overlijden van kinderen of andere
passagiers veroorzaken. Zorg ervoor dat
het kinderzitje correct is bevestigd volgens
de instructies van de fabrikant van het
kinderzitje. Als het zitje niet in gebruik is,
verwijder het dan uit de auto, bevestig het
met de veiligheidsgordel of vergrendel het
met BEIDE ISOFIX-bevestigingen en
bevestig de bijbehorende hoofdsteunriem.
94)Bevestig een kind altijd correct in een
kinderzitje. Het is zeer gevaarlijk om een
kind in uw armen te houden terwijl de auto
rijdt. Het maakt niet uit hoe sterk iemand is;
bij een noodstop of een botsing is niemand
in staat een kind vast te houden en dit kan
leiden tot ernstig letsel of overlijden van het
kind of andere passagiers. Zelfs bij een
licht ongeluk kan het kind worden
blootgesteld aan de kracht van de airbag
dat kan leiden tot ernstig letsel of overlijden
van het kind, of het kind wordt met kracht
tegen een volwassene geduwd, hetgeen
letsel van zowel het kind als de volwassene
kan veroorzaken.95)Zorg er altijd voor dat het
deactivatielampje UIT van de airbag van de
passagier brandt bij gebruik van een
kinderzitje. Het is zeer gevaarlijk om een
kind in een kinderzitje te plaatsen dat is
geïnstalleerd op de passagiersstoel als het
deactivatielampje UIT van de airbag niet
brandt. Bij een ongeluk kan de airbag
worden geactiveerd en leiden tot ernstig
letsel of zelfs overlijden van het kind in het
kinderzitje. Zorg er altijd voor dat het
deactivatielampje UIT van de airbag van de
passagiersstoel brandt.
96)Zeer gevaarlijk! Zet nooit een naar
achteren gericht kinderzitje op de
passagiersstoel met een airbag die kan
worden geactiveerd: Gebruik NOOIT een
kinderzitje dat achterstevoren geplaatst
moet worden, op een voorstoel met een
GEACTIVEERDE FRONTAIRBAG; hierdoor
kan het KIND ERNSTIG of DODELIJK
LETSEL oplopen. Voertuigen met een
passagiersairbag zijn voorzien van een
waarschuwingslabel zoals hieronder is
getoond. Dit waarschuwingslabel wordt in
overeenstemming met de wettelijke
voorschriften aangebracht.
97)Zelfs bij een licht ongeluk kan een
kinderzitje worden geraakt door een
opgeblazen airbag en met kracht naar
achteren worden geduwd, hetgeen kan
leiden tot ernstig letsel of overlijden van het
kind. Als uw voertuig is uitgerust met een
passagiersdetectiesysteem, zorg er dan
altijd voor dat het deactivatielampje UIT van
de airbag van de passagier brandt als er
een kinderzitje tegen de rijrichting op de
passagiersstoel wordt geïnstalleerd.98)Verplaats de passagiersstoel zo ver
mogelijk naar achter voordat u een
kinderzitje op de passagiersstoel installeert.
Sommige kinderzitjes kunnen niet met de
passagiersstoel in de achterste stand
worden geïnstalleerd. Bij een botsing kan
de kracht van een geactiveerde airbag
leiden tot ernstig letsel of overlijden van het
kind. Zorg er voor dat het deactivatielampje
UIT van de airbag van de passagiersstoel
brandt.
99)Onder bepaalde omstandigheden is
het gevaarlijk om een kinderzitje te
installeren op de passagiersstoel. Uw
voertuig is uitgerust met een
classificatiesensor voor inzittenden. Zelfs
met een classificatiesensor voor inzittenden
wordt onder de volgende omstandigheden
bij gebruik van de passagiersstoel met een
kind in een kinderzitje het gevaar van een
airbag die wordt geactiveerd verhoogd; dit
kan leiden tot ernstig letsel of overlijden van
het kind. Het deactivatielampje UIT van de
airbag van de passagier brandt niet
wanneer een kind in het kinderzitje wordt
gezet / Bagage of andere voorwerpen
worden op de stoel gelegd terwijl het kind
in het kinderzitje zit / De stoel is gewassen /
Er is vloeistof gemorst op de stoel / De
passagiersstoel is naar achteren
verschoven en drukt tegen bagage of
andere voorwerpen / Bagage of andere
voorwerpen worden tussen de
passagiersstoel en de bestuurdersstoel
geplaatst / Er is een elektrisch apparaat op
de passagiersstoel gelegd / Er is een extra
elektrisch apparaat, zoals stoelverwarming,
op de passagiersstoel gemonteerd.
98
VEILIGHEID
