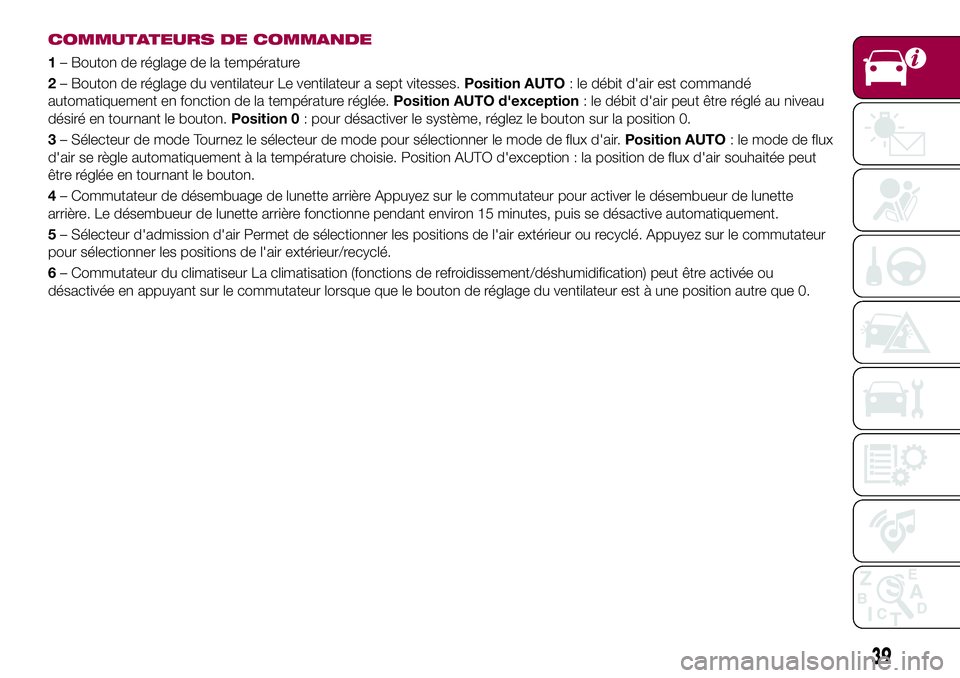

COMMUTATEURS DE COMMANDE
1– Bouton de réglage de la température
2– Bouton de réglage du ventilateur Le ventilateur a sept vitesses.Position AUTO: le débit d'air est commandé
automatiquement en fonction de la température réglée.Position AUTO d'exception: le débit d'air peut être réglé au niveau
désiré en tournant le bouton.Position 0: pour désactiver le système, réglez le bouton sur la position 0.
3– Sélecteur de mode Tournez le sélecteur de mode pour sélectionner le mode de flux d'air.Position AUTO: le mode de flux
d'air se règle automatiquement à la température choisie. Position AUTO d'exception : la position de flux d'air souhaitée peut
être réglée en tournant le bouton.
4– Commutateur de désembuage de lunette arrière Appuyez sur le commutateur pour activer le désembueur de lunette
arrière. Le désembueur de lunette arrière fonctionne pendant environ 15 minutes, puis se désactive automatiquement.
5– Sélecteur d'admission d'air Permet de sélectionner les positions de l'air extérieur ou recyclé. Appuyez sur le commutateur
pour sélectionner les positions de l'air extérieur/recyclé.
6– Commutateur du climatiseur La climatisation (fonctions de refroidissement/déshumidification) peut être activée ou
désactivée en appuyant sur le commutateur lorsque que le bouton de réglage du ventilateur est à une position autre que 0.
39

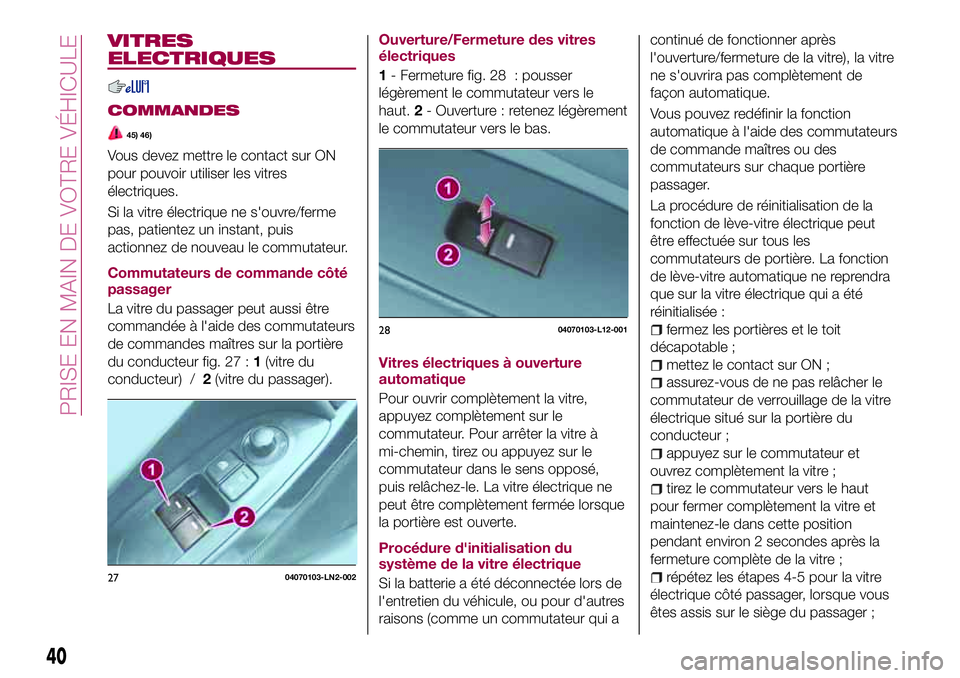

VITRES
ELECTRIQUES
COMMANDES
45) 46)
Vous devez mettre le contact sur ON
pour pouvoir utiliser les vitres
électriques.
Si la vitre électrique ne s'ouvre/ferme
pas, patientez un instant, puis
actionnez de nouveau le commutateur.
Commutateurs de commande côté
passager
La vitre du passager peut aussi être
commandée à l'aide des commutateurs
de commandes maîtres sur la portière
du conducteur fig. 27 :1(vitre du
conducteur) /2(vitre du passager).Ouverture/Fermeture des vitres
électriques
1- Fermeture fig. 28 : pousser
légèrement le commutateur vers le
haut.2- Ouverture : retenez légèrement
le commutateur vers le bas.
Vitres électriques à ouverture
automatique
Pour ouvrir complètement la vitre,
appuyez complètement sur le
commutateur. Pour arrêter la vitre à
mi-chemin, tirez ou appuyez sur le
commutateur dans le sens opposé,
puis relâchez-le. La vitre électrique ne
peut être complètement fermée lorsque
la portière est ouverte.
Procédure d'initialisation du
système de la vitre électrique
Si la batterie a été déconnectée lors de
l'entretien du véhicule, ou pour d'autres
raisons (comme un commutateur qui acontinué de fonctionner après
l'ouverture/fermeture de la vitre), la vitre
ne s'ouvrira pas complètement de
façon automatique.
Vous pouvez redéfinir la fonction
automatique à l'aide des commutateurs
de commande maîtres ou des
commutateurs sur chaque portière
passager.
La procédure de réinitialisation de la
fonction de lève-vitre électrique peut
être effectuée sur tous les
commutateurs de portière. La fonction
de lève-vitre automatique ne reprendra
que sur la vitre électrique qui a été
réinitialisée :
fermez les portières et le toit
décapotable ;
mettez le contact sur ON ;
assurez-vous de ne pas relâcher le
commutateur de verrouillage de la vitre
électrique situé sur la portière du
conducteur ;
appuyez sur le commutateur et
ouvrez complètement la vitre ;
tirez le commutateur vers le haut
pour fermer complètement la vitre et
maintenez-le dans cette position
pendant environ 2 secondes après la
fermeture complète de la vitre ;
répétez les étapes 4-5 pour la vitre
électrique côté passager, lorsque vous
êtes assis sur le siège du passager ;2704070103-LN2-002
2804070103-L12-001
40
PRISE EN MAIN DE VOTRE VÉHICULE

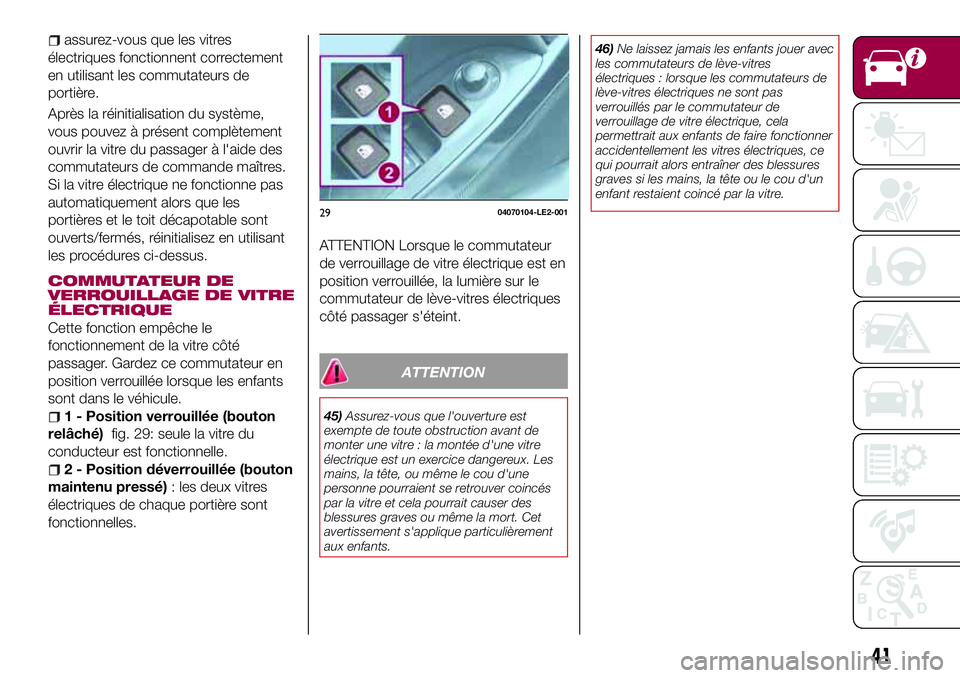

assurez-vous que les vitres
électriques fonctionnent correctement
en utilisant les commutateurs de
portière.
Après la réinitialisation du système,
vous pouvez à présent complètement
ouvrir la vitre du passager à l'aide des
commutateurs de commande maîtres.
Si la vitre électrique ne fonctionne pas
automatiquement alors que les
portières et le toit décapotable sont
ouverts/fermés, réinitialisez en utilisant
les procédures ci-dessus.
COMMUTATEUR DE
VERROUILLAGE DE VITRE
ÉLECTRIQUE
Cette fonction empêche le
fonctionnement de la vitre côté
passager. Gardez ce commutateur en
position verrouillée lorsque les enfants
sont dans le véhicule.
1 - Position verrouillée (bouton
relâché)fig. 29: seule la vitre du
conducteur est fonctionnelle.
2 - Position déverrouillée (bouton
maintenu pressé): les deux vitres
électriques de chaque portière sont
fonctionnelles.
ATTENTION Lorsque le commutateur
de verrouillage de vitre électrique est en
position verrouillée, la lumière sur le
commutateur de lève-vitres électriques
côté passager s'éteint.
ATTENTION
45)Assurez-vous que l'ouverture est
exempte de toute obstruction avant de
monter une vitre : la montée d'une vitre
électrique est un exercice dangereux. Les
mains, la tête, ou même le cou d'une
personne pourraient se retrouver coincés
par la vitre et cela pourrait causer des
blessures graves ou même la mort. Cet
avertissement s'applique particulièrement
aux enfants.46)Ne laissez jamais les enfants jouer avec
les commutateurs de lève-vitres
électriques : lorsque les commutateurs de
lève-vitres électriques ne sont pas
verrouillés par le commutateur de
verrouillage de vitre électrique, cela
permettrait aux enfants de faire fonctionner
accidentellement les vitres électriques, ce
qui pourrait alors entraîner des blessures
graves si les mains, la tête ou le cou d'un
enfant restaient coincé par la vitre.
2904070104-LE2-001
41

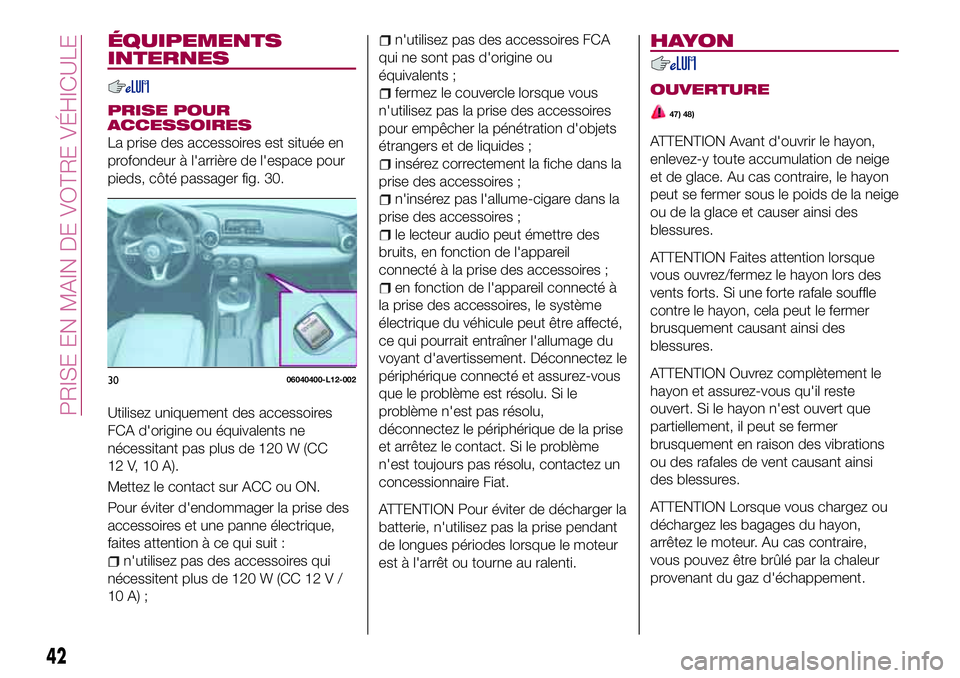

ÉQUIPEMENTS
INTERNES
PRISE POUR
ACCESSOIRES
La prise des accessoires est située en
profondeur à l'arrière de l'espace pour
pieds, côté passager fig. 30.
Utilisez uniquement des accessoires
FCA d'origine ou équivalents ne
nécessitant pas plus de 120 W (CC
12 V, 10 A).
Mettez le contact sur ACC ou ON.
Pour éviter d'endommager la prise des
accessoires et une panne électrique,
faites attention à ce qui suit :
n'utilisez pas des accessoires qui
nécessitent plus de 120 W (CC 12 V /
10 A) ;
n'utilisez pas des accessoires FCA
qui ne sont pas d'origine ou
équivalents ;
fermez le couvercle lorsque vous
n'utilisez pas la prise des accessoires
pour empêcher la pénétration d'objets
étrangers et de liquides ;
insérez correctement la fiche dans la
prise des accessoires ;
n'insérez pas l'allume-cigare dans la
prise des accessoires ;
le lecteur audio peut émettre des
bruits, en fonction de l'appareil
connecté à la prise des accessoires ;
en fonction de l'appareil connecté à
la prise des accessoires, le système
électrique du véhicule peut être affecté,
ce qui pourrait entraîner l'allumage du
voyant d'avertissement. Déconnectez le
périphérique connecté et assurez-vous
que le problème est résolu. Si le
problème n'est pas résolu,
déconnectez le périphérique de la prise
et arrêtez le contact. Si le problème
n'est toujours pas résolu, contactez un
concessionnaire Fiat.
ATTENTION Pour éviter de décharger la
batterie, n'utilisez pas la prise pendant
de longues périodes lorsque le moteur
est à l'arrêt ou tourne au ralenti.
HAYON
OUVERTURE
47) 48)
ATTENTION Avant d'ouvrir le hayon,
enlevez-y toute accumulation de neige
et de glace. Au cas contraire, le hayon
peut se fermer sous le poids de la neige
ou de la glace et causer ainsi des
blessures.
ATTENTION Faites attention lorsque
vous ouvrez/fermez le hayon lors des
vents forts. Si une forte rafale souffle
contre le hayon, cela peut le fermer
brusquement causant ainsi des
blessures.
ATTENTION Ouvrez complètement le
hayon et assurez-vous qu'il reste
ouvert. Si le hayon n'est ouvert que
partiellement, il peut se fermer
brusquement en raison des vibrations
ou des rafales de vent causant ainsi
des blessures.
ATTENTION Lorsque vous chargez ou
déchargez les bagages du hayon,
arrêtez le moteur. Au cas contraire,
vous pouvez être brûlé par la chaleur
provenant du gaz d'échappement.
3006040400-L12-002
42
PRISE EN MAIN DE VOTRE VÉHICULE

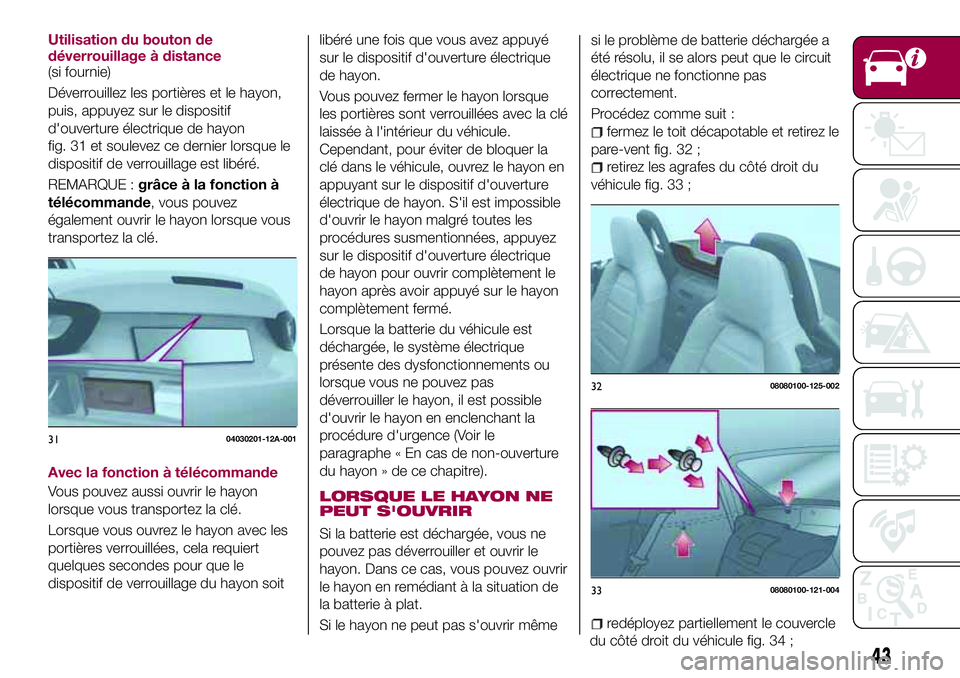

Utilisation du bouton de
déverrouillage à distance
(si fournie)
Déverrouillez les portières et le hayon,
puis, appuyez sur le dispositif
d'ouverture électrique de hayon
fig. 31 et soulevez ce dernier lorsque le
dispositif de verrouillage est libéré.
REMARQUE :grâce à la fonction à
télécommande, vous pouvez
également ouvrir le hayon lorsque vous
transportez la clé.
Avec la fonction à télécommande
Vous pouvez aussi ouvrir le hayon
lorsque vous transportez la clé.
Lorsque vous ouvrez le hayon avec les
portières verrouillées, cela requiert
quelques secondes pour que le
dispositif de verrouillage du hayon soitlibéré une fois que vous avez appuyé
sur le dispositif d'ouverture électrique
de hayon.
Vous pouvez fermer le hayon lorsque
les portières sont verrouillées avec la clé
laissée à l'intérieur du véhicule.
Cependant, pour éviter de bloquer la
clé dans le véhicule, ouvrez le hayon en
appuyant sur le dispositif d'ouverture
électrique de hayon. S'il est impossible
d'ouvrir le hayon malgré toutes les
procédures susmentionnées, appuyez
sur le dispositif d'ouverture électrique
de hayon pour ouvrir complètement le
hayon après avoir appuyé sur le hayon
complètement fermé.
Lorsque la batterie du véhicule est
déchargée, le système électrique
présente des dysfonctionnements ou
lorsque vous ne pouvez pas
déverrouiller le hayon, il est possible
d'ouvrir le hayon en enclenchant la
procédure d'urgence (Voir le
paragraphe « En cas de non-ouverture
du hayon » de ce chapitre).
LORSQUE LE HAYON NE
PEUT S'OUVRIR
Si la batterie est déchargée, vous ne
pouvez pas déverrouiller et ouvrir le
hayon. Dans ce cas, vous pouvez ouvrir
le hayon en remédiant à la situation de
la batterie à plat.
Si le hayon ne peut pas s'ouvrir mêmesi le problème de batterie déchargée a
été résolu, il se alors peut que le circuit
électrique ne fonctionne pas
correctement.
Procédez comme suit :
fermez le toit décapotable et retirez le
pare-vent fig. 32 ;
retirez les agrafes du côté droit du
véhicule fig. 33 ;
redéployez partiellement le couvercle
3104030201-12A-001
3208080100-125-002
3308080100-121-004
43

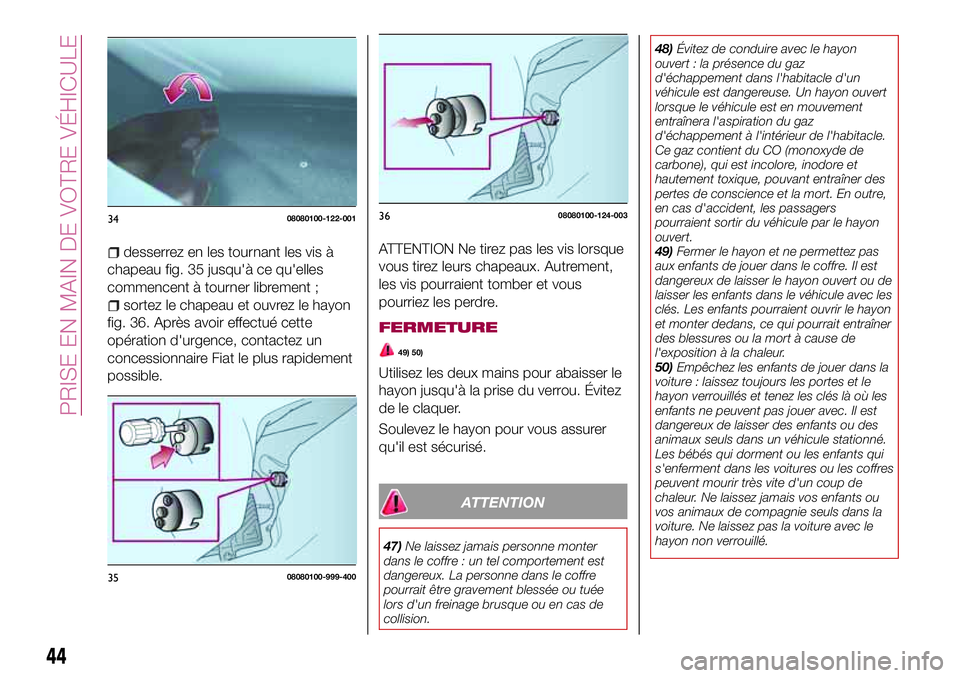

du côté droit du véhicule fig. 34 ;

desserrez en les tournant les vis à
chapeau fig. 35 jusqu'à ce qu'elles
commencent à tourner librement ;
sortez le chapeau et ouvrez le hayon
fig. 36. Après avoir effectué cette
opération d'urgence, contactez un
concessionnaire Fiat le plus rapidement
possible.
ATTENTION Ne tirez pas les vis lorsque
vous tirez leurs chapeaux. Autrement,
les vis pourraient tomber et vous
pourriez les perdre.
FERMETURE
49) 50)
Utilisez les deux mains pour abaisser le
hayon jusqu'à la prise du verrou. Évitez
de le claquer.
Soulevez le hayon pour vous assurer
qu'il est sécurisé.
ATTENTION
47)Ne laissez jamais personne monter
dans le coffre : un tel comportement est
dangereux. La personne dans le coffre
pourrait être gravement blessée ou tuée
lors d'un freinage brusque ou en cas de
collision.48)Évitez de conduire avec le hayon
ouvert : la présence du gaz
d'échappement dans l'habitacle d'un
véhicule est dangereuse. Un hayon ouvert
lorsque le véhicule est en mouvement
entraînera l'aspiration du gaz
d'échappement à l'intérieur de l'habitacle.
Ce gaz contient du CO (monoxyde de
carbone), qui est incolore, inodore et
hautement toxique, pouvant entraîner des
pertes de conscience et la mort. En outre,
en cas d'accident, les passagers
pourraient sortir du véhicule par le hayon
ouvert.
49)Fermer le hayon et ne permettez pas
aux enfants de jouer dans le coffre. Il est
dangereux de laisser le hayon ouvert ou de
laisser les enfants dans le véhicule avec les
clés. Les enfants pourraient ouvrir le hayon
et monter dedans, ce qui pourrait entraîner
des blessures ou la mort à cause de
l'exposition à la chaleur.
50)Empêchez les enfants de jouer dans la
voiture : laissez toujours les portes et le
hayon verrouillés et tenez les clés là où les
enfants ne peuvent pas jouer avec. Il est
dangereux de laisser des enfants ou des
animaux seuls dans un véhicule stationné.
Les bébés qui dorment ou les enfants qui
s'enferment dans les voitures ou les coffres
peuvent mourir très vite d'un coup de
chaleur. Ne laissez jamais vos enfants ou
vos animaux de compagnie seuls dans la
voiture. Ne laissez pas la voiture avec le
hayon non verrouillé.
3408080100-122-001
3508080100-999-400
3608080100-124-003
44

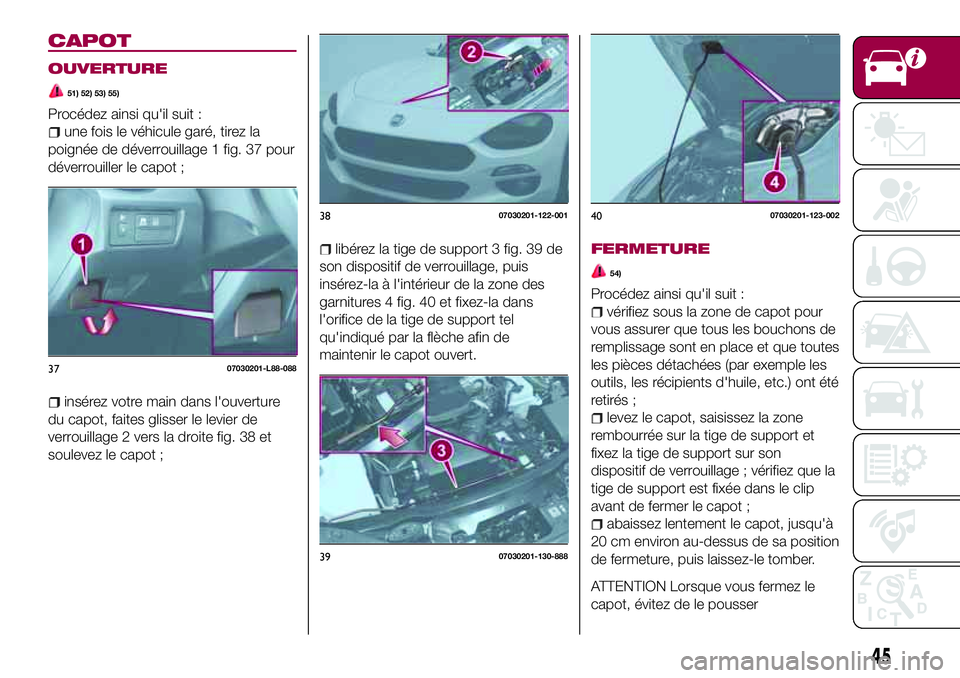

PRISE EN MAIN DE VOTRE VÉHICULE

CAPOT
OUVERTURE
51) 52) 53) 55)
Procédez ainsi qu'il suit :
une fois le véhicule garé, tirez la
poignée de déverrouillage 1 fig. 37 pour
déverrouiller le capot ;
insérez votre main dans l'ouverture
du capot, faites glisser le levier de
verrouillage 2 vers la droite fig. 38 et
soulevez le capot ;
libérez la tige de support 3 fig. 39 de
son dispositif de verrouillage, puis
insérez-la à l'intérieur de la zone des
garnitures 4 fig. 40 et fixez-la dans
l'orifice de la tige de support tel
qu'indiqué par la flèche afin de
maintenir le capot ouvert.FERMETURE
54)
Procédez ainsi qu'il suit :
vérifiez sous la zone de capot pour
vous assurer que tous les bouchons de
remplissage sont en place et que toutes
les pièces détachées (par exemple les
outils, les récipients d'huile, etc.) ont été
retirés ;
levez le capot, saisissez la zone
rembourrée sur la tige de support et
fixez la tige de support sur son
dispositif de verrouillage ; vérifiez que la
tige de support est fixée dans le clip
avant de fermer le capot ;
abaissez lentement le capot, jusqu'à
20 cm environ au-dessus de sa position
de fermeture, puis laissez-le tomber.
ATTENTION Lorsque vous fermez le
capot, évitez de le pousser
3707030201-L88-088
3807030201-122-001
3907030201-130-888
4007030201-123-002
45

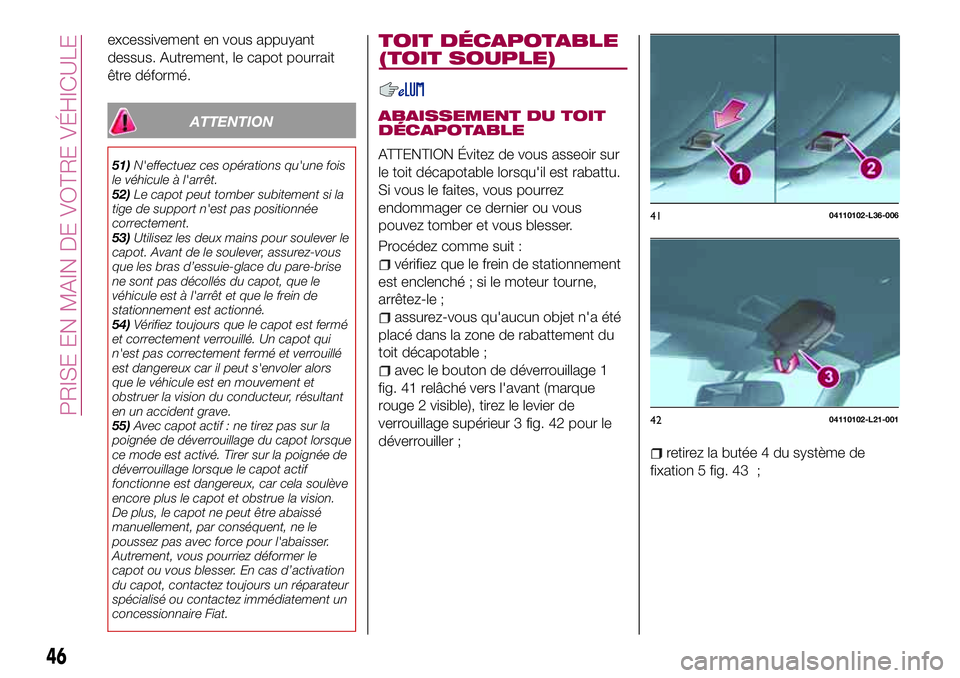

excessivement en vous appuyant
dessus. Autrement, le capot pourrait
être déformé.
ATTENTION
51)N'effectuez ces opérations qu'une fois
le véhicule à l'arrêt.
52)Le capot peut tomber subitement si la
tige de support n'est pas positionnée
correctement.
53)Utilisez les deux mains pour soulever le
capot. Avant de le soulever, assurez-vous
que les bras d’essuie-glace du pare-brise
ne sont pas décollés du capot, que le
véhicule est à l'arrêt et que le frein de
stationnement est actionné.
54)Vérifiez toujours que le capot est fermé
et correctement verrouillé. Un capot qui
n'est pas correctement fermé et verrouillé
est dangereux car il peut s'envoler alors
que le véhicule est en mouvement et
obstruer la vision du conducteur, résultant
en un accident grave.
55)Avec capot actif : ne tirez pas sur la
poignée de déverrouillage du capot lorsque
ce mode est activé. Tirer sur la poignée de
déverrouillage lorsque le capot actif
fonctionne est dangereux, car cela soulève
encore plus le capot et obstrue la vision.
De plus, le capot ne peut être abaissé
manuellement, par conséquent, ne le
poussez pas avec force pour l'abaisser.
Autrement, vous pourriez déformer le
capot ou vous blesser. En cas d’activation
du capot, contactez toujours un réparateur
spécialisé ou contactez immédiatement un
concessionnaire Fiat.
TOIT DÉCAPOTABLE
(TOIT SOUPLE)
ABAISSEMENT DU TOIT
DÉCAPOTABLE
ATTENTION Évitez de vous asseoir sur
le toit décapotable lorsqu'il est rabattu.
Si vous le faites, vous pourrez
endommager ce dernier ou vous
pouvez tomber et vous blesser.
Procédez comme suit :
vérifiez que le frein de stationnement
est enclenché ; si le moteur tourne,
arrêtez-le ;
assurez-vous qu'aucun objet n'a été
placé dans la zone de rabattement du
toit décapotable ;
avec le bouton de déverrouillage 1
fig. 41 relâché vers l'avant (marque
rouge 2 visible), tirez le levier de
verrouillage supérieur 3 fig. 42 pour le
déverrouiller ;
retirez la butée 4 du système de
fixation 5 fig. 43 ;
4104110102-L36-006
4204110102-L21-001
46
PRISE EN MAIN DE VOTRE VÉHICULE

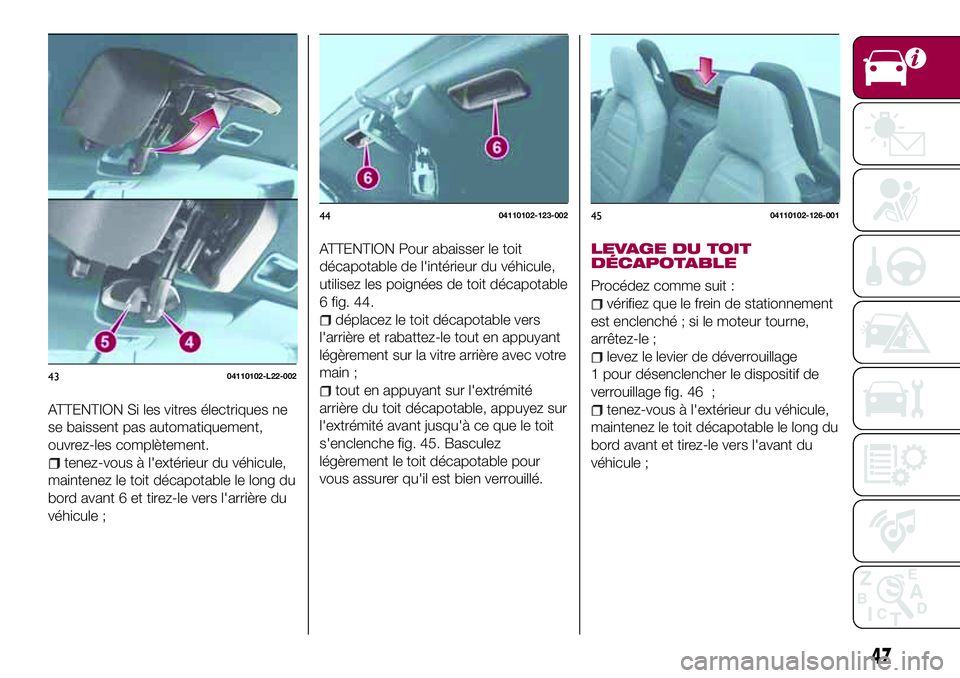

ATTENTION Si les vitres électriques ne
se baissent pas automatiquement,
ouvrez-les complètement.
tenez-vous à l'extérieur du véhicule,
maintenez le toit décapotable le long du
bord avant 6 et tirez-le vers l'arrière du
véhicule ;
ATTENTION Pour abaisser le toit
décapotable de l'intérieur du véhicule,
utilisez les poignées de toit décapotable
6 fig. 44.
déplacez le toit décapotable vers
l'arrière et rabattez-le tout en appuyant
légèrement sur la vitre arrière avec votre
main ;
tout en appuyant sur l'extrémité
arrière du toit décapotable, appuyez sur
l'extrémité avant jusqu'à ce que le toit
s'enclenche fig. 45. Basculez
légèrement le toit décapotable pour
vous assurer qu'il est bien verrouillé.
LEVAGE DU TOIT
DÉCAPOTABLE
Procédez comme suit :
vérifiez que le frein de stationnement
est enclenché ; si le moteur tourne,
arrêtez-le ;
levez le levier de déverrouillage
1 pour désenclencher le dispositif de
verrouillage fig. 46 ;
tenez-vous à l'extérieur du véhicule,
maintenez le toit décapotable le long du
bord avant et tirez-le vers l'avant du
véhicule ;
4304110102-L22-002
4404110102-123-0024504110102-126-001
47

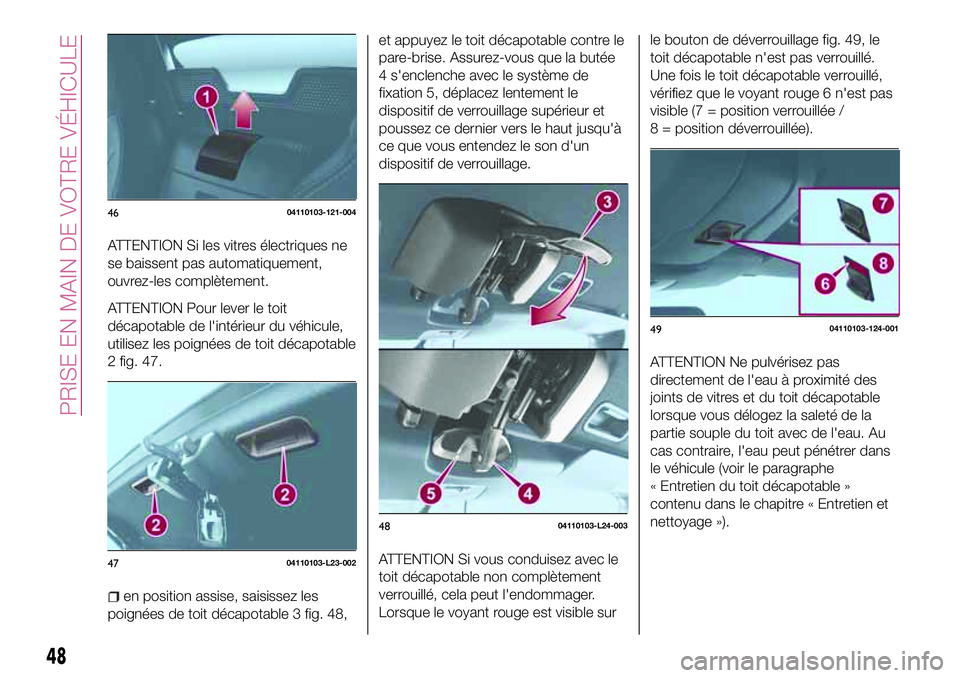

ATTENTION Si les vitres électriques ne
se baissent pas automatiquement,
ouvrez-les complètement.
ATTENTION Pour lever le toit
décapotable de l'intérieur du véhicule,
utilisez les poignées de toit décapotable
2 fig. 47.
en position assise, saisissez les
poignées de toit décapotable 3 fig. 48,et appuyez le toit décapotable contre le
pare-brise. Assurez-vous que la butée
4 s'enclenche avec le système de
fixation 5, déplacez lentement le
dispositif de verrouillage supérieur et
poussez ce dernier vers le haut jusqu'à
ce que vous entendez le son d'un
dispositif de verrouillage.
ATTENTION Si vous conduisez avec le
toit décapotable non complètement
verrouillé, cela peut l'endommager.
Lorsque le voyant rouge est visible surle bouton de déverrouillage fig. 49, le
toit décapotable n'est pas verrouillé.
Une fois le toit décapotable verrouillé,
vérifiez que le voyant rouge 6 n'est pas
visible (7 = position verrouillée /
8 = position déverrouillée).
ATTENTION Ne pulvérisez pas
directement de l'eau à proximité des
joints de vitres et du toit décapotable
lorsque vous délogez la saleté de la
partie souple du toit avec de l'eau. Au
cas contraire, l'eau peut pénétrer dans
le véhicule (voir le paragraphe
« Entretien du toit décapotable »
contenu dans le chapitre « Entretien et
nettoyage »).
4604110103-121-004
4704110103-L23-002
4804110103-L24-003
4904110103-124-001
48
PRISE EN MAIN DE VOTRE VÉHICULE
