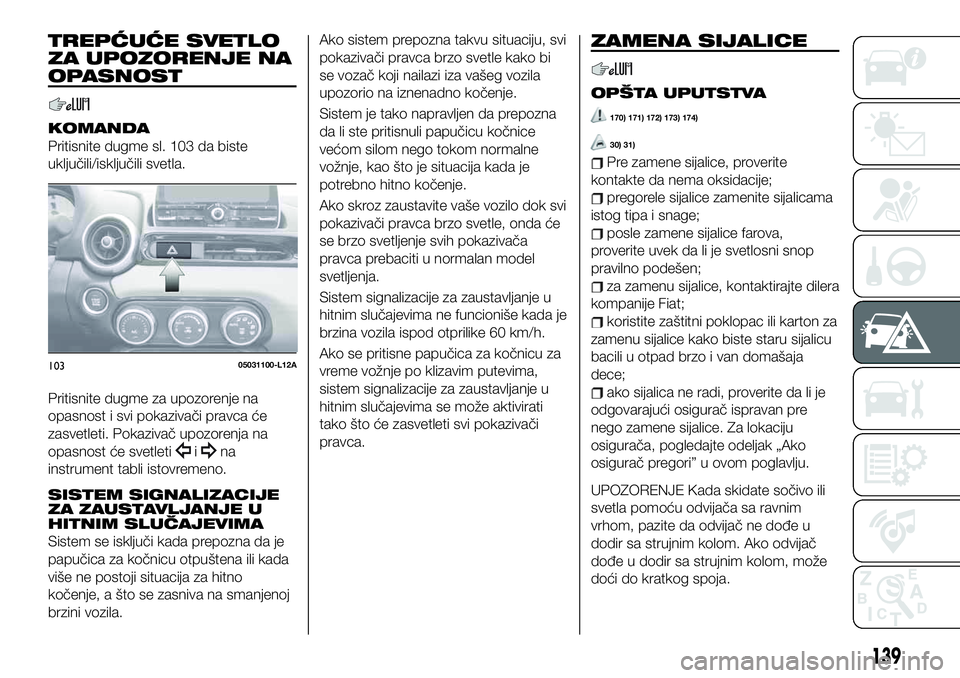

TREPĆUĆE SVETLO
ZA UPOZORENJE NA
OPASNOST
KOMANDA
Pritisnite dugme sl. 103 da biste
uključili/isključili svetla.
Pritisnite dugme za upozorenje na
opasnost i svi pokazivači pravca će
zasvetleti. Pokazivač upozorenja na
opasnost će svetleti
ina
instrument tabli istovremeno.
SISTEM SIGNALIZACIJE
ZA ZAUSTAVLJANJE U
HITNIM SLUČAJEVIMA
Sistem se isključi kada prepozna da je
papučica za kočnicu otpuštena ili kada
više ne postoji situacija za hitno
kočenje, a što se zasniva na smanjenoj
brzini vozila.Ako sistem prepozna takvu situaciju, svi
pokazivači pravca brzo svetle kako bi
se vozač koji nailazi iza vašeg vozila
upozorio na iznenadno kočenje.
Sistem je tako napravljen da prepozna
da li ste pritisnuli papučicu kočnice
većom silom nego tokom normalne
vožnje, kao što je situacija kada je
potrebno hitno kočenje.
Ako skroz zaustavite vaše vozilo dok svi
pokazivači pravca brzo svetle, onda će
se brzo svetljenje svih pokazivača
pravca prebaciti u normalan model
svetljenja.
Sistem signalizacije za zaustavljanje u
hitnim slučajevima ne funcioniše kada je
brzina vozila ispod otprilike 60 km/h.
Ako se pritisne papučica za kočnicu za
vreme vožnje po klizavim putevima,
sistem signalizacije za zaustavljanje u
hitnim slučajevima se može aktivirati
tako što će zasvetleti svi pokazivači
pravca.
ZAMENA SIJALICE
OPŠTA UPUTSTVA
170) 171) 172) 173) 174)
30) 31)
Pre zamene sijalice, proverite
kontakte da nema oksidacije;
pregorele sijalice zamenite sijalicama
istog tipa i snage;
posle zamene sijalice farova,
proverite uvek da li je svetlosni snop
pravilno podešen;
za zamenu sijalice, kontaktirajte dilera
kompanije Fiat;
koristite zaštitni poklopac ili karton za
zamenu sijalice kako biste staru sijalicu
bacili u otpad brzo i van domašaja
dece;
ako sijalica ne radi, proverite da li je
odgovarajući osigurač ispravan pre
nego zamene sijalice. Za lokaciju
osigurača, pogledajte odeljak „Ako
osigurač pregori” u ovom poglavlju.
UPOZORENJE Kada skidate sočivo ili
svetla pomoću odvijača sa ravnim
vrhom, pazite da odvijač ne dođe u
dodir sa strujnim kolom. Ako odvijač
dođe u dodir sa strujnim kolom, može
doći do kratkog spoja.
10305031100-L12A
139

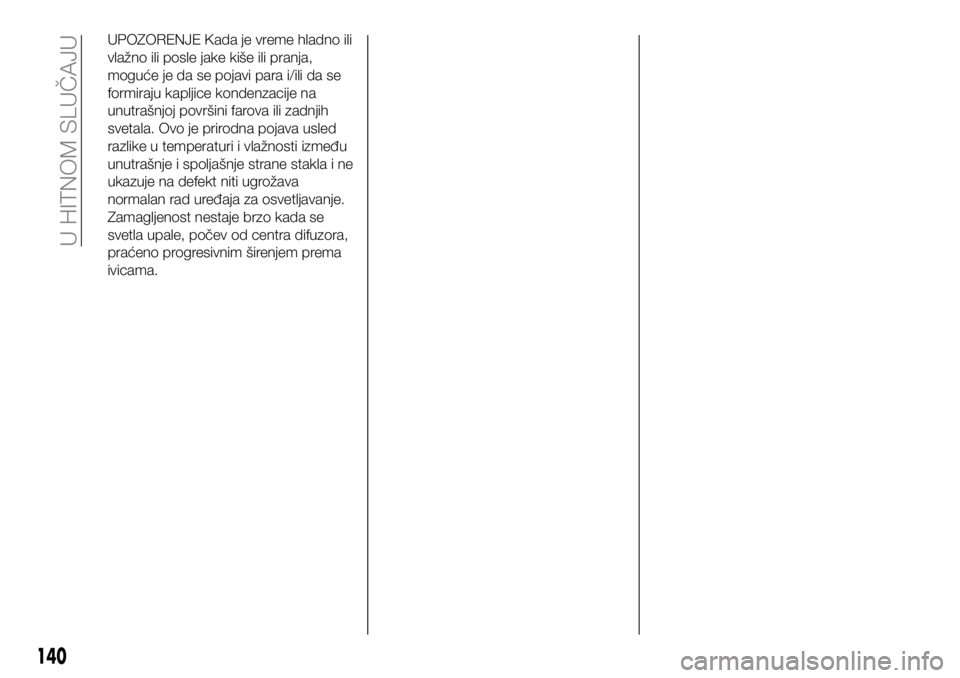

UPOZORENJE Kada je vreme hladno ili
vlažno ili posle jake kiše ili pranja,
moguće je da se pojavi para i/ili da se
formiraju kapljice kondenzacije na
unutrašnjoj površini farova ili zadnjih
svetala. Ovo je prirodna pojava usled
razlike u temperaturi i vlažnosti između
unutrašnje i spoljašnje strane stakla i ne
ukazuje na defekt niti ugrožava
normalan rad uređaja za osvetljavanje.
Zamagljenost nestaje brzo kada se
svetla upale, počev od centra difuzora,
praćeno progresivnim širenjem prema
ivicama.
140
U HITNOM SLUČAJU

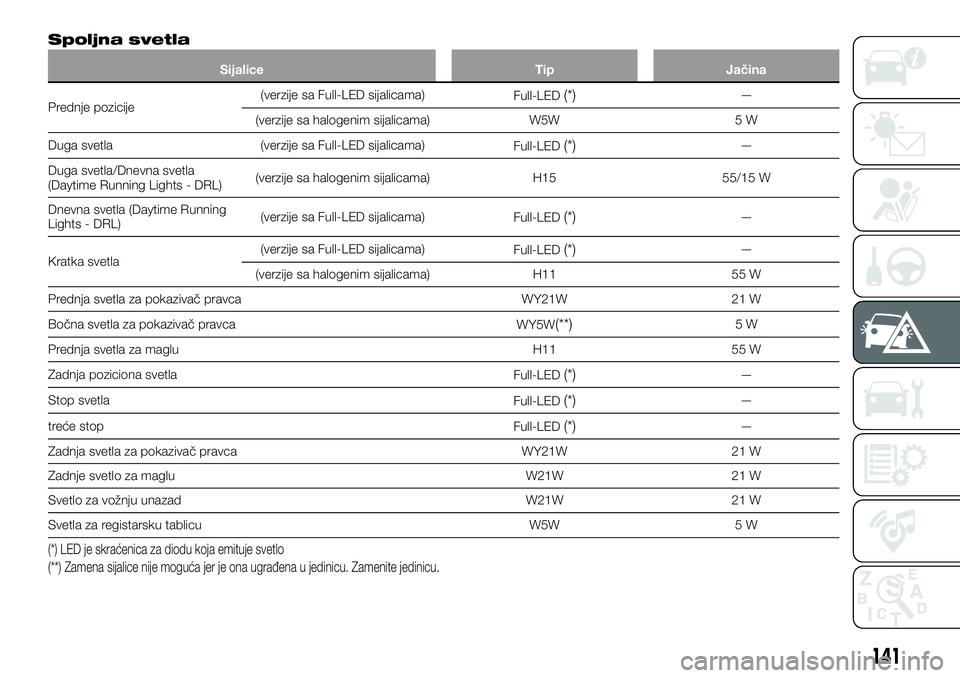

Spoljna svetla
Sijalice Tip Jačina
Prednje pozicije(verzije sa Full-LED sijalicama)
Full-LED(*)—
(verzije sa halogenim sijalicama) W5W 5 W
Duga svetla (verzije sa Full-LED sijalicama)
Full-LED
(*)—
Duga svetla/Dnevna svetla
(Daytime Running Lights - DRL)(verzije sa halogenim sijalicama) H15 55/15 W
Dnevna svetla (Daytime Running
Lights - DRL)(verzije sa Full-LED sijalicama)
Full-LED
(*)—
Kratka svetla(verzije sa Full-LED sijalicama)
Full-LED
(*)—
(verzije sa halogenim sijalicama) H11 55 W
Prednja svetla za pokazivač pravca WY21W 21 W
Bočna svetla za pokazivač pravca
WY5W
(**)5W
Prednja svetla za maglu H11 55 W
Zadnja poziciona svetla
Full-LED
(*)—
Stop svetla
Full-LED
(*)—
treće stop
Full-LED
(*)—
Zadnja svetla za pokazivač pravca WY21W 21 W
Zadnje svetlo za maglu W21W 21 W
Svetlo za vožnju unazad W21W 21 W
Svetla za registarsku tablicu W5W 5 W
(*) LED je skraćenica za diodu koja emituje svetlo
(**) Zamena sijalice nije moguća jer je ona ugrađena u jedinicu. Zamenite jedinicu.
141

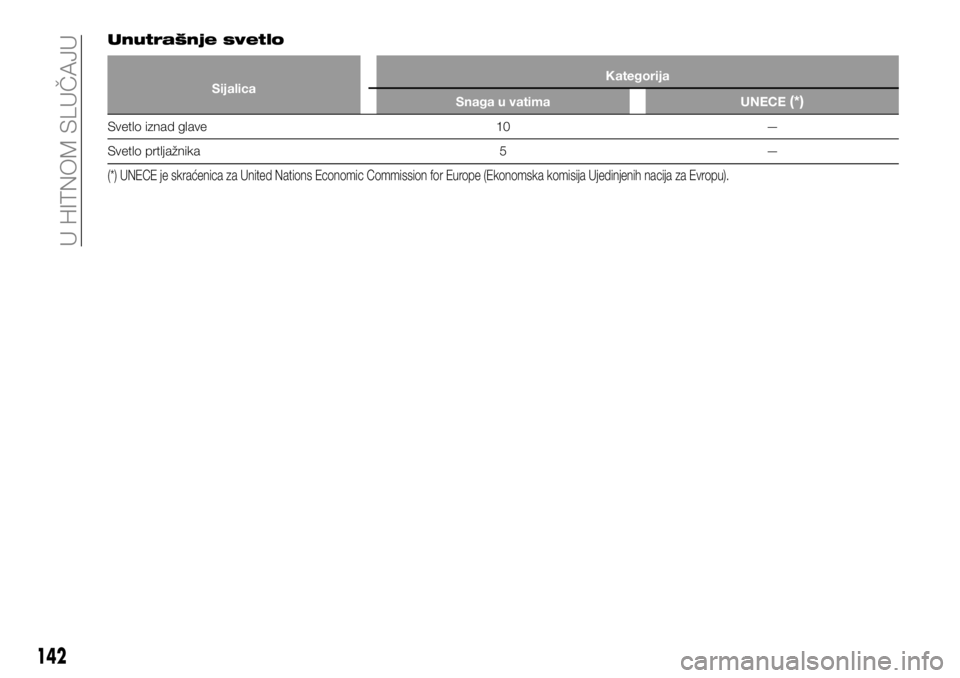

Unutrašnje svetlo
SijalicaKategorija
Snaga u vatima UNECE(*)
Svetlo iznad glave 10 —
Svetlo prtljažnika 5 —
(*) UNECE je skraćenica za United Nations Economic Commission for Europe (Ekonomska komisija Ujedinjenih nacija za Evropu).
142
U HITNOM SLUČAJU

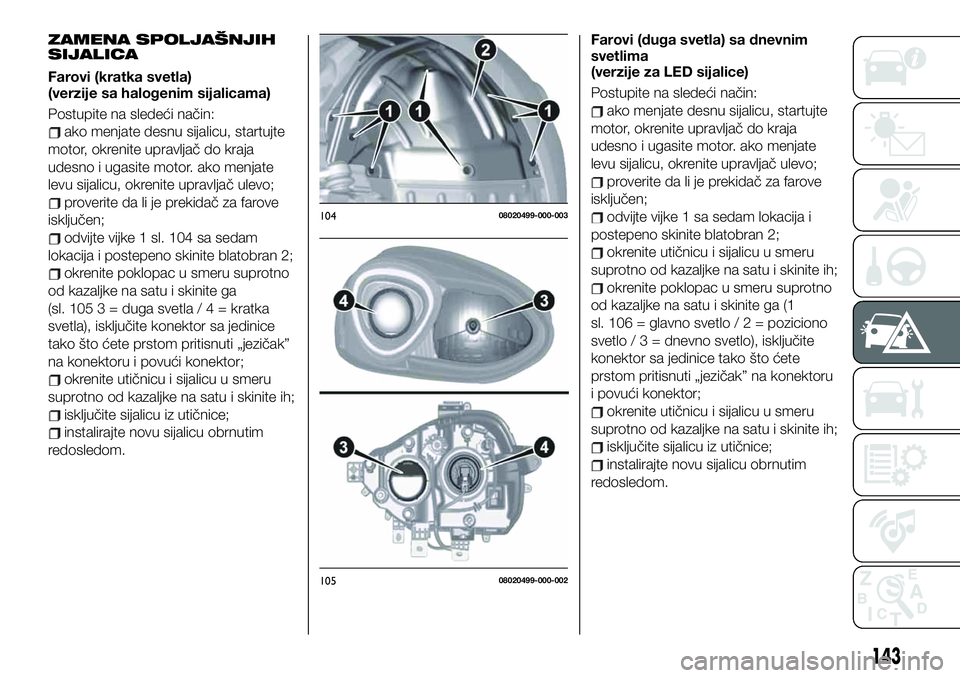

ZAMENA SPOLJAŠNJIH
SIJALICA
Farovi (kratka svetla)
(verzije sa halogenim sijalicama)
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li je prekidač za farove
isključen;
odvijte vijke 1 sl. 104 sa sedam
lokacija i postepeno skinite blatobran 2;
okrenite poklopac u smeru suprotno
od kazaljke na satu i skinite ga
(sl. 105 3 = duga svetla/4=kratka
svetla), isključite konektor sa jedinice
tako što ćete prstom pritisnuti „jezičak”
na konektoru i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.Farovi (duga svetla) sa dnevnim
svetlima
(verzije za LED sijalice)
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li je prekidač za farove
isključen;
odvijte vijke 1 sa sedam lokacija i
postepeno skinite blatobran 2;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
okrenite poklopac u smeru suprotno
od kazaljke na satu i skinite ga (1
sl. 106 = glavno svetlo/2=poziciono
svetlo/3=dnevno svetlo), isključite
konektor sa jedinice tako što ćete
prstom pritisnuti „jezičak” na konektoru
i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
10408020499-000-003
10508020499-000-002
143

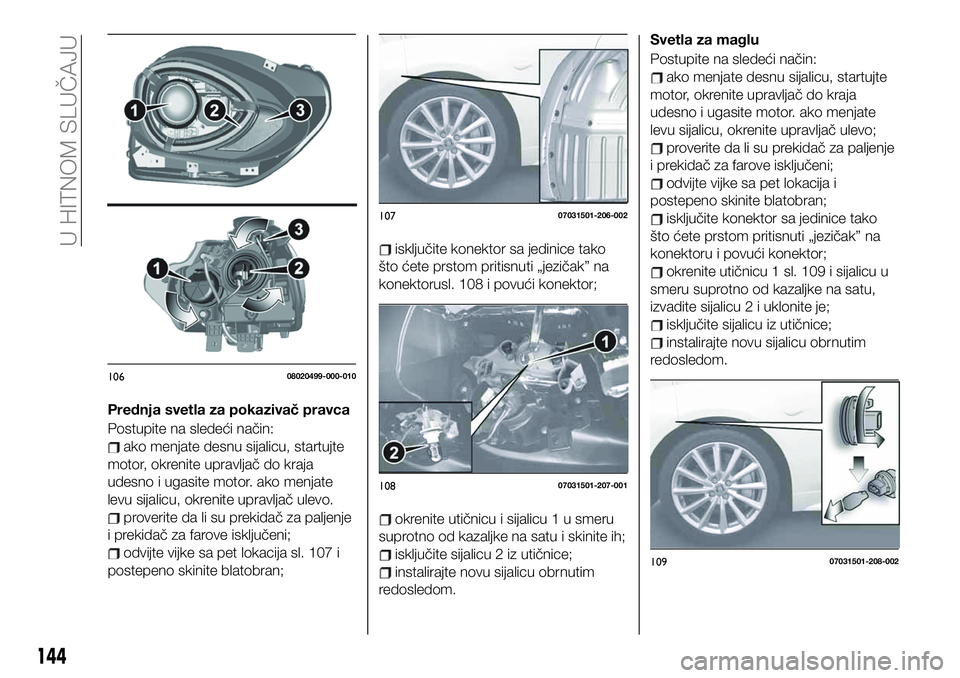

Prednja svetla za pokazivač pravca
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo.
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
odvijte vijke sa pet lokacija sl. 107 i
postepeno skinite blatobran;
isključite konektor sa jedinice tako
što ćete prstom pritisnuti „jezičak” na
konektorusl. 108 i povući konektor;
okrenite utičnicu i sijalicu 1 u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu 2 iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.Svetla za maglu
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
odvijte vijke sa pet lokacija i
postepeno skinite blatobran;
isključite konektor sa jedinice tako
što ćete prstom pritisnuti „jezičak” na
konektoru i povući konektor;
okrenite utičnicu 1 sl. 109 i sijalicu u
smeru suprotno od kazaljke na satu,
izvadite sijalicu 2 i uklonite je;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
144
U HITNOM SLUČAJU

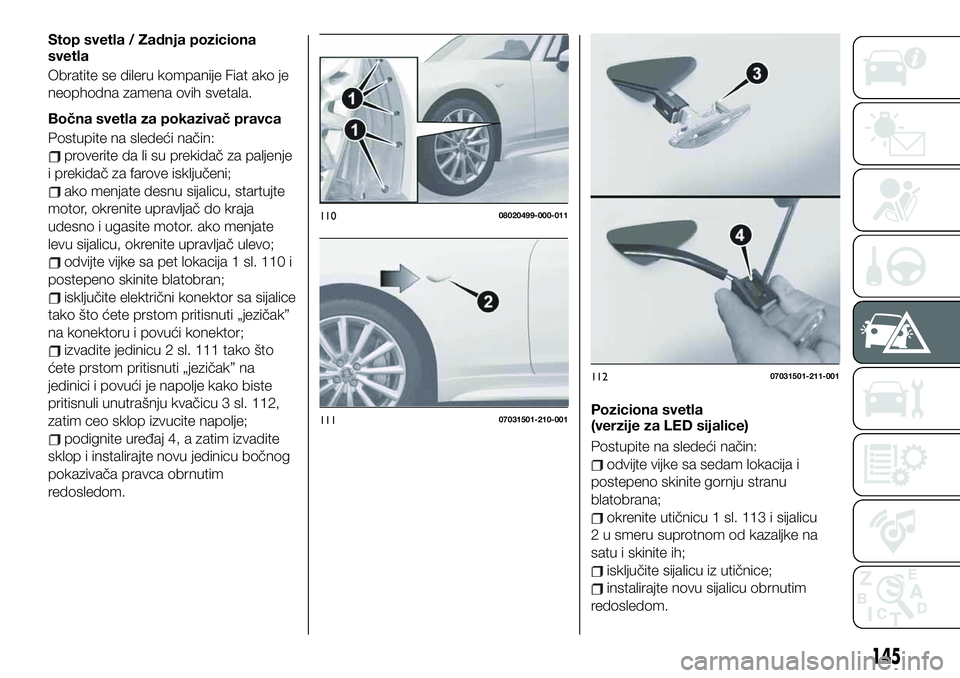

Stop svetla / Zadnja poziciona
svetla
Obratite se dileru kompanije Fiat ako je
neophodna zamena ovih svetala.
Bočna svetla za pokazivač pravca
Postupite na sledeći način:
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
odvijte vijke sa pet lokacija 1 sl. 110 i
postepeno skinite blatobran;
isključite električni konektor sa sijalice
tako što ćete prstom pritisnuti „jezičak”
na konektoru i povući konektor;
izvadite jedinicu 2 sl. 111 tako što
ćete prstom pritisnuti „jezičak” na
jedinici i povući je napolje kako biste
pritisnuli unutrašnju kvačicu 3 sl. 112,
zatim ceo sklop izvucite napolje;
podignite uređaj 4, a zatim izvadite
sklop i instalirajte novu jedinicu bočnog
pokazivača pravca obrnutim
redosledom.Poziciona svetla
(verzije za LED sijalice)
Postupite na sledeći način:
odvijte vijke sa sedam lokacija i
postepeno skinite gornju stranu
blatobrana;
okrenite utičnicu 1 sl. 113 i sijalicu
2 u smeru suprotnom od kazaljke na
satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
11008020499-000-011
11107031501-210-001
11207031501-211-001
145

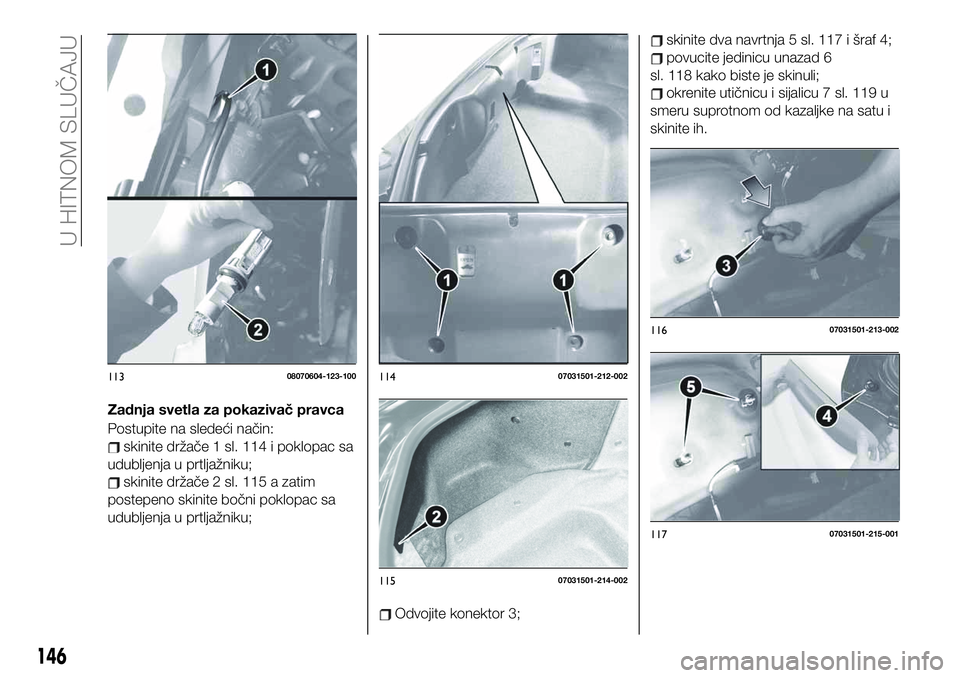

Zadnja svetla za pokazivač pravca
Postupite na sledeći način:
skinite držače 1 sl. 114 i poklopac sa
udubljenja u prtljažniku;
skinite držače 2 sl. 115 a zatim
postepeno skinite bočni poklopac sa
udubljenja u prtljažniku;
Odvojite konektor 3;
skinite dva navrtnja 5 sl. 117 i šraf 4;
povucite jedinicu unazad 6
sl. 118 kako biste je skinuli;
okrenite utičnicu i sijalicu 7 sl. 119 u
smeru suprotnom od kazaljke na satu i
skinite ih.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
146
U HITNOM SLUČAJU

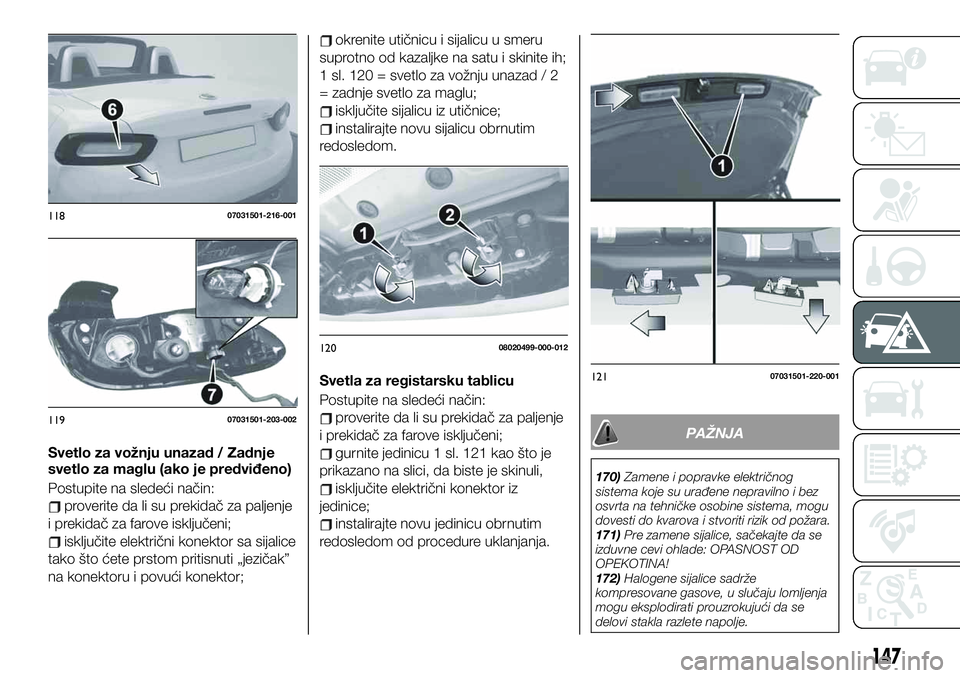

Svetlo za vožnju unazad / Zadnje
svetlo za maglu (ako je predviđeno)
Postupite na sledeći način:
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
isključite električni konektor sa sijalice
tako što ćete prstom pritisnuti „jezičak”
na konektoru i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
1 sl. 120 = svetlo za vožnju unazad / 2
= zadnje svetlo za maglu;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
Svetla za registarsku tablicu
Postupite na sledeći način:
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
gurnite jedinicu 1 sl. 121 kao što je
prikazano na slici, da biste je skinuli,
isključite električni konektor iz
jedinice;
instalirajte novu jedinicu obrnutim
redosledom od procedure uklanjanja.
PAŽNJA
170)Zamene i popravke električnog
sistema koje su urađene nepravilno i bez
osvrta na tehničke osobine sistema, mogu
dovesti do kvarova i stvoriti rizik od požara.
171)Pre zamene sijalice, sačekajte da se
izduvne cevi ohlade: OPASNOST OD
OPEKOTINA!
172)Halogene sijalice sadrže
kompresovane gasove, u slučaju lomljenja
mogu eksplodirati prouzrokujući da se
delovi stakla razlete napolje.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
147

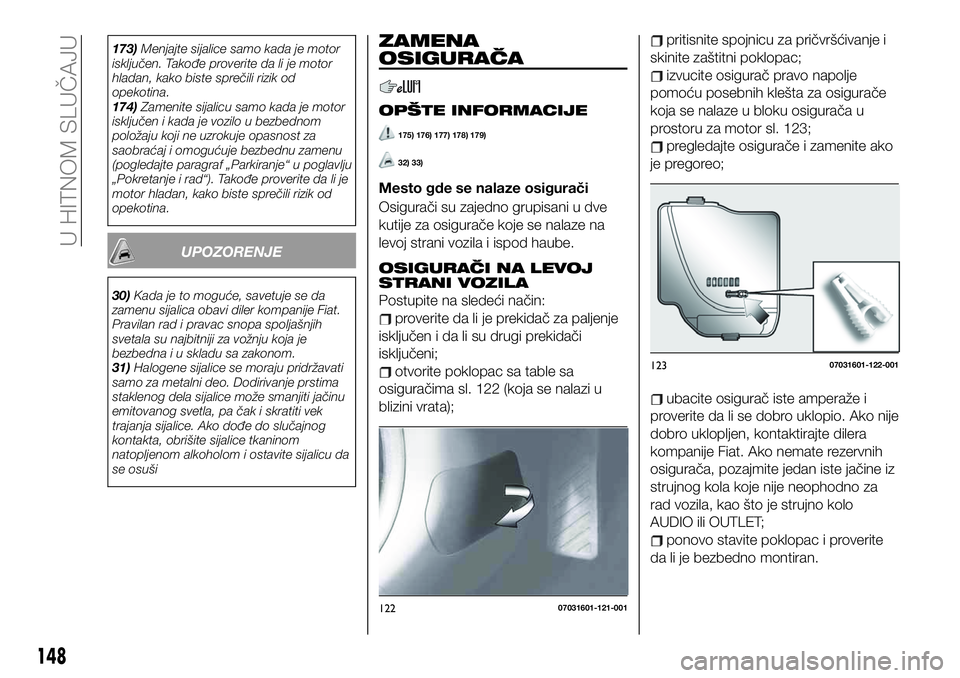

173)Menjajte sijalice samo kada je motor
isključen. Takođe proverite da li je motor
hladan, kako biste sprečili rizik od
opekotina.
174)Zamenite sijalicu samo kada je motor
isključen i kada je vozilo u bezbednom
položaju koji ne uzrokuje opasnost za
saobraćaj i omogućuje bezbednu zamenu
(pogledajte paragraf „Parkiranje“ u poglavlju
„Pokretanje i rad“). Takođe proverite da li je
motor hladan, kako biste sprečili rizik od
opekotina.
UPOZORENJE
30)Kada je to moguće, savetuje se da
zamenu sijalica obavi diler kompanije Fiat.
Pravilan rad i pravac snopa spoljašnjih
svetala su najbitniji za vožnju koja je
bezbedna i u skladu sa zakonom.
31)Halogene sijalice se moraju pridržavati
samo za metalni deo. Dodirivanje prstima
staklenog dela sijalice može smanjiti jačinu
emitovanog svetla, pa čak i skratiti vek
trajanja sijalice. Ako dođe do slučajnog
kontakta, obrišite sijalice tkaninom
natopljenom alkoholom i ostavite sijalicu da
se osuši
ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
175) 176) 177) 178) 179)
32) 33)
Mesto gde se nalaze osigurači
Osigurači su zajedno grupisani u dve
kutije za osigurače koje se nalaze na
levoj strani vozila i ispod haube.
OSIGURAČI NA LEVOJ
STRANI VOZILA
Postupite na sledeći način:
proverite da li je prekidač za paljenje
isključen i da li su drugi prekidači
isključeni;
otvorite poklopac sa table sa
osiguračima sl. 122 (koja se nalazi u
blizini vrata);
pritisnite spojnicu za pričvršćivanje i
skinite zaštitni poklopac;
izvucite osigurač pravo napolje
pomoću posebnih klešta za osigurače
koja se nalaze u bloku osigurača u
prostoru za motor sl. 123;
pregledajte osigurače i zamenite ako
je pregoreo;
ubacite osigurač iste amperaže i
proverite da li se dobro uklopio. Ako nije
dobro uklopljen, kontaktirajte dilera
kompanije Fiat. Ako nemate rezervnih
osigurača, pozajmite jedan iste jačine iz
strujnog kola koje nije neophodno za
rad vozila, kao što je strujno kolo
AUDIO ili OUTLET;
ponovo stavite poklopac i proverite
da li je bezbedno montiran.
12207031601-121-001
12307031601-122-001
148
U HITNOM SLUČAJU
