FIAT 500 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

39
TAG 10) 5)
TAG MED FAST RUDE
(afhængigt af versioner/markeder)
Taget består af et glaspanel og et
solgardin med manuel bevægelse.
Solgardinet kan kun benyttes i “helt
åben” eller “helt lukket” stilling
(der er ingen faste mellemstillinger).
❒ Åbning af solgardinet: Tag fat om
grebet og tryk på clipsen A-fig. 31,
og træk solgardinet i “helt åben”
position.
Luk solgardinet ved at udføre
proceduren i omvendt rækkefølge.
31DVDF0S017c
SOLTAG
(afhængigt af versioner/markeder)
For indstilling af solgardinet henvises til
beskrivelsen under
“tag med fast rude”
Åbning af tag
❒ Tryk og hold knappen A-fig. 32
nede. Taget bringes i “spoiler”-
position.
For at åbne taget helt skal man igen
trykke på knappen A og holde den
nede: taget standser i den opnåede
position, når knappen slippes.
32DVDF0S018c
Lukning af tag
❒ Tryk og hold knappen B-fig. 32
nede. Taget bringes i “spoiler”-
position. Taget standser i den
opnåede position, når knappen
slippes. Tryk igen på knappen B og
hold den nede, indtil taget er helt
lukket.
Beskyttelse mod fastklemning
❒
Soltaget er udstyret med
sikkerhedsstop til beskyttelse mod
fastklemning, hvis der konstateres en
forhindring under lukningen af ruden.
Hvis systemet registrere en
forhindring, stoppes soltagets gang
og aktiveres i modsat retning med det
samme.
Initialiseringsprocedure
Hvis batteriet har været afbrudt eller
sikringen er blevet skiftet, skal soltaget
initialiseres (nulstilles).
Gå frem på følgende måde:
❒ Hold knappen A (fig. 32) nede, så
soltaget lukkes helt trin for trin
❒ afvent, at soltagets elektriske motor
stopper efter at taget er helt lukket.

LÆR BILEN AT KENDE
40
Nødbetjening
Hvis betjeningsknappen ikke virker, kan
soltaget betjenes manuelt på følgende
måde:
❒ Fjern beskyttelsesdækslet A-fig. 33,
der befinder sig på
tagbeklædningen bag solgardinet.
❒ Tag den medfølgende
unbrakonøgle frem fra
værktøjsbeholderen i
bagagerummet.
❒ Indfør unbrakonøglen i åbningen B,
og drej den.
– med uret for at åbne soltaget.
– mod uret for at lukke soltaget.
33DVDF0S019c
Åbning fra position med helt lukket
kaleche
❒ Ved at trykke én gang på knappen
(one-touch) A-fig. 34 åbner
kalechen automatisk, indtil den når
den helt åbne vandrette position
(spoilerposition - se fig. 35).
❒ Hvis man trykker på en af de to
knapper, før kalechen når
stoppositionen, kan den stoppes i
en mellemliggende position på den
vandrette del af åbningen.
35DVDF0S174c
34DVDF0S020c
KALECHE 10), 11) 6)
❒ Kalechen åbnes/lukkes ved hjælp af
tasterne A eller
B-fig. 34 i nærheden af loftslampen.
Når bilen parkeres, anbefales det at
lukke kalechen.
En lukket kaleche beskytter kabinen
mod uforudsete skader på grund af
dårligt vejr, den beskytter også mod
tyveri.
VIGTIGT: I tilfælde af hyppige manøvrer
på kort tid kan man risikere at motoren
overophedes, hvorefter systemet
blokeres af den termiske beskyttelse.
Vent et minut og gentag manøvren.

41
Åbning fra position med kaleche i
vandret mellemliggende position
❒ Fra den mellemliggende position på
den vandrette del starter et tryk på
knappen (one-touch) A-fig. 34 igen
kalechens automatiske bevægelse,
indtil den når positionen for helt
åben på den vandrette del
(spoilerposition - se fig. 35).
Åbning af kaleche fra
spoilerposition til helt åben
❒ Når man trykker på knappen
(one-touch) A-fig. 34 mens
kalechen befinder sig i
spoilerpositionen, bevæger den sig
automatisk til positionen for helt
åben (lodret åbning - se fig. 36).
❒ Hvis man trykker på en af de to
knapper, før kalechen når den
endelige position, stopper den og
bevæger sig i den modsatte
retning, indtil den oprindelige stilling
(spoilerposition).❒ Hvis man trykker på en af de to
knapper, før kalechen når
stoppositionen, kan den stoppes i
en mellemliggende position på den
vandrette del af åbningen
BEMÆRK: Kalechen lukkes ikke
helt på automatisk vis. For at lukke
den helt skal man trykke og holde
knappen B nede. Hvis knappen
slippes, inden kalechen er helt
lukket, standser kalechen
omgående.
Udgangsposition: fra
mellemliggende position til kaleche
helt lukket
❒ Fra den mellemliggende position på
den vandrette del starter et tryk på
knappen (one-touch) B-fig. 34 igen
kalechens automatiske bevægelse,
indtil den når sikkerhedspositionen
(cirka 25 cm fra positionen for helt
lukket på den vandrette del).
❒ For at lukke taget helt skal man give
et langt tryk på knappen B.
❒ Hvis knappen slippes, inden
kalechen er helt lukket, standser
kalechen omgående. Lukning fra position med kalechen
helt åben
❒ Ved at trykke én gang på knappen
(one-touch) B-fig. 34 lukker
kalechen automatisk, indtil den når
spoilerpositionen (lukning af den
lodrette del). Hvis man trykker på en
af de to knapper, før kalechen når
spoilerpositionen, stopper den og
bevæger sig i den modsatte retning,
indtil den oprindelige stilling (helt
åben).
Udgangsposition: fra
spoilerposition til kaleche helt
lukket
❒ Når man trykker på knappen (one-
touch) B-fig. 34 mens kalechen
befinder sig i spoilerposition,
bevæger den sig automatisk til
sikkerhedspositionen (ca. 25 cm fra
positionen helt lukket).
36DVDF0S175c

LÆR BILEN AT KENDE
42
Nødbetjening
Hvis betjeningsknapperne ikke virker,
kan kalechen betjenes manuelt på
følgende måde:
❒ Tag den medfølgende nøgle, som
er placeret i bagagerummet i
værktøjskassen eller i
reparationssættet Fix&Go
Automatic.
❒ Indfør den medfølgende nøgle i
åbningen A-fig. 37 i bagagerummet
under hattehylden.
❒ Drej nøglen med uret for at åbne
kalechen eller mod uret for at lukke
kalechen.
37DVDF0S176c
Initialiseringsprocedure
Efter evt. afbrydelse af batteri eller
sikringer, er det nødvendigt at
initialisere driften af kalechen igen.
Gå frem på følgende måde:
❒ Kontrollér, at motoren er tændt
under hele initialiseringsproceduren,
før der udføres nogen form for
indgreb.
❒ Tryk på knappen A-fig. 34 for
åbning, indtil kalechen er i helt åben
position.
❒ Når den har nået den helt åbne
position, holdes knappen inde i
mindst 2 sekunder.
❒ Tryk på knappen B-fig. 34 for
lukning, indtil kalechen er i helt
lukket position.
❒ Når den har nået den helt lukkede
position, holdes knappen B-fig. 34
inde i mindst 2 sekunder.
Kalechen vil herefter automatisk køre
en komplet åbnings- og
lukningssekvens (indtil 25 cm fra helt
lukket position) for at angive korrekt
drift.Advarsler
❒ Den vandrette del af kalechen kan
bevæges ved en hvilken som helst
hastighed under 100 km/t, og den
lodrette del ved en hvilken som
helst hastighed under 80 km/t.
❒ Kalechen kan bevæges ved en
hvilken som helst temperatur
mellem -18 og +80 °C.
❒ Det anbefales altid at have motoren
tændt under åbning eller lukning af
kalechen.
❒ Fortsæt, hvis det er nødvendigt,
med at frakoble batteriet enten med
kalechen åben eller lukket, men
IKKE mens kalechen er i
bevægelse.
❒ Fastgør ikke anordninger til
transport af bagage på kalechen,
og kør ikke med genstande stående
på den åbne kaleche.
❒ Aktiveringen af elbagruden, efter
anmodning fra brugeren, sker kun,
hvis kalechen er helt lukket.
Hvis kalechen ikke er lukket korrekt,
vil elbagruden ikke blive aktiveret,
og kontrollampen tænder ikke.

43
❒ Funktionen for åbning af kalechen
forårsager, hvis tidligere aktiveret, at
elbagruden deaktiveres og den
tilhørende kontrollampe slukkes.
❒ Fjern ikke is der eventuelt er opstået
på kalechen med skarpe
genstande.
❒ Anvend ikke skrabere eller
sprayprodukter til at fjerne is der
eventuelt er opstået på elbagruden,
for at undgå at beskadige den.
❒ Stil ikke genstande på kalechen:
Det kan medføre skader eller
læsioner, når kalechen
efterfølgende bevæges.
❒ Hvis bilen parkeres udenfor i en
længere periode, skal kalechen
overdækkes med et beskyttende
dækken.❒ Kalechen må ikke opbevares
sammenfoldet i lange perioder, for
at undgå at skabe folder og revner i
stoffet.
❒ Før kalechen bevæges, skal man
sikre sig, at der er tilstrækkeligt
plads til bekvemt at kunne udføre
handlingen, og at der ikke er
genstande, som forhindrer
bevægelsen eller personer i
nærheden af delene af kalechen i
bevægelse.
❒ Hvis kalechen ikke er helt lukket
med det automatiske klimaanlæg
slået til, kan det medføre at
klimaanlæggets
luftgennemstrømning i kabinen
nedsættes.
❒ Når kalechen er åben og bilen
kører, er det ikke sikkert at
stemmegenkendelsessystemet kan
genkende talekommandoerne på
grund af støjen udenfor. Med
kalechen lukket ved høj hastighed,
kan det være at
stemmeopkaldsfunktionen ikke
fungerer.DØRE
12) 9)
Manuel åbning udefra (førerdør)
Udefra sættes nøglen i låsen og drejes
mod 1 fig. 38. Træk i håndtaget. Hvis
bilen er udstyret med centrallås, låses
alle døre op, når nøglen drejes.
38DVD F0S0109c

LÆR BILEN AT KENDE
44

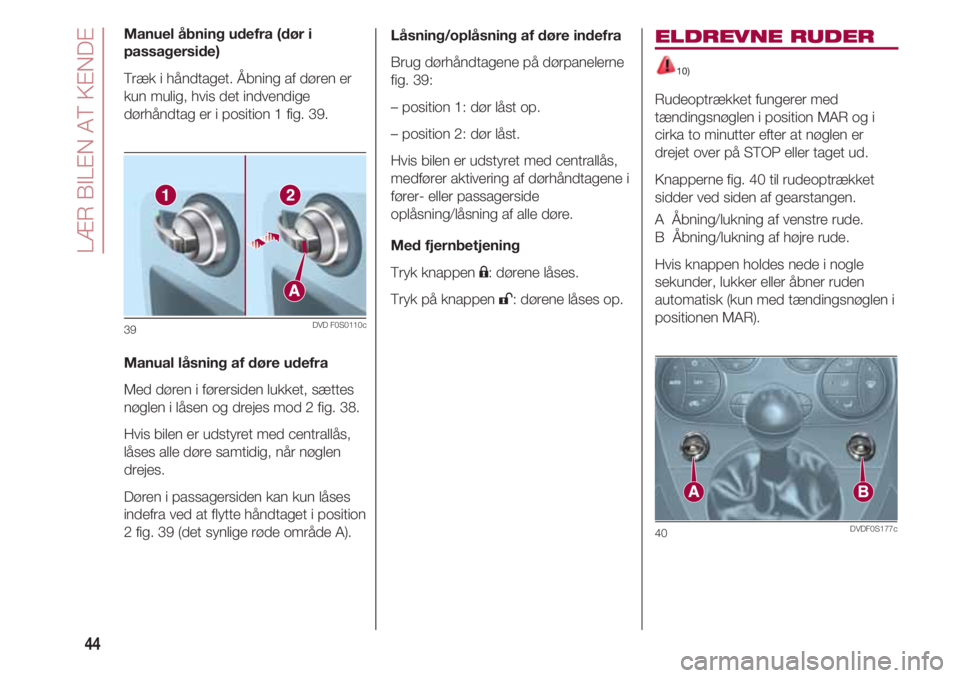

Manuel åbning udefra (dør i
passagerside)
Træk i håndtaget. Åbning af døren er
kun mulig, hvis det indvendige
dørhåndtag er i position 1 fig. 39.
Manual låsning af døre udefra
Med døren i førersiden lukket, sættes
nøglen i låsen og drejes mod 2 fig. 38.
Hvis bilen er udstyret med centrallås,
låses alle døre samtidig, når nøglen
drejes.
Døren i passagersiden kan kun låses
indefra ved at flytte håndtaget i position
2 fig. 39 (det synlige røde område A).
39DVD F0S0110c
ELDREVNE RUDER
10)
Rudeoptrækket fungerer med
tændingsnøglen i position MAR og i
cirka to minutter efter at nøglen er
drejet over på STOP eller taget ud.
Knapperne fig. 40 til rudeoptrækket
sidder ved siden af gearstangen.
A Åbning/lukning af venstre rude.
B Åbning/lukning af højre rude.
Hvis knappen holdes nede i nogle
sekunder, lukker eller åbner ruden
automatisk (kun med tændingsnøglen i
positionen MAR).
40DVDF0S177c
Låsning/oplåsning af døre indefra
Brug dørhåndtagene på dørpanelerne
fig. 39:
– position 1: dør låst op.
– position 2: dør låst.
Hvis bilen er udstyret med centrallås,
medfører aktivering af dørhåndtagene i
fører- eller passagerside
oplåsning/låsning af alle døre.
Med fjernbetjening
Tryk knappen ;: dørene låses.
Tryk på knappen :: dørene låses op.

45

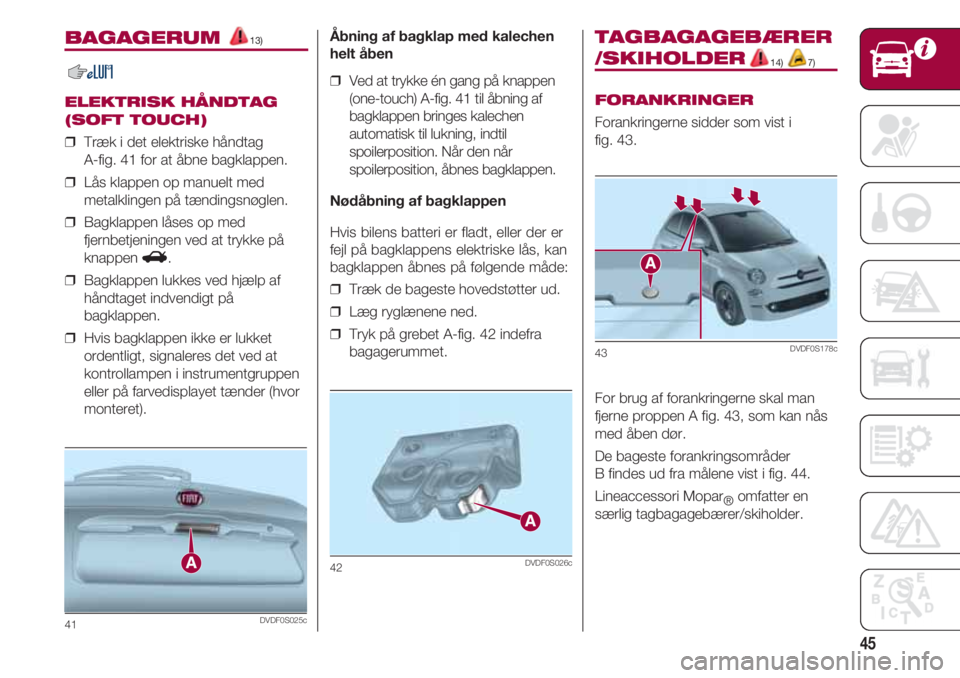

BAGAGERUM 13)
ELEKTRISK HÅNDTAG
(SOFT TOUCH)
❒ Træk i det elektriske håndtag
A-fig. 41 for at åbne bagklappen.
❒ Lås klappen op manuelt med
metalklingen på tændingsnøglen.
❒ Bagklappen låses op med
fjernbetjeningen ved at trykke på
knappen R.
❒ Bagklappen lukkes ved hjælp af
håndtaget indvendigt på
bagklappen.
❒ Hvis bagklappen ikke er lukket
ordentligt, signaleres det ved at
kontrollampen i instrumentgruppen
eller på farvedisplayet tænder (hvor
monteret).
41DVDF0S025c
Åbning af bagklap med kalechen
helt åben
❒ Ved at trykke én gang på knappen
(one-touch) A-fig. 41 til åbning af
bagklappen bringes kalechen
automatisk til lukning, indtil
spoilerposition. Når den når
spoilerposition, åbnes bagklappen.
Nødåbning af bagklappen
Hvis bilens batteri er fladt, eller der er
fejl på bagklappens elektriske lås, kan
bagklappen åbnes på følgende måde:
❒ Træk de bageste hovedstøtter ud.
❒ Læg ryglænene ned.
❒ Tryk på grebet A-fig. 42 indefra
bagagerummet.
42DVDF0S026c
TAGBAGAGEBÆRER
/SKIHOLDER14) 7)
FORANKRINGER
Forankringerne sidder som vist i
fig. 43.
43DVDF0S178c
For brug af forankringerne skal man
fjerne proppen A fig. 43, som kan nås
med åben dør.
De bageste forankringsområder
B findes ud fra målene vist i fig. 44.
Lineaccessori Mopar
®omfatter en
særlig tagbagagebærer/skiholder.

LÆR BILEN AT KENDE
46

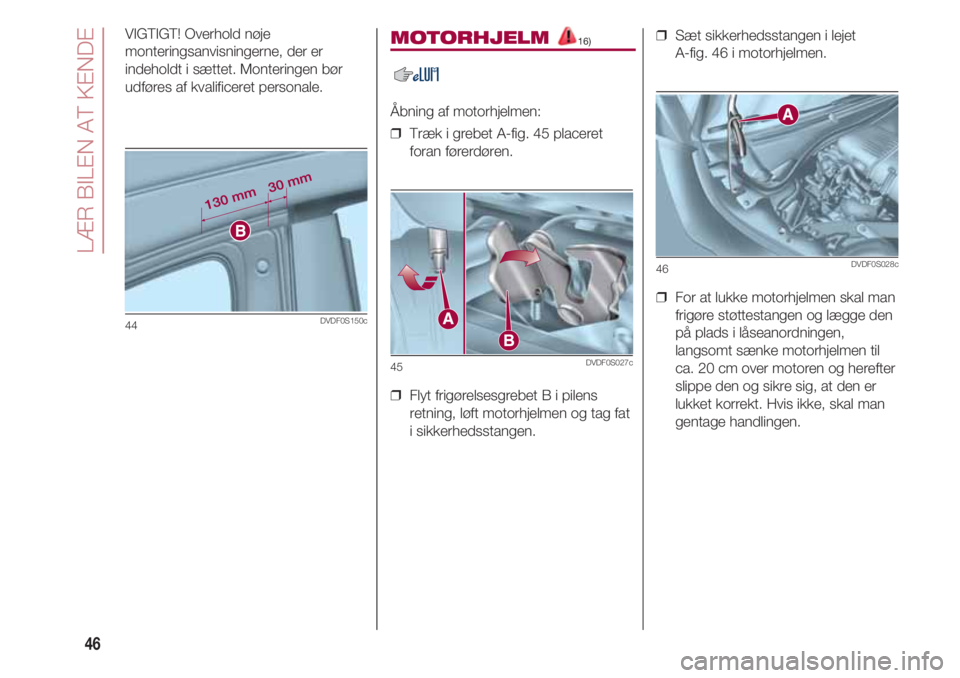

VIGTIGT! Overhold nøje
monteringsanvisningerne, der er
indeholdt i sættet. Monteringen bør
udføres af kvalificeret personale.
44DVDF0S150c
MOTORHJELM 16)
Åbning af motorhjelmen:
❒ Træk i grebet A-fig. 45 placeret
foran førerdøren.
❒ Flyt frigørelsesgrebet B i pilens
retning, løft motorhjelmen og tag fat
i sikkerhedsstangen.
45DVDF0S027c
❒ Sæt sikkerhedsstangen i lejet
A-fig. 46 i motorhjelmen.
❒ For at lukke motorhjelmen skal man
frigøre støttestangen og lægge den
på plads i låseanordningen,
langsomt sænke motorhjelmen til
ca. 20 cm over motoren og herefter
slippe den og sikre sig, at den er
lukket korrekt. Hvis ikke, skal man
gentage handlingen.
46DVDF0S028c

47

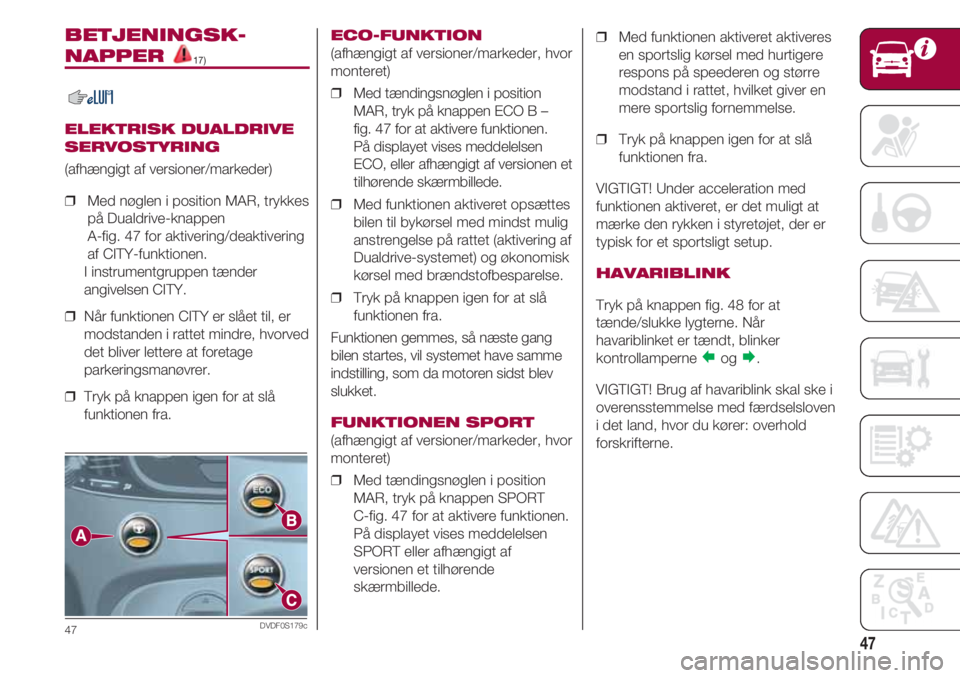

BETJENINGSK-
NAPPER 17)
ELEKTRISK DUALDRIVE
SERVOSTYRING
(afhængigt af versioner/markeder)
❒ Med nøglen i position MAR, trykkes
på Dualdrive-knappen
A-fig. 47 for aktivering/deaktivering
af CITY-funktionen.
I instrumentgruppen tænder
angivelsen CITY.
❒ Når funktionen CITY er slået til, er
modstanden i rattet mindre, hvorved
det bliver lettere at foretage
parkeringsmanøvrer.
❒ Tryk på knappen igen for at slå
funktionen fra.
47DVDF0S179c
ECO-FUNKTION
(afhængigt af versioner/markeder, hvor
monteret)
❒ Med tændingsnøglen i position
MAR, tryk på knappen ECO B –
fig. 47 for at aktivere funktionen.
På displayet vises meddelelsen
ECO, eller afhængigt af versionen et
tilhørende skærmbillede.
❒ Med funktionen aktiveret opsættes
bilen til bykørsel med mindst mulig
anstrengelse på rattet (aktivering af
Dualdrive-systemet) og økonomisk
kørsel med brændstofbesparelse.
❒ Tryk på knappen igen for at slå
funktionen fra.
Funktionen gemmes, så næste gang
bilen startes, vil systemet have samme
indstilling, som da motoren sidst blev
slukket.
FUNKTIONEN SPORT
(afhængigt af versioner/markeder, hvor
monteret)
❒ Med tændingsnøglen i position
MAR, tryk på knappen SPORT
C-fig. 47 for at aktivere funktionen.
På displayet vises meddelelsen
SPORT eller afhængigt af
versionen et tilhørende
skærmbillede.❒ Med funktionen aktiveret aktiveres
en sportslig kørsel med hurtigere
respons på speederen og større
modstand i rattet, hvilket giver en
mere sportslig fornemmelse.
❒ Tryk på knappen igen for at slå
funktionen fra.
VIGTIGT! Under acceleration med
funktionen aktiveret, er det muligt at
mærke den rykken i styretøjet, der er
typisk for et sportsligt setup.
HAVARIBLINK
Tryk på knappen fig. 48 for at
tænde/slukke lygterne. Når
havariblinket er tændt, blinker
kontrollamperne
og.
VIGTIGT! Brug af havariblink skal ske i
overensstemmelse med færdselsloven
i det land, hvor du kører: overhold
forskrifterne.

LÆR BILEN AT KENDE
48

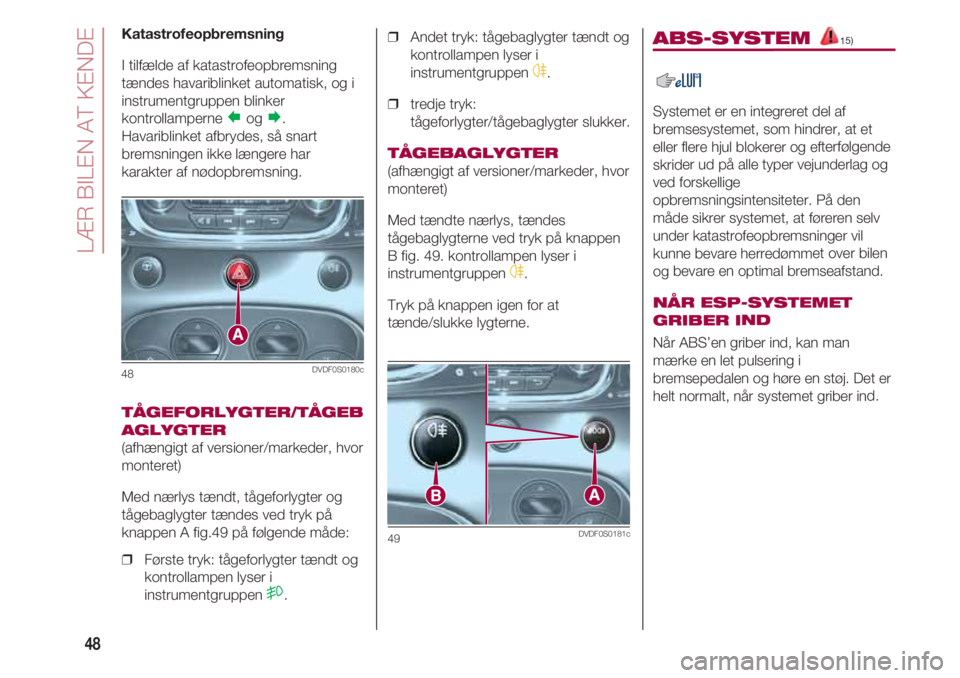

Katastrofeopbremsning
I tilfælde af katastrofeopbremsning
tændes havariblinket automatisk, og i
instrumentgruppen blinker
kontrollamperne
og.
Havariblinket afbrydes, så snart
bremsningen ikke længere har
karakter af nødopbremsning.
TÅGEFORLYGTER/TÅGEB
AGLYGTER
(afhængigt af versioner/markeder, hvor
monteret)
Med nærlys tændt, tågeforlygter og
tågebaglygter tændes ved tryk på
knappen A fig.49 på følgende måde:
❒ Første tryk: tågeforlygter tændt og
kontrollampen lyser i
instrumentgruppen
5.
48DVDF0S0180c
❒ Andet tryk: tågebaglygter tændt og
kontrollampen lyser i
instrumentgruppen
4.
❒ tredje tryk:
tågeforlygter/tågebaglygter slukker.
TÅGEBAGLYGTER
(afhængigt af versioner/markeder, hvor
monteret)
Med tændte nærlys, tændes
tågebaglygterne ved tryk på knappen
B fig. 49. kontrollampen lyser i
instrumentgruppen
4.
Tryk på knappen igen for at
tænde/slukke lygterne.
49DVDF0S0181c
ABS-SYSTEM 15)
Systemet er en integreret del af
bremsesystemet, som hindrer, at et
eller flere hjul blokerer og efterfølgende
skrider ud på alle typer vejunderlag og
ved forskellige
opbremsningsintensiteter. På den
måde sikrer systemet, at føreren selv
under katastrofeopbremsninger vil
kunne bevare herredømmet over bilen
og bevare en optimal bremseafstand.
NÅR ESP-SYSTEMET
GRIBER IND
Når ABS’en griber ind, kan man
mærke en let pulsering i
bremsepedalen og høre en støj. Det er
helt normalt, når systemet griber ind.
