FIAT 500 2019 Manual de Uso e Manutenção (in Portuguese)

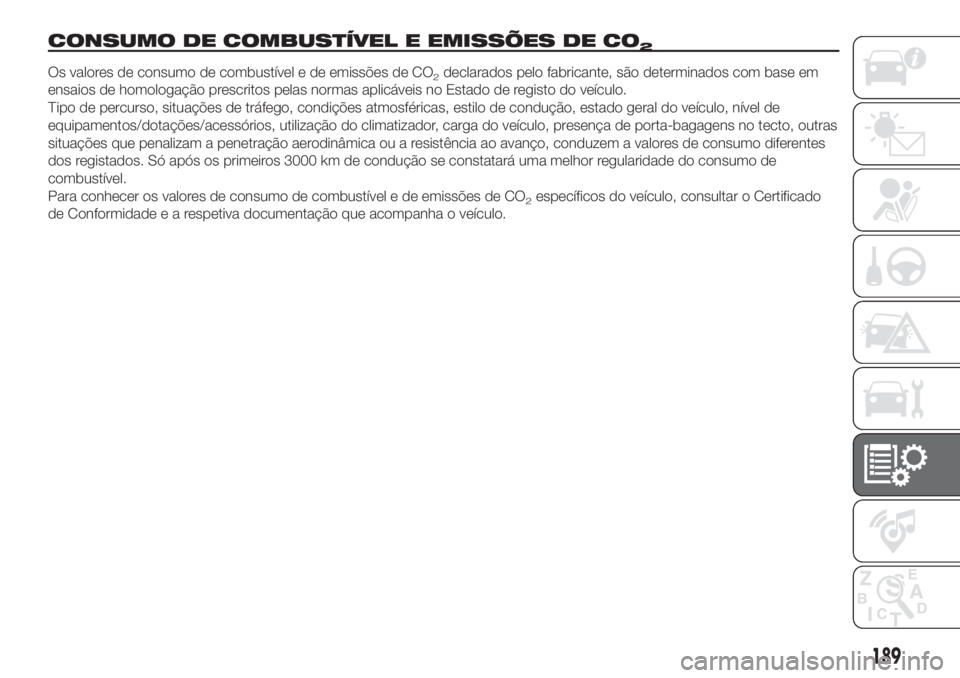

CONSUMO DE COMBUSTÍVEL E EMISSÕES DE CO2
Os valores de consumo de combustível e de emissões de CO2declarados pelo fabricante, são determinados com base em
ensaios de homologação prescritos pelas normas aplicáveis no Estado de registo do veículo.
Tipo de percurso, situações de tráfego, condições atmosféricas, estilo de condução, estado geral do veículo, nível de
equipamentos/dotações/acessórios, utilização do climatizador, carga do veículo, presença de porta-bagagens no tecto, outras
situações que penalizam a penetração aerodinâmica ou a resistência ao avanço, conduzem a valores de consumo diferentes
dos registados. Só após os primeiros 3000 km de condução se constatará uma melhor regularidade do consumo de
combustível.
Para conhecer os valores de consumo de combustível e de emissões de CO
2específicos do veículo, consultar o Certificado
de Conformidadeearespetiva documentação que acompanha o veículo.
189

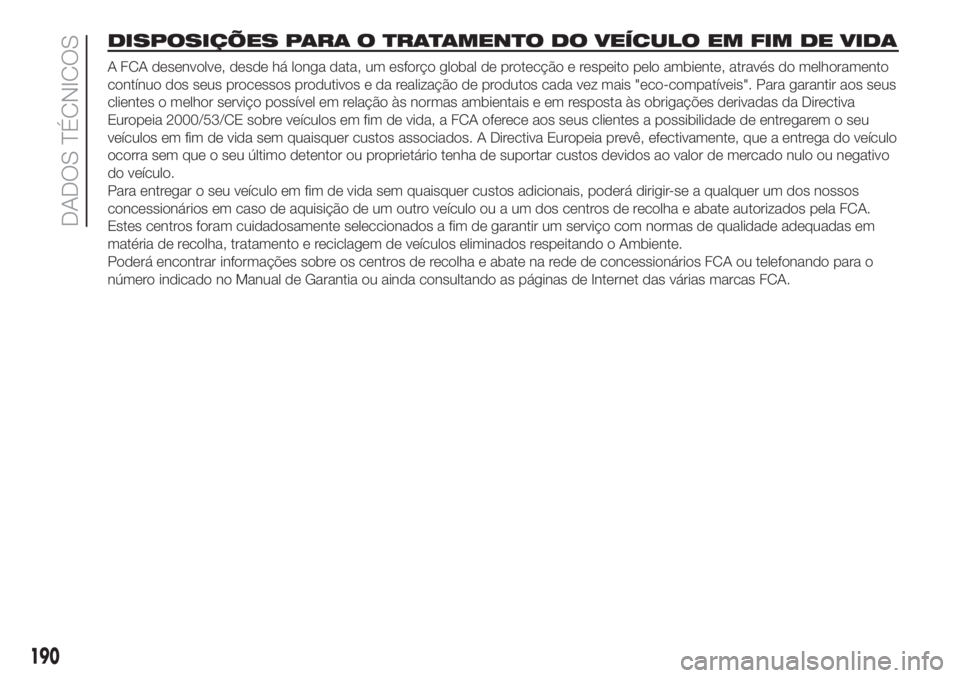

DISPOSIÇÕES PARA O TRATAMENTO DO VEÍCULO EM FIM DE VIDA
A FCA desenvolve, desde há longa data, um esforço global de protecção e respeito pelo ambiente, através do melhoramento
contínuo dos seus processos produtivos e da realização de produtos cada vez mais "eco-compatíveis". Para garantir aos seus
clientes o melhor serviço possível em relação às normas ambientais e em resposta às obrigações derivadas da Directiva
Europeia 2000/53/CE sobre veículos em fim de vida, a FCA oferece aos seus clientes a possibilidade de entregarem o seu
veículos em fim de vida sem quaisquer custos associados. A Directiva Europeia prevê, efectivamente, que a entrega do veículo
ocorra sem que o seu último detentor ou proprietário tenha de suportar custos devidos ao valor de mercado nulo ou negativo
do veículo.
Para entregar o seu veículo em fim de vida sem quaisquer custos adicionais, poderá dirigir-se a qualquer um dos nossos
concessionários em caso de aquisição de um outro veículo ou a um dos centros de recolha e abate autorizados pela FCA.
Estes centros foram cuidadosamente seleccionados a fim de garantir um serviço com normas de qualidade adequadas em
matéria de recolha, tratamento e reciclagem de veículos eliminados respeitando o Ambiente.
Poderá encontrar informações sobre os centros de recolha e abate na rede de concessionários FCA ou telefonando para o
número indicado no Manual de Garantia ou ainda consultando as páginas de Internet das várias marcas FCA.
190
DADOS TÉCNICOS

MULTIMÉDIA
Neste capítulo descrevem-se as
principais funcionalidades dos sistemas
InfotelemáticosUconnect™Radio,
Uconnect™5” LIVE,Uconnect™5”
Nav LIVE,Uconnect™7” HD LIVE
eUconnect™7” HD NAV LIVE com
que pode estar equipado o veículo.CONSELHOS, COMANDOS E
INFORMAÇÕES GERAIS ................192
SUPORTE USB ...............................193
UCONNECT™ RADIO.....................194
UCONNECT™ 5 RADIO LIVE/NAV
LIVE ................................................202
UCONNECT™ 7 HD LIVE/NAV
LIVE ................................................216
MOPAR® CONNECT ......................231
HOMOLOGAÇÕES MINISTERIAIS ..232
191

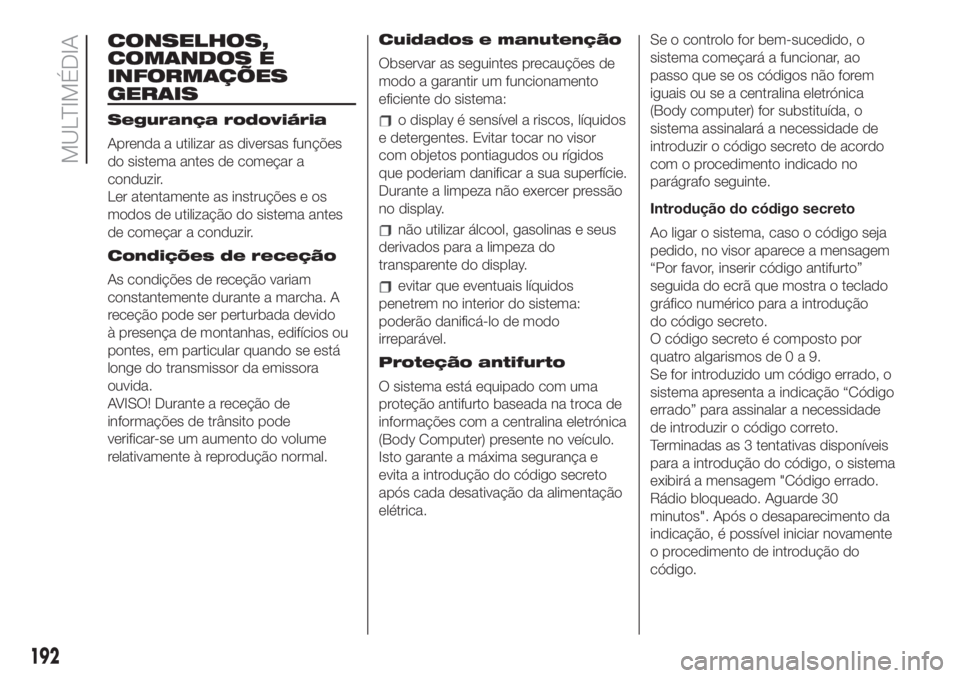

CONSELHOS,
COMANDOS E
INFORMAÇÕES
GERAIS
Segurança rodoviária
Aprenda a utilizar as diversas funções
do sistema antes de começar a
conduzir.
Ler atentamente as instruções e os
modos de utilização do sistema antes
de começar a conduzir.
Condições de receção
As condições de receção variam
constantemente durante a marcha. A
receção pode ser perturbada devido
à presença de montanhas, edifícios ou
pontes, em particular quando se está
longe do transmissor da emissora
ouvida.
AVISO! Durante a receção de
informações de trânsito pode
verificar-se um aumento do volume
relativamente à reprodução normal.Cuidados e manutenção
Observar as seguintes precauções de
modo a garantir um funcionamento
eficiente do sistema:o display é sensível a riscos, líquidos
e detergentes. Evitar tocar no visor
com objetos pontiagudos ou rígidos
que poderiam danificar a sua superfície.
Durante a limpeza não exercer pressão
no display.
não utilizar álcool, gasolinas e seus
derivados para a limpeza do
transparente do display.
evitar que eventuais líquidos
penetrem no interior do sistema:
poderão danificá-lo de modo
irreparável.
Proteção antifurto
O sistema está equipado com uma
proteção antifurto baseada na troca de
informações com a centralina eletrónica
(Body Computer) presente no veículo.
Isto garante a máxima segurança e
evita a introdução do código secreto
após cada desativação da alimentação
elétrica.Se o controlo for bem-sucedido, o
sistema começará a funcionar, ao
passo que se os códigos não forem
iguais ou se a centralina eletrónica
(Body computer) for substituída, o
sistema assinalará a necessidade de
introduzir o código secreto de acordo
com o procedimento indicado no
parágrafo seguinte.
Introdução do código secreto
Ao ligar o sistema, caso o código seja
pedido, no visor aparece a mensagem
“Por favor, inserir código antifurto”
seguida do ecrã que mostra o teclado
gráfico numérico para a introdução
do código secreto.
O código secreto é composto por
quatro algarismos de0a9.
Se for introduzido um código errado, o
sistema apresenta a indicação “Código
errado” para assinalar a necessidade
de introduzir o código correto.
Terminadas as 3 tentativas disponíveis
para a introdução do código, o sistema
exibirá a mensagem "Código errado.
Rádio bloqueado. Aguarde 30
minutos". Após o desaparecimento da
indicação, é possível iniciar novamente
o procedimento de introdução do
código.
192
MULTIMÉDIA

Passaporte do rádio
Trata-se do documento que certifica a
propriedade do sistema. No passaporte
do rádio estão indicados o modelo do
sistema, o número de série e o código
secreto.
AVISO Guardar o passaporte do rádio
com cuidado para fornecer os
respetivos dados às autoridades
competentes em caso de furto.
Em caso de extravio do passaporte do
rádio, dirigir-se à Rede de Assistência
Fiat levando um documento pessoal de
identificação e o Documento Único
Automóvel do veículo.
Avisos
Em caso de anomalia, o sistema deve
ser controlado e reparado
exclusivamente junto da Rede de
Assistência Fiat.
Em caso de temperaturas
extremamente baixas o display só
atingirá a luminosidade correta após
um determinado período de
funcionamento.
Em caso de paragem prolongada do
veículo com uma elevada temperatura
exterior, o sistema poderá entrar em
"auto-protecção térmica" suspendendo
o funcionamento enquanto a
temperatura do habitáculo não descer
para níveis aceitáveis.Olhar para o ecrã apenas quando for
necessário e seguro fazê-lo. Se for
necessário olhar durante muito tempo
para o ecrã, encostar num local seguro
para não se distrair durante a marcha.
Interromper imediatamente a utilização
do sistema caso se verificar uma avaria.
Caso contrário, podem ocorrer danos
no próprio sistema. Dirigir-se o mais
rapidamente possível à Rede de
Assistência Fiat para efetuar a sua
reparação.SUPORTE USB
Para ativar o modo USB, inserir um
dispositivo adequado no interior da
porta USB situada no túnel central do
veículo.
AVISO! Após a utilização da tomada
USB de recarga, recomenda-se
desligar o dispositivo (smartphone)
extraindo sempre antes o cabo da
tomada do veículo e nunca do
dispositivo. Cabos pendurados ou
extraídos incorretamente podem
comprometer o funcionamento da
recarga e/ou o estado da tomada USB.
NOTA! A porta USB gere a transmissão
de dados de Pen Drive/smartphone
etc. e o carregamento lento nem
sempre é garantido, uma vez que
depende do tipo e da marca do
dispositivo externo.
193

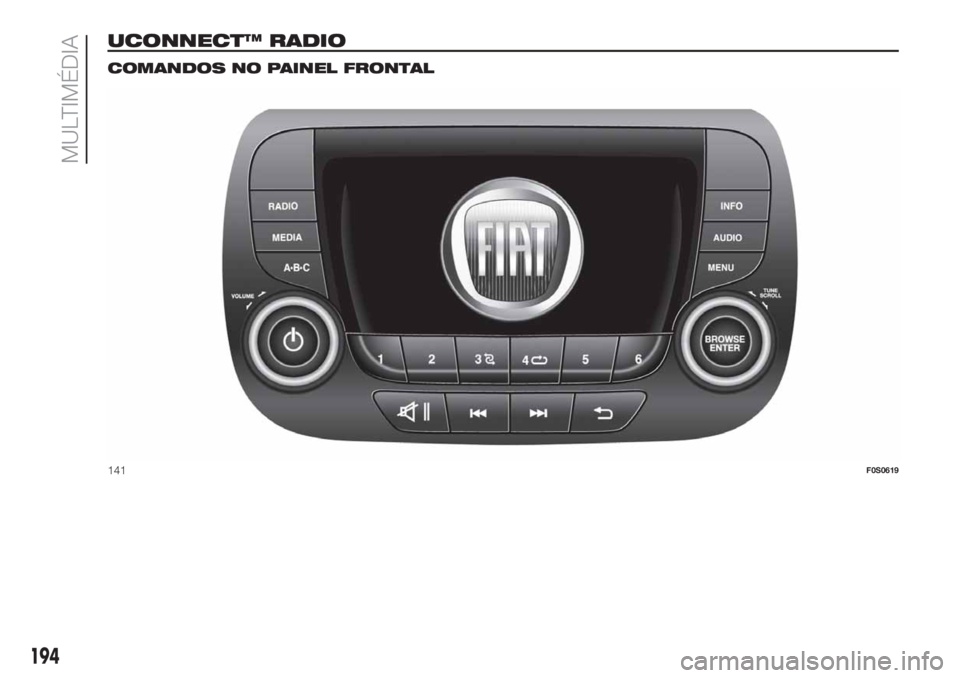

UCONNECT™ RADIO.
COMANDOS NO PAINEL FRONTAL
141F0S0619
194
MULTIMÉDIA

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL
Tecla Funções Modo
Ligar Pressão breve da tecla
Desativação Pressão breve da tecla
Regulação do volume Rotação do seletor para a direita/esquerda
Ativação/desativação do volume (Mute/Pause) Pressão breve da tecla
Saída da seleção/regresso ao ecrã anterior Pressão breve da tecla
BROWSE
ENTERDeslocamento na lista ou sintonização de uma estação de
Rádio ou seleção da faixa anterior/seguinteRotação do seletor para a direita/esquerda
Confirmar opção apresentada no visor Pressão breve da tecla
INFOSeleção do modo de visualização (Rádio, Media Player) Pressão breve da tecla
ÁUDIOAcesso às funções de definição e regulação do som Pressão breve da tecla
MENUAcesso ao menu Definições Pressão breve da tecla
MEDIASeleção da fonte USB Pressão breve da tecla
RÁDIOAcesso ao modo Rádio Pressão breve da tecla
1-2-3-4-5-6Memorização da estação de rádio actual Pressão prolongada da tecla
Chamada de estação de rádio memorizada Pressão breve da tecla
A-B-CSelecção do grupo de pré-selecções de rádio ou selecção
da letra desejada de cada listaPressão breve da tecla
Pesquisa da estação de rádio anterior ou seleção da faixa
anterior USBPressão breve da tecla
Procura das frequências inferiores até à libertação/avanço
rápido da faixa USBPressão prolongada da tecla
195

Tecla Funções Modo
Pesquisa da estação de rádio seguinte ou seleção da faixa
seguinte USBPressão breve da tecla
Procura das frequências superiores até à libertação/avanço
rápido da faixa USBPressão prolongada da tecla
Reprodução aleatória das faixas presentes na fonte USB Pressão breve da tecla
Repetição da faixa USB Pressão breve da tecla
196
MULTIMÉDIA

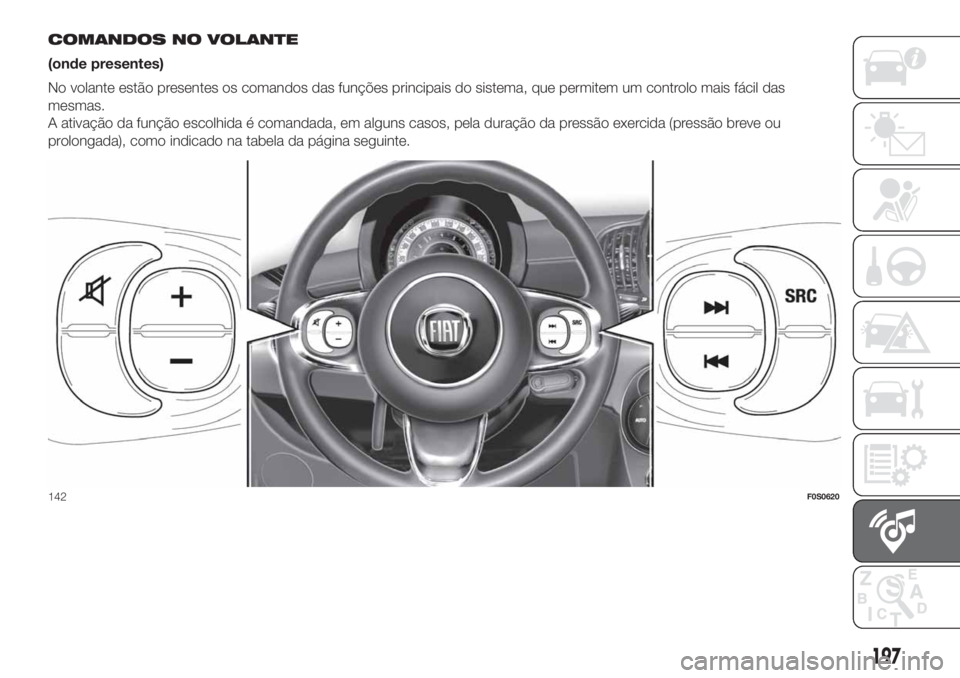

COMANDOS NO VOLANTE
(onde presentes)
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas.
A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve ou
prolongada), como indicado na tabela da página seguinte.
142F0S0620
197

Tecla Interação (pressão/rotação)
Desativação/reativação do microfone durante uma conversação telefónica
Ativação/desativação da Pausa das fontes USB
Ativação/desativação da função Mute das fontes Rádio
+/-
Pressão curta: aumento/diminuição do volume por ressaltos individuais
Pressão prolongada: aumento/diminuição contínua do volume até largar
Pressão breve (modo Rádio): seleção da estação seguinte/anterior
Pressão prolongada (modo Rádio): procura das frequências superiores/inferiores até libertar
Pressão breve (modo USB): seleção da faixa seguinte/anterior
Pressão longa (modo USB): avanço rápido/retrocesso rápido até à libertação
O SRC
seleção das fontes áudio disponíveis: Rádio ou USB
198
