FIAT 500 2020 Drift- och underhållshandbok (in Swedish)

IDENTIFIERINGS-
UPPGIFTER
Vi rekommenderar dig att skriva ner
beteckningarna för identifikation.
Följande identifikationsdata är instansad
och anges på märkplåtarna:
Märkskylt med identifikationsdata.
Märkning av bilchassit.
Märkskylt för karossens lackering (i
förekommande fall)
Märkning av motorn.MÄRKSKYLT MED
IDENTIFIERINGS-
UPPGIFTER
Den sitter på vänster sida av det bakre
golvet i bagageutrymmet eller, enligt
version, på den bakre stolpen på
passagerarsidan. Den omfattar följande
data bild 137:
ATillverkarens namn.
BTypgodkännandenummer.
CIdentifieringsnummer för typen av
fordon.
DBilchassits progressiva serienummer.
EMax. tillåten vikt för fordonet med
full last.
FMax. tillåten vikt för fordonet med full
last och med släp.
GMax. tillåten vikt på den första axeln
(fram).
HMax. tillåten vikt på den andra axeln
(bak).
IMotortyp.
LKarossens versionsnummer.MReservdelsnummer.
NFiats färgkod (i förekommande fall).
MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
(om tillgänglig)
Enligt versionerna kan den sitta på
bagageluckans utvändiga stolpe
(vänster sida) och innehåller följande
data bild 138:
ALacktillverkaren.
BFärgens benämning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar
eller omlackeringar.
Som alternativ, enligt version, står även
Fiats färgkod på
typgodkännandeskylten (Fält N bild
137).
137F0S0668
138F0S0113
159

MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
160
TEKNISKA DATA
MÄRKNING AV
BILCHASSIT
Den sitter på höger sida av det bakre
golvet i bagageutrymmet och innehåller
följande data bild 139:
typ av fordon;
chassits progressiva
tillverkningsnummer.
139F0S0114

MOTOR
ALLMÄNT 1.2 8V 69 hk 1.28V69hkLPG
0.9 TwinAir 85 hk(*)
Motorkod 169A4000 169A4000 312A2000
Cykel Otto Otto Otto
Antal och placering av cylindrarna 4 i rad 4 i rad 2 i rad
Kolvarnas diameter och slaglängd (mm) 70,8 x 78,86 70,8 x 78,86 80,5 x 86,0
Total slagvolym (cm³) 1242 1242 875
Kompressionsförhållande 11,1: 1 11,1: 1 10 ± 0,2: 1
LPG Bensin
Max. effekt (EEG) (kW) 51 51 51 62,5
Max. effekt (EEG) (hk) 69 69 69 85
motsvarande varvtal (varv/min.) 5500 5500 5500 5500
Max. vridmoment (EEG) (Nm) 102 102 102 145
Max. vridmoment (EEG) (kgm) 10,4 10,4 10,4 14,8
motsvarande varvtal (varv/min.) 3000 3000 3000 1900
TändstiftNGK ZKR7A-10 /
Champion RA8MCX4NGK ZKR7A-8 NGK LKR9EI-8
BränsleBlyfri bensin 95
R.O.N. (Standard EN
228)LPG-bränsle till fordonBlyfri bensin 95
R.O.N. (Standard EN
228)Blyfri bensin 95
R.O.N. (Standard EN
228)
(*) Berörda versioner och marknader
161

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall.
Slanglösa radialdäck. I
registreringsbeviset anges dessutom
alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader
mellan "Drift- och
underhållshandboken" och
"Registreringsbeviset" ta endast hänsyn
till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att
bilen är försett med däck av samma
märke och typ på alla hjulen.
OBSERVERA! Använd inte innerslangar
till slanglösa däck.
193) 194) 197) 198) 199)
HJULINSTÄLLNING
Konvergens mellan framhjulen som
mätts mellan fälgarna: 0,5±1mm
Värdena gäller för bilar i körklart skick.
162
TEKNISKA DATA

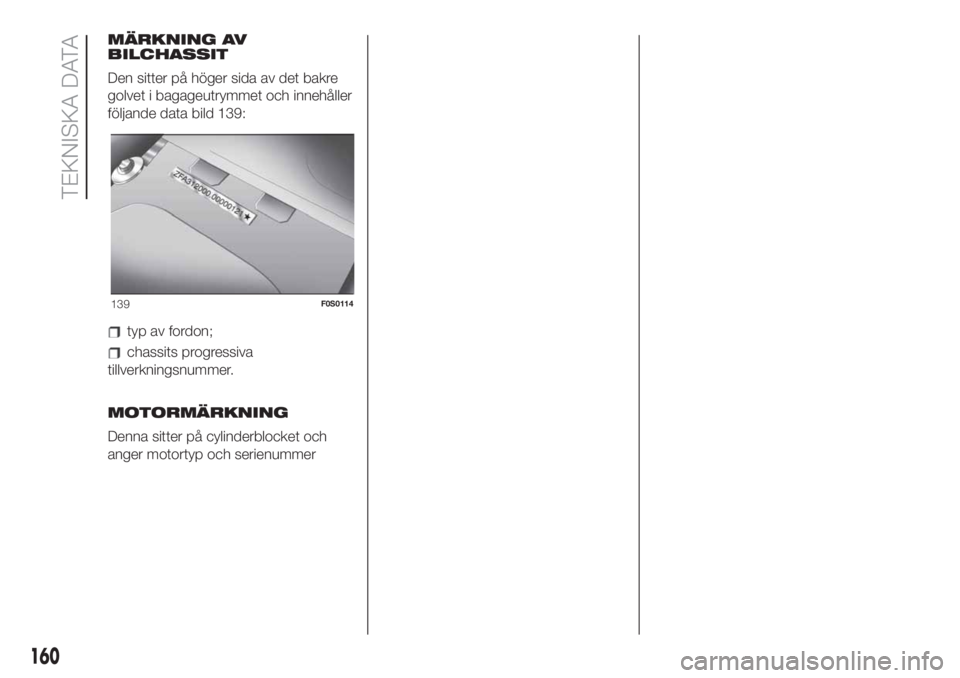

STANDARDFÄLGAR OCH -DÄCK
Versioner Fälg Däck Vinterdäck
Reservhjul(*)Fälg - Däck
1.2 8V 69
hk5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 – 135x80 R14 84P
4.00Bx14 ET43 – 135x80 R14 84M
4.00Bx14 ET43 – 135x80 B14 84M 5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
6Jx15H2-ET35
(**)185/55 R15 82H(***)185/55 R15 82Q (M+S)
6½Jx16H2-ET35
(**)195/45 R16 84H(***)195/45 R16 84Q (M+S)
0.9
TwinAir
85 hk
(*)
5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 – 135x80 R14 84M
4.00Bx14 ET43 – 135x80 R14 84P
4.00Bx14 ET43 – 135x80 B14 84M 5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
6Jx15H2-ET35
(**)185/55 R15 82H(***)185/55 R15 82Q (M+S)
6½Jx16H2-ET35
(**)195/45 R16 84H(***)195/45 R16 84Q (M+S)
(*) Berörda versioner och marknader
(**) Fälg av lättmetall
(***) Kan inte förses med kedja
163

KALLT DÄCKTRYCK (bar)
195) 196)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde.
När det gäller vinterdäck, ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för standarddäcken.
Upprepa dock kontrollen av korrekt värde med kalla däck.
DäckMed medelhög belastning Med full belastning
Reservhjul(*)Fram Bakre Fram Bakre
175/65 R14 82T/86T
(versioner 1.2 ECO)2,4(**)/2,2(***)2,2(**)/2,0(***)2,4(**)/2,3(***)2,2(**)/2,2(***)
2,8 175/65 R14 82T 2,2 2,0 2,3 2,2
175/65 R14 86T 2,2 2,0 2,3 2,2
185/55 R15 82H 2,2 2,1 2,3 2,3
195/45 R16 84H 2,2 2,1 2,4 2,3
(*) Berörda versioner och marknader
(**) ECO
(***) COMFORT: ECO-förbrukningen garanteras inte
164
TEKNISKA DATA

VINTERDÄCK
200)
Använd vinterdäck med samma mått
som standarddäcken som medföljde
bilen.
Montera däck av samma typ (märke
och profil) på alla fyra hjulen för att
garantera säkerheten under körning
och inbromsning samt även goda
styregenskaper.
Kom ihåg att det är bäst att inte vända
däckens rotationsriktning.
Fiats servicenät kan ge råd om bästa
val av vinterdäck till önskad typ av
användning.
Vinterdäcken blir betydligt mindre
effektiva när tjockleken på slitbanan är
mindre än 4 mm. Då är det bäst att
byta ut dem.
Vinterdäckens specifika egenskaper gör
att deras prestanda är sämre än de
normala däckens prestanda vid
normala miljöförhållanden eller vid
längre körsträckor på motorvägar
jämfört med normala däck. Därför ska
man begränsa vinterdäckens
användning till de körförhållanden de är
typgodkända för.OBSERVERA! Vid användning av
vinterdäck med ett max.
hastighetsindex som understiger det
som uppnås av fordonet (ökat med
5 %), placera en varningsskylt väl synlig
i passagerarutrymmet som anger
max. tillåten hastighet för vinterdäcken
(enligt EG-direktivets föreskrifter).
Montera däck av samma typ (märke
och profil) på alla fyra hjulen för att
garantera säkerheten under körning
och inbromsning samt även goda
styregenskaper. Kom ihåg att det är
bäst att inte vända däckens
rotationsriktning.
SNÖKEDJOR
67) 68) 69)
Snökedjor används enligt varje lands
gällande standarder. I vissa länder
anses däcken som identifieras med
beteckningen M+S (Mud and Snow)
vara vinterdäck. Deras användning
motsvarar därför användningen av
snökedjor.
Snökedjorna får endast användas på
framhjulens däck (drivhjulen).
Kör några tiotal meter och kontrollera
sedan att snökedjorna är korrekt
spända.
Om man använder snökedjor eller med
däck som har en storlek som inte
motsvarar originalstorleken, kan bilen
skadas.Om man använder däck av olika mått
eller olika typer (M+S, vinterdäck osv.)
på fram- och bakaxlarna kan det
kompromettera bilens körbarhet, med
risk för att förlora kontrollen över bilen
och orsaka olyckor.
OBSERVERA! PÃ¥ reservhjul kan man
inte montera snökedjor. Om det är
nödvändigt att byta ett främre hjul, ska
man flytta fram ett av bakhjulen som
man i sin tur ersätter med reservhjulet.
På så sätt har man två normalhjul
fram på vilka man kan montera
snökedjor.VARNING
193)Standardreservhjulet (berörda
versioner och marknader) är specifikt för
bilen. Använd det aldrig till fordon av andra
modeller och använd inte andra modellers
reservhjul till den egna bilen. Reservhjulet
får endast användas i nödfall. Kör så
lite som möjligt med påsatt reservhjul och
aldrig snabbare än 80 km/tim.
194)På nödhjul kan man inte montera
snökedjor. Om ett framdäck punkteras
(drivhjul) och man behöver använda
snökedjor, ska man flytta fram ett av de
normala bakhjulen som man i sin tur
ersätter med nödhjulet. På så sätt har man
två normala främre drivhjul på vilka
snökedjorna kan monteras för att lösa ett
eventuellt nödläge
165

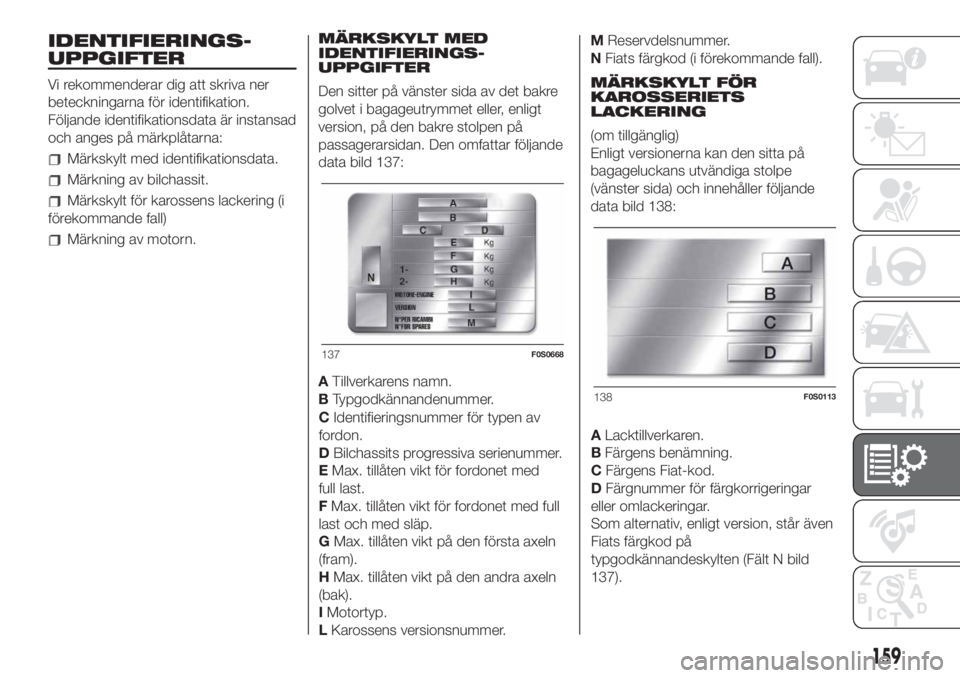

195)Kom ihåg att bilens väghållning även
beror på ett rätt däcktryck.
196)Ett alltför lågt tryck orsakar
upphettning av däcket vilket kan leda till
allvarliga skador på däcket.
197)Byt inte ut däcken i kors genom att
flytta dem från höger sida av bilen till
vänster sida och tvärtom.
198)Låt inte lacka om fälgar av lättmetall
med metoder som kräver värme över
150 °C, annars kan hjulens mekaniska
egenskaper fördärvas.
199)Om du använder hela hjul som är
fixerade (med fjäder) vid plåtfälgen och
däcken har köpts på eftermarknaden och
är försedda med "Rim Protector", ska
du INTE montera navkapslarna.
Användning av olämpliga däck och
navkapslar kan medföra en plötslig förlust
av däcktrycket.
200)Max hastigheten för vinterdäck med
märkning "Q" får inte överstiga 160 km/tim,
med märkning "T" får de inte överstiga
190 km/tim och med märkning "H" får de
inte överstiga 210 km/tim. I alla händelser,
måste man ta hänsyn till gällande
vägtrafikförordning.
VARNING
67)Med monterade kedjor, bibehåll en
måttlig hastighet. Överstig inte 50 km/tim.
68)Gasa mycket försiktig med gaspedalen
när snökedjorna sitter på, för att helt
undvika eller i möjligaste mån begränsa
slirning med drivhjulen så att inte
snökedjorna går sönder och skadar
karosseriet och mekaniken.69)Undvik gupp, kör inte upp på trappsteg
eller trottoarer och kör inte långa sträckor
på vägar utan snö för att inte skada bilen
och vägbanan.
166
TEKNISKA DATA

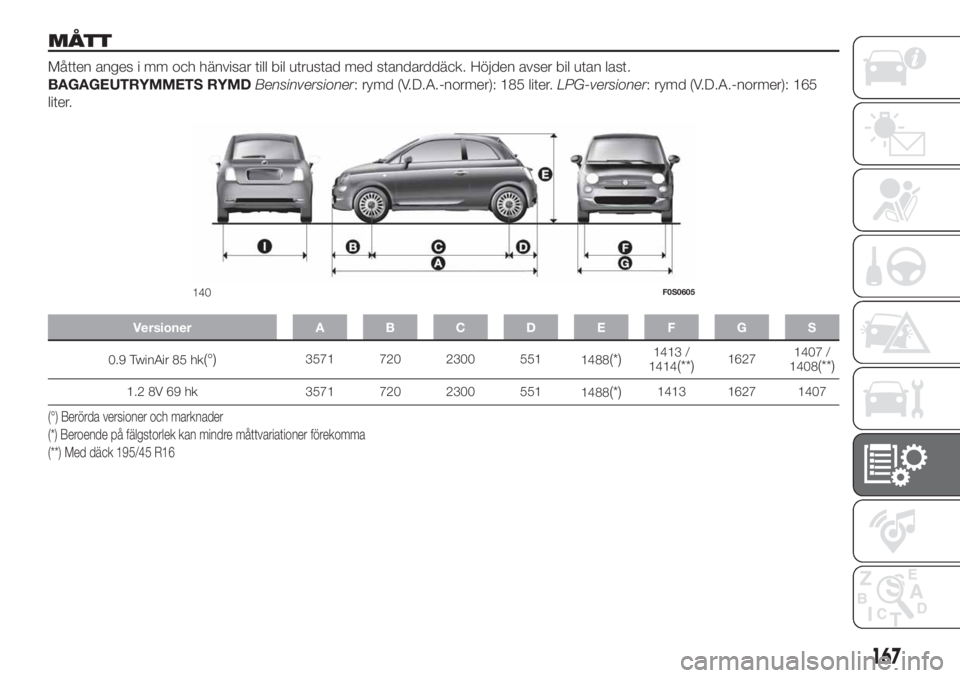

MÃ…TT
Måtten anges i mm och hänvisar till bil utrustad med standarddäck. Höjden avser bil utan last.
BAGAGEUTRYMMETS RYMDBensinversioner: rymd (V.D.A.-normer): 185 liter.LPG-versioner: rymd (V.D.A.-normer): 165
liter.
Versioner A B C D E F G S
0.9 TwinAir 85 hk(°)3571 720 2300 551
1488(*)1413 /
1414(**)16271407 /
1408(**)
1.2 8V 69 hk 3571 720 2300 551
1488(*)1413 1627 1407
(°) Berörda versioner och marknader
(*) Beroende på fälgstorlek kan mindre måttvariationer förekomma
(**) Med däck 195/45 R16
140F0S0605
167

VIKTER
Versioner 1.2 8V 69 hk1.28V69hk
LPG0.9 TwinAir 85 hk(°)
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval) (kg):960 / 975(*)980 / 995(*)980 980 1000
Total lastförmåga inklusive föraren (kg)
(**)400 / 385(*)380 / 365(*)380 390 385
Maximala tillåtna belastningar (kg).
(***)
– framaxel: 770 770 770 830 830
– bakaxel: 640 640 640 640 640
– totalt: 1360 1360 1360 1370 1385
Laster som kan bogseras (kg)
- bromsat släp:
(****) (****) (****)800 800
– obromsat släp:
(****) (****) (****)400 400
Last på dragkula (bromsat släp) (kg):
(****) (****) (****)60 60
(°) Berörda versioner och marknader
(*) Versioner med Dualogic-växellåda
(**) Med specialutrustning (soltak, osv.) ökar vikten i tomt tillstånd. Nyttokapaciteten minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt den maximalt tillåtnalasten.
(****) VARNING Det är inte tillåtet att bogsera släp, vilket innebär att det inte finns någon dragkrok monterad för släp.
168
