TANKNING
1.28V69hk/1.28
V69hkLPG0.9 TwinAir 85 hk(°)Föreskrivna bränslen och
originalsmörjmedel
Bränsletank (bensin – liter):
35 / 30,5(***)35
Blyfri bensin med lägst oktan 95 R.O.N.
(Standard EN 228)
omfattar en reserv på (liter): 5,0 5,0
Motorns kylsystem (liter):
4,85 / 5,2
(**)5,3Blandning av destillerat vatten och vätska
PARAFLUUPtill 50 %(*)
Motorns oljesump (liter):- 2,8 SELENIA DIGITEK P.E.
2,5 -SELENIA K P.E. (versioner 1.28V69hk)/
SELENIA MULTIPOWER GAS 5W-40
(versioner 1.2 8V 69 hk LPG)
Motorns oljesump och filter (liter):- 3,2 SELENIA DIGITEK P.E.
2,8 -SELENIA K P.E. (versioner 1.28V69hk)/
SELENIA MULTIPOWER GAS 5W-40
(versioner 1.2 8V 69 hk LPG)
Växellåda/differential (liter): 1,65 1,65 TUTELA TRANSMISSION GEARFORCE
(°) Berörda versioner och marknader
(***) LPG-versioner (inklusive reservtank). Värdet följer gränsen för tankens påfyllning, 80 %, samt den resterande vätska som krävs för upphämtning. Värdet är
därmed den maximalt tillåtna påfyllningsvärdet. Dessutom kan detta värde lätt variera vid olika tankningar på grund av följande faktorer: skillnader mellan
pumparnas distributionstryck, pumpar med olika distributions- och blockeringsegenskaper, tank som inte står helt på reserv. (**) LPG-versioner (*) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
169

1.28V69hk/1.28
V69hkLPG0.9 TwinAir 85 hk(°)Föreskrivna bränslen och
originalsmörjmedel
Hydrauliskt system för aktivering av
Dualogic-växellådan:0,70 (liter) / 0,59 (kg) -TUTELA CS SPEED Specifik olja med tillsats
av typen "ATF DEXRON III"
Hydraulisk bromskrets (kg): 0,55 0,55
TUTELA TOP 4/S
Kopplingens hydrauliska reglage
(högerstyrda versioner):0,100 -
Vätskebehållare till vindrutespolare och
bakrutespolare (liter):2,5 2,5Blandning av vatten och vätska PETRONAS
DURANCE SC35
(°) Berörda versioner och marknader
170
TEKNISKA DATA

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat. En
konstant användning av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp.
Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
70)
PRODUKTEGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
Smörjmedel till
bensinmotorer 0.9
TwinAir 85 hk
(°)
SAE 0W-30 ACEA C2 /
API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference nr. F020.B12Enligt underhållsschemat
Smörjmedel för
bensinmotorer 1.2 8
V69hkSAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference nr. F603.C07Enligt underhållsschemat
Smörjmedel till
bensin- och LPG-
motorerSAE 5W-40 ACEA C3 /
API SM9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N. F922.E09Enligt underhållsschemat
(°) Berörda versioner och marknader
Till motoranläggningarna TwinAir, ska du endast använda smörjmedel med de indikerade egenskaperna och SAE-gradering.
VARNING
70)Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
171

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApps
Smörjmedel och
fetter för
transmissionssystemetSyntetiskt smörjmedel av
grad SAE 75W API GL4.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCEContractual
Technical Reference N°
F002.F10Mekanisk växel och
differentialväxel
Specifik vätska till de
elektromagnetiskt styrda
ställdonen Oljetyp "ATF
DEXRON III".9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference nr. F005.F98Smörjmedel till det
hydrauliska systemet för
aktivering av Dualogic-
växellådan
Smörjfett av
molybdensulfid, för höga
driftstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan.
Specialfett för CV-knutar
med låg friktionskoefficient.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida.
172
TEKNISKA DATA

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApps
BromsvätskaSyntetisk vätska till broms-
och kopplingssystem.
Överstiger
specifikationerna FMVSS
nr. 116 DOT 4, ISO 4925
SAE J1704.9.55597 eller MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydrauliska bromsar och
kopplingens hydrauliska
reglage
Frostskyddsmedel till
kylareFrostskyddsmedel med
organisk sammansättning.
Specifikationer CUNA NC
956-16, ASTM D 3306.9.55523 eller MS.90032PARAFLU
UP(*)Contractual Technical
Reference N° F101.M01Kylkretsens
användningsprocent: 50 %
destillerat vatten och 50 %
PARAFLUUP(**)
Spolarvätska för
vindrutespolare/
bakrutespolareBlandning av alkohol,
vatten och tensider CUNA
NC 956-II.9.55522 eller MS.90043PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F001.D16Ska användas rent eller
utspätt i
vindrutespolarsystemet
(*) VARNING! Fyll inte på och blanda inte med andra vätskor som har andra egenskaper än de föreskrivna.
(**) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 % PARAFLUUPoch 40 % destillerat vatten.
173

PRESTANDA
Maximal hastighet i km/tim. som bilen kan uppnå efter inkörningsperioden.
VersionerMax. hastighet (km/tim.)
0.9 TwinAir 85 hk(*)173
1.2 8V 69 hk160
1.28V69hkLPG160
(*) Berörda versioner och marknader
174
TEKNISKA DATA

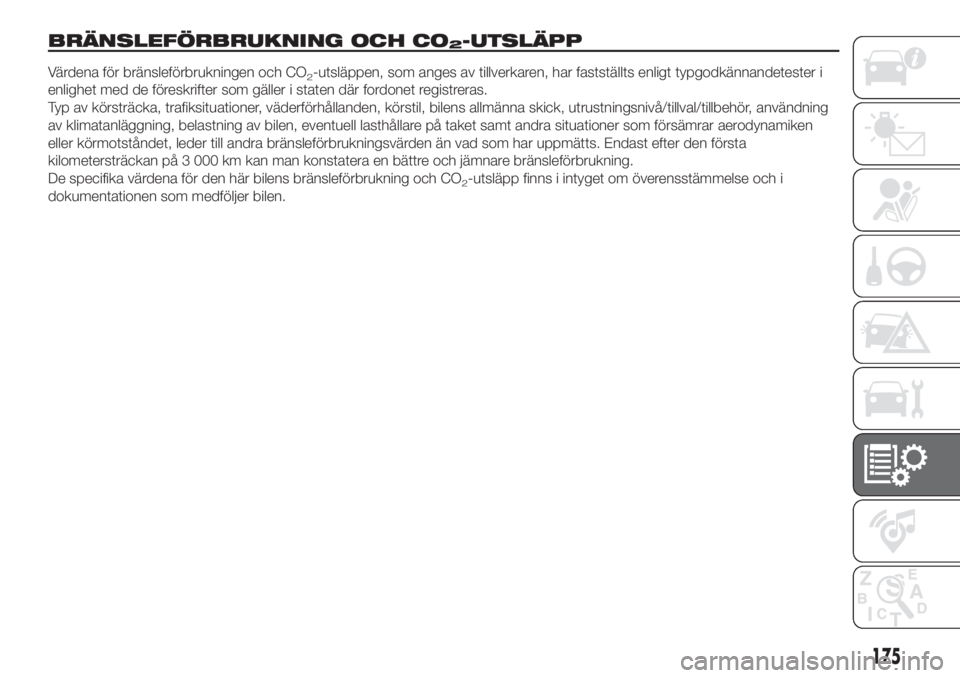

BRÄNSLEFÖRBRUKNING OCH CO2-UTSLÄPP
Värdena för bränsleförbrukningen och CO2-utsläppen, som anges av tillverkaren, har fastställts enligt typgodkännandetester i
enlighet med de föreskrifter som gäller i staten där fordonet registreras.
Typ av körsträcka, trafiksituationer, väderförhållanden, körstil, bilens allmänna skick, utrustningsnivå/tillval/tillbehör, användning
av klimatanläggning, belastning av bilen, eventuell lasthållare på taket samt andra situationer som försämrar aerodynamiken
eller körmotståndet, leder till andra bränsleförbrukningsvärden än vad som har uppmätts. Endast efter den första
kilometersträckan på 3 000 km kan man konstatera en bättre och jämnare bränsleförbrukning.
De specifika värdena för den här bilens bränsleförbrukning och CO
2-utsläpp finns i intyget om överensstämmelse och i
dokumentationen som medföljer bilen.
175

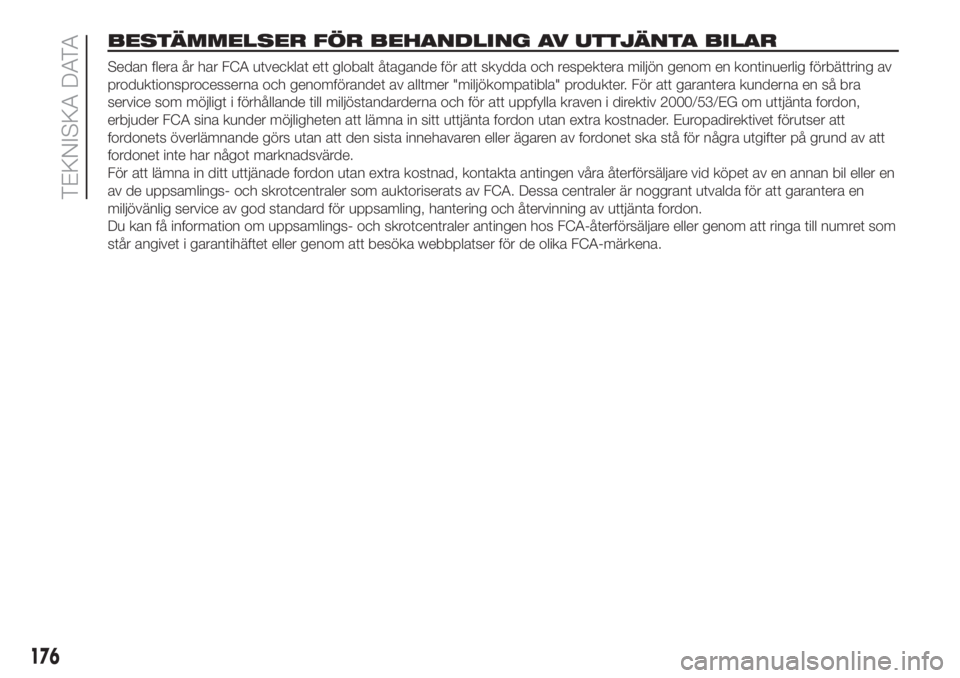

BESTÄMMELSER FÖR BEHANDLING AV UTTJÄNTA BILAR
Sedan flera år har FCA utvecklat ett globalt åtagande för att skydda och respektera miljön genom en kontinuerlig förbättring av
produktionsprocesserna och genomförandet av alltmer "miljökompatibla" produkter. För att garantera kunderna en så bra
service som möjligt i förhållande till miljöstandarderna och för att uppfylla kraven i direktiv 2000/53/EG om uttjänta fordon,
erbjuder FCA sina kunder möjligheten att lämna in sitt uttjänta fordon utan extra kostnader. Europadirektivet förutser att
fordonets överlämnande görs utan att den sista innehavaren eller ägaren av fordonet ska stå för några utgifter på grund av att
fordonet inte har något marknadsvärde.
För att lämna in ditt uttjänade fordon utan extra kostnad, kontakta antingen våra återförsäljare vid köpet av en annan bil eller en
av de uppsamlings- och skrotcentraler som auktoriserats av FCA. Dessa centraler är noggrant utvalda för att garantera en
miljövänlig service av god standard för uppsamling, hantering och återvinning av uttjänta fordon.
Du kan få information om uppsamlings- och skrotcentraler antingen hos FCA-återförsäljare eller genom att ringa till numret som
står angivet i garantihäftet eller genom att besöka webbplatser för de olika FCA-märkena.
176
TEKNISKA DATA

MULTIMEDIA
I detta kapitel beskrivs
huvudfunktionerna för de
infotelematiska systemenUconnect™
Radio,Uconnect™5" LIVE,
Uconnect™5" Nav LIVE,
Uconnect™7" HD LIVE och
Uconnect™7" HD NAV LIVE som
bilen kan vara utrustad med.RÅD, REGLAGE OCH ALLMÄN
INFORMATION ................................178
USB-KÄLLA ....................................179
UCONNECT™ RADIO.....................180
UCONNECT™ 5 RADIO LIVE/ NAV
LIVE ................................................188
UCONNECT™ 7 HD LIVE/ NAV
LIVE ................................................202
MOPAR® CONNECT ......................217
MINISTERIELLA
TYPGODKÄNNANDEN ...................218
177

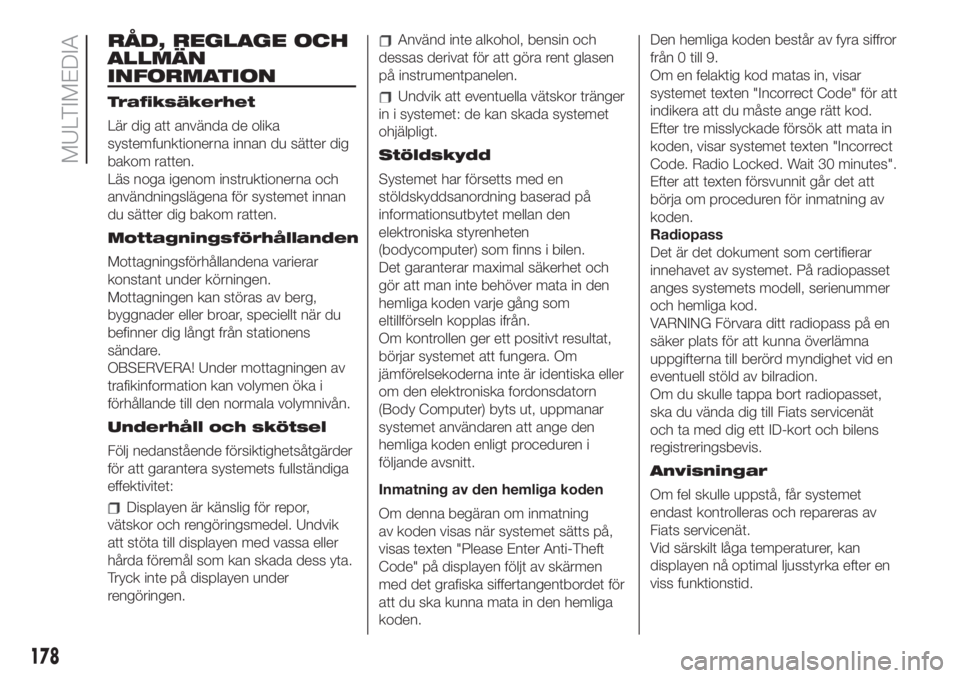

RÅD, REGLAGE OCH
ALLMÄN
INFORMATION
Trafiksäkerhet
Lär dig att använda de olika
systemfunktionerna innan du sätter dig
bakom ratten.
Läs noga igenom instruktionerna och
användningslägena för systemet innan
du sätter dig bakom ratten.
Mottagningsförhållanden
Mottagningsförhållandena varierar
konstant under körningen.
Mottagningen kan störas av berg,
byggnader eller broar, speciellt när du
befinner dig långt från stationens
sändare.
OBSERVERA! Under mottagningen av
trafikinformation kan volymen öka i
förhållande till den normala volymnivån.
Underhåll och skötsel
Följ nedanstående försiktighetsåtgärder
för att garantera systemets fullständiga
effektivitet:
Displayen är känslig för repor,
vätskor och rengöringsmedel. Undvik
att stöta till displayen med vassa eller
hårda föremål som kan skada dess yta.
Tryck inte på displayen under
rengöringen.
Använd inte alkohol, bensin och
dessas derivat för att göra rent glasen
på instrumentpanelen.
Undvik att eventuella vätskor tränger
in i systemet: de kan skada systemet
ohjälpligt.
Stöldskydd
Systemet har försetts med en
stöldskyddsanordning baserad på
informationsutbytet mellan den
elektroniska styrenheten
(bodycomputer) som finns i bilen.
Det garanterar maximal säkerhet och
gör att man inte behöver mata in den
hemliga koden varje gång som
eltillförseln kopplas ifrån.
Om kontrollen ger ett positivt resultat,
börjar systemet att fungera. Om
jämförelsekoderna inte är identiska eller
om den elektroniska fordonsdatorn
(Body Computer) byts ut, uppmanar
systemet användaren att ange den
hemliga koden enligt proceduren i
följande avsnitt.
Inmatning av den hemliga koden
Om denna begäran om inmatning
av koden visas när systemet sätts på,
visas texten "Please Enter Anti-Theft
Code" på displayen följt av skärmen
med det grafiska siffertangentbordet för
att du ska kunna mata in den hemliga
koden.Den hemliga koden består av fyra siffror
från 0 till 9.
Om en felaktig kod matas in, visar
systemet texten "Incorrect Code" för att
indikera att du måste ange rätt kod.
Efter tre misslyckade försök att mata in
koden, visar systemet texten "Incorrect
Code. Radio Locked. Wait 30 minutes".
Efter att texten försvunnit går det att
börja om proceduren för inmatning av
koden.
Radiopass
Det är det dokument som certifierar
innehavet av systemet. På radiopasset
anges systemets modell, serienummer
och hemliga kod.
VARNING Förvara ditt radiopass på en
säker plats för att kunna överlämna
uppgifterna till berörd myndighet vid en
eventuell stöld av bilradion.
Om du skulle tappa bort radiopasset,
ska du vända dig till Fiats servicenät
och ta med dig ett ID-kort och bilens
registreringsbevis.
Anvisningar
Om fel skulle uppstå, får systemet
endast kontrolleras och repareras av
Fiats servicenät.
Vid särskilt låga temperaturer, kan
displayen nå optimal ljusstyrka efter en
viss funktionstid.
178
