FIAT 500 2020 Drift- och underhållshandbok (in Swedish)

BYTA EN YTTRE LAMPA
STRÅLKASTARENHETER FRAM
De främre lampgrupperna omfattar
positionsljus, halvljus, helljus och
körriktningsvisare.
Körriktningsvisare fram
(Endast för POP-versioner)
Gör så här för att byta lampan:
ingrip från motorrummet för att ta
bort gummiproppen A bild 90
vrid lamphållare A bild 91 moturs
och dra ur den
ta ut den tryckmonterade lampan
och byt ut den
sätt tillbaka lamphållaren A genom
att vrida den medurs och försäkra
dig om att den låsts korrekt
sätt tillbaka gummipluggen.Körriktningsvisare fram
(Utom POP-versioner)
Gör så här för att byta lampan:
ingrip från motorrummet för att ta
bort plastproppen A bild 92 genom att
vrida den moturs
vrid lamphållare moturs och dra ur
den
byt ut lampan och lamphållaren
sätt tillbaka lamphållaren A bild 93
genom att vrida den medurs och
försäkra dig om att den låses korrekt
sätt tillbaka plastproppen genom att
vrida den medurs.
Körriktningsvisare på sidorna
OBSERVERA! Åtgärden skall utföras
med alla nödvändiga
försiktighetsåtgärder för att inte skada
karosseriet (du bör använda ett
tillräckligt styvt och tjockt plastkort).
Gör så här för att byta lampan:
lyft lamplisen genom att börja
framifrån och sedan lyfta bakåt (1-bild
94)
lyft sedan åt det motsatta hållet från
baksidan (2-bild 94) och avlägsna
enheten
vrid lamphållaren moturs, ta bort
lampan och byt ut den
90F0S0050
91F0S0052
92F0S0591
93F0S0608
119

sätt tillbaka lamphållaren i
lamplinsen, sätt tillbaka enheten och se
till att låsfjädern klickar på plats.
51)
Halvljus
(Endast för POP-versioner)
Gör så här för att byta lampan:
ingrip från motorrummet för att ta
bort gummiproppen B bild 90
tryck på låsanordning A bild 95 och
dra ur lamphållaren
ta ut den tryckmonterade lampan
och byt ut den
sätt tillbaka lamphållaren och
kontrollera att den sitter fast ordentligt
sätt tillbaka gummipluggen.
Halvljus
(Utom POP-versioner)
Gör så här för att byta lampan:
ingrip från motorrummet för att ta
bort gummiproppen B bild 92 genom
att vrida den moturs
koppla från det kontaktdonet A bild
96 och haka loss lamphållarens fjäder
ta ut lampan och byt ut den
sätt tillbaka lampan i sätet och
återanslut kontaktdonet
sätt tillbaka plastproppen genom att
vrida den medurs.Halvljus med lampa med
gasurladdning (Xenon)
(berörda versioner och marknader)
147)
Vänd dig till Fiats servicenät för byte.
Helljus
På versioner där skyddsluckan C bild
97 har installerats (den sitter på
hjulhuset i höjd med ljusen), ska du följa
nedanstående procedur för att byta
lampa:
styr hjulen helt, öppna skyddsluckan
och ta sedan bort gummiproppen D
bild 97.
lossa lamphållaren från
sidoklämmorna A bild 98 och ta ut den
montera den nya lampan och låt
metalldelens form passa in i kanalerna
på strålkastarparabolen och fäst sedan
lamphållarfjädrarna
sätt tillbaka gummipluggen
94F0S0355
95F0S0053
96F0S0593
97F0S0051
120
I NÖDLÄGE

stäng luckan C.
OBS! Om skyddsluckan inte har
installerats, ska du vända dig till Fiats
servicenät för byte av lampan.
Positionsljus/varselljus
På versioner där skyddsluckan C bild
97 har installerats (den sitter på
hjulhuset i höjd med ljusen), ska du följa
nedanstående procedur för att byta
lampa:
styr hjulen helt, öppna skyddsluckan
och ta sedan bort gummiproppen D
bild 97
vrid lamphållaren B bild 98 i moturs
riktning och ta ut den
ta ut lampan och byt ut den
återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt
sätt tillbaka gummipluggen
stäng luckan C.OBS! Om skyddsluckan inte har
installerats, ska du vända dig till Fiats
servicenät för byte av lampan.
Dimljus
För att byta dimljuset, kontakta Fiats
servicenät.
LAMPGRUPPER BAK
Här finns det lampor för positionsljus,
stoppljus och körriktningsvisare.
Backljusen och dimbakljusen sitter
däremot på den bakre stötfångaren.
Lamporna är placerade på följande vis
bild 99:
C: positionsljus/stoppljus
D: körriktningsvisare.
Gör så här för att byta en lampa:
öppna bakluckan
skruva loss de två klämskruvarna A
bild 100 och ta ut lampgruppen axiellt
utan att rotera den
dra ur lamphållaren ur dess säte
genom att vrida låsflikarna B bild 100
ta ut lamporna genom att trycka lätt
och vrida moturs.
BACKLJUS/DIMBAKLJUS
På versioner där luckan har installerats,
ska du följa nedanstående procedur
för att byta lampa:
Arbeta inifrån stötfångaren och tryck
på flikarna A bild 101 för att ta bort
den tryckmonterade luckan
98F0S0054
99F0S0580
100F0S0579
101F0S0581
121

koppla ifrån det elektriska
kontaktdonet A bild 102
vrid lamphållaren B bild 102 moturs
och ta ut enheten
ta ut lampan och byt ut den
återmontera lampenheten/
lamphållaren B genom att vrida den
medurs
återanslut det elektriska
kontaktdonet A
återmontera luckan och försäkra dig
om att den blockeras ordentligt.
Om luckan inte har installerats, ska du
för att byta backljus och dimbakljus,
öppna lamphållaren via den undre delen
av den bakre stötfångaren bild 103.
TREDJE STOPPLJUS
Gör så här för att byta en lampa:
ta bort skyddets två proppar och
lossa på de två klämskruvarna A bild
104
ta ur enheten
lossa elkontakten B bild 105
tryck på blockeringsanordningen C
bild 105 och öppna lamphållaren
ta bort lampan som ska bytas ut
(tryckmonterad) och byt ut den
sätt tillbaka lamphållaren och
kontrollera att den sitter fast ordentligt i
låskuggen
dra åt de två fästskruvarna och sätt
tillbaks skyddspropparna.NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
tryck på punkten som markeras
med pilen bild 106 och ta bort
lamplinsen
byta ut lampan genom att lossa den
från sidokontakterna
montera den nya lampan och
försäkra dig om att den sitter ordentligt
mellan kontakterna
sätt tillbaka lamplinsen.
102F0S0582
103F0S0674
104F0S0058
105F0S0059
106F0S0139
122
I NÖDLÄGE

VARNING
143)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
144)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
145)Utför bytet av lamporna endast med
stoppad motor och i en position som
inte utgör en trafikfara och som gör att man
kan byta lamporna i fullständig säkerhet
(se beskrivningen i avsnittet "Vid
parkering"). Försäkra dig dessutom om att
motorn är kall för att undvika faran för
brännskador.
146)Vänta tills avgasröret har svalnat innan
du sätter igång med lampbytet: FARA
FÖR BRÄNNSKADOR!
147)På grund av den höga spänningen
bör byten av gasfyllda lampor (Xenon) alltid
utföras av specialutbildad personal:
dödsfara föreligger! Kontakta Fiats
servicenät.
VARNING
49)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid
en oavsiktlig kontakt, gnid glödlampskolven
med en trasa som har fuktats med alkohol
och låt den torka.
50)Vi rekommenderar att du byter ut
lampan hos Fiats servicenät. En rätt
funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker
körning och för att undvika påföljder som
förutses av lagen.
51)Åtgärden skall utföras med alla
nödvändiga försiktighetsåtgärder för att inte
skada karosseriet (du bör använda ett
tillräckligt styvt och tjockt plastkort).
BYTA SÄKRINGAR
148) 149) 150) 151) 152) 153)
SÄKRINGSDOSA PÅ
INSTRUMENTPANELEN
För att nå säkringarna drar man ut
kåpan A bild 107 som är
tryckmonterad.
Säkringen B med 5A för avimning av de
yttre speglarna sitter i
diagnosuttagsområdet, så som visas i
bild 108.
Säkringsboxen på instrumentpanelen
sitter nederst på sidan om pedalstället.
107F0S0066
123

SÄKRINGSBOX I
MOTORRUMMET
52)
Styrenheten sitter på höger sida i
motorrummet. Följ stegen nedan för
åtkomst till säkringarna:
Tryck ner skruv A bild 109 helt
vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen)
släpp sakta upp skruven
öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet
ta bort kåpan B och låt den glida
upp fullständigt, så som visas i figuren.
När du har bytt säkringen, gör så här:
sätt åter in kåpan B korrekt i dosans
sidoskenor
låt den glida helt uppifrån nedåt
tryck ner skruv A helt genom att
använda den medföljande skruvmejseln
vrid samtidigt skruven långsamt i
moturs riktning tills du möter motstånd
(forcera inte bortom gränsen)
släpp sakta upp skruven
stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
Siffrorna för elkomponenter som
motsvaras av respektive säkringar syns
på styrenhetens kåpa.
LPG-versioner
Komponenterna i LPG-anläggningen
skyddas av specifika säkringar.
Kontakta Fiats servicenät för ett
eventuellt byte.
108F0S0677109F0S0606
124
I NÖDLÄGE

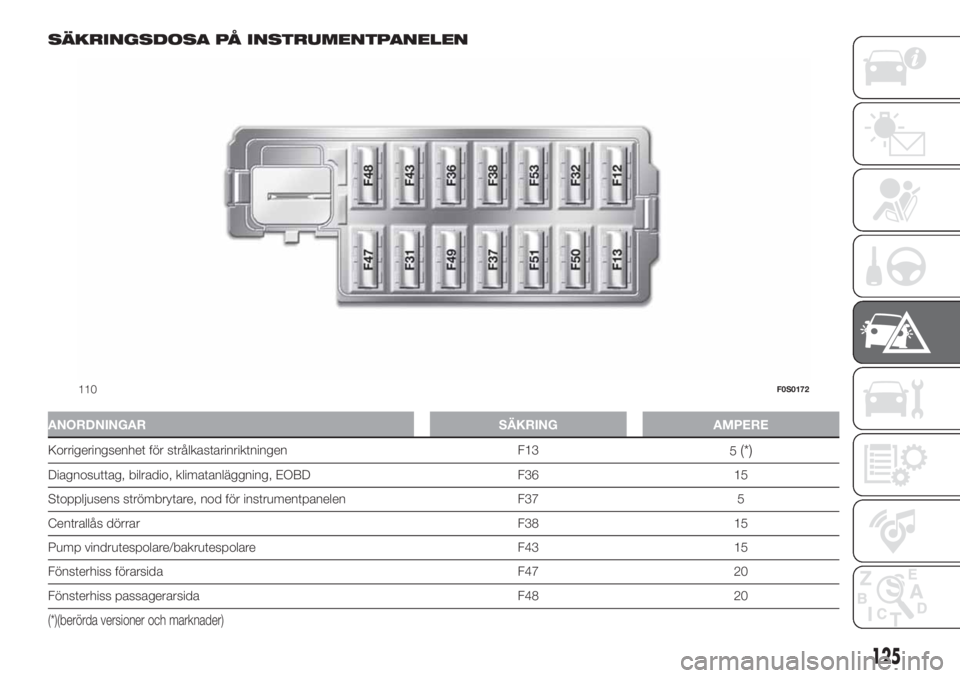

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
ANORDNINGAR SÄKRING AMPERE
Korrigeringsenhet för strålkastarinriktningen F13
5(*)
Diagnosuttag, bilradio, klimatanläggning, EOBD F36 15
Stoppljusens strömbrytare, nod för instrumentpanelen F37 5
Centrallås dörrar F38 15
Pump vindrutespolare/bakrutespolare F43 15
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
(*)(berörda versioner och marknader)
110F0S0172
125

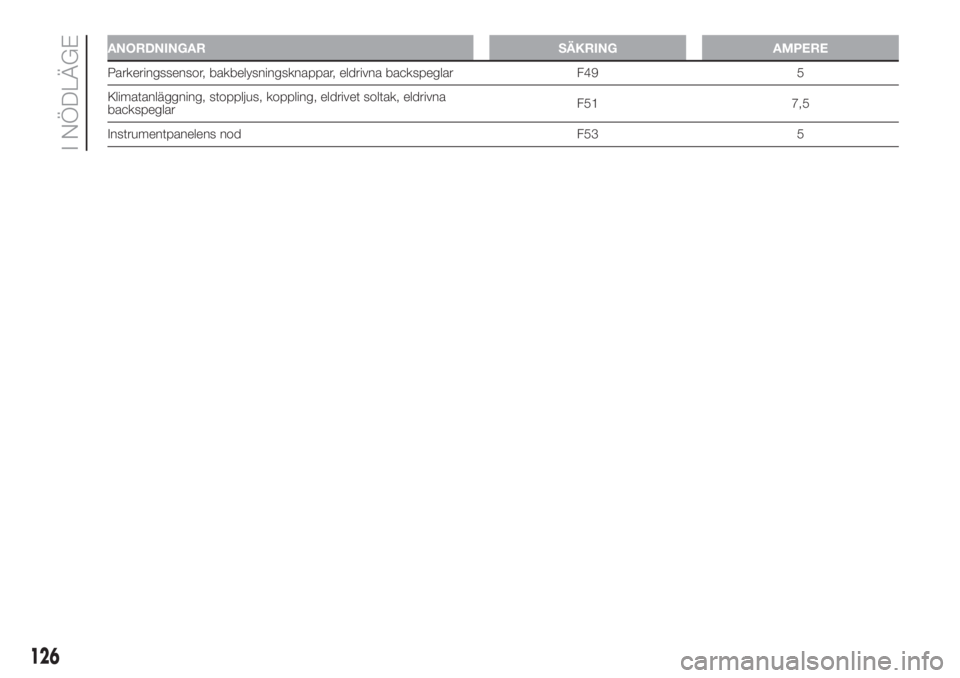

ANORDNINGAR SÄKRING AMPERE
Parkeringssensor, bakbelysningsknappar, eldrivna backspeglar F49 5
Klimatanläggning, stoppljus, koppling, eldrivet soltak, eldrivna
backspeglarF51 7,5
Instrumentpanelens nod F53 5
126
I NÖDLÄGE

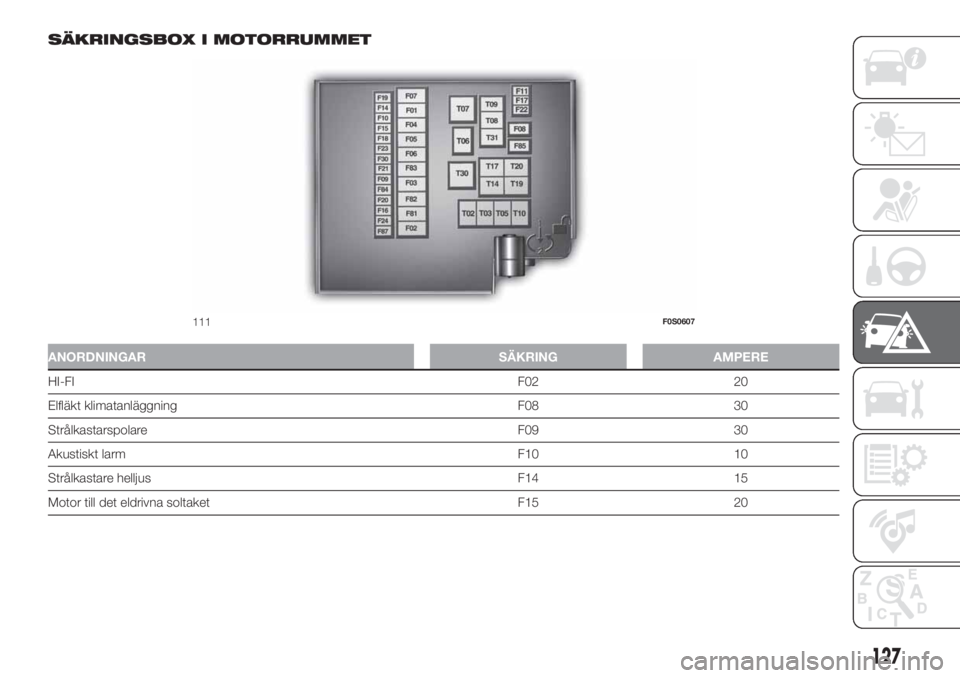

SÄKRINGSBOX I MOTORRUMMET
ANORDNINGAR SÄKRING AMPERE
HI-FIF02 20
Elfläkt klimatanläggning F08 30
Strålkastarspolare F09 30
Akustiskt larm F10 10
Strålkastare helljus F14 15
Motor till det eldrivna soltaket F15 20
111F0S0607
127

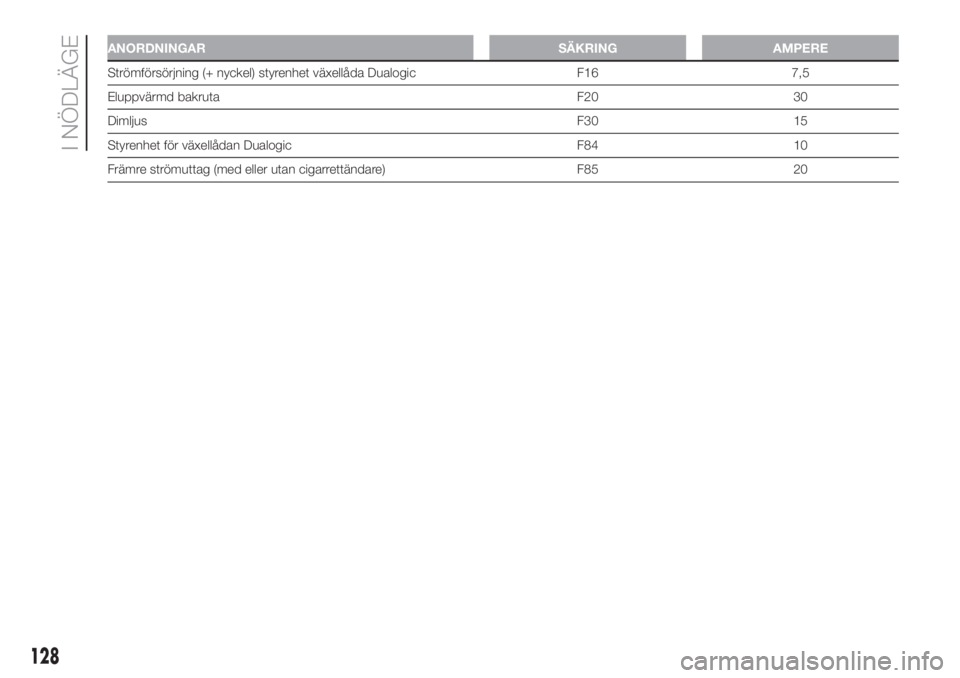

ANORDNINGAR SÄKRING AMPERE
Strömförsörjning (+ nyckel) styrenhet växellåda Dualogic F16 7,5
Eluppvärmd bakruta F20 30
DimljusF30 15
Styrenhet för växellådan Dualogic F84 10
Främre strömuttag (med eller utan cigarrettändare) F85 20
128
